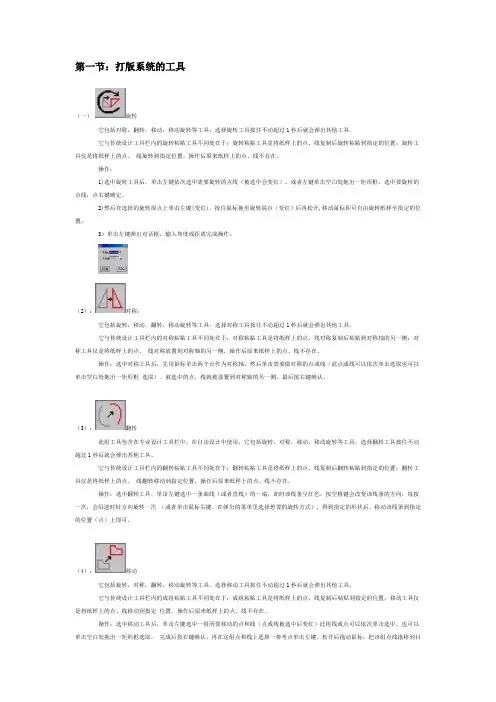

第一节：打版系统的工具（一）旋转它包括对称，翻转，移动，移动旋转等工具，选择旋转工具按住不动超过1秒后就会弹出其他工具。
它与传统设计工具栏内的旋转粘贴工具不同处在于：旋转粘贴工具是将纸样上的点、线复制后旋转粘贴到指定的位置；旋转工具仅是将纸样上的点、线旋转到指定位置，操作后原来纸样上的点、线不存在。
操作：1)选中旋转工具后，单击左键依次选中需要旋转的点线（被选中会变红），或者左键单击空白处拖出一矩形框，选中要旋转的点线，点右键确定。
2)然后在选择的旋转原点上单击左键(变红)，按住鼠标拖至旋转端点（变红）后再松开,移动鼠标即可自由旋转纸样至指定的位置。
3）单击左键弹出对话框，输入角度或距离完成操作。
（2）：对称：它包括旋转，移动，翻转，移动旋转等工具，选择对称工具按住不动超过1秒后就会弹出其他工具。
它与传统设计工具栏内的对称粘贴工具不同处在于：对称粘贴工具是将纸样上的点、线对称复制后粘贴到对称轴的另一侧；对称工具仅是将纸样上的点、线对称放置到对称轴的另一侧，操作后原来纸样上的点、线不存在。
操作：选中对称工具后，先用鼠标单击两个点作为对称轴。
然后单击需要做对称的点或线（此点或线可以依次单击选取也可以单击空白处拖出一矩形框选取）。
被选中的点、线就被放置到对称轴的另一侧，最后按右键确认。
（3）：翻转此组工具包含在专业设计工具栏中，在自由设计中使用，它包括旋转，对称，移动，移动旋转等工具，选择翻转工具按住不动超过1秒后就会弹出其他工具。
它与传统设计工具栏内的翻转粘贴工具不同处在于：翻转粘贴工具是将纸样上的点、线复制后翻转粘贴到指定的位置；翻转工具仅是将纸样上的点、线翻转移动到指定位置，操作后原来纸样上的点、线不存在。
操作：选中翻转工具，单击左键选中一条曲线（或者直线）的一端，此时该线条呈红色，按空格键会改变该线条的方向，每按一次，会沿逆时针方向旋转一次（或者单击鼠标右键，在弹出的菜单里选择想要的旋转方式），得到指定的形状后，移动该线条到指定的位置（点）上即可。
喷墨绘图仪操作手册(新)
服装CAD喷墨绘图仪使用手册第一章·绘图仪安装及注意事项1、绘图仪支架的安装打开包装箱后，两个人左、右两端托绘图仪主机底部，先取出主机轻放于水平地面，再取出支架配件准备安装。
安装时参照提供的整机图片，先将横梁与支架两边的侧站板对孔连接，固定横梁上的螺丝即可，送纸杆拖架应在机器后方，和横梁上的传感器相反的方向。
支架安装后将主机抬至支架上，放在支架两个侧站板里侧，对准孔位，固定螺丝，螺丝方向由里朝外进行固定。
支架安装注意事项：①螺丝应与相应螺丝孔完全对位，不可偏离；②螺丝应与相应螺丝孔啮合牢固，不可松动；③左右支撑脚架水平高度保持一致；④左右侧站板位置不可调换；⑤在把主机架从包装箱里抬出来的时候一定要用力均匀，不可用大力托两侧的边罩；⑥安装收纸感应器插孔、送纸感应器插孔、送纸电机插孔时要按照所标识的文字安装，不可插错位。
2、绘图机的使用要求①电源要求电源要有单独的供电，有稳妥的接地系统，不得与其他系统共用，并有相应的防雷措施，电源电压上下浮动不得超过8%，请使用400W或以上的UPS 为本绘图机供电。
绘图机附带有一根三芯带接地电源线，电源线必须插入三芯插座，不能使用三芯转两芯的插座。
在确定电源开关（0）的位置，插上电源线的一端至绘图机电源插座，另一端插在电源插口上，至此绘图机电源连接完成。
然后可以打开电源开关检查是否正确连接了电源，此时可以看到面板上的电源指示灯亮，并且听到细小的风扇声，表明电源基本正常。
注意：在正常关机后至少要等待十秒以后才能再次开机。
②输出平台PC机要求基本要求：CPU奔腾II-350，内存64M，硬盘10G，光驱，软驱。
15“显示器。
推荐配置：CPU奔腾4-1.7G，内存256M，硬盘40G。
光驱，软驱，17“显示器。
操作系统：Windows③工作环境要求温度：10℃-35℃湿度：15%-85%RH无冷凝工作环境：洁净环境，附近无强电磁源注意：超过使用温度可能会引起绘图机性能的下降3、绘图仪连接电源和计算机安装步骤如下：①取出包装箱内的绘图机驱动光盘，放入电脑光驱中，按照提示安装光驱于“C:\Program Files”中，完成后安装程序自动把打印中心的快捷方式发送到电脑桌面上。
富怡V8智能笔的19种快捷操作方法，无需切换
富怡V8智能笔的19种快捷操作⽅法，⽆需切换1.在线上单击右键则进⼊【调整⼯具】；2.按下Shift键，在线上单击右键则进⼊【调整线长度】。
在线的中间击右键为两端不变，调整曲线长度。
如果在线的⼀端击右键，则在这⼀端调整线的长度。
3.如果左键框住两条线后单击右键为【⾓连接】；4.如果左键框选四条线后，单击右键则为【加省⼭】；5.如果左键框选⼀条或多条线后，再按Delete键则删除所选的线；6.如果左键框选⼀条或多条线后，再在另外⼀条线上单击左键，则进⼊【靠边】功能，在需要线的⼀边击右键，为【单向靠边】。
如果在另外的两条线上单击左键，为【双向靠边】；7.左键在空⽩处框选进⼊【矩形】⼯具；8.按下Shift键，如果左键框选⼀条或多条线后，单击右键为【移动（复制）】功能，⽤Shift键切换复制或移动，按住Ctrl键，为任意⽅向移动或复制；9.按下Shift键，如果左键框选⼀条或多条线后，单击左键选择线则进⼊【转省】功能10.右键框选⼀条线则进⼊【剪断（连接）线】功能11.按下Shift键，右键框选框选⼀条线则进⼊【收省】功能12.在空⽩处，⽤左键拖拉进⼊【画矩形】功能；13.左键拖拉线进⼊【不相交等距线】功能；14.在关键点上按下左键拖动到⼀条线上放开进⼊【单圆规】15.在关键点上按下左键拖动到另⼀个点上放开进⼊【双圆规】16.按下Shift键，左键拖拉线则进⼊【相交等距线】，再分别单击相交的两边17.按下Shift键，左键拖拉选中两点则进⼊【三⾓板】，再点击另外⼀点，拖动⿏标，做选中线的平⾏线或垂直线；18.在关键点上，右键拖拉进⼊【⽔平垂直线】（右键切换⽅向）；19.按下Shift键，在关键点上，右键拖拉点进⼊【偏移点/偏移线】（⽤右键切换保留点/线）；智能笔主要功能操作说明：功能：综合多种⼯具功能，点：偏移点；偏移位置；线：⽔平线；铅垂线；45度⽶字线；任意⾓度线；平⾏线；延长线；调整：调整曲线形状；线的长度；移动；删除：点；线；靠边：单向靠边、双向靠边；连⾓.⼀、回车键功能--偏移/偏移点/移动（⽤于左⼯作区）1.⿏标放在关键点或交点上按回车键(即Enter键)，弹出偏移量对话框，确定正画线的起点位置；⼆、左键单击--画线功能（⽤于左、右⼯作区）⽔平线/垂直线/45度线、任意⾓度线、开⼝曲线/折线、闭合曲线/闭合折线1.在线上单击左键，在线上取点，通过点的位置对话框来定起点位置，输⼊适合数值，确定并进⼊画线类操作；2.在空⽩处单击左键，进⼊画线类操作；3.在关键点或交点上单击左键，进⼊画线类操作；（在输⼊第⼀点后通过单击右键确定⽔平/垂直/45度线、任意⾓度线，通过是否按Shift来确定折线、曲线）三、左键框选--调整线长度/连⾓/单向靠边/双向靠边/删除（⽤于左⼯作区，⾃由设计）1.左键框选⼀条线后单击右键则为延长曲线端点/中间拉伸（框选位距离某端点较近，则延长或缩短为该端的长度，框选线的中部或全选，则为中间拉伸，两端固定调整线长度）；2.左键框选两条线后单击右键为⾓连接；3.左键框选⼀条或多条线后，再⽤左键单击被靠边的线，再单击右键为单向靠边；4.左键框选⼀条或多条线后，再⽤左键单击被靠边的两条线，则双向靠边；5.左键框选⼀条或多条线或点后，再按Delete键则删除所选的点线;四、左键拖拉--平⾏线/延长线（⽤于左⼯作区，⾃由设计）1.左键拖选(即单击某线段⼀端点,按住左键不放,移动⿏标⾄线段另⼀端点,放开左键)⼀段线，再选中线外关键点或交点拖动，进⼊画平⾏线功能；2.左键拖选⼀段线，再选中该线的端点拖动，进⼊画延长线功能；五、单击右键--调整⼯具（⽤于左⼯作区）1.把⿏标放在任⼀线段上,线段变红,在线上单击右键，变为调整⼯具，可调整时显⽰曲线长和调整点的弦⾼（⾃由设计）；2.按住Ctrl键框选要调整的线\点,击左键结束,弹出调整移动对话框（⾃由设计）;3．定量修改曲线上的点：选项该⼯具，光标靠近要修改的点，（如需要加点，可单击在曲线上插⼊点）该点发亮，击右键，弹出[偏移量]对话框，输⼊数值，单击[确定]即可精确修改线段的长度和⾓度（⾃由设计）；4．修改直线长度：选中该⼯具，点击线段的终点，移动⿏标，可以看到光标旁边有显⽰移动后的线段的长度；也可以点右键，弹出[长度裁剪公式]对话框，在对话框内输⼊适当的值，可以修改直线的长度（公式法设计）。
富怡V9快捷键

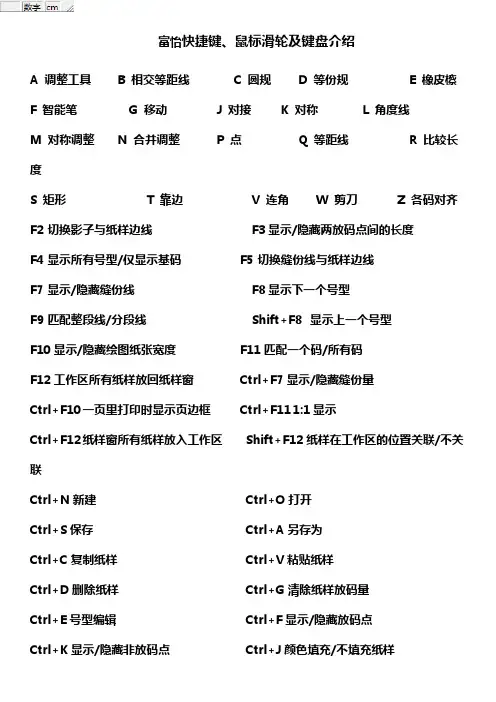

富怡快捷键、鼠标滑轮及键盘介绍A 调整工具B 相交等距线C 圆规D 等份规E 橡皮檫F 智能笔G 移动J 对接K 对称L 角度线M 对称调整N 合并调整P 点Q 等距线R 比较长度S 矩形T 靠边V 连角W 剪刀Z 各码对齐F2 切换影子与纸样边线F3显示/隐藏两放码点间的长度F4 显示所有号型/仅显示基码F5 切换缝份线与纸样边线F7 显示/隐藏缝份线F8显示下一个号型F9 匹配整段线/分段线Shift+F8 显示上一个号型F10显示/隐藏绘图纸张宽度F11匹配一个码/所有码F12工作区所有纸样放回纸样窗Ctrl+F7显示/隐藏缝份量Ctrl+F10 一页里打印时显示页边框Ctrl+F11 1:1显示Ctrl+F12 纸样窗所有纸样放入工作区Shift+F12纸样在工作区的位置关联/不关联Ctrl+N新建Ctrl+O打开Ctrl+S保存Ctrl+A另存为Ctrl+C复制纸样Ctrl+V粘贴纸样Ctrl+D删除纸样Ctrl+G清除纸样放码量Ctrl+E号型编辑Ctrl+F显示/隐藏放码点Ctrl+K显示/隐藏非放码点Ctrl+J颜色填充/不填充纸样Ctrl+H调整时显示/隐藏弦高线Ctrl+R重新生成布纹线Ctrl+B旋转Ctrl+U显示临时辅助线与掩藏的辅助线Shift+C剪断线Shift+U掩藏临时辅助线、部分辅助线Shift+S线调整Ctrl+Shift+Alt+G删除全部基准线ESC取消当前操作SHIFT 画线时，按住SHIFT在曲线与折线间转换/转换结构线上的直线点与曲线点回车键:文字编辑的换行操作/更改当前选中的点的属性/弹出光标所在关键点移动对话框。
X键:与各码对齐结合使用，放码量在X方向上对齐。
Y键：与各码对齐结合使用，放码量在Y方向上对齐。
U键：按下U键的同时，单击工作区的纸样可放回到纸样列表框中。
注：按Shift+U，当光标变成后，单击或框选需要隐藏的辅助线即可隐藏。
F11：用布纹线移动或延长布纹线时，匹配一个码/匹配所有码；用T移动T文字时，匹配一个码/所有码；用橡皮擦删除辅助线时，匹配一个码/所有码。

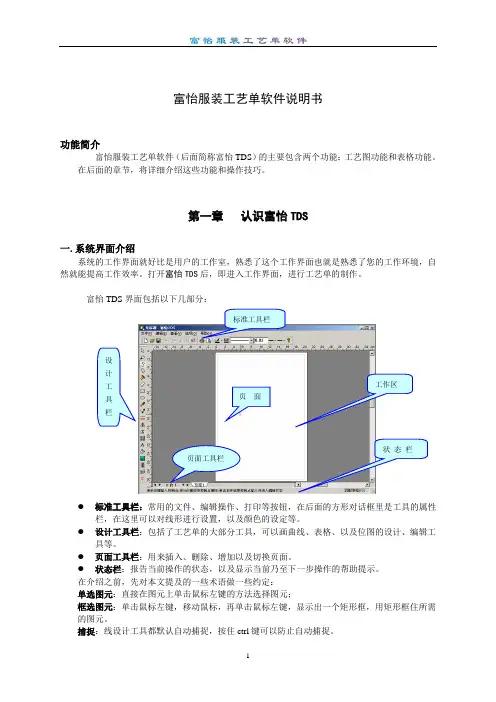

富怡服装工艺单说明书
该工具可以剪断线条或合并线条。
操作：
1.单选要剪断的曲线，然后在曲线上按下鼠标左键确定剪开的点，曲线被从该点剪开。
2.按下Shift键，切换剪开/合并功能。
3.合并工具，单选要合并的第一条曲线（开放），然后单选第二条曲线，将两条曲线合并为一条。或者单选同一条开放曲线两次将该曲线转化为闭合曲线。
2在线型选择框的下拉框里可以选择要使用的自定义线类型；
3线型参数是当前线型的一组参数，如宽度，间隔等等，每种线型的参数可能是不一样的，而且当鼠标移动到这些文本框的时候，会弹出帮助提示，并且在状态栏会有相应的提示；
4当我们设定好线型以及参数的时候，按下线型设定按钮，会将线型应用到当前曲线，并设置为下次绘制的默认线型；
橡皮擦
功能：
该工具可以删除图元。
操作：
单选图元删除单个图元，框选多个图元删除选中的所有图元。
手绘
功能：
该工具模仿手绘效果，来设计各种图元。
操作：
1.线型设置与开口曲线相同。
2.按下鼠标左键开始任意画，松开鼠标结束。
平行复制(等距线)
功能：
该工具可以平行复制所选中的图元。
操作：
1.选要复制的曲线，然后按数字键输入要复制的数量，例如3条；
3.单击鼠标右键结束控制点输入，并自动进入对该线条的修改状态。
4.线条修改工具的操作：
1选择需要修改的控制点：将鼠标移到需要修改的控制点上，单击鼠标左键。
2移动鼠标将控制点拖到需要的位置，单击鼠标左键。如果需要也可以在移动过程中按Shift键改变控制点的属性。
3如需增加控制点，可将鼠标移到需要控制点的位置单击鼠标左键。
原始图
选择起始箭头
选择终止箭头
带箭头的线段
平台切割喷墨绘图机说明书.
平台切割喷墨绘图机NEWPOWER INKJET CUTTING-PLOTTER使用说明书(USER MANUAL)2011●1前言感谢您选用平台切割喷墨绘图机！平台切割系列系列可以用来喷绘制并切割复杂的图形和文字，所用材料牛皮纸等，厚度可从30g-350g不等。
平台切割系列系列切割喷墨机不但造型美观雅致，而且精度高、速度快、性能稳定、兼容性强（与HPGL服装CAD切绘软件均可适用！在你使用平台切割喷墨机之前，请仔细阅读本《使用手册》，以确保你能高效、顺利地工作。
如有不明之处，请与当地销售商联系，以寻求进一步的帮助！（平台切割喷墨机及输出软件可以升级的空间很大，对客户提出的个性化的要求，我们会增加和改善机器和软件的功能，本手册如有更改，恕不另行通知。
即时详情请来电咨询本公司）目录第一章：安全须知第二章：使用注意事项2.1机器的使用环境2.2其他注意事项第三章：简介3.1基本介绍3.2系统要求3.3选件及耗材第四章：机器安装4.1安装墨盒4.2安装刀4.3连接电源及电脑4.4安装输出软件到电脑第五章：机器的基本操作5.1操作面板按键功能说明5.2设置功能菜单操作说明第六章：输出软件6.1输出软件界面说明6.2参数设置的后台设定6.3参数设置的纸宽设定6.4参数设置的打印参数6.5参数设置的切割参数6.6参数设置的校正第七章：常见故障及解决办法7.1开机没有反应：7.2开机后小车一直往右边跑，不能停车：7.3 平台切割喷墨机出现乱喷切现象:7.4平台切割喷墨机在工作时喷不出墨：7.5平台切割喷墨机在工作时喷出来的线条不理想：7.6平台切割喷墨机在工作时切割不下刀：7.7平台切割喷墨机在工作时切割的效果不好第一章：安全须知安全须知：请您在使用平台切割喷墨机前仔细阅读以下所有指导；1.将平台切割喷墨机水平安装在地面上，地面倾斜时，绘图机将不能正常工作；2.将安装好后，调节支架上的脚杯高度，直到整机达到水平状态；不要将平台切割喷墨机放在震动或不稳定的地面上；3.请按本机器的额定电压要求联接电源，不要将平台切割喷墨机连接到无稳定电压的插座上，电源不稳定会导致绘图机性能下降，甚至会烧毁电源板；电源不稳定时请安装稳压器；4.电源插头应插到带接地线的电源板上，不要将插头顶端的插针去掉，以保证设备接地。
富怡CAD智能笔功能操作说明
智能笔功能1.连接角：左键框选（可分别）两条要素，在角的内侧点击右键结束。
2.单边修齐：相交: 左键框选被剪的线，然后左键点选用来剪的线，在留下的部位点击右键结束。
不相交：左键框选要延长的线，然后左键点击被靠齐的线，右键结束。
3.双边修齐：相交: 左键框选被剪的线，然后左键点选用来剪的两条线，右键结束。
不相交：左键框选要延长的线，然后左键点击被靠齐的两条线，右键结束。
4.线段拼合：右键选择被拼合的一条线段，选择完成后出现剪刀+图标，再左键点选另一条拼合线段，右键结束。
5.线段剪断：右键选择要打断的一条线段，选择完成后出现剪刀+图标，再左键点选打断点（交点），右键结束。
6.框选删除：左键框选要删除的，然后按Delete键。
7.三角板画垂线：按住“shift”，同时按住左键从线段一个端点拉到另一个端点，光标变成三角尺时松开“shift”键，然后在线上点击左键，填写垂足定点对话框，然后在垂线方向再点左键，填写垂线长度对话框。
8.折线与曲线的互换：点击拐点时按一下“shift”键可将曲线点切换成折线点。
9.延长、缩短线段：先按“shift”，在靠近端点的线上右键单击线段，在对话框中输入定长或延长（负值为缩短）值，按确认即可。
在中点附近先按“shift”再右键单击线段，在对话框中输入数值，那么线段就在中点处延长或缩短。
10.水平、垂直线：右键按住起点并拖动，第一次是水平方向移动竖直垂线，点左键，在对话框中输入X、Y数值进行定位、定长。
点击右键切换，为竖直方向移动水平垂线，点左键，在对话框中输入X、Y数值进行定位、定长。
11.收省：先画出省中线，按“shift”不放，然后右键框选省道口线，松开右键后光标变成省道形状，松开“shift”键，然后再左键点击省中线，在对话框中输入省道口大小，确认后鼠标移动到倒向侧，按左键确认，然后再左键调整省道两个边。
12.省道转移：按住“shift”不放，左键框选省道转移旋转的部分，再左键点选新省道线（如有多条新省道线，先选择一条，再左键框选剩余的条数），新省线为绿色，此时光标变为省道转移图标，然后松开“shift”，点右键确认，再左键分别点选旧省道旋转的边、旧省道不动的边。
喷墨绘图仪操作手册
操作手册目录第一章机器安装1.1 机器的外观1.2 机器安装1.2.1 安装机械部分1.2.2电源与数据线的连接1.2.3安装墨盒1.3 接通电源1.4 打印机的接口第二章 产品概况2.1 技术参数:2.2 机器各方位示意图2.3 触摸屏显示2.4 触摸屏使用说明第三章关于控制软件3.1 软件的安装 （附图）3.2 软件使用说明3.2.1 界面概况3.2.2 绘图机参数设置3.2.3 打印精度校准3.2.4 打印实例说明3.3 多文件的排队打印和网络打印第四章注意事项及常见故障现象4.1 注意事项4.2 墨盒使用注意事项4.3 关于PC机的配置欢迎您选购本公司的喷墨绘图机产品。
在使用本产品前请详细阅读以下的使用说明第一章机器安装1.1 绘图仪外观：正面效果图侧面效果图1.2 机器的安装：1.2.1 安装机械部分：1）首先将支架的横梁与支架左右两侧分别通过2颗螺钉固定（如图所示），注意支架横梁的方向，横梁中间部位带有传感器的窗口向前，接线部位向右，装有电机的机腿为右侧。
a、左侧连接b、右侧连接c、支架传感器2）支架固定好后，插入传感器连线（如图）：a、插入传感器接线b、接好传感器接线后3）支架组装好后的整体效果图：4）支架组装好后，将绘图仪机头放到支架上进行连接并插好支架电机电源连线，注意分别对应好机器底部与支架两侧的两个固定孔位（如图所示）a、固定左侧b、固定右侧注意：绘图机的送纸传感器是感光元器件，对光线较为敏感，所以不要将绘图机放置在强光直射的位置。
尤其是机器右侧腿后面的传感器，不要暴露在很亮的光线下。
1.2.2 电源与网络数据线的连接：1）将随机配送的电源线一端接入220V电源，另一端插入绘图仪右侧背面的电源接口。
2）将随机配送的网络数据打印线分别插入电脑及绘图仪的网络接口。
1.2.3 安装墨盒：将随机配送的墨盒插入绘图仪的墨盒仓中，注意墨盒一定要到位并注意安装顺序，分三步放入墨盒仓中（如图所示）：1、将墨盒放入仓中2、用压条压住墨盒卡点3、放下墨盒压条4、单喷机墨盒装好后的效果图1.3 接通电源：注意本机应使用三项220V电源，并要求接地良好，以防损坏机器电路部分。
富怡CAD排料系统帮助演示教学
富怡（V8）CAD排料系统帮助一、界面介绍GMS工作界面就如同排料师的工作室，熟悉了这个工作界面也就是熟悉了您的工作环境，自然就提高了工作效率。
说明：：纸样窗中放置着排料文件所需要使用的所有纸样，每一个单独的纸样放置在一小格的纸样框中。
纸样框的大小可以通过拉动左右边界来调节其宽度，还可通过在纸样框上单击鼠标右键，在弹出的对话框内改变数值，调整其宽度和高度。
：每一个小纸样框对应着一个尺码表，尺码表中存放着该纸样对应着的所有尺码号型及每个号型对应的纸样数。
：主唛架区可以按自己的需要任意排列纸样，以取得最省料的排列方式。
：辅唛架区将纸样按码数分开排列要辅唛架上，方便主唛架排料。
：状态条位于系统界面的右边最底部，它显示着当前唛架纸样总数、放置在主唛架区纸样总数、唛架利用率、当前唛架的幅长、幅宽、唛架层数和长度单位。
二、工具简介（一）.主工具匣⑴：主工具匣中的打开款式文件与文档菜单中打开款式文件的命令作用相同。
（下左图“选取款式”）功能：【载入】用于选择排料所需的纸样文件；【查看】用于查看【纸样制单】的所有内容；【删除】用于删除选中的款式文件；【添加纸样】用于添加另一个文件中或本文件中的纸样和载入的文件中的纸样一起排料；【信息】用于查看选中文件信息；（上右图“款式信息））文件名：显示DGS文件名及存盘路径；载入时间：DGS文件载入GMS时的时间；修改时间：DGS文件载入前的保存的时间；文件长度：DGS文件的大小；文件ID：DGS文件更改且关联后所表示的数值。
如果DGS文件修改后在GMS中使用过关联，款式信息框中都有相对应的修改的时间。
操作：载入1.单击【载入】，弹出【纸样制单】对话框；2.参照对话框说明进行设置，再单击【确定】。
查看1. 单击文件名，点击【查看】图标；2. 弹出【纸样制单】对话框，修改其中内容后，单击【确定】；3. 回到第一个对话框，单击【确定】即可。
删除单击文件名，点击【删除】按钮即可。
富怡服装 CAD V9.0 使用手册说明书
400-886-1180
富怡服装 CAD 功能概述
同时在多段线上加距离相等的剪口、在一段线上等份加剪口，剪口的形式多样；在袖子与大身的缝合位置 可一次性对剪口位； 19. 自动生成朴、贴 在已有的纸样上自动生成新的朴样、贴样； 20. 工艺图库 软件提供了上百种缝制工艺图。可对其修改尺寸，并可自由移动或旋转放置于适合的部位； 21. 缝迹线、绗缝线 提供了多种直线类型、曲线类型，可自由组合不同线型。绗缝线可以在单向线与交叉线间选择，夹角能自 行设定； 22. 缩水、局部缩水 对相同面料的纸样统一缩水，也可对个别的纸样局部缩水处理； 23. 文件的安全恢复 每一个文件都设有自动备份，或因突发情况文件没有保存，系统也会帮我们找回数据； 24. 文件的保密功能 软件能对客户的文件进行保护，即使文件被拷贝也不会被盗用； 25. ASTM、TIIP 软件可输入 ASTM、TIIP 文件及输出 ASTM，与其它 CAD 进行资源共享； 26. 自定义工具条 界面上显示工具可以自行组合，及右键菜单显示工具也可自行设置。
6. 曲线与直线间的顺滑连接 一段线上有一部分直线一部分曲线，连接处能顺滑对接，不会起尖角；
7. 调整时可有弦高显示
8. 合并调整 能把多组结构线或多个纸样上的线拼合起来调整；
9. 对称调整的联动性 调整对称的一边，另一边也在关联调整；
10. 测量 测量的数据能自动刷新；
11. 转省 能同心转省、不同心转省、等份转省、一省转多省、可全省转移也可按比例转移、转省后省尖可以移动也 可以不动；
12. 加褶 有刀褶、工字褶、明褶、暗褶，可平均加褶，可以是全褶也可以是半褶，能在指定线上加直线褶或曲线褶。 在线上也可插入一个省褶或多个省褶；
13. 去除余量 对指定线加长或缩短，在指定的位置插入省褶；
富怡服装CAD参数化系统使用手册V90-富怡集团软件基地
可以控制窗口最大化、最小化显示和关闭。
15
第三节 操作快速入门
以长袖女衬衣制版为例来介绍
注：对于所牵涉到工具的具体操作在后面章节的工具栏里有详细说明。 1. 单击【表格】菜单--【规格表】，在设置号型规格表中输入尺寸，如下图示；
就以光标所在位置为中心放大显示，向后滚动鼠标滑轮，工作区内容就以光标所在位置为中心缩小显示。击 右键为全屏显示。
13
第二节 CAD 参数化系统界面介绍
系统界面介绍
系统的工作界面就好比是用户的工作室，熟悉了这个界面也就熟悉了您的工作环境，自然就能提高工作效 率。
l 存盘路径
显示当前打开文件的存盘路径；
富怡服装 CAD 参数化系统使用手册 V 9.0
深圳市盈瑞恒科技有限公司 2013 年
1
内容提要
本手册是富怡服装工艺 CAD 参数化系统的配套教材，讲述了软件的功能和操作，本书系统全 面，图文并茂、由浅入深，有较强的学习和参考价值。
本书的使用对象为服装院校师生、服装企业板房技术人员及服装 CAD 爱好者。
线/相交不等距线、平行线、折线、曲线、调整曲线、收省等多种功能集结一个工具中。 3. 对曲线的尺寸调整可以一部到位。 4. 比较长度表：能测出多条线的和与差，修改线段后测量的数据能自动刷新。 5. 参照表栏：显示打出版的实际尺寸与规格表中尺寸的差值。 6. 结构线可移动，且不留痕迹。 7. 纸样可以从结构上移开；也能返回到结构线上。
l 菜单栏
该区是放置菜单命令的地方，且每个菜单的下拉菜单中又有各种命令。单击菜单时，会弹出一个下拉式列表，可 用鼠标单击选择一个命令。也可以按住 ALT 键敲菜单后的对应字母，菜单即可选中，再用方向键选中需要的命 令；
富怡绘图仪操作说明
4
RICHPEACE 喷墨绘图仪说明书
安全注意事项
小心
不要在阳光直晒的地方，或有空调机或加热器直吹的地方使用或存放机器。 该等地方可能会削弱机器的性能。
禁止
不要在灰尘很多或特别潮湿的地方使用机器。
该等地方可能会削弱机器的性能。
禁止
不要在有超机械震动或电噪音的地方使用机器。 在该等地方使用可能会削弱机器的性能。
5
RICHPEACE 喷墨绘图仪说明书
插拔出电源线或接口线时，不要用力拉插线。 该等行为会损伤电线，而引起火灾或电击。
禁止
不要试图给机器添加润滑油。 该等行为可能会引起机器故障。
禁止
不要使用稀释剂或汽油等可挥发的溶剂来清洁机器。 该等行为可能会削弱机器的性能。
禁止
确保机器周围留有足够空地 保证有足够的空间上纸，裁纸。
在这些状态下继续使用机器，会引起火灾或电击。 确认不再冒烟后，联系销售代表或最近的ＲＩＣＨＰＥＡＣＥ经
禁止
销商来维修。 不要自行修理。由没有经验的人修理是非常危险的。
不得拆缷、修理、或改装机器。
该等行为可能会因漏电而引起电击或火灾。
触摸机器的高压零件可能会引起电击。
不得拆卸
如果需要维修，请联系销售代表或最近的ＲＩＣＨＰＥＡＣＥ经销商。
最大上纸重量
３５Ｋｇ
最大绘图速度
７２平方米每小时
墨盒类型
ＨＰ５１６４５Ａ墨盒
绘图精度
０．０２５ｍｍ
介质类型
多种国产或进口纸张
传输接口
网线接口
电机类型
伺服电机
数据格式
ＨＰＧＬ
环境条件要求：
供电电源
ＡＣ２２０Ｖ（１１０Ｖ） ／５０Ｈｚ １０％
绘图仪说明书第6版
目录第1章简介 (3)第2章安全操作必读…………………第3章系统配置及指标 (5)3-1 系统配置 (5)3-2 HipoJET 183技术指标 (5)第4章准备工作 (10)4-1安装绘图机 (10)4-2 绘图机的主要零部件 (11)4-3 放纸轴的作用 (12)4-4放纸轴的安装 (12)4-5收纸轴的作用 (13)4-6收纸轴的安装 (13)4-７绘图机装纸步骤 (14)4-７-1绘图机装纸步骤4-7-2绘图机裁纸步骤4-7-3绘图机取纸步骤第5章液晶面板及按键说明5-1 操作面板的菜单结构 (7)5-2 控制键的说明 (8)5-3 选择语言显示5-4 正常联机 (9)5-5液晶错误信息提示……………………………第6章关于墨盒 (16)6-1 墨盒型号 (16)6-2 墨尽标志 (16)6-3 墨盒安装 (17)6-4 墨盒清洗 (18)第7章打印管理程序基本操作 (18)7-1 软件的安装 (18)7-2 菜单介绍 (19)7-3 使用流程 (21)7-3-1语言设置7-3-2 绘图设置7-3-3 图形显示7-3-4 绘图机设置7-3-5 图形绘制7-3-6 查看历史7-3-7 自动绘制第8章关于绘图机矫正 (31)8-1宽度矫正 (31)8-2 长度矫正 (31)8-3 对接矫正 (32)8-4 错位矫正 (33)8-5 喷头之间的调整 (34)8-6 矫正步骤 (36)第9章解决问题可靠运行 (37)9-1 绘图机状态 (37)9-2 打印质量 (38)9-3 数据传输 (38)9-4 应用软件 (38)第1章简介由衷的感谢您使用HipoJET系列绘图机，该机融合了国际先进技术，性能稳定、操作简单、性价比高、并配有最先进的自动收放纸功能。
非常适合大幅面的工程线条图、排料图、石油测井图、地质测绘图、土地规划图等行业，并受到专业人士的青睐，HipoJET系列绘图机让您体会到非常好的图形质量。
服装喷墨说明书
目录序言 -----------------------2 第一章安全注意事项 -----------------------3 第二章技术性能参数和外设要求 -------------41.技术参数2.电源要求3.输出平台PC机要求第三章绘图机安装及部件名称 ---------------51.绘图机安装2.连接电源和计算机3.绘图机各部件名称第四章收送纸系统安装 ---------------------61.送纸轴装纸2.收纸轴装纸第五章墨盒型号及安装 ---------------------71.墨盒型号2.墨尽标志3.墨盒安装4.墨盒清洗第六章控制面板各按键名称和功能 -------------81.控制面板各部分名称2.控制面板功能设置第七章绘图机输出软件使用手册 --------------101. 输出中心安装步骤2. 输出中心操作说明第八章维护及基本出错处理 ---------------13第一章安全操作注意事项重要提示:为了保证绘图机的安全和正常使用，请在使用前仔细阅读有关注意事项，以下是安全操作要点说明，请严格遵守：1.切勿随意拆装机械或进行改装。
后果：会导致火灾或因非正常工作而造成的损害。
2.使用机器电源时，务必保证电源有效接地。
后果：一旦发生故障，会造成工作人员受到电击伤害，同时可能烧毁电路或机器，使机器无法正常工作。
3.勿使用与机器上标明的额定值不符的电压后果：将会导致火灾或电击，及机器主控制部分的损坏。
4.不能在机器出现异常情况（例如有冒烟，焦糊味，异常噪音）下继续使用机器后果：否则会导致火灾或电击。
措施立即断开电源，仔细检查，排除故障隐患。
5. 勿使用受损或老化的电源线、插头或松动的电源插座等连接设备后果：否则一旦漏电，将导致火灾或电击，及不必要的伤害。
6．当长时间不使用时，应将电源线从电源插座上拔下避免因电源线绝缘性变差而造成的火灾或电击危险。
7．保持机器表面清洁避免液体或其它异物进入机器内否则将会因机器电路短路造成机器损坏、并可能引起火灾。
喷墨绘图仪用户手册-汉邦机电
汉邦公司
喷墨绘图仪 用
户
手
册
汉邦公司
前言
感谢您选用汉邦 H6 Plus 系列喷墨绘图仪。H6 Plus 系列喷墨绘图仪可以广泛应用于 绘制大幅面的服装唛架、工程图、模型等领域，图形喷绘质量达到国际一流效果。H6 Plus 系列喷墨绘图仪采用的伺服控制系统精度高、速度快、效果稳定，可兼容国内外所有服装 CAD 软件。在您使用本台喷墨绘图仪之前，请仔细阅读《用户手册》，以确保您能高效、 顺利地完成此机所有功能的操作。产品更多信息请关注我公司网站 。
基本性能指标................................................................................................................. 7 计算机要求..................................................................................................................... 8 第一章 组 装......................................................................................................................... 9 1.1 开箱检查 ................................................................................................................ 9 1.2 整机安装................................................................................................................ 10 1.3 机器连接................................................................................................................ 11
富怡V6.0软件的参数设置
（一）设置绘图仪：
（1）点击出现一个对话框，点击
（设置），出现这个对话框然后把（当前绘图仪，自定义纸张大小写上{注长度为固定值}）。
（2）设置计算机和绘图仪的串口：在桌面的图标上，点击右键，找属性，出现一个对话框，
找查找目标，就出现好多的文件夹，然后找到双击打开，出现三个文件夹，双击打开，双击打开，按照提示把锁的驱动装上就可以了。
（二）设置数字化仪：把软件打开，点击文档，找数化板的设置，出现对话框
把（数化板选择，幅面，端口选对了就可
以了）。
注：不管是设置数化板还是绘图仪，数据线都要和软件里设置的相符，若是不相符的话，数化板和绘图仪都不能正常使用！。
喷墨绘图仪输出中心
喷墨绘图仪输出中心使用方法解压缩文件之后直接双击 运行该输出中心 （也可右键双击选择发送到桌面做快捷图标，以方便以后使用）操作流程：①设置加载PLT 文件路径；②选中要输出文件；③单击文件名查看预览图； ④设置绘图仪参数；⑤绘图仪处于联机状态点击输出。
注：被红线框中的部分在喷墨机输出是不用设置使用的。
操作窗口各图标功能介绍如下：打开设置窗口进行绘图前相关参数设定，在下面的绘图仪类型选择 喷墨绘图仪点击文件名，查看预览图用于设置输出中心的语言，默认为简体中文。
所有设置参数都准备好，并且绘图仪处于联机状态，点击该按钮实现输出。
是指对当前PLT文件做了修改之后保存。
用于放大缩小查看预览图。
在预览图中双击为全屏显示，框选为局部放大，右键拖动为移屏。
是指关于输出中心的版本。
将输出文件窗口选中的单个文件加入到确认文件输出窗口。
将输出文件窗口里所有的文件加入到确认文件输出窗口。
输入文件名，用于搜索文件点按此键设置文件路径（先在可用硬盘上建立文件夹以存储绘图文件），浏览之后点击确定即可将该文件夹下的所有文件加载到输出中心中。
刷新所设置文件路径内的文件显示。
主要用于刷新显示打开窗口之后再添加到文件夹中的PLT文件，一般新加的文件显示在最后面。
确认文件输出窗口里选中的单个文件移会到输出文件窗口中。
将确认文件输出窗口里所有文件清空。
点按此键设置输出窗口被选文件的绘图起始段和结束段。
将该排料图进行90度旋转。
将该排料图进行上下翻转。
设置该排料图的打印份数。
自动绘图和自动删除文件要同时勾选才可以起作用，用于多个文件连续打印。
一般不使用该功能。
要实现多个文件进行打印，一般讲多个要打印的文件同时加载到待打印区。
是指连续打印出来的两个文件之间的距离。
喷墨绘图仪网络打印方法：1、在连接时将连接绘图仪的网线插在交换机上，并且同一个局域网里的计算机的IP地址都要是手动分配（自动分配可能会造成IP冲突不能正常打印）。
2、在打印时设备类型选择喷墨绘图仪3、在选择网口输出时，端口要选择TCP 192.168.1.110:6020 这里的IP地址是绘图仪里的IP地址（以下图显示IP为例，实际以绘图仪上显示为准）后面的：6020是固定的。
