电路分析基础概念题集锦
电路分析专业面试题目(3篇)
第1篇一、基本概念与原理1. 请简述基尔霍夫电压定律和基尔霍夫电流定律，并举例说明它们在实际电路中的应用。
2. 什么是电路的节点？什么是电路的支路？请举例说明。
3. 什么是电路的等效电路？等效电路的目的是什么？4. 请解释电路的串并联关系，并说明它们在电路分析中的作用。
5. 什么是电路的功率？电路的功率可以分为哪几种？6. 什么是电路的阻抗？什么是电路的导纳？它们之间的关系是什么？7. 什么是电路的欧姆定律？请用公式表示。
8. 什么是电路的诺顿定理和戴维南定理？它们在电路分析中的应用是什么？9. 什么是电路的频率响应？请解释电路的幅频特性和相频特性。
10. 什么是电路的稳定性？请说明稳定性的重要性。
二、电路元件与特性1. 请简述电阻、电容和电感的基本特性及其在电路中的作用。
2. 什么是电阻的串联和并联？它们在电路分析中的影响是什么？3. 什么是电容的串联和并联？它们在电路分析中的影响是什么？4. 什么是电感的串联和并联？它们在电路分析中的影响是什么？5. 请解释电阻、电容和电感的损耗特性，并说明它们在实际电路中的应用。
6. 什么是电路的无源元件和有源元件？请举例说明。
7. 什么是电路的放大器？请简述放大器的分类和作用。
8. 什么是电路的滤波器？请简述滤波器的分类和作用。
9. 什么是电路的稳压器？请简述稳压器的原理和作用。
10. 什么是电路的保护元件？请举例说明。
三、电路分析与设计1. 请解释电路的时域分析和频域分析，并说明它们在电路分析中的区别。
2. 什么是电路的节点电压法？请举例说明其应用。
3. 什么是电路的回路电流法？请举例说明其应用。
4. 什么是电路的戴维南定理和诺顿定理？请举例说明其应用。
5. 请解释电路的等效电路变换，并说明其在电路设计中的作用。
6. 什么是电路的灵敏度分析？请举例说明其应用。
7. 什么是电路的稳定性分析？请举例说明其应用。
8. 请简述电路的反馈原理，并说明其在电路设计中的作用。
电路分析基础_曹丰文_习题1答案
习题一电路的基本概念和定律一、选择题1-1-1）基尔霍夫电流定律应用于( )。
(A)支路(B)节点(C)回路1-1-2）若把电路中的参考点由原来电位较低的点改选为电位较高的点，则电路中各点的电位比原来( )。
(A)升高(B)降低(C)升高或降低(D)不变1-1-3）A、B两点间的电压U AB等于( )所做的功。
(A)电场力把单位负电荷从A点移到B点(B)电场力把单位正电荷从A点移到B点(C)电场力把单位正电荷从B点移到A点(D)洛仑兹力把单位正电荷从A点移到B点1-1-4）下列各选项正确的是：（）(A) 电压源只供出功率(B) 电压源只吸收功率(C) 电压源只储存能量(D) 电压源既可供出也可吸收功率1-1-5）已知电阻元件在图(a)所选参考方向下的伏安特性如图(b)所示，则元件的电阻为( )。
(A) 0.5Ω(B) -0.5Ω(C) 2Ω(D) -2Ω1-1-6）图中给出两个线性电阻R a和R b的伏安特性曲线。
由图可知( )(A) R a>R b (B)R a=R b(C) R a<R b(D) 不能确定1-1-7）图示二端网络的电压、电流关系为( )(A) u = 10-5 i (B) u = 10+5 i (C) u = 5 i-10 (D) u = -5 i-10二、填空题1-2-1）图示电路中，2A电流源的电压U=______________。
1-2-2）图(a)电路中，R1增加时电压U2将______________，图(b)电路中，R1增加时，电压U2将______________。
1-2-3）图示电路中的电流I=______________。
1-2-4）电热器的电压为220V，通过的电流是0.18A，通电5min，则其消耗的功率为______________W，吸收的电能为______________ J。
1-2-5）在电流一定的条件下，线性电阻元件的电阻值越大，消耗的功率______________。
电路分析基础试题库
《电路分析基础》试题库第一部分填空题1.对于理想电压源而言，不允许路，但允许路。
2.当取关联参考方向时，理想电容元件的电压与电流的一般关系式为。
3.当取非关联参考方向时，理想电感元件的电压与电流的相量关系式为。
4.一般情况下，电感的不能跃变，电容的不能跃变。
5.两种实际电源模型等效变换是指对外部等效，对内部并无等效可言。
当端子开路时，两电路对外部均不发出功率，但此时电压源发出的功率为，电流源发出的功率为；当端子短路时，电压源发出的功率为，电流源发出的功率为。
6.对于具有n个结点b个支路的电路，可列出个独立的KCL方程，可列出个独立的KVL方程。
7.KCL定律是对电路中各支路之间施加的线性约束关系。
8.理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由来决定。
9.两个电路的等效是指对外部而言，即保证端口的关系相同。
10.RLC串联谐振电路的谐振频率 = 。
11.理想电压源和理想电流源串联，其等效电路为。
理想电流源和电阻串联，其等效电路为。
12.在一阶RC电路中，若C不变，R越大，则换路后过渡过程越。
13.RLC串联谐振电路的谐振条件是 =0。
14.在使用叠加定理适应注意：叠加定理仅适用于电路；在各分电路中，要把不作用的电源置零。
不作用的电压源用 代替，不作用的电流源用 代替。
不能单独作用；原电路中的 不能使用叠加定理来计算。
15. 诺顿定理指出：一个含有独立源、受控源和电阻的一端口，对外电路来说，可以用一个电流源和一个电导的并联组合进行等效变换，电流源的电流等于一端口的 电流，电导等于该一端口全部 置零后的输入电导。
16. 对于二阶电路的零输入相应，当R=2C L /时，电路为欠阻尼电路，放电过程为 放电。
17. 二阶RLC 串联电路，当R 2CL时，电路为振荡放电；当R = 时，电路发生等幅振荡。
18. 电感的电压相量 于电流相量π/2，电容的电压相量 于电流相量π/2。
电路分析基础试题及答案
电路分析基础试题及答案一、选择题1. 电路中最基本的两个物理量是：A. 电压和电流B. 电阻和电流C. 电压和电阻D. 电流和功率答案：A2. 欧姆定律描述的是：A. 电压与电流的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 功率与电流的关系答案：A3. 在串联电路中，各电阻上的电压之和等于：A. 电源电压B. 电阻值之和C. 电流值之和D. 功率之和答案：A二、填空题1. 当电路中的电阻增加时，根据欧姆定律，电路中的_________将减小。
答案：电流2. 在并联电路中，各支路的电压_________。
答案：相等3. 功率的基本单位是_________。
答案：瓦特三、简答题1. 请简述基尔霍夫电流定律（KCL）的内容。
答案：基尔霍夫电流定律指出，在任何电路节点上，流入节点的电流之和等于流出节点的电流之和。
2. 什么是超前相位和滞后相位？答案：在交流电路中，当一个信号的波形相对于另一个信号的波形领先时，我们说它具有超前相位。
相反，如果一个信号的波形落后于另一个信号的波形，我们说它具有滞后相位。
四、计算题1. 已知一个串联电路，其中包含两个电阻R1=100Ω和R2=200Ω，电源电压为24V。
求电路中的总电流。
答案：首先计算总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。
根据欧姆定律，总电流I = V/R_total = 24V / 300Ω =0.08A。
2. 一个并联电路由两个电阻组成，R1=50Ω，R2=150Ω，电源电压为12V。
求通过每个电阻的电流。
答案：首先计算总电阻R_total = (R1 * R2) / (R1 + R2) =(50Ω * 150Ω) / (50Ω + 150Ω) = 56.25Ω。
总电流I_total = V / R_total = 12V / 56.25Ω = 0.214A。
通过R1的电流I1 = V / R1 = 12V / 50Ω = 0.24A。
电路分析基础试题及答案
电路分析基础试题及答案一、选择题（每题2分，共20分）1. 电路中电流的参考方向与实际方向相反，电流的计算结果为：A. 正值B. 负值C. 零D. 无法确定答案：B2. 在电路分析中，理想电压源的内阻为：A. 0欧姆B. 无穷大欧姆C. 1欧姆D. 任意值答案：A3. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A4. 电路中并联电阻的总电阻值与各并联电阻的关系是：A. 总电阻等于最小电阻B. 总电阻大于任一并联电阻C. 总电阻小于任一并联电阻D. 总电阻等于所有并联电阻之和答案：C5. 基尔霍夫电流定律（KCL）表明：A. 进入节点的电流之和等于离开节点的电流之和B. 离开节点的电流之和等于进入节点的电流之和C. 进入节点的电流之和不等于离开节点的电流之和D. 离开节点的电流之和不等于进入节点的电流之和答案：A6. 基尔霍夫电压定律（KVL）表明：A. 沿着任意闭合回路的电压之和等于零B. 沿着任意闭合回路的电压之和大于零C. 沿着任意闭合回路的电压之和小于零D. 沿着任意闭合回路的电压之和可以是任意值答案：A7. 在RLC串联电路中，当电阻R、电感L和电容C的阻抗相等时，电路处于：A. 谐振状态B. 并联谐振状态C. 串联谐振状态D. 非谐振状态答案：C8. 电感元件的电压与电流的关系是：A. V = L(di/dt)B. V = L(di/dt)^2C. V = L(di/dt)^-1D. V = L(di/dt)^1/2答案：A9. 电容元件的电压与电流的关系是：A. V = 1/C ∫i dtB. V = C ∫i dtC. V = 1/C iD. V = C di/dt答案：A10. 理想变压器的变比为：A. 原副线圈匝数之比B. 原副线圈匝数之和C. 原副线圈匝数之差D. 原副线圈匝数的倒数答案：A二、填空题（每题2分，共20分）1. 当电路中的电阻R为10欧姆，电流I为0.2A时，电压V等于________V。
电路分析基础试题库（答案）
电路分析基础试题库（答案）试题库⼀、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、实际电路按功能可分为电⼒系统的电路和电⼦技术的电路两⼤类，其中电⼒系统的电路其主要功能是对发电⼚发出的电能进⾏传输、分配和转换；电⼦技术的电路主要功能则是对电信号进⾏传递、变换、存储和处理。
3、实际电路元件的电特性单⼀⽽确切，理想电路元件的电特性则多元和复杂。
⽆源⼆端理想电路元件包括电阻元件、电感元件和电容元件。
4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适⽤集总参数元件构成的低、中频电路的分析。
5、⼤⼩和⽅向均不随时间变化的电压和电流称为稳恒直流电，⼤⼩和⽅向均随时间变化的电压和电流称为交流电，⼤⼩和⽅向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。
6、电压是电路中产⽣电流的根本原因，数值上等于电路中两点电位的差值。
7、电位具有相对性，其⼤⼩正负相对于电路参考点⽽⾔。
8、衡量电源⼒作功本领的物理量称为电动势，它只存在于电源内部，其参考⽅向规定由电源正极⾼电位指向电源负极低电位，与电源端电压的参考⽅向相反。
9、电流所做的功称为电功，其单位有焦⽿和度；单位时间内电流所做的功称为电功率，其单位有⽡特和千⽡。
10、通常我们把负载上的电压、电流⽅向称作关联⽅向；⽽把电源上的电压和电流⽅向称为⾮关联⽅向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接⽅式⽆关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有⽀路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
12、理想电压源输出的电压值恒定，输出的电流值由它本⾝和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本⾝和外电路共同决定。
13、电阻均为9Ω的Δ形电阻⽹络，若等效为Y形⽹络，各电阻的阻值应为3Ω。
电路分析基础练习题及答案第一章精选全文
可编辑修改精选全文完整版电路分析基础练习题及答案第1章 习题一、填空题1-1.通常，把单位时间内通过导体横截面的电荷量定义为 。
1-2.习惯上把 运动方向规定为电流的方向。
1-3.单位正电荷从a 点移动到b 点能量的得失量定义为这两点间的 。
1-4.电压和电流的参考方向一致，称为 方向。
1-5.电压和电流的参考方向相反，称为 方向。
1-6.电压和电流的负值，表明参考方向与实际方向 。
1-7.若P>0（正值），说明该元件 功率，该元件为 。
1-8.若P<0（负值），说明该元件 功率，该元件为 。
1-9. 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；定律则是反映了电路的整体规律，其中 定律体现了电路中任意结点上汇集的所有 的约束关系， 定律体现了电路中任意回路上所有 的约束关系，具有普遍性。
1-10.基尔霍夫电流定律（KCL ）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的 。
1-11.基尔霍夫电压定律（KVL ）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的 代数和为零。
二、选择题1-1．当电路中电流的参考方向与电流的真实方向相反时，该电流A 、一定为正值B 、一定为负值C 、不能肯定是正值或负值1-2．已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为A 、6VB 、－6VC 、14V1-3．当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为A 、Ri u =B 、Ri u -=C 、 i R u =1-4．一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为A 、200ΩB 、－200ΩC 、±200Ω1-5．两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为A 、10VB 、20VC 、30V1-6．已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为A 、全是10ΩB 、两个30Ω一个90ΩC 、全是90Ω1-7．电阻是 元件，电感是 的元件，电容是 的元件。
电路分析基础~同步练习题
《电路分析基础》第一章〜第四章练习题基本概念和基本定律1、将电器设备和电器元件根据功能要求按一定方式连接起来而构成的集合体称为______________ 。
2、仅具有某一种确定的电磁性能的元件，称为_______________________________ 。
3、由理想电路元件按一定方式相互连接而构成的电路，称为__________________ 。
4、电路分析的对象是____________________________ 。
5、仅能够表现为一种物理现象且能够精确定义的元件，称为________________________________ 。
6、集总假设条件：电路的________________ 电路工作时的电磁波的波长。
7、电路变量是_____________________________ 的一组变量。
&基本电路变量有______________________________________________ 四个。
9、电流的实际方向规定为___________________ 运动的方向。
10、______________________________________________ 引入后，电流有正、负之分。
11、_____________________________________________ 电场中a、b两点的称为a、b两点之间的电压。
12、关联参考方向是指：______________________________________________________ 。
13、电场力在单位时间内所做的功称为电功率，即________________________________ 。
14、若电压U与电流i为关联参考方向，则电路元件的功率为p ui，当p 0时，说明电路元件实际是 ______________________ ；当p 0时，说明电路元件实际是__________________________ 。
电路分析基础试题及答案
电路分析基础试题及答案一、单项选择题（每题2分，共20分）1. 在电路中，电压与电流的关系遵循欧姆定律，欧姆定律的公式是：A. V = IRB. V = I/RC. I = V/RD. I = VR答案：A2. 电路中电阻的单位是：A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A3. 串联电路中总电阻的计算公式是：A. R_total = R1 + R2B. R_total = R1 * R2C. R_total = R1 / R2D. R_total = R1 - R2答案：A4. 并联电路中总电流的计算公式是：A. I_total = I1 + I2B. I_total = I1 * I2C. I_total = I1 / I2D. I_total = I1 - I2答案：A5. 电路中的功率计算公式是：A. P = VIB. P = V^2/RC. P = I^2RD. P = V/I答案：A6. 交流电路中，电感的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率成二次方关系答案：A7. 电路中，理想电压源的内阻是：A. 有限值B. 零C. 无穷大D. 负值答案：B8. 电路中，理想电流源的输出电流是：A. 恒定值B. 零C. 无穷大D. 负值答案：A9. 电路中，二极管的正向导通电压通常为：A. 0.7VB. 1.5VC. 2.5VD. 3.3V答案：A10. 电路中，三极管的放大作用是通过控制：A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压答案：A二、多项选择题（每题3分，共15分）1. 电路中，以下哪些元件是无源元件：A. 电阻器B. 电容器C. 电感器D. 电源答案：A、B、C2. 电路中，以下哪些元件是被动元件：A. 电阻器B. 电容器C. 二极管D. 晶体管答案：A、B、C3. 电路中，以下哪些元件可以存储能量：A. 电阻器B. 电容器C. 电感器D. 二极管答案：B、C4. 电路中，以下哪些元件具有非线性特性：A. 电阻器B. 二极管C. 晶体管D. 电容器答案：B、C5. 电路中，以下哪些元件可以作为信号放大器：A. 电阻器B. 二极管C. 三极管D. 电容器答案：C三、填空题（每题2分，共20分）1. 在电路中，电流的单位是________。
《电路分析基础》试题及答案
3、当电阻R上的 、 参考方向为非关联时，欧姆定律的表达式应为（B）
A、 B、 C、
4、一电阻R上 、 参考方向不一致，令 =－10V，消耗功率为0.5W，则电阻R为（A）
A、200ΩB、－200ΩC、±200Ω
5、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（B）
9、试述“电路等效”的概念。
答：两个电路等效，是指其对端口以外的部分作用效果相同。
10、试述参考方向中的“正、负”，“加、减”，“相反、相同”等名词的概念。
答：“正、负”是指在参考方向下，某电量为正值还是为负值；“加、减”是指方程式各量前面的加、减号；“相反、相同”则指电压和电流方向是非关联还是关联。
10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
1）8 2）5 3）4
9、 的耦合电感在次级开路时，初级的等效电感为_______H。
1）10 2）12 3）16
10、电流源 A与电阻 并联单口网络向外传输的最大平均功率为_______W。
1）4 2）8 3）16
三、简答题（每小题6分，共30分）
1、计算图示电路中的电流 和电压 。
2、计算图示电路的电压 和
3、计算图示电路中负载电阻获得的最大功率。
4、图示电路原已稳定， 闭合开关，求 的电容电压
5、图示电路中电流 求稳态电流 。
电路分析基础练习题
电路分析基础练习题在学习电路分析这门学科时，通过做练习题可以加深对知识的理解和掌握。
下面为大家带来一些电路分析基础的练习题，希望能帮助大家巩固所学。
一、直流电路分析1、已知一个电阻为10Ω，通过的电流为 2A，求电阻两端的电压。
解题思路：根据欧姆定律 U ＝ IR，其中 U 表示电压，I 表示电流，R 表示电阻。
将数值代入公式可得：U ＝ 2 × 10 ＝ 20V。
2、有一个电路由两个电阻 R1 ＝5Ω 和 R2 ＝10Ω 串联组成，电源电压为 15V，求电路中的电流和各个电阻两端的电压。
解题思路：串联电路中电流处处相等，总电阻等于各电阻之和。
总电阻 R ＝ R1 ＋ R2 ＝ 5 ＋ 10 ＝15Ω，电流 I ＝ U ／ R ＝ 15 ／ 15 ＝1A。
R1 两端的电压 U1 ＝ I × R1 ＝ 1 × 5 ＝ 5V，R2 两端的电压 U2 ＝I × R2 ＝ 1 × 10 ＝ 10V。
3、一个电路由三个电阻 R1 ＝3Ω、R2 ＝6Ω 和 R3 ＝9Ω 并联组成，电源电压为 9V，求电路中的总电流和各个电阻中的电流。
解题思路：并联电路中各支路电压相等，总电流等于各支路电流之和。
各支路电流分别为：I1 ＝ U ／ R1 ＝ 9 ／ 3 ＝ 3A，I2 ＝ U ／ R2＝ 9 ／ 6 ＝ 15A，I3 ＝ U ／ R3 ＝ 9 ／ 9 ＝ 1A。
总电流 I ＝ I1 ＋ I2＋ I3 ＝ 3 ＋ 15 ＋ 1 ＝ 55A。
二、交流电路分析1、已知一个交流电压 u ＝10sin(100πt ＋ 30°） V，求其峰值、有效值和周期。
解题思路：峰值 Um ＝ 10V，有效值 U ＝ Um ／√2 ≈ 707V，周期T ＝2π ／ω ＝2π ／100π ＝ 002s。
2、一个电感为01H 的电感元件，接到频率为50Hz 的交流电源上，求感抗 XL。
《电路分析基础》试题及答案(2020年8月整理).pdf
i1(t) = 4 cos(10t − 45 ) A
第2章 试题库
一、填空题（建议较易填空每空 0.5 分，较难填空每空 1 分） 1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。 2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的 电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电 路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。 3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。 无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。 4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只 适用 集总 参数元件构成的低、中频电路的分析。 5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间 变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电 流被称为 正弦交流 电。 6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。 7、 电位 具有相对性，其大小正负相对于电路参考点而言。 8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向 规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。 9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电 功率 ，其单位有 瓦特 和 千瓦 。 10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方 向称为 非关联 方向。 11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上 汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件 上电压 的约束关系，具有普遍性。
最新《电路分析基础》考试题库及参考答案
最新《电路分析基础》考试题库及参考答案一、选择题（每题2分，共20分）1. 下列哪个元件是理想的被动元件？A. 电阻B. 电容C. 电感D. 理想电压源答案：D2. 下列哪个元件的伏安特性是线性关系？A. 电阻B. 电容C. 电感D. 理想电流源答案：A3. 在关联参考方向下，下列说法正确的是：A. 电流方向从电压的正极指向负极B. 电流方向从电压的负极指向正极C. 电流方向与电压方向无关D. 电流方向与电压方向相反答案：A4. 下列哪个电路元件的电压与电流成正比？A. 电阻B. 电容C. 电感D. 理想电压源答案：A5. 在串联电路中，电压和电流的关系是：A. 电压之和等于电流之和B. 电流之和等于电压之和C. 电压相等，电流不等D. 电流相等，电压不等答案：D6. 在并联电路中，电压和电流的关系是：A. 电压之和等于电流之和B. 电流之和等于电压之和C. 电压相等，电流不等D. 电流相等，电压不等答案：C7. 下列哪个定律描述了电路中电压和电流的关系？A. 欧姆定律B. 基尔霍夫定律C. 焦耳定律D. 热效应定律答案：A8. 在电路分析中，下列哪个方法可以求解电路中的未知量？A. 节点电压法B. 网孔电流法C. 电压源等效法D. 电流源等效法答案：ABCD9. 下列哪个元件的电流与电压成反比？A. 电阻B. 电容C. 电感D. 理想电流源答案：B10. 下列哪个元件的电流与电压成正比？A. 电阻B. 电容C. 电感D. 理想电压源答案：A二、填空题（每题2分，共20分）1. 电路分析中，电压和电流的参考方向是______。
答案：任意2. 理想电压源的电压与电流的关系是______。
答案：无关3. 理想电流源的电流与电压的关系是______。
答案：无关4. 在关联参考方向下，电压和电流的方向是______。
答案：相同5. 欧姆定律描述了电路中电压和电流的关系为______。
答案：U=IR6. 基尔霍夫定律包括______和______。
电路分析基础练习及答案
电路分析基础试题库汇编及答案一．填空题（每空1分）1-1.所谓电路，是由电的器件相互连接而构成的电流的通路。
1-2.实现电能输送和变换的电路称为电工电路；实现信息的传输和处理的电路称为电子电路。
1-3.信号是消息或信息的表现形式，通常是时间的函数。
2-1.通常，把单位时间内通过导体横截面的电荷量定义为电流。
2-2.习惯上把正电荷运动方向规定为电流的方向。
2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的电压。
2-4.电压和电流的参考方向一致，称为关联参考方向。
2-5.电压和电流的参考方向相反，称为非关联参考方向。
2-6.若P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。
2-7.若P<0（负值），说明该元件产生（或发出）功率，该元件为电源。
2-8.任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。
2-9.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。
2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。
2-12.用u—i平面的曲线表示其特性的二端元件称为电阻元件。
2-13.用u—q平面的曲线表示其特性的二端元件称为电容元件。
2-14.用i— 平面的曲线表示其特性的二端元件称为电感元件。
u(t)，与流过它的电流i无关的二端元件称为电压源。
2-15.端电压恒为Si(t)，与其端电压u无关的二端元件称为电流源。
2-16.输出电流恒为S2-17.几个电压源串联的等效电压等于所有电压源的电压代数和。
2-18.几个同极性的电压源并联，其等效电压等于其中之一。
2-19.几个电流源并联的等效电流等于所有电流源的电流代数和。
2-20.几个同极性电流源串联，其等效电流等于其中之一。
2-21.某元件与理想电压源并联，其等效关系为该理想电压源。
2-22.某元件与理想电流源串联，其等效关系为该理想电流源。

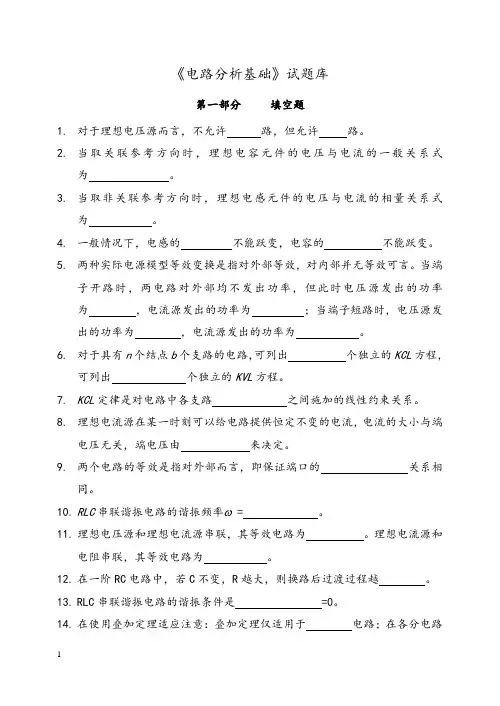

电路分析基础试题库
《电路分析基础》试题库第一部分填空题1.对于理想电压源而言，不允许路，但允许路。
2.当取关联参考方向时，理想电容元件的电压与电流的一般关系式为。
3.当取非关联参考方向时，理想电感元件的电压与电流的相量关系式为。
4.一般情况下，电感的不能跃变，电容的不能跃变。
5.两种实际电源模型等效变换是指对外部等效，对内部并无等效可言。
当端子开路时，两电路对外部均不发出功率，但此时电压源发出的功率为，电流源发出的功率为；当端子短路时，电压源发出的功率为，电流源发出的功率为。
6.对于具有n个结点b个支路的电路，可列出个独立的KCL方程，可列出个独立的KVL方程。
7.KCL定律是对电路中各支路之间施加的线性约束关系。
8.理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由来决定。
9.两个电路的等效是指对外部而言，即保证端口的关系相同。
10.RLC串联谐振电路的谐振频率 = 。
11.理想电压源和理想电流源串联，其等效电路为。
理想电流源和电阻串联，其等效电路为。
12.在一阶RC电路中，若C不变，R越大，则换路后过渡过程越。
13.RLC串联谐振电路的谐振条件是 =0。
14.在使用叠加定理适应注意：叠加定理仅适用于电路；在各分电路中，要把不作用的电源置零。
不作用的电压源用 代替，不作用的电流源用代替。
不能单独作用；原电路中的不能使用叠加定理来计算。
15.诺顿定理指出：一个含有独立源、受控源和电阻的一端口，对外电路来说，可以用一个电流源和一个电导的并联组合进行等效变换，电流源的电流等于一端口的 电流，电导等于该一端口全部 置零后的输入电导。
16.对于二阶电路的零输入相应，当R=2时，电路为欠阻尼电路，放电过程为 放电。
17.二阶RLC 串联电路，当R2时，电路为振荡放电；当R = 时，电路发生等幅振荡。
18.电感的电压相量于电流相量π/2，电容的电压相量 于电流相量π/2。
19.若电路的导纳Y=G+jB ，则阻抗Z=R+jX 中的电阻分量R=，电抗分量X=（用G 和B 表示）。
电路分析基础试题大全及答案
第1章试题库“电路分析基础”试题(120分钟)—III一、单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。
每小题2分，共40分）1、图示电路中电流i等于（）1）1A2）2A3）3A4）4A2、图示单口网络的短路电流sci等于（）1）1A2）1.5A3）3A4）-1A3、图示电路中电压u等于（）1）4V2）-4V3）6V4）-6V7AΩ2Ω1Ω4i6VΩ2Ω4sciΩ2Ω4+_Ω2Ω2- 2V +- 10V +u-+4、图示单口网络的开路电压oc u 等于（ ）1）3V2）4V 3）5V 4）9V5、图示电路中电阻R 吸收的功率P 等于（ ） 1）3W2）4W3）9W4）12W6、图示电路中负载电阻 L R 吸收的最大功率等于（ ）1）0W 2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（ ） 1）2Ω2）4Ω 3）6Ω 4）-2Ω3VΩ2+_R Ω1A3Ω1Ω26V +_3V+_+-ocu Ω3+_6V5:1LR Ω4-+i2abi8、图示电路中开关断开时的电容电压)0(+c u 等于（ ） 1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（ ）1）2V 2）4V3）6V4）8V10、图示电路在开关闭合后电路的时间常数等于（ ） 1）2S 2）3S 3）4S4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（） 1）te 25- A2）te5.05- A3）)1(52te -- A4）)1(55.0te -- A4VΩ2+_Ω2+-cu +_2V=t F1Ω46VΩ2+_Ω2+-cu 0=t F1- +1u 12u + -Ω2+_Ω2+-=t F1F 25AΩ20=t i1H12、图示正弦电流电路中电压)(tu的振幅等于（）1）1V2）4V3）10V4）20V13、图示正弦电流电路中电压)(t u的初相等于（）1）︒9.362）︒-9.363）︒-1.534）︒1.5314、图示单口网络相量模型的等效阻抗等于（）1）(3+j4) Ω2）(0.33-j0.25) Ω3）(1.92+j1.44) Ω4）(0.12+j0.16) Ω15、图示单口网络相量模型的等效导纳等于（）1）(0.5+j0.5) S2）(1+j1) S3）(1-j1) S4）(0.5-j0.5) S16、图示单口网络的功率因素为（）1）0.82）0.7073）-0.64）0.6s10+_+_u1Hsu F25.0Vttu s)2cos()(=Ω3+_+_u2HsuVttu s)2cos(5)(=Ω3+_Ω4jabΩ1Ω2jabΩ-1jΩ3abF25.0sradw/1=1H17、图示电路中电阻R 吸收的平均功率P 等于（） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（） 1）2.5W2）5W 4）20W19、图示单口网络的等效电感为（） 1）1H2）2H3）3.5H 4）4H20、图示谐振电路的品质因数为（） 1）0.01 2）13）104）100二、 选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。
电路分析基础试卷含答案
“电路分析基础”试题(120分钟）一、单项选择题（在每个小题的四个备选答案中，选出一个正确答案,并将正确答案的号码填入提干的括号内.每小题2分，共40分)1、图示电路中电流等于（）1)1A2）2A3)3A4）4A2、图示单口网络的短路电流等于（）1）1A2）1.5A3）3A4）-1A3、图示电路中电压等于(）1）4V2）-4V3)6V4)-6V4、图示单口网络的开路电压等于（)1）3V2)4V3）5V4)9V5、图示电路中电阻R吸收的功率P等于(）1）3W2）4W3）9W4）12W6、图示电路中负载电阻吸收的最大功率等于（）1）0W2）6W3）3W4）12W7、图示单口网络的等效电阻等于(）1）2Ω2）4Ω3)6Ω4)-2Ω8、图示电路中开关断开时的电容电压等于（)1）2V2）3V3)4V4）0V9、图示电路开关闭合后的电压等于（）1)2V2)4V3）6V4）8V10、图示电路在开关断开后电路的时间常数等于() 1）2S2）3S3）4S4）7S11、图示电路的开关闭合后，电感电流等于(）1） A2）A3） A4)A12、图示正弦电流电路中电压的振幅等于（）1)1V2)4V3）10V4)20V13、图示正弦电流电路中电压的初相等于（）1)2）3）4)14、图示单口网络相量模型的等效阻抗等于（) 1）(3+j4）2）（0.33—j0。
25)3)(1。
92+j1。
44)4)(0.12+j0.16)15、图示单口网络相量模型的等效导纳等于（）1）(0。
5+j0。
5） S2）(1+j1） S3）（1—j1） S4）（0.5-j0。
5） S16、图示单口网络的功率因素为（）1）0。
82）0。
7073)—0.64)0。
617、图示电路中电阻R吸收的平均功率P等于(）1)12.5W2)16W3）32W4）25W18、图示电路中负载获得的最大平均功率等于(）1)2。
5W2）5W3）10W4)20W19、图示单口网络的等效电感为（）1）1H2)2H3）3.5H4）4H20、图示谐振电路的品质因数为（)1）0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
122
等效的定义：如果一个单口网络N和另一个单口网络N’的电压、电流关系完全相同，亦即它们在u-i平面上的伏安特性曲线完全重叠，则这两单口网络便是等效的。
3
126
一个含受控源及电阻的有源单口网络和一个只含电阻的单口网络一样，可以等效为一个电阻。这是一般规律，是可以证明的。在含受控源时，等效电阻可能为负值。（可能为0，也可能无穷大。）
电路分析基础概念题集锦
2015年7月制作者：张雪艳
序号
页码
电路分析基础概念
1
46
（1）设任意电路的节点数为n，则独立的KCL方程为（n-1）个，且为任意的（n-1）个。
（2）给定一平面电路：
（a）该电路有[b-(n-1)]个网孔；
（b）[b-(n-1)]个网孔的KVL方程是独立的。
（注：把KVL运用到每一网孔，从而得到独立的KVL方程，这只是一种方法而已，而且这一方法只能用于平面电路，还有可以获得KVL独立方程的其他方法，但不论用什么方法，独立的KVL方程的数目总是[b-(n-1)]个。能提供独立的KCL方程的节点，称为独立节点；能提供独立的KVL方程的回路称为独立回路。）
14
44
KCL、KVL、和元件的VCR是对电路中各电压变量、电流变量施加的全部约束。
只取决于互联形式的约束，称为拓扑约束。
只取决于元件性质的约束，称为元件约束。
15
64
立足于网孔的分析只适用于平面电路。
16
73-74
式中： 分别称为节点1、节点2、节点3的自电导，它们分别是各节点上所有电导的总和。
称为节点1和节点2的互电导，它是该两节点公有电导的负值，即 。出现负号是由于 都假定为电压降的缘故。
在某一时刻电容的电流取决于该时刻电容电压的变化率。电容有隔直流的作用。
8
175
电感的VCR： （注：此式必须在电流、电压参考方向一致时才能使用。）
在某一时刻电感的电压取决于该时刻电流的变化率。电感对直流起着短路的作用。
9
164
电阻两端只要有电压（不论是否变化），电阻中就一定有电流。
10
192
当电路到达稳态（直流稳态）时，电容相当于开路，而电感相当于短路。
分别为其下标数字所显示节点间的互电导，分别为有关两节点间共有电导的负值。
分别为电流源输送给节点1、2、3的电流的代数和。
11
204
该式是一个由 开始随时间衰减的指数函数。
12
188
暂态（瞬时）响应分量
此即为在 时电容电压随时间变化的规律，其中核心的部分乃是指数函数 ，它是随时间t按指数规律衰减的。
Байду номын сангаас13
8
在分析电路时，既要为通过元件的电流假设参考方向，也要为元件两端的电压假设参考极性，常采用关联的参考方向：电流参考方向与电压参考“+”极到“-”极的方向一致，即电流与电压降参考方向一致。
4
149
1.接在复杂网络中的T型或Ⅱ型网络部分的等效互换：
5
169
“电容电压不能跃变”前提：当电容电流为无界时就不能运用。
6
169
某一时刻的电容电压取决于在此之前电流的全部历史，因此，可以说电容电压有“记忆”电流的性质，电容是一种记忆元件。
7
163
电容的VCR： （注：这一公式在u和i参考方向一致的前提下才能使用。）
