色标传感器R58详细设置方法
R58 单色标准型色标传感器使用手册说明书
产品特点白色或蓝绿色LED光源可选，适合专业级用户 可检测16级灰度和低对比度色标 高速，最快响应时间50μs特长景深 +/-3mm，适合抖动场合 双极性输出NPN/PNP和模拟量输出电位器调节开关阈值输出, 方便现场操作型号焦距光源接线方式工作电压输出形式光斑方向R58CW1 5芯2m 电缆R58CW1Q 白光5针Euro 型接插件式R58CG1 5芯2m 电缆R58CG1Q10mm蓝绿光5针Euro 型接插件式10~30V 双极性NPN/PNP 模拟量0~10mA与侧面平行模式设定DIP 开关功能1ON=暗态操作（D.O ）OFF=亮态操作（L.O ）2ON=正常输出OFF=50ms 非重复单稳态触发输出3ON=正常输出OFF=50ms 关延时2&3ON=正常输出OFF=100ms可重复单稳态触发输出4ON=显示10段亮度标志OFF=不显示10段亮度标志R58聚焦式-R58的调节方式标准色标传感器亮态 暗态供电电压和电流 10~30V dc （10%最大纹波），空载电流小于70mA保护电路输入反极性保护和瞬时过电压保护；输出具有上电误脉冲保护和持续过载及短路保护输出形式双极性晶体管输出：一路为PNP 输出，一路NPN 输出模拟量输出为电流型，可根据接受的光强度输出相应的电流额定输出开关量输出：输出每路最大电流为150mA ，截止状态漏电流30V 时小于10μA导通状态电压降：NPN 输出方式150mA 时小于2V ；PNP 输出方式150mA 时小于1.5V 模拟量输出：最大负荷电压降：输入电压减7V检测光斑矩形光斑，在离镜头10mm 处尺寸为1.2mm ×3.8mm 调整方式使用外部调节旋钮可进行15圈灵敏度调节四位DIP 开关设定不同功能工作环境温度：-10℃~+55℃，最大相对湿度：90%，50℃防护等级 NEMA6，IP67抗震动和冲击性符合IEC68-2-6和IEC68-2-27标准应用说明当检测强反光物质上的色标时，应将传感器倾斜5～15度固定，尽量避免将传感器垂直于强反光物质表面安装；为了可靠检测，尽可能减小被测物的抖动。
色标传感器
色彩标志传感器R55F:高灵敏度光纤式色标传感器外形紧凑的晶体管输出传感器可以以10,000 Hz 的反应频率检测16 个等级的灰度差别。
可以选配玻璃或塑料光纤。
见第4 - 5页，R55E:微处理器控制的精密色标传感器简易精确的编程方式，可以实现最高的灵敏度，具有按键编程和最为方便的调节方式。
见第6页，邦纳具有丰富的色标检测传感器，适于各种灰度等级的检测，包括OEM 配套客户应用量较大的经济型产品，及可解决高难度色标及低对比度检测应用的高端产品。
2Banner 为色彩标志控制系统提供多种检测方案R55:高性能色标传感器可靠的、性能优异的晶体管输出传感器，带有DIP 开关可以实现三种输出时间逻辑。
见第7页，MINI-BEAM Expert TM :智能型光电开关采用世界上最流行的外壳形状，使用按键示教识别亮态和暗态光强度。
见第8页，D11 & D11 Expert TM :塑料光纤式传感器轨道安装的塑料光纤式传感器。
系列中包含红色、绿色、白色和蓝色光源可供选择。
见第8页，SL & SLE 系列:对射式一体化光电开关坚固的一体化对射式光电开关，无需对准，是检测透明膜上色标的理想产品。
见第9页，SLC1 系列:标签检测器高精度的高速标签检测器，自适应数字逻辑系统( ADL )保证检测器自动准确地区分标签和底膜，无需调整。
见第9页，玻璃和塑料光纤:将检测光导入不易靠近的检测位置或恶劣的检测环境，具有多种不同的检测头形状可供选择，可以根据特殊的要求设计和制作特殊的光纤。
见第18 - 23页，3每秒动作10,000 次由于有着的50µs 的反应速度，使R 系列色标传感器能够满足您最快的检测需要。
同时您也可以使用更小的色标。
在很多场合下，您甚至可以在包装材料上不印任何色标，而使孔点作为标志。
另外，内部的延时和单稳态输出时间逻辑(仅R55 系列) 可以直接输出至慢速的执行机构，如PLC 等。
色差计(CR300)使用方法

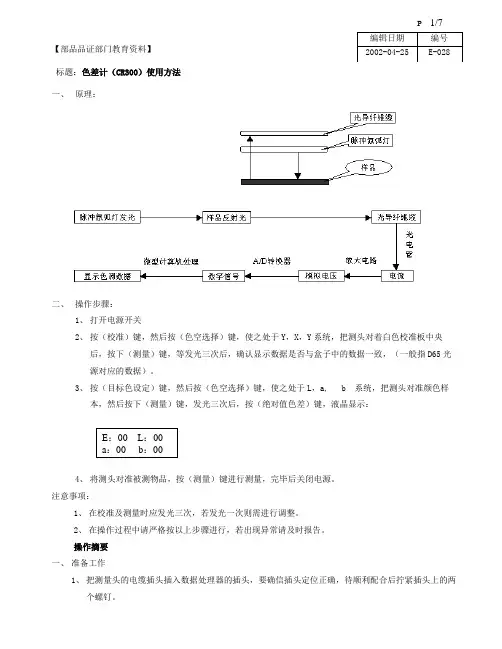

【部品品证部门教育资料】标题：色差计（CR300）使用方法一、 原理：二、 操作步骤：1、 打开电源开关2、 按（校准）键，然后按（色空选择）键，使之处于Y ，X ，Y 系统，把测头对着白色校准板中央后，按下（测量）键，等发光三次后，确认显示数据是否与盒子中的数据一致，（一般指D65光源对应的数据）。
3、 按（目标色设定）键，然后按（色空选择）键，使之处于L ，a, b 系统，把测头对准颜色样本，然后按下（测量）键，发光三次后，按（绝对值色差）键，液晶显示：4、 将测头对准被测物品，按（测量）键进行测量，完毕后关闭电源。
注意事项：1、在校准及测量时应发光三次，若发光一次则需进行调整。
2、 在操作过程中请严格按以上步骤进行，若出现异常请及时报告。
操作摘要 一、 准备工作1、 把测量头的电缆插头插入数据处理器的插头，要确信插头定位正确，待顺利配合后拧紧插头上的两个螺钉。
2、把6枚AA尺寸的电池装入数据处理器底部的电池盒内，要确信电池的安装位置正确。
3、把一卷热敏纸装入数据处理器的纸盒内，步骤如下：a、把数据处理器的电源电门扳到ON位。
b、取下纸盒盖子，把热敏纸的引头插入到纸盒前面底部的槽内。
c、按下并按住“PAPER FEED”按键，直到热敏纸穿过打印机。
d、盖好纸盒盖子。
二、操作INDEX SET（标志设定：显示功能选择项）：用Y/N来改变设定。
1、按INDEX SET（标志设定键）“print”Y（每次测量后自动打印）/N（无自动打印）“Color Space”Y（只在使用中的色空间才打印出来）/N（在所有色空间都打印出来）。
2、按（上卷键）“Data Protect:”N（在测量数为300以后，再要有的测量数将取代最老的测量数）/Y（在测量数为300以后不再储存新的测量数）。
“Multi Measure:”N（当按下MEASURE键或测量按钮时，取得一个测量结果）/Y（当按下MEASURE键或测量按钮时，可取得3个测量结果并取其平均：平均数用作测量数据）3、按（上卷键）“Multi Cal:”N（测量只以由用户选定的校准通道为根据）/Y（测量将以储存了校准数据的所有样准通道为依据）。

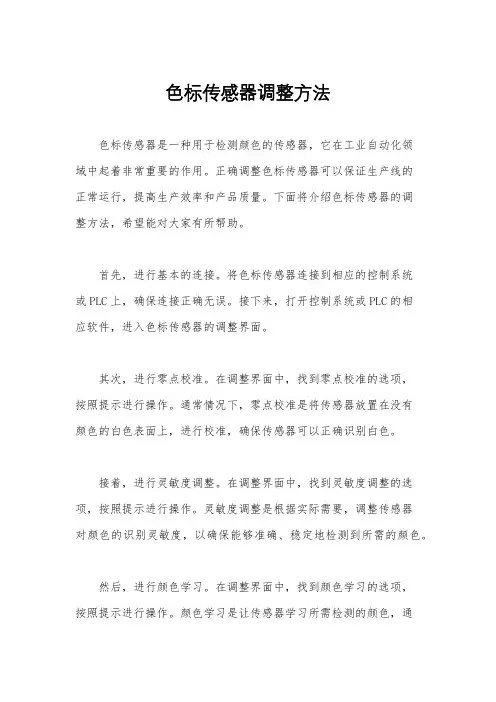

色标传感器调整方法
色标传感器调整方法色标传感器是一种用于检测颜色的传感器，它在工业自动化领域中起着非常重要的作用。
正确调整色标传感器可以保证生产线的正常运行，提高生产效率和产品质量。
下面将介绍色标传感器的调整方法，希望能对大家有所帮助。
首先，进行基本的连接。
将色标传感器连接到相应的控制系统或PLC上，确保连接正确无误。
接下来，打开控制系统或PLC的相应软件，进入色标传感器的调整界面。
其次，进行零点校准。
在调整界面中，找到零点校准的选项，按照提示进行操作。
通常情况下，零点校准是将传感器放置在没有颜色的白色表面上，进行校准，确保传感器可以正确识别白色。
接着，进行灵敏度调整。
在调整界面中，找到灵敏度调整的选项，按照提示进行操作。
灵敏度调整是根据实际需要，调整传感器对颜色的识别灵敏度，以确保能够准确、稳定地检测到所需的颜色。
然后，进行颜色学习。
在调整界面中，找到颜色学习的选项，按照提示进行操作。
颜色学习是让传感器学习所需检测的颜色，通常情况下，将所需的颜色样本放置在传感器前方，进行学习，确保传感器可以准确地识别所需的颜色。
最后，进行实时监测。
在调整界面中，找到实时监测的选项，按照提示进行操作。
实时监测是将传感器放置在实际工作环境中，进行监测，确保传感器可以稳定、准确地工作。
通过以上的调整方法，可以有效地调整色标传感器，确保其可以准确、稳定地检测所需的颜色。
在实际操作中，还需要根据具体的情况进行调整，以达到最佳的效果。
总之，正确调整色标传感器对于工业自动化生产线的正常运行非常重要。
希望以上介绍的调整方法能够帮助大家更好地使用色标传感器，提高生产效率和产品质量。
祝大家工作顺利！。
色标传感器使用说明书
色标传感器使用说明书产品部件说明:输出电路:NPN 型号PNP 型号安装方法:* 安装在DIN 轨道上1、将主机底部的卡槽与轨道对齐。
按箭头 1 的方向推动主机的同时使其往箭头 2 的方向倾斜。
2、拆卸传感器的方法是，在朝箭头 1 的方向推动主机的同时，朝箭头 3 的方向提升主机。
* 安装到墙壁上(仅适用于主模块)将模块放到选配的安装架上，将其安装到一起，并使用两个 M3 螺钉固定住，连接光纤模块1, 按箭头 1 所示的方向开启防尘盖。
2, 按箭头 2 所示的方向往下移光纤锁杆。
3, 将光纤模块记号上标记的长度插入光纤孔。
4, 按箭头 4 所示的方向往下移光纤锁杆。
5, 如果使用较薄的光纤模块，则需要使用随其提供的转接器。
6, 如果没有连接正确的转接器，则薄型光纤模块将不能正确地检测目标物。
（转接器随光纤模块提供。
)7, 若将同轴反光型光纤模块连接到放大器上，应将单芯光纤连接到发射器侧而将多芯光纤连接到接收器侧。
设置灵敏度* MARK 模式下两点校准:1,在光纤头前方没有放置任何工件时,按 SET(设置)按钮(按键时间不超过 2 秒).2,将一个工件放置在光纤前方,按 SET(设置)按钮(按键时间不超过 2 秒).两个步骤测出的数值以及 RGB 检测通道会显示在屏幕上并自动记忆储存.* C 或 CI 模式下的校准自学习：把光纤对准需要检测的颜色，按下一次 SET 就可以了，传感器会自动记录当前的颜色匹配值及光亮值，作为正常工作时的判断标准.MATK 是普通的色标检测模式，放大器会选择 RGB 通道中的一个作为判断通道。
C 模式时通用的颜色匹配检测模式，千分之一千表示颜色完全相同，一般认为千分之 900 就是一种颜色。
CI 是颜色+光亮值模式，用来精确检测物体的颜色以及物体的光亮值。
千分之 1000 表示完全相同。
C 模式下物体在光纤前面晃动也可以正常检测，CI 模式下，物体在光纤前面有任何晃动都会造成信号值急剧减小，从而传感器认为 CI 不匹配。
高速色标传感器能够自动设置最佳对比度

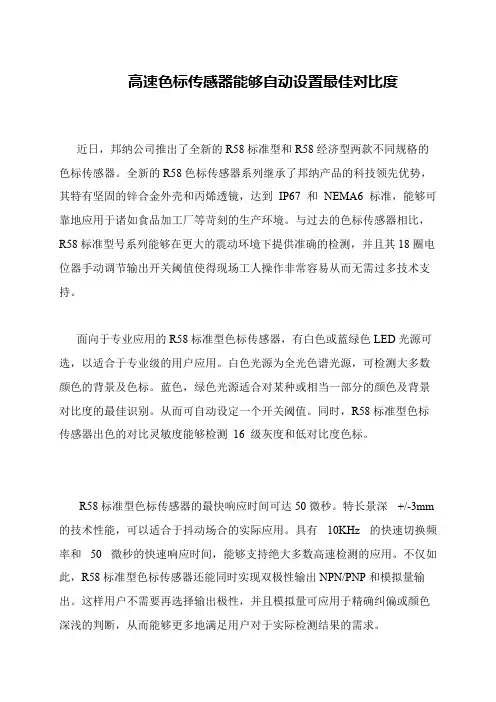

高速色标传感器能够自动设置最佳对比度
近日，邦纳公司推出了全新的R58标准型和R58经济型两款不同规格的色标传感器。
全新的R58色标传感器系列继承了邦纳产品的科技领先优势，其特有坚固的锌合金外壳和丙烯透镜，达到IP67 和NEMA6 标准，能够可靠地应用于诸如食品加工厂等苛刻的生产环境。
与过去的色标传感器相比，R58标准型号系列能够在更大的震动环境下提供准确的检测，并且其18圈电位器手动调节输出开关阈值使得现场工人操作非常容易从而无需过多技术支持。
面向于专业应用的R58标准型色标传感器，有白色或蓝绿色LED光源可选，以适合于专业级的用户应用。
白色光源为全光色谱光源，可检测大多数颜色的背景及色标。
蓝色，绿色光源适合对某种或相当一部分的颜色及背景对比度的最佳识别。
从而可自动设定一个开关阈值。
同时，R58标准型色标传感器出色的对比灵敏度能够检测16 级灰度和低对比度色标。
R58标准型色标传感器的最快响应时间可达50微秒。
特长景深+/-3mm 的技术性能，可以适合于抖动场合的实际应用。
具有10KHz 的快速切换频率和50 微秒的快速响应时间，能够支持绝大多数高速检测的应用。
不仅如此，R58标准型色标传感器还能同时实现双极性输出NPN/PNP和模拟量输出。
这样用户不需要再选择输出极性，并且模拟量可应用于精确纠偏或颜色深浅的判断，从而能够更多地满足用户对于实际检测结果的需求。
R58产品设定方法
传感器的设定方法R58色标传感器共三种设定方法：A．灵敏度静态设定方式：1．按住STATIC 2S以上，LO和DO绿色指示灯交替闪烁，黄色输出指示灯亮，此时进入设定状态2．让传感器感知被测物（色标），单击STATIC，稍候，黄灯灭3．让传感器感知背景，再次单击STATIC，10段接收光强指示灯的某一段闪烁，然后固定在某一处，同时LO和DO两个绿色指示灯一个灭，另一个变为常亮，此时传感器已进入了运行状态。
备注：如先感应背景后感应色标，则开关输出会变成反向，既动作长闭和长开点的进行互换了。
B．灵敏度动态设定方式：1．按住DYNAMIC，LO和DO绿色指示灯交替闪烁，黄色输出指示灯灭，此时进入设定状态2．让传感器交替感知被测物和背景4-5次，松开按键，10段接收光强指示灯的某一段闪烁，然后固定在某一处，同时LO和DO两个绿色指示灯一个灭，另一个变为常亮，传感器进入了运行状态。
C手动调节设定方式1．对应引起误动作的色标，按-（STATIC）或+（DYNAMIC）键，调节到传感不进行动作的值，光强指示灯会变化。
2．让传感器感知被测物（需要检测的色标位置），按-（STATIC）或+（DYNAMIC）键，调节到传感进行动作的值，光强指示灯会变化。
这时可屏蔽掉误动作的色标点。
注：对于色标区别难度不是很大的地方，需要采用手动调节的设定方式：先采用静态设定的方式，设定好后传感器已选择了最佳光源，在采用手动调节设定方式，屏蔽掉误动作的地方。
设定输出模式1．同时按住STATIC和DYNAMIC 2S以上，接收光强指示灯灭，传感器进入设定状态2．单击STATIC或DYNAMIC，可在LO和DO以及输出脉宽延时之间进行选择3．同时按住STATIC和DYNAMIC 2S以上，接收光强指示灯亮，传感器进入运行状态。
按键锁定/解锁：1给远程示教线（灰）连续提供四个低电位脉冲，按键被锁定2再连续提供四个低电位脉冲，按键解锁。
手动调整光源：1，同时按“动态+、静态-”按钮2s，进入设定状态。
M991彩色监视器彩色监视器 快速设定指南
Dell ™ M991彩色监视器快速设定指南安全指示当连接及使用监视器时，请遵守以下的安全指导规则∶· 请确定您的监视器的电力比率可以在贵国的AC 电源下使用。
· 请将监视器放置於靠近电子插座的位置。
· 请将监视器放置於坚固的表面上，并请小心操作监视器。
萤幕如果掉落地面，或予以重击，或以尖锐或具腐蚀性的物体触碰，将导致严重的损坏。
· 请将监视器放置於湿度低、灰尘少的位置。
· 如果电源线已经损坏，则请千万不要使用监视器。
请不要将任何物品放置於电源线上，并且不要将电源线放置於人们可能时常会踩踏的走道上。
· 请不要将任何金属物品插入监视器的开口中。
这麽做可能会造导致电击的危险。
· 为了避免电击的危险，请绝对不要触摸监视器的内部。
只有合格的技术人员可以开启监视器的外壳。
· 当您要将监视器的插头从插座上拔除时，请务必握住插头的位置，而不要握住电线。
· 监视器机壳上的开口是做为通风用的。
为了防止过热情况产生，请勿将这些开口阻塞或盖住。
同时，也请勿在床上、沙发上、毛皮地毯上或其他较软的表面上使用监视器。
这麽做将会导致机壳底部的通风口阻塞。
如果您将监视器放置於书架或其他封闭的空间中，则请务必保留足够的通风空间。
· 请勿将监视器暴露於於雨水中，或在接近水气的地方使用监视器。
如果监视器意外遭水淋湿，则请先将插头拔掉，并立即与授权经销商联络。
如有必要，您可以用沾湿的软布来擦拭监视器，但请务必先将监视气的插头拔掉。
· 如果您的监视器无法正常操作 - 特别是如果有不正常的声音或气味出现时 - 请立即将插头拔掉，并与授权经销商或服务中心联络。
将监视器连接到电脑上1. 将电脑电源关闭，并拔下电源线。
2. 将讯号电缆的蓝色接头连接到电脑後方的蓝色视讯连接埠上。
请将拇指螺丝拴紧，但不要拴得过紧。
3. 将监视器的电源电缆完全地插入监视器後方的电源连接埠中。
色标传感器调整方法
色标传感器调整方法色标传感器是一种用于检测物体颜色的传感器，它在工业自动化领域有着广泛的应用。
正确调整色标传感器对于保证生产线的正常运行至关重要。
本文将介绍色标传感器的调整方法，帮助您更好地使用和维护色标传感器。
首先，确保传感器处于正常工作状态。
检查传感器的供电电压和接线情况，确保传感器能够正常工作。
另外，还需要检查传感器的灵敏度调节旋钮，确保其处于合适的位置。
接下来，选择合适的色标。
在进行传感器调整之前，需要选择一种合适的色标样本，通常是与被检测物体颜色相近的样本。
将色标样本放置在传感器的检测范围内，确保样本的颜色能够准确地被传感器检测到。
然后，进行传感器的调整。
通过旋钮或者调节器，逐步调整传感器的灵敏度，使其能够准确地检测到色标样本的颜色。
在调整的过程中，需要注意传感器的指示灯或者显示屏，确保传感器的输出能够准确地反映色标样本的颜色。
在调整完成后，需要进行实际的检测。
将被检测物体放置在传感器的检测范围内，观察传感器的输出是否能够准确地反映被检测物体的颜色。
如果发现传感器输出与实际颜色不符，需要重新进行调整，直到传感器能够准确地检测到被检测物体的颜色。
最后，进行稳定性测试。
在进行传感器的调整后，需要对传感器进行稳定性测试，确保传感器在长时间运行过程中能够保持良好的检测性能。
可以通过放置不同颜色的样本来测试传感器的稳定性，观察传感器的输出是否能够稳定地反映样本的颜色。
通过以上的调整方法，可以帮助您更好地使用和维护色标传感器，确保其能够准确地检测物体的颜色，保证生产线的正常运行。
希望本文能够对您有所帮助，谢谢阅读！。
R58A设定方法
R58A 色标传感器设定方法
固定聚焦检测位置10 mm ± 3 mm (0.39" ± 0.12")
Sensor Setup
传感器设定
1. Align light spot to mark.
光点对准色标
2. Turn Potentiometer in the direction shown by green LED until it switches. 转动电位器，直到指示灯亮。
（如右图所示）
3. Align light spot to background.
光点对准背景
4. Turn potentiometer, and count turns, in the direction shown by green LED until it switches.
转动电信器，并记下转动圈数，直到指示灯亮（如右图所示）
5. Turn potentiometer back half the number of turns from step 4.
往回转动电信器，转动圈数为第4步的一半。
6. Select Light Operate or Dark Operate.
选择亮态操作或暗态操作。
Features
产品特点：
1. Amber Output Indicator
黄色输出指示灯
2. Green Setup Indicators
绿色安装指标灯
3. Switching Threshold Potentiometer
开关阈值电位器
4. LO/DO Selection Switch
亮态/ 暗态选择开关。
色标感应器工作原理及调试方法
455，则把设定值设置为410，设定值小于检测值，传感器输出out1， 判定NG。
检测值
图1（胶纸没有撕掉）
注： [ Auto ]:自动选择C+I或C模式中最适合的模式 [ 500ms ]：响应时间 [ N.O. ]：常开逻辑 [ C+I ]:用颜色成分和明暗（受光量）来检测 [ C ]:用颜色成分来检测
Jerry 调试方法 讲课堂
最后，保证激光感应位置正确的条件下，我们根据两种NG情况分别设置传感器的设定值。情况一，胶纸 没有撕掉的调试方法如下（输出out1）：
注： [4out 2bank]:4输出信号2分组
Jerry 模式选择及参数设置 讲课堂
然后，在基本界面长按MODE按钮3s以上进入以下设定界面，我们需要设置的参数有以下：
1.【Detect All】中选择[ Auto] 2.【Response Time】中选择[ 500ms ] 3.【Bank1 Logic】中选择[ N.O. ]
胶纸整个被撕掉
胶纸没有撕掉
胶纸正常撕掉
3
Jerry 便利功能 讲课堂
初始化 一开始接触到传感器时，不知道其内部参数的状态或者调试过程中参数状态已乱（正常使用中的
产品禁止初始化），这时我们可以选择初始化传感器（注：初始化后会自动跳到另一个界面进行初 始化后需要的设定，详见后续介绍）操作方法：按住MODE按钮和按SET按钮5次。 防呆
检测值
图5（胶纸正常撕掉）
图6 设定值
Jerry 调试方法 讲课堂
色标传感器调整方法
色标传感器调整方法色标传感器是一种应用广泛的光电传感器，用于检测物体表面的颜色，通常用于自动化生产线上的物料分拣、颜色识别等领域。
正确调整色标传感器对于保证生产线的正常运转和产品质量至关重要。
接下来，我们将介绍色标传感器的调整方法，希望对您有所帮助。
首先，确保传感器处于工作状态。
在进行调整之前，需要确认传感器已经正确安装并通电，确保传感器处于正常工作状态。
如果传感器处于故障状态，需要先进行故障排除，确保传感器能够正常工作。
其次，进行传感器的基本设置。
根据实际情况，设置传感器的工作模式、灵敏度等参数。
不同的应用场景可能需要不同的设置，需要根据实际情况进行调整。
一般来说，传感器的灵敏度设置过高会导致误检，设置过低会导致漏检，需要根据具体情况进行调整。
接着，进行传感器的颜色学习。
在调整色标传感器时，通常需要进行颜色学习，即让传感器学习被检测物体的颜色。
这一步通常需要在实际生产线上进行，将待检测的物体放置在传感器前方，让传感器学习物体的颜色。
在学习过程中，需要确保物体的颜色与传感器学习的颜色一致，以确保传感器能够准确识别颜色。
然后，进行传感器的位置调整。
传感器的位置对于检测效果有着重要的影响，需要确保传感器与被检测物体的距离、角度等参数符合要求。
通常情况下，传感器需要与被检测物体保持一定的距离，以确保传感器能够准确识别颜色。
同时，传感器的安装角度也需要进行调整，确保能够正对被检测物体。
最后，进行实时监测和调整。
在生产线运行过程中，需要对传感器进行实时监测，确保传感器的检测效果符合要求。
如果发现传感器的检测效果有异常，需要及时进行调整，以确保生产线的正常运转。
总结，色标传感器的调整是一个需要耐心和细致的工作，需要根据实际情况进行调整，确保传感器能够准确识别颜色，保证生产线的正常运转。
希望以上内容能够对您有所帮助，谢谢阅读！。
颜色传感器使用方法
颜色传感器使用方法
嘿，颜色传感器这玩意儿，用起来还挺有门道呢。
拿到颜色传感器，先好好瞅瞅它。
看看各个零件是不是都齐全，有没有损坏啥的。
就跟买了个新玩具，得先检查检查一样。
要是有问题，赶紧找卖家换一个。
然后呢，得找个合适的地方安装它。
不能随便找个地儿就安上，得考虑光线啊、角度啊这些因素。
要是安得不好，可能就测不准颜色了。
就像拍照得找个好角度，才能拍出好看的照片。
安装好后，就得开始调试了。
打开电源，看看传感器是不是正常工作。
可以拿几个不同颜色的东西放在它前面，看看它能不能准确地识别出颜色。
要是识别不准，就得调整一下参数啥的。
就跟调收音机似的，得找到合适的频率才能听得清楚。
在使用的过程中，要注意保持传感器的清洁。
要是上面有灰尘或者污渍，可能会影响它的测量结果。
可以用干净的布或者纸巾轻轻擦一擦。
就像擦眼镜一样，得小心点，别把镜片擦花了。
还有啊，不同的颜色传感器可能有不同的使用方法，得仔细看说明书。
别自以为是的瞎鼓捣，不然可能会把传感器弄坏。
就像玩游戏得先看规则，不然容易犯规。
我给你讲个事儿哈。
有个小伙伴，他想用颜色传感器做个小发明。
一开始他也不太会用，安装的时候随便找了个地方，结果测出来的颜色老是不对。
后来他仔细看了说明书，重新调整了安装位置和参数，这下就准了。
他可高兴了，说以后做事情得认真点，不能马虎。
所以啊，颜色传感器用起来得小心谨慎，按照正确的方法来，才能发挥出它的作用。
不然啊，白浪费时间和精力。
某公司色差仪的使用方法
TCP 療列色差仪使用方法色差计使用之前，应先检查电源电缆、传感器接口是否连接正确，以及检 查功能选择开关是否设定为便携式测量方式。
检查完毕后，方可打开仪器开关 进行测量操作。
具体操作如下：1、 将传感器电缆插入仪器背面的传感器接口。
2、 将电源电缆插入仪器背面的电源接口。
3、 将功能选择开关“二”端按下。
4、 打开电源开关，仪器进行预热。
便携式色差计将外部传感器输入信号进行放大、采集处理，并使用液晶显 示屏和微型打印机输出测量结果。
整个仪器的操作都是围绕着按键和液晶屏来 进行的，大致的操作流程如下：设置及打印平均值设置。
另外从参数设置到测量一般样品整个过程中都可以通 过触发 ＜复位 ＞键进行系统复位，每次复位后系统自动跳转到参数设置界面。
Lab从图中可以看出，参数设置主要包括表色系统设置、测量类别设置、1初始界面系统启动后，首先显示下面的界面，延时约 5秒后将跳转到预热界面。
2. 预热界面此时用户应该将探测器放在标准白板上， 进行仪器预热。
当预热一小时后, 按下 ＜ 确定〉键显示预热结束界面，随后将进入参数设置。
3. 表色系统选择界面在预热结束后，最先进入的就是表色系统选择界面。
表色系统分为亨特均 匀色空间和CIE1976L*a*b*均匀色空间，根据屏幕提示的内容进行选择，具体操 作如图3-1或图3-2所示图3-14. 测量类别选择界面设置完表色系统后，进入测量类别选择界面。
测量类别主要包括反射色样 品测量和透过色样品测量，根据屏幕提示的内容进行选择，具体操作如图 4-1或图4-2所示。
具体操作详解--- 表色丢统设置 --当前的表色系统是亨特坐标L a,b ）；若 选择二血19花坐标0A 达作为新的表色系 统，请按下■（确定》键；百则按下＜职消〉键进行 下一步操作。
表色系统设置--一当前的表色系统是CIE1976坐标（LA 厲也 坯）,若选择亨特坐标（U 6 b ）作为新的表色 系统，请按下＜确定）■键；否则按下＜取消）■键 进行下一步操作。
BNNER R58 传感器 说明书
美国邦纳传感器
R58 色光源的
专家型色标传感器
• 自含红、绿、蓝三色LED光源，简单示教后，可自动选择合适的光源
• 检测色彩对比度性能优异，可检测16级灰度和低对比度色标
• 简便的按键编程方式，包括静态设定、静态单点设定、动态设定和远程设定
以及手动灵敏度调整
• 超快的、10 KHz开关频率
• 十段柱状LED，可清晰显示接收光强• 模拟量输出可显示出信号的强弱
• 亮/暗态操作，带30毫秒开延时及30
毫秒闭延时。
• 适用于食品处理应用，防护等级P67，
NEMA6
•可进行静态/动态示教并附加手动调
节
• 开机即可应用并可稳定地工作于不同
温度环境下
• 平面定位
• 灌装定位
• 成型/灌装/封口
（例如小糖果包、
一次灌装12个，封
装）
• 材料切断定位。
BANNER传感器的设定方法(1)
设定检测窗口--其窗口都是针对 OUTPUT2（黑线）来设定的 设定方法与 Q50 模拟量输出的设定方法相同 单点设定 让传感器在同一点对被测物进行两次设定，则传感器在其最近检测距离与此点之间形 成一个检测窗口。在此窗口内，OUTPUT2 导通；在此窗口外，OUTPUT1 导通。 按键锁定/解锁 同 Q50 模拟量输出的设定方法
Q45U 双开关量输出：无远程示教功能，不能锁定按键 设定独立的检测窗口（最小检测窗口尺寸：长距离-25mm，短距离-10mm） 1． 按住按键 2S 以上，绿色电源指示灯灭，黄色指示灯亮，传感器进入设定状态 2． 将被测物放在第一点，单击按键，稍候，黄灯闪烁 3． 将被测物放在第二点，单击按键，稍候，绿灯变亮。此时检测窗口设定完毕，传 感器进入运行状态。 单点设定（窗口尺寸：长距离-50mm，短距离-10mm ） 让传感器在同一点对被测物进行两次设定，则传感器自动形成一个以此点为中心前 后各 25mm 或 5mm 的检测窗口。
SLE10（30）：有远程示教功能（低电位脉冲），能锁定按键 设定灵敏度 静态设定 1． 按住按键 2S 以上，直到绿色（红绿双色）电源指示灯闪烁红色或熄灭，黄色输 出指示灯亮 2． 让传感器感知被测物，单击按键，黄色输出指示灯熄灭（此条件为传感器输出 ON 之条件） 3． 让传感器感知背景，单击按键，红色指示灯变绿，传感器进入运行状态（此条 件为传感器输出 OFF 之条件）。 动态设定 1． 同上 2． 双击按键，进入动态设定模式：红灯变亮，黄灯以 0.5Hz 频率闪烁 3． 按住按键 2S 以上，直到红灯和黄灯均变为常亮 4． 让传感器交替感知被测物和背景 4-5 次，松开按键，稍候，绿灯变亮，进入运行 模式。 按键锁定/解锁 给远程示教线（灰）连续 4 个低电位脉冲，绿灯闪烁 1 次，然后常亮，按键锁定， 自动进入运行状态；再提供 4 个低电位脉冲，按键解锁。
DR-RY08 用户手册
16
安装固定孔，共 2 个；左上、右下各 1 个；
2.2. 设置说明
模式更改
长按“SET”保持 2 秒，进入设置模式，短按“SET”键，将闪烁光标移动到模式位，按“+”、
“-”键，改变模式；
长按“SET”保持 2 秒，保存并退出设置；
不按任何键，30 秒后自动不保存退出；
显示
模式说明
0.92 1.92 2.08 3.a6 4.c3 5--
12
模块进入手动强切模式，慢速闪烁，每秒钟亮灭 1 次；
模块进入外部强切模式，快速闪烁，每秒钟亮灭 2 次；
13
复位按钮，处理器复位/重起；
外部强切；
14
接通 Override 两结点，则进入外部强切模式，继电器设置为预置的强切通断状
态，模块只受控于本地面板操作，所有总线操作无效；
15
导轨安装插锁，共 2 个；左下、右下各 1 个 ；
模块进入外部强切模式，快速闪烁，每秒钟亮灭 2 次；
8 通道状态指示与键盘输入；
8
LED 1~8 亮灭指示通道 1~8 通断状态；
按键 1~8 用于本地设置继电器通道 1~8 通断；
设置按键 “SET”、“+”、“-”
9
按住“SET”保持 2 秒，数码管闪烁，则进入设置模块，详细操作见后 2.2； 保存并退出：在设置状态下，长按“SET”2 秒则保存并退出；
ID 更改 长按“SET”保持 2 秒，进入设置模式，短按“SET”键，将闪烁光标移动到 ID 的高/低位， 按“+”、“-”键，改变 ID 值； 长按“SET”保持 2 秒，保存并退出设置； 不按任何键，30 秒后自动不保存退出；
波特率快捷更改（只适用于 2，3，4 模式） 长按“SET”保持 2 秒，进入设置模式，短按“SET”键 3 次，三位数码管同时闪烁当前波特 率数值，按“+”、“-”键，改变波特率值； 长按“SET”保持 2 秒，保存并退出设置； 不按任何键，30 秒后自动不保存退出；
如何使用颜色传感器
如何使用颜色传感器方法1：把颜色传感器放到白色物体上，打开红色滤波器，此时传感器会发出频率，对发出的频率进行计数，当计数到255时，有一个时间，把这个时间记为t1。
关上绿色滤波器，此时传感器可以收到相同频率，对频率展开计数，当计数至255时，有另一个时间，把这个时间记为t2。
关上蓝色滤波器，此时传感器可以收到另一个相同频率，对频率展开计数，当计数至255时，有第三个时间，把这个时间记为t3。
再把传感器放在试样物体上，关上红色滤波器，在t1时间内统计数据计数个数，把这个个数记为n1。
关上绿色滤波器，在t2时间内统计数据计数个数，把这个个数记作n2。
打开蓝色滤波器，在t3时间内统计计数个数，把这个个数记为n3n1n2n3共同组成列先卡测物体的三基色方法2：把颜色传感器放到白色物体上，设置定时器为一定时间，打开红色滤波器，此时传感器可以收到频率，对收到的频率展开计数,把这个数记为n1。
打开绿色滤波器，此时传感器会发出不同频率，对频率进行计数,把这个数记为n2。
打开蓝色滤波器，此时传感器会发出另一个不同频率，对频率进行计数，把这个数记作n3。
分别除以255/n1、255/n2、255/n3。
再把传感器放到待测物体上,定时器设置相同时间，打开红色滤波器，此时传感器可以收到频率，对收到的频率展开计数,把这个数记为x1。
打开绿色滤波器，此时传感器会发出不同频率，对频率进行计数,把这个数记为x2。
打开蓝色滤波器，此时传感器会发出另一个不同频率，对频率进行计数，把这个数记作x3。
分别除以255/n1、255/n2、255/n3。
待测物体的三基色为255*x1/n1、255*x2/n2、255*x3/n3。
色标传感器R58详细设置方法
R58设置方法传感器各灯与按键的作用：一．先对传感器进行一个简单的设置. 1．同时按住“+”和“－”2秒以上时，当出现8柱的指示灯熄灭，松开按钮，则进入设置状态。
2．再按“+”或“－”按钮，对传感器进行设置，循环显示如下图：U n R e g i s t er e d其图中： LO 灯亮：表示亮态， DO 灯亮：表示暗态 LO 灯亮 OFF 灯亮：表示亮态关延时 LO 灯亮 ON 灯亮：表示亮态开延时 DO 灯亮 OFF 灯亮：表示暗态关延时 DO 灯亮 ON 灯亮：表示暗态开延时 DO 灯亮 ON 灯亮 OFF 灯亮：表示暗态开延时/关延时 DO 灯亮 ON 灯亮 OFF 灯亮：表示暗态开延时/关延时 3．最后也同时按住“+”和“－”2秒以上，则退出设置模式。
二．示教模式 （一）. 静态示教 1．先按住按钮两秒以上，当出现“LO ”和“DO ”闪烁时，则进入静态示教模式。
2．将光标对准色标，按一下“－”按钮，当出现输出灯熄灭时，则色标点已设定OK 。
3．再将光标对准不是色标的地方，按一下“－”按钮，当出现电源灯亮时，则示教OK 。
开关的阀值如下图: 最好取中间值. (二). 动态示教1．先按住“+”按钮两秒以上，则进入动态示教模式。
2．这时请不要放开“+”按钮，继续按住“+”号键，这时让被测物的色标和背景在传感器的光标下移动一次。
3．再将光标对准第二色标的地方，松开“+”按钮，则示教OK 。
开关的阀值如下图: 最好取中间值.Un R e g i s t e r e d（三）.当传感器两点设定好后,也可以通过按“+”或“—”来手动加减增益。
将传感器的对比度调到最佳状态。
三．三色控制1．有时用户只需要一种或两种颜色去检测。
2．这时也可以进行设置。
3．设置方法如下：（1）.同时按住传感器“+”和“—”按纽2S 以上，这时传感器进入设置模式。
（2）.再按住“+”按纽2S 以上，这时传感器将显示123号灯亮。
(完整版)TCS3200颜色传感器使用说明资料
TCS3200颜色传感器是一款全彩的颜色检测器，包括了一块TAOS TCS3200RGB 感应芯片和4个白光LED灯，TCS3200能在一定的范围内检测和测量几乎所有的可见光。
它适合于色度计测量应用领域。
比如彩色打印、医疗诊断、计算机彩色监视器校准以及油漆、纺织品、化妆品和印刷材料的过程控制。
通常所看到的物体颜色，实际上是物体表面吸收了照射到它上面的白光(日光)中的一部分有色成分，而反射出的另一部分有色光在人眼中的反应。
白色是由各种频率的可见光混合在一起构成的，也就是说白光中包含着各种颜色的色光(如红R、黄Y、绿G、青V、蓝B、紫P)。
根据德国物理学家赫姆霍兹(Helinholtz)的三原色理论可知，各种颜色是由不同比例的三原色(红、绿、蓝)混合而成的。
由上面的三原色感应原理可知，如果知道构成各种颜色的三原色的值，就能够知道所测试物体的颜色。
对于TCS3200D 来说，当选定一个颜色滤波器时，它只允许某种特定的原色通过，阻止其它原色的通过。
例如：当选择红色滤波器时，入射光中只有红色可以通过，蓝色和绿色都被阻止，这样就可以得到红色光的光强；同理，选择其它的滤波器，就可以得到蓝色光和绿色光的光强。
通过这三个光强值，就可以分析出反射到TCS3200D传感器上的光的颜色。
TCS3200D传感器有红绿蓝和清除4种滤光器，可以通过其引脚S2和S3的高低电平来选择滤波器模式，如下图。
TCS3200D有可编程的彩色光到电信号频率的转换器，当被测物体反射光的红、绿、蓝三色光线分别透过相应滤波器到达TAOS TCS3200RGB感应芯片时，其内置的振荡器会输出方波，方波频率与所感应的光强成比例关系，光线越强，内置的振荡器方波频率越高。
TCS3200传感器有一个OUT引脚，它输出信号的频率与内置振荡器的频率也成比例关系，它们的比率因子可以靠其引脚S0和S1的高低电平来选择，如下图。
这个测试实验，我把TCS3200传感器OUT引脚输出信号频率与其内置振荡器频率比率因子设为2%，有了输出频率比例因子，但是如何通过OUT引脚输出信号频率来换算出被测物体由三原色光强组成的RGB颜色值呢？这还需进行白平衡校正来得到RGB比例因子才行！白平衡校正方法是：把一个白色物体放置在TCS3200颜色传感器之下，两者相距10mm左右，点亮传感器上的4个白光LED灯，用Arduino控制器的定时器设置一固定时间1s，然后选通三原色的滤波器，让被测物体反射光中红、绿、蓝三色光分别通过滤波器，计算1s时间内三色光对应的TCS3200传感器OUT输出信号脉冲数（单位时间的脉冲数包含了输出信号的频率信息），再通过正比算式得到白色物体RGB值255与三色光脉冲数的比例因子。
