有丙烯酸酯的聚二甲基硅氧烷基涂层溶液的制备与表征
有机硅丙烯酸酯涂料的制备
有机硅丙烯酸酯涂料的制备

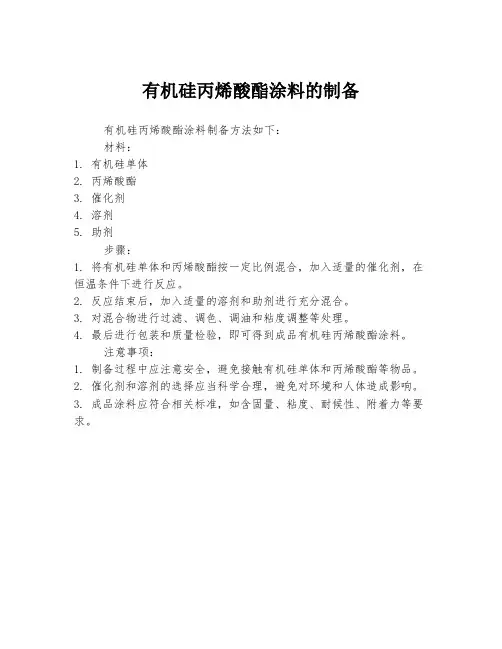

有机硅丙烯酸酯涂料制备方法如下：
材料：
1. 有机硅单体
2. 丙烯酸酯
3. 催化剂
4. 溶剂
5. 助剂
步骤：
1. 将有机硅单体和丙烯酸酯按一定比例混合，加入适量的催化剂，在恒温条件下进行反应。
2. 反应结束后，加入适量的溶剂和助剂进行充分混合。
3. 对混合物进行过滤、调色、调油和粘度调整等处理。
4. 最后进行包装和质量检验，即可得到成品有机硅丙烯酸酯涂料。
注意事项：
1. 制备过程中应注意安全，避免接触有机硅单体和丙烯酸酯等物品。
2. 催化剂和溶剂的选择应当科学合理，避免对环境和人体造成影响。
3. 成品涂料应符合相关标准，如含固量、粘度、耐候性、附着力等要求。
聚二甲基硅氧烷涂层材料的制备及性能研究
武汉理工大学硕士学位论文聚二甲基硅氧烷涂层材料的制备及性能研究姓名：***申请学位级别：硕士专业：材料学指导教师：***20061001硅橡胶的耐热温度。
ＡＩ（ＯＨ）３在加热到２４０℃～５００℃左右时会迅速分解出结晶水并吸收大量的热量（１９６７１０／Ｋｇ），从而降低了材料表面的温度。
反应如下：２ＡＩ（ＯＨ）３竺～Ａ１２０３＋３Ｈ２０（，．，、反应产物Ａ１２０３与燃烧形成的其它炭化物一起，在材料周围形成惰性屏障，阻止了可燃材料的进一步分解，同时也降低了固体到燃烧区的热分解气体的扩散速率。
另外，分解出来的结晶水在Ａ１２０３的催化作用下可与有机材料分解时产生的游离碳发生反应，生成易挥发的ＣＯ、Ｃ０２，也会消耗一部分的热量。
ＡＩ（ＯＨ）３在许多特殊涂料中有着广泛的应用。
它不仅有受热分解吸热、放出结晶水气化及冷却、稀释可燃性气体等作用，还有消烟、捕捉有害气体的作用。
而且ＡＩ（ＯＨ）３价廉、易得。
但是，往往ＡＩ（ＯＨｂ的加入，会影响涂料的其它物理力学性能。
所以，要控制Ａｌ（Ｏｎ）３的添加量。
２．２．３空心玻璃微珠的选择玻璃微珠是一种表面光滑的微小玻璃球，由硼硅酸盐原料制成，也可以从粉煤灰中提取。
由粉煤灰中提取玻璃微珠可采用水选法，产品分为“漂珠”与“沉珠”。
漂珠是空心玻璃微珠，相对密度为０．４～Ｏ．８。
一般可以承受．２６８℃至４８２℃的温度范围，具有耐水汽、不吸湿、耐腐蚀、自身不产生腐蚀、在高温和水汽环境中自身稳定、较高的耐压强度、抗微生物侵蚀等显著优点．空心玻璃微珠的实际形貌如图２．３。
图２－３空心玻璃微珠实际形貌１７由于中空的特性，与普通的玻璃微珠相比，具有质量轻、绝热性能好等特点，是一种非常理想的绝热材料。
由于其体积较小，相当或略大于涂料填料的细度，因而可以以填料的方式引入涂料配方体系，可形成一种“海岛”结构使涂料固化形成的涂膜具有保温材料的共性，即质量较轻、中空等特性（见图２．４）［６３１。
中空玻璃微珠在体系中实际分散状况如图２－５。
双组份丙烯酸聚硅氧烷
双组份丙烯酸聚硅氧烷双组份丙烯酸聚硅氧烷是一种常见的聚合物材料，具有广泛的应用领域。
它由两个组分组成，分别是丙烯酸酯单体和硅氧烷单体。
在制备过程中，这两个单体通过化学反应发生聚合，形成聚硅氧烷聚合物。
下面将介绍双组份丙烯酸聚硅氧烷的合成方法、特性及应用。
一、双组份丙烯酸聚硅氧烷的合成方法双组份丙烯酸聚硅氧烷的合成方法较为简单，一般采用溶液聚合或乳液聚合的方式进行。
在溶液聚合中，丙烯酸酯单体和硅氧烷单体首先与引发剂反应生成自由基，然后这些自由基引发单体之间的聚合反应，最终形成聚硅氧烷聚合物。
在乳液聚合中，丙烯酸酯单体和硅氧烷单体通过乳化剂乳化形成乳液，然后乳液中的单体进行聚合反应。
1. 耐热性：双组份丙烯酸聚硅氧烷具有良好的耐高温性能，可以在高温环境下保持物理和化学性质的稳定。
2. 高透明性：该聚合物具有高透明度，可以用于制备透明材料或涂层，广泛应用于光学领域。
3. 优异的电绝缘性能：双组份丙烯酸聚硅氧烷具有良好的电绝缘性能，可以用于制备电子元件的封装材料。
4. 耐化学性：该聚合物对酸、碱、有机溶剂等具有较好的耐化学性，可以在恶劣环境下使用。
5. 柔韧性：双组份丙烯酸聚硅氧烷具有一定的柔韧性，可以制备弯曲或弹性材料。
三、双组份丙烯酸聚硅氧烷的应用领域1. 光学材料：由于双组份丙烯酸聚硅氧烷具有高透明度和耐热性，可以用于制备光学材料，如透明塑料、透镜等。
2. 电子封装材料：该聚合物具有优异的电绝缘性能，可以用于制备电子元件的封装材料，如电容器、电路板等。
3. 涂料领域：双组份丙烯酸聚硅氧烷可以用作涂料的增稠剂或增韧剂，提高涂料的性能。
4. 医疗领域：由于该聚合物具有良好的生物相容性，可以用于制备医疗器械、人工关节等医疗材料。
5. 汽车工业：双组份丙烯酸聚硅氧烷可以用于汽车密封胶、涂料等，提高汽车的密封性和耐候性。
总结：双组份丙烯酸聚硅氧烷是一种合成简单、性能优异的聚合物材料。
它具有耐高温性、高透明度、良好的电绝缘性能、耐化学性和柔韧性等特点，广泛应用于光学材料、电子封装材料、涂料领域、医疗领域和汽车工业等。
有丙烯酸酯的聚二甲基硅氧烷基涂层溶液的制备与表征
有丙烯酸酯的聚二甲基硅氧烷基涂层溶液的制备与表征摘要：α，ω-羟丙基合成聚二甲基硅氧烷具有在它和六亚甲基的环（HDI）制备PDMS改性氨基甲酸酯（PSU）具有异氰酸酯基团在末端与由反应产生HDI三聚体反应，和分别。
与具有氨基甲酸酯丙烯酸酯具有的异氰酸酯活性PDMS2-羟乙基甲基丙烯酸酯的电源改性聚氨酯基树脂制备（PSUA），该红外光谱，分析通过NMR，以确定结构。
它可以通过碱基进行制备是否丙烯酸固化剂，光引发剂，它是通过混合溶剂用于涂布液，并将其施加到PET膜从紫外未来照射，得到具有高硬度的柔软性薄膜包衣。
所得涂布膜为89.7％的透光率，铅笔硬度为3H，地面触觉是880。
简介最近的挥发性有机化合物（挥发性有机化合物，VOC）的国内环保法规以及被强化的全球热固性体系的固化是根据溢出应用于现有在多种场所使用UV固化系统的研究UV固化系统和0.1比热固化方法下在固化温度和缩短固化时间可以产生更快的速度阿尔戈，具有环保的优点相比，热固化系统.2,3质硬而具有这些优势的UV固化系统通过将涂膜发生在便携式电子设备的表面上它可以从划痕被防止。
便携式电子设备的保护和德的涂膜硬度，在所需的高导磁率和柔韧性硬涂层液.4,5常用的组合物，是一个弧形的Rilgye树脂，7稀释剂，溶剂，光引发剂，第8，和各种性质随着中给予各种添加剂，这些都是9-11配置。
硬涂层丙烯酸类树脂可以使用通常是一个极好的耐磨损性，刚性，光但是，这样的特性，硬质丙烯酸涂料13,14 aekeu该膜具有灵活性来处理该涂膜由于质量差扭曲如果你有一个破碎的缺点，克服15,16硬度是涂布液上大量的研究，与灵活性，同时保持这使0.17改性聚二甲基硅氧烷具有温度低的玻璃化转变氨基甲酸酯/丙烯酸酯具有优良的耐磨损性，刚性，光学特性质量，并具有机械性能，如耐候性。
如果有机硅化合物相比CC键旋转义乌Si-O键非常低你得有能量和灵活性的自由旋转在很宽的温度范围内，高透明的可见光和紫外光有许多研究，性具有作用于液体的硬涂层有诱惑。
有机硅丙烯酸酯涂料的制备
有机硅丙烯酸酯涂料的制备
有机硅丙烯酸酯涂料是一种优异的涂料材料，具有优异的耐候性、耐化学腐蚀性、耐水性和良好的附着力。
下面介绍有机硅丙烯酸酯涂料的制备方法。
首先，准备有机硅单体、丙烯酸单体、过氧化物等原材料和制备工具。
将有机硅单体、丙烯酸单体和过氧化物混合，然后在氮气保护下引发反应。
反应温度一般在50~60℃之间进行，反应时间约为2~3小时。
反应结束后，将反应液加入四氢呋喃中，用蒸馏水洗涤，然后脱水剂干燥得到粉末状有机硅丙烯酸酯树脂。
将有机硅丙烯酸酯树脂与稀释剂、助剂等混合，制备成不同性能的有机硅丙烯酸酯涂料。
例如，可以通过添加耐候剂、防腐剂、流平剂和填料等来改善涂料的性能。
以上是有机硅丙烯酸酯涂料的制备方法，通过不同的配方可得到各种性能的涂料。
该涂料在建筑、汽车、船舶等领域得到广泛应用。
聚二甲基硅氧烷涂层材料的制备及性能研究的开题报告

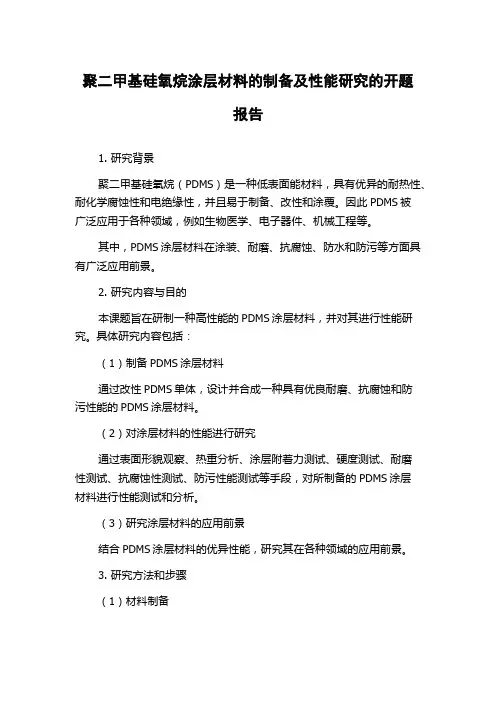

聚二甲基硅氧烷涂层材料的制备及性能研究的开题报告1. 研究背景聚二甲基硅氧烷（PDMS）是一种低表面能材料，具有优异的耐热性、耐化学腐蚀性和电绝缘性，并且易于制备、改性和涂覆。
因此PDMS被广泛应用于各种领域，例如生物医学、电子器件、机械工程等。
其中，PDMS涂层材料在涂装、耐磨、抗腐蚀、防水和防污等方面具有广泛应用前景。
2. 研究内容与目的本课题旨在研制一种高性能的PDMS涂层材料，并对其进行性能研究。
具体研究内容包括：（1）制备PDMS涂层材料通过改性PDMS单体，设计并合成一种具有优良耐磨、抗腐蚀和防污性能的PDMS涂层材料。
（2）对涂层材料的性能进行研究通过表面形貌观察、热重分析、涂层附着力测试、硬度测试、耐磨性测试、抗腐蚀性测试、防污性能测试等手段，对所制备的PDMS涂层材料进行性能测试和分析。
（3）研究涂层材料的应用前景结合PDMS涂层材料的优异性能，研究其在各种领域的应用前景。
3. 研究方法和步骤（1）材料制备合成PDMS单体，并通过合成改性单体的方法合成耐磨、抗腐蚀和防污的PDMS涂层材料。
（2）性能测试通过电子显微镜（SEM）、热重分析、涂层附着力测试、硬度测试、耐磨性测试、抗腐蚀性测试、防污性能测试等手段，对涂层材料进行性能测试和分析。
（3）应用前景研究结合所制备的PDMS涂层材料的性能，研究其在各种领域的应用前景。
4. 预期结果（1）成功合成具有优良耐磨、抗腐蚀和防污性能的PDMS涂层材料。
（2）对所制备的PDMS涂层材料进行性能测试和分析，得出其在涂装、耐磨、抗腐蚀、防水和防污等方面的应用性能。
（3）深入研究PDMS涂层材料的应用前景，为其在各种领域的应用提供理论和实践支持。
5. 研究意义PDMS涂层材料具有广泛的应用前景，发掘其优良性能并开发出高性能涂层材料，有助于提高涂装、耐磨、抗腐蚀、防水和防污等领域产品的品质和性能，促进经济的高质量发展。
聚氨酯丙烯酸酯防水涂料的制备及应用研究
聚氨酯丙烯酸酯防水涂料的制备及应用研究近年来，随着建筑工业的不断发展，防水材料的需求量也日渐增加。
而聚氨酯丙烯酸酯防水涂料因其优异的防水性能、优良的耐候性和环保性等特点，受到了广泛的关注和应用。
聚氨酯丙烯酸酯防水涂料的制备聚氨酯丙烯酸酯防水涂料的制备主要包括以下几步：1. 选材选用合适的原材料是成功制备聚氨酯丙烯酸酯防水涂料的首要条件。
聚醚型或聚酯型多元醇、异佛尔酮二异氰酸酯、丙烯酸、偶氮二甲酰胺等是常用的原材料。
2. 预处理根据实际需要，对原材料进行预处理。
如对多元醇进行酯化或硬化，以提高其性能。
3. 合成在合成过程中，将异佛尔酮二异氰酸酯和预处理后的多元醇在助剂的协助下反应。
反应进行时不断加入控制力和乳化剂，控制反应的速率和方向，使得聚合物得到较好的结构和性能。
4. 添加在聚氨酯丙烯酸酯聚合物中加入适量的丙烯酸及稀释剂，调整其黏度和涂布性能。
5. 调整pH为了保证涂层的粘附性能，稳定性和酸碱中性，聚氨酯丙烯酸酯涂料通常要调整pH至7.5-8.5。
聚氨酯丙烯酸酯防水涂料的应用聚氨酯丙烯酸酯防水涂料广泛应用于建筑工程、桥梁、地下室等需要防水的场所。
其主要应用领域包括：1. 建筑防水聚氨酯丙烯酸酯防水涂料可以防止水分、油污等渗入建筑物内部，保证了建筑物结构的完整性，延长了使用年限。
2. 桥梁防水大型桥梁防水涂料对环境要求非常高，常规涂料无法满足要求。
而聚氨酯丙烯酸酯防水涂料具有良好的耐候性和耐腐蚀性，被广泛应用于桥梁防水领域。
3. 地下室防水地下室通常有很高的湿度，容易出现漏水现象。
而聚氨酯丙烯酸酯防水涂料可以有效防止地下室漏水，保持内部干燥。
总之，聚氨酯丙烯酸酯防水涂料具有优异的防水性能、优良的耐候性和环保性等特点，是一种非常可靠的防水材料。
聚二甲基硅氧烷与丙烯酸共聚物 -回复
聚二甲基硅氧烷与丙烯酸共聚物-回复聚二甲基硅氧烷与丙烯酸共聚物的性质、合成方法和应用领域。
1. 引言（100字）聚二甲基硅氧烷与丙烯酸共聚物是一种特殊的高分子化合物，具有独特的性质和广泛的应用领域。
本文将对这种共聚物进行详细介绍，包括性质、合成方法和应用领域。
2. 性质（400字）聚二甲基硅氧烷与丙烯酸共聚物具有许多独特的性质，其中包括化学、物理和生物学性质。
首先，这种共聚物具有良好的耐化学品性能，特别是对酸和碱的稳定性强。
其次，它具有优异的热稳定性和耐高温性能，在高温下能够保持稳定的物理和化学性质。
此外，这种共聚物还具有优异的绝缘性能和抗氧化性能。
在生物学方面，聚二甲基硅氧烷与丙烯酸共聚物对生物体兼容性良好，不会引起明显的毒性或刺激反应。
3. 合成方法（600字）聚二甲基硅氧烷与丙烯酸共聚物可以通过不同的合成方法获得。
一种常见的方法是原子转移自由基聚合法。
该方法的步骤如下：首先，将丙烯酸引入反应容器中，并加入溶剂和适量的引发剂。
然后，在惰性气氛下加热反应体系并进行聚合反应。
在反应过程中，二甲基硅氧烷单体会与丙烯酸单体发生共聚反应，形成聚二甲基硅氧烷与丙烯酸共聚物。
合成后的共聚物可以通过溶剂的蒸发或凝胶化等方法进行纯化和收集。
另一种合成方法是原子转移自由基聚合法与接枝共聚法的结合。
首先通过原子转移自由基聚合法合成聚丙烯酸主链，然后通过接枝共聚法将二甲基硅氧烷单体接枝到聚丙烯酸主链上。
这种方法可以控制接枝共聚物的接枝密度和分子结构，进而调控其性质。
4. 应用领域（800字）聚二甲基硅氧烷与丙烯酸共聚物在许多领域中都有广泛的应用。
首先，由于其良好的耐化学品性能和高温稳定性，这种共聚物被广泛应用于电子行业。
它可以制备成高温电子封装材料，如封装芯片与封装电感器等。
其次，由于其优异的绝缘性能，聚二甲基硅氧烷与丙烯酸共聚物还可以用于制备绝缘材料，如高温电线绝缘层和绝缘涂层等。
此外，在光电子领域，该共聚物还可以用于制备抗反射涂层和光纤涂层等。
聚二甲基硅氧烷聚丙烯酸甲酯半互穿聚合物网络结构渗透汽化膜的制备及性能
化学与生物工程2019,Vol.36No.10 Chemistry &Bioengineering收稿日期:2019⁃06⁃12作者简介:胡铭杰(1987-),湖北黄冈人,博士后,讲师,研究方向:高分子材料与膜分离,E⁃mail :humingjie1987@ 。
doi :10.3969/j.issn.1672-5425.2019.10.016胡铭杰,孙立,吴子晔,等.聚二甲基硅氧烷⁃聚丙烯酸甲酯半互穿聚合物网络结构渗透汽化膜的制备及性能[J ].化学与生物工程,2019,36(10):10⁃10.HU M J SUN L ,WU Z Y ,et al.Preparation and pervaporation performance of PDMS⁃PMA semi⁃interpenetrating polymer network membrane[J ].Chemistry &Bioengineering ,2019,36(10):10⁃10.聚二甲基硅氧烷⁃聚丙烯酸甲酯半互穿聚合物网络结构渗透汽化膜的制备及性能胡铭杰1,2,孙 立1,吴子晔1,余 威1,黎厚斌2,廖 俊1,黄 驰1,龚楚清1(1.武汉大学化学与分子科学学院,湖北武汉430072;2.武汉大学印刷与包装系,湖北武汉430072)摘 要:为了提高聚二甲基硅氧烷(PDMS )膜的渗透汽化性能,采用一锅法制备PDMS⁃PMA 半互穿聚合物网络结构(semi⁃IPN )渗透汽化膜,通过红外光谱和扫描电镜对其进行表征,并探究其溶胀性能和渗透汽化性能。
结果表明,IPN 结构的形成明显提高了PDMS 膜的渗透汽化性能;在原料液温度为70℃、PMA 含量为10%时,semi⁃IPN 渗透汽化膜的分离因子为42.0、总通量为923g ·m -2·h -1。
关键词:渗透汽化;丁醇;聚二甲基硅氧烷;聚丙烯酸甲酯;互穿聚合物网络;溶胀性能中图分类号:TQ028.8 文献标识码:A 文章编号:1672⁃5425(2019)10⁃0001⁃06Preparation and Pervaporation Performance of PDMS⁃PMASemi⁃Interpenetrating Polymer Network MembraneHU Mingjie 1,2,SUN Li 1,WU Ziye 1,YU Wei 1,LI Houbin 2,LIAO Jun 1,HUANG Chi 1,GONG Chuqing 1(1.College of Chemistry and Molecular Sciences ,Wuhan University ,Wuhan 430072,China ;2.School of Printing and Packaging ,Wuhan 430072,China )Abstract :In order to improve the pervaporation performance of polydimethyl siloxane(PDMS)membrane,we pre⁃pared PDMS⁃PMA(polymethyl acrylate)semi⁃interpenetrating polymer network(semi⁃IPN)pervaporation membranes by an one⁃pot method,characterized their structures by FTIR and SEM,and evaluated the swelling and pervaporation per⁃formance.The results show that the formation of IPN structure significantly improves the pervaporation performance of PDMS membrane.When the feed temperature is 70℃and the PMA content is 10%,the separation factor of semi⁃IPN per⁃vaporation membrane is 42.0and the total flux is 923g·m -2·h -1.Keywords :pervaporation;butanol;polydimethylsiloxane;polymethyl acrylate;interpenetrating polymer network;swelling performance 丁醇作为一种生物燃料具有热值高、辛烷值低、腐蚀性低、挥发性低、燃烧性能与汽油接近等优点,是最有可能替代汽油的生物燃料之一[1⁃2]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有丙烯酸酯的聚二甲基硅氧烷基涂层溶液的制备与表征摘要：α，ω-羟丙基合成聚二甲基硅氧烷具有在它和六亚甲基的环（HDI）制备PDMS改性氨基甲酸酯（PSU）具有异氰酸酯基团在末端与由反应产生HDI三聚体反应，和分别。
与具有氨基甲酸酯丙烯酸酯具有的异氰酸酯活性PDMS2-羟乙基甲基丙烯酸酯的电源改性聚氨酯基树脂制备（PSUA），该红外光谱，分析通过NMR，以确定结构。
它可以通过碱基进行制备是否丙烯酸固化剂，光引发剂，它是通过混合溶剂用于涂布液，并将其施加到PET膜从紫外未来照射，得到具有高硬度的柔软性薄膜包衣。
所得涂布膜为89.7％的透光率，铅笔硬度为3H，地面触觉是880。
简介最近的挥发性有机化合物（挥发性有机化合物，VOC）的国内环保法规以及被强化的全球热固性体系的固化是根据溢出应用于现有在多种场所使用UV固化系统的研究UV固化系统和0.1比热固化方法下在固化温度和缩短固化时间可以产生更快的速度阿尔戈，具有环保的优点相比，热固化系统.2,3质硬而具有这些优势的UV固化系统通过将涂膜发生在便携式电子设备的表面上它可以从划痕被防止。
便携式电子设备的保护和德的涂膜硬度，在所需的高导磁率和柔韧性硬涂层液.4,5常用的组合物，是一个弧形的Rilgye树脂，7稀释剂，溶剂，光引发剂，第8，和各种性质随着中给予各种添加剂，这些都是9-11配置。
硬涂层丙烯酸类树脂可以使用通常是一个极好的耐磨损性，刚性，光但是，这样的特性，硬质丙烯酸涂料13,14 aekeu该膜具有灵活性来处理该涂膜由于质量差扭曲如果你有一个破碎的缺点，克服15,16硬度是涂布液上大量的研究，与灵活性，同时保持这使0.17改性聚二甲基硅氧烷具有温度低的玻璃化转变氨基甲酸酯/丙烯酸酯具有优良的耐磨损性，刚性，光学特性质量，并具有机械性能，如耐候性。
如果有机硅化合物相比CC键旋转义乌Si-O键非常低你得有能量和灵活性的自由旋转在很宽的温度范围内，高透明的可见光和紫外光有许多研究，性具有作用于液体的硬涂层有诱惑。
康芝例子是6端子丙烯酸酯UV固化的聚二甲基聚二甲基硅氧烷由斯洛柯环它报道了固化膜的性能，根据该酸和酒吧的含量比张和Choi 7按照12 PU /丙烯酸酯组合物看到涂膜表面性能的固化属性，并通过棒涂敷溶液的。
然而，从这些研究中，以提高灵活性作为涂布液的硬度引入过量的聚二甲基硅氧烷或下牛以便在聚二甲基硅氧烷，以提高其硬度当介绍到的灵活性的量不好，结果呈的。
在该实验中，具有高硬度和柔韧性的同时硬涂层为了产生液体其他α的分子量，ω- 氢封端的通过使在聚二甲基硅氧烷氨基甲酸酯丙烯酸酯的灵活性如果你有优秀的Si-O链，并同时与氨酯键含的上行改性聚二甲基硅氧烷丙烯酸酯合成聚氨酯/丙烯酸酯，丙烯酸它们固化剂，光引发剂，溶剂，和涂层，同时改变各种添加剂的量溶液。
当用UV光在生产涂布液的照射的固化速度和固化时间，测定在完全固化时，将该涂布液涂覆到薄膜表面上，然后用UV光固化通过辐射Sikineunde测量固化速度和时间。
此外，基中所包含的纱线的聚二甲基硅氧烷链长树脂，共混组合物使用铅笔硬度试验机hayeoseo用于硬涂层薄膜按比例测定了硬度，刮涂膜用热处理过的钢条硬度通过测量划痕深度相比较。
实验材料。
的α，ω-氢封端的聚二甲基硅氧烷是一个Gelest的试剂，六亚甲基二（HDI）是一个纯正的试剂，DBTL（二丁基二月桂酸锡）为Aldrich公司只需购买药物，它无需进一步纯化2-羟乙酯（2-HEMA）购买了纯正的试剂抑制剂然后使用除去。
使用MIRAMER作为硬化剂M600的是味元特种化学品公司的产品，光引发剂1hydroxycyclohexylhenylketone（IRGACURE 184）是巴斯夫首次我们所使用的产品，因为它是作为均化剂BYK的紫外3570使用。
MEK 是溶剂THF和德山产品片剂使用。
羟基封端的聚二甲基硅氧烷（HO-PDMS）合成。
HO-PDMS是氢封端的聚二甲基硅氧烷（H-PDMS）和烯丙醇到氢化硅烷化反应0.18合成例如一个回流冷凝器，温度计和氮气入口而在装有300ml的四球10个克的烧瓶用氮气流的H-PDMS（锰：1000，2000年）和铂催化剂，在室温下加入。
提高反应至70℃的温度，然后1.452克烯丙基醇滴加30分钟。
加入完成后4小时将混合物搅拌终止反应。
减压将反应产物蒸发除去未反应物后，在真空干燥器中干燥为了获得HO-PDMS（产率：95％）。
聚氨酯的聚硅氧烷变性/丙烯酸酯（PSUA）合成。
HO-PDMS和由HDI环化的三聚体反应而获得由化合物2-HEMA反应改性聚有机硅氧烷氨基甲酸酯/丙烯酸酯的制备。
如回流冷凝器，搅拌器，温度计，氮气进口，HOPDMS配备了500毫升4配置烧瓶2-HEMA：所述HDI环状三聚体1：2：1的摩尔比和添加催化剂到DBTL0.05克和THF300毫升然后在65℃，将反应进行4小时。
反应压力牛仔裤结束后球蒸发器和真空干燥以除去溶剂和未反应我PSUA。
制备涂层液体。
PSUA固化剂，光引发剂，流平剂和溶剂进行混合以制备涂布液。
涂布液的第插入根据硬化剂的比率和PSUA乔小瓶铅它说的光引发剂固定在固含量5重量％。
的溶剂的量把相同的50％固体的固体含量在涂层溶液的量它首先制备在室温下，一个透明涂层溶液混合乔。
对于类型和化合物的涂布液的制备中的内容人们可以总结一下示于表1。
在PET膜上制备的涂布膜。
在制备底涂层涂敷液处理处理的厚188μm的聚对苯二甲酸乙酯（PET）膜这个（东洋纺A4300）和涂层对棒涂布机适量（第5号）使用的涂布重量为恒定的厚度。
这被放入干燥机中80℃在60秒干燥除去紫外线照射装置后，溶剂（型号：金大中豪有限公司，治愈2区）通过光照射在以得到固化涂膜。
仪器分析红外光谱：IR光谱热科学的FTIR（型号：美国Nicolet公司380）测量研究样本测量细胞用于细胞的硒化锌。
NMR分析：1 H NMR 200 MHz分析Variann的EM-360是通过使用参考材料的样品测三甲基硅烷（TMS）用作CDCL3含有0.01％。
表面硬度：铅笔硬度是在四个备CoreTech公司的表面使用铅笔硬度试验机，使用一个KS中号的ISO 15184的方法测定。
单向三菱铅笔的端部（2B〜8H）耐磨件到90度之后将有750g涂布膜的重量表面的划痕触及表面后最高不会发生值进行了测定。
涂层厚度测量：涂膜表面侧的硬度定量50克的重量，以铁棒吊舱具有45°的尖端确定将涂覆表面划伤后，Veeco的表面轮廓使用两个16世纪刮伤该探针的表面（DEKTAK 150）通过测量由差产生来测量厚度的压力。
表面接触角测量：接触角和接触角搜索引擎优化公司表面张力仪，凤凰hayeoseo使用300series方它被确定。
PET膜涂覆有蒸馏水涂膜上上述它下降得更远，以确定测量与相机的接触角。
UV固化热容量测量：DSC（梅特勒Toredo DSC 822e中）通过连接HOYA CORPORATION（Excure4000）的紫外线辐射孔径同时调整在光照射量的变化来完成的涂布溶液吸附在固化时间的热量和固化进行测定。
结果与讨论合成HO-PDMS和PSUA的。
使用的丙烯酸系涂液如果光由于涂层脆的性质，硬度固化丙烯酸涂膜如果表面是弯曲的，而较高的裂纹是在涂布表面上产生的。
脆性特点亚克力耐久性涂膜，同时防止从城堡所引起的裂纹城堡，疏水性，柔韧性，透明度，以及赋予诸如属性在良好的聚二甲基硅氧烷和持久的丙烯酸/聚氨酯化合物PSUA制备通过将水和涂布液至该原料它被制备。
HO-PDMS具有1000和2000的数均分子量，H-PDMS与催化剂的存在下烯丙醇的Pt氢化硅烷化法合成反应，PDMS的分子量是PSUA不同于制造HO-PDMS和HDI三聚体循环反应2，HEMA与异氰酸酯基团在末端一半的化合物响应准备。
反应机理为它们的制备方案1表示在。
FTIR和NMR鉴定这些化合物的对其进行测量，其结果示于图1。
目前在HDI三聚体的异氰酸酯基的特性，如图1所示二千二百五-1吸收圣人际和羟基的存在于2-HEMA有特征吸收以3500厘米-1没有显示出吸收输送的氨基甲酸酯键的C = O吸收带在1750 -1的新特点醒1050至1100年-1出现的Si-O-Si或tanatda的特征吸收峰。
也耦合到硅氧烷以0.14 ppm 的在1 H NMR氨基甲酸酯键造成的8.2 ppm的质子的峰和甲基由于质子峰归属一直在观察的反应产物获得了良好的可以确认以下内容。
涂覆的膜硬度特征的表面上。
Hayeoseo习惯铅笔硬度计显示在图2的硬度。
它处理涂底漆溶液紫外线照射装置上的PET膜涂布膜得到的通过涂布测量由光所获得的涂膜的表面硬度照射在结果示于图3。
在图固化剂如果涂层膜在过量MIRAMER M600的量来生产R（样品号9，10）的交联存在于过量的双键的由于反应产生裂纹的涂膜，但灵活性有在所得涂布溶液的情况下，增加量PSUA它的光照射后没有造成的裂缝在固化涂膜。
此硅氧烷嵌段并且在涂布液中的自由流动具有高doeulPSUA因为它是由一个含有氨基甲酸酯键铅它被认为是通过。
出席终端，增加PSUA量的C = C双键部位增加交联密度增加三维被确定要生产的薄膜涂层组成的网络结构的是的。
因此，在不涂层表面裂缝不会发生硬度它被发现的柔性涂敷膜形成。
对于分子量有关在PSUAα，ω-氢的制造中使用的效果如果终止1000天分子量聚二甲基硅氧烷2000的表面铅笔硬度，通过使用化合物3H制这之后出现的硬度比聚二甲基硅氧烷的高如果涂层膜过高和分子量更大的灵活性开直到它被认为是由于图的影响。
一般一种产品，通常具有的分子量分布和在市场上使用类似于2000年的研究的化合物所获得的结果得到了结果被认为是一个很好的结果。
接触角特性。
为了提高涂膜的表面特性共导入的液体后的固化涂层是用紫外光照射PSUA以获得此表面特性的镀膜的接触角测量测定并显示其结果在图3中。
在这项研究中，当施加在光伏制备的涂布溶液模块的接触角增加有必须指向的疏水表面，该表面暴露于水以避免污染大气污染物，如降解这是因为止动。
PSUA尚未出台亚克力仅当得到的涂布液系涂膜具有的接触角使用所述68o但鼻子通过使用包含PSUA涂布液得到的如果把薄膜可以确认，接触角增加jyeoteum为88O。
这鼻子，当你有一个包含PSUA硅氧烷链镀膜表面的Si-O键被移动在涂层膜表面来呈现憎水表面进料涂膜的。
在接触角的情况下，不同的是铅笔硬度PSUA 的结果PDMS的较高的分子量高与在制造中使用的情况下，接触Eotneunde代表触觉，这是一个大的量的涂布层的硅氧烷台被移到表现一直居高不下的接触角进料。
固化所述涂布液的性质。
确定所得到的涂布溶液的固化特性在固化的同时用UV光照射看Yeolyong生成测定的量。
