振动变送器安装方式
风机振动测量方案
风机振动测量方案风机振动测量是风机运行状态监测的重要组成部分之一。
风机运行过程中很多机械故障，比如轴承磨损、转子不平衡、不对中、轴裂纹、超负载运行以及发生磨檫，都可以通过振动来进行探测。
已达到提前预防、提前检修，防止振动过大，而造成的机器损坏。
风机振动测量通常采用两种方案：方案一：采用CZ891传感器（俗称：一体化振动变送器）来测量风机轴承座、机壳的振动即瓦振（绝对振动）。
此方法安装简单，先在风机前后轴承上分别开个安装孔（M10*1.5*8mm深），然后将CZ891传感器底部螺钉拧上即可。
对于传感器安装个数，标准安装是前后轴承分别各装2个（垂直一个、水平一个），通常各装一个也可以达到监测效果。
1、安装示意图：2、现场安装实物图：此方法接线方便，CZ891传感器输出信号为两线制4-20mA，可以直接接进PLC、DCS、记录仪、采集器以及其他采集设备。
如果现场需要显示、报警输出等功能，现场可配C Z670振动专用监测仪表。
3、接线示意图注：此方案风机振动量程一般选用振动烈度（速度值）20mm/s或振动幅度（位移值）200um，这两种量程选择其中一个就可以。
如果风机振动值大，量程可以选大些。
方案二：采用CZ680轴振动传感器（俗称：一体化轴振动变送器）测量轴相对于轴承的振动即轴振（相对振动），属于对转轴非接触式的振动测量，安装时将两个探头成90度正对转轴表面即可。
安装示意图：此方法接线方便，CZ680轴振动传感器输出信号为4-20mA，可以直接接进PLC、DCS、记录仪、采集器以及其他采集设备。
如果现场需要显示、报警输出等功能，现场可配C Z750轴振动专用监测仪表。
CZ680整体示意图：注：此方案风机振动量程一般选振动位移值（俗称轴跳）200um，如果风机振动值大，量程可以选大些，一般选实际工作时的1倍。
总结：以上两种方案都可以探测、预测风机振动偏大，只要选着其中一种即可，当然也可以两种都采用。
版权所有：上海传振电子科技有限公司。
厚德 HZD-B-6d 型防爆振动变送器使用说明书
本产品符合Q/320281A TF02-2014企业标准地址：江苏省江阴市顾山镇省渡桥路28号总机：*************电话：*************全国免费咨询电话：800-828-7883传真：*************邮编：214413网址：电子邮箱：*********************电子邮箱：*********************HZD-B-6d型防爆振动变送器使用说明书无锡市厚德自动化仪表有限公司WU XI HOUDE AUTOMATION METER CO., LTD.厚德仪表HOUDE METER接线示意图123+24V o u t4～20m A24V负载电阻内部防雷接地端子+24VOUT Earth外接引线： 棕线：+24V黑线：4~20mA 输出 屏蔽线：防雷端子注意事项检查产品外壳明显处是否有防爆标志和防爆合格证编号。
不允许带电打开外壳。
断电后1分钟内禁止开盖。
检查产品在运输、安装过程等各个环节是否有机械损伤，特别是隔爆接合面，如有损伤可能影响防爆性能。
不得随意更换元件，以免影响防爆性能。
取得防爆合格证的产品，未经允许，不要随意更换影响防爆性能的元器件或结构 随机附件安装并紧螺母 1只 使用说明书 1份 合格证 1份装箱单 1份-4-概述HZD-B-6d 两线制一体化防爆振动变送器将压电式加速度传感器、精密测量电路集成在一起，实现了传统的“传感器十监测仪表”模式的振动测量系统的功能，适合于构建经济型高精度振动测量系统，该变送器可直接连接DCS 、PLC 或其它系统，是风机、水泵等工厂设备振动测量的理想选择。
HZD-B-6d 一体化防爆振动变送器（以下简称变送器）是根据GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分：由隔爆型“d ”保护的设备》将变送器制成隔爆型防爆结构，经国家授权的质量监督检验部门检验合格，其防爆标志为Exd ⅡCT6 Gb 。
振动变送器的工作原理
振动变送器的工作原理
振动变送器是款稳定可靠的吸附式一体化振动传感器，可灵活的在恶劣环境中实时稳定的运行测量机械的结构振动。
24V的供电电源，直接与DCS计算机系统连接使用。
振动变送器利用切割磁力线产生的输出信号转换成电压信号的工作原理，与振动速度值成正比。
振动变送器兼顾的测量领域，监测的轴承盖上汽轮机、电机的振动速度值以及它们的振动幅度都完全达到了国际对旋转机械装置的设备机器的提出的技术参数要求。
振动变送器精密的测量轴承振动幅度，能将传统的振动传感器电路工况集成在一起，准确的测量了轴承汽轮机的高精度的微小振动（微小振动值达到了0.01mm），为提前诊断轴承机械的故障以及它们的整体综合工况提供了最有利的数据信息。
振动变送器通用性非常广，普通的电压表就能开始运行工作。
较好的灵活性，能广泛用于风机厂、磨机设备等领域，能为这些领域的企业避免一切安全隐患，为企业的安全生产做出巨大的贡献！。
振动变送器PLC控制系统
振动变送器PLC控制系统
利用PLC控制系统识别信号工作原理，二次仪表能够快速的实现PLC系统实现标准信号的输入。
其中，两线制振动变送器为测量仪器的振动频率，将传统的传感器与电路集成组合在一起，精密的测量出设备机械机壳振动的微小幅度。
新一代振动变送器不仅在外在上小巧，制作外在工艺采用的是不锈钢，体积重量也十分轻便，性能稳定可靠是其显著的功能特点。
为了防止在现场装置上，错误接线产生损坏变送器现象，信号输出具有接错线保护功能。
振动变送器是利用磁电式振子运动切割磁力线原理，是指将产生电压信号幅值转变成标准电流信号输出。
在安装变送器过程中，要垂直固定变送器（紧固于被测设备上）并拧紧螺纹（螺纹孔尺寸可以定制），引线2米，直接引线带铠装（接线由4端子航空插头引出）。
在使用时，避免人工敲打和与其他仪器的猛烈碰撞，防止变送器损坏。
振动变送器的应用范围广泛，钢铁机械、石油化工等领域业的风机、汽轮机等旋转机械及轴承其它设备的测振，如：振动加速度、振动速度、振动位移，根据用户的需求，选择一款合适的测量的振动变送器。
压力变送器安装
压力变送器安装一、概述本文档旨在指导用户正确安装压力变送器。
压力变送器是一种用于测量和转换压力信号的设备，广泛应用于工业自动化领域。
正确安装压力变送器能够确保其正常工作，并提供可靠的压力测量。
二、安装步骤1. 确定安装位置在安装压力变送器之前，首先需要选择合适的安装位置。
安装位置的选择应满足以下要求：•能够保证压力变送器与测量介质充分接触，确保准确的压力测量。
•远离振动和冲击，以免对压力变送器造成损坏。
•离开高温或腐蚀性介质的影响，以延长压力变送器的使用寿命。
•方便日常维护和检修。
2. 安装支撑装置在安装位置确定好后，需要安装支撑装置来固定压力变送器。
支撑装置的选择应根据安装位置和环境条件进行。
3. 连接压力管道将压力变送器与压力管道进行连接。
在连接之前，应注意以下事项：•确保连接口清洁，无杂质和油污。
•使用适当的密封垫圈，以确保连接口密封良好。
•使用正确的扭矩工具来紧固连接口，以防止漏气或漏液。
4. 连接电源和信号线将压力变送器的电源线和信号线连接到控制系统。
在连接过程中，需要注意以下事项：•确保电源线和信号线与控制系统匹配。
•严格按照电气接线图进行连接，以确保正确的信号传输。
•防止电源线和信号线与其他电器设备产生干扰。
5. 调试和测试安装完成后，需要对压力变送器进行调试和测试，以确保其正常工作。
具体步骤如下：•打开控制系统，检查压力变送器的电源和信号线是否连接正确。
•检查压力变送器的显示屏和报警装置是否正常工作。
•使用标准压力源进行压力校准，确保压力变送器的测量精度符合要求。
三、注意事项•在安装过程中，应遵循相关的安全规范和操作规程。
•在处理压力变送器时，应注意避免碰撞和振动，以免对其造成损坏。
•定期检查和维护压力变送器，以确保其长期稳定的工作性能。
结论本文档介绍了压力变送器的安装步骤和注意事项。
正确安装压力变送器能够保证其正常工作，并提供可靠的压力测量。
希望本文档能够对用户在实际安装中有所帮助。

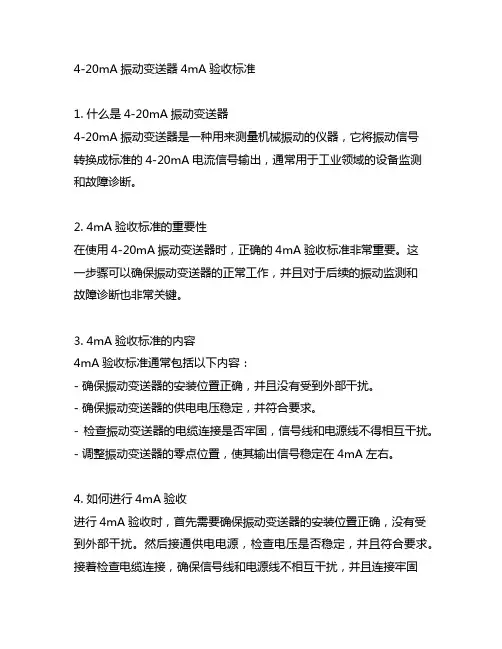

4-20ma振动变送器4ma验收标准

4-20mA振动变送器4mA验收标准1. 什么是4-20mA振动变送器4-20mA振动变送器是一种用来测量机械振动的仪器，它将振动信号转换成标准的4-20mA电流信号输出，通常用于工业领域的设备监测和故障诊断。
2. 4mA验收标准的重要性在使用4-20mA振动变送器时，正确的4mA验收标准非常重要。
这一步骤可以确保振动变送器的正常工作，并且对于后续的振动监测和故障诊断也非常关键。
3. 4mA验收标准的内容4mA验收标准通常包括以下内容：- 确保振动变送器的安装位置正确，并且没有受到外部干扰。
- 确保振动变送器的供电电压稳定，并符合要求。
- 检查振动变送器的电缆连接是否牢固，信号线和电源线不得相互干扰。
- 调整振动变送器的零点位置，使其输出信号稳定在4mA左右。
4. 如何进行4mA验收进行4mA验收时，首先需要确保振动变送器的安装位置正确，没有受到外部干扰。
然后接通供电电源，检查电压是否稳定，并且符合要求。
接着检查电缆连接，确保信号线和电源线不相互干扰，并且连接牢固可靠。
最后调整振动变送器的零点位置，使其输出信号稳定在4mA左右。
5. 4mA验收标准的重要性通过严格按照4mA验收标准进行检验，可以确保振动变送器的正常工作，减小故障率，提高设备监测的准确性，从而保障设备的安全和稳定运行。
6. 个人观点和理解在工业领域，振动变送器的使用非常广泛，而正确的4mA验收标准则是保证设备正常工作和提高生产效率的关键一步。
我个人认为，合理的验收标准不仅能够保障设备的正常运行，也能够为设备的后续维护和故障诊断提供重要的参考依据。
总结4-20mA振动变送器的4mA验收标准对于工业领域的设备监测和故障诊断非常重要。
通过严格按照验收标准进行检验，可以保证设备的正常运行，并为后续的维护和故障排查提供重要的依据。
我们应该重视4mA验收标准，并且严格执行，以确保设备的安全与稳定运行。
以上是一篇关于4-20mA振动变送器4mA验收标准的文章，希望对你有所帮助。
