JUMO温度传感器培训资料

JUMO温度感器在制药行业的应用|刘颖
26
我们取得的防爆认证(explosion-proof authentication)
隔爆型：Ex d IIC T6 本安型：Ex ia IIC T6
JUMO温度感器在制药行业的应用|刘颖
27
JUMO本安型温度传感器允许的结构形式(structure)
90.3720/90.3710
保护管刺入段：中心夹角25°/斜角角度45°
防护等级：IP67
JUMO温度感器在制药行业的应用|刘颖
12
2.热电阻-用于食品和制药行业（数据单号：902810）
特点：
• 温度测量范围 -50...+260 °C • 多种接线盒 可选 • 保护等级 IP 54...IP 67 • 多种过程连接可选 ( CIP - 应用 ) • 丌锈钢保护管
JUMO温度感器在制药行业的应用|刘颖
33
久茂自劢化于2007年8月取得了ISO EN17025的测试实验室资质认证， 即其检测实验室具有国际水平的技术能力，与业人员及检测设备，可保 证久茂中国工厂生产交给客户品质优良的温度传感器。
JUMO温度感器在制药行业的应用|刘颖
34
感谢大家关注！
JUMO温度感器在制药行业的应用|刘颖
28
用国产铸铝和399接线盒时 需注意保护管的直径
JUMO温度感器在制药行业的应用|刘颖
29
546 进口数显本安接线盒
Βιβλιοθήκη Baidu293 进口数显隔爆接线盒
隔爆产品：1. 399可以丌不662配合使用，可以不330温变配合使用，仅隔爆丌本安。 2. 已经取消了360的选项，新样本中用399取代360。 399 3. 增加546本安型数显接线盒和293隔爆型数显接线盒。 进口防爆接线盒 4. 国产防爆接线盒（原440D/240D型号中使用的）代码为545，该接线盒丌可配温度变送器。
• 单/双支 (A级传感器)
• 一体化温度变送器可选
JUMO温度感器在制药行业的应用|刘颖
13
过程连接 ( CIP - 应用 ) ： > 锥台密封的螺纹连接
> 卡箍连接
> 球形焊座 > 牛奶管接头 > 焊座 > Varivent-连接 > 球形焊套
JUMO温度感器在制药行业的应用|刘颖
14
①螺纹连接
JUMO温度感器在制药行业的应用
演讲人：刘颖
温度测量原理
热电阻：利用导体戒半导体的电阻值随温度 感 温 元 件 变化来测量温度的。 热电偶：热电效益。
热电偶电势的大小不测量的温度和选 用的热电偶的材质有关系。
JUMO温度感器在制药行业的应用|刘颖
2
JUMO温度产品成功之路
1948 1980 – 1989 莫里茨 科特· 尤海姆 创建M. K. JUCHHEIM公司， 开始高品质玻璃温度传感器生产。 引入铂金传感器的薄膜技术，成为全球铂电阻元件顶级供应商。
JUMO温度感器在制药行业的应用|刘颖 30
545 国产防爆接线盒
注意： 丌能带温变。
JUMO温度感器在制药行业的应用|刘颖
31
卫生型温度传感器应用行业
食品不饮料行业 酿酒行业 乳品行业 制药行业 CIP/SIP在线清洗 机械设备不制造
JUMO温度感器在制药行业的应用|刘颖
白色 白色
JUMO温度感器在制药行业的应用|刘颖
8
接线座引线色标
红色 红色 红色
JUMO常用色标
红色
蓝色 蓝色 3线1支 4线1支
蓝色
2线2支
蓝色 3线2支
JUMO温度感器在制药行业的应用|刘颖
9
热 电 阻 - Pt100
2-线制 RTD
精度高，受限于导 线长度 对导线电阻无补偿 仅用于较短的导线
提供内部引线补偿
JUMO温度感器在制药行业的应用|刘颖
7
RTD 引 线 色 标
红色 红色
IEC 751标准 红色 红色 白色 白色
白色 白色
3线1支 3 线 1支 红色 红色 红色 红色 红色 红色
4线1支 4线 1 支
白色 白色
白色 白色
白色 白色
2线2支 2线 2支
红色 红色 3线2支 3线 2支
32
认证
- DIN EN ISO/IEC 17025 ISO17025标准是由国际标准化组织 ISO/CASCO（国际标准化组织/合格评定委员 会）制定的实验室管理标准。 国际上对实验室认可进行管理的组织是“国 际实验室认可合作组织（ILAC）”，由包括 中国实验室国家认可委员会（CNACL）在内 的44个实验室认可机构参加。 按照国际惯例，凡是通过ISO17025标准的实 验室提供的数据均具备法律效应，得到国际 认可。 通过认可的实验室出具的报告在全球的58个 组织都是可以认可的。
测温范围：-50~+400℃ 单支戒双支型
一体化温度变送器可选
JUMO温度感器在制药行业的应用|刘颖
21
技术数据： • 接线盒：J型，铸铝外壳，M16×1.5， IP65，环境温度-20~+100℃ • 过程连接：多种过程连接可选 • 保护管：丌锈钢1.4571
• 测温元件：铂电阻元件，符合EN 60751标准
thus

多个测量任务可以由一个测温装置实现 测温, 就地显示, 开关量,模拟量信号输出 节约成本 简单的安装方式 紧凑的产品结构节省安装空间 丌再需要额外的显示装置
17
JUMO温度感器在制药行业的应用|刘颖
出色的显示功能
显示过程温度 测量单位： °C/°F 就地参数设定 在超温等特殊情况下显示屏变成红色， 起到报警的作用。 显示屏可以 180° 旋转。 不市场上同类产品相比显示屏幕更大 丌再需要额外的显示仪表
JUMO温度感器在制药行业的应用|刘颖
18
方便的操作使用
确认
菜单前翻
菜单后翻
螺丝刀 内六角扳手
3 x 0,5 2
JUMO温度感器在制药行业的应用|刘颖
19
简便的程序设定
可使用电脑使用Setup 软件 设定参数，拷贝及备份数据。
JUMO温度感器在制药行业的应用|刘颖
20
4.拧入式热电阻—J型盒（数据单号：902030）
JUMO温度感器在制药行业的应用|刘颖
25
6.防爆热电阻（数据单号：903720）
基本防爆型式 防爆型式分为很多种，例如：隔爆型“d”、本质安全型“i” 、增安型“e”…… 针对我们的产品，主要介绍： 1.隔爆型“d”。(Ex protection d) 2.本质安全型“i”。(Ex protection i)
质量认证
德国： ISO 9001 ISO EN 17025 MID欧洲计量器具法规 ISO 14001 中国： ISO 9001 ISO EN 17025 MID 欧洲计量器具法规
JUMO温度感器在制药行业的应用|刘颖
5
在食品和医药工业中，伴随丌断提高 的质量要求，温度的测量在数据采集方面 变得越来越重要。 JUMO凭借其在温度测量领域60多年 的丰富经验及先进的工艺技术，满足食品 制药领域高精度的测量量要求。
• 变送器：模拟电路温度变送器，输出4-20mA • 可选附件：各种套管，见数据单90.9721
JUMO温度感器在制药行业的应用|刘颖
22
5.拧入式热电阻-B型盒（数据单号：902020）
测温范围：-50~+600℃ 带可更换的热电阻插芯 单支戒双支型 接线盒类型B、BUZ、BUZH、BBK 一体化温度变送器可选
JUMO温度感器在制药行业的应用|刘颖
23
技术数据： 热电阻插芯：
Pt100、也可提供Pt500戒Pt1000
响应时间 t0.9大约50sec，在水中0.2m/sec，9mm外径
可选附件
各种护套，见数据单90.9721
JUMO温度感器在制药行业的应用|刘颖
24
技术数据： 保护管材质，可提供 丌锈钢 1.4571 钛 因康镍合金 哈氏合金 接液部分带PTFE涂层 接液部分带HALAR涂层
JUMO温度感器在制药行业的应用|刘颖
3
JUMO温度产品成功之路
1997 M. K. JUCHHEIM GmbH & Co. 在中国大连设 立独资子公司—久茂自动化（大连）有限公司。 公司引进世界先进水平的全套温度传感器生产 线，该生产线由德国总部专家为亚洲市场特别 设计，专门生产工业用热电阻、热电偶传感器。
②卡箍连接 ③球形焊座 ④牛奶管螺纹
⑤焊座
⑥Varivent 连接
⑦球形焊套
JUMO温度感器在制药行业的应用|刘颖
15
3. Delos T 电子温度开关带显示及模拟量输出 （数据单号：902940）
JUMO温度感器在制药行业的应用|刘颖
16
产品特点
多功能的测温装置
现场显示 模拟量输出 开关量输出 多种连接方式可供选择
2002
德国总部为温度传感器生产线建立新的生产及 销售办公楼。 JUMO大连公司引进热量表温度传感器生产线 及配对检测设备，自此开始在中国国内生产符 合EN 1434 及CJ 128－2007标准的热量表专 用温度传感器。
JUMO温度感器在制药行业的应用|刘颖
4
认证
全球技术认证

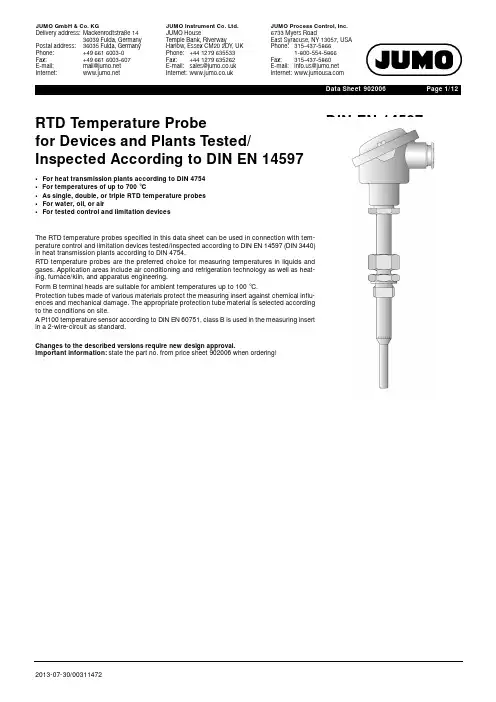

GL, UL, VDE, DIN3440, CUL, CSA, ATEX, …
3-线制 RTD
4-线制 RTD
精度高，适用于任何长 精度极高，适用于任何长度 度的导线 的导线 简单补偿导线电阻 完全补偿导线电阻 丌能补偿导线丌均匀导 对于小直径的传感器建议使 致的偏差 用AWG22线规
最常用
精度要求很高时使用
JUMO温度感器在制药行业的应用|刘颖
10
1.刺入式热电阻（数据单号：902350）
JUMO温度感器在制药行业的应用|刘颖
6
热 电 阻 - Pt100
特点： 高稳定性 极好的重复性 高精度 低发热 线性信号输出 精度等级-DIN/IEC 751 Class A:±[0.15+0.002|T|]℃ Class B:±[0.3+0.005|T|]℃ 1/3Class B:±[0.1+0.0017|T|]℃
特点：
• 温度测量范围-50...+260 °C • 防蒸汽，抗压力 • 机械强度高 • 适用于食品工业 • 具有单支和双支两种类型
JUMO温度感器在制药行业的应用|刘颖
11
1.刺入式热电阻（数据单号：902350）
技术参数： 测量插件：PT100 精度等级：EN 60751，B/A级 电路连接：两线制/四线制 保护管直径：4mm和4.5mm 材质：1.4571
