成套配电柜控制柜和动力照明配电箱安装及验收规范
成套配电柜控制柜和动力照明配电箱安装照明配电箱检验批质量验收记录

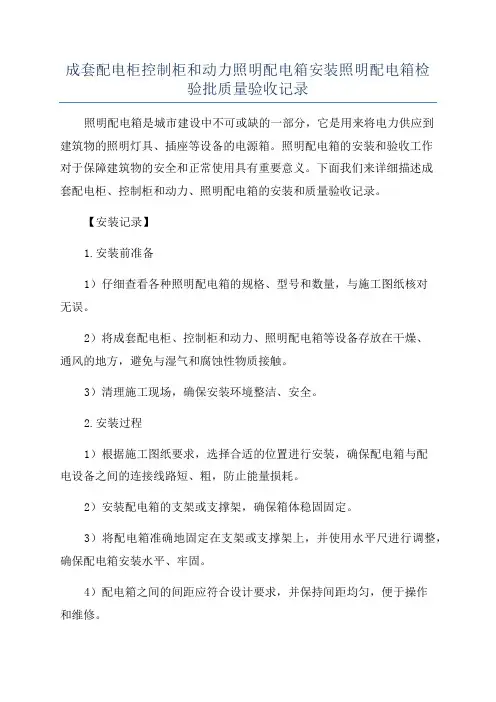

成套配电柜控制柜和动力照明配电箱安装照明配电箱检验批质量验收记录照明配电箱是城市建设中不可或缺的一部分，它是用来将电力供应到建筑物的照明灯具、插座等设备的电源箱。
照明配电箱的安装和验收工作对于保障建筑物的安全和正常使用具有重要意义。
下面我们来详细描述成套配电柜、控制柜和动力、照明配电箱的安装和质量验收记录。
【安装记录】1.安装前准备1）仔细查看各种照明配电箱的规格、型号和数量，与施工图纸核对无误。
2）将成套配电柜、控制柜和动力、照明配电箱等设备存放在干燥、通风的地方，避免与湿气和腐蚀性物质接触。
3）清理施工现场，确保安装环境整洁、安全。
2.安装过程1）根据施工图纸要求，选择合适的位置进行安装，确保配电箱与配电设备之间的连接线路短、粗，防止能量损耗。
2）安装配电箱的支架或支撑架，确保箱体稳固固定。
3）将配电箱准确地固定在支架或支撑架上，并使用水平尺进行调整，确保配电箱安装水平、牢固。
4）配电箱之间的间距应符合设计要求，并保持间距均匀，便于操作和维修。
3.线路接线1）先将主开关和断路器等设备连接到电源线路。
2）根据施工图纸要求，将照明灯具、插座等设备的线路与相应的回路开关进行连接。
3）仔细检查每个接线点，确保接触良好，不得出现松动、插歪、接触不良等情况。
4.配电箱密封1）安装好所有的线路后，将配电箱的门盖严密关闭，使用密封胶条将门缝紧密封闭，防止灰尘、湿气等进入箱体。
施工单位：xxx 监理单位：xxx 建设单位：xxx工程名称：xxx 工程编号：xxx施工日期：年月日至年月日1.检验内容对成套配电柜、控制柜和动力、照明配电箱的安装质量进行验收检查。
2.检验标准根据国家相关标准和设计文件中规定的要求对照明配电箱的安装质量进行评定。
3.检验项目及结果项目名称安装要求验收结果配电箱安装位置按设计要求安装合格配电箱支架或支撑架稳固牢固合格配电箱水平调整安装水平合格配电箱间距符合设计要求合格线路接线规范密实合格密封情况密封严密合格4.检验结论经过对成套配电柜、控制柜和动力、照明配电箱的安装质量进行严格检查，各项指标均达到设计要求，安装质量良好，符合国家相关标准和设计文件的要求。
成套配电柜控制柜和动力照明配电箱安装检验批验收记录

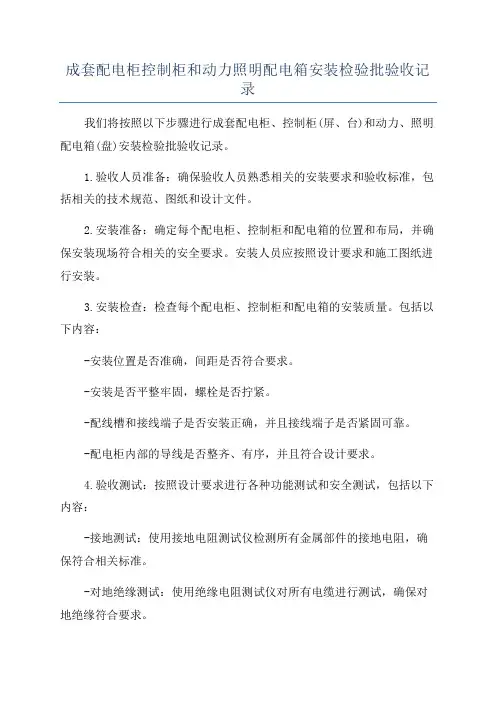

成套配电柜控制柜和动力照明配电箱安装检验批验收记录我们将按照以下步骤进行成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批验收记录。
1.验收人员准备：确保验收人员熟悉相关的安装要求和验收标准，包括相关的技术规范、图纸和设计文件。
2.安装准备：确定每个配电柜、控制柜和配电箱的位置和布局，并确保安装现场符合相关的安全要求。
安装人员应按照设计要求和施工图纸进行安装。
3.安装检查：检查每个配电柜、控制柜和配电箱的安装质量。
包括以下内容：-安装位置是否准确，间距是否符合要求。
-安装是否平整牢固，螺栓是否拧紧。
-配线槽和接线端子是否安装正确，并且接线端子是否紧固可靠。
-配电柜内部的导线是否整齐、有序，并且符合设计要求。
4.验收测试：按照设计要求进行各种功能测试和安全测试，包括以下内容：-接地测试：使用接地电阻测试仪检测所有金属部件的接地电阻，确保符合相关标准。
-对地绝缘测试：使用绝缘电阻测试仪对所有电缆进行测试，确保对地绝缘符合要求。
-过电压保护测试：对过电压保护装置进行测试，确保在发生过电压时能够及时切断电源。
-短路保护测试：对短路保护装置进行测试，确保在发生短路时能够及时切断电源。
5.验收记录：将每个配电柜、控制柜和配电箱的安装和验收结果记录在验收表中。
该记录应包括以下内容：-设备的型号、规格和数量。
-安装的日期、地点和安装人员。
-检查和测试的结果。
-验收人员的签字和日期。
6.验收报告：根据以上记录，编写验收报告，对整个安装过程进行总结和评价。
报告应包括以下内容：-安装质量的总体评价。
-安装过程中出现的问题和处理方法。
-各个配电柜、控制柜和配电箱的详细检查和测试结果。
-验收人员的建议和意见。
以上是成套配电柜、控制柜和动力、照明配电箱安装检验批验收记录的一般步骤和要点。
根据具体的项目和要求，还可以根据需要增加其他的检查和测试内容。
成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装
xx建筑工程建筑电气工程施工作业指导书成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装牵头单位：xx建筑分公司参编单位：xx**公司xx**分公司目录4 电气照明工程 (1)4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装14.1.1 适用范围 (1)4.1.2 施工准备 (1)4.1.3 技术要求 (1)4.1.4 安装程序与工艺流程 (2)4.1.5 工艺要求和施工方法 (3)4.1.6 质量控制及检验 (5)4.1.7 安全、职业健康和绿色施工要求 (5)4 电气照明工程4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装4.1.1 适用范围适用于一般工业与民用建筑电气照明工程成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装的施工。
4.1.2施工准备（1）作业面要求1）建筑结构工程必须经过结构验收，墙面、地面、抹灰作业完成，符合设计要求和规范的规定；2）线管、线槽、电箱、电盒安装完毕符合设计要求，且完好无损无污染；3）设备基础和构架应达到允许设备安装的强度，焊接构件的质量应符合要求，基础槽钢应固定可靠；4）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。
施工图纸及技术齐全；5）施工图纸技术齐全；6）环境湿度应达到设计要求或产品技术文件的规定。
（2）人员准备1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。
（3）机械设备要求1）主要施工机械：电焊机、电动锤、钢卷尺、水平尺、万用表、母线煨弯器、力矩扳手、钢锯等；2）主要检测机具：万用表、兆欧表、卷尺等。
（4）材料要求设备及器材到达现场后，应作下列验收检查:1)包装完整，密封件密封应良好。
第三章 成套配电柜、控制柜(屏、台)和动力、照明配电箱 (盘
第三章 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装第一节 施工准备（1级 2级）对主要器材要求：1．设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。
设备应有铭牌，并注明厂家名称，附件、备件齐全。
2．铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，夹层底板厚度不小于 1.5mm，箱内各种器具应安装牢固，导线排列整齐，压接牢固、并为合格供货商定点厂产品，并有产品合格证。
3．塑料配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。
4．木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。
5．必须采用镀锌型钢和板材、镀锌螺栓、螺母、垫圈、机螺丝符合规范要求，并有材质证明。
6．绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
第二节 工艺流程和施工要领（1级 2级 3级）一、成套配电柜、控制柜（屏、台）（三级）设备开箱检查 → 设备搬运 → 柜（盘）就位 → → 柜（盘）上方母线配制 →柜（盘）二次回路结线 →→ 柜（盘）试验调整 → 送电运行验收1. 设备开箱检查：1.1 按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
1.2 柜(盘)本体外观检查应无损伤及变形，油漆完整无损。
1.3 柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。
2. 设备搬运2.1 设备运输：由起重工作业，电工配合。
根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。
2.2 设备运输、吊装时注意事项：2.2.1 道路要事先清理，保证平整畅通。
2.2.2 设备吊点：柜(盘)顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。
成套配电柜、控制柜(屏台)和动力,照明配电箱(盘)及控制柜安装分项工程质量验收记录
成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）与控制柜安装
分项工程质量验收记录（统表2）
电缆电线导管敷设分项工程质量验收记录DQ1.4
电线电缆敷设分项工程质量验收记录DQ1.4
电缆头制作接线与线路绝缘测试分项工程质量验收记录DQ1.4
配电箱、柜安装分项工程质量验收记录DQ1.4
灯具安装分项工程质量验收记录DQ1.4
插座开关风扇安装分项工程质量验收记录DQ1.4
建筑照明通电试运行分项工程质量验收记录DQ1.4
桥架安装分项工程质量验收记录DQ1.4
接地装置安装分项工程质量验收记录DQ1.4
防雷接地引下线敷设分项工程质量验收记录DQ1.4
接闪器安装分项工程质量验收记录DQ1.4
等电位安装分项工程质量验收记录DQ1.4。
配电箱安装规程及验收规范

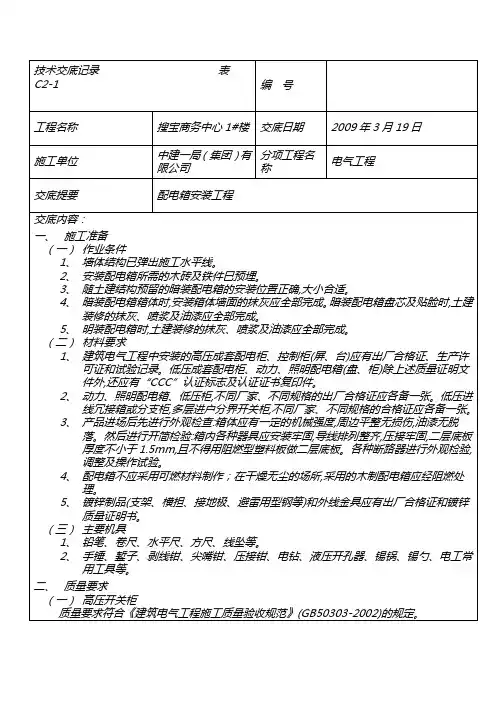

1、明装配电箱分为明管明箱和暗管明箱两种,其配电箱的安装方式两种大致相同；但对于暗管明箱,现施工中一般采用下图5-21的做法,此做法的弊病是箱后的暗装接线盒不利于检查和维修,一旦遇到换线、查线等情况时,还得拆下明装配电箱。
图5-22的做法可避免这个问题,方便了检查和维修。
它只需在订货时按图示对箱体提出要求即可。
2、安装配电箱。
（1）拆开配电箱:安装配电箱应先将配电箱拆开分为箱体、箱内盘芯、箱门三部分。
拆开配电箱时留好拆卸下来的螺丝、螺母、垫圈等。
（2）安装箱体:铁架固定配电箱箱体:将角钢调直,量好尺寸,画好锯口线,锯断煨弯,钻孔位,焊接。
煨弯时用方尺找正,再用电(气)焊将对口缝焊牢,并将埋入端做成燕尾形,然后除锈,刷防锈漆。
再按照标高用高标号水泥砂浆将铁架燕尾端埋入牢固,埋入时要注意铁架的平直程度和孔间距离,应用线坠和水平尺测量准确后再稳住铁架,待水泥砂浆凝固后再把配电箱箱体固定在铁架上。
金属膨胀螺栓固定配电箱:采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱,金屑膨胀螺栓的大小应根据箱体重量选择。
其方法是根据弹线定位的要求,找出墙体及箱体固定点的准确位置,一个箱体固定点一般为四个,均匀地对称于四角,用电钻或冲击钻在墙体及箱体固定点位置钻孔,其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内,且孔洞应平直不得歪斜。
最后将箱体的孔洞与墙体的孔洞对正,注意应加镀锌弹垫、平垫,将箱体稍加固定,待最后一次用水平尺将箱体调整平直后,再把螺栓逐个拧牢固。
（3）安装箱内盘芯:将箱体内杂物清理干净,如箱后有分线盒也一并清理干净,然后将导线理顺.分清支路和相序,并在导线末端用白胶布或其他材料临时标注清楚,再把盘芯与箱体安装牢固,最后将导线端头按标好的支路和相序引至箱体或盘芯上,逐个剥削导线端头,再逐个压接在器具上,同时将保护地线按要求压接牢固。
（4）安装箱盖:把箱盖安装在箱体上。
用仪表校对箱内电具有无差错,调整无误后试送电,最后把此配电箱的系统图贴在箱盖内侧,并标明各个闸具用途及回路名称,以方便以后操作。
成套配电柜控制柜和动力照明配电箱安装检验批质量验收记录
成套配电柜控制柜和动力照明配电箱安装检验批质量验收记录日期：xxxx年xx月xx日地点：xxxx工地项目名称：xxxx项目施工单位：xxxx公司一、项目概况本次验收的工程为成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)的安装工程。
二、验收人员1. 施工单位代表：xxx2. 监理单位代表：xxx3. 动力设备代表：xxx4. 照明设备代表：xxx5. 监理单位代表：xxx三、施工方案1.施工单位提供了详细的施工方案，并按照相关规范和标准进行施工。
2.施工单位配备了足够的工人和施工设备，确保施工的顺利进行。
四、施工过程1.成套配电柜的安装（1）施工单位根据设计要求，安装并固定了配电柜，确保其稳定和可靠。
（2）采用了正确的线缆穿线方式，并保持线缆的整齐、美观。
（3）按照相关规范，进行了接地、接零和接触动作试验，并记录了相应的数据。
2.控制柜(屏、台)的安装（1）施工单位根据设计要求，安装并固定了控制柜，并进行了必要的标识。
（2）采用了正确的线缆穿线方式，并保持线缆的整齐、美观。
（3）按照相关规范，进行了接地、接零和接触动作试验，并记录了相应的数据。
3.动力配电箱(盘)的安装（1）施工单位根据设计要求，安装并固定了动力配电箱，确保其稳定和可靠。
（2）采用了正确的线缆穿线方式，并保持线缆的整齐、美观。
（3）按照相关规范，进行了接地、接零和接触动作试验，并记录了相应的数据。
4.照明配电箱(盘)的安装（1）施工单位根据设计要求，安装并固定了照明配电箱，确保其稳定和可靠。
（2）采用了正确的线缆穿线方式，并保持线缆的整齐、美观。
（3）按照相关规范，进行了接地、接零和接触动作试验，并记录了相应的数据。
五、质量验收结果1.成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)的安装符合国家相关标准和规范的要求。
2.安装工程质量良好，各项试验指标均满足要求，无明显缺陷。
3.施工单位按照设计要求进行了正确的安装，所有设备安装牢固、线缆整齐、接地可靠。
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装工程检验批质量验收记录
（高 压 开 关 柜）
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
金属框架的接地或接零
第6.2.6条
5
柜与其面板间可动部位的配线
第6.2.7条
6
基础型钢安装允 许 偏 差
不直度（mm/m）
≦1
水平度（mm/全长）
≦5
不平行度（mm/全长）
≦5
7
柜、盘等垂直度允许偏差
≦1.5‰
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
第6.1.1条
2
手车抽出式柜的推拉和动、静触头检查
第6.1.3条
3
成套配电柜的交接试验
第6.1.4条
4
柜间线路绝缘电阻测试
第6.1.6条
5
二次回路耐压试验
第6.1.7条一般项目1来自柜间或与基础型钢的连接
第6.2.2条
2
柜间安装相互间接缝、成列盘面偏差检查
第6.2.3条
3
柜内部检查试验
第6.2.4条
4
柜间配线
成套配电柜控制柜和配电箱安装技术要求
成套配电柜控制柜和配电箱安装技术要求一、设备及材料要求1.柜、台、箱、盘进场时应核查其内部电器参数及接线，应与设计文件一致，并附有电路原理图。
2.柜、台、箱、盘及其内部电器涉及CCC认证的产品，进场时应校核CCC认证证书、CCC标识或自我声明评价。
3.柜、台、箱、盘外观应无损伤及变形，内部器件应完好无损，接线应无脱落脱焊，绝缘导线的材质、规格应符合要求。
4.柜、箱、盘进场时应检查其内部安装的电涌保护器(SPD)并应符合下列要求：1)SPD的型号、规格、参数及安装布置应符合设计要求；2)SPD的接线形式应符合设计要求；3)SPD的连接导线应平直，且长度不宜大于0.5m。
5.柜、台、箱、盘及其内部二次回路配线连接应符合下列要求：1)全部电器元件与原理图相符，其额定电压与控制、操作电源电压一致；2)按图敷设柜与柜之间的控制线，其导线型号、规格符合设计要求；对照系统接线图对控制线进行校线，且各回路有套上清晰的二次接线端子编号，并将控制线连接在接线端子板上；3)同一接线端子上连接的导线截面积一致，且不多于2根，防松垫圈等零件齐全；端子接线连接紧密可靠，多股绝缘导线采用冷压接端子，冷压接端子的选用根据所连接电器元件(或端子排)接线端子结构形式进行选择，其压接端子与多股绝缘导线配合以及压接质量符合国家机械行业标准JB/T2436.1，JB/T2436.2的要求；4)配线成束绑扎，不同电压等级、交流、直流线路及计算机控制线路分别绑扎，且有标识。
二、工序控制要求1.柜、台、箱、盘安装前的现场施工作业条件应符合下列要求：1)配电室内顶棚、墙体应完成施工且无渗漏水现象；2)配电室内地面的找平层应完成施工，设备基础型钢和室内预埋件等经检查验收合格；3)落地式柜、台的混凝土基础质量验收应合格；4)配电室外柜、台、箱、盘附着的地面、墙面应完成施工；5)暗装配电箱的预留孔洞及其进出线导管的预埋应检查验收合格。
2.高低压配电系统试运行应按批准的试运行方案进行。
成套配电柜、配电箱检验批质量验收记录
建筑电气工程检验批质量验收记录
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装检验批质量验收记录（首页）
建筑电气工程检验批质量验收记录
成套配电柜、控制柜（屏、台） 和动力、照明配电箱（盘）安『
检验批质量验收记录（中1页）
柜、屏、台、箱、盘内检查试验应符合下列规定：
1.控制开关及保护装置的规格、型号符合设计要求；
2.闭锁装置动作准确、可靠；
3.主开关的辅助开关切换动作与主开关动作一致；
4.柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清
晰、工整、不易脱色。
5.回路中的电子元件不应参加交流工频耐压试验；48V及以
下回路可不做交流工频耐压试验。
建筑电气工程检验批质量验收记录
成套配电柜、控制柜（屏、台）.
和动力、照明配电箱（盘）安装检验批质量验收记录（中2页）
工程名称：株洲城市主要街道夜景艺术照明工程C标段
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装检验批质量验收记录（尾页）
注：规范中黑体字为强制性条文。
检查批的质量验收记录由施工项目专业质量检查员填写，监理工程师组织项目专业质量检查员等进行验收。
（注：范文素材和资料部分来自网络，供参考。
只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）。
成套配电柜控制柜和动力照明配电箱安装检验批质量验收记录
成套配电柜控制柜和动力照明配电箱安装检验批质量验收记录一、前期准备1.检查施工方案和图纸，确保安装的配电柜位置符合要求。
2.检查材料清单，确保配电柜、控制柜和配电箱的规格、型号等与合同要求一致。
3.检查施工人员持证上岗情况，确保施工人员具备相应的操作技能和安全意识。
4.确定检验人员，并对其进行相关培训，使其了解验收的流程和要求。
二、安装检验过程1.安装前的准备工作：（1）检查现场环境是否清洁，确保无杂物和水淹情况，以免影响安装质量。
（2）检查场地的通风、排水等设施是否满足要求。
（3）核实验收人员的身份，确保落实责任。
2.安装过程：（1）按照施工方案和图纸要求，合理布置配电柜、控制柜和配电箱的位置。
（2）对配电柜、控制柜和配电箱进行安装，注意固定牢固，并确保布线连接正确。
（3）安装完毕后，进行清洁工作，确保无埋藏杂物和灰尘。
3.调试测试：（1）进行线路接地测试，确保接地电阻符合要求。
（2）进行线路绝缘测试，确保线路绝缘阻抗满足要求。
（3）进行电气性能测试，确保设备正常运行。
4.安全验收：（1）检查安装的配电柜、控制柜和配电箱是否牢固、合理。
（2）检查布线是否规范，接线是否正确。
（3）检查接地装置是否符合要求。
（4）检查标志、警示标识是否齐全、清晰。
以上检查工作，可制作检查表格，便于记录。
1.验收日期：_______年_______月_______日。
2.验收单位：_________。
3.验收人员：_________。
4.验收内容：（1）配电柜、控制柜和配电箱安装是否合理、牢固。
（2）布线是否规范、接线是否正确。
（3）接地装置是否符合要求。
（4）标志、警示标识是否齐全、清晰。
5.验收结果：（1）验收通过。
（2）验收不通过，具体原因：________________。
6.验收意见及处理：（1）对通过的部分可略过。
（2）对不通过的部分，应详细记录不通过的原因，并针对相应问题提出改进意见。
7.验收结论：根据以上验收情况，经过合理判定，对本次安装进行验收结论的明确。
成套配电柜控制柜屏台和动力照明配电箱盘安装
成套配电柜控制柜屏台和动力照明配电箱盘安装引言成套配电柜、控制柜、屏台等设备和动力照明配电箱盘是电气工程中常用的设备，在安装的过程中需要特别注意操作规范和安全性。
本文将介绍成套配电柜、控制柜、屏台和动力照明配电箱盘的安装过程与注意事项。
成套配电柜安装安装成套配电柜需要注意以下事项：1. 安装位置成套配电柜应安装在室内的固定平坦地面上，安装位置应保证周围有足够的空间，方便维修和操作。
在安装过程中，对于大型的成套配电柜，应先在地面铺设防震垫，以降低震动和噪音。
2. 连接组件成套配电柜要配备各种连接组件，包括电源、接地和通信线等。
在连接过程中，应遵循正确接线顺序，并牢记各组件的连接方式和端子位置，以免出现错误连接。
3. 接地在安装成套配电柜时，要遵循接地设计规范，保证接地的安全性和有效性。
接地线应与地面保持良好接触，决不能疏忽接地，以免导致电器故障，影响工作安全。
控制柜屏台安装控制柜屏台是控制系统的核心部件，负责控制机器的运动、压力、速度等参数。
它的安装与调试直接影响到整个机器的稳定性和可靠性。
1. 安装位置控制柜屏台适合安装在没有强烈电磁干扰和有良好通风条件的环境中。
在安装的过程中，应保持与机器的主体接近，以便进行联机操作和维护。
2. 管线配套在连接线路时必须考虑控制柜屏台与主机之间的数据传输和信号转换问题，确定配套管线。
通常情况下，应该采用高质量的管线材料，以确保传输过程中不会因为受到噪声等干扰而出现传输错误。
3. 开放式安装控制柜屏台通常采用开放式安装，这种安装方式实际上就是把控制柜内部的所有组件放在自由活动的式框架架子上，以便进行维护和调试。
动力照明配电箱盘安装1. 安装位置动力照明配电箱盘也应该安装在平坦地面上，而且周围应该有足够的空间和较好的通风条件。
在安装时，应该尽量避免强烈阳光照射，防止发生电器故障。
2. 接地与成套配电柜类似，动力照明配电箱盘也需要进行接地。
接地线归职责机构管理，在接地时必须严格按照规定操作。
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装及验收规范
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装6.1 主控项目6.1.1 柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。
6.1.2 低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。
柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积S p 不应小于表6.1.2 的规定。
表 6.1.2 保护导体的截面积相线的截面积S(mm2) 相应保护导体的最小截面积S p（mm2）S≤1616＜S≤3535＜S≤400400＜S≤800S＞800S16S/2200S/4注：S 指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、S p）材质相同。
6.1.3 手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。
动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。
6.1.4 高压成套配电柜必须按本规范第3.1.8 条的规定交接试验合格，且应符合下列规定：1 继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；2 凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
6.1.5 低压成套配电柜交接试验，必须符合本规范第4.1.5 条的规定。
6.1.6 柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。
6.1.7 柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V 兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1～10MΩ时，做1000V 交流工频耐压试验，时间1min，应无闪络击穿现象。
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录
≤5
/
不平行度（mm/全长）
≤5
/
柜、屏、盘、台、箱、盘间
2
第6.2.2条
/
或与基础型钢的连接
柜、屏、 垂直度
1.5‰
/
3 台、箱、 相互间接缝
2mm
/
一 盘安装 成列盘面
5mm
/
般 项
4
柜、屏、盘、台、箱、盘内 5 低压电器组合
第6.2.5条
/
6 柜、屏、台、箱、盘间配线 第6.2.6条
/
项 5 低压成套配电柜的交接试验 第6.1.5条
/
目 6 柜间线路绝缘电阻测试
第6.1.6条
/
7 柜间二次回路耐压试验
第6.1.7条
/
8 直流屏试验
第6.1.8条
/
9 箱（盘）内结线及开关动作 第6.1.9条
/
不直度 每米
≤1
/
基础 （mm） 全长
≤5
/
1 型钢 水平度 每米
≤1
/
安装 （mm） 全长
/
连接柜、屏、台、箱、盘面
7 板上的电器及控制台、板等 第6.2.7条
/
动部位的电线
安装质量
第6.2.8条
/
照明配
电箱 垂直度
1.5‰
/
8 (盘)安 底边距地面为1.5m 第6.2.8条
/
装 照明配电板底边距 第6.2.8条
/
地面不小于1.8m
检验批部位
《建筑电气工程施工质量验收 规范》GB50303-2002 检查
甬统表C02-50-2
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安
装检验批质量验收记录
成套配民柜、控制柜和动力、照明配电箱(盘)安装施工操作规程及质量要求
XXXXX建筑工程总公司施工技术标准（建筑电气）文件名称.成套配电柜、控制柜（屏、台）和动力、照明配电（盘）安装施工操作规程及质量要求文件编号：版号：受控号：生效日期:XXXXX建筑工程总公司XXXXX建筑工程总公司施工技术标准文件名称：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装施工操作规程及质量要求归口管理部门:文件编号：编制人/日期：版号：审核人/日期：受控号：批准人/日期：生效日期：备注：执行己有文件成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装施工操作规程及质量要求本操作规程及质量要求适用于公司承建的成套配电柜、控制柜和动力、照明配电箱（盘）安装工tn性。
1施工准备1.1材料要求1.1.1成套定型配电柜应根据设计要求的型号，规格选用合格产品。
并有产品合格证。
1.1.2铁制配电箱（盘）:箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1. 5mm箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。
1.1.3塑料配电箱（盘）:箱体应有一定的机械强度。
周边平整无损伤，塑料二层底板厚度不应小于8mm,并有产品合格主。
1・1.4色缘导线：导线的规格型号必须符合设计要求，并有产品合格证。
1.2主要机具1.2.1电锤、手电钻、电焊机1.2.2压绞钳、手锤、扳手、钢锯123画笔、卷尺、水平尺、线坠1・3作业条件1. 3. 1埋设基础槽钢或地脚螺栓时，须有地面的基准线。
132预埋件及预留孔洞符合设计要求，预埋件应牢固。
1.3.3必须在基础台、沟槽及地面抹灰完，顶棚、墙面喷完浆，门窗安装齐全（应向外开门）并符合防火要求后才允许进行配电柜的安装。
1.3.4随土建结构预留好暗装配电箱的安装位置。
1.3.5八埋铁架或螺栓时，墙体结构应弹出施工水平线。
1.3.6安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
2操作工艺2. 1配电柜安装2. 1. IX艺流程：查阅安装要求基础制作检查配电柜配电柜安装调试运行2. 1・2配电柜安装要求2. 1.2.1配电柜的布置必须遵循安全、可靠、适用和经济等原则，并应注意便于操作、搬运维修、试验监测和接线工作的进行。
成套配电柜控制柜和动力照明配电箱及控制柜安装检验批质量验收记录
成套配电柜控制柜和动力照明配电箱及控制柜安装检验批质量验收记录质量验收记录-成套配电柜、控制柜和动力、照明配电箱及控制柜安装检验批一、项目名称：成套配电柜、控制柜和动力、照明配电箱及控制柜安装二、施工单位：XXX工程有限公司三、监理单位：XXX监理有限公司四、安装开始日期：XXXX年XX月XX日安装结束日期：XXXX年XX月XX日五、质量验收内容：1.成套配电柜安装检验记录1.1安装前检查：-检查成套配电柜的尺寸、外观、标志是否符合设计要求；-检查电器元件的数量、规格和型号是否与设计要求一致；-检查电器元件的包装是否完好无损。
1.2安装过程检查：-检查安装位置是否正确，是否符合设计要求；-检查安装固定件是否坚固可靠，连接是否紧密；-检查电线、电缆的敷设是否整齐、有序，是否与标识一致；-检查引线的接头是否牢固可靠，是否存在松动现象。
1.3安装结束检查：-检查配电柜的密封性能和防护等级是否符合设计要求；-检查电器元件与配电柜的连接是否良好，接触面是否干净、无氧化层；-检查成套配电柜的接地是否可靠，接地电阻是否符合规定标准。
2.控制柜（屏、台）安装检验记录2.1安装前检查：-检查控制柜的尺寸、外观、标志是否符合设计要求；-检查控制柜内各电器元件的数量、规格和型号是否与设计要求一致；-检查控制柜内电器元件的包装是否完好无损。
2.2安装过程检查：-检查安装位置是否正确，是否符合设计要求；-检查安装固定件是否牢固可靠，连接是否紧密；-检查电线、电缆的敷设是否整齐、有序，是否与标识一致；-检查引线的接头是否牢固可靠，是否存在松动现象。
2.3安装结束检查：-检查控制柜的密封性能和防护等级是否符合设计要求；-检查控制柜内电器元件与控制柜的连接是否良好，接触面是否干净、无氧化层；-检查控制柜的接地是否可靠，接地电阻是否符合规定标准。
3.动力、照明配电箱（盘）安装检验记录3.1安装前检查：-检查配电箱（盘）的尺寸、外观、标志是否符合设计要求；-检查电器元件的数量、规格和型号是否与设计要求一致；-检查电器元件的包装是否完好无损。
配电柜、成套控制柜和动力、照明配电箱安装施工工艺标准
配电柜、成套控制柜（屏、台）和动力、照明配电箱（盘）安装施工工艺标准1.适用范围本工艺标准适用于电压为10kV以下及一般工业与民用建筑电气安装工程配套电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
2.施工准备2.1 原材料半成品的要求2.1.1 设备及材料均应符合国家或部颁发的现行技术标准，符合设计要求，并有出厂合格证。
实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。
设备有铭牌，注明厂家、型号，附件、备件齐全。
2.1.2 安全使用材料:⑴型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。
⑵镀锌制品螺栓、热圈、支架、横担表面无锈斑，有合格证和质量证明书。
⑶其它材料，铅丝、酚醛板、油漆、绝缘胶垫标志牌等均应符合质量要求。
⑷配电箱体应有一定的机械强度，周边平整无损伤。
铁制箱体二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，配电箱油漆无脱落，阻燃型塑料箱体二层底板厚度不小于8mm，⑸导线电缆的规格型号必须符合设计要求，有产品合格证。
2.2 主要工机具2.2.1 吊装搬运机具：汽车吊、汽车、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻绳索具等。
2.2.2 安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺、锒头等。
2.2.3 测试检验工具：兆欧表、万用表、水平尺、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠、塞尺、水准仪等。
2.2.4 防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。
2.3 作业条件2.3.1 盘柜屏台所在房间土建施工完，且土建工程施工标高、尺寸、结构及埋件符合设计要求，门窗封闭，墙面、屋顶油漆喷刷完，室内无漏水，地面工程完，场地干净。
2.3.2 暗装配电箱随土建结构预留好安装位置。
2.3.3 明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装主控项目
柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠；
装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。
低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保
护。
柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无
要求时，柜(屏、台、箱、盘)内保护导体最小截面积S不应小于表的规定。
p
表保护导体的截面积
相线的截面积S(mm) 相应保护导体的最小截面积S（mm）
S≤16
16＜S≤35
35＜S≤400
400＜S≤800
S＞800
S
16
S/2
200
S/4
注：S 指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、S）材质相同。
手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。
动触头与静触头的
中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接
地触头后于主触头脱开。
高压成套配电柜必须按本规范第条的规定交接试验合格，且应符合下列
规定：
1 继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组
试验动作正确，整定参数符合设计要求；
2 凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，
按产品技术文件要求交接试验。
．
低压成套配电柜交接试验，必须符合本规范第条的规定。
柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大
Ω。
1MΩ；二次回路必须大于于柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10M
Ω10M1～兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在Ω时，用2500V
时，做1000V 交流工频耐压试验，时间1min，应无闪络击穿现象。
直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间和线对地间
绝缘电阻值应大于Ω，直流屏所附蓄电池组的充、放电应符合产品技术文件要
求；整流器的控制调整和输出特性试验应符合产品技术文件要求。
照明配电箱(盘)安装应符合下列规定：
1 箱(盘)内配线整齐，无绞接现象。
导线连接紧密，不伤芯线，不断股。
垫圈
下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于 2 根，防松垫圈等零
件齐全；
2 箱(盘)内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流
不大于30mA，动作时间不大于。
3 照明箱(盘)内，分别设置零线(N)和保护地线(PE 线)汇流排，零线和保护地线
经汇流排配出。
一般项目
基础型钢安装应符合表的规定。
表基础型钢安装允许偏差
允许偏差
项目
(mm/m) (mm/全长)
不直度 1 5
水平度 1 5
不平行度/ 5
柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐
全。
，2mm相互间接缝不应大于‰，盘安装垂直度允许偏差为箱、台、屏、柜、
成列盘面偏差不应大于5mm。
柜、屏、台、箱、盘内检查试验应符合下列规定：
1 控制开关及保护装置的规格、型号符合设计要求；
2 闭锁装置动作准确、可靠；
3 主开关的辅助开关切换动作与主开关动作一致；
4 柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，
接线端子有编号，且清晰、工整、不易脱色。
5 回路中的电子元件不应参加交流工频耐压试验；48V 及以下回路可不做交流
工频耐压试验。
低压电器组合应符合下列规定：
1 发热元件安装在散热良好的位置；
2 熔断器的熔体规格、自动开关的整定值符合设计要求；
3 切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板；
4 信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显
示准确；
5 外壳需接地(PE)或接零(PEN)的，连接可靠；
6 端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线
截面积大小适配。
柜、屏、台、箱、盘间配线：电流回路应采用额定电压不低于750V、芯线截
面积不小于的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回
路的电线应采用额定电压不低于750V、芯线截面不小于的铜芯绝缘电线或
电缆。
二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路
应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。
连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线应符
合下列规定：
1 采用多股铜芯软电线，敷设长度留有适当裕量；
2 线束有外套塑料管等加强绝缘保护层；
3 与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；
可转动部位的两端用卡子固定。
4
照明配电箱(盘)安装应符合下列规定：
1 位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱．。
