060601Ⅰ动力、照明配电箱(盘)安装

成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装

xx建筑工程建筑电气工程施工作业指导书成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装牵头单位：xx建筑分公司参编单位：xx**公司xx**分公司目录4 电气照明工程 (1)4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装14.1.1 适用范围 (1)4.1.2 施工准备 (1)4.1.3 技术要求 (1)4.1.4 安装程序与工艺流程 (2)4.1.5 工艺要求和施工方法 (3)4.1.6 质量控制及检验 (5)4.1.7 安全、职业健康和绿色施工要求 (5)4 电气照明工程4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装4.1.1 适用范围适用于一般工业与民用建筑电气照明工程成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装的施工。

4.1.2施工准备（1）作业面要求1）建筑结构工程必须经过结构验收，墙面、地面、抹灰作业完成，符合设计要求和规范的规定；2）线管、线槽、电箱、电盒安装完毕符合设计要求，且完好无损无污染；3）设备基础和构架应达到允许设备安装的强度，焊接构件的质量应符合要求，基础槽钢应固定可靠；4）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。

施工图纸及技术齐全；5）施工图纸技术齐全；6）环境湿度应达到设计要求或产品技术文件的规定。

（2）人员准备1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。

（3）机械设备要求1）主要施工机械：电焊机、电动锤、钢卷尺、水平尺、万用表、母线煨弯器、力矩扳手、钢锯等；2）主要检测机具：万用表、兆欧表、卷尺等。

（4）材料要求设备及器材到达现场后，应作下列验收检查:1)包装完整，密封件密封应良好。

配电柜控制柜台和动力照明配电箱盘安装要点

三、配电柜、控制柜（台）和动力，照明配电箱（盘）安装要点1材料验收要求1.1柜、盘设备材料进场验收:并应符合下列要求。

1.1.1包装及密封良好；1.1.2型号、规格符合设计要求，设备无损伤、附件、备件齐全。

1.1.3应有生产许可证，“CCC”认证标志和认证证书复印件及试验记录，出厂合格证、产品的技术文件齐全；1.1.4外观检查合格，设备铭牌清楚，并填好设备（开箱）进场验收记录。

2 工艺流程2.1工艺流程2.1当电源从柜、盘后进线且需在柜、盘正背后墙上另设隔离开关及手动机构时，柜、盘后通道净宽不应小于1.5m，2.2基础型钢制作安装2.2.1配电柜、盘的底座采用槽钢5～10号，角钢L50×5～L63×6等型号；安装前应矫平、调直。

用底板固定型钢采用焊接的方法，见底板固定型钢安装开柜示意图，焊接时应注意型钢变型，宜先采用点焊，然后再满焊牢固。

底板固定型钢安装开关柜示意图，2.2.2型钢根据柜、盘数量，型钢的长短设置固定点，一般为800～1200mm 应设置一个固定点，两端100mm～200mm处应设固定点。

2.2.3采用膨胀螺栓固定适应于砼上的型钢和柜、盘的直接固定及砼、砖墙上配电箱、盘的固定作法见下图。

柜、盘的直接固定图2.3在变配电室（间），基础型钢安装后，其顶部应高出地平10mm，基础型钢应有明显可靠的接地，，变配电室基础型钢接地不得小于2处。

2.4 成排、柜、盘就位组装应保证平整和垂直度，柜、盘与基础型钢之间的调整宜采用开口钢垫板找正找平。

开口应插入柜、盘的固定螺栓内，钢垫板每处不应超过3片。

柜、盘找平找正后应固定，采用螺栓固定或螺栓压板固定，不得采用焊接。

柜、盘安装在震动场所，应采取防震措施。

2.4.1基础型钢安装应符合基础型钢安装允许偏差表的规定:基础型钢安装允许偏差表项目允许偏差（mm/m）(mm/全长)不直度 1 5 水平度 1 5 不平行度－ 52.5柜、盘上的摸拟母线的宽度宜为6～12mm，母线相序颜色交流应为L1（A相）黄色，L2（B相）绿色，L3（C相）红色，直流正极为赫色，负极为蓝色；接地线表面沿长度方向，每段为15～100mm，分别涂以黄色和绿色相间的条纹。

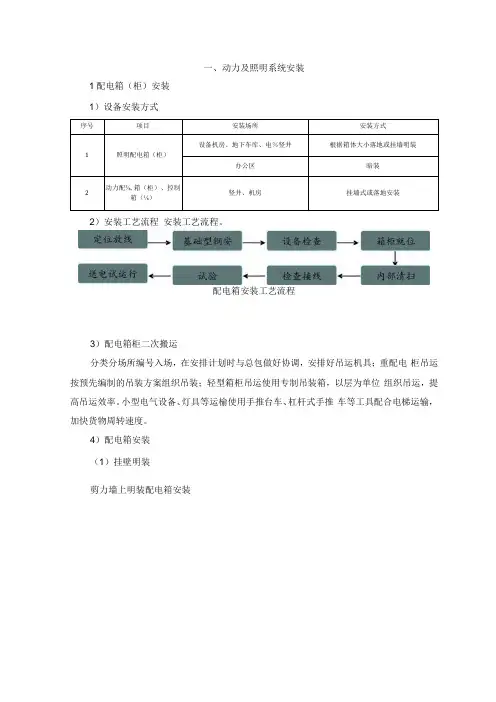

动力及照明系统安装

一、动力及照明系统安装1配电箱（柜）安装1）设备安装方式2）安装工艺流程安装工艺流程。

配电箱安装工艺流程3）配电箱柜二次搬运分类分场所编号入场，在安排计划时与总包做好协调，安排好吊运机具；重配电柜吊运按预先编制的吊装方案组织吊装；轻型箱柜吊运使用专制吊装箱，以层为单位组织吊运，提高吊运效率。

小型电气设备、灯具等运榆使用手推台车、杠杆式手推车等工具配合电梯运输，加快货物周转速度。

4）配电箱安装（1）挂壁明装剪力墙上明装配电箱安装明装配电箱安装示意轻质隔墙上安装明装配电箱需要安装对拉螺杆固定隔墙上安装配电箱示意(2)落地明装落地配电箱安装用10#槽钢做底座。

电气导管落地配电柜安装示意注意事项：A桥架进出配电箱（柜）处所有开孔处须用橡胶板保护孔的边缘，以防止损坏电线电缆。

B桥架与箱柜连接处须做接地跨接处理。

C箱柜及其基础型钢须做好接地。

配电柜的安装最大允许偏差表箱内接线总体要求为接线正确、配线美观、导线分布协调。

同一接线端子最多允许压接两条导线。

与断路器连接的电线插入断路器的出线孔后，通过压紧螺丝固定，多股线搪锡后才能连接。

与母排连接的电线通过接线端子连接。

所有二次回路控制线或电缆均采用多股软铜线，接线端子采用规格合适的专用压线钳压接。

箱内接线示意(6)线路绝缘测试箱内接线之前，对配电箱内线路要进行测试，主要包括进线电缆的绝缘测试、分配线路的绝缘测试、二次回路线路的绝缘测试。

线路绝缘测试前，要断开电缆两端的空气开关、照明开关、设备连接点等，以保证绝缘测试结果准确无误。

(7)配电箱进出电缆处封堵电缆电线绝缘摇测后，配电箱进线处需进行封堵处理配电箱进出电缆处封堵示意2封闭母线安装1)母线安装工艺流程母线的安装工艺流程2)母线开箱检查验收母线运到施工现场后，需要对母线验收：(1)查验合格证和随带安装技术文件；(2)外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑、镀层完整；(3)对各段母线相与相、相与地、相与零、零与地之间进行绝缘摇测，绝缘电阻值大于20MQ。

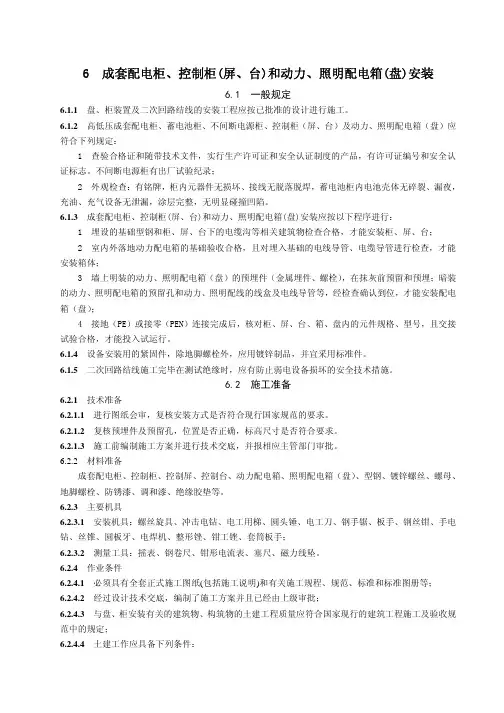

6 成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装

6 成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装6.1 一般规定6.1.1盘、柜装置及二次回路结线的安装工程应按已批准的设计进行施工。

6.1.2高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定：1 查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。

不间断电源柜有出厂试验纪录；2 外观检查：有铭牌，柜内元器件无损坏、接线无脱落脱焊，蓄电池柜内电池壳体无碎裂、漏夜，充油、充气设备无泄漏，涂层完整，无明显碰撞凹陷。

6.1.3 成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装应按以下程序进行：1 埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物检查合格，才能安装柜、屏、台；2 室内外落地动力配电箱的基础验收合格，且对埋入基础的电线导管、电缆导管进行检查，才能安装箱体；3 墙上明装的动力、照明配电箱（盘）的预埋件（金属埋件、螺栓），在抹灰前预留和预埋；暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）；4 接地（PE）或接零（PEN）连接完成后，核对柜、屏、台、箱、盘内的元件规格、型号，且交接试验合格，才能投入试运行。

6.1.4设备安装用的紧固件，除地脚螺栓外，应用镀锌制品，并宜采用标准件。

6.1.5 二次回路结线施工完毕在测试绝缘时，应有防止弱电设备损坏的安全技术措施。

6.2 施工准备6.2.1技术准备6.2.1.1进行图纸会审，复核安装方式是否符合现行国家规范的要求。

6.2.1.2 复核预埋件及预留孔，位置是否正确，标高尺寸是否符合要求。

6.2.1.3施工前编制施工方案并进行技术交底，并报相应主管部门审批。

6.2.2 材料准备成套配电柜、控制柜、控制屏、控制台、动力配电箱、照明配电箱（盘）、型钢、镀锌螺丝、螺母、地脚螺栓、防锈漆、调和漆、绝缘胶垫等。

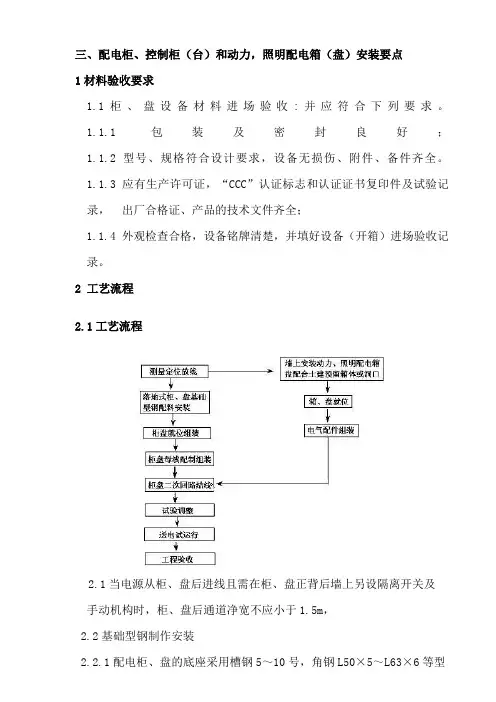

3配电柜、控制柜(台)和动力,照明配电箱(盘)安装要点

三、配电柜、控制柜（台）和动力，照明配电箱（盘）安装要点1材料验收要求1.1柜、盘设备材料进场验收:并应符合下列要求。

1.1.1包装及密封良好；1.1.2型号、规格符合设计要求，设备无损伤、附件、备件齐全。

1.1.3应有生产许可证，“CCC”认证标志和认证证书复印件及试验记录，出厂合格证、产品的技术文件齐全；1.1.4外观检查合格，设备铭牌清楚，并填好设备（开箱）进场验收记录。

2 工艺流程2.1工艺流程2.1当电源从柜、盘后进线且需在柜、盘正背后墙上另设隔离开关及手动机构时，柜、盘后通道净宽不应小于1.5m，2.2基础型钢制作安装号；安装前应矫平、调直。

用底板固定型钢采用焊接的方法，见底板固定型钢安装开柜示意图，焊接时应注意型钢变型，宜先采用点焊，然后再满焊牢固。

底板固定型钢安装开关柜示意图，2.2.2型钢根据柜、盘数量，型钢的长短设置固定点，一般为800～1200mm 应设置一个固定点，两端100mm～200mm处应设固定点。

2.2.3采用膨胀螺栓固定适应于砼上的型钢和柜、盘的直接固定及砼、砖墙上配电箱、盘的固定作法见下图。

柜、盘的直接固定图2.3在变配电室（间），基础型钢安装后，其顶部应高出地平10mm，基础型钢应有明显可靠的接地，，变配电室基础型钢接地不得小于2处。

2.4 成排、柜、盘就位组装应保证平整和垂直度，柜、盘与基础型钢之间的调整宜采用开口钢垫板找正找平。

开口应插入柜、盘的固定螺栓内，钢垫板每处不应超过3片。

柜、盘找平找正后应固定，采用螺栓固定或螺栓压板固定，不得采用焊接。

柜、盘安装在震动场所，应采取防震措施。

2.4.1基础型钢安装应符合基础型钢安装允许偏差表的规定:基础型钢安装允许偏差表项目允许偏差（mm/m）(mm/全长)不直度 1 5 水平度 1 5不平行度－ 52.5柜、盘上的摸拟母线的宽度宜为6～12mm，母线相序颜色交流应为L1（A相）黄色，L2（B相）绿色，L3（C相）红色，直流正极为赫色，负极为蓝色；接地线表面沿长度方向，每段为15～100mm，分别涂以黄色和绿色相间的条纹。

成套配电柜控制柜屏台和动力照明配电箱盘安装及验收规范

成套配电柜控制柜屏台和动力照明配电箱盘安装及验收规范集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装6.1主控项目6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

6.1.2低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。

柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积Sp不应小于表 6.1.2的规定。

表6.1.2保护导体的截面积相线的截面积S(m m2)相应保护导体的最小截面积S p（m m2）S≤1 6 16＜S≤3 5 35＜S≤400 400＜S≤800 S＞800S1 6S/ 2 200 S/ 4 注：S指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、Sp）材质相同。

6.1.3手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。

动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

6.1.4高压成套配电柜必须按本规范第 3.1.8条的规定交接试验合格，且应符合下列规定：1继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；2凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。

6.1.5低压成套配电柜交接试验，必须符合本规范第 4.1.5条的规定。

6.1.6柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。

6.1.7柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10M Ω时，用2500V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1～10MΩ时，做1000V交流工频耐压试验，时间1m i n，应无闪络击穿现象。

成套配民柜、控制柜和动力、照明配电箱(盘)安装施工操作规程及质量要求资料

×××××建筑工程总公司施工技术标准（建筑电气）文件名称：成套配电柜、控制柜（屏、台）和动力、照明配电（盘）安装施工操作规程及质量要求文件编号:版号：受控号：生效日期：×××××建筑工程总公司×××××建筑工程总公司施工技术标准文件名称：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装施工操作规程及质量要求归口管理部门：文件编号：编制人/日期：版号: 审核人/日期：受控号：批准人/日期：生效日期：备注：执行已有文件成套配电柜、控制柜（屏、台)和动力、照明配电箱(盘）安装施工操作规程及质量要求本操作规程及质量要求适用于公司承建的成套配电柜、控制柜和动力、照明配电箱（盘）安装工程。

1 施工准备1。

1材料要求1。

1.1成套定型配电柜应根据设计要求的型号，规格选用合格产品。

并有产品合格证。

1.1。

2铁制配电箱（盘）:箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1。

5mm，箱内各种器具应安装牢固，导线排列整齐,压接牢固，并有产品合格证.1.1。

3塑料配电箱（盘）:箱体应有一定的机械强度。

周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格主。

1。

4绝缘导线:导线的规格型号必须符合设计要求，并有产品合格证。

1。

2主要机具1。

2。

1电锤、手电钻、电焊机1。

2.2压线钳、手锤、扳手、钢锯1。

2。

3画笔、卷尺、水平尺、线坠1。

3作业条件1。

3。

1埋设基础槽钢或地脚螺栓时，须有地面的基准线.1.3.2预埋件及预留孔洞符合设计要求,预埋件应牢固.1。

3。

3必须在基础台、沟槽及地面抹灰完,顶棚、墙面喷完浆,门窗安装齐全（应向外开门）并符合防火要求后才允许进行配电柜的安装。

1.3。

4随土建结构预留好暗装配电箱的安装位置.1.3。

塔吊动力和照明电箱安装方案

塔吊动力和照明电箱安装方案随着城市化进程的加快，高层建筑日益增多，塔吊作为高层建筑施工中的重要设备，其安全运行显得尤为重要。

动力和照明电箱作为塔吊的“心脏”，其安装质量直接关系到塔吊的安全性能和施工效率。

本文将详细介绍塔吊动力和照明电箱的安装方案。

一、安装前准备1. 安装人员应具备相关资质，并熟悉塔吊动力和照明电箱的安装工艺及操作规程。

2. 检查电箱的型号、规格是否符合设计要求，并检查电箱外观是否完好无损。

3. 准备安装所需的工具和材料，包括电钻、扳手、螺丝、绝缘胶布等。

4. 了解施工现场的电源分布情况，确定电箱的安装位置。

二、安装过程1. 安装固定电箱：将电箱固定在塔吊的合适位置，确保电箱稳固可靠，并留出足够的维修空间。

2. 接线：根据电箱内的接线图，将电源线和信号线正确接入电箱。

注意电源线和信号线的标识，防止混淆。

3. 检查绝缘：确保电箱内所有接线点都进行了良好的绝缘处理，防止短路和漏电事故。

4. 安装保护装置：在电箱内安装过载保护、短路保护等保护装置，确保电路安全。

5. 接地：将电箱的接地线可靠接地，确保设备安全。

6. 调试：安装完成后，进行试运行，检查电箱的运行是否正常，如有异常，及时处理。

三、安装后的检查与维护1. 安装完成后，进行详细的检查，确保电箱的安装位置、接线、绝缘、接地等均符合要求。

2. 定期对电箱进行检查，及时发现并处理存在的问题，确保电箱的正常运行。

3. 加强电箱的防尘、防水、防潮措施，防止电箱因环境因素损坏。

4. 定期对电箱内的保护装置进行检查，确保其正常工作。

四、安全注意事项1. 安装过程中，严格遵守操作规程，确保自身和他人的安全。

2. 安装完成后，确保电箱的防护门关闭，防止意外触电。

3. 定期对电箱进行维护，发现异常情况及时处理，防止事故发生。

总之，塔吊动力和照明电箱的安装是高层建筑施工中的重要环节，只有严格按照安装方案进行施工，并加强安装后的检查与维护，才能确保塔吊的安全运行，为高层建筑施工提供可靠的电力保障。

配电柜、动力配电箱(柜)及照明配电箱安装

配电柜、动力配电箱（柜）及照明配电箱安装1.1.1.1.施工程序电箱施工程序图1、埋设的基础型钢和柜下的电缆沟等相关建筑物检查合格，才能安装配电柜。

2、落地安装的配电柜和控制柜的基础验收合格，且对埋入基础的电线导管、电缆导管进行检查，才能安装箱体。

3、在墙上明装的动力、照明配电箱的预埋件（金属埋件、螺栓），在抹灰前预留和预埋；暗装的动力、照明配电箱箱体的预留孔和动力、照明的线盒及配线的电线导管等，经检查确认到位，才能安装配电箱，且应与土建施工同步预埋；建筑物墙面装修完成后，才能安装配电箱内的元件和接线。

4、在配电箱（柜）的接地（PE）和接零（PEN）连接完成后，核对配电箱（柜）内的元件规格、型号，且交接试验合格，才能投入运行。

1.1.1.2.配电箱（柜）施工方法及技术措施1、箱体检查验收配电箱（柜）到场后，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，各项应满足设计要求和规范要求。

具体内容见下表：箱体检查验收内容表2、基础型钢安装变配电所高低压柜，控制柜及其他单体内落地式配电盘柜，采用10#槽钢制作设备基础，基础型钢其顶部高出抹平地面10mm。

基础型钢的顶部水平度和侧面不直度均要求每米允许偏差在1mm之内，全长不大于5 mm。

基础型钢应有明显的可靠接地，成排柜基础型钢引出二点与接地干线连接。

基础型钢安装，其允许偏差应符合下表：电柜基础尺寸偏差检查表基础型钢在安装找平过程中，需用垫片的地方，最多不能超过三片；最终基础型钢顶部宜高出抹平地面10cm。

1.1.1.3.设备运输（1）配电箱(柜)的运输吊装：配电箱(柜)的吊装、水平转运任务量很大，在实施前要进行合理的计划，设备垂直运输可以采用外用电梯或塔吊，配电箱(柜)的水平运输可以采用液压叉车，就位采用门型架吊装。

如图所示高压柜的运输：配电柜运输示意图2、设备运输、吊装时注意事项：道路要事先清理，保证平整畅通。

汽车运输时，用麻绳将设备与车身固定牢，开车要平稳。

成套配电柜控制柜屏台和动力照明配电箱盘安装

成套配电柜控制柜屏台和动力照明配电箱盘安装引言成套配电柜、控制柜、屏台等设备和动力照明配电箱盘是电气工程中常用的设备，在安装的过程中需要特别注意操作规范和安全性。

本文将介绍成套配电柜、控制柜、屏台和动力照明配电箱盘的安装过程与注意事项。

成套配电柜安装安装成套配电柜需要注意以下事项：1. 安装位置成套配电柜应安装在室内的固定平坦地面上，安装位置应保证周围有足够的空间，方便维修和操作。

在安装过程中，对于大型的成套配电柜，应先在地面铺设防震垫，以降低震动和噪音。

2. 连接组件成套配电柜要配备各种连接组件，包括电源、接地和通信线等。

在连接过程中，应遵循正确接线顺序，并牢记各组件的连接方式和端子位置，以免出现错误连接。

3. 接地在安装成套配电柜时，要遵循接地设计规范，保证接地的安全性和有效性。

接地线应与地面保持良好接触，决不能疏忽接地，以免导致电器故障，影响工作安全。

控制柜屏台安装控制柜屏台是控制系统的核心部件，负责控制机器的运动、压力、速度等参数。

它的安装与调试直接影响到整个机器的稳定性和可靠性。

1. 安装位置控制柜屏台适合安装在没有强烈电磁干扰和有良好通风条件的环境中。

在安装的过程中，应保持与机器的主体接近，以便进行联机操作和维护。

2. 管线配套在连接线路时必须考虑控制柜屏台与主机之间的数据传输和信号转换问题，确定配套管线。

通常情况下，应该采用高质量的管线材料，以确保传输过程中不会因为受到噪声等干扰而出现传输错误。

3. 开放式安装控制柜屏台通常采用开放式安装，这种安装方式实际上就是把控制柜内部的所有组件放在自由活动的式框架架子上，以便进行维护和调试。

动力照明配电箱盘安装1. 安装位置动力照明配电箱盘也应该安装在平坦地面上，而且周围应该有足够的空间和较好的通风条件。

在安装时，应该尽量避免强烈阳光照射，防止发生电器故障。

2. 接地与成套配电柜类似，动力照明配电箱盘也需要进行接地。

接地线归职责机构管理，在接地时必须严格按照规定操作。

成套配电柜、控制柜(屏、台)动力、配电箱(盘)安装

成套配电柜、控制柜（屏、台）动力、配电箱（盘）安装1操作要点1.1设备开箱检查应符合如下要求：1.1.1安装单位、监理单位、建设单位共同参加开箱检查，并做好检查记录。

1.1.2按照设备清单、施工图纸、设备技术资料核对设备本体及附件、备件的规格型号，应符合设计图纸要求，附件、备件齐全，产品合格证、技术资料、使用说明书齐全。

1.1.3柜（盘）本体处外观检查应无损伤及变形，油漆完整无损。

1.1.4柜盘内部检查电器装置及元件，绝缘瓷件齐全，无损伤、裂纹等缺陷。

1.2设备搬运1.1设备搬运、吊装注意事项：①设备能人力搬运时，捆扎结实，绳牵处应衬于软物，以免损伤外观油漆。

②设备吊装时吊索应穿在设备顶部的吊环内，吊索的绳长一致，以防柜体变形或损坏部件。

③人力手推车搬运时必须用麻绳将设备固定牢，绑扎处衬于软物，平稳拖运。

2柜（盘）安装1柜（盘）安装应符合以下要求：1.1柜（盘）在基础型钢架上找正、找平，用0.5mm铁片调整，每处垫板不得超过3片。

1.2柜（盘）相互间及与基础型钢用镀锌螺栓，弹簧垫圈、平垫圈连接固定，低压柜、高压柜分别用M12、M16镀锌螺丝固定，且防松零件齐全。

1.3盘柜安装后的垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成排盘面偏差不应大于5mm；盘面之间偏差：相邻两盘边不应大于1mm。

1.4每台柜（盘）金属框架接地必须单独与基础型钢连接，即每台柜从后面左下部的基础型钢侧面焊上鼻子，用6mm2铜线与柜上的接地端了连接牢固。

装有电器的可开启的门，门和框架的接地端子应用编强铜线可靠连接，并作好标识。

安装在泵房内的配电柜，宜地面砌筑砖基基础，高度宜为200mm。

1.5成套配电柜电气检查应符合下列要求：①控制开关及保护装置的规格、型号符合设计要求。

②机械闭锁、电气闭锁装置动作准确；③动触头与静触头中心线应一致，触头接触紧密；投入时接地触头称于主触头接触，退出时接地触头后于主触头脱开；④主开关的辅助开关切换动作与主开关动作一致；⑤柜内照明齐全。

动力、照明配电箱(盘)安装质量标准和检验方法

最小：
实际：
3
电击保护和保护导体截面积
动力、照明配电箱（盘）应有可靠的防电击保护。柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，箱（盘）内保护导体最小截面积Sp不应小于现行标准的规定
最小：
实际：
4
照明配电箱（盘）安装
1、箱（盘）内配线整齐，无绞结现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全
最小：
实际：
4
箱与其面板间可动部位的配线
1、连接导线应采用多芯铜芯绝缘软导线，敷设长度应留有适当裕量
2、线束宜有外套塑料管等加强绝缘保护层
3、与电器连接时，端部应绞紧、不松散、不断股，其端部可采用不开口的终端端子或搪锡
4、可转动部位的两端应采用用卡子固定
最小：
实际：
5
照明配电箱（盘）安装位置、开孔、回路编号等
2、箱（盘）内开关动作灵活、可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s
3、照明箱（盘）内分别设置零线（N）和保护地线（PE）汇流排，零线（漏电开关出口零线除外）和保护地线经汇流排配出
4、应急照明箱应有明显标识；
5、建筑智能化控制或信号线路接入照明配电箱时应减少与交流供电线路和其他系统的线路交叉，且不得并排敷设或共用同一管槽
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
最小：
实际：
3
柜、箱（盘）间配线
1、二次回路接线应符合设计要求，除电子元件回路或类似回路外，回路的绝缘导线额定电压不应低于450/750V ；对于铜芯绝缘导线或电缆的导体截面积，电流回路不应小于2.5mm２，其他回路不应小于1.5mm２

配电柜、成套控制柜(屏、台)和动力、照明配电箱(盘)安装施工工艺标准

配电柜、成套控制柜（屏、台）和动力、照明配电箱（盘）安装施工工艺标准1.适用范围本工艺标准适用于电压为10kV以下及一般工业与民用建筑电气安装工程配套电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。

2.施工准备2.1 原材料半成品的要求2.1.1 设备及材料均应符合国家或部颁发的现行技术标准，符合设计要求,并有出厂合格证。

实行生产许可证和安全认证制度的产品,有许可证编号和安全认证标志，相关材证资料齐全。

设备有铭牌，注明厂家、型号，附件、备件齐全.2.1.2 安全使用材料:⑴型钢表面无严重锈斑,无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。

⑵镀锌制品螺栓、热圈、支架、横担表面无锈斑，有合格证和质量证明书.⑶其它材料,铅丝、酚醛板、油漆、绝缘胶垫标志牌等均应符合质量要求.⑷配电箱体应有一定的机械强度,周边平整无损伤。

铁制箱体二层底板厚度不小于1.5mm,但不得采用阻燃型塑料板做二层底板,配电箱油漆无脱落，阻燃型塑料箱体二层底板厚度不小于8mm，⑸导线电缆的规格型号必须符合设计要求，有产品合格证。

2.2 主要工机具2。

2。

1 吊装搬运机具:汽车吊、汽车、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻绳索具等。

2.2.2 安装工具:台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺、锒头等。

2.2.3 测试检验工具：兆欧表、万用表、水平尺、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠、塞尺、水准仪等.2.2.4 防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。

2。

3 作业条件2.3.1 盘柜屏台所在房间土建施工完，且土建工程施工标高、尺寸、结构及埋件符合设计要求,门窗封闭,墙面、屋顶油漆喷刷完，室内无漏水，地面工程完，场地干净.2.3。

2 暗装配电箱随土建结构预留好安装位置.2.3.3 明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。

配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装

配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装6.1 主控项目6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地(ＰＥ)或接零(ＰＥＮ)可靠；装有电器的可开门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

说明：6.1.1 对高压柜而言是保护接地。

对低压柜而言是接零，因低压供电系统布线或制式不同，有TN-C、TN-C-S、TN-S不同的系统，而将保护地线分别称为PE线和PEN线。

显然，在正常情况下PE线内无电流流通，其电位与接地装置的电位相同；而PEN线内当三相供电不平衡时，有电流流通，各点的电位也不相同，靠近接地装置端最低，与接地干线引出端的电位相同。

设计时对此已作了充分考虑，对接地电阻值、PE线和PEN线的大小规格、是否要重复接地、继电保护设置等做出选择安排，而施工时要保证各接地连接可靠，正常情况下不松动，且标识明显，使人身、设备在通电运行中确保安全。

施工操作虽工艺简单，但施工质量是至关重要的。

6.1.2低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。

柜(屏、台、箱、盘)内保护导体应有裸露饿连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积Ｓp不应小于表6.１.2的规定。

表6.1.2 保护导体的截面积说明：6.1.2 依据现行国家标准《低压成套开关设备》GB7251.1idt IEC439-1 7.4电击防护规定，低压成套设备中的PE线要符合该标准7.4.3.1.7表4的要求，且指明PE线的导体材料和相线导体材料不同时，要将PE线导体截面积的确定，换算至与表4相同的导电要求，其理由是使载流容量足以承受流过的接地故障电流，使保护器件动作，在保护器件动作电流和时间范围内，不会损坏保护导体或破坏它的电连续性。

诚然也不应在发生故障至保护器件动作这个时段内危及人身安全。

本条规定的原则是适用于供电系统各级的PE线导体截面积的选择。

成套配电柜、控制柜和动力、照明配电箱(盘)安装(Ⅰ)高压开关柜

第6.2.3条
3
柜内部检查试验
第6.2.4条
4
柜间配线
第6.2.5条
5
柜与其面板间可动部位的配线
第6.2.7条
6
不直度（mm/n）
基础型钢安装允许偏差水平度（mm/全长）
不平行度（mm/全长）
<1
<5
<5
7
柜、盘等垂直度允许偏差
<1.5%。
施工单位检查评定结果
专业工长（施工员）
施工班组长
施工单位专业质量检查员：年月日
总包项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师：
（建设单位项目专业技术负责人）年月日
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
检验批质量验收记录表
GB50303-2002
（I）高压开关柜
060103
060202
060601
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
总包单位
总包项目经理
施工执行标准名称及编号
施工质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收
记录ቤተ መጻሕፍቲ ባይዱ
主控项目
1
金属框架的接地或接零
第6.1.1条
2
手车式柜的推拉和动、静触头检查
第6.1.3条
3
成套配电柜的交接试验
第6.1.4条
4
柜间线路绝缘电阻测试
第6.1.6条
5
柜间二次回路耐压试验
第6.1.7条
般项目
1
柜间或与基础型钢的连接

动力配电箱、照明配电箱的安装施工工艺(示范文本)

动力配电箱、照明配电箱的安装施工工艺（示范文本）
1、材料要求：
箱体应有一定的机械强度，周边平整无损伤，油漆无脱落。

二层底板厚度不小于1.5mm。

箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。

2、配电箱工艺流程：
弹线定位→明（暗）装配电箱→盘面组装（实物排列、加工、固定电具、电盘配线）→箱（盒）固定→绝缘检测
3、配电箱安装要求：
（1）、配电箱安装前应对照图纸的系统、原理图检查，核对配电箱内部电气元件、规格、名称是否齐全完好，暗装配电箱应先配合土建预埋木盒箱壳。

（2）、暗装配电箱安装时必须预先考虑粉刷层，一般要求配电箱外壳出墙3mm左右，四边要一致，使盘面板紧贴墙面，并用水平尺测量水平与垂直度，合乎要求后方可固定。

明装箱在强电井可用金属膨胀螺栓固定。

（3）、电线管（PVC管）进配电箱开孔要排列整齐，用开孔钻开孔，箱内排线应整齐绑扎成束，扎带距离相等，保持工艺美观。

在部位应该两端固定，盘面引出线及引进导线应留有适当余度，以便维修。

（4）、配电箱内接线应对每个回路绝缘进行测试，并记录数值。

进线电源线应根据相线、零地线严格分色敷设，出线回路应按图纸的标准套上相应的异型三角塑料套管、标明回路编号。

（5）、配电箱体应采用专用接地端子，安装好保护接地线。

（6）、配电箱安装完毕后送电调试，最后在箱内分配开关下方用标签纸标上每个回路所控制的具体负载名称位置，以便用户使用检修方便。

1。
