H3C交换机配置
H3C华三交换机基本配置命令大全,弱电人用的到!
H3C华三交换机基本配置命令大全，弱电人用的到！本期我们一起来了解下H3C最详细的基础命令。
一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。
2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。
二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。
但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。
1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 1005. Please wait...6. Done.表7-11 把Trunk端口添加到VLAN中的步骤s命令把该链路转换成Access链路，然后再使用本步命令转换成Trunk链路4port trunk permit vlan { vlan-id-list | all }例如：[sysname-GigabitEthernet1/0/1] port trunkpermit vlan 2 to 10将以上Trunk端口加入到一个或多个VLAN，以实现允许来自指定VLAN的数据包通过（也就是Cisco IOS中所说的VLAN修剪）二选一参数vlan-id-list = [ vlan-id1 [ to vlan-id2 ] ]&<1-10>用于指定Trunk端口允许加入的VLAN的范围，vlan-id取值范围为1～4094。
h3c交换机配置教程「图文」
h3c交换机配置教程「图文」h3c交换机配置教程「图文」其实不同厂家型号的交换机设置都是差不多的，只是不同厂家的交换机设置的命令是不同的!但只要我们知道一种交换机的设置并找一下相关的资料，就很容易设置好不同的交换机!下面YJBYS店铺为大家整理了关于h3c交换机配置教程【图文】，希望对你有所帮助。
比方说，你们公司新增加了办公室，网络端口不够用了，你们IT 主管让你加一个交换机到机房并设置好。
首先的条件是你公司的网络有vlan的划分(在核心交换机上)，比如说vlan 2 ,vlan 3,vlan4等!那么我们怎么来设置好一个交换机呢?大家可能会想到很多，觉得交换机很难设置，其实只要我们在设置之前想好要做哪些事情，它还是很容易的!我们一般要设置的有: 交换机的名称、管理ip地址(这个也可以不设置的)、登陆的用户和密码以及划分合适的vlan 等。
至于其它的很多功能设置我们一般是不需要改，如果要真的改，那就拿出说明书吧!好了，先给大家看看H3C交换机的登陆界面。
大家看到的上面这个界面就是登陆后出现的，看没看到这个提示，表于你已经进入了交换机的用户操作界面，交换机的名称是 H3C ,这是它给我们的信息。
下面我们看一下在这个用户操作介面下都可以执行哪些命令,输入一个问号得到帮助(很多东西我们都不需要记住的，只要输入”?”问号帮助命令，它就会提示你怎么操做了!),如下图所示。
在用户操作模式下显示的这些命令都是很简单的，也没有什么特别的说明，因为如果要改变交换机的设置,需要进入交换机的系统模式，输入system-view 就可以进入系统修改模式了，如下图所示!看一下系统模式下的命令都有哪些:还真是很多呀!看到这么多命令各位的脑袋是不是又大起来了，没关系的，别紧张，想一想我们们应该完成的任务吧，其实用不到那么多命令的!用sysname 命令设置交换机的名称，如下图：接下来设置管理vlan和管理ip , 管理vlan和管理ip大家可能不明白是什么意思! 每个交换机默认都是有一个vlan 1存在的，在H3C 交换机里，这个vlan 1默认就是管理vlan, 管理ip就是用来远程管理这个交换机的ip地址 ,管理ip要设置在管理vlan上，如果我们公司核心交换机上没有设置vlan 1 ，也就是说vlan 1是没有ip地址定义的，那么我们就要设置其它的vlan为管理vlan，这样才能设置ip 地址，才能远程管理交换机!一个交换机里只能有一个管理vlan存在，所以我们要先删除原来的管理vlan , 设置新的管理vlan , 命令如下: 删除原来的管理vlan , 用undo 命令(undo 是取消设置的命令)。
H3C核心交换机配置
H3C核心交换机配置H3C核心交换机配置H3C每年将销售额的15%以上用于研发投入，在中国的'北京、杭州和深圳设有研发机构，在北京和杭州设有可靠性试验室以及产品鉴定测试中心。
以下是店铺整理的关于H3C核心交换机配置，希望大家认真阅读!1、核心交换机新建用户admin密码admin@h3c，并关联远程登录服务，如telnet web网页登录、ssh远程登录。
并开启telnet、web登录服务、ftp服务#local-user adminpassword cipher admin@h3cauthorization-attribute level 3service-type telnetservice-type ftpservice-type web#telnet server enable#ip http enable#user-interface vty 0 15authentication-mode scheme2、如需新增vlan网段，先新建对应vlan，新建网关、把网线口加入到此vlan，这里例举新增vlan11，网关172.30.162.1/24,把0/0/27-0/0/28口添加到vlan162#vlan 162port GigabitEthernet 0/0/27 to GigabitEthernet 0/0/28#interface Vlan-interface162ip address 172.30.162.1 255.255.255.03、开启DHCP自动获取功能，此功能一般只需要在核心交换机上开启，比如这里开启vlan162网段的DHCP功能，并禁止分配172.30.162.1-100#dhcp server ip-pool 162network 172.30.162.0 mask 255.255.255.0gateway-list 172.30.162.1dns-list 88.0.0.216 88.0.0.218#dhcp enable#dhcp server forbidden-ip 172.30.162.1 172.30.162.100关闭192.168.11.0网段的DHCP自动获取功能#undo dhcp server ip-pool 114、下联交换机口必须配置成trunk口，并允许所有vlan通过，比如2槽位板卡，开启trunk配置，这里例举2/0/1和2/0/2口要下接接入交换机#interface GigabitEthernet2/0/1port link-type trunkport trunk permit vlan 10 20 30 40 50 80 162 500 1000#interface GigabitEthernet2/0/2port link-type trunkport trunk permit vlan 10 20 30 40 50 80 162 500 10005、查看交换机端口使用情况，可查看端口激活状态up或者DOWN，端口工作速率，端口模式，端口对应的vlan号dis interface briefThe brief information of interface(s) under route mode: Link: ADM - administratively down; Stby - standbyProtocol: (s) - spoofingInterface Link Protocol Main IP DescriptionM-E0/0/0 DOWN DOWN --NULL0 UP UP(s) --Vlan1 UP UP --Vlan10 UP UP 192.168.10.1 POSVlan20 UP UP 192.168.20.1 KELIUVlan30 UP UP 192.168.30.1 MENJINVlan40 UP UP 192.168.40.1 TINGCHECHANGVlan50 UP UP 172.15.0.1 KEYONG-WIFI-IPVlan80 UP UP 192.168.80.1 OFFICE-WIFI-IPVlan162 UP UP 172.30.162.1 OFFICEVlan500 UP UP 192.168.60.1 AP-IPVlan1000 UP UP 172.16.100.1 MANGENT&TO-F100-E-G Vlan1101 UP UP 11.1.1.2 TO-CISCO-11.1.1.1Vlan1102 UP UP 11.1.1.6 TO-CISCO-11.1.1.5The brief information of interface(s) under bridge mode: Link: ADM - administratively down; Stby - standbySpeed or Duplex: (a)/A - auto; H - half; F - fullType: A - access; T - trunk; H - hybridInterface Link Speed Duplex Type PVID DescriptionBAGG1 UP 2G(a) F(a) A 1000 TO-F100-E-GBAGG2 UP 2G(a) F(a) T 1 WLAN-COTROLGE0/0/1 DOWN auto A T 1GE0/0/2 DOWN auto A T 1GE0/0/3 DOWN auto A T 16、查看各个vlan所有在线电脑ip，可通过命令查看在线ip地址-mac地址-学习来源(所接端口)，下面列举查看管理vlan 1000网段交换机在线情况，可以看到下列ip的交换机都在正常工作，都在线dis arp vlan 1000Type: S-Static D-Dynamic M-MultiportIP Address MAC Address VLAN ID Interface Aging Type172.16.100.36 5cdd-703f-6e50 1000 GE0/0/13 18 D172.16.100.14 7425-8aef-811a 1000 GE0/0/13 13 D172.16.100.37 e468-a38e-ee5b 1000 GE0/0/14 3 D172.16.100.2 70ba-ef69-4adf 1000 BAGG1 3 D172.16.100.3 70f9-6d0d-e4d6 1000 BAGG2 15 D【H3C核心交换机配置】。

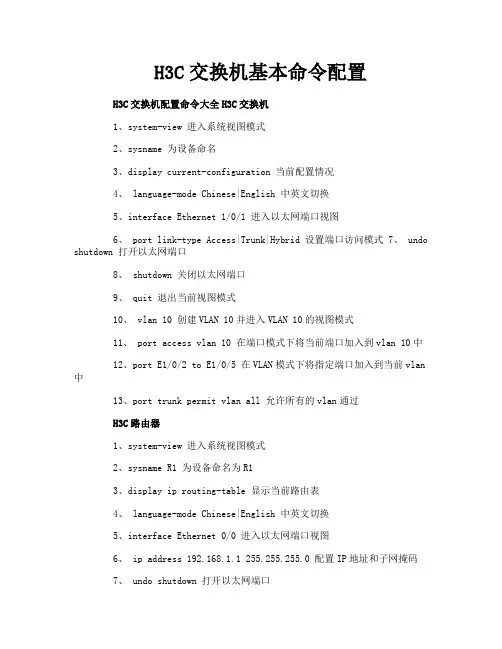

H3C交换机基本命令配置
H3C交换机基本命令配置H3C交换机配置命令大全H3C交换机1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan 中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 Switch H3C S3600 Switch H3C MSR 20-20 Router1、调整超级终端的显示字号;2、捕获超级终端操作命令行，以备日后查对;3、 language-mode Chinese|English 中英文切换;4、复制命令到超级终端命令行，粘贴到主机;5、交换机清除配置 : reset save ; reboot ;6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的'连通性，不要犯最低级的错误。
h3c型交换机配置命令详细说明
H3C 交换机配置命令详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ；檫除旧的配置文件<Quidway>reboot ；交换机重启<Quidway>display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1 [DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。

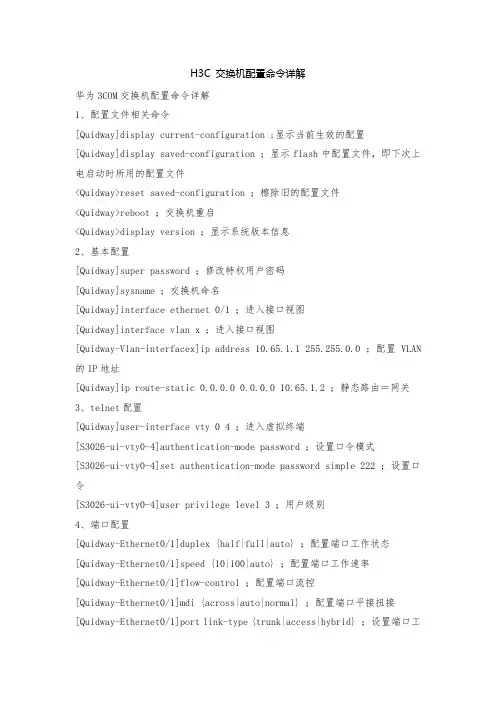

H3C 交换机配置命令详解
H3C 交换机配置命令详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ；檫除旧的配置文件<Quidway>reboot ；交换机重启<Quidway>display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP 地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1 [DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1 [DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。
H3C交换机基础配置命令详解
H3C交换机基础配置命令详解交换机的配置华为与H3C比较类似，这里面我们今天就来了解下，基础的配置命令，大家可以重点看下vlan的划分，这个在项目应用中较多。
一、基本配置<H3C> //用户直行模式提示符,用户视图<H3C>system-view //进入配置视图[H3C] sysname xxx //设置主机名成为xxx这里使用修改特权用户密码一、用户配置<H3C>system-view[H3C]super passwordH3C //设置用户分级密码[H3C]undo superpassword //删除用户分级密码[H3C]localuser bigheap 1234561 //Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin[H3C]undo localuserbigheap //删除Web网管用户[H3C]user-interface aux0 //只支持0[H3C-Aux]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undoidle-timeout //恢复默认值[H3C]user-interface vty0 //只支持0和1[H3C-vty]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undoidle-timeout //恢复默认值[H3C-vty]set authentication password123456 //设置telnet密码,必须设置[H3C-vty]undo set authenticationpassword //取消密码[H3C]displayusers //显示用户[H3C]displayuser-interface //用户界面状态三、VLAN配置[H3C]vlan 2 //创建VLAN2[H3C]undo vlanall //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7 //将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolateenable //打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-portvlan 2 //设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlanall //显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信[H3C]user-group20 //创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7 //将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group20 //显示user-group 20的相关信息四、交换机IP配置[H3C]vlan 20 //创建vlan[H3C]management-vlan 20 //管理vlan[H3C]interface vlan-interface20 //进入并管理vlan20[H3C]undo interface vlan-interface20 //删除管理VLAN接口[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0 //配置管理VLAN接口静态IP地址(缺省为192.168.0.234) [H3C-Vlan-interface20]undo ipaddress //删除IP地址[H3C-Vlan-interface20]ip gateway192.168.1.1 //指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown //关闭接口[H3C-Vlan-interface20]undoshutdown //开启[H3C]display ip //显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface20 //查看管理VLAN的接口信息<H3C>debuggingip //开启IP调试功能<H3C>undo debugging ip五、DHCP客户端配置[H3C-Vlan-interface20]ip addressdhcp-alloc // 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip addressdhcp-alloc // 取消[H3C]display dhcp //显示DHCP客户信息<H3C>debuggingdhcp-alloc //开启DHCP调试功能<H3C>undo debugging dhcp-alloc六、端口配置[H3C]interface Ethernet0/3 //进入端口[H3C-Ethernet0/3]shutdown //关闭端口[H3C-Ethernet0/3]speed100 //速率可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplexfull //双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control //开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression20 //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopbackinternal //内环测试[H3C-Ethernet0/3]loopbackexternal //外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-typetrunk //设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan20 //设置20为该trunk 的缺省VLAN,默认为1(trunk线路两端的PVID必须一致) [H3C-Ethernet0/3]port access vlan20 //将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlanall //允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdiauto //设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4 //将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet0/1 //删除该汇聚组[H3C]link-aggregation modeegress //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet0/2 //将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both //将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>resetcounters //清除所有端口的统计信息[H3C]display link-aggregation Ethernet0/3 //显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test //诊断该端口的电路状况七、集群配置S2100只能作为成员交换机加入集群中,加入后系统名改为'集群名_成员编号.原系统名'的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable //启用群集功能,缺省为启用[H3C]cluster //进入群集视图[H3C-cluster]administrator-address H-H-Hname switch H-H-H为命令交换机的MAC，加入switch集群[switch_1.H3C-cluster]undoadministrator-address //退出集群[H3C]displaycluster //显示集群信息[H3C]management-vlan2 //集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN八、QOS优先级配置QoS配置步骤：设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority7 //设置端口优先级为7,默认为0[H3C]priority-trustcos //设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式) [H3C]queue-scheduler hq-wrr 2 4 68 //设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound29 //将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M[H3C]displayqueue-scheduler //显示队列调度模式及参数[H3C]displaypriority-trust //显示优先级信任模式九、系统管理[H3C]mac-address blackhole H-H-H vlan1 //在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interfaceEthernet 0/1 vlan 1 //在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging500 //设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-Hinterface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restoredefault //恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-centerenable //启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip192.168.0.3 //向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level8 //设置系统日志级别为8,默认为5.级别说明:1.emergencies 2.alerts 3.critical4.errors 5.warnings 6.notifications rmational 8.debugging<H3C>terminaldebugging //启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminallogging //启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminaltrapping //启用控制台对告警信息的显示,缺省控制台为启用[H3C]displayinfo-center //显示系统日志的配置和缓冲区记录的信息[H3C]displaylogbuffer //显示日志缓冲区最近记录的指定数目的日志信息[H3C]displaytrapbuffer //显示告警缓冲区最近记录的指定数目的日志信息<H3C>resetlogbuffer //清除日志缓冲区的信息<H3C>resettrapbuffer //清除告警缓冲区的信息十、网络协议配置NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable //缺省情况下是开启的[H3C-Ethernet0/3]ndpenable //缺省情况下开启[H3C]display ndp //显示NDP配置信息[H3C]display ndp interface Ethernet0/1 //显示指定端口NDP 发现的邻居信息<H3C>debugging ndp interface Ethernet0/1// HABP协议即HuaweiAuthentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。
H3C交换机配置详解
[S3600]H3C交换机配置详解本文来源于网络，感觉比较全面，给大家分享；一.用户配置:<H3C>system-view[H3C]super password H3C 设置用户分级密码[H3C]undo super password 删除用户分级密码[H3C]localuser bigheap 123456 1 Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin [H3C]undo localuser bigheap 删除Web网管用户[H3C]user-interface aux 0 只支持0[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undo idle-timeout 恢复默认值[H3C]user-interface vty 0 只支持0和1[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undo idle-timeout 恢复默认值[H3C-vty]set authentication password 123456 设置telnet密码,必须设置[H3C-vty]undo set authentication password 取消密码[H3C]display users 显示用户[H3C]display user-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface 20 创建并进入管理VLAN[H3C]undo interface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undo ip address 删除IP地址[H3C-Vlan-interface20]ip gateway 192.168.1.1 指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undo shutdown 开启[H3C]display ip 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface 20 查看管理VLAN的接口信息<H3C>debugging ip 开启IP调试功能<H3C>undo debugging ip三.DHCP客户端配置:[H3C-Vlan-interface20]ip address dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip address dhcp-alloc 取消[H3C]display dhcp 显示DHCP客户信息<H3C>debugging dhcp-alloc 开启DHCP调试功能<H3C>undo debugging dhcp-alloc四.端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed 100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplex full 双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression 20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopback internal 内环测试[H3C-Ethernet0/3]loopback external 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-type trunk 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan 20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan 20 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlan all 允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdi auto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregation mode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3< H3C>reset counters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五.VLAN配置:[H3C]vlan 2[H3C]undo vlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolate enable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group 20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group 20 显示user-group 20的相关信息六.集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable 启用群集功能,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-H name switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undo administrator-address 退出集群[H3C]display cluster 显示集群信息[H3C]management-vlan 2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN< H3C>debugging cluster七.QoS配置:QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority 7 设置端口优先级为7,默认为0[H3C]priority-trust cos 设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)[H3C]queue-scheduler hq-wrr 2 4 6 8 设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound 29 将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M [H3C]display queue-scheduler 显示队列调度模式及参数[H3C]display priority-trust 显示优先级信任模式八.系统管理:[H3C]mac-address blackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging 500 设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-H interface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration< H3C>save[H3C]restore default 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version< H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-center enable 启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip 192.168.0.3 向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level 8 设置系统日志级别为8,默认为5.级别说明:1.emergencies 2.alerts 3.critical 4.errors 5.warnings 6.notifications rmational 8.debugging< H3C>terminal debugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminal logging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminal trapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]display info-center 显示系统日志的配置和缓冲区记录的信息[H3C]display logbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]display trapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>reset logbuffer 清除日志缓冲区的信息<H3C>reset trapbuffer 清除告警缓冲区的信息九.网络协议配置:NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable 缺省情况下是开启的[H3C-Ethernet0/3]ndp enable 缺省情况下开启[H3C]display ndp 显示NDP配置信息[H3C]display ndp interface Ethernet 0/1 显示指定端口NDP发现的邻居信息<H3C>debugging ndp interface Ethernet 0/1HABP协议即Huawei Authentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。
H3C交换机基本配置命令明细一览
H3C交换机基本配置命令明细⼀览1：配置登录⽤户，⼝令等<H3C> //⽤户直⾏模式提⽰符,⽤户视图<H3C>system-view //进⼊配置视图[H3C] //配置视图（配置密码后必须输⼊密码才可进⼊配置视图）[H3C] sysname xxx //设置主机名成为xxx这⾥使⽤修改特权⽤户密码<H3C>system-view[H3C]super password level 3 cipher/simple xxxxx //设置本地登录交换机命令[H3C] aaa //进⼊aaa认证模式定义⽤户账户[H3C-aaa] local-user duowan password cipher duowan[H3C-aaa] local-user duowan level 15[H3C-aaa] local-user duowan service-type telnet terminal ssh //有时候这个命令是最先可以运 //⾏的，上边两个命令像password，level都是定义完vty 的 // authentication-mode aaa后才出现[H3C-aaa] quit[H3C] user-interface vty 0 4 //当时很奇怪这个命令就是找不到，最后尝试了⼏次才能运⾏[H3C-ui-vty0-4] authentication-mode aaa[H3C-ui-vty0-4] quit单独设置远程登录账户：<H3C>system-view[H3C]user-interface vty 0 4[H3C-ui-vty0-4]authentication-mode password //设置登录模式[H3C-ui-vty0-4]user privilege level 3 //管理权限配置，3为管理级权限[H3C-ui-vty0-4]set authentication password cipher 123456 //设置登录密码以密⽂⽅式登录[H3C-ui-vty0-4]quit[H3C]2：H3C VLan设置创建vlan：<H3C> //⽤户直⾏模式提⽰符,⽤户视图<H3C>system-view //进⼊配置视图[H3C] vlan 10 //创建vlan 10，并进⼊vlan10配置视图，如果vlan10存在就直接进⼊vlan10配置视图[H3C-vlan10] quit //回到配置视图[H3C] vlan 100 //创建vlan 100，并进⼊vlan100配置视图，如果vlan10存在就直接进⼊vlan100配置视图[H3C-vlan100] quit //回到配置视图将端⼝加⼊到vlan中：[H3C] interface GigabitEthernet2/0/1 (10G光⼝)[H3C- GigabitEthernet2/0/1] port link-type access //定义端⼝传输模式[H3C- GigabitEthernet2/0/1] port default vlan 100 //将端⼝加⼊vlan100[H3C- GigabitEthernet2/0/1] quit[H3C] interface GigabitEthernet1/0/0 //进⼊1号插槽上的第⼀个千兆⽹⼝配置视图中。
H3C交换机的基本配置
H3C交换机的基本配置1. 交换机支持的命令：交换机基本状态：switch:RO状态路由器rommon> hostname>；用户模hostname# ；特权模式hostname(config)# ；全局配置模式hostname(config-if)# ；接口状态交换机口令设置：switch>enable；进入特权模switch#config terminal；进入全局配置模switch(config)#hostname ；设置交换机的主机名switch(config)#enable secret xxx ；设置特权加密口令switch(config)#enable password xxa ；设置特权非密口令switch(config)#line console 0 ；进入控制台口switch(config-line)#line vty 0 4 ；进入虚拟终端switch(config-line)#login ；允许登录switch(config-line)#password xx ；设置登录口令xx ；返回命令switch#exit交换机VLAN设置：交换机设置IP地址：switch(config)#interface vlan 1 ；进入vlan 1switch(config-if)#ip address ；设置IP地址switch(config)#ip default-gateway ；设置默认网关switch#dir flash: ；查看闪存交换机显示命令：switch#write ；保存配置信息switch#show vtp ；查看vtp配置信息2. 路由器支持的命令：路由器显示命令：router#show run ；显示配置信息router#show interface ；显示接口信息router#show ip route ；显示路由信息router#show cdp nei ；显示邻居信息router#reload ；重新起动路由器口令设置：router>enable ；进入特权模式router#config terminal ；进入全局配置模式router(config)#hostname ；设置交换机的主机名router(config)#enable secret xxx ；设置特权加密口令router(config)#enable password xxb ；设置特权非密口令router(config)#line console 0 ；进入控制台口；进入虚拟终端router(config-line)#line vty 0 4router(config-subif.1)#encapsulation dot1q ；绑定vlan中继协议router(config)#config-register 0x2142 ；跳过配置文件router(config)#config-register 0x2102 ；正常使用配置文件router#reload ；重新引导路由器文件操作：router#copy running-config startup-config ；保存配置router#copy running-config tftp ；保存配置到tftprouter#copy startup-config tftp ；开机配置存到tftpip route ；命令格式router(config)#ip route 2.0.0.0 255.0.0.0 1.1.1.2 ；静态路由举例router(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2 ；默认路由举例router(config-router)#negihbor ；点对点帧中继用。
H3C交换机操作手册
H3C交换机操作手册
H3C交换机操作手册
一、设备连接
1、将设备连接在路由器上，确保网络畅通。
2、打开电脑的浏览器，输入设备的 IP 地址：192.168.1.254。
3、在登录界面输入用户名和密码，默认用户名是 admin，密码是admin。
4、选择“网络”选项卡，然后单击“连接配置”按钮。
二、配置交换机
1、在“连接”选项卡中，选择要配置的交换机。
2、在“交换机管理”选项卡中，选择“配置”。
3、在“配置”选项卡中，选择要配置的交换机的端口数量。
4、在“端口配置”选项卡中，选择要配置的端口的类型。
5、在“VLAN配置”选项卡中，可以配置 VLAN（虚拟局域网）。
6、单击“应用”按钮，然后单击“确定”按钮。
三、管理交换机
1、在“管理”选项卡中，可以查看交换机的状态、端口状态、流量统计等信息。
2、如果需要对交换机进行软件升级，可以在“维护”选项卡中选择“软件升级”。
3、如果需要备份交换机的配置文件，可以在“维护”选项卡中选择“备份配置”。
4、如果交换机出现故障，可以在“维护”选项卡中选择“重启”。
四、常见问题及解决方法
1、无法登录设备：请确认设备的连接是否正确，IP 地址是否正确，路由器的设置是否正确。
2、配置失败：请确认配置的参数是否正确，是否符合网络规划。
3、交换机无法上网：请确认交换机的端口设置是否正确，是否配置了正确的 IP 地址和子网掩码。
本操作手册仅提供了基本的配置和操作方法，实际操作中可能需要根据具体情况进行调整。
如有其他问题，请咨询 H3C 技术支持人员。
H3C 交换机常用配置命令
[H3C]save
<H3C>system-view
#?进入VTY0用户界面视图。
[H3C]user-interfacevty0
#?设置通过VTY0口登录交换机的用户进行Password认证。
[H3C-ui-vty0]authentication-modepassword
#?设置用户的认证口令为密码方式，口令为123456。
#?设置用户的认证口令为加密方式，口令为123456。
[H3C-ui-aux0]setauthenticationpasswordcipher123456
#?设置从AUX用户界面登录后可以访问的命令级别为2级。
[H3C-ui-aux0]userprivilegelevel2
3、配置Telnet
#?进入系ห้องสมุดไป่ตู้视图。
H3C?交换机常用配置命令
1、配置主机名
[H3C]systemnameH3C
2、配置console口密码
#?进入系统视图。
<H3C>system-view
#?进入AUX用户界面视图。
[H3C]user-interfaceaux0
#?设置通过Console口登录交换机的用户进行Password认证。
[H3C-ui-aux0]authentication-modepassword
[H3C]snmp-agentcommunityread123456??#设置snmp团体名称?，权限为只读
[H3C]snmp-agentsys-infoversionv1v2c???#设置snmp版本v1?和v2
8、Qos端口限速
[H3C]interfacegigabitethernet1/0/1
h3c交换机配置教程
h3c交换机配置教程H3C交换机是中国华三公司生产的一种网络设备，广泛应用于企业网络中。
以下是H3C交换机的基本配置教程。
首先，要进入交换机的配置模式，可以通过串口或者网络连接进入交换机的CLI界面。
登录后输入用户名和密码进行身份验证。
接下来，需要配置交换机的基本网络设置。
例如配置管理IP 地址，用于管理交换机。
可以通过以下命令进行配置：```sysip address ip-address mask```其中，ip-address是设定的IP地址，mask是设定的子网掩码。
然后，需要配置交换机的VLAN。
VLAN是虚拟局域网，可以将交换机中的端口划分到不同的VLAN中，实现不同VLAN之间的隔离。
通过以下命令进行配置：```vlan [vlan-id]name vlan-namequit```其中，vlan-id是VLAN的ID号，vlan-name是VLAN的名称。
接下来，需要配置交换机的端口。
可以将端口划分到不同的VLAN中，或者配置端口的速率、双工模式等。
例如，配置端口1划分到VLAN2中，并设置为全双工模式：```interface GigabitEthernet 1/0/1port link-type accessport default vlan 2port duplex fullquit```然后，需要配置交换机的链路聚合。
链路聚合可以将多个物理链路捆绑成一个逻辑链路，提高带宽和冗余性。
通过以下命令进行配置：```interface Eth-Trunk [trunk-id]trunkport [port-list] mode [mode]quit```其中，trunk-id是链路聚合组的ID号，port-list是捆绑的物理端口列表，mode是链路聚合的模式。
最后，还可以配置交换机的安全性和监控功能。
例如，配置交换机的密码安全性，可以通过以下命令进行配置：```password-recovery enableaaalocal-user admin password irreversible-cipher [password]local-user admin service-type terminallocal-user admin privilege level 15```其中，password是设定的密码。
H3C交换机配置
1、win7通过超级终端进入H3C交换机，端口设置需要修改2、输入sys进入配置模式3、进入24端口（在输入命令时按Tab键会智能补全命令）[H3C]interface GigabitEthernet 1/0/244、设置24端口为trunk口[H3C—GigabitEthernet 1/0/24］port link-type trunk[H3C- GigabitEthernet 1/0/24］port trunk permit vlan all[H3C- GigabitEthernet 1/0/24］quit[H3C］interface GigabitEthernet 1/0/1[H3C- GigabitEthernet 1/0/1]port access vlan 101 [H3C- GigabitEthernet 1/0/1］quit6、进入端口2,设置端口2为vlan102［H3C]interface GigabitEthernet 1/0/2[H3C—GigabitEthernet 1/0/1］port access vlan 102 [H3C- GigabitEthernet 1/0/1］quit［H3C]interface GigabitEthernet 1/0/3[H3C- GigabitEthernet 1/0/1］port access vlan 103 [H3C—GigabitEthernet 1/0/1］quit8、进入端口4,设置端口4为vlan104[H3C]interface GigabitEthernet 1/0/4［H3C—GigabitEthernet 1/0/1］port access vlan 104［H3C—GigabitEthernet 1/0/1]quit9、输入save保存配置10、进入vlan101,设置端口9-16为vlan101（给vlan批量添加端口）［H3C］vlan 101[H3C—vlan101] port GigabitEthernet 1/0/9 to GigabitEthernet 1/0/16 [H3C-vlan101］quit11、进入vlan102，设置端口17—20为端口102（给vlan批量添加端口）［H3C]vlan 101［H3C-vlan101] port GigabitEthernet 1/0/9 to GigabitEthernet 1/0/16［H3C-vlan101]quitH3C交换机恢复出厂设置第一步：交换机上电，超级终端上会显示设备自检信息,自检结束后提示用户键入回车，之后将出现命令行提示符“〈H3C〉”。
h3c交换机常用配置
H3C交换机配置详解一.用户配置:〈H3C>system-view［H3C]super password H3C 设置用户分级密码[H3C]undo super password 删除用户分级密码［H3C]localuser bigheap 123456 1 Web网管用户设置,1(缺省）为管理级用户,缺省admin，admin[H3C]undo localuser bigheap 删除Web网管用户［H3C］user—interface aux 0 只支持0[H3C-Aux]idle—timeout 2 50 设置超时为2分50秒，若为0则表示不超时,默认为5分钟［H3C—Aux］undo idle—timeout 恢复默认值[H3C］user—interface vty 0 只支持0和1［H3C-vty]idle-timeout 2 50 设置超时为2分50秒，若为0则表示不超时,默认为5分钟［H3C—vty］undo idle—timeout 恢复默认值[H3C—vty］set authentication password 123456 设置telnet密码，必须设置［H3C—vty]undo set authentication password 取消密码[H3C］display users 显示用户[H3C]display user-interface 显示用户界面状态二.系统IP配置：[H3C]vlan 20［H3C］management-vlan 20［H3C]interface vlan—interface 20 创建并进入管理VLAN[H3C]undo interface vlan—interface 20 删除管理VLAN接口[H3C—Vlan-interface20]ip address 192.168.1。
2 255。
255.255.0 配置管理VLAN接口静态IP地址(缺省为192。
H3C交换机开局配置
H3C交换机的开局配置详述一、通过Console口进行本地登录说明：S3610&S5510系列以太网交换机的缺省系统名为H3C,即命令行接口的提示符为H3C。
以下配置举例中的命令行提示符均以H3C为例。
a) 通过Console口进行本地登录简介通过交换机Console口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录交换机的基础。
S3610＆S5510系列以太网交换机缺省情况下只能通过Console口进行本地登录。
用户终端的通信参数配置要和交换机Console口的配置保持一致,才能通过Console口登录到以太网交换机上.交换机Console口的缺省配置如下.1. 交换机Console口缺省配置b) 通过Console口登录交换机第一步：如图1-1所示，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。
PC1—1通过Console口搭建本地配置环境第二步：在PC机上运行终端仿真程序(如Windows 3。
X的Terminal或Windows9X/Windows 2000/Windows XP的超级终端等，以下配置以Windows XP为例），选择与交换机相连的串口，配置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，如图1-2至图1—4所示.1-2新建连接1—3连接端口配置1—4端口通信参数配置第三步：以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如〈H3C>)。
第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。
需要帮助可以随时键入“？”，具体的配置命令请参考本手册中相关模块的内容。
二、配置交换机光端口、开通光链路配置命令<H3C〉sys[H3C］interface GigabitEthernet1/1/1 ＃进入GigabitEthernet1/1/1接口＃［H3C—GigabitEthernet1/1/1］speed 1000 ＃配置GigabitEthernet1/1/1接口速率＃[H3C- GigabitEthernet1/1/1]duplex full ＃配置GigabitEthernet1/1/1工作模式为全双工#［H3C- GigabitEthernet1/1/1］port link-type trunk＃配置GigabitEthernet1/1/1接口模式为trunk＃[H3C- GigabitEthernet1/1/1］port trunk permit vlan 100＃配置允许Vlan 100通过GigabitEthernet1/1/1＃[H3C—GigabitEthernet1/1/1]］undo port trunk permit vlan 1＃取消Vlan 1通过GigabitEthernet1/1/1＃此段命令行即为配置交换机互联光端口，通常互联光端口为GigabitEthernet1/1/1，若为其他端口，则需根据实际情况调整端口号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、win7通过超级终端进入H3C交换机，端口设置需要修改
2、输入sys进入配置模式
3、进入24端口（在输入命令时按Tab键会智能补全命令）[H3C]interface GigabitEthernet 1/0/24
4、设置24端口为trunk口
[H3C- GigabitEthernet 1/0/24]port link-type trunk
[H3C- GigabitEthernet 1/0/24]port trunk permit vlan all
[H3C- GigabitEthernet 1/0/24]quit
[H3C]interface GigabitEthernet 1/0/1
[H3C- GigabitEthernet 1/0/1]port access vlan 101 [H3C- GigabitEthernet 1/0/1]quit
6、进入端口2，设置端口2为vlan102
[H3C]interface GigabitEthernet 1/0/2
[H3C- GigabitEthernet 1/0/1]port access vlan 102 [H3C- GigabitEthernet 1/0/1]quit
[H3C]interface GigabitEthernet 1/0/3
[H3C- GigabitEthernet 1/0/1]port access vlan 103 [H3C- GigabitEthernet 1/0/1]quit
8、进入端口4，设置端口4为vlan104
[H3C]interface GigabitEthernet 1/0/4
[H3C- GigabitEthernet 1/0/1]port access vlan 104 [H3C- GigabitEthernet 1/0/1]quit
9、输入save保存配置
10、进入vlan101，设置端口9-16为vlan101（给vlan批量添加端口）[H3C]vlan 101
[H3C-vlan101] port GigabitEthernet 1/0/9 to GigabitEthernet 1/0/16
[H3C-vlan101]quit
11、进入vlan102，设置端口17-20为端口102（给vlan批量添加端口）[H3C]vlan 101
[H3C-vlan101] port GigabitEthernet 1/0/9 to GigabitEthernet 1/0/16
[H3C-vlan101]quit
H3C交换机恢复出厂设置
第一步：交换机上电，超级终端上会显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符“<H3C>”。
第二步：输入命令“reset saved-configuration”,会提示是否擦除配置文件，按“Y”。
第三步：再输入命令“reboot”,会提示是否重启设备，按“Y”。
交换机重启后，就恢复到出厂设置了！。
