浅谈火力发电厂的总图布置与优化随着科学技术的发展和工业自动化水平的提高，人们对电力资源的需求也越来越大，火力发电厂的企业规模也越来越大。
由于火电厂的生产过程十分复杂，因此火力发电厂的总体布局是非常重要的，如果总图布置不合理，就会对整个企业的有效运作产生巨大的不良影响，甚至导致企业难以高效运作，同时也会造成资源和建设成本的浪费。
本文从火力发电厂总图布置的原则与内容方面进行分析，指出了合理总图布置、优化布局对火力发电厂长久发展的重要作用。
标签：火力发电厂；总图布置；布置优化我国火电厂的建设已经达到了最高峰，在高峰期间，大量的火力发电厂被修建，大量好的土地资源都已经被占用。
导致目前适合的火电厂厂址资源越来越少。
现在，在建或待建的大部分火电厂场地条件都比较差，其中许多场地位于自然海拔较大、需要大量人力建设的偏远山区，这大大提高了火力发电厂的建设成本。
通过合理的总图布置，优化总体方案的精细设计，可以有效减少火力发电厂建设的工程量，减少厂房面积和拆迁工作量，有效提高电力企业的经济效益和社会效益。
1、火电厂总图布置的概述1.1火力发电厂总图布置的内容火力发电厂总图布置内容设计的范围较广，影响因素众多，是一项比较全面的工作，因此需要将每个系统的设计包含在内，实现机械、土建和公共工程的密切合作。
火电厂总图的设计是其发展的基础，是火力发电厂实现标准化生产的第一步。
根据火力发电厂的不同业务性质，其总图布置也不尽相同。
一般情况下，火电厂的总图布置首先需要明确合理的建筑物布局和各种工程设计的平面位置，接下来是要合理选择和布局各条运输路线，然后需要安排各种管道的走向和布局，最后需要考虑火力发电厂周围的绿化景观设施，以达到环保节约而又高效的布局效果。
1.2火电厂总图布置的原则火力发电厂的总图布置需要遵循以下的几个原则。
第一，按照批准的规划范围和建设规模，进行总体上的规划建设。
充分利用原有的设施，改造不合理的设施。
最大限度上减少对原有施工设施的拆迁，减少对生产实际的影响。
火电厂设计优化措施论文
火电厂设计优化措施的探讨【摘要】随着燃煤火力发电利润的直线下降,工程造价对投资收益的影响日益突出,突破传统常规的优化设计已成为必然趋势。
本文结合西宁火电2×660mw超超临界机组在高海拔地区的特点，在保证安全稳定运行的基础上,以总体效益为出发点,本着简化工艺系统、优化布置等目的探讨优化设计的措施,以保证投资和运行经济效益最优化。
【关键词】火电厂；优化设计；经济效益0.前言随着电力负荷的高速发展和煤炭资源的收缩、煤炭原料价格的日益递增,电力行业的竞争日趋激烈, 燃煤火力发电利润在直线快速下降,工程造价对投资收益影响日益突出。
降低工程造价、降低运营成本、全面提高项目营运后综合竞争实力是火电厂项目建设的核心。
工程设计对于拟建项目的工程质量、建设周期、工程造价以及建成后能否获得较好的经济效果起着决定性的作用,把工程造价控制的重点转移到设计阶段上来,是一件投入小、收益大、见效快的工作。
特别是优化设计,不仅影响项目建设的一次性投资,而且还影响使用阶段的经常性费用。
一次性投资与经常性费用有一定的反比关系,但通过优化设计可寻求这两者的最佳结合,使项目建设的全寿命费用最低。
1.厂区布置的设计优化1.1厂区竖向布置优化结合厂址地形及开发区整体竖向规划要求、铁路专用线接轨、进厂道路、节省土石方量等因素，厂区采用台阶式布置方式，主厂房及升压站区为一个台阶，煤场区为一个台阶。
两台阶之间高差相差3m左右。
这样使得厂区总平面布置紧凑、征地少、便于生产与管理。
1.2主厂房布置优化主厂房按2×660mw机组布置，并考虑2×660mw机组的扩建条件。
主厂房扩建端方向，从汽机房向锅炉房看为右扩建。
汽机房、框架为混凝土结构，锅炉构架为钢结构。
汽轮发电机组为纵向顺列布置，汽机机头朝向固定端，汽机房运转层采用大平台布置，标高暂定与锅炉一致取为14.7米。
锅炉紧身封闭，1.2米以上为压型彩钢板封闭，1.2米以下为砖墙封闭。
火力发电厂的总图布置及优化布置
火力发电厂的总图布置及优化布置摘要:文章提出火电厂总图布置的一般原则，并根据灰色理论对火力发电厂总图布置进行优化。
关键词火力发电总图布置灰色理论Abstract: This paper puts forward the power plant layout of general principles of layout, and according to the grey theory to thermal power plant layout optimized arrangement.Key Words: coal-fired power, assembly drawing layout, grey theory1前言电力工业是国民经济发展中最重要的基础能源产业，是关系国民经济和国计民生的基础产业，是世界各国经济发展战略中的优先发展重点。
作为一种先进的生产力和基础产业，电力行业对促进国民经济的发展和社会进步起到重要作用，与社会经济和社会发展有着十分密切的关系，它不仅是关系国家经济安全的战略问题，而且与人们的日常生活、社会稳定密切相关。
总图设计对于大型工业企业的长远发展有着非常重要的意义，总平面布置是一门新兴的很多知识综合应用的学科，随着社会经济结构的变化和制度体制的变迁，总平面设计理论与实践同样面临着社会经济变革的新挑战。
市场经济的不断发展和深化使企业越来越成为市场的主体，新的市场结构的变化要求工业企业的设计遵循市场发展的需要，同时要注重社会效益和经济效益，广泛结合其他学科的精华，使工业企业的总平面布置和优化问题得到更好的解决。
火力发电厂的总平面布置工作是电厂建设工作中非常重要的一环，是一项政策性和技术性很强的综合性工作，它不仅关系到电厂布局的合理性、资源的合理开发和有效利用以及电厂的安全经济运行，而且直接影响电厂的建设进度和工程投资。
同时，总平面布置也是一项综合性的技术工作，需要从全局出发，全面地、辨证地对待各种要求，需与有关设计专业密切配合，共同研讨。

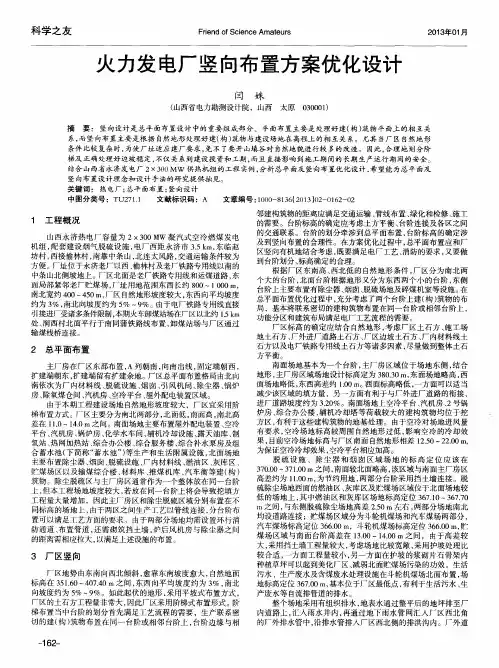

火力发电厂竖向布置方案优化设计
２ 总平面 布置
主厂房在厂 区东部布置 ， Ａ列朝南 ， 向南 出线 ， 固定端朝西 ， 扩建端朝东 ， 扩建端留有扩建余地 。 厂区总平面布置格局 由北向 南依次 为厂内材料线 、 脱 硫设施 、 烟囱、 引风机 间 、 除尘 器 、 锅 炉 房、 除氧煤仓 间、 汽机房 、 空冷平 台、 屋外配 电装置区域。 由于本期工程建设场地 自然地形坡度较大 ，厂区宜采用阶 梯布置方式。厂区主要分为南北两部分 ， 北面低 ， 南面高 ， 南北高 差在 １ １ ． ０～１ ４ ． ０ ｍ之间。南面场地主要 布置屋外配电装置 、 空冷 平台、 汽机房 、 锅炉房 、 化学水 车间 、 辅机冷却设施 、 露 天油库 、 制 氢站 、 热网加热站 、 综合办公楼 、 综 合服务楼 、 综合补水泵房及组 合 蓄水池 （ 下简称 “ 蓄水 池” ） 等生产 和生活附属设施 ， 北 面场地 主要布置除尘器 、 烟囱 、 脱硫设施 、 厂内材料线 、 燃油区 、 灰库 区 、 贮煤场 区以及输煤综合楼 、 材料库 、 推煤 机库 、 汽车衡等建 （ 构） 筑物 。除尘脱硫 区与 主厂房 区通常作为一个整体放在 同一台阶 上， 但本工程场地坡度较 大 ， 若放在 同一 台阶上将会导致挖填方 工程量大量增加 ，因此主厂房 区和除尘脱硫区域分别布置在不 同标高 的场地上 ， 由于两区之间生产工艺以管线 连接 ， 分 台阶布 置可 以满足工艺方面 的要求 。由于两部分场地均需设置环行消 防通道 、 布置管道 ， 还需砌 筑挡土墙 ， 炉后 风机房与 除尘 器之问 的距离需相应拉大， 以满足上述设施的布置。
１ 工 程概 况
山西永 济热 电厂容量为 ２ Ｘ ３ ０ ０ ＭＷ 凝 汽式空 冷燃煤发 电 机组 ， 配套建设 烟气脱硫设施 ， 电厂西距永济市 ３ ． ５ ｋ ｍ， 东 临赵 坊村 ， 西接榆林村 ， 南靠 中条山 ， 北连太风路 ， 交通运输条件较 为 方便 。 厂址位于永济老厂 以西 、 榆林村及老厂铁路专用线 以南的 中条山北侧坡地上 。 厂 区北面是老厂铁路专用线和运煤道路 ， 东 面局部紧邻老厂贮煤场 ， 厂址用地 范围东西 长约 ８ ０ ０ １ ０ ０ ０ ｍ， 南北宽约 ４ ０ ０ —４ ５ ０ ｉ ｎ ， 厂 区 自然地形坡度较大 ， 东西向平均坡 度 约为 ３ ％， 南北向坡度约为 ５ ％一 ９ ％。由于电厂铁路专用线直接 引接进厂受诸多条件 限制 ， 本期火车卸煤站场在厂区以北约 １ ． ５ ｋ ｍ 处、 涧西村北 面平行 于南 同蒲铁路线布置 ， 卸煤站场与厂区通过 输煤栈桥连接
火力发电厂的总图布置及优化布置

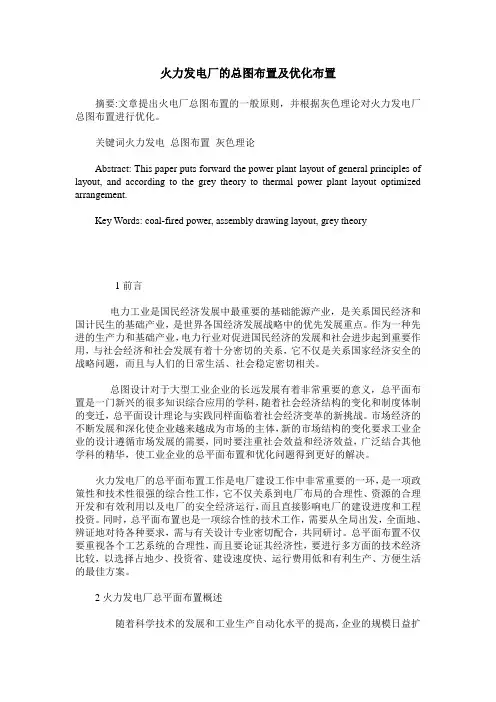

火力发电厂的总图布置及优化布置摘要:文章提出火电厂总图布置的一般原则，并根据灰色理论对火力发电厂总图布置进行优化。

关键词火力发电总图布置灰色理论Abstract: This paper puts forward the power plant layout of general principles of layout, and according to the grey theory to thermal power plant layout optimized arrangement.Key Words: coal-fired power, assembly drawing layout, grey theory1前言电力工业是国民经济发展中最重要的基础能源产业，是关系国民经济和国计民生的基础产业，是世界各国经济发展战略中的优先发展重点。
作为一种先进的生产力和基础产业，电力行业对促进国民经济的发展和社会进步起到重要作用，与社会经济和社会发展有着十分密切的关系，它不仅是关系国家经济安全的战略问题，而且与人们的日常生活、社会稳定密切相关。
总图设计对于大型工业企业的长远发展有着非常重要的意义，总平面布置是一门新兴的很多知识综合应用的学科，随着社会经济结构的变化和制度体制的变迁，总平面设计理论与实践同样面临着社会经济变革的新挑战。
市场经济的不断发展和深化使企业越来越成为市场的主体，新的市场结构的变化要求工业企业的设计遵循市场发展的需要，同时要注重社会效益和经济效益，广泛结合其他学科的精华，使工业企业的总平面布置和优化问题得到更好的解决。
火力发电厂的总平面布置工作是电厂建设工作中非常重要的一环，是一项政策性和技术性很强的综合性工作，它不仅关系到电厂布局的合理性、资源的合理开发和有效利用以及电厂的安全经济运行，而且直接影响电厂的建设进度和工程投资。
同时，总平面布置也是一项综合性的技术工作，需要从全局出发，全面地、辨证地对待各种要求，需与有关设计专业密切配合，共同研讨。
山区火力发电厂的总平面布置分析_
山区火力发电厂的总平面布置分析白淑娟，王熙瑜（贵州电力设计研究院，贵州贵阳550000）随着电力工业的迅速发展，电力的需求越来越高，作为公认的最清洁能源，电力资源在国民经济发展中起着决定性的作用。
火力发电厂是电力生产的重要基地，其安全性和效率问题一直受到社会各界的广泛关注。
火电厂的结构设计受多种因素影响，设计布置是否合理，直接影响电力生产效率、生产安全以及生产环境。
本文将以某一火电厂选址，分析布局和水文的影响关系，结合作者的观点，提出了山区火力发电厂的总平面布置的几点建议。
1山区火力发电厂选址要求从火力发电厂的规划开始，必须对厂址的位置、自然条件、经济因素和文化因素进行详细的调查与研究。
根据以下原则，做好厂址的优选工作。
（1）必须解决火电厂生产所需用地面积、原材料的供应、电力负荷、热负荷和水的需求，在主要技术条件、地形、地质、水文气象、外向和环境下，做好环境保护，确保达到生产要求，同时考虑适当的紧急情况和未来的发展余度。
厂区应尽量建设在近水靠煤的地区，节约生产资源的同时，还可以减少对环境的不利影响。
（2）在满足工艺流程和施工标准的前提下，要特别注意保护耕地，注意节约用地。
（3）为了确保工厂的生产效率和发电机的不间断运行工作，应在充分考虑站点的流量前提下，选择靠近铁路、水运码头和其他设施等设置厂房，保证燃料供应充足，输出功率稳定。
（4）还应考虑现场的地质问题，以避免文物受损，避开待开发矿产资源，松散的风景和地质条件，以及容易发生灾害性天气，有活跃的故障或熔岩开发区。
综上所述，山区电厂厂址应在相对平缓的山坡上选，特别注意山区工程地质复杂的变化，应尽量不破坏自然地形，避免危险。
2总平面设计布置2.1主厂房火力发电厂主厂房是火电厂的主要生产车间，生产车间的其他厂房与主厂房建立密切的联系，满足消防间距要求的条件下，应靠近主体建筑。
在地形复杂的地区，可以结合地形特点，合并或分散布局结构。
主建筑的布局，应首先达到安全要求，维护简单，主要结构和外部连接，高压输电线进出方便；对规划安排建设和设备特点的具体条件，如上面的相同操作的两个单位的规划施工，应体现主建筑平行的连续施工的设计能力。
火力发电厂总平面设计要点分析
火力发电厂总平面设计要点分析火力发电厂是利用煤炭、天然气等燃料进行燃烧，产生高温高压蒸汽，驱动汽轮机发电的设施。
作为目前广泛应用的一种发电方式，火力发电厂在能源行业发挥着重要作用。
而火力发电厂的总平面设计，决定了发电厂的运行效率、安全性以及环保性。
下面将对火力发电厂总平面设计要点进行分析。
一、选址和场地布置选址和场地布置是火力发电厂总平面设计的重要环节。
首先要选择在地质构造条件稳定、基础地质条件好、周边环境适宜、且便于原料和产品输送的位置。
在选址时需要考虑到未来的扩建和更新，以及环境保护等因素。
场地布置方面，需要将发电厂建筑、发电设备区、燃料储存区、冷却水系统等进行合理布置，保证设施之间的协调运行以及便于管理和维护。
二、厂房建筑设计火力发电厂的厂房建筑设计需要考虑到设备的布置、设备的运行维护和人员的工作生活需要。
厂房建筑要提供足够的空间、良好的通风和光照条件，保证设备的正常运行和维护。
还需考虑到防火、防爆、耐高温等因素，确保厂房建筑在火力发电厂的工作环境下具有良好的安全性和耐久性。
三、发电设备选型和布置火力发电厂的发电设备包括锅炉、汽轮机、发电机等，其选型和布置对于发电厂的总平面设计至关重要。
首先要根据发电厂的设计发电功率和日常运行负荷来选择合适的发电设备，保证发电效率和稳定性。
需要合理布置发电设备，使得设备之间的连接、管道布置、维护通道等都能够符合运行要求，便于设备的维护和操作。
四、环保设施的布置作为能源产业中的一种污染源，火力发电厂在总平面设计时需要考虑到环保设施的布置。
包括烟气脱硫、除尘、废水处理等设施的合理布置和连接。
这些环保设施的布置不仅要满足环保法规的要求，还需要考虑到其对火力发电厂正常运行的影响，保证环保设施的稳定运行和减少对生产的影响。
五、安全设施的设置火力发电厂总平面设计要点分析是一个综合性、系统性的工作，需要考虑到地质环境、厂房建筑、设备布置、环保设施、安全设施等多个方面的因素。
山区火电厂总平面设计探讨
智库时代 ·201·百家争鸣一、厂址概述（一）地理位置十堰热电厂位于湖北省十堰市西部张湾工业园区。
（二）自然条件厂址地貌以丘陵为主，地形高差起伏较大。
厂址的山体与冲沟走向呈南北向，山脊高程390.7m ～420.4m（85国家高程，下同），山脚冲沟地面高程300.0～320.0m,自然地形相对高差一般为70～110m，最大相对高差达120.4 m；斜坡坡度一般为31.5°～37.5°,局部很陡；厂址冲沟主要为南北向延伸的三条大沟，由东向西分别为寺耳平沟、老杖沟、张沟；冲沟宽度一般为30.0～45.0m。
厂址区域属北亚热带季风性气候。
因有群山阻隔，受气流影响较小。
全年主导风向为东、西向，厂址处于城市西向风的上风向，但是风频较小，小于30%。
根据《中国地震动参数区划图》GB18306-2001，厂址的场地50年超越概率10%的地震动峰值加速度为0.05g，相应的地震基本烈度为Ⅵ度，反应谱特征周期值为0.35s。
厂址处最近断面岩洞沟100年一遇洪水位在300m 以下，厂址处地势较高，不受附近较大河流洪水影响，但是需考虑山体汇水影响。
厂址区主要地层上部为第四系坡残积层粘性土(Q sl+el )，下部为中元古界武当山群（Pt 2wd ）中高压变质岩系，主要岩性为片岩，全称为白云石石英片岩，偶见辉绿岩、辉长岩脉体与石英脉体，其厚度一般为0.2～0.7m；沟谷地段分布厚度不大的第四系全新统冲洪积含砾石粘性土(Q4al+pl)。
二、全厂总体规划（一） 电厂出线及出线走廊规划十堰热电厂采用220kV 电气出线，出线2回至220kV 李家垸变。
（二）电厂水源十堰热电厂供水系统采用带自然通风冷却塔的二次循环供水系统。
电厂供水主水源采用污水处理厂的再生水，电厂备用水源采用汉江水，取水口位于厂址东北直线距离16km 处。
（三）电厂燃煤供应十堰热电厂拟燃用陕西彬长烟煤和陕西铜川贫煤，采用铁路运输进厂。
火力发电厂的总图布置及优化布置策略
项具 有非 常强 的技术性 、 政 策性 的综合 工作 ， 它 可以直接 对 电厂的 工程投 资 和建设进 度进行 影响 ， 同时也 与电厂的合 理开 发资源 、 安全经济 运行 、 合理性 布
一
火力 发 电厂 的优化 布置设 计 中， 尽 可能保 证生产作 业 线的便捷 、 简单 以及 生产 工艺要 求的满 足 ， 让 各种 工程 的交通 线路和 主 线路 处于 便捷通 畅 的状况 ， 尽可能减 少迂 回运 输和相互 交叉 ， 此外还 需要为办 公楼生产 人员和 主控制楼 工 作 人员 创造 好 的环境 ， 尽 量避 免相 互 之间不 被 打扰 、 干扰。 电厂设 计是 通过 环 保、 机务 、 上煤 除灰 、 电气 、 化水 、 水工 、 土建 等共 同协作才 可以完成 ， 总 图布置 的 任务是合理地 把各 专业有机 联系在一 起 ， 所 以火力 发 电厂的 优化布置 设计 中最 基 础的是工 艺系统 合理布置 ， 对 各种矛盾 、 关 系、 外 部、 内部 、 施 工之 间关系 的处
［ 摘 要］ 我国发电厂发展的突飞猛进 使得燃料形式的火力发电利润是越来越少， 工程造价越来越影响投资收益 ， 所以现在急切需要打破常规传统来进行 优 化布置 。 文章提 出了火力 发 电厂 的总图布 置原 则 ， 通过 灰 色理论 来进 行火力 发 电厂 的优化布 置 策略 。 ［ 关键词］ 火力 发 电 ； 总图布 置 ； 优 化布置 中 图分类号 ： Ｔ Ｍ６ ２ １ ． １ 文献标 识码 ： Ａ 文章编 号 ： １ ０ ０ ９ — ９ １ ４ Ｘ（ ２ ０ １ ４ ） １ ７ — ０ ３ １ ４ — ０ １
理论 广 角
Ｉ 譬
Ｃ ｈ ｉ ｎ ａ ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｒ ｅ ｖ ｉ ｅ ｗ
火力发电厂的总图布置及优化布置策略
火力发电厂的总图布置及优化布置策略作者：米艳芳来源：《中国科技博览》2014年第17期[摘要]我国发电厂发展的突飞猛进，使得燃料形式的火力发电利润是越来越少，工程造价越来越影响投资收益，所以现在急切需要打破常规传统来进行优化布置。
文章提出了火力发电厂的总图布置原则，通过灰色理论来进行火力发电厂的优化布置策略。
[关键词]火力发电；总图布置；优化布置中图分类号：TM621.1 文献标识码：A 文章编号：1009-914X（2014）17-0314-01电力工业随着我国经济的发展不仅成为支撑经济发展的重要支柱，还成为支撑国民经济发展策略的支柱产业、重点产业以及先行产业。
我国的国土面积比较大，资源较为丰富，所以我国一直都是以火力发电为主要能源，以水力发电为辅助能源，风力发电、核电作为补充能源。
火力发电需要大量的煤炭，而我国煤炭的原料价格和资源收缩都在日益增长，再加上电力工业的竞争越来越激烈，使得火力发电厂的利润和工程造价越来越缩减。
火力发电厂的总图布置及优化布置策略既可以节省空间、实现零碰撞，还可以满足检修、运行、维护的要求。
1、火力发电厂的总图布置1.1 总图布置的概括我国制度体质和经济结构的不断变化，使得火力发电厂总图布置的意义越来越重要，因为总图布置是一门综合了很多知识点的新兴应用科学，所以总图布置实践和总平面设计需要面临许多新的挑战和社会经济变革。
市场经济的深化和发展导致火电企业已经成为我国的社会主体，而市场结构的不断变化使得火电企业在进行设计时必须依照社会需求，并通过与其他科学相结合，不断注重经济效益和社会效益，成功让火力大电厂的总图布置及优化布置策略完美的解决。
电厂建设工程中火力发电厂的总图布置不仅是一项非常重要的工作，还是一项具有非常强的技术性、政策性的综合工作，它可以直接对电厂的工程投资和建设进度进行影响，同时也与电厂的合理开发资源、安全经济运行、合理性布局有着密切的关系，此外火力发电厂的总图布置还是一项需要从全局对各种要求进行辩证地、全面地对待的技术综合性工作，必须和相关设计专业进行共同探讨、密切配合才能完成。
谈火力发电厂总平面设计节地措施
谈火力发电厂总平面设计节地措施摘要：由于近几年我国电力事业发展较快，各地火力大电厂已趋于饱和状态，建设项目越来越少，各大发电公司在工程可研或初步设计阶段均已实行招、投标制，总图专业分值在技术部分里分值往往都在40%左右，而厂区用地指标是总图专业投标阶段一个非常重要的指标，因此，勘察设计阶段因地制宜，合理布置，最大限度地提高土地利用率具有十分重要的意义。
因此本文结合工程实例，对火力发电厂总平面设计节地措施进行了详细分析。
关键词：火力发电厂；总平面设计；节地措施引言对于火力发电厂来说，由于工艺流程复杂，厂区设施繁多，是工业用地大户，而在火力发电厂总平面设计中“节约集约用地”带来的不仅仅是投资方的经济效益，还会带来更大的社会效益和环境效益。
所以一定要合理用地，节约用地。
1火力发电厂总平面设计的原则1.1交通便利原则厂址及厂区内部交通的便利程度与电力生产的经济性及安全性息息相关，因此在设计总平面布置图时，应综合考量场内外交通环境，保证运输的流畅和安全。
在火电厂内部，宜用道路区分各功能区域，并考虑人流、车流、货流及消防安全的需要，明确道宽及路面条件，在道路路线设计中尽量做到笔直，简洁。
1.2节约用地原则土地是发展工业的前提，要推进工业化，必须使用大量土地。
在我国人均土地资源相对匮乏的现实面前，节约工业用地已经成为社会发展的迫切要求。
作为向用地单位申请土地的主要依据之一，总平面布置图是工业建设用地的集合部和聚焦点，因此必须根据其生产流程、管理体制以及各构筑物的功能要求，在节约用地的原则下进行规划，尽可能做到工艺系统简单可靠，厂区布局紧凑合理。
1.3满足生产管理需求原则实现高效安全的生产和管理是建厂的最终目的，因此总平面布置首先必须满足工艺流程的需要。
在火电厂的设计中，应先确定好主厂房的定位，再以其为中心设计各种工程管线和交通线路使之流畅并尽可能地减少交叉。
1.4长期发展、全面布局原则为保障火电厂可长期持续的发展，规划初期的设计必须在满足工艺要求的基础上留有余量。
大容量火力发电厂主厂房布置优化探讨
大容量火力发电厂主厂房布置优化探讨作者：吾麦尔江·帕塔，奴里曼古尔·乌斯曼来源：《科技与创新》 2015年第24期吾麦尔江·帕塔，奴里曼古尔·乌斯曼（中国能源建设集团新疆电力设计院有限公司，新疆乌鲁木齐 830002）摘要：结合日常设计工作中主厂房布置的经验，对汽车房转运层、汽机房柱、一次风机和送风机等方面的布置进行了合理分析，并对大容量火力发电厂主厂房布置的方法提出了优化建议。
关键词：火力发电厂；电力生产；设计理念；电力企业中图分类号：TU318 文献标识码：A DOI：10.15913/ki.kjycx.2015.24.068通过查阅相关资料可以了解到，火力发电厂主厂房布置的一般原则包括满足电力生产工艺流程的要求，管线连接整齐，设施布置紧凑、恰当，空间利用合理，巡回检查通道整洁和检修运行方便等。
这些原则性要求是发电厂主厂房布置优化方法的保障和基础。
从国内电厂的主厂房布局看，比较常用的是四列式布置，即按顺序布置汽机房、除氧间、煤仓间、锅炉房。
火力发电厂主厂房布置是火电厂设计的核心内容，其布置应满足电力生产工艺流程的要求，并满足安装、运行和检修的需要。
因此，主厂房的布置一定要具备整体、整齐、美观、设备分工明确的特点。
但因其占地面积和体积均较大，难以充分利用空间。
国产厂房机组常采用合并除氧间与煤仓间的方式，而进口机组多数按照汽机锅炉分岛式布置，即将煤仓间与锅炉房作为独立的锅炉岛和汽机岛。
在优化主厂房布置时，应坚持“以人为本”的设计理念，从而为电厂工作人员的检修、运行和维护工作创造良好的环境条件。
在实际的主厂房布置方案设计中，需结合实际的工作条件和设备情况综合考虑。
只有全面结合实际情况，合理优化主厂房建筑的空间设计，才能使火力发电厂的工作更加完善，不断降低土建结构费用和工程投资。
1 汽机房运转层标高的优化参考国内三大电力设备公司以及国外相关公司1 000 MW发电厂机组凝汽器的布置特点，可采取凝汽器半地下布置的方式，从而使凝汽器穿抽管空间运转层的层高有所降低；应设置必要的凝汽器抽管坑，遵循科学、合理、可持续发展的原则。
本溪热电厂总平面布置设计优化分析
本溪热电厂总平面布置设计优化分析发表时间：2017-06-14T10:30:35.143Z 来源：《电力设备》2017年第6期作者：马国强[导读] 摘要：总平面布置的优化设计在工程优化中占据重要位置，本文主要介绍了中电投本溪热电厂“上大压小” 2×350MW新建工程厂区总平面布置优化设计工作成果。
（辽宁电力勘测设计院辽宁沈阳 110179）摘要：总平面布置的优化设计在工程优化中占据重要位置，本文主要介绍了中电投本溪热电厂“上大压小” 2×350MW新建工程厂区总平面布置优化设计工作成果。
关键词：总体规划；总平面布置；优化设计 1.引言总平面布置是发电厂整个设计工作中具有重要意义的一个组成部分，厂区总平面布置需根据工程实际情况因地制宜、大胆创新地进行设计。
目前，从国家方针政策、投资方以及厂址条件等角度，均对优化厂区总平面布置提出了更高的要求，厂区围墙内用地面积也是投资方主要关注的焦点。
总平面布置的优化设计在工程优化中占据重要位置，在保证平面布置合理的基础上，如何在设计中综合考虑各种因素，从不同角度，以不同方式去优化总平面布置,降低工程投资已是总图专业设计中需要解决的首要问题。
本文主要结合我院设计的辽宁中电投本溪热电厂“上大压小”2×350MW新建工程，对厂区总平面布置所做的优化以及创新进行了分析总结。
2.工程概况中电投本溪热电厂厂址位于本溪市东北部的明山区，厂址位于城市边缘。
厂址三面环山，向城市开口一侧有沈丹高速公路、沈丹乙线铁路和304国道经过，太子河支流南沙河由赫地沟口厂址东侧向南汇入太子河，将厂址与市区隔开呈相对独立的区域。
厂址距离本溪市城市中心约7.0km。
赫地沟厂址位于本溪市城市规划区边缘，该地区属城乡结合部，土地性质比较复杂。
厂址为丘陵及山间谷地地貌，地形起伏较大，南、北、西三面环山，地面高程介于123～180m之间。
3.全厂总体规划本工程厂址用地现状复杂，包括集体所有制耕地、农民宅基地和少量企业用地。
浅谈某火电厂竖向布置的合理优化
Ｃ ｈｉ ｎ ａ Ｎｅ ｗ Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｉ ｅ ｓ ａ ｎｄ Ｐ ｒ ｏ ｄ ｕ
Ｑ
： ！ Ｑ ｉ 工
浅谈某 火 电厂 竖 向布置 的合理优化
董 洋
（ 青 岛鸿瑞 电力 工程 咨询有 限公 司，山东 青 岛 ２ ６ ６ １ ０ ０）
６ ２ ． ８ ０ ｍ。宜 采用 阶 ８ ６ ｍ，满 足铁 路 设 计 的
２ ． １ ． ２铁 路 。根 据本 工 程铁 路 专用 线 限坡 要 求 ； 厂 区其 它 设 施 全 部 为 一 台 阶 ２ ． ２ ＿ ３竖 向布置 推 荐意 见 。根 据 上述 可行 性研究 报告 ，厂外部分 专用 线长度 约 （ 包 括 施 工 组 装 场 地 ），主 要 考 虑 全 厂 分 析两个 方 案均是 可行 的 ，均 可考 虑天然 ２ ． ０ ５ ｋ ｍ，限 制坡 度６ ％ 。 ，厂 内站 轨 顶标 高 各 车 间之 间 的交 通 方 便 ，道 路 无 大 的 坡 地 基 ， 只是 侧 重 点 不 同 ：方 案一 ：除铁
２ ． ２ ． １方 案 一 。铁 路 专 用 线 为 一 台 高为 ７ ５ ． ０ ｍ。另 外 组装 场地 比主厂 房 区低
０． ５ ｍ。
北 流 向东 南 ，与 厂 区 相距 约 ３ ５ ０ ｍ。场地 约 ６ ６ ｍ，与厂 区高差 约 １ ０ ｍ 。 为 了避 开 冲 方 面 ，主入 口标 高 设 为 ７ ８ ． ５ ０ ｍ， 国道 接 可用 范 围东西 方 向宽 约 ｌ ｋ ｍ，南 北方 向约 沟 ，厂 区 围墙 西侧 仅 有 １ ０ ０ ｍ宽 场地 可 以
１ ｋ ｎ。 ｉ
２竖 向布置优 化 厂 区 竖 向设 计 根 据 场 地 地 形 、坡
火电厂厂址选择及总平面布置方案研究
火电厂厂址选择及总平面布置方案研究摘要：现代电力领域当中，火电厂依然占据主要的地位，有效对火电厂进行建设，可为社会发展输送充足的电力能源。
而想要建设出高质量的火电厂，不仅要选择合理的地址，而且还应设计出最佳的总平面图方案。
基于此，本文对火电厂厂址的选择及总平面图布置方案进行了研究，为进一步提升火电厂建设效果提供支持。
关键词：火电厂；厂址选择；平面布置引言：现代火电厂建设有很多环节工作构成，厂址选择与总平面布置是其中较为关键的环节，有效完成这两个环节的工作，可提升火电厂建设效果，不仅会提升火电厂运行效率，而且还会减少对周边环境的破坏，对火电厂发展、生态环境保护等多个方面具有重要意义。
1 火电厂厂址的选择1.1选址原则电力能源是现代社会发展进程中的重要资源，直接关系到各个领域及整个社会的发展，只有科学、合理的对火电厂进行建设，才会使火电厂在社会发展中发挥出更大的作用。
火电厂建设时，首先要选择合理的建设地址，这一过程中，应遵循以下几项原则：（1）注重长期发展。
电力领域关乎于地区乃至整个国家的长期发展，只有向社会源源不断的传输电力能源，才会推动社会向着更加良好的方向发展。
所以，在火电厂选址时，必须要注重长期发展原则，火电厂建设与运行的同时，处理好与周边居民生活、农业生产等的关系，以使火电厂可以长期稳定发展。
（2）确保资源充足。
火电厂运行时，通常需要消耗大量资源，快速、有效向火电厂输送资源，可提升火电厂运行效率，使其向社会发展输送更多电能。
所以，在厂址选择时，尽量选择资源丰富的区域，且还要靠近水源。
（3）节约用地。
火电厂的建设，不可对人民生活与农业生产造成干扰，因而在厂址选择时，应选择距离居民区相对较远的地区，但不可侵占农业用地，以保证农业生产与居民的日常生活[1]。
（4）交通便利性。
为了使火电厂正常运行，必须要保障其周边具有良好的交通条件，如公路、铁路等，以向火电厂运送煤炭等资源，进而降低火电厂运行的成本，提升火电厂运行效率[2]。
火力发电厂总平面布置中的群体建筑艺术处理
火力发电厂总平面布置中的群体建筑艺术处理
宋丽华
【期刊名称】《林业科技情报》
【年(卷),期】2000(000)004
【摘要】火力发电厂总平面及运输是一门组合空间的艺术,它具有很强的实用价值与关学价值的工业群体空间,是人们生产生活必须的。
电厂的建筑物群体空间是严
格按照生产工艺流程要求,结合各个电厂的自然条件,综合解决多种矛盾的有机整体。
【总页数】1页(P37-37)
【作者】宋丽华
【作者单位】黑龙江省林业设计研究院热电工程分院
【正文语种】中文
【中图分类】TU271
【相关文献】
1.火力发电厂厂区总平面布置方案优化设计 [J], 张迪
2.山区火力发电厂的总平面布置分析 [J], 白淑娟;王熙瑜
3.火力发电厂扩建工程中总平面布置的设计特点 [J], 应明芝
4.火力发电厂总平面布置及其与水文气象条件的关系 [J], 王一增;马雅丽
5.火力发电厂总平面设计与竖向布置浅析 [J], 梁晓光
因版权原因，仅展示原文概要，查看原文内容请购买。
火力发电厂地下设施布置优化
火力发电厂地下设施布置优化发表时间：2018-03-12T11:04:55.237Z 来源：《建筑学研究前沿》2017年第30期作者：杨光宇[导读] 电厂建设，经历几期扩建工程施工中暴露出的设计与施工水平距离国际先进管理水平存在比较大差距。
中国电力工程顾问集团西北电力设计院有限公司新疆乌鲁木齐 830002摘要:某某公司以供热为主，发电为辅的火力发电厂，1988年6月正式开工。
经过几期的建设六台机组装机容量达到百万以上，于2009年10月六号机组向国家电网并网发电，同时向长春市内南关、二道区等附近地区供热。
文章阐述了火力发电厂厂区管线综合布置方式及布置原则，并通过对火电厂厂区地下设施的设计经验，提出厂区管线规划布置及设计的具体要求重点分析并总结了厂区管线设计过程中的常见问题，以达到科学，优化，合理地布置厂区地下管线，满足现场施工对地下设施日益提前的要求。
关键词:管线；规划布置；设计；问题引言电厂建设，经历几期扩建工程施工中暴露出的设计与施工水平距离国际先进管理水平存在比较大差距，而国家现阶段对火力发电厂所实行的投资方式与现行建设管理体制，是导致这一差距形成的最根本的原因，随着改革不断的深化发展，阻碍施工管理水平提高的不利因素将逐步得到彻底的解决。
1、厂区地下设施规划设计的目的和意义火力发电厂厂区地下管网的布置是一项错综复杂而又非常重要的工作随着现代社会文明施工及建设速度的加快对厂区地下设施的图纸需要也越来越提前，故对于厂区地下设施的布规划研究就极为重要，为了更好地满足客户提前施工的要求，专业需要在浇筑第一罐混凝土的60日内完成第一批地下设施施工图即A扫卜及固定端的所有管线图纸而此时各专业并不能进行实质性的配合因为A排外电缆沟暖气沟及母线支架变压器油坑空冷机组的空冷平台支墩排气管支墩等资料并不全，而仅靠总图专业初设期间厂区地下设施的规划布置图来设计图纸出现的问题很多一是图纸大量修改肩的甚至为了躲避土建的支柱等主干管的管位都要进行大的调整造成了巨大的设计返工二是出现接口遗漏甚至差错基至有些遗漏的接口接入管道困难需要升压另外第一批地下设施设计时八排外变压器油坑还相对滞后影响事故油管路及事故油池的布置而事故油管道的标高又是全厂工业废水下水道的起点，对全厂地下设施的标高起决定性作用故对于相对没有可靠资料的前提下地下管线的提早提交与地下设施相对其他工艺专业滞后形成了很大的矛盾因此，管线布置需要根据确定的厂区总平面布置和其他专业提供的水量的资料台理规划管线路径协调管线之间、管线和其他设施之间在平面和立面上的相互关系使管线布置满足安全相关规范以及施工、检修的要求。
探讨总图精细化设计在山区火电厂的应用
探讨总图精细化设计在山区火电厂的应用摘要：我国火力发电厂建设已经过了一个高峰期，厂址资源随着这次高峰期的建设越来越少，好的厂址资源已经基本被利用，现在建设或将要建设的厂址大部分都是条件较差的厂址，很多都位于边远山区，场地自然高差较大，需要大量的场平工作，具体表现在土石方工程量大、边坡及挡土墙工程量大、场地阶梯较多等。
位于山区的火力发电厂，对总图进行精细化设计，可以有效地减少土石方、边坡及挡土墙工程量，减少厂区占地面积，减少拆迁工程等，带来很大的经济效益和社会效益。
关键词：山区；火电厂；总平面；精细化山区火力发电厂顾名思义就是指厂址位于山区的火力发电厂，具体表现在场地的高差较大，平地面积少，电厂的建设需要进行山体的开挖和低洼地区的回填，厂区周边会形成较高的边坡。
山区火力发电厂的这些特征决定了在电厂建设前需要大量的场平工作，土石方工程量可能达到几百万立方，不但费用高，且工期长，厂区建构筑物的地基处理方案差别很大。
下面就山区火电厂在总图设计中几个需要精细化设计的内容进行详细的分析。
做好这几个环节，可以节约厂区的初投资，缩短施工工期，方便运行管理，从而打造出一个特色鲜明的山区火电厂。
1精细化设计，减少场平工程量山区火力发电厂前期投资中，场平是主要的一项，如何减少场平工程量是山区火电厂设计中的重要一环，既可节约投资又可缩短场平工期，使电厂早日正式开工建设。
减少场平工程量主要通过两个方法来实现，一是优化厂区总平面布置，减少厂区占地面积；二是对厂区竖向进行精细化设计，选择合适的竖向方案。
1.1厂区总平面布置的优化减少厂区占地是降低土石方工程量最直接的方法，但减少厂区占地是有条件的，要讲究方法，不能盲目的减少建构筑物之间的距离。
减少厂区占地一般有以下几个方法：1）尽量采用联合建筑、合并布置，压缩单体建筑数量。
2）充分利用空间及空地布置电厂辅助生产设施。
3）优化主要工艺系统，合理压缩各车间占地面积。
4）合理精简厂区建构筑物，少设非生产性用房，依托社会力量，精简工程辅助、附属生产设施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火力发电厂的总图布置与优化杨光宇
发表时间：2018-05-07T17:14:24.550Z 来源：《建筑模拟》2018年第1期作者：杨光宇[导读] 伴随着我国社会经济的快速发展，电力行业亦取得了飞速的发展，而其作为我国国民经济基础性产业，同时在世界经济当中占据着非常重要的位置。
因此，加强活力发电厂总图布置与优化对于电厂而言具有非常重要的意义。
火力发电厂的总图布置与优化
杨光宇
中国电力工程顾问集团西北电力设计院有限公司新疆乌鲁木齐 830002摘要：伴随着我国社会经济的快速发展，电力行业亦取得了飞速的发展，而其作为我国国民经济基础性产业，同时在世界经济当中占据着非常重要的位置。
因此，加强活力发电厂总图布置与优化对于电厂而言具有非常重要的意义。
其不但直接制约电厂的正常运营，同时制约着电厂资料的科学开发以及利用。
所以，需加强电厂总图布置，重视所有工艺系统布置的科学性，从经济角度入手，选择占地面积最
小同时建设周期短的方法，从而进一步提升火电厂建设效率。
基于此，本文主要对火力发电厂的总图布置与优化进行了探讨。
关键词：火力发电厂；总图；布置与优化
引言
伴随着我国社会科技水平的提高一级自动化的实现，火力发电厂规模日益扩大，因此，对于总图布置的科学性获得了更多的关注。
因此，需加强总平面图的布置与优化，保证电厂建设的科学性。
1火力发电厂总平面布置概述
火力发电厂总平面布置过程中后需符合电厂使用功能的基础上，根据工业设计标准，流程以及民用建筑使用标准，交通运输等内容相结合，同时根据项目所在区域内的地质状况，科学的确定建筑物，交通运输线路以及工程管线等平面优化。
保证空间以及时间相互的衔接，同时有效的节约建设成本，保证电厂电话的安全性，可靠性以及舒适性，保证布置的协调性。
随着我国经济的快速发展，以及工业生产自动化水平的提高，企业规模不断扩大，产品种类不断增多。
现代管理和信息化的要求不断提高。
以经济、科学、合理的方式进行总体布局显得尤为重要。
如果没有总平面设计是否合理，对火电厂生产过程的复杂性会使排列紊乱，影响合理的步骤，很难保证正常生产、安全、效率、生产造成的建设成本和运营费用将继续增加，未来的发展，也可以阻碍企业创造的建筑形式的完美统一。
2总平面布置设计的功能与优化
2.1总平面设计与功能分区
对于火力发电厂总平面布置设计时，应充分考虑建筑及设施，使不同功能区间连接紧密，促进煤炭分选工作的正常运行。
不同的功能区需要既具备自身的独立性又需要配合于整体。
对功能区划分时，需要依据建筑功能不同来布置建筑的位置，保证火力发电厂生产系统的高效运行。
科学的进行工业场地的布置可以大大提升运输效率，使产品运输路线最优，对于管线的合理布置可以降低工程的总投资。
功能不同的建筑物也可以考虑设置在一起，并考虑交通情况。
2.2总平面设计与场内运输关系
通过运输的方式不同将不同功能区紧密相连，使不同分区共同工作，因此运输路线的优化十分必要。
运输路线应尽可能的简单和便利，增大运输的效率。
在道路的设计时，应注意消防通道的设计，避免出现火灾等情况，消防车辆能够快速的进行救助，避免灾害扩大。
2.3总平面设计与自然条件联系
对于火力发电厂工业场地总平面设计时，主要是为了便于生产，同时还应考虑各种环境影响因素，有效的利用环境现状。
如果场地坡度较大则可以采用阶梯的布局方式；如果场地坡度较小则采用平坡布局方式，以提高效率。
通过依据环境条件进行合理布局，才能最大程度的降低工程成本，提高施工速度。
此外，火力发电厂总平面设计时还需考虑风向，在选煤生产时，可能产生较小的颗粒物和烟尘，这些污染物会随风进行扩散，因此应考虑风向避免污染物快速扩散。
同时产生粉尘的车间应布置在下风向，减少粉尘对周围环境的影响。
3火力发电厂的总图布置
3.1主厂房的平面布置要求
（1）需满足电力生产工艺流程的相关需求，为发电厂的安全运行以及检修提供良好的环境，保证四周道路的通畅，与外部管线连接的过初中需保证短捷。
（2）主厂房的位置需安装总体规范要求以及全面探讨扩建条件从而给予科学的确认。
（3）需重视火力发电厂地形、设备特征以及周围施工环境等各个方面的影响，科学的安排，若在施工工期当中明确需2台及以上机组共同操作时，布置主厂房的过程中需考虑具备平行连续施工的条件。
（4）需选择直流进行供水的话，主厂房需设置在取排水口附近。
（5）固定端需朝向发电厂主人流的方向亦或城镇方向。
（6）保证高压输电线出线顺畅。
（7）炎热地区需保证汽机房朝向夏季盛行的风向。
（8）热电厂亦或是自备电厂的主厂房，需临近热、电负荷、有效的防止供热管线从扩建端引出。
主厂房的工艺布置需与发电厂的总平面布置紧密结合，做到相辅相成。
不仅需保证总拼命布置符合主厂房布置的具体需求，同时需满足总平面设置的相关规范。
通常状况下，主厂房布置过程综合需安装工艺生产当中自身的需求所决定，但在部分特定的状况下，也会受到总平面布置的制约，需安装总平面不是的需求完成相应的调解。
3.2燃料设施的平面布置要求
（1）燃煤设施在布置的过程中需选择在烟囱的外侧亦或是厂区固定端。
（2）需为铁路引接以及燃料输送提供便利，减小输送的距离，降低转运与输送的费用。
（3）选择在厂区主要建、构筑物的最小频率风向的上风侧进行布置，最大限度的降低污染。
（4）运煤综合楼以及运煤集中控制室需选择宜在运煤系统周围受粉尘影响较小区域，能够更好的包含环境。
（5）运煤栈桥的走向，需安装规划的容量以及总平面布置完成科学的选取。
与煤仓间的接口，宜从固定端引入，同时也能够通在一、二期之间、两炉之间、烟囱旁、或跨越汽机房屋面等方法完成合理布置。
（6）翻车机室的布置，需保证运煤工艺流程科学性并符合铁路作业线的有效长度。
（7）坑口发电厂的燃煤通过皮带输送的过程中，主厂房的固定端亦或锅炉房外侧需临近来煤方向。
3.3冷却设施的平面布置要求
冷却设施进行布置的过程中，需最大限度的减小到汽机凝汽器的循环水管沟的长度，缩短冷却设施对附近环境的至于额，并且，冷却水源、冷却池形状以及进排水口位置方便水的冷却以及取深层水。
若条件许可状况下，扩建过程中需从本身便捷的基础上不会对其他建筑物的扩建不会产生影响。
3.4电厂其他设施布置
（1）水工建筑物区。
在原有建筑循环泵房外侧设置1000 m2冷却塔。
电厂主体结构当中能够之间连接循环水管道。
在原有建筑南侧预留出空地方便锅炉给水处理室的扩建。
在原有冷却塔南侧设置中水深度处理室，为管道提供便利。
（2）电气建构筑物区。
在原有建筑南边预留出空地方便锅炉给水处理室的扩建，南侧设置500kv屋外配电装置，在原有的220kv升压站东侧扩建一个间隔，需将脱硫废水处理间设置在脱硫设备的西侧。
（3）燃油、脱硫脱硝设施区。
在电厂烟囱外侧加设烟气脱硫装置以及脱硫配电室。
其中脱硫废水处理间需设置在脱硫设备的西侧。
原有建筑西侧设置原石灰石制备系统以及石膏脱水间。
燃煤设施设置过程中需考虑交通运输，同时布置在主建筑最小频率风向的上风向，降低环节污染。
结束语
火力发电厂工业场地的总平面设计布置应同时具备科学性和合理性，保证火力发电厂生产系统的稳定运行，在布置时应首先满足生产的需要，在此基础上还应注重对周围环境的保护，同时节约工程成本，使选煤厂的经济效益最大化。
