旋片式真空泵工作原理简介
旋片式真空泵的原理与结构
旋片式真空泵的原理与结构旋片式真空泵是应用转子和可在转子槽内滑动的旋片的旋转运动以取得真空的一种变容机械真空泵。
当采用任务液来停止光滑并填充泵腔死隙，分隔排气阀和大气时，即为通常所称的油封旋片真空泵。
无任务液时，即为干式旋片真空泵。
在油封旋片真空泵中，国际习气上称皮带传动的为旋片式真空泵，而把泵与电机间接衔接或用联轴器衔接的称为直联旋片真空泵。
在每种泵中，又有单级和双级之分。
在单级泵中，由于选用的构造方式和参数不同，泵的极限压力和用处也不同。
它们的共同特点是构造较复杂，运用方便，能从大气压力下起动，可间接排人大气，公平质量较小，维护简便，双级泵的极限压力为6*10-2~1*10-2Pa，一种单级泵可达4Pa左右，另一种单级泵为50~200Pa左右。
在泵的构造方面，为了能在停泵时避免返油，有的设有能自动切断油路的止回阀，有的设有进气通道截止阀，有的为了能在泵开气镇运转忽然停电时自动切断气路来坚持泵口处于真空形态而设有油泵和控制构造。
在附件方面，有消雾器，气息过滤器，阻挠碎玻璃等杂物用的人口过滤器，灰尘过滤器，蒸汽凝结阱，化学阱，有控制泵温以进步水蒸气抽除率和维护泵的温控水量调理阀。
又推出了油过滤器，能监视油温、油压、油质等的电子显示器，甚至可以与计算机联合，停止自动控制，采用强迫光滑和风冷，使泵的延续任务人口压力达10KPA，甚至更高，同一台泵的适用范围因此更大。
双级旋片真空泵，可以普遍用于冰箱、空调机、灯泡、日光灯、瓶胆消费和电子、冶金、医药、化工、滤油机、印刷机械、包装机等工业，可作为分散泵、罗茨泵、分子泵等的前级泵，供电子仪器、医疗仪器等配套和实验研讨使用。
由于直联泵没有皮带摩擦的粉尘的净化，体积小、分量轻、资料浪费、功用日趋完善，更被普遍推行使用。
一、抽气原理与构造旋片式真空泵，它有公平地装在定子腔内的转子及转子槽内的两个或数个旋片，转子与泵壳内外表或相切或相交，转子带动旋片旋转时，旋片借向心力(有的还有弹簧力)紧贴缸壁，把进排气口联系开来，并使进气腔容器周期性扩展而吸气，排气腔容积则周期性地减少而紧缩气体，借气体和油的压力推开排气阀排气，从而取得真空。
双级旋片式真空泵工作原理
双级旋片式真空泵工作原理
双级旋片式真空泵是常用的真空泵之一，其工作原理是依靠旋转的双级旋转涡轮和分隔壳将气体抽入、压缩和放出，从而实现真空度的提高。
下面，我将详细介绍双级旋片式真空泵的工作原理。
双级旋片式真空泵有两个旋转涡轮，分别位于泵内上下两个部分，每个旋转涡轮都包含多个旋片，涡轮之间通过一系列分隔隔板分隔。
当泵启动时，上部旋转涡轮开始旋转，气体被吸入泵，随后被压缩并传递到下部旋转涡轮。
下部旋转涡轮也开始旋转，气体再次被压缩并被放出泵外，从而实现真空度的提高。
为了更好地理解双级旋片式真空泵的工作原理，我们可以将其分为压缩和放出两个阶段。
在压缩阶段，泵内压强低于大气压，上部旋转涡轮开始旋转。
气体被吸入泵内，从进气口进入泵腔。
在上部涡轮的作用下，气体不断被压缩，然后穿过分隔隔板进入下部旋转涡轮。
在这个过程中，气体的分子产生了不断的碰撞，从而导致温度的上升。
为了防止气体过热，泵内通常设置有冷却器，通过降低气体温度来控制泵内温度。
在放出阶段，下部旋转涡轮开始旋转，气体被进一步压缩并且被释放
到泵外。
此时，泵内压强会比在前一阶段更低。
为了防止泵内压强过低，通常需要安装吸附剂和气体分子筛在放出口和进气口之间将泵内的气体分离和均衡。
总的来说，双级旋片式真空泵的运作复杂，但其却是一种很高效的真空泵。
它适用于大多数真空工艺，提供高真空度需要，而且由于其结构小巧，使用寿命长、高效节能等优点，因此备受业界欢迎。
旋片式真空泵工作原理
旋片式真空泵工作原理
1.开动：当电机启动时，旋转轴带动转子高速旋转。
2.进气过程：
a.当转子从进气口旁经过时，旋转轴使得转子离心力推多面片与定子
内壁接触。
转子的离心力使得密封后的工作间隙作为进气腔延伸至进气口。
b.进气过程结束后，随着转子继续旋转，新的进气腔跟随离心力运动
到进气口。
3.压缩过程：
a.当进气腔随转子旋转到与出气口对接时，腔内气体被压缩。
b.由于腔内气体被不断压缩，其压力逐渐升高。
4.排气过程：
a.当进气腔随着转子旋转到出气口旁时，气体通过出气口排出泵外。
出气过程完成后，新的进气腔又随着转子继续旋转。
需要注意的是，旋片式真空泵的工作是通过密封的旋转槽将气体从腔
体的一侧吸入到另一侧，再压缩并排出的。
因此，在整个工作过程中，转
子与定子之间必须保持良好的密封，以确保真空度的稳定性。
1.旋转式排气过程：旋转转子在高速旋转时，腔体会不断地产生进气
腔和出气腔。
这种连续性的排气过程能够提供相对较高的排气速度和真空度。
2.旋转转子的离心力：转子的高速旋转产生的离心力可以将气体从进气口吸入，并压缩并排出泵外。
这种离心力的作用增强了气体的排除和压缩效果。
3.严密的工作间隙：旋转转子和定子之间的工作间隙必须保持适当的大小，以保证气体的正常流动和压缩。
工作间隙的设计和控制需要考虑气体种类、泵的尺寸和应用要求等因素。
总之，旋片式真空泵通过旋转转子的离心力和工作间隙的连续变化，实现了气体的压缩和排气。
这种工作原理使得旋片式真空泵在许多应用领域中具有广泛的应用价值。
旋片真空泵原理
旋片真空泵原理
旋片真空泵是一种常用的真空泵，它的工作原理如下：
1. 构造：旋片真空泵由一个转子和一个固定在泵壳内部的罗茨（Lobe）槽组成。
罗茨槽是一个椭圆形格栅，上面有不同数
量和角度的突起。
2. 启动：泵的启动时，转子开始旋转。
由于受到离心力的作用，罗茨槽的突起会产生一个封闭空间。
3. 隔离：当转子旋转时，旋转罗茨槽的两个突起分别通过压缩比和伸展比将空气隔离。
4. 排出：当转子继续旋转时，突起不断地将空气排到泵壳侧面的排气口。
5. 压力降低：随着旋转的进行，泵不断地排空气，从而降低了系统的压力。
旋片真空泵的工作原理可以总结为通过旋转的运动将气体隔离，然后不断排出气体，进而降低系统的压力。
它适用于一般低压和中压范围的真空应用，例如气动传送、真空包装、太空模拟、实验室和工业制造等领域。
旋片真空泵具有体积小、结构简单、维护方便等特点，因此被广泛应用。
双级旋片式真空泵工作原理
双级旋片式真空泵工作原理
在压缩阶段，首先，当真空泵启动时，电机驱动主轴和旋转叶片开始
转动。
旋叶片靠离心力和摩擦力将空气向泵体中心排出。
此时，由于边缘
密封，空气只能通过流程来进入泵体，而无法从流程中回流。
因此，进入
泵体的空气逐渐受到限流，形成一系列的小腔室。
旋转叶片接连不断地成
形和消失，当空气通过腔室时，会被不断地压缩和推出。
因此，在压缩阶段，旋叶片将空气逐渐压缩，从而增加压力。
在排气阶段，当压缩腔室与出气口相连时，排气管道中的空气将被压
缩并进入出气室。
然后，排气活塞被向后推动，将原来在出气室内的高压
气体排到气动阀中。
气动阀的作用是在实现排气过程中维持较高压力的同时，尽可能地减少对排气活塞的压力。
在排气过程中，当排气活塞向后移动，排气活塞回收室中的弹簧承受排气室中的压力，使排气活塞始终保持
在最佳工作位置，从而保证了排气的稳定性和高效性。
总的来说，双级旋片式真空泵的工作原理是通过两个阶段的压缩和排
气来实现真空泵的工作。
在压缩阶段，旋转叶片通过离心力和摩擦力将空
气压缩并推出泵体。
在排气阶段，压缩空气进入出气室并排出到气动阀中。
通过这种循环压缩和排气的过程，真空泵能够实现不断提高真空度的效果。
双级旋片式真空泵相比于传统的单级旋片式真空泵具有更高的真空度，更广泛的应用范围。
在实际应用中，双级旋片式真空泵通常与其他真空设
备配合使用，以满足不同的真空需求，并广泛应用于化工、电子、医疗、
制药等行业中。

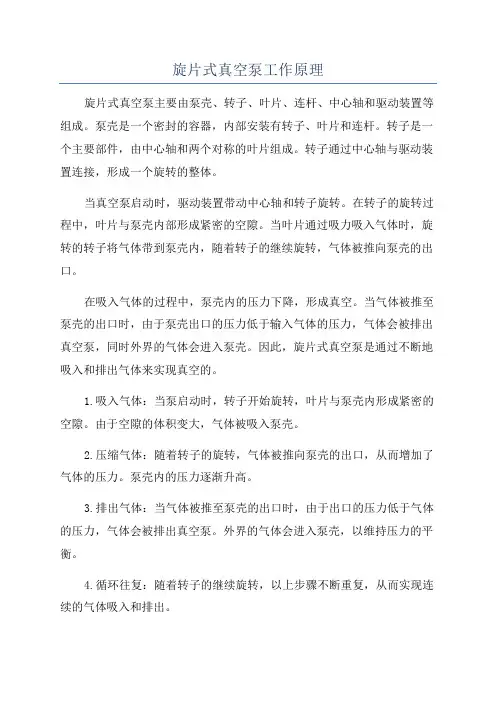

旋片式真空泵工作原理
旋片式真空泵工作原理旋片式真空泵主要由泵壳、转子、叶片、连杆、中心轴和驱动装置等组成。
泵壳是一个密封的容器，内部安装有转子、叶片和连杆。
转子是一个主要部件，由中心轴和两个对称的叶片组成。
转子通过中心轴与驱动装置连接，形成一个旋转的整体。
当真空泵启动时，驱动装置带动中心轴和转子旋转。
在转子的旋转过程中，叶片与泵壳内部形成紧密的空隙。
当叶片通过吸力吸入气体时，旋转的转子将气体带到泵壳内，随着转子的继续旋转，气体被推向泵壳的出口。
在吸入气体的过程中，泵壳内的压力下降，形成真空。
当气体被推至泵壳的出口时，由于泵壳出口的压力低于输入气体的压力，气体会被排出真空泵，同时外界的气体会进入泵壳。
因此，旋片式真空泵是通过不断地吸入和排出气体来实现真空的。
1.吸入气体：当泵启动时，转子开始旋转，叶片与泵壳内形成紧密的空隙。
由于空隙的体积变大，气体被吸入泵壳。
2.压缩气体：随着转子的旋转，气体被推向泵壳的出口，从而增加了气体的压力。
泵壳内的压力逐渐升高。
3.排出气体：当气体被推至泵壳的出口时，由于出口的压力低于气体的压力，气体会被排出真空泵。
外界的气体会进入泵壳，以维持压力的平衡。
4.循环往复：随着转子的继续旋转，以上步骤不断重复，从而实现连续的气体吸入和排出。
需要注意的是，旋片式真空泵在工作过程中会产生摩擦和热量。
为了保证其稳定运行和延长使用寿命，通常需要进行冷却和润滑。
冷却可以通过循环水或外部散热器来实现，润滑则是通过注入润滑油来减少摩擦和磨损。
总结起来，旋片式真空泵的工作原理是通过旋转的转子和静止的壳体之间的空隙来实现气体的吸入和排出，从而产生真空。
它的工作过程可以概括为吸入气体、压缩气体和排出气体这几个步骤，并借助外界冷却和注入润滑油来实现稳定运行。
旋片式真空泵由于结构简单、可靠性高，被广泛应用于真空技术领域。
真空泵的结构及工作原理
真空泵的结构及工作原理单级旋片式真空泵的结构旋片式油封机械真空泵结构。
它是一种油封式旋转机械真空泵，可以单独使用，也可以作高真空的前级泵。
即可以和增压泵、油扩散泵组成机组。
1.单级旋片式真空泵结构作为单级旋片式真空泵只有一个工作室，它主要由定子、转子、旋片组成。
转子偏心地置于定子内。
转子梢中装有两块旋片，两旋片之间装有弹簧。
依靠弹簧的弹力和泵旋转时的离心力使旋片紧贴于泵壁。
一般将泵腔分成三部分:从进气竹到旋)牛分隔的空间称吸夕(空间，由两旋片同泵壁分附出的空间称为膨胀压缩空间;排气阀到旋片分隔的空间称.排气空间。
如旋片处于垂充位置时，则把泵腔分成二部分(即吸气空间和排气空间).但不管旋片处于什么位置，它始终把进气门和排气口分开。
排气阀浸在油里的目的是防止大气返流进入泵内。
为了防止电源突然停电泵油返流入真空容器内，在进气口管道上安装一个电磁阀，一旦停电，电滋阀随把通道堵死，开泵抽气时，电磁阀吸上，通道打开。
2.单级旋片式真空泵工作原理当转子在定子内旋转时，吸气空间的容积逐渐增大而把被抽空问中气沐吸入吸气空间。
同时排气空间的容积逐渐缩小，将前一周期已吸入的气体压缩，当气体压力足够高，即大于油的重力和阀片弹力之和时，被抽气体顶开排气阀，穿过油层由排气管排出。
旋片式真空泵在工作过程中的几个典型位置。
(1)旋片1处于垂直位置，并与转子和定子问的固定切点4重合，吸气过程尚未开始。
(2)旋片1从A点转过一定角度，吸气空间逐渐增大气体便从被抽空问通过进气口进入吸气空间。
(3)旋片1到达水平位置，旋片2正好将进气口封死，气体不再进入吸气空间，吸气量达到最大。
(4)旋片继续旋转，被封闭在旋片1、2之间的气体受到压缩，压强不断升高，当压强超过一定值时，气体便推开排气阀由排气管排出。
(5)排气结束，恢复到第一个过程里，只是I、2两个旋片交换了一个位置。
以后的排气就按照上面的过程重复进行。
这样每个旋片起了二个作用:使泵腔从进气口。
旋片真空泵工作原理
旋片真空泵工作原理
旋片真空泵是一种常用的真空设备，广泛应用于各种工业领域。
它的工作原理
是通过旋转的叶片将气体吸入并排出，从而实现真空抽取的功能。
下面我们将详细介绍旋片真空泵的工作原理。
首先，旋片真空泵的主要部件包括机壳、旋片、进气口、排气口等。
当真空泵
启动后，电机驱动旋片高速旋转，旋片内部形成一定的容积。
在旋转的作用下，旋片将气体吸入并排出，从而形成真空。
其次，旋片真空泵的工作原理是基于旋转叶片的动力学原理。
当旋片高速旋转时，叶片与机壳之间形成一定的密封间隙。
气体在叶片的作用下被吸入，随后叶片继续旋转将气体排出，形成连续的吸入和排出过程。
通过这种方式，真空泵能够将容器内的气体抽取出来，形成真空环境。
另外，旋片真空泵的工作原理还与其结构特点有关。
旋片真空泵的叶片通常采
用弹性材料制成，能够在高速旋转时保持较好的密封性能。
同时，旋片的排气口设计合理，能够有效地将气体排出。
这些结构特点保证了真空泵的高效工作。
此外，旋片真空泵的工作原理还涉及到气体的物理性质。
在真空泵工作时，气
体的压力和温度会影响其流体性质。
因此，在真空泵的设计和使用过程中，需要考虑气体的物理性质对真空泵工作的影响，以保证真空泵的正常工作。
总的来说，旋片真空泵的工作原理是基于旋转叶片的动力学原理，通过叶片的
吸入和排出气体，形成真空环境。
同时，其结构特点和气体的物理性质也对其工作起到重要的影响。
了解旋片真空泵的工作原理有助于我们更好地使用和维护真空泵，提高其工作效率和使用寿命。
双级旋片式真空泵工作原理
双级旋片式真空泵工作原理首先，在工作开始时，驱动装置启动使扭转叶轮开始旋转。
扭转叶轮具有特殊形状的齿槽，这些齿槽之间间隔相等，靠近旋片的表面，并且齿槽的数量比旋片的叶片少一片。
这样的设计使得齿槽与旋片之间形成一系列的压缩腔室。
其次，随着扭转叶轮的旋转，气体通过进气口进入压缩腔室，并被旋片逐渐压缩。
扭转叶轮的旋转将气体推到旋转旋片的顶部，形成新的压缩腔室。
同一时间，前一压缩腔室的气体被推到了下一个压缩腔室。
如此循环，气体不断被压缩。
第三，旋片旋转过程中，气体的压力随着体积的减小而逐渐增加。
当气体的压力超过一定程度时，进气阀关闭，阻止气体回流，维持良好的压缩效果。
同时，进入下一个压缩腔室的气体被阻止在当前压缩腔室。
第四，当旋片旋转到出气口时，气体通过出气口排出真空泵，进入排气系统。
出气口前设置的出气阀起到防止气体倒流的作用，确保有效排气。
最后，油气分离和润滑是双级旋片式真空泵工作中的重要环节。
旋转旋片时，在旋片和压缩腔室之间形成一个很小的间隙。
这个间隙通常由润滑油填充，润滑油同时发挥了密封和润滑的作用。
在旋转过程中，润滑油与气体混合并进入吸气室。
同时，吸气室的设计使得气体的流速减小，加速气体和润滑油的分离。
气体通过防油器进入排气系统，而润滑油则会从润滑槽流回到真空泵中继续润滑和密封。
总结起来，双级旋片式真空泵的工作原理包括气体吸入、旋片压缩、气体排出、油气分离和润滑等主要过程。
通过不断旋转的叶轮和旋片，气体被逐渐压缩并排出真空泵，同时润滑油起到密封和润滑的作用。
这种工作原理使得双级旋片式真空泵在真空加工和处理领域具有广泛的应用前景。
旋片式真空泵原理
旋片式真空泵原理
旋片式真空泵是一种常用的真空装置，它主要由旋转的叶片和机壳组成。
其工作原理如下：
1.启动：当真空泵开始工作时，电机带动叶片旋转。
叶片通常
有两个或更多，它们通过以离心力传递能量而旋转。
2.吸入空气：随着叶片的旋转，泵的机壳内部会形成一系列的
空间，这些空间会不断变大和变小。
当空间变大时，与进气口相连的空间形成一个负压区域，吸入外部的空气。
3.密封：在每个空间变小的过程中，泵的机壳内部会形成一个
密封区域，使得已经吸入的气体被封闭在密封区域内。
4.排出气体：随着叶片的继续旋转，密封区域连接到排气口，
其中的气体被推出真空泵。
排出的气体可以通过管道导出或进一步处理。
5.循环过程：以上过程会不断重复，使得真空泵可以连续地吸
入和排出气体，从而实现空气抽真空的目的。
需要注意的是，旋片式真空泵通常适用于对气体进行较低真空度处理，而对于高真空度的需求则需要其他类型的真空泵。
此外，在使用旋片式真空泵时，还需要注意及时维护和更换叶片、保证泵的密封性能等，以保证其正常的工作效果。
旋片式真空泵工作原理
旋片式真空泵工作原理
旋片式真空泵是一种常用的真空泵，它的工作原理主要包括以下几个步骤：
1. 驱动器驱动转子旋转：旋片式真空泵的内部结构由驱动器和转子组成，驱动器通过电机等力量驱动转子高速旋转。
2. 随着旋转，泵腔容积变化：转子内部的旋转会导致旋转会导致泵腔内部的容积不断变化。
当转子低速旋转时，泵腔处于扩容阶段，容积不断增大；当转子高速旋转时，泵腔则处于压缩阶段，容积不断减小。
3. 泵腔内部形成真空：通过泵腔容积的周期性变化，泵腔内部产生了较高的压缩比。
在压缩阶段，泵腔不断将气体向孔板端推进，压缩气体的密度增大，压力增加。
同时，在扩容阶段，泵腔不断吸附外部气体进入，并且不断将这些气体推向后端排出，有效降低了气体的压力，形成真空。
4. 排气阀排出气体：真空泵的后端连接一个排气阀，当压缩气体达到一定压力时，排气阀会打开，将气体排出真空泵。
通过以上步骤的循环运作，旋片式真空泵不断将气体从被抽体内抽出，从而形成真空。
在常见的工业应用中，旋片式真空泵通常被用于抽取非腐蚀性气体和水蒸气。
值得注意的是，在使用旋片式真空泵时，需要注意维护和保养，以确保其正常运行和延长使用寿命。
旋片式真空泵工作原理
旋片式真空泵工作原理
旋片式真空泵是一种常用的真空设备，它通过旋转叶片来实现
抽气的目的。
在工业生产中，旋片式真空泵广泛应用于真空冶金、
真空干燥、真空蒸馏等领域。
那么，旋片式真空泵是如何工作的呢？接下来，我们将详细介绍旋片式真空泵的工作原理。
首先，旋片式真空泵的工作原理基于旋转叶片的运动。
当电机
启动后，通过传动装置带动旋转叶片进行高速旋转。
在旋转的过程中，叶片与泵腔内的壁面之间形成一系列密封的工作室。
当叶片旋
转到泵腔的进气口时，由于离心力的作用，气体被压缩并排出泵腔。
随着叶片的继续旋转，泵腔内的气体被不断排出，从而形成真空。
其次，旋片式真空泵的工作原理还涉及到气体的压缩和排放。
在叶片的作用下，气体在泵腔内被压缩，压缩后的气体被排出泵腔，从而形成真空。
同时，为了确保气体能够顺利排出泵腔，旋片式真
空泵通常配有气体排放装置，以便将排出的气体送至指定的地方或
进行后续处理。
最后，旋片式真空泵的工作原理还与密封性能密切相关。
在旋
转叶片的作用下，泵腔内形成一系列密封的工作室，这些工作室与
进气口和排气口相连。
因此，为了确保旋片式真空泵能够正常工作，泵腔的密封性能必须良好，以防止气体泄漏，从而影响真空泵的抽
气效果。
总之，旋片式真空泵的工作原理基于旋转叶片的运动，通过叶
片的高速旋转，气体在泵腔内被压缩和排放，最终形成真空。
同时，密封性能也是确保旋片式真空泵正常工作的关键因素。
通过对旋片
式真空泵工作原理的深入了解，我们可以更好地掌握其工作特点，
为工业生产提供更加可靠的真空设备支持。
旋片式真空泵的原理与结构
旋片式真空泵的原理与结构一、原理：1.起动阶段：开启电机，旋片式真空泵开始转动。
此时，泵内是一个相对高压的状态，气体通过吸入口进入泵内。
2.吸气阶段：偏心轴带动旋转的叶片将进气口的气体吸入泵内，同时泵腔被分为上下两部分，当叶片旋转自进气口转到出气口的位置时，叶片与泵腔形成密封，上下两部分的气体得以隔离。
3.排气阶段：当叶片继续旋转时，旋转的叶片将泵腔内的气体向排气口推送出去，同时上下两部分的气体再次相连。
叶片旋转至进气口的位置时，泵腔内的气体被推送到排气口处，完成了一次完整的吸气和排气过程。
二、结构：1.外壳：旋片式真空泵的外壳通常采用铸铁或钢板制成，具有良好的耐腐蚀性和强度。
2.转子：转子是旋片式真空泵的核心部件，通常由铸铁或铸钢制成。
转子上安装有两个对称排列的叶片，可以通过偏心轴引导转动。
3.叶片：叶片通常由铸造铁制成，也可以选用特殊材料，如不锈钢或聚四氟乙烯。
叶片与泵腔之间形成可靠的密封，起到吸气和排气的作用。
4.偏心轴：偏心轴是旋片式真空泵的驱动装置，通常由电机驱动。
偏心轴上的轴承对旋转运动提供支撑和导向。
5.进气口和排气口：进气口和排气口是旋片式真空泵的连接口，用于与真空系统的管路相连，实现气体的进出。
6.密封装置：为了确保泵腔的密封性能，旋片式真空泵通常配备有密封装置，如轴封、O型圈或机械密封。
7.附件：旋片式真空泵通常还配备有一些附件，如观察窗、温度探头和压力表等，用于检测和监控泵的性能和运行状态。
综上所述，旋片式真空泵通过旋转的偏心轴带动叶片在泵腔内产生变压和吸气的作用，从而实现气体的吸入和排出。
其结构包括外壳、转子、叶片、偏心轴、进气口、排气口、密封装置以及其他附件。
旋片式真空泵具有结构简单、运行可靠和维护方便等特点，因此在真空系统中得到了广泛应用。
旋片真空泵工作原理
旋片真空泵工作原理
旋片真空泵是一种常用的机械真空泵，其工作原理如下：
1. 旋转部分：旋片真空泵的核心是由一个中心轴和几片旋转的叶片组成。
这些叶片通过中心轴固定，形成一个旋转部分。
2. 进气过程：当真空泵开始运转时，进气口处于真空状态下。
当旋转部分旋转时，叶片沿着轴心旋转，在离心力的作用下向外移动。
3. 隔气过程：当叶片移动至短时间内完全封闭进气口时，形成一个密封隔气区域。
在这个区域内，气体无法再通过进气口进入真空泵。
4. 排气过程：一旦隔气区域形成，旋转部分继续旋转，将隔气区域带到出气口附近。
此时，压力低于大气压的气体将被抽出，形成真空。
5. 排放过程：当隔气区域到达出气口后，叶片离开进气口，气体可以从出气口排出。
旋转部分继续旋转，使新的进气口进入真空状态，重复以上过程。
总结来说，旋片真空泵通过旋转叶片来隔离进气口和出气口，形成一个密封的隔气区域。
在旋转部分的作用下，隔气区域与进气口和出气口相互转换，从而将气体抽出，形成真空。
旋片式真空泵工作原理
旋片式真空泵工作原理旋片式真空泵是一种常见的真空设备，用于将气体或蒸汽从封闭容器中抽出，以产生真空。
它由旋转的叶片和固定的外壳组成，通过旋转叶片的方式来实现气体的抽出。
本文将详细介绍旋片式真空泵的工作原理及其应用。
首先，让我们来了解一下旋片式真空泵的结构。
旋片式真空泵通常由叶轮、叶片、外壳、进气口和出气口等部件组成。
其中，叶轮是由叶片组成的旋转部件，外壳则是叶轮的固定部件，进气口用于吸入气体，出气口用于排出抽出的气体。
旋片式真空泵的工作原理如下：当电机启动时，叶轮开始旋转，叶片随之旋转。
在旋转的过程中，叶片不断地与外壳之间形成气室，气室的容积随着叶片的旋转而不断变化。
当叶片与外壳之间的气室容积变大时，进气口处的气体被吸入到气室中；当叶片与外壳之间的气室容积变小时，气室中的气体被挤压出来。
通过这样的循环过程，气体不断地被吸入和排出，从而实现了气体的抽出。
旋片式真空泵的工作原理可以用以下几点来总结：1. 旋转叶片产生气室：当叶轮旋转时，叶片与外壳之间形成气室，气室的容积随着叶片的旋转而不断变化。
2. 吸入气体：当气室容积变大时，进气口处的气体被吸入到气室中。
3. 排出气体：当气室容积变小时，气室中的气体被挤压出来，并通过出气口排出。
旋片式真空泵通常用于实验室、医疗设备、半导体制造等领域，其工作原理简单、结构紧凑、抽气速度快，因此受到广泛的应用。
同时，旋片式真空泵还具有抽气效率高、噪音低、维护成本低等优点，因此备受用户青睐。
总之，旋片式真空泵通过旋转叶片的方式来实现气体的抽出，其工作原理简单而高效。
在实际应用中，我们需要根据具体的需求选择合适的旋片式真空泵，并严格按照操作规程来使用和维护设备，以确保其正常、稳定地工作。
旋片真空泵工作原理
旋片真空泵工作原理
旋片真空泵是一种常用的真空设备，其工作原理是通过旋转叶片在泵腔内产生高速运动，从而实现抽气作用。
具体工作过程如下：
1. 泵腔密封：泵腔是旋片真空泵的关键部分，其内壁和旋转叶片之间的间隙非常小，以确保较高的密封性。
泵腔通常由金属制成，并附有密封材料，以防止气体泄漏。
2. 旋转叶片：旋片真空泵内置有多个旋转叶片，旋转叶片固定在一根轴上，并通过电动机驱动转动。
当电动机启动时，旋转叶片开始高速旋转。
3. 气体吸入：由于旋转叶片高速运动，泵腔内形成了一种离心力。
当泵腔与气体连接时，气体会被离心力引向泵腔的外侧。
同时，气体会被泵腔的密封性所限制，无法回流至泵腔底部。
4. 气体排出：随着旋转叶片的旋转，泵腔内的气体被压缩并推向泵腔出口。
在泵腔出口处，有一根排气管连接至真空容器或者外部环境，气体通过排气管排出泵腔。
5. 持续循环：当气体被排出后，泵腔内形成低压区域，并吸引周围的气体进入泵腔。
这样的循环过程持续进行，直到达到所需的真空度。
需要注意的是，旋片真空泵适用于抽气速度较小，对真空度要
求不高的场景。
对于需要较高真空度的应用，可能需要使用其他类型的真空泵来实现。
旋片式真空泵的工作原理
旋片式真空泵的工作原理旋片式真空泵是一种常用的真空设备，它通过旋转的叶片在泵内产生离心力，从而实现对气体的吸入和排出。
其工作原理主要包括四个方面，离心力作用、气体压缩、气体排出和密封性能。
首先，旋片式真空泵的工作原理之一是离心力作用。
当泵机转动时，叶片受到离心力的作用，从而产生高速旋转。
在叶片的作用下，气体被迫向泵的出口移动，并在叶片间产生连续的压缩和扩张过程。
这一过程实现了气体的吸入和排出，从而形成真空。
其次，气体在旋片式真空泵内经历了压缩过程。
当气体被吸入泵内后，叶片的旋转使得气体在叶片之间被压缩。
随着叶片的旋转，气体被不断地压缩，使得气体的压力逐渐增大。
这一过程实现了气体的压缩，为后续的排出做好了准备。
接着，气体在旋片式真空泵内被排出。
随着叶片的旋转，压缩后的气体被推向泵的出口。
在出口处，气体被释放出来，从而形成了对外的排出过程。
通过这一过程，泵内的气体得以不断地被排出，从而形成了真空状态。
最后，旋片式真空泵的工作原理还与其密封性能有关。
在泵机内部，叶片和泵体之间需要具备一定的密封性能，以确保气体不会从泵机内部泄漏出来。
同时，泵机的进出口也需要具备良好的密封性能，以确保气体能够顺利地被吸入和排出。
这一点对于保证旋片式真空泵的正常工作至关重要。
总的来说，旋片式真空泵的工作原理主要包括离心力作用、气体压缩、气体排出和密封性能。
通过这些原理的相互作用，旋片式真空泵能够有效地实现对气体的吸入和排出，从而形成所需的真空环境。
这种工作原理的设计使得旋片式真空泵成为了许多工业领域中不可或缺的设备。
旋片泵
（d）旋片S1开始将区域I内的气体
压缩并从排气门排出
旋 片 泵 抽 气 原 理
侧偏心
SV300模拟图
三 旋片泵的结构形式
油浸式” 油封式” 旋片泵的结构形式习惯上有“油浸式”和“油封式” 之分。 之分。 油浸式是指泵体浸在油箱中的，它的优点是：许多 是指泵体浸在油箱中的，它的优点是： 要求气密的部位和零部件都可借助于油来密封； 要求气密的部位和零部件都可借助于油来密封；使泵在 较高入口压力下工作更可靠。多用于小泵 较高入口压力下工作更可靠。 油封式是指把排气阀浸在油中。 油封式是指把排气阀浸在油中。用油把排气口密封 起来。多用于大泵。 起来。多用于大泵。 按照转子偏心的位置分， 按照转子偏心的位置分，义有所谓正偏心与侧偏心 之分。偏心在正上方的叫正偏心，在侧面的叫侧偏心。 之分。偏心在正上方的叫正偏心，在侧面的叫侧偏心。
旋片泵
1 概述 2 工作原理 3 旋片泵的结构形式 2X-70转子结构 4 2X-70转子结构 5 泵体结构 6 排气阀结构 气镇阀原理 7 气镇阀原理
SV300：300m³/h
一 概述
旋片式真空泵（简称旋片泵）是一种油封式机械真空 泵（和滑阀泵统称油封式机械泵）。工作压强范围为 101325-1.33×10-2（Pa）属于低真空泵。它可以单独使 用，也可以作为其它高真空泵或超高真空泵的前级泵。 旋片泵可以抽除密封容器中的干燥气体，若附有气镇 装置，还可以抽除一定量的可凝性气体。但它不适于抽除 含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以 及含有颗粒尘埃的气体。 旋片泵多为中小型泵。旋片泵有单级和双级两种。所 谓双级，就是在结构上将两个单级泵串联起来。一般多做 成双级的，以获得较气过程中，当可凝性气体的分压超过泵 在此温时该气体的饱和蒸汽压 饱和蒸汽压时，可凝性气体将会混于 饱和蒸汽压 泵油中随泵油循环，并在返回高真空侧时重新蒸发变成 蒸汽。 在压缩过程中将经过控制的永久性气体（通常为室温 干燥空气）由气镇孔渗入被压缩气体中，使可凝气体的 压力达到泵温时的饱和蒸汽之前，压缩气体的压力已达 到排气压力，排气阀打开 排气阀打开，将可凝气体同永久性气体一 排气阀打开 同排出。 节流阀和逆止阀 气镇阀在结构上分为节流阀 逆止阀 节流阀 逆止阀两部分，节流阀 控制渗入气体量，逆止阀是防止泵腔内气体压力高于渗 气压力出现返流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋片式真空泵结构原理与工作原理
旋片式真空泵是机械容积泵，是利用转子旋转，叶片在转子槽中随离心力和定子内表面形状出进产生容积变化，使油液获得压力能的一种液泵。
该泵不仅容易获得2.5～7.0 MPa的压力，而且各密封容腔在旋转的每一瞬间所排出的油液是基本相同的，所以供油脉冲较小，排量和压力较均匀。
旋片式真空泵的结构有许多种，最常的是中低压定量单级双作用泵，旋片式真空泵型即属此种。
和单作旋片式真空泵相比，双作泵的转子，工作时能使所受的液体径向压力得到平衡。
不仅轴承的载荷减到最小，延长了使寿命;而且工作较稳定。
叶片是靠旋转离心力甩出的，因此，为使叶片(b)定子很好的接触，一般要求最低转速不得低于600 r/min,否则，便会内漏多、效率低;由此也产生一个启动扭矩低的优点。
旋片式真空泵结构比齿轮泵稍复杂，成本稍高，价位比柱塞泵便宜。
因此，目前在中低压供油系统和液压系统中，旋片式真空泵得到了十分广泛的应用。
除广泛应用于喷油泵试验台燃油供给系统外;还广泛应用于组合机床、液压磨床、液压车床、液压刨床和注塑机等液压系统。
1、主要技术参数与性能指标(见表1)
2、结构特点与工作原理
2.1结构特点(如图1)
该泵由法兰、泵轴5,泵体1.配油盘6、转子4、叶片3、定子2、压力侧板、泵盖以及滚动轴承、骨架油封、O形橡胶密封圈(以下简称O形圈)、螺栓(共3种9个全是圆柱头内六角螺栓，均简称螺栓)和挡圈等组成。
泵轴由装在泵体和泵盖座孔中的轴承支承，转子(b)轴用花键联接，转子上开有倾角为10°～14°(有的无倾角)的径向均布狭槽，槽内装有可沿槽径向滑动的叶片，叶片外套装着转子同心的定子(也称腰形套或内凸轮)，转子前有配油盘，后有压力侧板，最后由泵盖封闭。
配油盘上对称的开有:2个进油口相通的吸油窗和2个出油口相通的压油窗;压力侧板(兼配油盘)上只对称的开有2个配油盘吸油窗相对、也进油口相通的吸油窗。
通过键动力源联接的泵轴带着转子旋转时，叶片受到离心力的作用，其端部便顶在定子即内凸轮表面上(油压建立后，叶片底部还受到油液压力的作用，这样会使其端部X加紧贴内凸轮表面)，叶片在离心力和内凸轮推力的共同作用下，便在槽中刹复运动。
其他零件无有运动。
配油盘(b)泵体装成一体，前边有法兰封闭;定子和压力侧板用两只螺栓固定在配油盘上;侧板上固定螺栓圆柱头(兼定位销)(b)泵盖上定位孔对正并进入定位孔后，用 4只螺栓7固定在泵体上。
2.2 工作原理(如图2)
(1)吸油压油。
定子内表面、转子外表面和两侧配油盘压力侧板端面之间形成一个密封容积。
在图2A中，叶片1,4,4,7，和7,10,10,1等把这个容积分为abcd,cdef和efgh,ghab 4部分。
当转子按图示箭头方向旋转时，叶片1,4和7,10各组成一个吸油腔;4,7和10,1各组成一个压油腔(在1～4和4～7间的叶片2,3和5,6都不能互成独立的工作腔)。
从图2B中。
可以看出，转子旋转某一角度后，cdd o c o(ghh o g o)大于abb o a o(eff o e o)，表明叶片从小半径圆弧面过渡到大半径圆弧面，叶片从槽内甩出，吸油腔容积不断增大，形成局部真空，油箱内的油液在大气压力作用下，经泵盖进油口(大)、配油盘和压力侧板吸油窗，吸入吸油腔;这便是泵的进油过程。
eff o e o(abb o a o)小于cdd o c o(ghh o g o)，表明叶片从大半径圆弧面过渡到小半径圆弧面，叶片被内凸轮推进槽内，压油腔容积不断减小，压迫油液，使其获得压力能，经配油盘压油窗，泵体出油口(小)，将压油腔的油液排出;这便是泵的排油过程。
(2)双作用力平衡。
因为泵轴每旋转一转，叶片在转子槽中刹返运动2次，每个由叶片构成的容积完成2次吸油和排油过程。
所以，这种泵称双作用泵。
又因为这种泵的吸油(低压)和压油(高压)区是分别对称分布的;所以这种泵转子受到的液体径向压力是平衡的。
因此，双作用泵输出压力比单作用泵要高。
目前
一般可达到7.0～10.5 MPa。
(3)内漏困油(如图3)
定子上的大((a/2)、小(b/2)半径圆弧面I (2-3,4-5,6-7，8-1)间的四段阿基米德螺旋面Ⅱ(1-2,3-4,5-6,7-8)，一方面是为了使两叶片构成的容积，在吸油区和压油区互相过渡时不致发生突变。
因为叶片构成的容积，从吸油区向压油区或由压油区向吸油区过渡时，必须有一段处于完全密封的状态，否则压油腔吸油腔就会相通，就会从压油腔向吸油腔泄漏(即所谓内漏)。
从一定意义上来说，泵的压力高低取决于密封容腔的密封程度。
二是为了保证这个容积在完全密封形成“困油区”后不再发生容积变化，以免产生困油现象。
困油现象指困油区随叶片运动，若容积由大变小，会使困油区内的油液受到很大的挤压力，其后果是使泵轴和定子受到很大的径向力;若容积由小变大，会使困油区产生真空，其后果是容易引起穴蚀;并且两者都会破坏泵的正常工作和产生较大的噪声。
(4)排出、补充油液压力、磨损补偿。
配油盘上对着叶片底部有油孔和环形油槽(压力侧板该位置上也有油槽，但无油孔)，是为了使转子叶片槽配油盘压油窗相通。
因此，当叶片在转子槽中被内凸轮推进或被离心力甩出使得槽底的容积发生变化时，槽里的油液才能够得到排出或补充。
油泵工作时，叶片底部即背面会受到油液压力的作用。
这样，不仅会使叶片(b)定子的接触得到良好的密封，而且会使叶片(b)定子的磨损得到自动的补偿。
(5)叶片受力转子强度。
转子叶片槽有倾角。
其作用是改善叶片沿内凸轮表面滑动时的受力情况，以免叶片在槽内阻滞甚至卡住;并使转子强度得到相应的改善。
(6)排量行程。
每转理论排量取决于叶片行程，其行程等于定子大小两圆弧面顶点中心距(即大小半径)之差，改善行程可改变排量。
定量单级单作用旋片式真空泵转子定子不同心，有个偏心距e，改变偏心距。
可改变排量，如图4。
(7)进油出油。
泵在工作时，必须用油箱里的油液不断地把吸油腔充满，这对泵的工作至关重要。
供油和液压系统都必须有良好的进油口设计，即进油口比出油口要大。
