一片式不锈钢球阀概述
不锈钢高压球阀
●-球阀型号编制表示方法说明： 球阀附加代号：V 表示阀芯带有 V 型结构、D 表示低温、B 表示保温、P 表示偏心结构、U 和 S 及 DY 多表示上装式； 球阀名称代号：Q 表示球阀； 球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号； 连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；
结构型式代号：浮动式：1表示直通流到、2表示 Y 型三通、4表示 L 型三通、5表示 T 型三通； ：固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示 L 型三通、9表示 Y 型三通；
密封材质代号：B 巴氏合金、F 氟橡胶、F46衬氟、H 锈钢、J 衬胶、M 蒙乃尔合金、N 尼龙塑料、蒙乃尔 P、Y 硬质合金、W 阀体直接加工； 压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；
-
20
-
-
-
105 75 55 14 4-14 68 - 204 -
25 1″ 150
-
25
-
-
-
115 85 65 14 4-14 75 - 215 360
32 11/4″ 165
-
32
-
-
-
135 100 78 16 4-14 85 - 240 390
40 11/2″ 182
-
40
-
-
145 110 85 16 4-18 95 - 264 395
（螺纹）不锈钢高压球阀型主要外形尺寸和连接尺寸
片式球阀用途
片式球阀用途片式球阀是一种常用的阀门，其用途广泛。
下面详细介绍了片式球阀的用途。
一、常规工业用途：1. 石油和天然气行业：片式球阀常用于石油和天然气行业的各种管道系统中，如输油管道、天然气管道等。
片式球阀可以用于打开或关闭管道，控制流体的流动。
2. 化工行业：化工工厂中的管道系统中也广泛使用片式球阀。
它们在调节各种化学物质和液体的流量和压力方面发挥重要作用。
3. 食品与饮料行业：片式球阀在食品加工和饮料生产过程中用于控制流体的流动和防止污染。
阀体和阀芯通常由高品质的不锈钢制成，符合卫生要求。
4. 制药行业：片式球阀在制药过程中用于控制药液和原料的流动。
片式球阀提供了正常和可靠的操作，确保药物生产的质量和清洁度。
5. 电力行业：大型电力厂通常使用片式球阀来控制燃料、冷却水和其他介质的流动。
阀门的可靠性对于电力厂的正常运行至关重要。
6. 污水处理和水处理：片式球阀在污水处理和水处理领域广泛使用。
它们可用于控制流量和压力，以及防止管道中的倒流。
7. 锅炉行业：锅炉系统中的片式球阀用于控制燃料和水的流动，以维持锅炉的正常运行。
8. 造纸和纺织行业：片式球阀用于控制液体在造纸和纺织行业中的流动和流速。
它们能够承受高压和高温条件，确保工业生产的稳定性。
二、特殊应用1. 低温应用：片式球阀可用于液化天然气（LNG）等低温介质的控制。
它们能够在极低的温度下工作，并具有优异的耐腐蚀性。
2. 高压应用：片式球阀可用于高压工作环境，如石油和天然气开采过程中的压力调节。
3. 放油装置：在放油装置中，片式球阀可用于控制油料的流动和停止，确保顺畅的工作，减少泄漏的风险。
4. 核电厂：片式球阀常用于核电厂中的各种应用，如核电厂的冷却系统和循环水系统。
5. 大口径应用：片式球阀可用于需要大流量的管道系统，如输油管道或水处理厂。
综上所述，片式球阀用途广泛，涵盖了各种工业和特殊应用领域。
它们在控制流体和介质的流动，保证工业过程的安全性和可靠性方面发挥着重要作用。

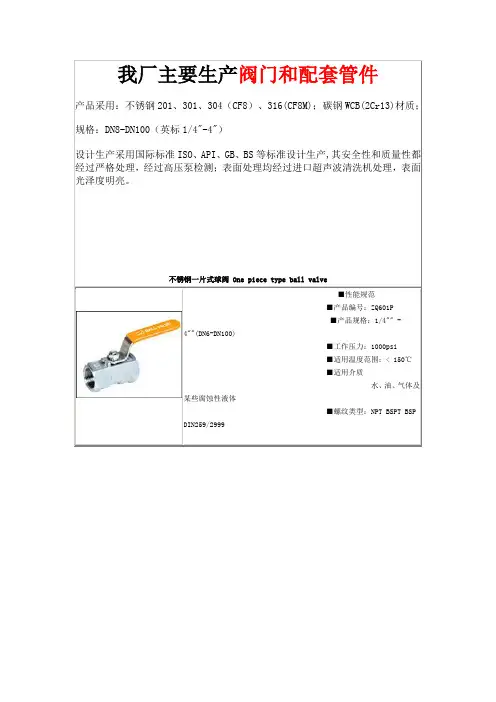

一片室不锈钢球阀尺寸
锥面定位O形圈的燕尾槽
锥面定位Ｏ形圈的燕尾槽，采用燕尾槽定位Ｏ形橡胶圈，锥面定位准确，固定牢靠，不易脱落，装配
简单，密封可靠。
其特征在于：在连接件与基体接触密封面上设燕尾槽，燕尾槽内安装Ｏ形橡胶圈。
主权利要求：
本实用新型公开了锥面定位Ｏ形圈的燕尾槽，在连接件与基体接触密封面上设燕尾槽，燕尾槽内安装Ｏ形橡胶圈，燕尾角度为２４°，开口和槽的深度小于Ｏ型橡胶圈的截面直径０．５～０．８ｍｍ。
篮式过滤器，筒式过滤器Y型过滤器：GL41W/H
1、适合物料：
a、化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；
b、化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；
c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；
d、轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
2、过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/ cm2。
）
3、工作温度：-150~550℃
4、公称通径：DN15—DN600mm
5、公称压力：0.6
6、标准：国标，美标，日标，德标
7、壳体材质：碳钢、不锈钢301，304、304L、316、316L
8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶
9、品牌：中国东锦。

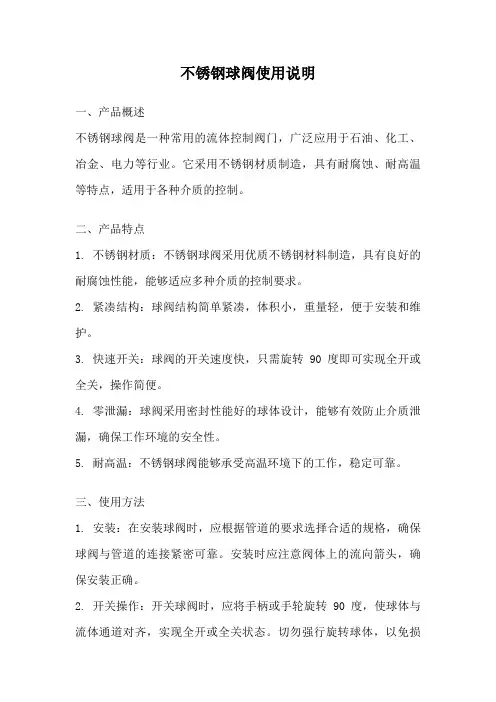

不锈钢球阀使用说明
不锈钢球阀使用说明一、产品概述不锈钢球阀是一种常用的流体控制阀门，广泛应用于石油、化工、冶金、电力等行业。
它采用不锈钢材质制造，具有耐腐蚀、耐高温等特点，适用于各种介质的控制。
二、产品特点1. 不锈钢材质：不锈钢球阀采用优质不锈钢材料制造，具有良好的耐腐蚀性能，能够适应多种介质的控制要求。
2. 紧凑结构：球阀结构简单紧凑，体积小，重量轻，便于安装和维护。
3. 快速开关：球阀的开关速度快，只需旋转90度即可实现全开或全关，操作简便。
4. 零泄漏：球阀采用密封性能好的球体设计，能够有效防止介质泄漏，确保工作环境的安全性。
5. 耐高温：不锈钢球阀能够承受高温环境下的工作，稳定可靠。
三、使用方法1. 安装：在安装球阀时，应根据管道的要求选择合适的规格，确保球阀与管道的连接紧密可靠。
安装时应注意阀体上的流向箭头，确保安装正确。
2. 开关操作：开关球阀时，应将手柄或手轮旋转90度，使球体与流体通道对齐，实现全开或全关状态。
切勿强行旋转球体，以免损坏阀门。
3. 流量调节：球阀可以通过旋转手柄或手轮来调节流体的流量大小。
顺时针旋转手柄可以逐渐减小流量，逆时针旋转可以逐渐增大流量。
4. 维护保养：定期检查球阀的密封性能，如有泄漏应及时更换密封圈。
清洗球阀时，应使用中性洗涤剂，切勿使用腐蚀性或磨蚀性物质。
四、注意事项1. 使用环境：不锈钢球阀适用于一般工况下的介质控制，对于特殊介质或高温高压环境，应选择适当的球阀材质和规格。
2. 温度控制：在高温环境下使用球阀时，应注意阀体的温度，避免烫伤。
在冷却液体中使用时，应防止阀体冻结。
3. 防腐措施：对于易腐蚀的介质，应采取防腐措施，如涂覆防腐涂层或使用特殊材质的球阀。
4. 防尘保护：长期不使用的球阀应加盖防尘罩，避免灰尘进入阀体影响使用效果。
5. 注意压力：在使用球阀时，应注意介质的压力范围，避免超出球阀的承受范围，造成阀门损坏或安全事故。
五、常见问题及解决方法1. 泄漏：若球阀存在泄漏情况，应检查密封圈是否破损，如有破损应及时更换。
一片式球阀、二片式球阀、三片式球阀的特点及区别2023.12.22
阀门采用整体式结构，成为一片式球阀，外形小、重量轻、球芯、阀座、阀杆从阀体一侧流道内装入，由于阀体流道尺寸限制，全通径尺寸球芯无法装入阀体内部，所以一片式球阀球芯流道是缩径的，流通能力受到一定限制，价格低廉，只用于低压管路。
有螺纹连接、法兰连接、对夹连接。
螺纹通常采用55°锥管螺纹，可以获得更好的密封性能。
法兰连接安装方便，对接连接结构长度短，可以安装在紧凑空间管道上。
阀门采用WCB铸钢，不锈钢CF8，CF8M等材料。
一片式螺纹球阀由于阀杆填料仓较浅，添加密封填料较少，多用于低压管路。
一片式法兰球阀做成高温排污球阀，可以有效防止介质从阀体处外漏，避免二片式球阀和三片式球阀介质从阀体间外漏风险。
可用于蒸汽、导热油介质，也可以做成保温球阀，输送易结晶、凝固介质，保温外壳内通入热水、蒸汽等热媒来为球阀保温。
二片式球阀的阀体由主阀体和副阀体两部分组成，故成为二片式球阀。
球芯、阀座、阀杆装入主阀体后，副阀体通过螺纹或螺栓与主阀体连接起来。
其球芯流道为全通径尺寸，流阻小，流通能力大。
二片式球阀有内螺纹连接、外螺纹连接、内外螺纹连接。
螺纹通常采用55°锥管螺纹，密封性好一片式球阀、二片式球阀、三片式球阀区别三片式球阀的阀体由一个主阀体、两个副阀体组成，称为三片式球阀。
球芯和阀杆装入主阀体后，副阀体装入阀座，通过螺栓把主副阀体连接为一体。
其球芯流道也是全通径尺寸。
三片式球阀有内螺纹连接、外螺纹连接、内螺纹通常采用55°锥管螺纹，密封性好。
外螺纹带焊接接头，可与管路焊接。
维护时拆装比较方便，避免内螺纹连接还需要单独的活接。
对焊和承插焊连接，还可以采用加长接管焊接，避免焊接时高温损坏阀座密封圈和阀杆填料，降低安装难度。
三片式球阀主要特点是可以在线维护，十分方便。
松开阀体上螺丝，拆除一颗穿过主阀体的螺栓，转动主阀体，可以更换阀座密封圈。
也可以完全拆除主阀体螺栓，拆除主阀体维修。
副阀体仍然在管线上，避免拆卸整个球阀，大大减轻维修工作量。
给排水常用阀门介绍大全
三、附 件
垫片packing 垫片packing EPDM or PVDF coating（超纯水） coating（超纯水） UV or TOC-UV 使用 PVDF packing TOC-
三、附 件
限位开关limit 限位开关limit switch（自动阀） switch（自动阀）
三、附 件
D-1、隔膜阀（塑胶） 隔膜阀（塑胶）
法兰式
插管式、牙口式 插管式、
1、手动阀
D-2、隔膜阀（铸铁） 隔膜阀（铸铁）
1、手动阀
E-1、截止阀
1、手动阀
E-2、截止阀（法兰式） 截止阀（法兰式）
2、自动阀
A-1、气缸（蝶阀、球阀） 气缸（蝶阀、球阀）
塑胶
铸铁பைடு நூலகம்
2、自动阀
A-2、气缸（隔膜阀） 气缸（隔膜阀）
进气调整（调速器） 进气调整（调速器）
四、材 质
◆ 塑胶（PVC、PP、PVDF……） 塑胶（PVC、PP、PVDF……）
◆ 金属（CS、SUS、CU） 金属（CS、SUS、CU）
五、材质选定考量
★ 价格便宜：PVC、CS、CU 价格便宜：PVC、CS、 ★ 超纯水等级：CPVC、SUS316抛光、 超纯水等级：CPVC、SUS316抛光 抛光、 PVDF、 PVDF、PFA ★ 紫外线灯：SUS、PVDF 紫外线灯：SUS、 ★ 耐酸碱：塑胶 耐酸碱： ★ 耐温：CS、SUS 耐温：CS、
控制器
3、控制阀组
探头指：液位、压力、温度……等等。 探头指：液位、压力、温度……等等。 ……等等
液位传讯器
压力变送器
温度探头
3、控制阀组
定位器可分E/P P/P： 定位器可分E/P或P/P： E/P或 电讯号4 20mA； E --- 电讯号4-20mA； P --- 压力讯号
不锈钢法兰球阀讲解
不锈钢法兰球阀讲解
不锈钢法兰球阀是一种常用的截断阀，它的启闭件是一个球体，球体围绕阀体中心线作旋转运动来实现启闭功能。
不锈钢法兰球阀主要由阀体、球体、阀杆、阀座、手柄等部分组成。
1. 阀体：不锈钢法兰球阀的阀体通常采用不锈钢材质制成，具有耐腐蚀、耐高温等特点。
2. 球体：球体是不锈钢法兰球阀的核心部件，它通常采用不锈钢或合金钢材质制成，表面经过精密加工和抛光处理，以确保密封性能和操作灵活性。
3. 阀杆：阀杆是连接球体和手柄的部件，它通常采用不锈钢材质制成，具有耐腐蚀、耐磨损等特点。
4. 阀座：阀座是不锈钢法兰球阀的密封部件，它通常采用聚四氟乙烯（PTFE）等材料制成，具有良好的密封性能和耐磨性能。
5. 手柄：手柄是用于操作不锈钢法兰球阀的部件，它通常采用不锈钢材质制成，具有耐腐蚀、耐磨损等特点。
不锈钢法兰球阀具有结构简单、密封性能好、操作方便、使用寿命长等优点，广泛应用于石油、化工、冶金、电力、造纸、制药等行业的流体控制系统中。
在选择和使用不锈钢法兰球阀时，需要根据实际工况和使用要求进行合理的选型和安装，以确保其安全可靠地运行。
给排水常用阀门介绍大全
PPT文档演模板
2020/12/12
给排水常用阀门介绍大全
一、阀 的 分 类
1、手动manual
2、自动on-off
3、控制control
4、其它（氮封阀、持压阀、逆止阀、底阀）
PPT文档演模板
给排水常用阀门介绍大全
1、手动阀
A-1、蝶阀（塑胶）
PPT文档演模板
手把式
蜗轮式
PPT文档演模板
给排水常用阀门介绍大全
三、附 件
n 垫片packing EPDM or PVDF coating（超纯水） UV or TOC-UV 使用 PVDF packing
PPT文档演模板
给排水常用阀门介绍大全
三、附 件
限位开关limit switch（自动阀）
PPT文档演模板
给排水常用阀门介绍大全
给排水常用阀门介绍大全
1、手动阀
A-2、蝶阀（铸铁）
法兰式
PPT文档演模板
把手型对夹式
蜗轮蜗杆型对夹式
给排水常用阀门介绍大全
1、手动阀
B-1、球阀（塑胶）
PPT文档演模板
给排水常用阀门介绍大全
1、手动阀
B-2、球阀（不锈钢）
一片式不锈钢球阀
PPT文档演模板
二片式法兰球阀
给排水常用阀门介绍大全
C-1、闸阀
1、手动阀
PPT文档演模板
给排水常用阀门介绍大全
1、手动阀
C-2、闸阀（法兰式）
PPT文档演模板
给排水常用阀门介绍大全
1、手动阀
D-1、隔膜阀（塑胶）
法兰式
PPT文档演模板
插管式、牙口式
给排水常用阀门介绍大全
球阀基础知识
球阀基础知识目录一、球阀概述 (2)1. 球阀定义及作用 (2)2. 球阀的应用领域 (3)3. 球阀的分类与特点 (4)二、球阀结构与原理 (5)1. 球阀结构组成 (7)2. 球阀工作原理 (7)2.1 开启过程 (8)2.2 关闭过程 (9)2.3 密封性能原理 (9)三、球阀材料 (11)1. 主体材料 (12)2. 球体材料 (13)4. 密封材料 (15)5. 其他部件材料 (16)四、球阀选型与安装 (17)1. 选型原则及注意事项 (18)2. 安装准备与条件 (18)3. 安装步骤及要求 (19)4. 调试与验收 (20)五、球阀操作与维护 (22)1. 操作规程 (23)2. 日常维护 (24)3. 故障诊断与排除 (24)4. 维修周期与建议 (26)六、球阀常见问题及解决方案 (27)1. 泄露问题 (28)3. 腐蚀问题 (29)4. 其他常见问题 (30)七、球阀的发展趋势与前景 (31)1. 技术发展与创新方向 (32)2. 市场需求与趋势分析 (33)3. 未来球阀产品的特点预测 (35)一、球阀概述球阀是一种具有开关功能的阀门，其核心部件是一个可在管道内自由滚动的球体。
通过改变球体的通道截面，球阀可以控制流体的流通，从而实现对流体的截断或调节。
球阀广泛应用于石油、化工、电力、冶金、轻工、食品等行业的高压、中压和低压管道系统。
密封性能好：采用优质的密封材料和先进的密封结构，确保在长时间运行过程中保持良好的密封效果，防止介质泄漏。
启闭迅速：球阀的启闭件为球体，启闭速度快，可满足大通径、高压力的流体控制要求。
可实现多路控制：根据需要，球阀可以实现多个通道的切换，实现流体的分流或合流。
耐腐蚀性强：球阀材料多样，可根据使用环境的要求选择不同的材料，如不锈钢、碳钢、合金钢等，以满足耐腐蚀性的要求。
球阀作为一种重要的流体控制设备，在各种工业领域具有广泛的应用价值。
1. 球阀定义及作用球阀是一种具有密封性能的阀门，它主要由阀体和阀盖、阀杆和阀座、密封圈等组成。
316不锈钢球阀规格-概述说明以及解释
316不锈钢球阀规格-概述说明以及解释1.引言1.1 概述316不锈钢球阀是一种常用的阀门，具有优良的耐腐蚀性能和耐高温性能，广泛应用于化工、石油、天然气、食品等领域。
本文将主要介绍316不锈钢球阀的特点、应用领域以及常见规格，帮助读者更好地了解和选择适合的阀门产品。
1.2 文章结构文章结构部分将主要分为引言、正文和结论三个部分。
在引言部分，将介绍316不锈钢球阀的概述、文章的结构和撰写目的。
正文部分将重点介绍316不锈钢球阀的特点、应用领域和常见规格，以便读者更深入地了解这一产品。
最后，在结论部分，将对文章进行总结，展望未来的发展趋势，并以一段简洁而感人的结束语来结束全文。
通过这样清晰的结构，读者可以更好地理解文章的内容，获得所需的信息。
1.3 目的本文旨在介绍316不锈钢球阀的常见规格，对于需要了解和选购316不锈钢球阀的人员提供参考和指导。
通过详细介绍316不锈钢球阀的规格参数，可以帮助读者更好地了解该产品的特点和适用领域，从而为其在实际工程项目中的选择和应用提供便利。
通过本文的阐述，读者可以全面了解316不锈钢球阀的规格，为相关行业的工程人员提供参考依据，方便其在工程项目中选择适合的产品规格，达到更好的使用效果。
2.正文2.1 316不锈钢球阀的特点316不锈钢球阀是一种高性能、耐腐蚀的阀门，具有以下几个显著的特点：1. 耐腐蚀性能强：316不锈钢球阀具有优良的耐腐蚀性能，可以在恶劣的环境下长时间使用而不生锈、腐蚀，适用于对介质要求高的行业，如化工、石油、食品等。
2. 硬度高：316不锈钢球阀经过特殊的处理工艺后，硬度更高，耐磨损，使用寿命长。
3. 密封性能好：316不锈钢球阀采用球体结构设计，密封性能好，能够有效防止介质泄漏，确保管道系统的安全运行。
4. 操作灵活方便：316不锈钢球阀采用旋转操作方式，开关方便灵活，操作简单，能够迅速实现介质的开关控制。
综上所述，316不锈钢球阀具有耐腐蚀、硬度高、密封性能好、操作灵活等特点，是一种高性能的阀门产品，广泛应用于各个领域，受到广泛关注和认可。
不锈钢球阀Q41F
球阀>>法兰球阀>>不锈钢球阀产品名称：不锈钢球阀产品型号： Q41F产品口径： DN15-DN250产品压力： 1.6-10.0MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息性能规范产品型号DN/mm 公称压力试验压力工作温度适用介质壳体密封(液) 密封(气)Q41F-16 1.6 2.4 1.760.6 ≤250°C 瞬时300°C 水,蒸,汽,油酸性Q41F-25 2.5 3.75 2.75Q41F-40 4.0 6.0 3.75主要零件材料零件名称铸钢不锈钢铬镍钼钛钢C P R阀体WCB ZG1C18Ni9Ti ZG1C18Ni12TiMO2Ti 球体ZG1Cr18Ni9Ti ZG1C18Ni9Ti ZG1C18Ni12TiMO2Ti 阀杆2Cr13 2Cr13 ZG1C18Ni12TiMO2Ti密封圈聚四氟乙烯+石墨+高弹性胶(8202型)Q41F-16型公称通径DN/mm尺寸/mmL D D1 D2 bZ-фdH LO20 140 105 75 55 16 4-14110 15025 150 115 85 65 16 4-14120 16032 165 135 100 78 16 4-18145 16040 180 145 110 85 16 4-18155 25050 200 160 125 100 18 4-18175 30065 220 180 145 120 18 4-18195 30080 250 195 160 135 20 8-18225 320100 280 215 180 155 20 8-8 255 320125 320 245 210 185 22 8-18285 400150 360 280 240 210 24 8-23295 400200 400 335 295 265 26 12-23355 450Q41F-25型公称通径DN/mm尺寸/mmL D D1 D2 b Z-фd H LO20 140 105 75 55 2 4-14 110 150 25 150 115 85 65 2 4-14 120 160 32 165 135 100 78 2 4-18 145 160 40 180 145 110 85 3 4-18 155 250 50 200 160 125 100 3 4-18 175 300 65 220 180 145 120 3 8-18 195 300 80 250 195 160 135 3 8-18 225 320 100 280 230 190 160 3 8-18 255 320 125 320 270 220 188 3 8-23 285 400 150 360 300 250 218 3 8-25 295 400 200 400 360 310 278 3 12-25 335 450 Q41F-40型公称通径DN/mm尺寸/mmL D D1 D2 D6 f b Z-фd H20 140 105 75 55 51 2 16 4-14 110 25 150 115 80 65 58 2 16 4-14 120 32 180 135 100 78 66 2 18 4-18 140 40 200 145 110 85 76 3 20 4-18 155 50 230 160 125 100 88 3 20 4-18 175 65 290 180 145 120 110 3 22 8-18 195 80 310 195 160 135 120 3 22 8-18 225 100 350 230 190 160 150 3 24 8-23 250 125 400 270 220 188 176 3 28 8-25 270 150 480 300 250 218 204 3 30 8-25 290 200 600 375 320 282 260 3 38 12-30 350。
不锈钢焊接球阀的规格型号
不锈钢焊接球阀的规格型号不锈钢焊接球阀是一种常用的流体控制阀门，广泛应用于石油、化工、天然气、冶金、电力等领域。
它具有结构简单、操作方便、耐腐蚀、密封性能好等特点，被广大用户所认可和使用。
下面将介绍一些常见的不锈钢焊接球阀的规格型号。
1. JIS 10K不锈钢焊接球阀JIS 10K不锈钢焊接球阀是一种符合日本工业标准（JIS）的球阀，适用于10K级别的工作压力。
其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。
2. DIN不锈钢焊接球阀DIN不锈钢焊接球阀是符合德国工业标准（DIN）的球阀，适用于DIN标准的工作压力。
其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。
3. ANSI不锈钢焊接球阀ANSI不锈钢焊接球阀是符合美国国家标准学会（ANSI）的球阀，适用于ANSI标准的工作压力。
其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。
4. GB不锈钢焊接球阀GB不锈钢焊接球阀是符合中国国家标准（GB）的球阀，适用于国内标准的工作压力。
其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。
5. API不锈钢焊接球阀API不锈钢焊接球阀是符合美国石油学会（API）的球阀，适用于API标准的工作压力。
其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。
6. BS不锈钢焊接球阀BS不锈钢焊接球阀是符合英国标准（BS）的球阀，适用于BS标准的工作压力。
其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。
阀门基本知识介绍
阀门基本知识培训1．阀门的分类1.1按阀门的用途分a)截断用：截断管路中介质。
如：闸阀、截止阀、球阀、旋塞阀、蝶阀等b)止回用：防止介质倒流。
如：止回阀c)调节用：调节压力和流量。
如：调节阀、减压阀、节流阀、蝶阀、V形开口球阀、平衡阀等d)分配用：改变管路中介质流向，分配介质。
如：分配阀、三通或四通球阀、旋塞阀等e)安全用：用于超压安全保护。
如：安全阀、溢流阀。
f)其它特殊用途：如蒸汽疏水阀、空气疏水阀、排污阀、放空阀、呼吸阀、排渣阀、温度调节阀等。
1.2按驱动形式分a)自动阀门。
靠介质本身的能力而动作。
b)驱动阀门。
包括手动、电动、气动、液动等1.3按压力分a)真空阀：小于标准大气压b)低压阀门：PN≤1.6MPac)中压阀门：PN2.5~6.4MPad)高压阀门：PN10.0~80.0MPae)超高压阀门：PN≥100Mpa1.4按工作温度分a)超低温阀：t<100°Cb)低温阀：-100°C≤t≤-40°Cc)常温阀：-40°C<t≤120°Cd)中温阀：-120°C<t≤450°Ce)高温阀：t>450°C1.5按通用分类闸阀流阻小，启闭力小，开启时间长按阀杆分：明杆闸阀、暗杆闸阀按闸板分：平板闸阀（单平板、双平板）、楔式闸阀（单闸板、双闸板）按中法兰分：螺栓连接阀盖、压力密封阀盖、螺纹焊接阀盖截止阀工作行程小，启闭时间短，流阻大，启闭力大按阀杆分：外螺纹截止阀、下螺纹截止阀按流道分：直通式截止阀、角式截止阀、三通截止阀，Y型截止阀按阀瓣分：锥面密封、球面密封、抛物线型、平面密封、刀型密封、V型、针型截止阀、柱塞式截止阀按中法兰分：螺栓连接阀盖、压力密封阀盖、螺纹焊接阀盖止回阀介质单向流动按结构形式分：旋启式止回阀、升降式止回阀、蝶式止回阀、对夹式止回阀球阀流阻小，使用温度不高，节流性差按结构形式分：浮动球阀、固定球阀按中腔结构分：一片式球阀、两片式球阀、三片式球阀、上装式球阀蝶阀启闭力小，流阻小，调节性能好，使用压力和温度范围小按结构形式分：中心蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀按连接形式分：对夹式蝶阀、法兰式蝶阀、支耳式蝶阀、焊接式蝶阀2．阀门的主要性能参数公称通径（口径）1/2~36”工作压力、工作温度与公称压力的关系：工作压力并圆整到下一个25PSI，水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa3．设计标准ASME B16.34 法兰端、对接焊端和螺纹端阀门API 600法兰端和对接焊端钢制闸阀API 602法兰端、螺纹端、焊接端和加长阀体连接端紧凑型闸阀API 603 150LB耐蚀铸钢法兰端闸阀API 6D 管线阀门（闸阀、旋塞阀、球阀和止回阀）BS 1868钢制止回阀BS 1873钢制截止阀和截止止回阀BS 5351钢制球阀MSS SPDINJIS/JPINF4．连接形式结构长度：ASME B16.10端法兰：ASME B16.5对焊端：ASME B16.25（钢管按ASME B36.10）连接形式有以下常用几种：FF——Flat Face平面法兰连接（150LB常用）RF——Raised Face凸面法兰连接RTJ——Ring Joint榫槽式连接（梯形槽）SW——Socket welding承插式连接BW长型——Butt-Welding 对焊端长型连接BW短型——Butt-Welding 对焊端短型连接NPT——NPT螺纹连接W AFER——对夹式连接5．阀盖连接形式a) 螺栓连接阀盖（Bonnet Bolted 简称B.B.）FF——Flat Face平面法兰连接（150LB常用）RF——Raised Face凹凸面法兰连接RTJ——Ring Joint榫槽式连接（梯形槽）b) 压力密封连接(Pressure Seal简称P.S.)c) 螺纹连接（三角或梯形螺纹）6．阀座型式a) 分离阀座（Separate Seat Ring）焊接(Welded Seat Ring)螺纹(Threaded Seat Ring)胀接(Rolled Seat Ring)压入(Pressed Seat Ring)b) 本体阀座（Integral Seat Ring）7．驱动型式a) 手轮、手柄（Handwheel, Wrench,Lever）b) 齿轮驱动伞齿轮驱动（多回转）Bevel Gear Operated蜗轮驱动（部分回转）Worm Gear Operatedc) 电动（Electric Actuator）d) 气动（Pneumatic Actuator）e) 液动（Hydrauric Actuator）f) 光阀杆（Bare Stem）8．材料8.1 主体材料8.1.1 灰铸铁适用于工作温度-15~200°C，压力PN≤1.6MPa，适用介质为水、煤气。
不锈钢气动法兰球阀Q641F-16P
不锈钢气动球阀Q641F-16P产品简介：不锈钢气动球阀，Q641F-16P气动不锈钢法兰连接球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有更多优点。
不锈钢气动球阀Q641F-16P产品说明Q641F、Q641H,Q641Y 型PN16~PN63 气动球阀：气动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强PTFE塑料（Q641F）、金属堆焊钴基（Q641Y），公称压力PN16~PN63，阀体材料为WCB、CF8、CF8M、合金钢的球阀。
不锈钢气动球阀Q641F-16P产品性能参数Q641F,Q641H、Q641Y 型PN16~PN63 不锈钢气动球阀主要性能参数型号PN工作压力/MPa适用温度/℃适用介质Q641F-16C 16 1.6≤180水、气、油Q641F-25 25 2.5Q641F-40 40 4.0Q641Y-16C 16 1.6≤425水、气、油含颗粒介质Q641Y-25 25 2.5Q641Y-40 40 4.0Q641F-16P 16 1.6≤180硝酸类Q641F-25P 25 2.5Q641F-40P 40 4.0Q641Y-16P 16 1.6≤450水、气、油含颗粒介质Q641Y-25P 25 2.5Q641Y-40P 40 4.0Q641F-16R 16 1.6≤180硝酸类Q641F-25R 25 2.5Q641F-40R 40 4.0Q641Y-16R 16 1.6 ≤450水、气、油含颗粒介质Q641Y-25R 25 2.5 Q641Y-40R 40 4.0 Q641F-16I 16 1.6 -29~150水、蒸汽、油品等Q641F-25I 25 2.5 Q641F-40I 40 4.0 Q641F-63I636.3不锈钢气动球阀Q641F-16P 产品零部件材料Q641F 、Q641H,Q641Y 型PN16~PN63 不锈钢气动球阀零部件材料型号 材料阀体阀杆密封面填料Q641F-16C WCB2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2TiPTFE 、增强PTFEPTFEQ641F-25 Q641F-40 Q641Y-16C 金属堆焊钴基柔性石墨Q641Y-25 Q641Y-40 Q641F-16P CF8304PTFE 、增强PTFEPTFEQ641F-25P Q641F-40P Q641Y-16P 金属堆焊钴基柔性石墨Q641Y-25P Q641Y-40P Q641F-16R CF8M316PTFE 、增强PTFEPTFEQ641F-25R Q641F-40R Q641Y-16R 金属堆焊钴基柔性石墨Q641Y-25R Q641Y-40R Q641F-16I 合金钢不锈钢——Q641F-25I Q641F-40I Q641F-63I不锈钢气动球阀Q641F-16P 产品外形及结构尺寸Q641F 、Q641H,Q641Y 型PN16 不锈钢气动球阀主要外形及结构尺寸（mm ）DN L D H H 1 L 0 重量/kg15 130 95 185 39 140 6 2013010518943140725 140 115 210 48 158 8 32 165 135 265 58 211 12 40 165 145 260 62.5 211 14 50 200 160 295 76 211 18 65 220 180 340 86 268 26 80 250 195 355 100 268 34 100 280 215 430 131 408 61 125 320 245 465 148 408 104 150 360 280 580 173 543 158 200 457 335 710 219 684 276 250 533 405 790 260 684 425 300 610 460 870 305 684 580Q641F、Q641H,Q641Y 型PN25 不锈钢气动球阀主要外形及结构尺寸（mm）DN L D H H1L0重量/kg 15 140 95 185 39 140 6 20 152 105 189 43 140 7 25 165 115 210 48 158 10 32 178 135 265 58 211 14 40 190 145 283 62.5 211 16 50 216 160 295 76 247 22 65 241 180 340 86 268 34 80 283 195 355 100 268 40 100 305 230 455 134 408 78 125 381 270 515 148 437 130 150 403 300 600 173 543 195 200 419 360 740 223 684 297 250 568 425 920 283 684 460 300 648 485 955 321 684 700Q641F、Q641H,Q641Y 型PN40 不锈钢气动球阀主要外形及结构尺寸（mm）DN L D H H1L0重量/kg 15 140 95 185 39 140 7 20 152 105 189 43 140 8 25 165 115 210 48 158 11 32 178 135 265 58 211 15 40 190 145 283 62.5 247 19 50 216 160 295 76 247 22 65 241 180 340 86 268 33 80 283 195 380 100 315 44100 305 230 455 134 408 84125 381 270 515 148 543 162150 403 300 600 173 543 197200 419 375 740 223 684 342250 568 445 920 283 684 500300 648 510 955 321 684 705Q641F、Q641Y 型PN63 不锈钢气动球阀主要外形及结构尺寸（mm）DN L D H H1重量/kg15 140 105 70 210 —20 152 130 75 250 7.225 165 140 85 261 932 178 155 100 262 1340 190 170 115 294 1550 216 180 130 352 1965 241 205 155 398 4280 283 215 180 461 50100 305 250 210 488 68125 381 ———108150 403 ———140声明：气动不锈钢球阀本文中所有文字、数据、图片均只适用于参考，Q641F、Q641Y 型PN16~PN63 不锈钢气动球阀性能参数、Q641F、Q641Y 型PN16~PN63 不锈钢气动球阀结构尺寸参数、Q641F、Q641Y 型PN16~PN63 不锈钢气动球阀价格等详情。
关于不锈钢阀门中闸阀、截止阀、节流阀、蝶阀的知识介绍
关于不锈钢阀门中闸阀、截止阀、节流阀、蝶阀的知识介绍一、关于不锈钢阀门中闸阀的介绍在不锈钢阀门中，闸阀是应用最多的一种。
闸阀是指关闭件沿通道轴线的垂直方向移动的阀门，在官道上主要起到切断介质的作用。
一般的闸阀是不可以用来节流的，它可以用于高温和高压，可以根据材质的不同用于各种不同的介质之间。
但是闸阀常规型是不用于输送泥浆、粘稠性介质的管道中的。
二、不锈钢阀门中的截止阀是指关闭件沿着阀座中心移动的阀门。
它应用在管道上主要起到切断的作用。
截止阀的使用时很普遍的，但是由于开启和关闭力矩比较大，结构长度比较长，通常的尺寸都限制在250MM以下。
除此以外，截止阀的工程尺寸还与工作压力有关。
截止阀也拥有自己比较明显的特点，如下：1、在开启和关闭的过程中，由于阀瓣与阀体密封面的摩檫力比闸阀小，因此比较耐磨。
2、开启时候的高度要比闸阀小的很多。
3、通常的截止阀在阀体和阀瓣上只有一个密封面，因而，在制造工艺性上比较好，方便于维修。
截止阀优点是很明显的，但是缺点也不是不可能没有的，其最主要的缺点就是由于腔体内部的形状造成的，在体腔中，介质从水平直线方向变为向上流动，因此造成压力损失，特别是在液压装置中，这种压力损失极为明显。
三、不锈钢节流阀门的介绍不锈钢节流阀门是通过改变流到面积来实现调节介质流量和压力的一种手动阀门。
节流阀门的主要功能是应用在管道上用于节流，一般情况下用于阀前压力大于等于0.5P1的情况之下。
在很多情况下，人们通常使用的是改变截止阀的阀瓣形状以后做节流作用。
值得注意的是用改变不锈钢闸阀和截止阀的开启高度来实现节流的作用是极其不合理的。
管道中的介质在节流的状态下，流动的速度很高，密封面容易被冲刷磨损，失去切断密封的作用。
同样的，用节流阀门做切断装置也是极其不合理的。
不锈钢节流阀的阀瓣形式是及其多样的，简单的分为以下几种：1、沟型阀瓣，经常适用于深冷装置中的膨胀阀。
2、窗形阀瓣，经常适用于公称尺寸比较大的节流阀。
304不锈钢迷你宝塔球阀原理
304不锈钢迷你宝塔球阀原理
304不锈钢迷你宝塔球阀是一种常见的阀门，可以用于控制流
体的流动。
其工作原理如下：
1. 结构：宝塔球阀由一体式球体、阀杆和阀座组成。
球体通过一个可旋转的阀杆来控制流体的流动。
2. 流体控制：当球体旋转到与阀座完全对齐的位置时，通道打开，流体可以自由流动。
当球体旋转到与阀座不对齐的位置时，通道关闭，流体无法通过。
3. 密封性能：宝塔球阀的阀座通常由PTFE（聚四氟乙烯）等
材料制成，具有良好的密封性能，可以有效预防泄漏。
4. 操作方式：宝塔球阀可以通过手动操作或者电动操作来实现开启和关闭。
总之，304不锈钢迷你宝塔球阀通过球体旋转的方式来控制流
体的流动，具有结构简单、密封性能好的特点，广泛用于各种工业领域和管道系统中。
一片式球阀的结构形式
一片式球阀的结构形式
《一片式球阀的结构形式》
一片式球阀是一种常用的阀门类型，其结构形式简单紧凑，具有可靠的密封性能和较长的使用寿命。
本文将介绍一片式球阀的结构和工作原理。
一片式球阀由阀体、球体、阀杆和密封件等组成。
阀体一般采用铸造或锻造工艺制成，常见的材质包括碳钢、不锈钢和铜等。
球体是整个阀门的关键部件，由球体表面经过加工形成尺寸精密的阀座。
阀杆连接球体和操作手柄，通过操作手柄的转动，使阀芯实现开启和关闭动作。
密封件一般采用聚四氟乙烯（PTFE）等耐腐蚀材料，具有良好的密封性能。
一片式球阀的工作原理相对简单。
当操作手柄旋转时，阀杆带动球体旋转，从而改变阀门的开启程度。
在完全开启或关闭状态下，球体的阀座与阀体之间形成完全密封。
当阀门关闭时，球体通过与阀座接触形成密封，阻止介质流动。
当阀门开启时，球体转动，介质可通过球体和阀座的通道流过。
一片式球阀的结构形式具有多种优点。
首先，其结构紧凑，体积小，重量轻，适用于安装空间受限的场合。
其次，阀杆的密封性能较好，减少了泄漏的风险。
第三，球体和阀座之间的接触面积小，摩擦力较低，操作手柄转动轻便，开启和关闭灵活方便。
此外，一片式球阀的使用寿命较长，适用于高压、高温和腐蚀性介质的管道系统。
综上所述，《一片式球阀的结构形式》介绍了一片式球阀的构成部分和工作原理。
这种阀门结构简单紧凑，具有可靠的密封性能和较长的使用寿命，被广泛应用于各种工程领域。
在选用和使用一片式球阀时，需要根据具体工况和介质性质综合考虑其材料、尺寸和工作条件等因素，以确保阀门的正常运行和安全性。
不锈钢球阀的用途
不锈钢球阀的用途《不锈钢球阀的奇妙用途》嘿，朋友们！今天咱来聊聊这不锈钢球阀呀。
你可别小瞧了它，这小小的东西，那用处可大着呢！想象一下，家里的水管要是没有它，那水不得乱流啊！不锈钢球阀就像一个忠诚的卫士，牢牢地守在水管的关键位置，控制着水流的开关。
当你需要用水的时候，轻轻一转，水就欢快地跑出来啦；不用水的时候呢，再一转，水就乖乖地停住了，多听话呀！在工业领域，不锈钢球阀更是大显身手。
那些大型的机器设备、复杂的管道系统，都离不开它。
它就像是一个指挥家，精准地指挥着流体的流向和流量。
比如在化工厂里，各种化学物质需要在特定的管道中流动，不锈钢球阀就能确保这些物质按照规定的路线前进，不跑偏、不出错。
咱再说说日常生活中的一些场景。
你有没有遇到过这样的情况，水龙头漏水啦！这时候要是有个质量好的不锈钢球阀，就能很好地解决问题。
它能紧紧地关闭住水流，不让水再肆意流淌，避免了水资源的浪费，也让你的家保持干爽整洁。
还有啊，在一些特殊的场合，比如消防系统中，不锈钢球阀更是至关重要。
一旦发生火灾，它能迅速打开，让大量的水涌出来，帮助灭火。
它就像是一个勇敢的战士，在关键时刻挺身而出，保护着人们的生命和财产安全。
我记得有一次，我家的水管出了点小毛病，水一直不停地流。
我赶紧找来工具，把那个小小的不锈钢球阀给拧上了，嘿，水马上就停了。
当时我就想啊，这小东西还真管用，要是没有它，我还真不知道该怎么办呢。
总的来说啊，不锈钢球阀虽然看起来不起眼，但它在我们的生活和工作中都有着不可或缺的作用。
它就像一个默默无闻的英雄，一直在背后为我们服务着。
所以啊，我们可不能小看了它，要好好地爱护它、利用它，让它为我们的生活带来更多的便利和安全。
