建筑电气施工图识图方法（I）一、电气施工图的特点1.建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2.电气线路都必须构成闭合回路；3.线路中的各种设备、元件都是通过导线连接成为一个整体的；4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5.建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成1.图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2.主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3.系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

4.平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

5.控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

6.安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

7.安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

建筑电气CAD施工图纸识读方法

绝对标高：我国把青岛的黄海平均海平面定为绝对标高的零点。
相对标高：以室内首层主要地面高度为零作为标高起点，写作“±0.000”。

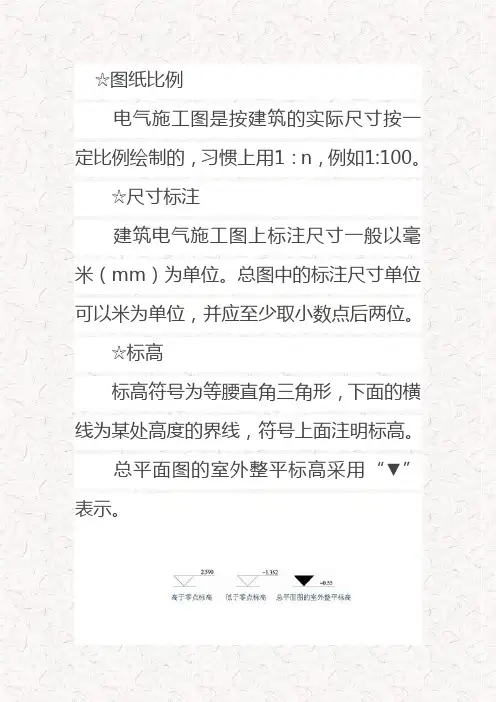

☆图纸比例
电气施工图是按建筑的实际尺寸按一定比例绘制的，习惯上用1：n，例如1:100。
☆尺寸标注
建筑电气施工图上标注尺寸一般以毫米（mm）为单位。总图中的标注尺寸单位可以米为单位，并应至少取小数点后两位。
☆标高
标高符号为等腰直角Байду номын сангаас角形，下面的横线为某处高度的界线，符号上面注明标高。
总平面图的室外整平标高采用“▼”表示。

建筑电气施工图识图教程

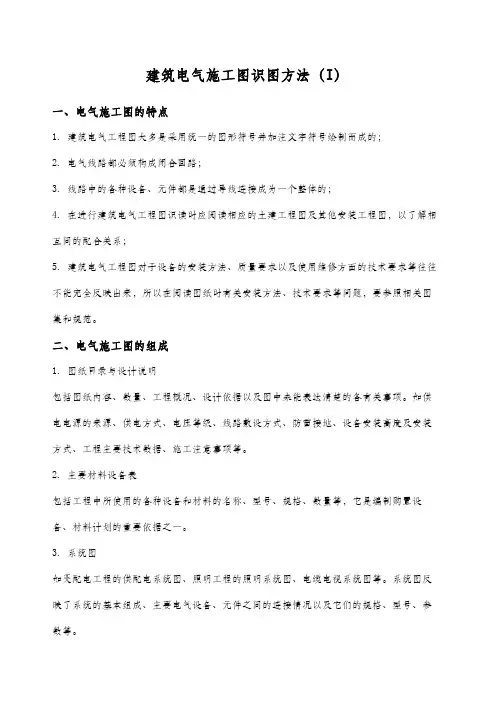

建筑电气施工图识图方法（I）一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

建筑电气图纸基本内容及识图方法

科学出版社
建筑电气图纸基本内容及识图方法
2.电气外线总平面图电气外线总平面图以建筑总平面图为依据，绘出架空线路或地下电缆的位置，并注明有关做法。图中还注明了各幢建筑物的面积及分类负荷数据（光、热、力等设备安装容量），注明总建筑面积、总设备容量、总需要系数、总计算容量及总电压损失。此外，图中还标注了外线部分的图例及简要做法说明。对于建筑面积较小、外线工程简单或只是做电源引入线的工程，就没有外线总平面图。
（1）在明确负荷等级的基础之上，了解供电电源的来源、引入方式及路数；
（2）了解电源的进户方式，是由室外低压架空引入还是电缆直埋引入；
（3）明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数；
（4）明确电气设备、器件的平面安装位置。
4．结合土建施工图进行阅读
电气施工与土建施工结合的非常紧密，施工中常常涉及到
3.电气系统图电气系统图是用来表示供电系统的组成部分及其连接方式，通常用粗实线表示。系统图通常不表明电气设备的具体安装位置，但通过系统图我们可以清楚地看到整个建筑物内配电系统的情况与配电线路所用导线的型号与截面、采用管径、以及总的设备容量等，可以了解整个工程的供电全貌和接线关系。
科学出版社
（2）结合土建施工进行各种预埋件、线管、接线盒、保护管的预埋；
（3）装设绝缘支持物、线夹等，敷设导线；（4）安装灯具、开关、插座及电气设备；（5）进行导线绝缘测试、检查及通电试验；（6）工程验收。
科学出版社
建筑电气图纸基本内容及识图方法
6．识读时，施工图中各图纸应协调配合阅读。对于一具体工程来说，为说明配电关系时需要有配电系统图；为说明电气设备、器件的具体安装位置时需要有平面布置图；为说明设备工作原理时需要有控制原理图；为表示元件连接关系时需要有安装接线图；为说明设备、材料的特性、参数时需要有设备材料表等。这些图纸各自的用途不同，但相互之间是有联系并协调一致的。在识读时应根据需要，将各图纸结合起来识读，以达到对整个工程或分部项目全面了解的目的。

建筑电气施工图识图教程

建筑电气施工图识图方法（I）一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

建筑电气施工图识图方法

建筑电气施工图识图方法一、电气施工图得特点1、建筑电气工程图大多就是采用统一得图形符号并加注文字符号绘制而成得；2、电气线路都必须构成闭合回路；3、线路中得各种设备、元件都就是通过导线连接成为一个整体得；4、在进行建筑电气工程图识读时应阅读相应得土建工程图及其她安装工程图，以了解相互间得配合关系；5、建筑电气工程图对于设备得安装方法、质量要求以及使用维修方面得技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集与规范。

二、电气施工图得组成1、图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚得各有关事项。

如供电电源得来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2、主要材料设备表包括工程中所使用得各种设备与材料得名称、型号、规格、数量等，它就是编制购置设备、材料计划得重要依据之一。

3、系统图如变配电工程得供配电系统图、照明工程得照明系统图、电缆电视系统图等。

系统图反映了系统得基本组成、主要电气设备、元件之间得连接情况以及它们得规格、型号、参数等。

4、平面布置图平面布置图就是电气施工图中得重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备得编号、名称、型号及安装位置、线路得起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算与施工方案，然后组织施工。

5、控制原理图包括系统中各所用电气设备得电气控制原理，用以指导电气设备得安装与控制系统得调试运行工作。

6、安装接线图包括电气设备得布置与接线，应与控制原理图对照阅读，进行系统得配线与调校。

7、安装大样图(详图) 安装大样图就是详细表示电气设备安装方法得图纸，对安装部件得各部位注有具体图形与详细尺寸，就是进行安装施工与编制工程材料计划时得重要参考。

CAD电气施工图识图

读懂CAD电气施工图电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。

一、电气施工图的特点1、建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。

2、电气线路都必须构成闭合回路。

3、线路中的各种设备、元件都是通过导线连接成为一个整体的。

4、在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。

5、建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成1、图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2、主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3、系统图是平面图的一个补充，它与平面图相辅相成，是指导施工的重要部分。

如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

系统图主要是由电源电压、总开关、分路开关、导线规格、穿管规格、敷设方式、回路编号、回路容量组成。

4、平面布置图是系统图的的一个补充，它与系统图一一对应，是指导施工的重要部分。

平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

建筑电气工程施工图的识图

BVN-5*2.5 PVC20 FC
TIB1-63/3P 16A
TIB1-63/1P 16A
N PE
TIB1L-50/4P Ie=40A I n=30mA t=0.1S
N7
L1L2L3
N8
L1L2L3 L3
备用
2.照明系统
是指光能的产生、传播、分配（反射、折射和透射）和消耗吸收的系统，由电源、控制器、室内空间、建筑内表面、建筑形状、工作面等组成。
6．常见的几种插座接线见图3-1。
L线
PE线
PE线
N线两孔插座
N线三孔插座
L1
L3
L线
L2
四孔插座
图3-1常用插座接线图
<二>、电气施工图识读案例
1 常用电气施工图介绍 1.1 设计说明

设计说明一般是一套电气施工图的第一张图纸，
主要包括：（1）工程概况;（2）设计依据;（3）
L1
10A
N1 照明
BVN-5*16 SC32 WC
TIB1-63/4P 50A
L2
10A
N2 照明
N3 插座
L3
L1
N4
L2
N5
L3
N6
插座热水器插座空调插座空调插座空调插座
图1—13 某电气系统漏电开关箱系统图
TIB1-63/1P
BVN-3*2.5 PVC16 CC
BVN-3*2.5 PVC16 CC
2.1 常用照明基本线路
在照明平面图中清楚地表现了灯具、开关、插座的具体位置、安装方式，但灯具和插座都是并联接于电源进线的两端，相线必须经过开关后再进入灯座，零线直接进入灯座，保护接地线与灯具的金属外壳相连。

建筑电气CAD具体施工图识图
