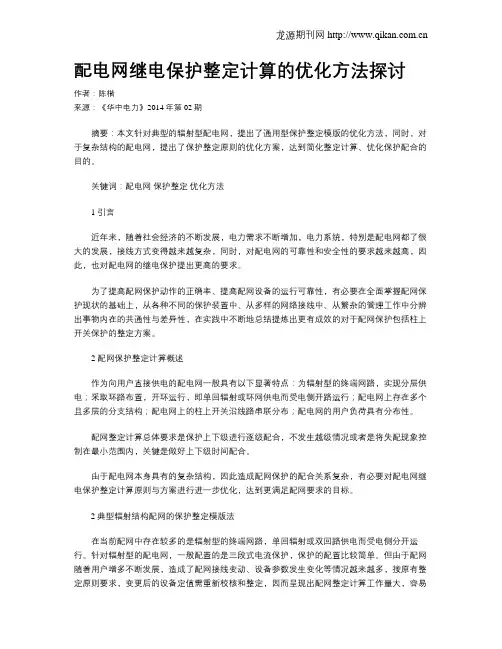

配电网继电保护整定计算的优化方法探讨作者：陈楷来源：《华中电力》2014年第02期摘要：本文针对典型的辐射型配电网，提出了通用型保护整定模版的优化方法，同时，对于复杂结构的配电网，提出了保护整定原则的优化方案，达到简化整定计算、优化保护配合的目的。
关键词：配电网保护整定优化方法1 引言近年来，随着社会经济的不断发展，电力需求不断增加，电力系统，特别是配电网都了很大的发展，接线方式变得越来越复杂，同时，对配电网的可靠性和安全性的要求越来越高，因此，也对配电网的继电保护提出更高的要求。
为了提高配网保护动作的正确率、提高配网设备的运行可靠性，有必要在全面掌握配网保护现状的基础上，从各种不同的保护装置中、从多样的网络接线中、从繁杂的管理工作中分辨出事物内在的共通性与差异性，在实践中不断地总结提炼出更有成效的对于配网保护包括柱上开关保护的整定方案。
2 配网保护整定计算概述作为向用户直接供电的配电网一般具有以下显著特点：为辐射型的终端网路，实现分层供电；采取环路布置，开环运行，即单回辐射或环网供电而受电侧开路运行；配电网上存在多个且多层的分支结构；配电网上的柱上开关沿线路串联分布；配电网的用户负荷具有分布性。
配网整定计算总体要求是保护上下级进行逐级配合，不发生越级情况或者是将失配现象控制在最小范围内，关键是做好上下级时间配合。
由于配电网本身具有的复杂结构，因此造成配网保护的配合关系复杂，有必要对配电网继电保护整定计算原则与方案进行进一步优化，达到更满足配网要求的目标。
2典型辐射结构配网的保护整定模版法在当前配网中存在较多的是辐射型的终端网路，单回辐射或双回路供电而受电侧分开运行。
针对辐射型的配电网，一般配置的是三段式电流保护，保护的配置比较简单。
但由于配网随着用户增多不断发展，造成了配网接线变动、设备参数发生变化等情况越来越多，按原有整定原则要求，变更后的设备定值需重新校核和整定，因而呈现出配网整定计算工作量大，容易出错等特点。
110kV变电站继电保护整定方案优化
４ 分 析 电气 接线 的特 点
就主网和 电站而 言，上述继 电保护 的整定方案 已可 以满 足相应要 求 。然而由于该电站是由纸浆生产来进行 电源的主供 ， 而在 其公 司 １ ． ＝ ． 又 包含许 多生产车间 ， 并且每个 车问的配 电系统都是 的， 再加上 各车 间具备不同的负荷性 质， 某些车间中母线分段 ， 并且每段 出现 多条， 同时 每条 出线有其 自身的保护装置 。 但１ ０ ｋ Ｖ将变成 电ｒ 一 的士 并网线 。 通过对 该站及纸浆公司的电气接线进行分析可知： （ １ ） 在 １ ０ ｋ Ｖ出现 下还有两级到三级的保护 ， 如磨浆车 『 日 ｊ 纸浆 线的进 线开关 ， 分段 开关 为 １ ０ ｋ Ｖ三四段的母线， Ｔ ２变高压侧 的开关 ， 一共有三 级保护 ， 但该站纸浆线 的过流保护 时间是 ０ ． ６ ｓ ， 依照时 间级差的最 低值 Ｏ ． ３ ｓ 来进行 计算 ，出现过 电流和母线分段保护 的时间都只 可以是 Ｏ ｓ ， 不 能确保选择性 。因此 ， 该站的保护需尽可能使 时间延长 ， 从 而为该公司的 进 出线准备足够时间级差 。 （ ２ ） 在正常情况下， 当该站停 电或者 ｌ 】 ０ ｋ Ｖ的主变在维修时， 该 电站 的发 电机会通过 ３ ５ ｋ Ｖ热网进行并网， 该线路负荷变为纯负荷线路。 因ｌ 而 继 电保护的整定方案需对各种运行方式加 以考虑。 （ ３ ） 该 站 发 电 机 在 电线 并 网之 后 ， 其 主 变 不 再 只 是普 通 的 降 压 变 压 器， 而在其低压一侧 多了小 电源 ， 需对 主变侧的过流保护 有无进 行方 向
２ 继 电保 护 配置
继 电保护 通过缩小事故 范围或者预防事 故来使变 电站系统 的运 行 可靠性 得到提升 ，从 而最大程度 的使连 续供 电装置和用 户安全得 到保 证， 它在变 电站运行过程 中所起 的作用 是巨大 的。继电保 护配置方案包 含设 备配置和人员配置两方面 ， 在不 同变电站 其所用机电保护的配置也 是不 同 的 。 （ １ ） 不设置专用母 线来保护 １ ０ ｋ Ｖ的母线 ， 而是对 １ ０ ｋ Ｖ侧主 变压器 的限时电流速断 以及过电流保护加以利用 ， 从而达到保护母线的 目的。 （ ２ ） 保护 １ ０ ｋ Ｖ联络线采 取微机保护 。 通过三段式方向电流和光纤纵 差进行保护 ， 同时设置小 电流进行接地选线 。 （ ３ ） １ ０ ｋ Ｖ线路 的保护 属于微机 保护 ， 采 取三段式 的 电流保护 形式 ， 同时设置低周减载、 小 电流接地选线、 三相 一次重合 闸的方式。 （ ４ ） 主变压器的保护 属于微机保护 。其配置主要包括 非电量保护 、 辅 助保 护、 后 备保护 、 主保护 。 非电流保护指的是油温高、 瓦斯保护等 ； 辅助 保护指的是过负荷 闭锁和过负荷信号有载调压 ； 后备保护 指的是 １ １ ０ ｋ Ｖ 复合 电压的闭锁过 电流保护 ， １ ０ ｋ Ｖ复合 电压 的限时 电流和过电流速 断保 护， １ １ ０ ｋ Ｖ中性点间隙和直接接地零序 电流保护； 主保护指的是差动保护 。
甘肃电网继电保护整定配合问题及对策研究
远跳 保 护 ，给 电网运行 带来 安全 隐患 。 （ ）对 于 “ ”接 有高压 电抗器 的线路 ，当 “ ” ３ Ｔ Ｔ 接 高抗 的线路 失灵 远 跳装 置 异常 退 出 时 ，此 时 高压
含 有部 分 的 电磁 环 网运行 方 式 ，保 护 中 的极端 运行 方 式 的确 定 比较 困难 ，经 常 需 要进 行大 量 的方 式 比 较 计算 。另外 ，省 内建 成和 正在 建设 的风 电场较 多 ，
运 行 的不确 定性 因素 增加 ，对 保 护 定值 的适 应 性也 提 出 了较 高 的要求 。
电抗器故障，无法切除故障 ，故要求应将高抗退出
运行 或 线 路停 运 ，对 电网运 行影 响较 大 。应 装 设第 二套 失 灵远 跳保 护 装 置 （ 输通 道与 现运 行 失灵 远 传
跳保 护传输 通道 相互独 立 ） ，尚有部 分线路 没有 实现 失灵 远跳 的双 重化 。 （ ） 目前甘 肃 电网部分 ２ ０ Ｖ及 以上 线路 微机 ４ ２ｋ
完善 的继电保护配置是充分发挥继电保护作用
的基 础 。依 据 “ 防止 电力 生产 重 大事 故 的 二十 五项
８
甘肃 电网继 电保 护整 定配合 问题及对 策研 究
出线相 配 合整 定 时 ，若 严格 按照 配合 整定 ，则 在本 出线 （ 别是 长线 路 ）线末 ，甚 至是 本侧 母线 发生 特 接 地故 障 时可 能无足 够 灵敏度 。若是母 线 发生 故障
（ ） 尚有部 分 设备 没 有配 置 双重 化 的保 护 ，或 １
算 的影 响 ，重 点对甘肃 电 网中存 在 的对 保 护配合 关
系 影 响最大 的 因素 ，并提 出一 些 解 决 问题 的技术 措
10 kV馈线继电保护实用整定方案
24基金项目：江苏省研究生实践创新计划项目(SJCX20_0719)；南京工程学院大学生科技创新基金项目(TB202017022)作者简介：韩笑(1969— )，男，教授，硕士，研究方向为电力系统继电保护、配网自动化； 孙杰(1997— )，男，硕士研究生，研究方向为电力系统继电保护。
韩笑，孙杰，王凡，蒋剑涛(南京工程学院 电力工程学院，江苏 南京 211167)摘 要：10kV 配电网的继电保护对于保证配电网的安全具有重要作用。
针对10kV 配电网继电保护中存在的各级保护难以配合、无统一定值的问题，提出一种适用于10kV 馈线继电保护的整定方案，对变电站出口处、主干线分段开关及分支线处的保护定值与时间配合方式进行了规定，并对特殊线路的保护整定方案进行了调整，使得该方案能够适用于更普遍的配电网，提高了保护的可靠性与灵敏性。
关键词：10kV 配电网；继电保护；分段保护；整定计算中图分类号：TM773 文献标识码：A 文章编号：1007-3175(2021)02-0024-05Abstract: The relay protection of 0 kV distribution network plays an important role in ensuring the safety of distribution network. This paper aims at the problems of relay protection in 10 kV distribution network, such as difficult coordination of all levels of protection and no uniform fixed value, a new relay protection method suitable for 10 kV distribution network is proposed. The setting scheme of feeder relay protection specifies the protection setting value and time coordination mode at the outlet of substation, main line section switch and branch line, and adjusts the protection setting scheme of special line, so that the scheme can be applied to more general distribution network, and improves the reliability and sensitivity of protection.Key words: 0 kV distribution network; relay protection; sectional protection; setting calculationHAN Xiao, SUN Jie, WANG Fan, JIANG Jian-tao（School of Electric Power Engineering, Nanjing Institute of Technology, Nanjing 2 7, China ）Practical Relay Protection Setting Scheme of 10kV Feeder Lines10kV馈线继电保护实用整定方案0 引言10kV 馈电线路在中低压配电网中十分常见，根据调研报告显示，目前江苏电网10kV 配网线路主要分为架空绝缘导线、电缆、混合线路三种形式，架空线路采用多分段多联络形式，分段与联络的数量与所接用电设备数量、负荷密度、负荷性质等因素有关，一般将线路设计为3分段、2/3联络的形式。
福建省电力系统500千伏及220千伏继电保护整定方案及运行规定
福建省电力系统500千伏及220千伏继电保护整定方案及运行规定（2011年版）一、总则二、年度继电保护整定方案及相关运行要求1．系统整定计算开机方式整定计算最大开机方式：系统全接线，全开机；华东电网采用等值电源方式。
220千伏翔龙Ⅰ/Ⅱ路正常运行取开环方式；角李I/II路、漳角线正常运行取开环方式（随海沧#2变投产，开环方式将调整为海角开环、漳角合环方式）；500kV晋大线投产后将湖官I/II路、泉塘I/II路、清梅线开环。
福州华能电厂取一厂合厂运行，与二厂永久分厂运行方式。
系统整定计算最小开机方式：水口一机，华能一厂一机，可门一机（或宁德一机）、嵩屿一机，后石一机，坑口一机，南埔一机。
2．500千伏系统继电保护整定方案及相关运行要求2.1全省500千伏系统均按一个站内一次设备N-1进行保护配合，若超过两个元件停役，需要进行保护定值复校。
2.3500千伏线路均采用单相重合闸（福门 I/II路、东江 I/II路、云莆I/II路除外），延时段保护均三相跳闸不重合，在某一开关检修停役后，另一开关的重合闸时间不变。
2.4500千伏联变中性点零序电流作为变压器及出线总后备，两台及以上联变中性点零序电流动作时间按相差一个△t时间整定，500千伏站零序电流保护失配点在500千伏联变开关，500千伏线路零序电流均为标准反时限特性曲线：T=0.14*K/(0.02-1)，500千伏联变零序电流保护为定时限。
2.7省网所辖500千伏线路I段按75%线路阻抗整定，距离Ⅱ段在与相邻500千伏线路保护取得配合外，还按不伸出对侧联变中低压侧母线整定，Ⅲ段按可靠躲过4000MVA输送容量且联变故障有足够灵敏度考虑。
2.8500千伏母线保护差电流起动元件按可靠躲过区外故障最大不平衡电流引起的差电流和本站最大负荷线路CT断线整定，保证母线故障灵敏系数不小于1.5。
2.9开关失灵保护整定⑴开关失灵保护相电流监视定值按有足够灵敏度同时考虑尽量躲负荷。
电气控制系统中继电保护器的整定方法详解
电气控制系统中继电保护器的整定方法详解继电保护器在电气控制系统中起着非常重要的作用，它能够对电气设备进行保护，及时检测和切除故障电流，保证系统的安全运行。
继电保护器的整定是指根据电气设备的额定参数，调整继电保护器的动作特性，以确保在发生故障时，能够及时检测到故障并切除电流。
下面将详细介绍继电保护器的整定方法。
1.确定设备的额定参数：在进行继电保护器整定前，首先需要确定被保护设备的额定参数，包括额定电压、额定电流、额定功率等。
这些参数将作为整定的基础数据。
2.选择合适的保护元件：根据设备的性质和特点，选择合适的继电保护器，以满足设备的保护要求。
3.根据设备特性确定动作特性：根据设备的负荷特性和故障特性，确定继电保护器的动作特性。
动作特性包括动作时间、动作电流等参数。
4.设置保护参数：根据设备的额定参数和动作特性，设置继电保护器的保护参数。
保护参数包括保护动作值、保护区域、保护延时等。
5.调整继电保护器参数：根据设备的实际情况，通过调整继电保护器的参数，使其能够实现准确的保护动作。
调整参数包括电流互感器的变比、延时时间、动作电流等。
整定继电保护器的目标是确保在设备发生故障时，继电保护器能够及时检测到故障并切除电流，以避免进一步损坏设备或引发事故。
在整定继电保护器时，需要考虑以下几个因素：1.故障类型：不同的设备可能会发生不同类型的故障，如短路故障、接地故障等。
根据故障类型，确定继电保护器的动作特性。
2.设备负荷：不同的设备负荷特性不同，有的负荷对过电流故障比较敏感，有的负荷对过负荷故障比较敏感。
根据设备的负荷特性，确定继电保护器的保护参数。
3.系统可靠性：继电保护器整定的目标是提高系统的可靠性，确保设备在发生故障时能够及时切除电流。
因此，在整定继电保护器时，需要综合考虑设备的可靠性与经济性。
4.设备先进性：随着科技的进步，设备的先进性也在不断提高。
在整定继电保护器时，需要考虑设备的先进性，选择适用于该设备的保护方案。
10kv系统继电保护整定计算与配合实例_secret
10kV系统继电保护整定计算与配合实例系统情况：两路10kV电源进线，一用一备，负荷出线6路，4台630kW电动机，2台630kVA变压器，所以采用单母线分段，两段负荷分布完全一样，右边部分没画出，右边变压器与一台电动机为备用。
有关数据：最大运行方式下10kV母线三相短路电流为I31=5000A，最小运行方式下10kV母线三相短路电流为I32=4000A，变压器低压母线三相短路反应到高压侧Id为467A。
一、电动机保护整定计算选用GL型继电器做电动机过负荷与速断保护1、过负荷保护Idzj=Kjx*Kk*Ied/(Kf*Ki)=1X1.2X42.8/(0.85X15)=4.03A 取4A 选GL12/5型动作时限的确定：根据计算，2倍动作电流动作时间为21.5S,查曲线10倍动作时间为10S2、电流速断保护Idzj=Kjx*Kk*Kq*Ied/Ki=1X1.2X7X42.8/15=24A 瞬动倍数为24/4=6倍3、灵敏度校验由于电机配出电缆较短，50米以内，这里用10kV母线最小三相短路电流代替电机端子三相短路电流.Km=0.866X4000/(24X15)=8.9>2二、变压器保护整定计算1、过电流保护Idzj=Kjx*Kk*Kgh*Ie/(Kf*Ki)=1X1.3X3X36.4/(0.85X20)=8.4A 取9A 选GL11/10型动作时限取0.5S灵敏度为Km=0.866X467/(20X9)=2.2>1.52、电流速断保护Idzj=Kjx*Kk*Id/Ki=1X1.5X467/20=35A 35/9=3.9,取4倍灵敏度为Km=0.866X4000/(180X4)=4.8>23、单相接地保护三、母联断路器保护整定计算采用GL型继电器，取消瞬时保护，过电流保护按躲过任一母线的最大负荷电流整定。
Idzj=Kjx*Kk*Ifh/(Kh*Ki)=1X1.3X122/(0.85*30)=6.2A 取7A与下级过流保护(电动机)配合：电机速断一次动作电流360A，动作时间10S，则母联过流与此配合，360/210=1.7倍,动作时间为11.2S(电机瞬动6倍时限)+0.7S=11.9S,在GL12型曲线查得为5S曲线(10倍)。
简述孤立电网继电保护的整定与改进方案
４４ 严格控 制 混凝土 施工 ．
通过改善混凝土施工工 艺，可 以在一定程度上减少混凝土
５ 实践效 果
通过对常规施 工工艺和 施工技术 的优化 ， 利用普通的材料 ，
从结构设计结构构造等几个 方面 综合 控制，地下 室外墙裂缝得
到有效的控制 。 无须增加大量工料投入 ， 施工方便 ， 经济 实用 ， 同 样可 以得 到满意的效果 。
胀剂的混凝土将缝灌密实。浇捣完毕后其养护时间不少于 四星
期。
４３ 优 化墙 体水 平钢 筋配 置 ．
混凝土的极限拉伸值与配筋有关 ，合理 的配筋可 以提高混 凝 土的抗裂性 。 等强度 的情况下， 在 墙体水平方向采用较细 的钢 筋 ， 以增加钢筋根数减少钢筋间距， 可 从而加大钢筋对混凝土应 变 的约束 ， 控制裂缝产生 。建议设计部 门在 墙体水平配筋 时， 应 对钢筋 的配置加 以控制。 在钢筋安装施工时， 必须严格按照设计 要求将保护层 留设到位， 避免 由于保护层过大或过小， 造成露筋
ｌ 一般整定原则
电 流速 断 、 限时 电流 速 断 和 过 电流 保 护 都 是 反 应 电流 增 大
筑完毕并间隔六个星 期后再浇筑 ，在此期间应保持清洁。浇捣 前， 应将钢筋 按设计要求连接好 ， 将接头仔细凿毛 ， 用钢 丝刷除 松浮杂质 以水洗净， 涂刷界面增强剂， 再用强度提高一级并掺膨
刖
置
而动作 的保护 ， 它们相互配合构成一整套保护 ， 称作三段式 电流 保护。 三段的区别主要在于启动 电流 的选择原则不同。 其中速断 和限时速 断保护是按照躲开某一点的最大短路电流整 定，而过 电流保护 是按照躲开最大负荷电流 整定 。
电流保护是我国 ３ｋ ５ Ｖ及 以下 中低压配 电网最常用的保护 ，
大同电网继电保护配置原则及整定方案2
大同电网继电保护配置原则及整定方案第二部分 110kV及以上电压等级线路保护的配置与整定一、110kV～220kV线路保护配置要求GB/T-14285-2006《继电保护和安全自动装置技术规程》要求：110kV～220kV中性点直接接地电力网的线路，应装设反应相间短路和接地短路的保护。
1、220kV线路保护1）220kV线路保护应加强主保护简化后备保护的基本原则配置和整定。
A）加强主保护是指全线速动保护的双重化配置，同时，要求每套全线速动保护的功能完善，对全线路内发生的各种类型故障，均能快速动作切除故障。
对于要求实现单相重合闸的线路，每套全线速动保护应具有选相功能。
当线路在正常运行中发生不大于100Ω电阻的单相接地故障时，全线速动保护应有尽可能强的选相能力，并能正确动作跳闸。
B）简化后备保护是指主保护双重化配置，同时，在每套全线速动保护的功能完整的条件下，带延时的相间和接地II/III 段保护（包括相间和接地距离保护、零序电流保护），允许与相邻线路和变压器的主保护配合，从而简化动作时间的配合整定。
如双重化配置的主保护均有完善的距离后备保护，则可以不使用零序电流I/II段保护，仅保留用于切除不大于100Ω电阻接地故障的一段定时限和/或反时限零序电流保护。
C）线路主保护和后备保护的功能及作用能够快速有选择性地切除线路故障的全线速动保护以及不带时限的线路I段保护都是线路的主保护。
每一套全线速动保护对全线路内发生的各种类型故障均有完整的保护功能，两套全线速动保护可以互为近后备保护。
线路II段保护是全线速动保护的近后备保护。
通常情况下，在线路保护I段范围外发生故障时，如其中一套全线速动保护拒动，应由另一套全线速动保护切除故障，特殊情况下，在当两套全线速动保护均拒动时，如果可能，则由线路保护II段保护切除故障，此时，允许相邻线路保护II 段失去选择性。
线路III段保护是本线路的延时近后备保护，同时尽可能作为相邻线路的远后备保护。
深圳电网继电保护整定方案的优化
当 时深 圳 电 网 的 二 次 设 备 还 未 进 入 微 机 时 代 ，保 护 的 可 靠 性 比 较 低 ， 为 此 主 变 变 低 和 变 高 过 流 保 护 均 整 定 了 相 同 的 定 值 、时限和跳 闸对象，实现 双重化 ，提 高保护装置 的可靠性 。 １ ． ２原保护整定方案的弊端
弊 端 一 ：＃ １ 主变 计划停 电，１ ０ Ｋ Ｖ １ Ｙ 负 荷 需 要 通 过 合 分 段 ５ ２ １ 开 关 实现 转供 电， 因１ ０ ｋ Ｙ 线 路速 断 （ ０ ． ２ 秒 ）与 １ ０ ｋ Ｖ 分 段 ５ ２ １ 速断保护的 （ Ｏ 秒 ） 失配 ，运 行 人 员要 将 ｌ ０ ｋ Ｖ 分段５ ２ １ 的速 断 保护 出 口压 板 退 出 ，这 增 加 了操 作 任 务 ， 存 在 一定 风 险 。 弊 端 二 ： 部 分 站 扩 建＃ ３ 主 变 后 ，ｌ ０ ｋ Ｖ 调 荷 工 作 滞 后 ， 常 出 现 白天 负荷 高 峰 期 ，＃ １ 、＃ ２ 主 变 负 荷 过 载 ，＃ ３ 主 变 负 荷 相 对 较 轻 ， 为 了给 用 户 多 供 电 ，调 度 员 需 将 １ ０ ｋ Ｖ ２ Ｂ Ｍ 的 负荷 转＃ ３ 主 变 供 ，＃ １ 主变和＃ ２ 主 变 并 列运 行 ， 即 合５ ３ ２ 开 关 ， 断５ ０ ２ Ｂ 开 关 ， 合 ５ ２ １ 开 关 。 操 作 结 束 后 ，调 度 员 需 通 知 巡 维 中 心 站 运 行 人 员 到
对应 的控 制措施 。
关键 词 ： 整定 方案 ；供 电可靠性 ；误动
中图分类号 ：Ｔ Ｍ７ 文献标识 码 ：Ａ 文章编号 ：１ ６ ７ １ —７ ５ ９ ７（ ２ ０ １ ３） ０ １ ２ ０ ０ ５ ６ — ０ ２
继电保护定值整定总结及补充措施
继电保护定值整定总结及补充措施自XXXX年XX月至XXX年XX月份，我厂继电保护专业监督小组协同各有关部门对我厂发变组、厂用分支、备用电源系统、高低压动力等电气设备保护定值进行了重新的整定计算，同时委托XX市供电局对我厂110KV输、配电继电保护及自动装置进行重新整定。
经厂部领导审定批准，于XXXX年四月实施全厂继电保护定值重新整定校验工作。
经过一年的努力，现已全部整定完毕，整定后继电保护装置运行正常。
现将整定工作总结如下：一、定值计算、整定过程中，电流、电压互感器变比统计有误，造成定值计算、整定偏差；电动机部分（尤其高压电机）按照比较保守理论计算，定值偏小，对电机正常运行有一定的影响。
二、计算过程中，遗漏以下部分：低压厂用备用分支零序过流；低周低压解列装置；输煤#5栈桥乙皮带电机；微机故障录波器。
三、新增部分设备定值进行补充。
四、部分缺陷回路须进行完善。
针对以上各种情况，采取以下补充措施：一、对统计有误者进行重新计算；电动机部分，结合《电力系统继电保护及安全自动装置整定计算》、《电气设备设计手册二次部分》、郑州汇兴电力公司等，为保证继电器可靠躲过启动时非周期分量，速断保护整定原则添加非周期分量系数Kfzq=1.82，可靠系数Kk=1.2。
二、计算过程中遗漏部分予以计算补充完善。
1、输煤栈桥#5乙皮带电机：容量：55KW；额定电压：380V；额定电流：104A；CT变比：400/5根据电机整定原则：Idz.j = =13.7AIdz=14A2、380V备用分支零序过流保护及110KV低周低压解列装置仍采用电机工程学会计算得定值：Ⅰ段备用分支零序过流：2.5AⅡ段备用分支零序过流：2AⅢ段备用分支零序过流：2.5AⅣ段备用分支零序过流：2AⅤ段备用分支零序过流：2.5A110KV低周低压装置定值：低周：47Hz；tdz=0.5s低压：70%Ue(110KV侧)；tdz= 5s三、新增设备1、自动励磁调节装置；微机充电装置定值由生产厂家根据我厂运行系统而定，仍按生产厂家说明书提供数据执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护整定优化配合方案
发表时间：2017-11-06T18:40:23.983Z 来源：《电力设备》2017年第16期作者：房云广[导读] 摘要：本文主要研究部分供电半径过大的10kV 线路或并倒负荷时，短时内线路长度倍增的运行方式下，当线路末端发生故障时短路电流较小，变压器复合电压过流保护低电压、负序电压可能因灵敏度不足导致闭锁无法解除，使得故障点无法被及时切除，导致变压器复压过流保护失去后备作用，影响主变乃至电网的安全运行，并讨论了主变与10kV线路保护的整定配合措施。
（国网冀北电力有限公司唐山供电公司河北唐山 063000）
摘要：本文主要研究部分供电半径过大的10kV 线路或并倒负荷时，短时内线路长度倍增的运行方式下，当线路末端发生故障时短路电流较小，变压器复合电压过流保护低电压、负序电压可能因灵敏度不足导致闭锁无法解除，使得故障点无法被及时切除，导致变压器复压过流保护失去后备作用，影响主变乃至电网的安全运行，并讨论了主变与10kV线路保护的整定配合措施。
关键词：电网继电保护配合
1 引言
110kV 变电站的主变压器是电网中的重要元件之一，是保证供电可靠性的重要设备。
随着建设用地的日趋紧张，110kV变压器容量越来越大，10kV出线的供电半径也不断增大。
10kV配电线路的故障率较高，在本身保护装置或断路器拒动的情况下，变压器后备保护将动作切除故障，导致主变跳闸，引发大面积停电。
2变压器相间后备保护概况
2.1变压器保护配置
变压器高、低压侧都应配置过电流保护，作为相间后备保护，用于反映变压器外部故障引起的过电流，同时作为变压器内部故障的后备。
根据短路电流水平、变压器容量，同时考虑保护灵敏度的要求，变压器的相间后备保护一般设置为复合电压闭锁过流保护（一般为三段，其中Ⅰ段、Ⅱ段可带方向，Ⅲ段无方向）。
2.2复压闭锁过流保护整定原则
复合电压闭锁元件根据负序过电压和正序低电压反映系统故障，由此区分不同原因导致的过负荷，以利于整定低电流值。
根据《电力系统继电保护规程汇编》，低电压定值一般整定为母线额定运行电压的0.6～0.7倍，根据运行经验通常将负序电压值整定为4～8V（额定值为100V），过电流定值通常整定为1.5 倍额定电流。
3 110kV 变压器后备保护与10kV出线保护整定配合探讨题
3.1 110kV 变压器复压闭锁过流保护现存问题
110kV变电站通常处于电网末端，系统阻抗相对较大，而当10kV出线的供电半径较大时，将使得线路末端发生相间短路故障时短路电流可能很小。
变压器后备保护采用复压闭锁的目的是区分不同原因引起的过负荷以利于整定低电流值，提高过电流保护的灵敏度。
但是目前110kV变压器普遍容量较大，相应地额定电流也较大，再考虑可靠系数等因素，通常将过电流定值整定为变压器额定电流的1.5 倍，这个数值可能会超过一些变电站10kV出线末端相间短路电流值，毫无灵敏度。
这种情况下一旦变电站10kV出线保护装置或断路器发生拒动，变压器后备保护可能因灵敏度不足而拒动，使得变压器失去后备保护而越级跳闸，严重影响电网安全运行。
3.2 110kV 变电站10kV 出线保护整定
10kV出线一般按两段式过电流保护设置。
过流I段，即限时速断保护，按照躲开线路所带容量最大的变压器低压侧发生故障时的最大短路电流整定，与线路分段开关定值和用户智能开关保护配合。
过流Ⅱ段，即过电流保护，是线路保护的最后一道防线，必须保证线路末端发生故障时具有足够的灵敏度，并应躲开正常运行时最大负荷电流，同时要考虑保护CT 、线路载流量等因素，时限一般不超过1.5s。
方便与线路分段开关的配合。
110kV 变电站变压器低压侧复压过流保护一般设置为两段，I段为1.8s跳低压侧母联断路器，Ⅱ段为2.1s跳低压侧，在时限上与10kV 出线保护配合。
3.3 110kV 变压器后备保护与出线保护的整定配合
10kV出线线路末端故障时，线路所在母线电压可能达不到低电压、负序电压定值而导致保护闭锁。
以LGJ-240导线为例，假设最大、最小运行方式下系统阻抗分别为0.3359、1.044，低电压定值为70V，负序电压为6.5 V（额定值为100V），可以计算出线路可能启动低电压闭锁、负序电压闭锁的短路点距离母线的距离最大值分别为2.3km、13.98km。
4 结语
对于不同的电网结构、电网运行方式、110kV 变电站所处位置，系统阻抗不同，变电站10kV出线发生故障时复合电压元件开放的线路最大长度也略有不同。
复压闭锁元件由低电压和负序电压元件构成或门，通常负序电压元件开放线路长度远大于低电压元件，大部分变电站10kV出线长度都在复压元件开放范围内。
随着110kV变压器容量不断增大，又要求其能够满负荷运行，那么变压器低压侧复压闭锁过流保护作为10kV出线后备保护其保护范围十分有限。
针对这一情况，在保证继保装置正确动作的前提下，为了提高供电可靠性，可以采取以下措施，以防止扩大停电范围：
（1）对于配置两台大容量变压器的110kV 变电站可以考虑改为配置三台较小容量的变压器。
（2）10kV出线设置分段开关，其定值与主变低后备保护动作配合，特别是要合理选择分段开关的位置，保证各级保护的选择性，以利于缩小停电范围，快速切除故障。
（3）在变压器低压侧采用母联分段运行，分散负荷，过电流定值可适当整定较低。
参考文献
[1]张保会，尹项根.电力系统继电保护[M].北京：中国电力出版社，2010.
[2]国家电力调度控制中心.电力系统继电保护规定汇编[M].北京：中国电力出版社，2014.
[3]王维俭.电气主设备继电保护原理与应用[M].北京：中国电力出版社，2002.
作者简介
徐伟军（1988―），男，助理工程师，主要从事继电保护方面的工作。
