建筑施工电力变压器安装工艺
建筑电气工程施工技术第4章 动力设备的安装
25
10
8.5
32
20
17.0
42
28
24
57
38
32
65
265
450
.
第4章 电力变压器及动力设备的安装
注： 1．上表中，除干式变压器外，其余电气设备出厂试验电压是 根据现行国家标准《高压输变电设备的绝缘配合》； 2．干式变压器出厂试验电压是根据现行国家标准《干式电力 变压器》； 3．额定电压为1kV及以下的油浸电力变压器交接试验电压为 4kV，干式电力变压器为2.6kV； 4．油浸电抗器和消弧线圈采用油浸电力变压器试验标准。
.
第4章 电力变压器及动力设备的安装
PN/P10% 0
电动机的效率一般为80％以上。 确定电机功率时，一般可按下式确定：
PNPS/ (12)
式12中——：——PS生电—产动—机机生械与产的生机效 产械率机设；械备之的间机的械传功动率效，率K。w；
.
第4章 电力变压器及动力设备的安装
（3）电机转速的选择
装时观察的内容主要是外围设施，如变电站的N母线与 PE 母线 是否与接地干线直接相连，高压进线与低压出线是否符合要求， 若变压器进行器身检查，则参照4.1.3节第1条的内容。
.
第4章 电力变压器及动力设备的安装
4.1.4 试验
变压器、箱式变电站（由高、低压电柜和变压器三个独 立单元组成）的高压交接试验，采用高压试验台作工频耐压 试验，试验电压标准见表4-1，低压交接试验采用仪器及试验 电压标准为低压母线的交接试验应作相间与相对地绝缘电阻 测试，测试值应大于0.5MΩ。其交流工频耐压试验电压为1kV， 当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代， 试验持续时间1min，无击穿闪络现象。绝缘电阻测试采用 500V摇表，耐压试验采用绝缘介质测试仪，试验前监理应确 认或自行抽测。

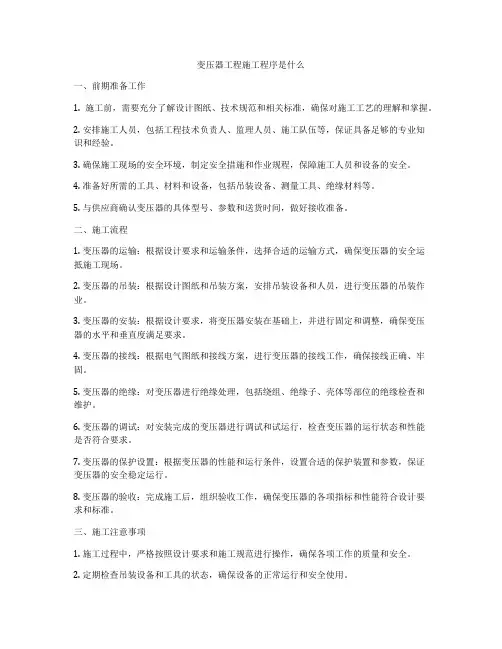

变压器工程施工程序是什么
变压器工程施工程序是什么一、前期准备工作1. 施工前，需要充分了解设计图纸、技术规范和相关标准，确保对施工工艺的理解和掌握。
2. 安排施工人员，包括工程技术负责人、监理人员、施工队伍等，保证具备足够的专业知识和经验。
3. 确保施工现场的安全环境，制定安全措施和作业规程，保障施工人员和设备的安全。
4. 准备好所需的工具、材料和设备，包括吊装设备、测量工具、绝缘材料等。
5. 与供应商确认变压器的具体型号、参数和送货时间，做好接收准备。
二、施工流程1. 变压器的运输：根据设计要求和运输条件，选择合适的运输方式，确保变压器的安全运抵施工现场。
2. 变压器的吊装：根据设计图纸和吊装方案，安排吊装设备和人员，进行变压器的吊装作业。
3. 变压器的安装：根据设计要求，将变压器安装在基础上，并进行固定和调整，确保变压器的水平和垂直度满足要求。
4. 变压器的接线：根据电气图纸和接线方案，进行变压器的接线工作，确保接线正确、牢固。
5. 变压器的绝缘：对变压器进行绝缘处理，包括绕组、绝缘子、壳体等部位的绝缘检查和维护。
6. 变压器的调试：对安装完成的变压器进行调试和试运行，检查变压器的运行状态和性能是否符合要求。
7. 变压器的保护设置：根据变压器的性能和运行条件，设置合适的保护装置和参数，保证变压器的安全稳定运行。
8. 变压器的验收：完成施工后，组织验收工作，确保变压器的各项指标和性能符合设计要求和标准。
三、施工注意事项1. 施工过程中，严格按照设计要求和施工规范进行操作，确保各项工作的质量和安全。
2. 定期检查吊装设备和工具的状态，确保设备的正常运行和安全使用。
3. 对施工现场进行整洁管理，保持施工环境的整洁和安全。
4. 施工过程中，要随时关注变压器的运行状态和性能，发现异常情况及时处理。
5. 配合监理人员和设计单位，对施工过程中出现的问题进行及时沟通和解决。
四、施工结束工作1. 施工结束后，整理施工资料和手续，做好施工档案和记录，便于今后的管理和维护。
变压器安装的施工方案
变压器安装的施工方案1. 引言变压器是电力系统中必不可少的设备之一，用于改变电压的大小和分配电力负荷。
在变压器的安装过程中，施工方案的制定和执行是至关重要的，以确保变压器的安全运行和有效性。
本文将介绍一个变压器安装的施工方案，包括准备工作、设备安装和验收等内容。
2. 准备工作在开始安装之前，必须进行一系列的准备工作，以确保施工顺利进行。
2.1 确定安装位置和基础首先，需要确定变压器的安装位置，通常应远离易燃、易爆和高温等危险环境。
安装位置还需要考虑到通风和维护的便利性。
然后，根据变压器的尺寸和重量，设计并建造一个稳固的基础，以支撑变压器的重量并保证稳定。
2.2 准备必要的材料和工具准备安装所需的材料和工具，包括螺栓、螺母、垫片、电缆、绝缘材料、绝缘胶带、工具箱等。
确保这些材料和工具的质量和数量符合要求。
2.3 安装前的检查和测试在开始安装之前，对变压器及配套设备进行检查和测试，以确保其完好无损。
检查包括外观检查、连接器检查、绝缘检查等，测试包括绝缘电阻测试、电压测试等。
3. 设备安装完成所有准备工作后，可以开始进行变压器的实际安装工作。
3.1 短路和接地首先，确定安装地点的接地情况，并确保接地系统的有效性。
然后，进行短路测试，以验证安装地点的接地系统和变压器的相对接地性能。
3.2 安装变压器本体将变压器安装在已建好的基础上，使用螺栓、螺母和垫片进行固定。
确保固定牢固，并注意螺栓的紧固力。
3.3 连接电缆和绝缘连接变压器和配套设备之间的电缆，确保连接牢固、绝缘良好，并使用绝缘胶带进行绝缘处理。
同时，根据设计要求，进行接地和接地线的连接。
3.4 安装附件和辅助设备根据需要，安装变压器的附件和辅助设备，如温度计、压力表、热继电器等。
确保安装正确并连接稳固。
3.5 调整和固定调整变压器的位置和水平度，进行电气连接和调整。
确认所有电气连接正确无误后，使用绝缘材料和固定件固定连接点。
4. 施工验收在变压器安装完成后，必须进行施工验收，以确保安装质量符合要求。
变压器施工方案和工艺
变压器施工方案和工艺变压器施工方案和工艺是指在建设变压器工程中所采用的具体技术方案和施工方法。
变压器作为电力系统的重要设备之一，其施工方案和工艺的合理选择和严格执行，对于确保变压器的正常运行和安全稳定至关重要。
下面将介绍一下变压器施工方案和工艺的主要内容。
一、变压器施工方案变压器施工方案主要包括变压器站房的选址、建筑物结构设计、电气系统设计、设备选型和布置等。
在选址过程中，要考虑周围环境条件，如地势、地质、气候等，确保站房建设的安全和稳定。
建筑物结构设计要充分考虑变压器的重量和体积，采用坚固的结构材料和合理的施工方式，确保变压器站房的承重能力和防护性能。
电气系统设计要满足变压器的运行要求，包括电源接入、配电系统、照明系统等，确保供电的可靠性和稳定性。
设备选型和布置要根据工程需求进行合理选择和布置，确保变压器的正常运行和维护。
二、变压器施工工艺1.地基施工：地基施工是变压器站房建设的重要环节，主要包括场地整理、地面平整和基坑开挖等。
场地整理要清除杂草、垃圾和障碍物，确保施工区域的整洁和安全。
地面平整要进行边界标志、水平检查和实地勘探，确保地面平整度满足施工要求。
基坑开挖要根据变压器的规格和尺寸进行合理布置和开挖，确保基坑的稳定性和承载能力。
2.基础施工：基础施工是变压器站房建设的关键步骤，主要包括基础设计、模板制作和混凝土浇筑等。
基础设计要遵循相关规范和标准，考虑土质、地质和承载能力等因素，确保基础的稳固和可靠。
模板制作要选用优质的木材或钢材制作，并经过检查和测量，确保模板的平整度和尺寸准确。
混凝土浇筑要根据基础的尺寸和形状进行合理布置和浇筑，确保混凝土的强度和密实度。
3.设备安装：设备安装是变压器施工的重要环节，主要包括变压器的安装和连接等。
变压器的安装要按照设计和施工图纸进行，确保变压器的位置准确和稳定。
连接电缆和导线要采用合适的技术和工具，确保连接的可靠性和安全性。
变压器的运行测试要按照相关规范进行，包括绝缘测试、电流测试和电压测试等，确保变压器的正常运行和安全使用。
电力变压器安装工艺要求
电力变压器安装工艺要求Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT电力变压器安装1范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。
2施工准备设备及材料要求：变压器应装有铭牌。
铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。
变压器的容量，规格及型号必须符合设计要求。
附件、备件齐全，并有出厂合格证及技术文件。
干式变压器的局放试验PC值及噪音测试器dB（A）值应符合设计及标准要求。
带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表2-23的尺寸。
型钢：各种规格型钢应符合设计要求，并无明显锈蚀。
螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。
其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。
主要机具：搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。
安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。
测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。
作业条件：施工图及技术资料齐全无误。
土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
变压器轨道安装完毕，并符合设计要求（注：此项工作应由上建作，安装单位配合）。
墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。
室内地面工程结束，场地清理干净，道路畅通。
安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。
3操作工艺工艺流程：设备点件检查→变压器二次搬运→变压器稳装→附件安装→变压器吊芯检查及交接试验→送电前的检查→送电运行验收设备点件检查：设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。
按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。
高低压变配电安装工程施工施工方案(含安装方案验收方案)【2024版】
可编辑修改精选全文完整版高低压变配电安装工程施工施工方案（含安装方案验收方案）目录2.1.施工流向和施工顺序 (2)2.2.施工阶段划分 (2)2.3.施工方法和施工机械选择 (2)2.3.1、高压开关柜安装 (2)2.3.2、电力变压器安装 (4)2.3.3、低压配电柜、电箱安装 (5)2.3.4、电缆桥架安装 (7)2.3.5、电力电缆施工 (8)2.3.6、系统保护调试 (11)2.4.安全生产和文明施工设计 (12)2.5.安全技术组织措施 (15)2.6.重要施工方案和特殊施工工序的安全过程控制 (16)2.7.文明施工的目标、组织机构和实施方案 (18)2.8.文明施工实施方案 (19)2.9.文明施工考核、管理办法 (20)2.10.节能措施和办法 (20)2.1.施工流向和施工顺序本工程遵循“先地下，后地上”的原则组织施工，拟先进行基础工程施工，同时进行电气设备安装。
基础施工完毕后进行附属工程施工，包括电缆桥架、线管、开关、照明等的施工。
为加快工程进度，在满足施工合理程序的前提下，尽量利用一切工作面，实行平面流水立体交叉作业，使各项工作有序地交叉穿插进行。
2.2.施工阶段划分第一阶段：施工准备、临时设施本阶段主要包括图纸会审，技术交底，施工方案审核及材料计划上报，临时设施施工，临水临电安排，施工人员及机械设备动员进场。
第二阶段：放线测量本阶段主要包括设备等安装工序必须的放线测量工作，确保之后安装位置正确。
第三阶段：安装施工阶段本阶段包括室内外桥架线管施工、设备安装工程施工、电缆敷设等工作，重点协调各专业之间交叉作业。
第四阶段：设备调试、系统调试本阶段主要进行设备单体调试、系统调试、整体联动调试等工作，为投运作好必须的保证措施。
第五阶段：收尾消缺、竣工验收本阶段主要进行整体消缺，为系统投运作准备。
第六阶段：整体投运、移交2.3.施工方法和施工机械选择本工程涉及专业工种多而全，包含了高、低压开关柜、变压器、高、低压电缆、配电箱、开关、设备安装调试、照明、电缆桥架线管、集抄系统等工作。
10kV配电室高低压变压器安装施工方案
10kV 配电室高低压变压器安装施工方案纲要：本文作者联合自己多年的工作经验主要介绍10kV 电气室高压开关柜的安装过程，包含与土建专业的配合、基础型钢的安装、高压柜体的安装、电缆敷设与接线及调试前检查工作。
重点词： 1OkV电气；高柜；母线；电缆1前言在电力建设中，10kV 配电室是供配电系统中一个的重要环节，它是将电网电能输送到用户的一此中转站，不论是现代化的工厂，仍是现代化的办公大楼，以及居民楼群以内，都有1OkV 配电室。
10kV 配电室内电气设备的安装又是电气安装工程中一个重要的环节，它的利害是一个工程形象利害的重点。
2施工方法与土建专业配合在土建专业施工时，电气专业应亲密配合与盘、柜安装有关建筑物( 修建物 ) 尺寸、地点、预埋件地点能否正确、大小能否适合，能否坚固等问题。
固然有些偏差能够在过后进行修理，但为了防止后续施工中不用要的麻烦，电气专业应实时对土建专业的施工提出建议，以便于以后电气设备的安装工作。
基础型钢的安装制作 ?基础型钢一般是现场制作，尺寸依照设计宏图。
施工前，施工人员应付图纸的尺寸与订货图中每面盘的尺寸进行核实，以防止因设计大意或笔误而造成的偏差。
1OkV配电柜的底座一般采纳10#槽钢平放加工( 即 lOcm 平面在上方 ) ，因为 1OkV配电柜比较重，这样便于承重，能够加强稳固性。
槽钢在经过较直、下料、拼装、焊接、打磨等工艺就成型了，然后按平面部署图上的尺寸地点将槽钢摆放在正确地点，必定要注意两列盘间的距离，因为有些高压柜的母线联系是用母线桥来连结，因此尺寸稍有偏差就会对未来母线桥的安装带来很大的麻烦。
固定第一对基础型钢进行找平工作，能够用水平仪进行丈量。
先测出型钢基础自然状态摆放时的最高标高点，而后把这点固定，再把其余各点标高固定与此标高同样即可，能够垫些垫铁点焊，所有标高调整好后，复测一次，最后满焊加固。
假如为了高压柜安装达成后能够更为雅观，最好先与土建专业确立最后室内陆平的标高，而后以型钢底座的标高高于地平标高 2cm 左右为宜。
变电站土建施工方案(高压配电设备安装)
《变电站土建施工方案（高压配电设备安装）》一、项目背景随着经济的快速发展，对电力的需求日益增长。
为了满足不断增长的电力需求，提高供电可靠性，本变电站的建设显得尤为重要。
该变电站将承担着为周边地区提供稳定、可靠电力的重要任务。
本项目位于[具体地点]，占地面积[具体面积]。
变电站的土建施工包括高压配电设备的安装，这是整个变电站建设的关键环节之一。
高压配电设备的安装质量直接关系到变电站的安全运行和供电可靠性。
二、施工步骤1. 施工准备- 组织施工人员熟悉施工图纸和技术规范，进行技术交底。
- 准备施工所需的材料、设备和工具，确保其质量符合要求。
- 对施工现场进行清理和平整，确保施工场地满足施工要求。
- 搭建施工临时设施，如临时工棚、仓库等。
2. 基础施工- 根据设计图纸进行基础放线，确定基础的位置和尺寸。
- 进行基础开挖，确保基础的深度和尺寸符合设计要求。
- 对基础进行垫层施工，采用混凝土垫层，确保基础的平整度。
- 进行基础钢筋绑扎和模板安装，确保钢筋的规格、数量和位置符合设计要求，模板的安装牢固、平整。
- 进行基础混凝土浇筑，采用商品混凝土，确保混凝土的质量和浇筑的密实度。
- 对基础进行养护，确保基础的强度达到设计要求。
3. 设备安装- 高压开关柜安装- 根据设计图纸确定高压开关柜的位置和排列方式。
- 对高压开关柜进行开箱检查，检查设备的型号、规格、数量和质量是否符合要求。
- 进行高压开关柜的基础槽钢安装，确保基础槽钢的水平度和垂直度符合要求。
- 将高压开关柜吊装到基础槽钢上，调整好位置和水平度，进行固定。
- 进行高压开关柜的母线连接，确保母线的连接牢固、接触良好。
- 进行高压开关柜的二次接线，确保二次接线的正确、牢固。
- 变压器安装- 根据设计图纸确定变压器的位置和安装方式。
- 对变压器进行开箱检查，检查设备的型号、规格、数量和质量是否符合要求。
- 进行变压器基础的施工，确保基础的强度和尺寸符合要求。
变压器、箱式变电所安装工艺工法标准
变压器、箱式变电所安装工艺工法标准1.1 一般规定1.1.1 本章适用于油浸式电力变压器、树脂浇铸干式变压器及箱式变电所安装的施工操作和质量检验。
1.1.2 变压器、箱式变电所、高压电器及电磁制品应符合下列规定：1查验合格证和随带技术文件，变压器有出厂试验记录；2外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。
1.1.3变压器本体外观检查无损伤及变形，油漆完好无损伤。
箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。
1.1.4 变压器及箱式变电所安装前应满足一定的作业条件，安装位置应正确无误。
1.1.5变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度。
1.1.6变压器、箱式变电所在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。
1.1.7 变压器、箱式变电所安装应按以下程序进行：1 变压器、箱式变电所的基础验收合格，且对埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所；2 杆上变压器的支架紧固检查后，才能吊装变压器且就位固定；3 变压器及接地装置交接试验合格，才能通电。
1.2 施工准备1.2.1技术准备1.2.1.1进行图纸会审，复核设计安装方式是否符合现行国家规范的要求。
1.2.1.2施工前应编制施工组织设计（施工方案），并报相应管理部门进行审批。
1.2.1.3 进行设计交底和技术交底。
1.2.2材料准备变压器、箱式变电所、型钢、紧固件、蛇皮管、耐油塑料管、变压器油。
1.2.3主要机具1.2.3.1搬运吊装机具设备：汽车吊、汽车、卷扬机、千斤顶、倒链、道木、钢丝绳、钢丝绳轧头、钢丝绳套环、麻绳、滚杠。
1.2.3.2安装机具设备：台钻、砂轮机、电焊机、气焊工具、电锤、冲击电钻、扳手、液压升降梯、套丝机。
电力设备安装工程施工方案
一、工程概况本工程为某地区电力设备安装工程，主要内容包括高压配电柜、变压器、电缆桥架、电缆等设备的安装。
工程地点位于某市某区，总建筑面积约5000平方米。
施工周期为60天。
二、施工准备1. 施工图纸：仔细阅读施工图纸，了解工程的具体要求、设备规格、安装位置等。
2. 材料设备：准备所需的电力设备、电缆、桥架、线槽、膨胀螺栓、绝缘子、接地线等。
3. 人员配置：组织施工队伍，包括项目经理、技术员、电工、焊工、安装工等。
4. 施工机具：配置必要的施工工具，如电焊机、切割机、扳手、螺丝刀等。
三、施工方法及工艺要求1. 高压配电柜安装（1）根据施工图纸，确定配电柜的安装位置，并标记地面。
（2）使用膨胀螺栓固定配电柜基础，确保其稳固。
（3）将配电柜安装到基础上，调整水平，确保其垂直。
（4）连接配电柜内部的电缆，并进行绝缘测试。
2. 变压器安装（1）根据施工图纸，确定变压器安装位置，并标记地面。
（2）使用膨胀螺栓固定变压器基础，确保其稳固。
（3）将变压器安装到基础上，调整水平，确保其垂直。
（4）连接变压器的高压、低压电缆，并进行绝缘测试。
3. 电缆桥架、线槽安装（1）根据施工图纸，确定桥架、线槽的安装位置。
（2）使用膨胀螺栓固定桥架、线槽基础，确保其稳固。
（3）将桥架、线槽安装到基础上，调整水平，确保其垂直。
（4）连接桥架、线槽内的电缆，并进行绝缘测试。
4. 电缆敷设（1）根据施工图纸，确定电缆敷设路径。
（2）使用电缆桥架、线槽敷设电缆，确保电缆整齐、无扭曲。
（3）连接电缆两端，并进行绝缘测试。
四、施工质量控制1. 严格遵循施工图纸和规范要求，确保工程质量。
2. 加强施工过程中的质量控制，对关键工序进行检验，确保合格。
3. 对安装后的设备进行绝缘测试，确保设备安全可靠。
4. 做好施工记录，为后续验收提供依据。
五、施工进度安排1. 施工前期：10天，完成施工图纸会审、人员配置、材料设备准备。
2. 施工中期：40天，完成高压配电柜、变压器、电缆桥架、线槽等设备的安装。
变压器安装工程施工方案及三措
寻甸何文龙变压器安装工程施工方案及组织、技术、安全措施批准：审核：校核：编写：云南联晟电力工程有限公司年月日目录一、概述、编制依据任务来源本工程来源于客户委托项目前期资料1、《南方电网公司及以下业扩受电工程典型设计》（版）2、客户工程供电通知书（户号：）及供电方案协议3、现场勘察情况、施工执行标准)《电力建设文明施工规定及考核办法》)南方电网安生【】号文中国南方电网有限责任公司十项重点反事故措施)《电网建设施工作业指导书》（版）)《云南电网有限责任公司电气工作票业务指导书》)《施工现场临时用电安全技术规范》)昆明供电局生产作业管理业务指引(年版)）云南电网公司电力生产场所接地、悬挂标示牌和装设遮栏业务指导书）南网《工程施工工艺控制规范》)昆明电网配网综合停电管理业务指导书（年版）)《中国南方电网有限责任公司电力安全工作规程》)风险基准指南与安全施工作业票（版））电网建设施工安全基准风险指南(年版））昆明供电局基建、客户工程验收移交管理业务指引（年版）.工程概况工程施工相关单位建设单位：何文龙项目责任单位：寻甸供电有限公司设计单位：无施工单位：云南联晟电力工程有限公司监理单位：无施工范围及主要工程量、施工范围：塘子变电站断路器云集线号杆秦家湾支线号杆卡尼村分支线号杆页岩砖厂支线号杆至新装何文龙×变压器。
、本工程新装×变压器一台，高压避雷器组,高压跌落式熔断器组（新建线路号杆处组，变压器双杆处一组），Φ型混凝土电杆根，Φ型混凝土电杆根，新建²型架空绝缘导线×米。
施工期限计划开工日期：年月日计划竣工日期：年月日工程特点）本次施工前必须绘制现场相位图、施工完毕后必须现场核对相位、保证相位以施工前一致。
）使用合格的绝缘工具及合格的表具，如遇雷、雨、雾不得进行作业，工作过程中应设专人监护。
）本次施工按客户工程供电通知书（户号：）、供电方案协议、《南方电网公司及以下业扩受电工程典型设计》（版）典型图（图号为：；；；；、、、）设计标准施工，并结合现场勘察情况进行规划施工。
变压器、箱式变电所施工方案
变压器、箱式变电所施工方案在电力系统中，变压器和箱式变电所扮演着至关重要的角色。
变压器用于升降电压，并将电力从发电厂输送到用户端，而箱式变电所则作为变压器的集中安装和保护装置。
在建设电力系统的过程中，变压器和箱式变电所的施工方案显得尤为重要。
变压器施工方案现场准备工作1.确定施工现场：根据设计图纸确定变压器的安装位置。
2.清理施工现场：清除安装位置周围的杂物，保持周围环境整洁。
变压器安装1.运输到位：使用机械设备将变压器运抵安装位置。
2.卸载安装：根据安装要求，使用吊车等设备将变压器卸载至安装基座上。
3.固定连接：将变压器牢固地固定在基座上，并连接好地线和绝缘支架等。
4.接线调试：根据设计要求，进行变压器的接线调试，确保运行正常。
箱式变电所施工方案箱式变电所的搭建1.场地准备：根据设计要求，清理并确保箱式变电所的安装场地平整、排水畅通。
2.基础施工：进行箱式变电所基础的浇筑和固定。
3.结构安装：将箱式变电所的各个组成部分依次安装、调整至适当位置。
4.电气接线：根据设计图纸连接箱式变电所内部的电气设备和设备之间的电气线路。
5.安装测试：进行箱式变电所设备的安装测试，确保设备正常运行。
安全管理1.建立安全意识：对施工人员进行安全教育和培训，强化安全意识。
2.安全防护：施工现场设立明显的安全警示标志，确保周围人员和设备的安全。
施工验收1.安装完成后进行设备验收：检查变压器和箱式变电所安装是否符合相关标准和设计要求。
2.进行试运行：进行设备的试运行，检查设备运行情况及工作正常性。
3.验收报告：填写设备验收报告，并签字确认，以备日后参考。
在变压器和箱式变电所的施工中，以上提到的方案只是基本步骤，具体的施工过程会根据实际情况和设计要求进行调整。
然而，无论如何，施工方案的制定都是保证电力系统建设质量和安全的关键步骤。
站用变压器施工流程
站用变压器施工流程准备工作准备施工机械设备和材料，包括变压器、高压开关柜、避雷器、电缆附件等。
清理施工现场，平整场地，搭建临时设施。
完成施工前的安全交底和技术交底工作。
变压器安装将变压器吊装至基础上，调整水平度和垂直度。
安装变压器底座和油箱，并进行焊接。
安装变压器绕组，包括高压绕组、低压绕组和中间电压绕组。
安装变压器铁芯，并进行绝缘测试。
安装变压器绝缘套管和套管箱。
高压开关柜安装将高压开关柜吊装至基础上。
组装高压开关柜各模块，包括断路器、隔离开关、接地开关和二次设备。
安装高压开关柜母线系统，并进行母线连接。
安装高压开关柜控制柜和二次设备。
避雷器安装将避雷器安装在高压开关柜上方。
连接避雷器高压侧和低压侧线路。
进行避雷器动作和绝缘测试。
电缆敷设和连接敷设变压器一次侧和二次侧电缆。
连接电缆端子并进行压接和绝缘处理。
连接电缆至变压器和高压开关柜。
系统调试对变压器、高压开关柜、避雷器、电缆等设备进行逐项调试。
测量变压器阻抗、比率、损耗等参数。
检查高压开关柜机械性能、电气性能和保护装置动作。
检查避雷器动作和绝缘性能。
对电缆进行绝缘测试和耐压试验。
系统并网确认设备调试合格后，进行系统并网操作。
逐步升压并网，监测变压器、高压开关柜和电缆运行状况。
调整并网电压和无功功率补偿。
试运行进行变压器、高压开关柜、避雷器、电缆等设备的试运行。
对设备性能进行综合评估，包括运行稳定性、保护装置动作、负载能力等。
完善设备运行参数和维护保养计划。
验收与交付完成试运行后，组织设备验收工作。
验收报告应包括设备外观检查、电气性能测试、功能测试、系统稳定性测试等内容。
设备验收合格后，进行系统交付，并移交运维单位。
干式变压器安装方法
干式变压器安装方法
(1)干式变压器安装
a确认设备不带电后，将设备拆除。
b根据现场运输条件，变压器可直接由汽车运输，然后吊装下车，直接吊装到箱式变电站基础槽钢，使箱式变压器底座与槽钢基础高度一致，进行安装作业，设备整体安装完毕后进行电气试验。
(2)施工应具备的条件
a图纸会审和根据厂家资料编制详细的作业指导书并审批完。
b安装干式变压器有关的建筑工程质量，符合国家现行的建筑工程施工及验收。
c预埋件及电缆预埋管等位置符合设计要求，预埋件牢固。
（3）施工准备
a 干式变压器基础检查
b 会同业主及监理对干式变压器基础的建筑施工质量进行检查，并填写记录单，由各方签字确认，对发现的问题及时上报，及时处理。
c 认真核对干式变压器基础横、纵轴线尺寸及预埋管位置，并与图纸所给尺寸核对，无误后方可进行下一步工作。
（4）干式变压器开箱检查
a干式变压器到货后应会同业主、监理及厂家的有关人员一同、检查。
b在卸车前测量和记录冲击记录器的冲击值，这个数值应小于3G。
c检查干式变压器外观无损伤，漆面完好，并记录。
d检查干式变压器内部各器件无移位、污染等情况。
（5）干式变压器安装就位
a将干式变压器槽钢基础安装在预埋件上，注意找平、找正，槽钢基础与埋件焊接牢固，焊接部位打掉药皮后涂刷防腐油漆。
b吊装干式变压器直接就位于基础上。
c按厂家规定的固定方式（螺接或焊接）进行干式变压器基础之间的连接。
d干式变压器安装找正后，检查干式变压器内部。
e悬挂标志牌，清扫干式变压器内部。
f在下一道工序前要作好成品保护工作。
变压器安装
变压器安装1、工艺流程设备开箱检查→吊装就位→变压器安装→试验调整→验收及送电运2、开箱检查开箱后，应重点检查下列内容，并填写“设备开箱检查记录”。
1、设备出厂合格证明及产品技术文件应齐全。
2、设备应有铭牌，型号规格应和设计相符，附件、备件核对装箱单应齐全。
3、变压器搬运、就位1、变压器搬运就位由起重工为主操作，电工配合。
变压器的吊装采用汽车吊吊装。
2、变压器在吊装时，索具必须检查合格。
3、变压器就位时，应注意其方向和施工图相符，变压器距墙尺寸按施工图规定，允许偏差±25mm。
4、变压器试验由我司检验部门对设备进行交接试验，试验标准符合国家规范、电力部门的规定及产品技术标准。
5、变压器试运行前全面检查变压器试运行前应进行全面的检查，确认其符合运行条件时，方可投入试运行。
其试运行的检查内容为：1、各种交接试验单据齐全，数据符合要求。
2、变压器应清理、擦拭干净，顶盖上无遗留杂物，本体及附件无缺损。
3、变压器一、二次引线相位正确，绝缘良好。
4、接地线良好。
6、变压器开始带电，并带一定负荷（即可能的最大负荷）运行试运行时应按下列规定进行检查：1、接于中性点接地系统的变压器，在进行冲击合闸时，其中性点必须接地。
2、变压器第一次投入时，可全电压冲击合闸，5次冲击合闸时，变压器宜由高压侧投入。
3、变压器应进行五次空载全电压冲击合闸，应无异常情况；第一次受电后持续时间不应少于10min；励磁电流不应引起保护装置的误动作。
4、变压器试运行要注意冲击电流、空载电流、一、二次电压、温度。
并做好详细记录。
5、变压器空载运行，无异常情况，方可投入负荷运行。
7、验收1、变压器开始带电运行后无异常情况，办理验收手续。
2、验收时，应移交下列资料和文件：1）变更设计证明；2）产品说明书、试验报告单、合格证及安装图纸等技术文件；3）安装检查及调整记录。
10KV变压器安装施工方案
变压器安装施工编制审核安全项目经理一、工程概括1．工程地点：2. 工程概况：本工程的高压电气部分包括变压器的安装调试、高压配电柜的安装调试、高压电缆的敷设和调试、高压电机的安装检查和调试。
其变压器安装调试是一个非常重要的环节，为确保变压器安装调试顺利施工，保证施工质量，特编制本施工方案，以指导施工。
二、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电气设备交接试验标准》GB50397—2007《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》GBJ148—90《变压器油》GB2536—90《电气装置安装工程母线装置施工及验收规范》GBJ149----90《电气装置安装工程质量检验评定规程》DL/T5161-2002三、施工准备3.1 设备及材料要求变压器应装有铭牌。
铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压及接线组别等技术数据。
变压器的容量，规格及型号必须符合设计要求。
附件、备件齐全，并有出厂合格证及技术文件。
型钢：各种规格型钢应符合设计要求，并无明显锈蚀。
螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。
其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。
3.2 主要机具3.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。
3.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。
3.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。
3.3 作业条件3.3.1 施工图及技术资料齐全无误。
3.3.2 土建施工基本完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑施工电力变压器安装工艺1范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。
2施工准备2.1设备及材料要求：2.1.1变压器应装有铭牌。
铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。
2.1.2变压器的容量，规格及型号必须符合设计要求。
附件、备件齐全，并有出厂合格证及技术文件。
2.1.3干式变压器的局放试验PC值及噪音测试器dB（A）值应符合设计及标准要求。
2.1.4带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表2-23的尺寸。
2.1.5型钢：各种规格型钢应符合设计要求，并无明显锈蚀。
2.1.6螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。
2.1.7其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。
2.2主要机具：2.2.1搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。
2.2.2安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。
2.2.3测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。
2.3作业条件：2.3.1施工图及技术资料齐全无误。
2.3.2土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
2.3.3变压器轨道安装完毕，并符合设计要求（注：此项工作应由上建作，安装单位配合）。
2.3.4墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。
2.3.5室内地面工程结束，场地清理干净，道路畅通。
2.3.6安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。
3操作工艺3.1工艺流程：→→→→→→3.2设备点件检查：3.2.1设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。
3.2.2按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。
是否齐全，有无丢失及损坏。
3.2.3变压器本体外观检查无损伤及变形，油漆完好无损伤。
3.2.4油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，发现问题应立即处理。
3.2.5绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。
3.3变压器二次搬运：3.1.1变压器二次搬运应由起重工作业，电工配合。
最好采用汽车吊吊装，也可采用吊链吊装，距离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，尽量减少震动；距离较短且道路良好时，可用卷扬机、滚杠运输。
变压器重量及吊装点高度可参照表2-24及表2-25。
树脂浇铸干式变压器重量表2-24油浸式电力变压器重量表2-253.3.2变压器吊装时，索具必须检查合格，钢丝绳必须挂在油箱的吊钩上，上盘的吊环仅作吊芯用，不得用此吊环吊装整台变压器（图2-63）。
3.3.3变压器搬运时，应注意保护瓷瓶，最好用木箱或纸箱将高低压瓷瓶罩住，使其不受损伤。
3.3.4变压器搬运过程中；不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，以防倾斜，运输倾斜角不得超过15°，防止内部结构变形。
3.3.5用干斤顶顶升大型变压器时，应将千斤顶放置在油箱专门部位。
3.3.6大型变压器在搬运或装卸前，应核对高低压侧方向，以免安装时调换方向发生困难。
3.4变压器稳装：3.4.1变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊练拉入室内合适位置。
3.4.2变压器就位时，应注意其方位和距墙尺寸应与图纸相符，允许误差为±25mm，图纸无标注时，纵向按轨道定位，横向距离不得小于800mm，距门不得小于1000mm，并适当照顾屋内吊环的垂线位于变压器中心，以便于吊芯，干式变压器安装图纸无注明时，安装、维修最小环境距离应符合图2-64要求。
3.4.3变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器，应使其顶盖沿气体继电器汽流方向有1%～1.5%的升高坡度（制造厂规定不需安装坡度者除外）。
3.4.4变压器宽面推进时，低压侧应向外；窄面推进时，油枕侧一般应向外。
在装有开关的情况下，操作方向应留有1200mm以上的宽度。
3.4.5油浸变压器的安装，应考虑能在带电的情况下，便于检查油枕和套管中的油位、上层油温、瓦斯继电器等。
3.4.6装有滚轮的变压器，滚轮应能转动灵活，在变压器就位后，应将滚轮用能折卸的制动装置加以固定。
3.4.7变压器的安装应采取抗地震措施（稳装在混凝土地坪上的变压器安装见图2-65，有混凝土轨梁宽面推进的变压器安装见（图2-66）。
3.5附件安装：3.5.1气体继电器安装：3.5.1.1气体继电器安装前应经检验鉴定：3.5.1.2气体继电器应水平安装，观察窗应装在便于检查的一侧，箭头方向应指向油枕，与连通管的连接应密封良好。
截油阀应位于油枕和气体继电器之间。
3.5.1.3打开放气嘴，放出空气，直到有油溢出时将放气嘴关上，以免有空气使继电保护器误动作。
3.5.1.4当操作电源为直流时，必须将电源正极接到水银侧的接点上，以免接点断开时产生飞弧。
3.5.1.5事故喷油管的安装方位，应注意到事故排油时不致危及其它电器设备；喷油管口应换为割划有“十”宇线的玻璃，以便发生故障时气流能顺利冲破玻璃。
3.5.2防潮呼吸器的安装：3.5.2.1防潮呼吸器安装前，应检查硅胶是否失效，如已失效，应在115～120°温度烘烤8小时，使其复原或更新。
浅蓝色硅胶变为浅红色，即已失效；白色硅胶，不加鉴定一律烘烤。
3.5.2.2防潮呼吸器安装时，必须将呼吸器盖子上橡皮垫去掉，使其通畅，并在下方隔离器具中装适量变压器油，起滤尘作用。
3.5.3温度计的安装：3.5.3.1套管温度计安装，应直接安装在变压器上盖的预留孔内，并在孔内加以适当变压器油。
刻度方向应便于检查。
3.5.3.2电接点温度计安装前应进行校验，油浸变压器一次元件应安装在变压器顶盖上的温度计套筒内，并加适当变压器油；二次仪表挂在变压器一侧的预留板上。
干式变压器一次元件应按厂家说明书位置安装，二次仪表安装在便于观侧的变压器护网栏上。
软管不得有压扁或死弯弯曲半径不得小于50mm，富余部分应盘圈并固定在温度计附近。
3.5.3.3干式变压器的电阻温度计，一次元件应预埋在变压器内，二次仪表应安装值班室或操作台上，导线应符合仪表要求，并加以适当的附加电阻校验调试后方可使用。
3.5.4电压切换装置的安装：3.5.4.1变压器电压切换装置各分接点与线圈的联线应紧固正确，且接触紧密良好。
转动点应正确停留在各个位置上，并与指示位置一致。
3.5.4.2电压切换装置的拉杆、分接头的凸轮、小轴销子等应完整无损；转动盘应动作灵活，密封良好。
3.5.4.3电压切换装置的传动机构（包括有载调压装置）的固定应牢靠，传动机构的摩擦部分应有足够的润滑油。
3.5.4.4有载调压切换装置的调换开关的触头及铜辫子软线应完整无损，触头间应有足够的压力（一般为8～10kg）。
3.5.4.5有载调压切换装置转动到极限位置时，应装有机械联锁与带有限位开关的电气联锁。
3.5.4.6有载调压切换装置的控制箱一般应安装在值班室或操作台上，联线应正确无误，并应调整好，手动、自动工作正常，档位指示正确。
3.5.4.7电压切换装置吊出检查调整时，暴露在空气中的时间应符合表2-26的规定。
调压切换装置露空时间表2-263.5.5变压器联线：3.5.5.1变压器的一、二次联线、地线、控制管线均应符合相应各章的规定。
3.5.5.2变压器一、二次引线的施工，不应使变压器的套管直接承受应力（图2-67）；3.5.5.3变压器工作零线与中性点接地线，应分别敷设。
工作零线宜用绝缘导线。
3.5.5.4变压器中性点的接地回路中，靠近变压器处，宜做一个可拆卸的连接点。
3.5.5.5油浸变压器附件的控制导线，应采用具有耐油性能的绝缘导线。
靠近箱壁的导线，应用金属软管保护，并排列整齐，接线盒应密封良好。
3.6变压器吊芯检查及交接试验：3.6.1变压器吊芯检查：3.6.1.1变压器安装前应作吊芯检查。
制造厂有特殊规定者，1000kVA以下，运输过程中无异常情况者，短途运输，事先参与了厂家的检查并符合规定，运输过程中确认无损伤者，可不做吊芯。
3.6.1.2吊芯检查应在气温不低于0℃，芯子温度不低于周围空气温度、空气相对湿度不大于75%的条件下进行（器身暴露在空气中的时间不得超过16h）。
3.6.1.3所有螺栓应紧固，并应有防松措施。
铁芯无变形，表面漆层良好，铁芯应接地良好。
3.6.1.4线圈的绝缘层应完整，表面无变色、脆裂、击穿等缺陷。
高低压线圈无移动变位情况。
3.6.1.5线圈间、线圈与铁芯、铁芯与轭铁间的绝缘层应完整无松动。
3.6.1.6引出线绝缘良好，包扎紧固无破裂情况，引出线固定应牢固可靠，其固定支架应紧固，引出线与套管连接牢靠，接触良好紧密，引出线接线正确。
3.6.1.7所有能触及的穿心螺栓应联接紧固。
用摇表测量穿心螺栓与铁芯及轭铁、以及铁芯与轭铁之间的绝缘电阻，并做1000V的耐压试验。
3.6.1.8油路应畅通，油箱底部清洁无油垢杂物，油箱内壁无锈蚀。
3.6.1.9芯子检查完毕后，应用合格的变压器油冲洗，并从箱底油堵将油放净。
吊芯过程中，芯子与箱壁不应碰撞。
3.6.1.10吊芯检查后如无异常，应立即将芯子复位并注油至正常抽位。
吊芯、复位、注油必须在16h内完成。
3.6.1.11吊芯检查完成后，要对油系统密封进行全面仔细检查，不得有漏油渗油现象。
3.6.2变压器的交接试验：3.6.2.1变压器的交接试验应由当地供电部门许可的试验室进行。
试验标准应符合规范要求、当地供电部门规定及产品技术资料的要求。
3.6.2.2变压器交接试验的内容：a测量绕组连同套管的直流电阻；b检查所有分接头的变压比；c检查变压器的三相结线组别和单相变压器引出线的极性；d测量绕组连同套管的绝缘电阻、吸收比或极化指数；e测量绕组连同套管的介质损耗角正切值tgδ；f测量绕组连同套管的直流泄漏电流；g绕组连同套管的交流耐压试验；h绕组连同套管的局部放电试验；i测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻；j非纯瓷套管的试验；k绝缘油试验；l有载调压切换装置的检查和试验；m额定电压下的冲击合闸试验；n检查相位；o测量噪音。
3.7变压器送电前的检查：3.7.1变压器试运行前应做全面检查，确认符合试运行条件时方可投入运行。
3.7.2变压器试运行前，必须由质量监督部门检查合格。
3.7.3变压器试运行前的检查内容：3.7.3.1各种交接试验单据齐全，数据符合要求。
