建筑施工测量的方法
建筑工程施工测量施工方案、方法及技术措施.docx
建筑工程施工测量施工方案、方法及技术措施.docx1. 建筑工程施工测量施工方案、方法及技术措施1.1 施工测量的目的与意义建筑工程施工测量是指根据设计图纸和施工要求，通过对地形地貌、建筑物的尺寸、位置、形状等进行精确测量，为施工过程提供准确的基础数据和参考依据。
施工测量的目的是保证施工质量，确保施工过程与设计要求的一致性，并提供合理的施工方案。
1.2 测量仪器设备在建筑工程施工测量中常用的测量仪器设备包括全站仪、经纬仪、水准仪、测距仪、测深仪等。
这些仪器设备可以对建筑物的尺寸、位置、形状等进行准确测量，并能提供实时数据反馈。
1.3 测量方法建筑工程施工测量的方法包括传统测量方法和现代测量方法。
传统测量方法包括直尺测量、经纬仪测量和水准仪测量等。
现代测量方法包括全站仪测量、激光测距等。
根据具体的测量需求和施工要求，可以选择适合的测量方法。
1.4 施工测量技术措施为保证施工测量的准确性和可靠性，需要采取一系列技术措施。
首先，需要对测量仪器设备进行定期维护和校准，确保其工作正常。
其次，需要根据测量要求和工程特点进行测量点的设置和测量网的建立。
此外，还需要对测量数据进行质量控制和信息处理，确保施工过程中获得准确的测量数据。
1.5 附件本文档涉及的附件包括施工测量图纸、建筑物尺寸测量表格、测量仪器设备检修记录等。
1.6 法律名词及注释- 施工测量：指根据设计图纸和施工要求，通过对地形地貌、建筑物的尺寸、位置、形状等进行精确测量。
- 测量仪器设备：指用于测量建筑物尺寸、位置、形状等的仪器和设备，常见的有全站仪、经纬仪、水准仪、测距仪等。
- 传统测量方法：指以直尺和经纬仪等传统测量工具进行测量的方法。
- 现代测量方法：指以全站仪和激光测距等现代测量仪器进行测量的方法。
2. 建筑工程施工测量施工方案、方法及技术措施1. 目的与意义1.1 目的本文档旨在制定建筑工程施工测量方案，确保施工过程准确、高效，并保证施工质量与设计要求的一致性。
测绘技术中的建筑物测量方法介绍
测绘技术中的建筑物测量方法介绍建筑物测量是测绘技术中一个重要的领域，它涉及到了对建筑物的尺寸、形状和位置等参数的准确测量和记录。
在建筑设计、施工和监督过程中，准确的建筑物测量是确保建筑质量和合规性的重要保证。
本文将介绍几种常用的建筑物测量方法。
一、全站仪测量全站仪是目前建筑物测量中最常用的仪器之一。
它具有测角、测距和测高等功能，能够实现建筑物各种尺寸参数的快速测量。
使用全站仪进行建筑物测量，需要事先设置几个测量控制点，通过在这些控制点上测量角度和距离来确定建筑物的位置和尺寸。
通过综合测量数据，可以生成三维建筑物模型，为建筑设计、施工和管理提供可靠的基础数据。
二、激光测距仪测量激光测距仪是另一种常用的建筑物测量仪器。
它利用激光束发射和接收的时间差来计算距离，可以快速准确地测量建筑物的长度、宽度和高度等尺寸参数。
激光测距仪操作简便、测量速度快，特别适用于对建筑物内部空间的测量。
通过将多个测量数据整合，可以生成建筑物的平面图和立体模型，为建筑设计和改造提供参考依据。
三、摄影测量摄影测量是利用航空摄影或地面摄影的方法进行测量的一种技术。
对于大型建筑物或复杂场地，在现场进行传统测量可能存在困难，而摄影测量则可以通过摄影记录建筑物的影像，并利用影像处理软件进行测量和分析。
通过对建筑物影像进行校正和测量，可以获取建筑物的各种尺寸和形状参数。
摄影测量不仅适用于建筑物的外部测量，还可以应用于室内空间的测量和分析，为建筑设计和保护提供帮助。
四、地面控制点测量地面控制点是用于建筑物测量的重要参考点，通过在地面固定控制点，并进行精确测量，可以为建筑物的测量和定位提供基准。
地面控制点的建立需要使用测量仪器进行精确测量，并进行后续校正和处理。
在建筑物测量中，地面控制点的精度和密度对于测量结果的准确性起着至关重要的作用。
因此，合理设置和使用地面控制点是建筑物测量的重要环节。
总结起来，建筑物测量是测绘技术中的一个重要领域，准确的建筑物测量可以为建筑设计、施工和管理提供可靠的数据支持。
施工控制测量方法及要求
施工控制测量方法及要求一、施工控制测量的方法1.直接测量法：直接测量法是通过测量具体实体物体的尺寸、坐标或角度等信息来进行控制的方法。
例如，在土建工程中，可以通过测量基坑的深度、宽度和长度来控制土方开挖的进度；在装饰工程中，可以通过测量墙面的平整度和垂直度来控制砌体施工的质量。
2.间接测量法：间接测量法是通过测量物体影响因素的变化来进行控制的方法。
例如，在钢结构施工中，可以通过测量温度、湿度和风速等参数来把握焊接质量的控制。
3.使用仪器设备：如全站仪、经纬仪、电子水平仪等，借助于高精度测量设备实施控制测量。
这些设备能够提供高精度的测量结果，并通过计算机处理数据，提高施工的控制精度和效率。
4.基于GPS的测量：全球定位系统（GPS）是一种用卫星定位测量地球表面的方法，可以用于测量建筑物的位置和运动，是一种高精度的测量方法。
二、施工控制测量的要求1.精确性要求：施工控制测量应具备高精度和准确性，以保证施工的准确性和质量的可控性。
在测量过程中，应根据实际情况选择合适的测量方法和仪器设备，并严格按照操作规程进行操作，避免因操作不当导致的误差。
2.实时性要求：施工控制测量应具备及时反馈和控制的能力，以便及时调整施工计划和方案。
通过实时的测量数据和分析结果，可以及时发现问题和风险，采取有效措施进行调整，避免造成不可逆的错误和损失。
3.经济性要求：施工控制测量方法和仪器设备应具备经济性，既能满足测量要求，又能降低测量的成本。
在选择仪器设备时，应根据具体项目的需求和测量的精度要求进行评估，并进行合理的投资和运维成本分析。
4.环境适应性要求：施工控制测量方法和仪器设备应具备良好的环境适应性，能够适应各种复杂的施工环境和工程要求。
无论是在户外还是室内，无论是在高温还是低温的环境中，都能够正常运行和保持高精度的测量结果。
5.数据管理要求：施工控制测量数据应进行合理的管理和归档，以便于后续的数据分析和回顾。
建立合理的数据管理系统，可以有助于发现施工过程中的问题和风险，并为后续的工程管理和质量评估提供依据。

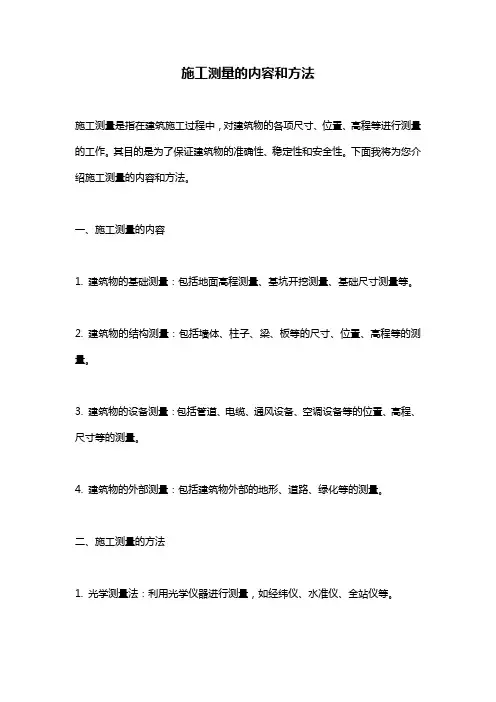

施工测量的内容和方法
施工测量的内容和方法
施工测量是指在建筑施工过程中，对建筑物的各项尺寸、位置、高程等进行测量的工作。
其目的是为了保证建筑物的准确性、稳定性和安全性。
下面我将为您介绍施工测量的内容和方法。
一、施工测量的内容
1. 建筑物的基础测量：包括地面高程测量、基坑开挖测量、基础尺寸测量等。
2. 建筑物的结构测量：包括墙体、柱子、梁、板等的尺寸、位置、高程等的测量。
3. 建筑物的设备测量：包括管道、电缆、通风设备、空调设备等的位置、高程、尺寸等的测量。
4. 建筑物的外部测量：包括建筑物外部的地形、道路、绿化等的测量。
二、施工测量的方法
1. 光学测量法：利用光学仪器进行测量，如经纬仪、水准仪、全站仪等。
2. 电子测量法：利用电子仪器进行测量，如全站仪、GPS等。
3. 机械测量法：利用机械仪器进行测量，如测距仪、测角仪等。
4. 手工测量法：利用简单的测量工具进行测量，如卷尺、量角器等。
在实际的施工测量中，通常采用多种测量方法相结合的方式进行，以保证测量的准确性和可靠性。
以上就是施工测量的内容和方法的介绍，希望能对您有所帮助。
施工测量的方法有哪些
施工测量的方法有哪些施工测量是指在建筑施工过程中，通过采集和分析地面、建筑结构、管线等要素的空间位置信息，确定建筑设计和施工的准确位置和尺寸的一项重要工作。
下面将介绍施工测量的主要方法。
1.全站仪测量方法全站仪是一种综合测量设备，通过测量仪器上的观测棱镜对测量目标进行观测，并记录其坐标信息。
全站仪可以实现各种测量任务，包括测量水平线、垂直线、水平角度、垂直角度和距离等。
该方法精确度高、操作简便，适用于各种测量场合，是施工测量的主要手段之一。
2.经纬仪测量方法经纬仪是一种测量仪器，通过测量地球表面某点的纬度和经度，确定该点在地球上的空间位置。
在施工测量中，经纬仪可以用来确定施工场地的平面位置，确定建筑物和结构的方位和位置，并进行管线走向的测定。
经纬仪测量方法准确度高，适用于大范围的测量任务。
3.水准仪测量方法水准仪是一种测量仪器，通过测量测点与起始基准点的高程差值，确定测点的高程。
在施工测量中，水准仪常用于测量地面高程、建筑物高度以及地下管线高程等。
水准仪测量方法准确度高，尤其适用于测量垂直高差较大的场合。
4.测量仪器辅助法在施工测量中，还可以使用一些测量仪器辅助进行测量。
例如，使用镜头测距仪来测量远距离目标的距离；使用激光测距仪来测量建筑物的高度和距离；使用电子经纬仪来测量建筑物方位等。
这些仪器可以提高测量效率和准确度，是施工测量中常用的辅助手段。
总结起来，施工测量的方法主要包括全站仪测量、经纬仪测量、水准仪测量以及测量仪器辅助法。
这些方法各具特点，可以根据实际需要选择合适的测量手段进行施工测量工作。
在实际应用中，通常会根据测量任务的具体要求和场地条件，综合考虑使用不同的测量方法，以保证施工测量的准确度和效率。
建筑施工测量放线的方法
建筑施工测量放线的方法建筑施工测量放线是指根据设计图纸和施工方案，在现场进行实际测量并标示出具体位置的过程。
放线是建筑施工的重要环节之一，准确的放线能够保证建筑施工的顺利进行，保证建筑物的准确度和稳定性。
下面将介绍几种常见的建筑施工测量放线的方法。
1.使用传统的尺度方法：这是最基本的测量放线方法之一，通过使用尺度或直尺来进行测量并标示出具体位置。
当需要测量直线距离时，可以使用直尺或尺度，确定起点和终点，通过绘制一条直线来确定具体位置。
当需要测量角度时，可以使用角度尺或转角尺，将其放置在需要测量的角度上，然后将角度标示出来。
尺度方法适用于简单的放线需求，但对于复杂的建筑布局，尺度方法的精度和准确度可能有所不足。
2.使用全站仪进行测量：全站仪是一种现代化的高精度测量仪器，它集合了测距、测角和测高的功能。
全站仪通过激光技术和电子仪表，能够精确地测量位置和角度，并将测量数据实时显示在仪器屏幕上。
使用全站仪进行测量放线可以大大提高精度和准确度，适用于复杂的建筑布局和大型工程项目。
使用全站仪进行测量放线的步骤如下：1)设置全站仪的工作模式，选择测距、测角和测地高的功能。
2)根据设计图纸和施工方案，确定需要测量的位置和角度。
3)使用全站仪进行测量，将测量数据实时显示在仪器屏幕上。
4)根据测量数据，在施工现场进行标示，确定具体位置。
3.使用三角测量法进行放线：三角测量法是一种经典的测量放线方法，主要用于测量不可直接测量的地方，如高层建筑的外墙等。
三角测量法利用三角形的性质，通过测量两个已知边长和夹角，计算出未知的边长和角度。
三角测量法的主要步骤包括测量两条已知边长、测量夹角和计算未知边长和角度。
三角测量法适用于无法使用尺度或全站仪进行测量的情况，但需要有一定的数学基础和测量经验。
4.使用导线放线法进行放线：导线放线法是一种基于直线和角度测量的放线方法，主要用于较长距离的测量放线。
导线放线法的主要步骤包括设置起点和终点，测量直线距离和测量角度。
建筑施工测量的方法
第一章建筑施工测量的方法第一节距离测量方法根据不同的精度要求，距离测量有普通量距和精密量距两种方法。
精密量距时所量长度一般都要加尺长、温度和高差三项改正数，有时必须考虑垂曲改正。
丈量两已知点间的距离，使用的主要工具是钢卷尺，精度要求较低的量距工作，也可使用皮尺或测绳。
一、普通量距（一）测距方法（二）精度要求二、精密量距（一）测距方法（二）零尺段的丈量（三）量距精度三、精密量距的几项改正数（一）钢尺尺长改正数的理论公式（二）温度改正（三）倾斜改正（高差改正）（四）垂曲改正如果钢尺在检定时，尺间按一定距离设有水平托桩，或沿水平地面丈量，而在实际作业时不能按此条件量距，须悬空丈量，钢尺必然下垂，此时对所量距离必须进行垂曲改正。
（五）拉力改正钢尺长度在拉力作用下有微小的伸长，用它测量距离时，读得的“假读数”必然小于真实读数，所以应在“假读数”上加拉力改正数，此改正数可用材料力学中虎克定律算出，而在弹性限度内，钢尺的弹性伸长与拉力的关系式为：通常，在实际量距离时所使用的拉力，总是等于钢尺检定时所使用的拉力，因而不需进行拉力改正。
（六）钢尺尺长方程式及其改正数表的编制和算例对于悬空状态下尺长方程式：第二节已知角度的测设方法第三节建筑物细部点的平面位置的测设方法放出一点的平面位置的方法很多，要根据控制网的形式及分布、放线的精度要求及施工现场的条件来选用。
一、直角坐标法从上述可见，用直角坐标法测定一已知点的位置时，只须要按其坐标差数量取距离和测设直角，用加减法计算即可，工作方便，并便于检查，测量精度亦较高。
二、极坐标法三、角度前方交会法角度前方交会法，适用于不便量距或测设点远离控制点的地方。
对于一般小型建筑物或管线的定位，亦可采用此法。
四、方向线交会法这种方法的特点是：测定点由相对应的两已知点或两定向点的方向线交会而得。
方向线的设立可以用经纬仪，也可以用细线绳。
五、距离交会法用距离交会法来测定点位，不须使用仪器，但精度较低。
建筑工程施工测量方法及仪器介绍
建筑工程施工测量方法及仪器介绍建筑工程施工测量是指在建筑施工过程中，使用仪器设备对施工现场进行测量、绘制图纸、确定线位置、标识固定点位等工作的过程。
它是确保建筑结构合理、施工精确的重要环节。
本文将介绍建筑工程施工测量的方法和常用仪器设备。
一、建筑施工测量的方法1.总路线测量方法：总路线测量是建筑施工测量的基础，通过总路线测量确定建筑物的大致位置和方向，从而提供给后续工序的施工导向。
总路线测量主要包括方位角测量、距离测量和高差测量等。
方位角测量：通过测定其中一方向与基准方向之间的夹角，确定建筑物的方向。
常用的方法有方位角法、转角法、坐标法等。
距离测量：在总路线上测量两点之间的距离，常用的方法有直接测距法、间接测距法、贯距法等。
高差测量：测量点的标高和高差，常用的方法有水准测量法和大地水准面测量法。
2.控制测量方法：控制测量是在总路线测量基础上进行，用来确定建筑物具体位置的测量工作。
控制测量主要有平面控制测量和垂直控制测量。
平面控制测量：测量建筑物平面位置和大小的工作。
常用的方法有：三线测量、坐标测量、定向测量等。
通过平面控制测量可以确定建筑物在平面上的坐标位置和面积大小。
垂直控制测量：测量建筑物的高度和标高的工作。
常用的方法有水准仪法、直角尺法等。
通过垂直控制测量可以确定建筑物的高程和标高。
仪器校准：为保证测量结果的准确性和可靠性，需要对使用的仪器进行校准。
常见的建筑施工测量仪器有：总站、经纬仪、水准仪、测距仪等。
对仪器进行校正可以提高测量效果，减小误差。
二、建筑施工测量仪器设备介绍1.总站：总站是建筑施工测量中最常用的仪器之一，它可以同时具备测量水平角、竖直角和斜距的功能。
总站的测量精度高、测量速度快、操作简便，被广泛用于建筑施工中的定位、标高、测量控制等工作。
2.经纬仪：经纬仪是测量方位角和高差最常用的仪器之一，通常用来测量建筑物的方位角和坐标位置，具有操作简单、高精度、稳定性强等特点。
3.水准仪：水准仪主要用于测量建筑物高差和标高，具有高精度、测量范围大、测量速度快等优点。
建筑工程施工测量方法
建筑工程施工测量方法1、测量工具准备本工程主要测量工具有：直读式电子全站仪2台，经纬仪3台，水准仪5台，激光自动安平铅垂仪3台，5m铝合金塔尺5根，10Om钢卷尺6把，所有工具仪器必须经法定计量部门检定合格后方可进场。
2、平面测量控制2.1总体控制系统思路：基坑开挖-基础筏板施工采用外控法施工，筏板以上采用内控法施工。
2.2根据总平面图及本工程的建筑结构设计特征以及甲方提供现场坐标位置点，确定建筑物的首级测量控制网。
2.3外控测量施工时，首级控制网以建筑物外轴线和交叉轴线为主要控制轴线,在适当坚固位置作好标记，以作为校核依据。
为了方便地上工程的施工测量，故轴线控制桩布置在基础施工范围外2-3m的平面上，并保护好各控制点不被破坏，要做有明显标记，定期检查。
每次放线时，将经纬仪架设在控制点上，后视另一相应的控制点，这样依次投出全部主控制线，然后依据主控轴线，用IOOm钢卷尺，按照施工图纸，分出各条轴线位置，每跨轴线误差应符合工程测量规范要求。
2.4内控测量施工时，为保证测量时视线的畅通无阻，在基础筏板混凝土施工完成后，根据外控基坑上外控制线，定出内控测量网，一般均在平行各轴线IiT1的位置建立控制线（可根据穿墙最少可适当调整）。
若有必要，场内控制点还可与场外设置的控制点进行联测，以便于进行检校和恢复。
该控制轴线的测设拟采用钢卷尺配合经纬仪，必要时采用测距仪配合经纬仪测定。
2.5筏板以上部分采用内控方法：平面控制网确定后，用经纬仪定出本工程各轴线及墙、柱位，并经复核后进行下一道工序施工。
筏板凝土浇筑后，楼内设置至少四个控制基点，分别于控制点位置预埋铁板，待混凝土有一定强度后，精确测出相应的控制点，用电钻在铁板上钻一直径2mm的小孔，控制基点要构成精确的矩形。
以上各楼层施工时，在对应于铁板位置作200X20OnIn1预留孔，利用自动安平铅垂仪，将二个控制点垂直传递到相应各楼层，再由此控制点连线与轴线的尺寸关系测设出各楼层轴线，继而定出墙位等。
建筑工程施工测量方案
建筑工程施工测量方案一、概述建筑工程施工测量是建筑工程施工中非常重要的环节，它直接影响到工程质量和安全。
本方案主要包括测量任务、测量基准和控制点的设立、测量方法、测量工具及仪器的选用、测量数据的处理等内容。
二、测量任务1. 基础测量：主要包括地面标高测量、基础桩位的测量、基坑开挖的监测等内容。
2. 结构测量：主要包括建筑物立柱、梁、板、墙体等结构的尺寸和位置的测量。
3. 室内装修测量：主要包括墙体、门窗、地面、天花板等室内装修的尺寸和位置的测量。
4. 其他特殊测量：根据具体工程需要进行不同的特殊测量，如弯管、标石等。
三、测量基准和控制点的设立1. 根据设计要求确定测量基准点，并在施工前进行验收和记录。
2. 根据建筑物的平面图和立面图确定控制点的设置位置，控制点必须符合建筑物的结构特点和建筑物的尺寸。
3. 测量基准点和控制点的设置应在测量前一天完成，确保能够开始正常测量。
四、测量方法1. 传统测量方法：包括传统的尺规、水准仪、经纬仪等测量方法。
适用于一些简单的测量任务。
2. 全站仪测量：全站仪是一种利用电子、光学和微机技术相结合的现代测量仪器，具有高精度、高效率和自动化的特点，适用于各种复杂建筑结构的测量。
3. GPS测量：如果建筑物较大，地形较为复杂，可以采用GPS测量方法，提高测量的精度和效率。
五、测量工具及仪器的选用1. 量具：包括钢尺、卷尺、水平尺等。
2. 仪器：包括全站仪、水准仪、经纬仪、GPS定位仪等。
3. 软件：选择适合的测量软件，提高测量的效率和准确度。
六、测量数据的处理1. 测量数据应进行及时、准确、完整的记录，包括基准点、控制点、测量点的坐标、标高等信息。
2. 对测量数据进行校核和验收，确保数据的准确性。
3. 对测量数据进行处理和分析，生成测量报告，并与设计单位进行对照，及时纠正错误。
七、施工测量的安全措施1. 测量人员必须经过专业培训和考核，具备测量工程的专业知识和技能。
2. 测量现场必须指定专人负责，确保测量工作的安全进行。
土建施工测量方案
土建施工测量方案一、引子土建施工测量是建筑施工过程中不可或缺的一环。
它通过测量和定位，为工程提供准确的数据基础。
本文将探讨土建施工测量方案的重要性、常见的测量方法以及测量过程中的注意事项。
二、土建施工测量方案的重要性土建施工测量方案对工程的顺利进行至关重要。
首先，它可以保证工程的设计和施工的一致性，避免出现偏差和错误。
其次，它可以帮助施工团队合理安排施工工艺和设备，提高工作效率。
最后，它可以在工程验收和质量评估阶段提供准确的数据，确保工程质量符合标准。
三、常见的土建施工测量方法1. 水平测量：水平测量主要用于测量地面和建筑物的水平位置关系，以及各种平台和基座的高度。
常见的水平测量仪器有自动水平仪、工程经纬仪等。
2. 垂直测量：垂直测量用于确定建筑物的高度和各个构件之间的垂直关系。
常用的垂直测量仪器有水准仪、测斜仪等。
3. 角度测量：角度测量主要用于确定建筑物各个部分之间的角度关系，如墙面、地板、楼梯等。
常见的角度测量仪器有全站仪、经纬仪等。
4. 长度测量：长度测量用于确定建筑物各个部分的长度和距离。
常用的长度测量仪器有测距仪、刻度尺等。
四、测量过程中的注意事项1. 仪器校准：在使用测量仪器之前，需要对其进行校准，以确保测量结果的准确性。
校准包括水平校准、垂直校准、角度校准等。
2. 环境影响：在进行测量时，要注意周围环境对测量结果的影响。
例如，强风、震动、光线等因素都可能对测量仪器的准确性造成干扰。
3. 数据处理：测量结果需要进行数据处理，以提取有用的信息。
数据处理包括数据校正、数据拟合、误差分析等。
4. 安全措施：在进行测量工作时，需要严格遵循安全操作规程，确保人员和设备的安全。
例如，在高空作业时要使用安全带，搬运重物时要注意防护措施。
五、结语土建施工测量方案是建筑施工过程中不可或缺的一环。
它可以为工程提供准确的数据基础，确保工程质量和进度的顺利进行。
因此，在施工前务必制定合理的测量方案，并严格执行测量过程中的注意事项，以保证工程顺利完成。
建筑工程施工测量方法及仪器介绍
建筑工程施工测量方法及仪器介绍建筑工程施工测量是指通过测量、比较和分析等手段，获得建筑工程实际情况和施工过程中各种参数的数值化结果，为施工提供准确的数据和信息支持。
施工测量的主要目的是确保施工过程的准确性、安全性和高效性，以及满足设计和监理的要求。
1.总平面测量：包括建筑物平面布局的控制、主体结构与标高的测量、沉降观测等。
2.立面测量：用于测量建筑物外墙的垂直性、尺寸、垂直度等。
3.功能测量：包括门窗的位置和尺寸测量、楼梯和扶手的高度、倾斜和踏步测量等。
4.室内测量：主要用于测量建筑物内部空间的尺寸、高度、坐标等，以确保各种设备和装置的布局和安装。
5.地下管线测量：用于测量建筑物地下排水管道、电力线缆、通讯线路等的位置、坡度、深度等。
建筑工程测量仪器介绍：1.全站仪：全站仪是测量建筑物水平和垂直方向的常用仪器，可以进行建筑物的布局、测量标高、测量水平面、曲线测量等。
2.激光测距仪：激光测距仪利用激光束测量物体之间的距离，可以准确测量建筑物的尺寸、高度等。
3.建筑水准仪：建筑水准仪用于测量建筑物的高程和水平度，可采用光电水准仪、照准水准仪等。
4.建筑测量仪：建筑测量仪是一种专门用于建筑工程测量的仪器，可以测量建筑物的尺寸、角度、高度等参数。
5.GNSS测量仪：GNSS（全球导航卫星系统）测量仪利用卫星信号进行测量，可用于建筑物的布局、坐标测量等。
除了上述介绍的常用仪器外，还有其他一些辅助仪器，如测量标尺、测量绳、测量棚、测量铁锤等，可以配合使用，提高施工测量的准确性和可靠性。
总之，建筑工程施工测量方法和仪器的选择应根据具体施工任务和需求来确定，同时还需结合实际施工情况和监理要求，保证施工测量工作的准确性和可靠性。
工程施工测量方式
工程施工测量是工程建设中不可或缺的重要环节，它为施工提供了准确的依据，保证了工程质量、进度和安全。
本文将详细介绍工程施工测量的方法及其在工程中的应用。
一、工程施工测量方法1. 控制测量控制测量是工程施工测量的基础，主要包括平面控制测量和高程控制测量。
平面控制测量是通过在工程现场设立一定数量的控制点，采用测量仪器（如全站仪、GPS 等）测定这些点之间的相互关系，建立平面控制网。
高程控制测量则是测定控制点的高程，以便为后续施工提供高程基准。
2. 放样测量放样测量是根据设计图纸，将工程所需的线条、平面、角度、高程等要素在实地进行标示。
放样测量分为平面放样和高程放样。
平面放样主要是确定建筑物的轮廓线、道路中心线等；高程放样则是确定建筑物、道路等的高程。
3. 施工过程测量施工过程测量是对工程施工过程中各个阶段进行连续测量，以保证工程按照设计要求进行。
主要包括开挖工程测量、立模与填筑放样、金属结构与机电设备安装测量、地下洞室测量、辅助工程测量等。
4. 施工监测施工监测是对工程施工过程中可能产生的变形、位移等进行监测，以确保工程安全。
施工监测主要包括外部变形监测、内部变形监测、地下水位监测等。
二、工程施工测量在工程中的应用1. 建筑工程在建筑工程中，工程施工测量为施工提供了准确的基准，保证了建筑物的位置、形状、尺寸等符合设计要求。
例如，在高层建筑施工中，通过施工测量控制楼层的标高、平面位置，确保建筑物的整体垂直度和水平度。
2. 道路工程在道路工程中，工程施工测量为道路的中心线、边线等提供了准确的定位，保证了道路的线形、宽度、纵坡等符合设计要求。
例如，在高速公路建设中，通过施工测量控制路线的方向、坡度，确保道路的平稳性和通行安全。
3. 水利工程在水利工程中，工程施工测量为水库、河道、水闸等建筑物提供了准确的控制，保证了工程的安全、稳定和效益。
例如，在水库建设中，通过施工测量控制大坝的垂直度、水平度，确保大坝的安全稳定。
施工测量方案
施工测量方案一、轴线控制桩的校测1、在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。
2、校测仪器采用测量精度2″级、测距精度2mm+2ppm 的全站仪。
二、平面放样测量1、轴线投测。
平面楼层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2 经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。
然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。
控制轴线标识示例：2、圆弧控制线放样。
圆弧线放样根据纵横轴线控制线进行，首先计算圆弧弦点与纵、横轴线的间距和垂距，然后以纵横轴线为依据放样弦点，最后将弦点连成弦线组成近似圆弧。
3、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理验线，验线合格后，进行下一步施工。
三、支立模板时的测量控制1、中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500mm 或+1000mm 标高线，控制模板平面位置及高度。
2、模板垂直度检测模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。
四、±0.00 以下结构施工中的标高控制1、高程控制点的联测。
在向基坑内引测标高时，首先联测高程控制网点。
经联测确认无误后，方可向基坑内引测所需的标高。
2、基坑标高基准点的引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。
标高基准点用红油漆标注在基坑侧面上，并标明数据。
3、施工标高点的测设。
施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。
施工标高点测设在墙、柱外侧立筋上，并用红油漆作好标记。
±0.00 以上施工测量一、平面控制测量本工程各建筑物±0.00 以上的轴线传递用激光经纬仪竖向投测法进行。
建筑工程施工阶段测量
一、施工控制网（建筑方格网）测量工作要点施工控制网是施工测量的基础，其主要任务是建立施工控制网，确保施工过程中的各个工序都能在准确的位置上进行。
在新建的大中型建筑场地上，施工控制网一般布置成正方形或矩形的格网，称为建筑方格网。
对于扩建工程或改建工程，当建立方格网有困难时，可采用导线网作为施工控制网。
施工控制网的设计原则如下：1. 根据建筑设计总平面图上各建筑物和构筑物布设，并结合现场实际情况进行合理布局。
2. 施工控制网坐标轴与建筑主轴线相一致或平行，便于设计和施工放样。
二、施工测量内容1. 施工控制网的建立：包括平面控制网和高程控制网，确保施工过程中的各个工序都能在准确的位置上进行。
2. 建筑物定位、基础放线及细部测设：将设计图纸上的建筑物平面位置、形状和高程标定在施工现场的地面上，指导施工人员进行施工。
3. 竣工测量：在工程完工后，对建筑物进行测量，确保其符合设计要求。
4. 施工期间变形观测：对施工过程中的建筑物、构筑物等进行变形观测，及时发现并处理问题，确保工程质量。
三、施工测量方法1. 已知长度的测设：将经纬仪安置在直线的起点上，标定直线的方向，陆续在地面上打入尺段桩和终点桩，并进行精密丈量。
2. 已知角度的测设：测设已知角度时，只给出一个方向，在地面上进行角度放样。
3. 建筑物细部点的平面位置测设：根据建筑物定位，进行细部点的平面位置测设。
4. 建筑物细部点高程位置的测设：采用水准测量方法，确定建筑物细部点的高程位置。
5. 倾斜线的测设：在施工过程中，对倾斜线进行测设，确保建筑物或构筑物的稳定性。
四、施工测量质量控制1. 严格执行测量规范，确保测量数据的准确性。
2. 定期对测量设备进行校验，确保其精度。
3. 加强测量人员培训，提高其业务水平。
4. 建立健全测量资料管理制度，确保测量资料的完整性和准确性。
总之，建筑工程施工阶段的测量工作是一项复杂而细致的工作，它关系到整个工程的质量、进度和安全。
建筑工地测量的要点
建筑工地测量的要点
1.地面测量：在建筑工地开始施工之前，需要进行地面测量确定工地的基准点。
这个过程包括确定地面高程、平整度和地形特征等。
工程测量仪器，如水准仪和经纬仪等，可用于测量高程和角度。
2.地基测量：地基测量是确定建筑物基础的重要步骤。
这涉及到测量土壤的力学特性、地下水位和地质特征等。
通过使用测斜仪和土壤钻孔机等仪器，可以了解地基的稳定性和承载能力，确保建筑物的稳定性。
3.建筑物尺寸测量：建筑物尺寸的测量是保证建筑物设计符合要求的重要环节。
建筑物的平面尺寸、高度、地面坡度和墙壁的角度等都需要进行测量。
工程测量仪器，如全站仪和测距仪，可以用于精确测量建筑物的尺寸。
4.建筑物位置测量：准确测量建筑物的位置对于建筑施工和最终的使用非常重要。
包括测量建筑物的定位、水平和垂直位置。
全站仪和GPS （全球定位系统）等测量仪器可用于测量建筑物的位置，并确保其与设计图纸相符。
5.管线测量：工地中的管线布置和连接是保证供水、排水和电力等要素顺利运行的基础。
在施工之前，需要进行精确的测量，确定管道的位置和高度，并与设计图纸进行对比。
测深表、测角仪和输电线测量仪等测量工具可用于测量管线位置和角度。
6.环境测量：环境测量是为了评估工地周围的环境条件和影响建筑物稳定性的因素。
这包括测量风速、气温、湿度和土壤含水量等。
这些信息可用于决定施工的最佳时间和方法。
总之，建筑工地测量的准确性对于建筑物的质量、安全性和稳定性至关重要。
通过使用适当的测量仪器和方法，并参照设计图纸进行对比，可以确保测量结果的准确性，并为施工提供基准点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑施工测量的方法
建筑施工测量通常采用以下几种方法：
1.全站仪测量：全站仪是一种高精度的测量仪器，可以同时测量水平角、垂直角和斜距等参数。
在建筑施工中，可以使用全站仪进行地形测量、基础、土方工程、建筑物的定位和高程测量等。
2.经纬仪测量：经纬仪是一种用于测量水平角和垂直角的仪器，通常用于大范围的方向测量和角度测量。
在建筑施工中，经纬仪可以用于测量建筑物的定位、方位角和坐标等参数。
3.水准仪测量：水准仪是一种用于测量高程差的仪器，主要用于测量建筑物或地面的高程。
在建筑施工中，水准仪可以用于确定建筑物的高度、地面的坡度和高程差等。
4.激光测距仪测量：激光测距仪可以通过发送激光信号并接收反射信号，来测量目标物体到测量仪的距离。
在建筑施工中，激光测距仪可以用于地面测量、墙面垂直度测量等。
5.钢带测量：钢带测量是一种传统的手工测量方法，通过使用钢带来测量建筑物的距离、线段的长度等。
在建筑施工中，钢带测量可以用于测量地面距离、墙体长度等。
这些测量方法可以根据需要选择和组合使用，以实现对建筑物的各种参数进行准确测量。
在进行测量时，需要注意仪器使用方法的正确性和测量过程中的精确性，以确保测量结果的准确性。
