潮流控制器结构组成
潮流控制器 电路原理
潮流控制器电路原理潮流控制器是一种用于控制电流的电子设备，它可以根据输入的控制信号来调节电流的大小和方向。
潮流控制器广泛应用于各种电气设备和系统中，例如电力系统、电动机控制、照明系统等。
潮流控制器的电路原理主要由一个或多个能够控制电流的器件（例如半导体器件）和一个控制电路组成。
当控制信号输入时，控制电路会根据输入信号的特性来调节器件的状态，进而控制电流的大小和方向。
常见的潮流控制器电路包括可控硅（thyristor）的电路、场效应管（FET）的电路和晶体管（transistor）的电路等。
可控硅是一种能够控制电流的特殊半导体器件，它由一个PN结和一个控制电极组成。
当控制电极施加正向偏置电压时，可控硅将导通，电流可以通过；而当控制电极施加负向偏置电压或无控制信号时，可控硅将截止，电流无法通过。
因此，通过控制电极施加不同的电压信号，可以控制可控硅导通或截止的状态，进而控制电流的大小和方向。
场效应管（FET）也是一种常见的用于潮流控制的器件。
它由一个栅极、源极和漏极组成。
当栅极施加适当的电压时，FET内部的电场会调节导电的通道的电阻，进而控制电流的流动。
通过改变栅极与源极之间的电压，可以调节通道的电阻，从而控制电流的大小和方向。
晶体管也是一种常见的潮流控制器器件，它由三个层叠的半导体构成。
通常有NPN型和PNP型两种结构。
晶体管的基极、发射极和集电极分别对应FET的栅极、源极和漏极。
通过控制基极与发射极之间的电压，可以控制集电极与发射极之间的电流流动，进而控制电流的大小和方向。
除了以上介绍的器件，潮流控制器的电路原理还涉及到其他的电子元件和电路。
例如电阻器、电容器、电感器等可以用于潮流控制器的电路设计中，以实现对电流的精确控制。
总之，潮流控制器是一种用于调节电流的电子设备。
它的电路原理主要由一个或多个能够控制电流的器件和控制电路组成。
常见的潮流控制器电路包括可控硅的电路、场效应管的电路和晶体管的电路等。
第八章 统一和间接潮流控制器
8 组合型补偿器：统一潮流控制器和线间潮流控制器8.1 引言前面已对输电线路3个运行参数中每一种参数的独立控制分别都进行了描述，这些参数包括输电电压、阻抗和相位角，它们决定了输电线路的运行特性。
从中可以看出，有两种不同的技术途径来实现其控制，只要功能配置齐全，这两种途径均能解决输电系统的补偿和控制问题。
图8-1 常规晶闸管控制的FACTS控制器第1种控制器组合采用常规晶闸管开关阀的无功补偿和抽头调压变压器作为控制器件，图8-1即为这组中典型的几个控制器，它们包括静止无功补偿器(SVC)、晶闸管控制串联电容器（TCSC）及晶闸管控制电压调节器和相位角调节器(TCVR和TCPAR)。
在电路结构上，它们与断路器开关电容器、电抗器和机械抽头调节器是相似的，但前者具有更快的响应速度，并且是在更为复杂的控制下运行。
图8-2基于电压型变流器的FACTS控制器组合第2种控制器组合运用自换相电压型开关变流器，它们能快速地实现静止同步电压源的控制。
如图8-2所示，这一组控制器中包含静止同步补偿器(STATCOM)、静止同步串联补偿器(SSSC)、静止同步电压和相角调节器，它们的运行特性和性能与理想的同步电机相似，几乎能提供实时的响应速度和控制特性。
当它们挂在电网上并联运行时，几乎可以做到与系统电压无关；或当它们串联在线路中时，也能做到与输电电流无关。
但在实际应用中，一般不太用“同步电压调节器”和“同步相角调节器”这两个名词，因为这两个功能通常都能包含在其它控制器之中。
这两种方法最主要的区别在于产生无功功率和交换有功功率的能力不同。
在第1种控制器中，不同的FACTS控制器具有不同的有功和无功交换能力。
如无功补偿器（如SVC和TCSC）不能与交流系统交换有功功率；而对于调节器（如TCVR和TCPAR)而言，若忽略自身的损耗，尽管它们能与交流系统交换有功和无功功率，但它们却不能够产生无功功率，因而也不能提供无功补偿。
第2种控制器与同步发电机的能力相似，在它们与交流系统交换有功和无功功率的同时，它们还能够自动产生或吸收用于交换的无功功率，在实现这些相应功能时，也无需交流电容器或交流电抗器。
潮流控制器 电路原理

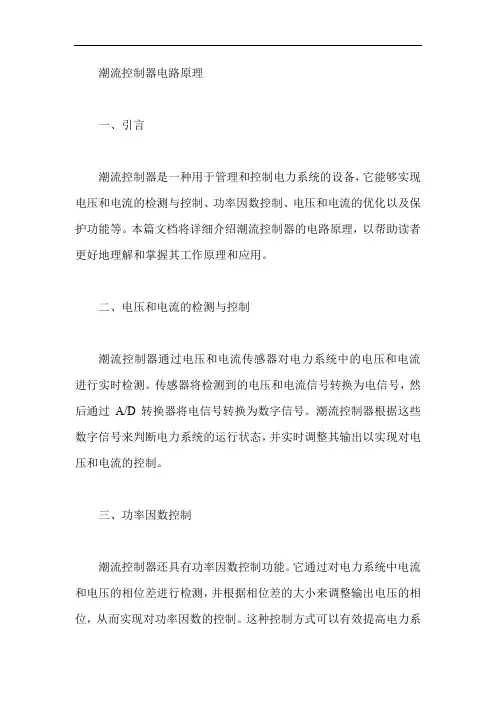

潮流控制器电路原理一、引言潮流控制器是一种用于管理和控制电力系统的设备，它能够实现电压和电流的检测与控制、功率因数控制、电压和电流的优化以及保护功能等。
本篇文档将详细介绍潮流控制器的电路原理，以帮助读者更好地理解和掌握其工作原理和应用。
二、电压和电流的检测与控制潮流控制器通过电压和电流传感器对电力系统中的电压和电流进行实时检测。
传感器将检测到的电压和电流信号转换为电信号，然后通过A/D转换器将电信号转换为数字信号。
潮流控制器根据这些数字信号来判断电力系统的运行状态，并实时调整其输出以实现对电压和电流的控制。
三、功率因数控制潮流控制器还具有功率因数控制功能。
它通过对电力系统中电流和电压的相位差进行检测，并根据相位差的大小来调整输出电压的相位，从而实现对功率因数的控制。
这种控制方式可以有效提高电力系统的效率，减少无功功率的损耗。
四、电压和电流的优化潮流控制器还具有电压和电流优化的功能。
它通过对电力系统中电压和电流的波形进行检测和分析，发现其中的谐波成分，并通过相应的算法对谐波进行抑制或消除。
这种优化方式可以有效提高电力系统的稳定性和可靠性，减少谐波对电力系统的影响。
五、保护功能潮流控制器还具有保护功能。
它通过对电力系统中电压和电流的异常情况进行检测和分析，及时发现并处理异常情况，以保护电力系统的正常运行。
同时，潮流控制器还具有过流保护、过压保护等功能，以确保电力系统的安全运行。
六、通信功能潮流控制器还具有通信功能。
它可以通过串口、以太网等方式与其他设备进行通信，实现数据的传输和控制。
这种通信方式可以有效提高电力系统的智能化程度，实现远程监控和管理。
七、总结潮流控制器作为一种重要的电力系统设备，具有电压和电流的检测与控制、功率因数控制、电压和电流的优化以及保护功能等功能。
它的电路原理基于对电力系统中电压和电流的实时检测和分析，通过相应的算法和控制策略实现对电力系统的优化和控制。
同时，潮流控制器还具有通信功能，可以实现与其他设备的远程通信和控制。
统一潮流控制器的控制原理
统一潮流控制器的控制原理
统一潮流控制器（Unified Power Flow Controller，UPFC）是一种灵活交流输电系统控制装置，可以在电力系统中实现对电流、电压和潮流的全面控制。
其控制原理包括以下几个关键方面：
电压控制：UPFC通过调整系列变压器的输出电压来实现对电力系统中的电压控制。
通过改变相位角和幅值，UPFC可以调整电压水平。
电流控制：UPFC能够控制在它所连接的线路上的电流。
通过调整并联变流器的输出电流，UPFC可以实现对线路电流的控制，从而改变功率流向。
相位角控制：UPFC通过调整并联变流器和系列变压器的相位角来控制线路上的相位差。
这对于优化功率流和改善系统稳定性非常重要。
潮流控制：UPFC可以调整线路上的潮流分布。
通过同时控制电压和相位差，UPFC可以引导潮流沿着所需的路径流动，以减轻拥塞或实现潮流分配的优化。
动态响应：UPFC能够在电力系统中提供快速的动态响应。
通过即时调整输出，它可以应对系统的瞬时变化，提高系统的稳定性和动态性能。
协调控制：UPFC可以与其他FACTS（柔性交流输电系统）设备和调度系统协调工作，以实现整体电力系统的优化。
UPFC的控制原理基于先进的电力电子技术，通过调整变压器和变流器的参数来实现对电流和电压的全面控制。
这种灵活性使UPFC 成为提高电力系统性能、减轻拥塞和改善稳定性的有力工具。
UPFC统一潮流控制器
UPFC的结构
并联侧的工作原理 统一潮流控制器并联侧的调节目的有二：一是有功调节， 即稳定直流侧大电容上的电压，从电网吸取有功功率补充 串联侧所需要的有功功率和整个UPFC的有功功率消耗； 二是无功调节，即可以输出无功功率以稳定接入点的端电 压。
并联侧的工作原理 1.无功功率控制模式 在无功功率控制模式下，根据给定值感性或容性无功 的需求，将其转化为无功电流的给定值，将给定值与电流 实际值进行比较，将差值转化为电压作为并联变流器的输 入信号。并联部分可以向系统发送或吸收一定的有功功率 以维持直流电容电压的稳定和满足系统内部的有功功率损 耗。 2.节点电压控制模式 在电压控制模式下，并联部分可以控制接入点的电压， 使其维持在给定值。
UPFC（统一潮流控制器）
Unified Power Flow Controller
报告人：孙冲
• FACTS控制器
FACTS控制技术经数十年的不断发展完善，实现的功能也 日趋强大，FACTS家族也由最初的几种发展到现在的数 十种。最初，FACTS控制技术采用反并联晶闸管控制结 构，这种技术的应用主要有静止无功补偿器(SVC)、可控 串联补偿器（TCSC）、可控移相器（TCPS）等。随着 电力电子技术的进步，出现了基于GTO电压源换流器的新 一代FACTS控制器，主要有串联潮流控制器(SPFC)、静 止移相器(SPS）、高级无功发生器(ASVC)、统一潮流控 制器(UPFC)等，以及最新一代新型控制器：线间潮流控 制器(IPFC)、广义统一潮流控制器(GUPFC)。
3）UPFC对线路谐波的影响
可以看出UPFC对电能质量是有明显的改善作用，对电力 谐波也起到一定的抑制作用，但是必须选取合适的参数， 并加上滤波器，才可以把UPFC向系统注入的谐波减到最 小。
新型统一潮流控制器(UPFC)的研究

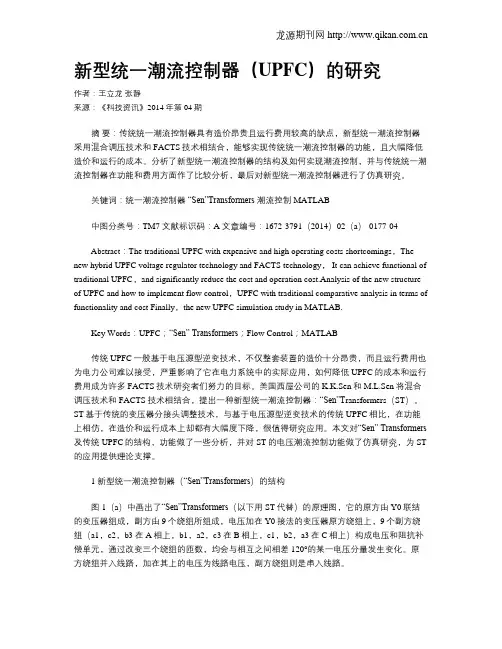

新型统一潮流控制器（UPFC）的研究作者：王立龙张静来源：《科技资讯》2014年第04期摘要：传统统一潮流控制器具有造价昂贵且运行费用较高的缺点，新型统一潮流控制器采用混合调压技术和FACTS技术相结合，能够实现传统统一潮流控制器的功能，且大幅降低造价和运行的成本。
分析了新型统一潮流控制器的结构及如何实现潮流控制，并与传统统一潮流控制器在功能和费用方面作了比较分析，最后对新型统一潮流控制器进行了仿真研究。
关键词：统一潮流控制器“Sen”Transformers 潮流控制 MATLAB中图分类号：TM7 文献标识码：A 文章编号：1672-3791（2014）02（a）-0177-04Abstract：The traditional UPFC with expensive and high operating costs shortcomings，The new hybrid UPFC voltage regulator technology and FACTS technology， It can achieve functional of traditional UPFC，and significantly reduce the cost and operation cost.Analysis of the new structure of UPFC and how to implement flow control，UPFC with traditional comparative analysis in terms of functionality and cost Finally，the new UPFC simulation study in MATLAB.Key Words：UPFC；“Sen” Transformers；Flow Control；MATLAB传统UPFC一般基于电压源型逆变技术，不仅整套装置的造价十分昂贵，而且运行费用也为电力公司难以接受，严重影响了它在电力系统中的实际应用，如何降低UPFC的成本和运行费用成为许多FACTS技术研究者们努力的目标。
7 统一潮流控制器
U+Upq
Upq Qpq Us Upq
P I
Ux X
ρ Ur Upq
Ux Ux0 Ur
Useff=Us +Upq
Useff
δ δ0
传输功率P和受端提供的无功功率-jQr之和为：
U x + U pq − U r P − jQ r = U r jX
*
jπ / 2 j = e = −1 “ *” 表示共轭复数，
ìUPFC传输功率控制范围很宽，与传输角 δ无关
Upq Qpq Us Upq
P I
Ux Us X Ur Ppq Upq ρ pq Upq Useff I
Ux X
Ur
Useff=Us +Upq
Ux Us δeff δ Ur I
ρ Upq
Ux Ux0 Ur
Useff
Useff
δ δ0
‡电压矢量Upq可控幅值范围
Useff Us +σ -σ δ δ0
7.2.4.1 UPFC与可控串联补偿器的比较 l静止同步串联补偿器 在线路中注入一个连续可变的串联补偿电压，该电 压与线路电流正交。 l晶闸管控制的串联电容器 一个或多个模块的串联组合，每个模块都是由一个 电抗器和与之并联的晶闸管组合而成，只要改变串 联补偿电抗的幅值就可改变补偿电压。
U P0 (δ ) = sin δ 式中： X U2 Q0 r (δ ) = − (1 − cos δ ) X 在任一传输角δ下有功功率和无功功率的可控范围 分别为：
2
P0 (δ ) −
U ⋅ U pq maxபைடு நூலகம்X
≤ P0 (δ ) ≤ P0 (δ ) +
U ⋅ U pq max X
UPFC的原理与应用实例
UPFC 的原理与应用实例1、 UPFC 的工作原理图 1 为统一潮流控制器（Unified power flow controller ，UPFC ）的原理图。
由图可以看出UPFC 装置可以看成是由STATCOM 装置和SSSC 装置的直流侧并联而成。
基于变流器的并联型补偿器，如STATCOM 装置，它可以有效地产生无功电流，补偿系统无功功率，维持节点的电压，但是对线路的电压补偿能力较弱；而基于变流器的串联补偿装置，如SSSC 装置，可以有效地补偿输电线路的电压，控制线路的潮流，但是对无功电流的补偿能力不强。
将两个装置综合起来，便组成了UPFC 装置。
它既具有很强的补偿线路电压能力，又有很强的补偿无功功率的能力。
而且还具有在四个象限内吸收、发出有功功率，也可以吸收发出无功功率的作用，具有非常强的控制线路潮流的能力。
sU U 输电线图1 UPFC 的原理图在图1中，右侧的串联部分主要实现的功能有：控制补偿电压Uc 的大小Uc 与相角ρ，相当于可控的同步电压源；并联部分的功能是：提供或者吸收有功功率，为串联部分提供能量支持及进行无功补偿。
因此，UPFC 有多种控制功能：电压调节、串联补偿、相角调节、多功能潮流控制，这也说明了UPFC 具有很强的灵活性。
UPFC 各种功能的实现取决于其控制方法，使用良好的控制方法，可以提高UPFC 改善电力系统的稳定性和传输能力。
从图1就可以看出，UPFC 的控制系统分为两部分，即并联部分的控制和串联部分的控制，其中并联部分的控制目标是使UPFC产生适当的补偿电流矢量i c并维持直流侧电压的稳定，而串联部分的控制目标是使UPFC产生所需要的补偿电压矢量u cref。
图2为串联部分的控制框图。
通过给定串联部分输出的有功功率和无功功率参考值及系统的电压，可以计算出串联部分输出的有功电流分量和无功电流分量的参考值（ip*，iq*）；将UPFC装置串联部分的实际输出有功电流分量（ip，iq）和无功电流参考值比较产生差值，产生的差值经过PI放大器放大，可以得到串联部分补偿电压的大小和相位；限幅器的使用可以防止串联部分出现超限值和低限值补偿，通过锁相环获得系统电压的相角，来计算出串联变流器实际补偿电压的大小和相位，补偿电压的大小和相位产生相应的驱动脉冲来控制变流器的开关器件。
upfc工作原理
upfc工作原理你知道 UPFC 吗？这可是个相当厉害的角色！UPFC 呢，全称叫做统一潮流控制器。
想象一下，电力就像一群调皮的小精灵，在电线里跑来跑去。
有时候它们跑得乱了套，有的地方多，有的地方少，这可就麻烦啦！这时候 UPFC 就闪亮登场啦！UPFC 就像是一个超级厉害的电力交通警察。
它能灵活地控制电流和电压，让电力小精灵们乖乖听话，按照我们想要的方式流动。
它是怎么做到的呢？其实啊，UPFC 有两个重要的部分，一个是串联部分，另一个是并联部分。
先说串联部分吧，这就好像是给电力小精灵们设置了专门的通道。
它可以调节电流的大小和相位，就像是调整通道的宽窄和方向，让电流乖乖地按照我们期望的路线走。
比如说，某个地方需要更多的电流，串联部分就会加大电流的输送；要是某个地方电流太多了，它又能把电流减小，是不是很神奇？再来说说并联部分，这就像是一个电力的大仓库。
它能控制电压的大小和相位，根据需要给系统提供或者吸收无功功率。
就好比仓库里的货物，多了就存起来，少了就拿出来补充。
而且哦，UPFC 反应速度超级快！就像闪电一样迅速。
不管电力系统怎么变化，它都能瞬间做出反应，调整电流和电压，保证电力的稳定供应。
比如说，当电网突然出现了大的负荷变化，UPFC 能在眨眼之间就调整好电力的分配，让灯光不会闪烁，机器不会突然停机。
你看，UPFC 就像是电力世界里的超级英雄，默默地守护着我们的光明和便利。
有了它，我们的电才能稳定又可靠，让我们的生活不受停电的困扰，能尽情地享受各种电器带来的快乐。
它不断地努力工作，从不喊累，真的是太厉害了！总之呢，UPFC 就是通过巧妙地控制电流和电压，让电力系统变得更加稳定、高效，为我们的生活带来了好多好多的便利。
希望你也能喜欢这个神奇的电力小卫士！。
双电源备用供电型通用潮流控制器【精编】
双电源备用供电型通用潮流控制器刘海波,毛承雄,陆继明,王 丹(华中科技大学电气与电子工程学院,武汉430074)摘 要:传统的U PFC 中的潮流控制和有功功率补偿只是在同一线路上的电源和负载之间进行,因而其潮流控制能力和有功功率补偿的额度有限,不能实现不间断供电。
为解决这一缺陷,提出了一种双电源备用供电型通用潮流控制器,该系统由4个共用一条直流母线的变换器构成。
在介绍了其数学模型并分析了其主要功能后,详细讨论了其控制策略。
MA TL AB/SIMUL IN K 环境下仿真研究的结果表明:双电源备用供电型通用潮流控制器能有效提高电力系统的供电可靠性,可实现不间断供电,且能够实现有功功率在不同电源和负载之间的相互补偿。
关键词:双电源;备用;并联;潮流控制;通用潮流控制器;不间断供电中图分类号:TM712文献标志码:A 文章编号:100326520(2007)0520094205基金资助项目:教育部新世纪优秀人才支持计划项目(NCET 20420710)。
Program Supported by New Century Excellent Talent s in Uni 2versity (NCET 20420710).Dual 2pow er 2supply B ackup Supply Type G eneralized Pow er Flow ControllerL IU Hai 2bo ,MAO Cheng 2xiong ,L U Ji 2ming ,WAN G Dan (School of Elect rical and Elect ronic Engineering ,Huazhong U niversityof Science and Technology ,Wuhan 430074,China )Abstract :A dual 2power 2supply backup supply type generalized power flow controller (DPS 2GPFC )is proposed in this paper.The proposed system consists of two shunt converters and two series converters ,and the four converters work together by using a shared DC bus.Its mathematical model is developed ,and its main f unctions are analyzed.A simple decoupling control strategy is also discussed in detail.The proposed control scheme is as follows ,the se 2ries converters operate as a voltage source to regulate active and reactive power of the transmission line.The shunt converters operate as a current source to regulate the bus voltage and DC capacitor voltage at the desired level.The proposed system can improve power system reliability effectively ,and provide uninterrupted power supply ,also the desired active power compensation can be realized among the different power supplies and loads.The operation of the proposed system was verified through simulations based on the proposed simple control scheme.The simulation results based on MA TL AB/SIMUL IN K are presented to verify the good performance of the proposed system and the feasibility of the proposed control scheme.K ey w ords :dual 2power 2supply ;backup ;parallel ;power flow control ;generalized power flow controller (GPFC );uninterruptible power supply0 引 言随着互联电力系统规模的不断扩大,电网结构日益复杂,其运行灵活性、可控性、可靠性以及稳定性成为迫切需要解决的问题。
统一潮流控制器
基于MATLAB的统一潮流控制器（UPFC）的建模与应用摘要：本文首先综述了统一潮流控制器的发展历史和现状，然后详细分析了统一潮流控制器的基本原理和工作模式，并依此建立了统一潮流控制的动态数学模型，该模型考虑到直流环节电容储能的动态变化过程，从而使其更适合于系统的动态特性分析。
在MATLAB/SIMULINK的环境下，建立了UPFC仿真模型，对UPFC的稳态调节性能和动态响应特性进行了仿真分析，仿真结果表明本论文所推导的统一潮流控制器数学模型以及控制策略的正确性，能够实现UPFC的各种基本控制功能，快速正确地响应系统要求.关键词：统一潮流控制器；潮流控制THE MODELING AND APPLICATION OF THE UNIFIED POWER FLOW CONTROLLERBASED ON THE MATLABQIAN Mei-hong(1.School of electric power, Inner Mongolia University of Technology, Jinchuan Development Zone Hohhot 010080, China)Abstract: A general description of the development and actuality of the Unified Power Flow Controller(UPFC) around the world are given in this Paper at first.Then the basic principle and mode of operation are analyzed detailedly, upon these the model of UPFC built up in this paper in which the dynamic performance of the DC link coupling two parts of the UPFC with transmission line is considered makes it more proper for dynamic characteristic analysis.The model of power distribution systems and UFPC is set up by simulink tools in MATLAB, Based on this model, this paper ranalyzes the power flow regulative performance in stable and dynamic responses.The simulative results validate the validity of mathematical model and control strategy.Moreover, with the proposed control, UPFC is capable to achieve control functions and can respond quickly and accurately to the demands of power system.Key words: PSS parameter; low frequency oscillation; phase-frequency characteristic; step response中图分类号：TM712 文献标识：B 文章编号：0 引言随着电力系统的不断发展，运行方式的复杂多变，新的大容量机组和自动调节控制装置的投入，各种控制系统和机械一电气系统间的相互作用，以及对电力系统供电安全性的要求日益提高，对电力系统稳定性的研究提出了一系列的急待解决的问题。
统一潮流控制器UPFC简介修订稿
统一潮流控制器U P F C简介公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]1. UPFC 的原理和功能简述2.1 UPFC 的原理简述UPFC 的原理结构如图2-1所示。
图2-1中并联换流器的作用相当于静止同步补偿器（STATCOM ），串联换流器的作用相当于静止同步串联补偿器（SSSC ），两者通过直流电容上的电压dc V 提供电源，其中有功功率可以在2个换流器的交流端向任一方向自由流动，并且可以在其交流输出端独立的发出或吸收无功功率。
E V s图2-1 UPFC 的原理结构并联换流器在公用直流联结处提供或吸收串联换流器所需要的有功能量，经换流后到交流端送入与输电线路并联的变压器，因此在稳态时，不考虑自身损耗，UPFC 的两侧有功功率相等，直流电容器既不发出也不吸收有功功率，电压dc V 保持恒定。
同STATCOM 原理相同，并联换流器能够可控的产生或吸收无功功率，当系统需要时，可为线路提供动态无功补偿；串联换流器可控制B V 保持为0和max B V 以内，并且使相角B ϕ保持在0和360︒之间，并通过串联变压器将电压B V 叠加到线路电压上。
通过控制B V 的幅值和相角，UPFC 就可实现传统的电力传输中的串联补偿和移相等功能。
UPFC 的详细原理可见附录A 。
2.2 UPFC 的功能UPFC 是由串联补偿的SSSC 和并联补偿的STATCOM 有机结合构成的新型潮流控制装置，能同时调节线路阻抗、节点电压幅值和相位，仅通过控制规律的改变，就能实现并联补偿、串联补偿和移相等多种功能，达到优化系统潮流分布、最大化电网传输能力、改善系统动态响应性能等目的。
s pqU U ••+pqU •s pq U ••+s pq U ••+(a)(b)(c)(d)图2-2 UPFC 主要控制功能图2-2为UPFC 的各种控制功能。
图2-2(a)为电压调节功能，即UPFC 串联注入电压与送端电压的方向相同或相反，即只调节电压的幅值，不改变电压的相位。
柔性交流输电工程
自动控制模式下，调节分接头位置，使得换流器调制比位于规定范围内， 分接头每改变一档，引起的调制比变化应在技术规范书要求范围内。
柔性交流输电工程
2020年
一、统一潮流控制器
1、概述 2、设备试验 3、分系统试验 4、接入系统试验
目录
二、分级式可控高抗 三、磁控式可控高抗 四、静止式动态无功补偿器 五、链式静止同步补偿器 六、故障电流限制器
一、统一潮流控制器
1 、概述
总的部分 、、、、、 UPFC能分别控制有功、 无功和电压，可优化系统 运行、提高系统暂态稳定、 阻尼系统振荡。它由两个 （或多个）共用直流母线的 电压源型变换器组成，VSC I 通过并联变压器并联接入系统，除了向VSC II 提供有功功率外，还可向系统吸收或注入无功功率，可看作是可控的 STATCOM。VSC II 通过串联变压器串联接入系统，向线路注入串联电压，控 制线路的潮流，可看作是可控的静止同步串联补偿器（SSSC)。
（3）换流器空载电压发生试验
空载电压发生试验用来检验阀组耐压能力，触发回路、充电回路和放电回路工作的 正确性。通过直流充电电源对功率模块的电容器进行充电后，对功率器件发送触发和控 制信号，使其输出工频电压，检查输出电压的极性和幅值正确。测量控制系统延时，并 校正控制系统数据处理延时所引起的相角差。同时，通过监测控制系统检查功率模块反 馈的状态和直流电容器电压等信息完整、正确。随后电容器通过放电回路进行放电，以 检查放电回路功能正确。
（2）直流母线；
统一潮流控制器(UPFC)简介
1. UPFC 的原理和功能简述2.1 UPFC 的原理简述UPFC 的原理结构如图2-1所示。
图2-1中并联换流器的作用相当于静止同步补偿器（STATCOM ），串联换流器的作用相当于静止同步串联补偿器（SSSC ），两者通过直流电容上的电压dc V 提供电源，其中有功功率可以在2个换流器的交流端向任一方向自由流动，并且可以在其交流输出端独立的发出或吸收无功功率。
E V s图2-1 UPFC 的原理结构并联换流器在公用直流联结处提供或吸收串联换流器所需要的有功能量，经换流后到交流端送入与输电线路并联的变压器，因此在稳态时，不考虑自身损耗，UPFC 的两侧有功功率相等，直流电容器既不发出也不吸收有功功率，电压dc V 保持恒定。
同STATCOM 原理相同，并联换流器能够可控的产生或吸收无功功率，当系统需要时，可为线路提供动态无功补偿；串联换流器可控制B V 保持为0和max B V 以内，并且使相角B ϕ保持在0和360︒之间，并通过串联变压器将电压B V 叠加到线路电压上。
通过控制B V 的幅值和相角，UPFC 就可实现传统的电力传输中的串联补偿和移相等功能。
UPFC 的详细原理可见附录A 。
2.2 UPFC 的功能UPFC 是由串联补偿的SSSC 和并联补偿的STATCOM 有机结合构成的新型潮流控制装置，能同时调节线路阻抗、节点电压幅值和相位，仅通过控制规律的改变，就能实现并联补偿、串联补偿和移相等多种功能，达到优化系统潮流分布、最大化电网传输能力、改善系统动态响应性能等目的。
s pqU U ••+pqU •s pq U •+s pq U ••+(a)(b)(c)(d)图2-2 UPFC 主要控制功能图2-2为UPFC 的各种控制功能。
图2-2(a)为电压调节功能，即UPFC 串联注入电压与送端电压的方向相同或相反，即只调节电压的幅值，不改变电压的相位。
图2-2(b)为串联补偿功能，补偿电压与线路电流的相位垂直。
统一潮流控制器(UPFC)简介
精心整理1. UPFC 的原理和功能简述1.1 UPFC 的原理简述UPFC 的原理结构如图2-1所示。
图2-1中并联换流器的作用相当于静止同步补偿器（STATCOM ），串联换流器的作用相当于静止同步串联补偿器（SSSC ），两者B V E V sV 的并联换流器在公用直流联结处提供或吸收串联换流器所需要的有功能量，经换流后到交流端送入与输电线路并联的变压器，因此在稳态时，不考虑自身损耗，UPFC 的两侧有功功率相等，直流电容器既不发出也不吸收有功功率，电压dc V 保持恒定。
同STATCOM 原理相同，并联换流器能够可控的产生或吸收无功功率，当系统需要时，可为线路提供动态无功补偿；串联换流器可控制B V 保持为0和max B V 以内，并且使相角B ϕ保持在0和360︒之间，并通过串联变压器将电压B V 叠加到线路电压上。
通过控制V的幅值和相角，UPFC就可实现传统的电力传输中的串联补偿和移相等功能。
BUPFC的详细原理可见附录A。
1.2UPFC的功能UPFC是由串联补偿的SSSC和并联补偿的STATCOM有机结合构成的新型潮流控制装置，能同时调节线路阻抗、节点电压幅值和相位，仅通过控制规律的改变，就图2-2(b)合。
标。
能够改善系统阻尼，提高功角稳定性。
2.UPFC工程应用现状自从UPFC技术发明之后，美国、德国、韩国等国的大公司和研究机构先后研制了三套高电压、大容量的UPFC装置，并已经在电力系统中实际运行。
本节对这三套UPFC装置的工程背景、系统构成等情况进行简单介绍。
3.1美国INEZ地区UPFC工程（1）工程概况美国电力公司（AEP）与美国电力研究院（EPRI）、西屋公司合作，研制了世界上第一套UPFC装置（138kV、320MVA），安装在东肯塔基州的Inez变电站，于1998年6月投运，大幅提高了电网输送能力和电压稳定性。
系统，作为AEP（图3-1INEZUPFC系统主接线整体布局如图3-2所示。
基于统一潮流控制器(UPFC)的潮流控制研究
基于统一潮流控制器(UPFC)的潮流控制研究摘要:统一潮流控制器是一种由串联和并联组合型柔性交流输电(FACTS)装置,柔性交流输电系统中的潮流控制及线路补偿问题都可以由统一潮流控制器解决。
首先分析影响潮流分布的主要因素及潮流控制手段,在此基础上分析统一潮流控制器对潮流控制的实现,研究了统一潮流控制器的潮流控制范围;最后简单介绍了统一潮流控制器在应用中的局限性。
关键词:潮流控制器UPFC 交流输电Abstract:UPFC is a combination of series and parallel type of Flexible AC Transmission(FACTS)devices,Flexible AC Transmission Systems compensated flow control and line problems can be solved by a unified power flow controller.Firstly,the main factors affecting the distribution and trend of flow control means,Analysis of UPFC realization of flow control on this basis,to study the trend of control UPFC;Finally,a brief introduction of UPFC limitations in the application.Key Words:Power Flow Controller;UPFC;AC Power Transmission 灵活交流输电系统是指装有电力电子型或其他静止型控制器以加强系统的可控性和增加功率传输能力的交流输电系统。
它的主要内涵是用大功率电力电子元件代替这些传统元件上的机械式高压开关,从而使电力系统中影响潮流分布的三个主要电气参数:电压线路阻抗及功率角可按照系统的需要进行迅速调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
潮流控制器结构组成
潮流控制器的结构组成主要包括并联补偿的静止同步补偿器(STATCOM)和串联补偿的静止同步串联补偿器(SSSC)。
UPFC（统一潮流控制器）是这两种设备的结合体，其主要由两个电压源型变流器构成，此外还包括直流电容等组成部分。
这两个电压源型变流器通过共用直流侧电容连接，其中一个是通过变压器T1并联接入电网的。
UPFC作为FACTS设备的一种，具有功能全面、吸引力强的特点，既可以将并联变流器作为静止同步补偿器单独运行来补偿系统，也可以通过串、并联双变流器的方式灵活控制电网潮流。
