聚丙烯纳米复合材料的制备及阻燃性能研究
用Epoxy／OMMT纳米复合材料制备阻燃聚丙烯
文献标识码 ： Ａ
近年来 ， 有关聚丙烯／ 有机蒙脱土纳米复合材料 的阻燃性能以及蒙脱土与其他阻燃剂的协效作用的 研 究 已引起 国 内外 的重视 ¨ 磷 系阻燃 剂 能够 在燃 引． 烧表面上形成焦化炭层 ， 发挥阻隔作用达到阻燃效 果 ， ｊ蒙脱土 中的硅 能够促进炭层 的形成 ， 增加其 热稳定性 ， ｊ因此磷系阻燃剂和蒙脱土复配有较好
１ ２ 仪器 与设备 ．
开放 式热 炼机 ： Ｋ ．６ Ｘ Ｒ １０型 ， 广东 省 湛江机 械 厂 生 产 ； 板 硫 化 机 ： Ｑ ＢＤ ５ 平 Ｘ Ｌ —３０×３０型 ， 江 湖 州 ５ 浙 橡 胶 机械 厂 生 产 ； 能 制 样 机 ： Ｙ Ｗ 型 ， 北 省 承 万 Ｈ — 河 德 试验机 厂 生产 ； 氧指 数测 定仪 ： Ｃ２型 ， 苏 江 宁 Ｈ 一 江
１０ｍ ｏ， 度 ６０ 目， ０ ｍ ｌ细 ０ 广东 省南 海市 非 金属 矿 产 公
司生产 ； 十八烷基三甲基氯化铵 （ ｃ ｄｃ ｒ ｅ ． Ｏ ｔ ｅｙ Ｔｉ ｔ ａ ｌ ｍ ｈ
ｙ Ａ ｍ ｎｕ ｈｏｄ ， 称 Ｏ Ａ ： 州 立 众 工 贸 ｌ ｍ ｏｉｍ Ｃ ｌ ｅ 简 ｉ ｒ Ｔ Ｃ）广
硅 烷偶联 剂 Ｋ ５０和酚 醛 环氧 树脂 （ ｏｏａ ｐｘ Ｈ６ Ｎ ｖｌ Ｅ ｏｙ ｃ Ｒｓ ， ｅｉ 简称 Ｎ Ｒ） 为市售 ． ｎ Ｅ 均
（ 简称阻燃 Ｐ ）研究了环氧树脂的种类及其纳米复 Ｐ， 合材料与 Ｔ Ｐ的用量 等对 Ｐ Ｐ Ｐ性能 的影 响， 制备了
具 有 良好 综合 性能 的 阻燃 Ｐ ． Ｐ
公司生产 ；Ｐ ： Ｔ Ｐ 中国医药集团上海化学试剂公司生 产； 聚酰胺 ：６０ 湖南湘潭 特种 胶粘剂厂生产 ； Ｘ５， 双 酚 Ａ 环 氧 树 脂 （ ｉ ｈｎｌＡ Ｅ ｏｙ 简 称 Ｂ Ｅ） Ｂｓ ｅｏ ｐｘ， ｐ Ａ ： Ｄ Ｒ３， Ｅ ３ １无锡聚合物பைடு நூலகம்贸易公 司生 产 ； 抗氧剂 Ｂ １ 、 ２５
聚丙烯纳米复合材料

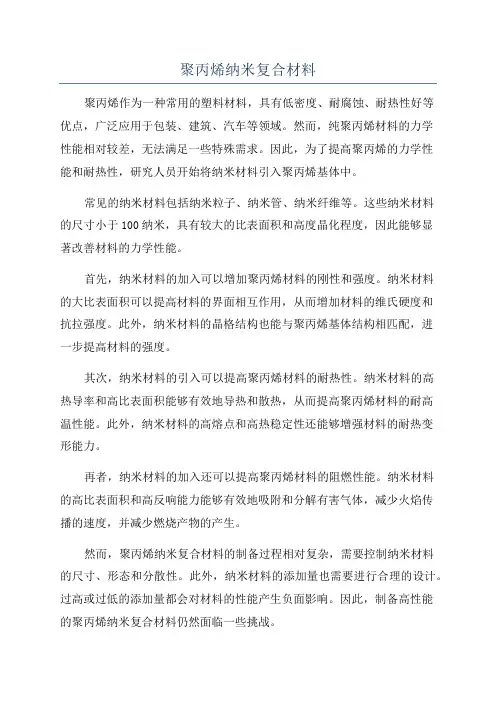

聚丙烯纳米复合材料聚丙烯作为一种常用的塑料材料，具有低密度、耐腐蚀、耐热性好等优点，广泛应用于包装、建筑、汽车等领域。
然而，纯聚丙烯材料的力学性能相对较差，无法满足一些特殊需求。
因此，为了提高聚丙烯的力学性能和耐热性，研究人员开始将纳米材料引入聚丙烯基体中。
常见的纳米材料包括纳米粒子、纳米管、纳米纤维等。
这些纳米材料的尺寸小于100纳米，具有较大的比表面积和高度晶化程度，因此能够显著改善材料的力学性能。
首先，纳米材料的加入可以增加聚丙烯材料的刚性和强度。
纳米材料的大比表面积可以提高材料的界面相互作用，从而增加材料的维氏硬度和抗拉强度。
此外，纳米材料的晶格结构也能与聚丙烯基体结构相匹配，进一步提高材料的强度。
其次，纳米材料的引入可以提高聚丙烯材料的耐热性。
纳米材料的高热导率和高比表面积能够有效地导热和散热，从而提高聚丙烯材料的耐高温性能。
此外，纳米材料的高熔点和高热稳定性还能够增强材料的耐热变形能力。
再者，纳米材料的加入还可以提高聚丙烯材料的阻燃性能。
纳米材料的高比表面积和高反响能力能够有效地吸附和分解有害气体，减少火焰传播的速度，并减少燃烧产物的产生。
然而，聚丙烯纳米复合材料的制备过程相对复杂，需要控制纳米材料的尺寸、形态和分散性。
此外，纳米材料的添加量也需要进行合理的设计。
过高或过低的添加量都会对材料的性能产生负面影响。
因此，制备高性能的聚丙烯纳米复合材料仍然面临一些挑战。
总的来说，聚丙烯纳米复合材料是一种具有优异物理和化学性能的新型材料。
随着纳米材料的发展和研究，制备高性能的聚丙烯纳米复合材料有望在材料科学和工程领域得到广泛应用。
聚丙烯纳米复合材料的研究及应用
聚丙烯纳米复合材料的研究及应用李跃文陈枝晴(湖南科技职业学院高分子工程与技术系，长沙,410118 )摘要：综述了聚丙烯基层状填料纳米复合材料、纤维状填料纳米复合材料、粉状填料纳米复合材料、POSS 纳米复合材料制备方法、结构与性能方面的最新研究进展，介绍了聚丙烯／粘土纳米复合材料的一些实际应用，对今后的研究和开发方向也提出了自己的看法。
关键词：聚丙烯，纳米复合材料，纳米填料，研究进展，应用聚丙烯(PP) 是目前产量最大、发展最快的合成树脂之一，它具有良好的综合力学性能、耐热性、耐腐蚀性能和成型加工性能，应用范围十分广泛。
但PP 低温脆性大，耐老化性能不好，容易燃烧，绝对强度和金属材料相比尚有一定差距，这些使其应用受到一定程度的制约。
共聚、共混、加助剂等传统的改性方法均有一定的局限性，近年发展起来的纳米技术给PP 提供了一种新的改性途径，大量的研究表明，将PP 与纳米组份复合，具有广泛而显著的改性效果。
与传统方法相比，通过形成纳米复合材料对PP进行改性具有如下优点：(1)纳米组份含量很少时即有显著的改性效果；(2)在改善某些性能的同时，几乎不损害其它性能，特别是成型加工性能；(3)改性范围广泛。
1、PP /层状填料纳米复合材料1.1 PP/ 层状粘土纳米复合材料自然界有些粘土矿物具有层状结构，如蒙脱土、累托土、斑脱土等。
在适当的条件下，聚合物分子链能插入到粘土片层之间，使片层层间距扩大，甚至剥离，从而形成纳米复合材料。
由于粘土片层的纳米效应和层状结构，PP/层状粘土纳米复合材料的力学强度、热稳定性、阻隔性、阻燃性均有明显改善。
PP/ 蒙脱土纳米复合材料是研究和开发较早的PP 纳米复合材料。
目前的研究主要集中在熔融共混法制备纳米复合材料及其结构与性能上。
王平华［1］等用钠基蒙脱土(Na-MMT) 和经十六烷基三甲基溴化铵处理过的有机蒙脱土(Org-MMT) 分别与PP 制成了纳米复合材料，实验结果表明，Na-MMT 和Org-MMT 对PP 均有良好的增强增韧效果，但两者填充形态不一样，Na-MMT 以纳米粒子形态填充，Org-MMT 以插层形态填充；另外，Na-MMT 还能诱导聚丙烯结晶晶型发生转变，产生有利于提高聚丙烯冲击强度的3晶型。
纳米材料阻燃性能及应用前景研究进展
纳米材料阻燃性能及应用前景研究进展引言纳米材料是一种具有尺寸在纳米量级（1-100纳米）的特殊材料，相比传统材料，具有独特的物理、化学和电子性质。
纳米材料具有较大的比表面积、比表面活性和较小的尺寸效应等特点，使其在许多领域具有广泛的应用潜力。
其中一个应用领域是阻燃材料。
随着纳米材料在阻燃领域的研究日益深入，人们对纳米材料阻燃性能及其应用前景产生了浓厚的兴趣。
本文将对纳米材料阻燃性能及应用前景的研究进展进行综述。
一、纳米材料阻燃性能纳米材料由于其特殊的尺寸效应和表面效应，使其具有优异的阻燃性能。
研究表明，纳米材料可以通过以下几个方面来提高材料的阻燃性能：1. 溶胶-凝胶法制备纳米材料溶胶-凝胶法是一种常用的纳米材料制备方法，通过控制溶胶和凝胶的反应条件，可以调控纳米材料的结构和性能。
例如，采用溶胶-凝胶法合成无机氧化物纳米材料，可以提高阻燃材料的热稳定性和耐燃性。
2. 纳米粒子的表面修饰纳米粒子的表面修饰可以增强材料的阻燃性能。
通过改变纳米粒子的表面性质，可以增强材料的炭化特性、抑制热解和延缓燃烧速率。
近年来，研究人员通过将聚合物包覆在纳米粒子表面或利用金属氧化物修饰纳米粒子表面等方法，成功提高了材料的阻燃性能。
3. 纳米复合材料的构筑纳米复合材料是指将纳米材料与基体材料进行复合得到的材料。
通过在基体材料中引入纳米材料，可以提高材料的热稳定性、抗烧蚀性和抑制烟雾生成能力。
研究发现，纳米复合材料具有更好的阻燃性能和热分解特性，具有广阔的应用前景。
二、纳米材料阻燃应用前景纳米材料具有出色的阻燃性能，可以在多个领域应用，拥有广阔的前景。
以下是几个纳米材料在阻燃领域的应用前景：1. 电子设备随着电子设备的普及，电子设备的火灾事故也时有发生。
纳米材料作为阻燃新材料，可以有效提高电子设备的安全性能，降低火灾事故的风险。
2. 轻量化材料纳米材料具有轻质、高强度和良好的抗热性能，可以用于制造轻量化材料，如汽车和飞机等。
聚丙烯复合材料的阻燃抗老化性能和作用机理
聚丙烯复合材料的阻燃抗老化性能和作用机理摘要：本文研究了聚丙烯复合材料的阻燃和抗老化性能，分析了其作用机理。
本文采用各种手段研究了不同组分的复合材料的阻燃性能和耐老化性能。
结合SEM、TGA、FTIR等表征技术，探讨了材料的界面相容形态、热稳定性以及老化过程中的化学变化。
实验结果表明，添加无机阻燃剂和纳米氧化硅可以提高材料的阻燃性能。
而添加蒽醌类化合物可以使材料具有良好的抗老化性能。
此外，聚丙烯基质中加入足量的多官能团协同稳定剂也能够提高聚丙烯复合材料的耐老化性能。
本文通过分析材料的作用机理和结构特征，为聚丙烯阻燃和抗老化性能的改性提供了新的思路。
关键词：聚丙烯；复合材料；阻燃性能；抗老化性能；作用机理1. 引言随着现代工业的迅速发展，人们对聚合物材料的性能要求也越来越高，其中阻燃和抗老化性能是热塑性聚合物复合材料中一种非常重要的性能参数。
在许多领域中，如电子电器、建筑、汽车等，阻燃和抗老化性能都是保障材料安全可靠的重要指标。
其中，聚丙烯作为一种普遍应用的热塑性聚合物，其复合材料具有广泛的应用前景。
然而，由于聚丙烯本身不具备阻燃和抗老化性能，因此需要探究如何通过改性手段来提高聚丙烯复合材料的阻燃和抗老化性能。
本文将从阻燃和抗老化两个方面进行深入研究，探讨聚丙烯复合材料的改性途径和作用机理。
2. 阻燃性能的提高2.1 添加无机阻燃剂无机阻燃剂是一种重要的阻燃材料，可以通过其热解产物中气体复合物的形成来提高材料的阻燃性能。
在聚丙烯基质中添加适量的氢氧化铝、氧化镁和氧化锆等无机阻燃剂，可以显著提高聚丙烯复合材料的阻燃性能。
实验结果表明，添加10%的氧化镁可以使聚丙烯复合材料的极限氧指数（LOI）从18.6%提高到26.8%。
2.2 纳米氧化硅的加入纳米氧化硅作为一种新型的阻燃剂，具有高比表面积、低毒性、高稳定性等优点。
本文将不同比例的纳米氧化硅加入聚丙烯基质中，结果表明，当纳米氧化硅的含量为5%时，材料的LOI值可以达到27.5%。
阻燃聚合物纳米复合材料的制备及其应用研究
１ ６ 辐射 合成 法 ．
辐射 合成 法 是将聚合物单 体和金 属盐在 分子级别 混合 ， 也 即 现形 成 金 属盐 的单 体溶 液 ，再 利 用 钴 源 进 行 辐 照 ，电 离 辐 射 产 生 的初 级 产 物 同 时 引发 单 体 聚 合 及 今 年 书 离 子 的 还 原 。辐 射合成法具有 简便 温和 、产率 高 、适 用面广 的优点 ，是 目前制 备有机／无机纳米复 合材料 典型 的一步 合成 法 ，并且 能使 纳米 相微 粒分 散均 匀 ，显示 了制备 复合材料无 比的优越性 。
Ａｂｓｒ ｃ ｔ ａ ｔ：Ｗ ｉ ｈｅｄ ｖ ｌｐｍｅ ｔｏ ｃｅ ｃ ｎ ｅ ｈ ｏ ｏ ｙ，ｐｏｙ ｒｃｍａｅ ｉｌ ｒ ｄ ｌ ｓ ｄ ｉ ａｉ ｎ ｌｄｅｅ ｅ ｔ ｔ ｅ ｅｏ ｈ ｎ ｆｓ ｉｎ ｅ ａ ｄ ｔｃ ｎ ｌｇ ｌ ｍｅ ｉ ｔ ｒａｓｗｅ ｅｗｉｅ ｙ ｕ ｅ ｎ ｎ ｔ ａ ｆｎｓ ｏ ａ ｄ ｐ ｏ ｌ ’ ｌｖ ｓ，ｂ ｔｔ ｅ ｐ ｌｍｅ ｉ ｔ ｒａ ｓｗｅ ｅ ｗｉ ｅ ｐ ｅ ｄ ｆ ｍｍａ ｌ ｎ ｅ ｐ ｅＳ ｉ ｅ ｕ ｈ ｏ ｙ ｒｃ ｍａ ｅ ｌ ｒ ｄ ｓ ｒ ａ ａ ｉ ｌ ｂ ｅ，ｐ ｏ ｕ ｉ ｇ ｌｒ ｅ ａ ｕｎ ｓｏ ｍｏ ｅ ａ ｄ ｔｘ ｃ ｒ ｄ ｃ ｎ ａ ｇ ｍｏ ｔ ｆｓ ｋ ｎ ｏ ｉ
ｉｅ ｆｒ ．Ｔｈ ｒ ｐ ｒ ｔｏ ｎ ｐ ｌ ａｉｎｓ ｒｓ ａ ｃ ｏ ｒ ｓ ｆｔ ｅ ｆａ ｅａ ｄ ｎ ｏｙ ｒｃ ｎ ｎ ｃ ｍｐ ｓｔｓ ｉ ｈ ｅｄｓ ｏ ｅ ｐ ｅ ａ ａｉｎ ａ ｄ ａ ｐｉ ｔｏ ｅ ｅ ｒ ｈ ｐｒ ｇ ｅ ｓ ｏ ｈ ｍｅ ｒ ｔｒ ｉ ｇ ｐ ｌｍｅ ｉ ａ ｏ ｏ ｏ ｉｅ ｎ ｔｅ ｆ ｌ ｆ ｃ ｌ ｉ ｐ ａ ｔｃ ，ｆｂ ｒ ｌ ｓｉ ｓ ｉ ｅ ｓ，ａ ｄ ｒ ｂ ｅ ｒ ｉ ｌ ｅ ｉｗｅ ｎ ｎ ｌ ｈｅ ｐ ｏ ｐ ｃ ｓｆ ｒｉｓｄ ｖ ｌｐ ｎ ｒ ｒ ｐｏ ｅ ． ｎ ｕ ｂ ｒｗｅ ｅ ｍａ ｎｙ ｒ ｖｅ ｄ ａ ｄ ｆ ａｌ ｔ ｒ ｓ ｅ ｔ ｏ ｔ ｅ ｅ ｏ ｍｅ ｔｗｅ ｅ ｐ ｏ ｓ ｄ ｉ ｙ Ｋｅ ｒ ｙ ｗｏ ｄｓ：ｆ ｍｅ ｒ ｔ ｒ ｉ ｇ ｐ ｌｍｅｉ ａ ｏ ｏ ｏ ｉｅ ；ｐ ｅ ｒ ｔｏ ｌ ａ ｅａ ｄ ｎ ｏ ｙ ｒｃ ｎ ｎ ｃ ｍｐ ｓｔ ｓ ｒｐａａ ｉｎ；ａ ｐ ｉａ ｉｎ ｐ ｌｃ ｔ ｏ
PMMA无机纳米复合材料的制备及性能研究的开题报告
PMMA无机纳米复合材料的制备及性能研究的开题报告一、研究背景及意义PMMA（聚甲基丙烯酸甲酯）是一种重要的工程塑料，具有透明度高、机械强度高、易加工等优点，在制造光学、电子、建筑等领域广泛应用。
但同时也存在着其脆性高、热稳定性差、阻燃性能差等问题，这些问题制约了其在某些领域中的应用。
近年来，无机纳米材料的发展与应用在材料科学领域中占据了重要地位，因其在材料性能改进、提升方面具有独特优点。
目前已有学者研究的纳米复合材料中，大部分是有机纳米复合材料，面对聚合物材料的发展，无机纳米复合材料对于克服聚合物材料在物理性能、力学性能等方面的不足越来越受到重视。
因此，研究制备PMMA无机纳米复合材料，提高其力学强度、热稳定性和阻燃性能，有着重要的科学意义和应用价值。
二、研究内容1.通过化学合成方法获得具有不同形貌、尺寸和组成的分散均匀的纳米无机材料。
2.利用溶液混合法、原位聚合等方法制备PMMA无机纳米复合材料。
3.对比纳米材料和PMMA无机纳米复合材料的性能差异，分析PMMA无机纳米复合材料的力学性能、热稳定性和阻燃性能。
三、研究方法1.合成纳米无机材料，并通过扫描电镜、透射电镜、X射线衍射仪等方法分析其物理和化学特性。
2.制备PMMA/纳米复合材料并表征物理和化学特性。
分析纳米材料在复合材料中的分散度、存在方式等。
3.测试PMMA/纳米复合材料的力学性能、热稳定性和阻燃性能。
采用万能试验机、热重分析仪、热解气相色谱仪等测试仪器进行分析。
四、预期成果1、成功制备出分散均匀、形貌多样的纳米无机材料。
2、成功制备PMMA无机纳米复合材料，并获得物理和化学特性的表征数据。
3、PMMA无机纳米复合材料的性能得到有效提升，其力学性能、热稳定性和阻燃性能均得到了改善。
四、研究意义1、为不同领域研究PMMA/纳米复合材料提供了新思路和方法。
2、为材料科学领域的普遍规律提供了新的实验依据和数据。
3、探究PMMA/纳米复合材料的结构和性能关系，增强对聚合物材料性能控制的理解。
聚丙烯／尼龙6／蒙脱石新型膨胀型纳米复合阻燃材料的研究
ｍｅｈ ｄ， Ｌ ｅ ｔａ ｄ ｈ ｒｚ ｎａ ｕ ｎｎ ｅｔ ｎ ｈ ｃ ａ ｉａ ｒｐ ｒｉｓ ｏ ｅ ｃ ｍｐ ｓｔｓ ｗｅ ｅ ａｓ ｅｔｄ． ｔｏ ＯＩｔ ｓ ｏ ｉｏ ｔ ｂ ｒ ｉｇ ｔｓ ，ａ ｄ ｔ ｅ ｍｅ ｈ ｎ ｃ ｐｏ ｅｔｅ ｆ ｔ ｏ ｏ ｉｅ ｒ ｏ ｔｓｅ ｎ ｌ ｌ ｈ ｌ
（ ｅ ａ ．ｏ ｅ Ｐｏ ｅｓｎ ｅ ｈ ｏｏｙｆｒＮ ｎｅｒｕ ｔｌ ｎ ｔｒ ｌ，Ｍｉ ｔ ．ｏ ｄ ｃｔ ｎ Ｋ ｙＬ ｏ ｏ ａ ａ ｍｓｙ ｆ ｕａ ｏ ， ｒ Ｅ ｉ
Ｄ ｐ ．ｏ ｔｒ ｌ ａ ｄ Ｃ ｅ ｉａ Ｅ ｇ ，Ｇｕ ｉ ｉｅｓｙｏ ｅｈ ｌｇ ，Ｇｕｌ ４ ０ ４，Ｃ ｉａ ｅ ｔ ｆＭａｅ ａｓｎ ｈ ｍ ｃｌ ｎ ． ｉ ｉｎＵｎｖｒｉ ｆ ｃｏｏ ｌ ｔ Ｔ ｙ ｉｎ５ １ ０ ｉ ｈｎ ）
ｉ ｓｅ ｄ ｏ ｅ ｔｅｙｈ ｉｏ ， ａ ｗｉｈ ｎ ｔａ ｆ ｐ ｎ ａ ｒ ｔｒｔｌ ｎｄ ｔ ｗｈ ｃ ａ ｏ ｅ ｉｔ ｍｅｃ ｎ ｆａ ｅ ｅａｄ ｔ ｆ Ｐ Ａ６ ｒ － ｎ ｍｏｉｌｎｔ ｉｈ ｎ ｖ ｌ ｎ ｕ ｓ ｅ ｔ ｌｍ ｒｔｒ ａ ｏ Ｐ ／Ｐ ／ｏｇ ｍｏ ｔ ｒｌｏ ｉ ｎ ｅ
了聚 丙 烯 （ Ｐ Ｐ ６ 有机 化 蒙 脱 石 （ ＭＭ ）新 型 膨 胀 型 纳 米 复合 阻燃 材 料 。 用 ｘ射 线 衍 射 分析 （ Ｒ Ｐ ）／ Ａ ／ Ｏ Ｔ Ｘ Ｄ）和 扫 描 电 镜 （Ｅ Ｓ Ｍ） 观察 Ｏ Ｔ层 间 距 的 变 化 和材 料 的 微 观 结 构 ，用 热 重 分 析 （Ｇ） 极 限 氧 指 数 （ Ｏ ）测 试 和 垂 直 水 平 燃 烧 测 ＭＭ Ｔ 、 Ｌ１ 试 研 究 了其 阻燃 性 能 ，并 考 察 了纳 米 复 合 材 料 的 力 学 性 能 。研 究 结 果 表 明 ，Ｏ Ｍ Ｍ Ｔ的 层 间距 由 ２２０ｎ 扩 大 到 ２８０ ． ｍ ０ 、０
聚并苯纳米颗粒与聚丙烯复合制备新型抗静电阻燃材料
基 金项 目： 国家 自然科学基金（ 批准号 ： ０ ７ ０ ３ 、山东省优秀中青 年科学家科研 奖励基金（ ２６ ４ ４ ） 批准号 ： ０５ Ｓ ９０ ） ２ ０ Ｂ ０ ０ ２ 和教育部 留学 归国人员科研启动基金资助． 联 系人简介 ：王存国 ， ， 士，教授 ，主要从事功能 高分子理论与应用研究．Ｅｍａ ： ｕ ｇｏ ＠ｙｈｏ ｔｍ 男 博 — ｉ ｃｎｕ ｗ ａｏ．ｏ ｌ
林 琳， 王存 国， 张 萍， 杨 蕾 ，肖红 杰 ， 李炳海 ， 李大鹏 ， 赵 强
（ 岛科技大学橡塑材料与工程教 育部重点实验室 ， 岛 ２ ６４ ） 青 青 ６ ０２
摘要 用 聚并苯纳米颗粒作 为新型导 电填料代替导电炭黑和石墨等 ， 制备 出具 有抗静 电阻燃 性能 的纳米 聚
等来 降低其 电阻率 ，又要添 加大量 的复合阻燃 剂来 提高材 料 的 阻燃性 能 ．上 述填 料虽 然 能够 达到 煤矿
安全生产的要求 ， 但却大大增加了混炼和成型等工艺 的复杂性 ， 而且增加 了生产成本．此外， 大量填 料和助剂的使用会导致高分子复合材料的力学性能下降． １７ 年 Ｃ ｉ ｇ ９７ ｈ ｎ 等 发现聚乙炔膜经掺杂可 以具有类似金属的导 电率 ， ａ 随后导 电聚合物作为一种 新型功能高分子材料获得了巨大的发展 “ ， Ｊ 已从实验室基础理论发展到二次电池和电容器等具体应
维普资讯
Ｖ０ ． ９ １２
２０ ０ ８年 ６月
高 等 学 校 化 学 学 报
ＣＨＥＭＩ ＣＡＬ Ｊ ＯＵＲＮＡＬ ＯＦ ＣＨＩ ＮＥＳ Ｅ ＵＮＩ ＶＥＲＳ ＥＳ ｕ ｒ
Ｎｏ ６ ．
１ ７ ～１ ８ ２ ６ ２ ｌ
高效膨胀型阻燃剂阻燃聚丙烯的阻燃机理
作者简介：李磊（1985-）,男，中级职称、硕士研究生、主要研究高分子先进复合材料的共混改性。
收稿日期：2023-07-27聚丙烯(PP )作为一种常用的塑料，在汽车、小家电、纺织、快速消费品、建筑等行业得到广泛应用[1]。
然而，由于它的易燃性，近些年来火灾事故频发，对人们的生命安全和财产造成了巨大的损害，因此对聚丙烯PP 的阻燃性能越来越受到社会的广泛关注。
随着人们环保和安全意识的逐渐提高，绿色环保、高效的无卤阻燃剂已成为阻燃PP 的发展趋势[2~3]。
本研究采用聚磷酸铵(APP )和实验室合成的三嗪成炭剂(CFA )作为膨胀型阻燃剂来阻燃PP ，在前期已取得了良好的阻燃性能和综合力学性能[4]。
本文主要通过锥形量热法、热重法、红外分析等手段研究了APP 与CFA 复合阻燃PP 的阻燃机理。
1 实验部分1.1 主要原料和设备PP ，3080，台塑聚丙烯（宁波）有限公司；APP,聚合度＞2000，浙江传化合成材料有限公司；三嗪成炭剂CFA ，实验室合成；PTFE ，大金氟化工（中国）有限公司；抗氧剂，168、1010，西尼尔化工科技有限公司；双螺杆挤出机,SHJ36 南京诚盟化工机械有限公司；高效膨胀型阻燃剂阻燃聚丙烯的阻燃机理李磊1，周俊2(1.苏州俄邦工程塑胶有限公司，江苏 苏州 215021；2.国材（苏州）新材料科技有限公司，江苏 苏州 215021)摘要：本文采用多聚磷酸铵(APP ) 、实验室自制三嗪系成炭(CFA ) ，聚丙烯（PP 3080）调整相应比例，采用熔融共混挤出法制备了三元复合材料无卤阻燃聚丙烯，并研究了固定APP 和CAF 比例为3:1作为复合阻燃剂的前提条件下，分别按照复合阻燃剂和聚丙烯（PP 3080）以20:80、24:76、28:72、32:68的比例制成的三元复合材料对阻燃性能的影响。
结果表明，在三元复合阻燃PP 体系中，复合阻燃剂添加当加入24%(质量分数)时，与原料PP 相比，PHRR 、a v-EHC 、av -SEA 分别降低了 72.3%、23.4%、44.5%，TPHRR 是原料PP 的1.89倍，呈现出优异的阻燃效果。
纳米Mg(OH)2阻燃聚丙烯复合材料研究
Ｍｇ Ｏ ： （ Ｈ） 在空气 中经 ｃ 一 ｏ 辐照后 有硝基化合物 和其 它含 Ｎ、 Ｏ基 团产生 ， 复合材料 的力学性能提 高， 使 改性 效果优
于 偶联 剂 Ｋ 一 ７ Ｈ ５０改性 ； （ Ｈ）与 红 磷 起 协 同 阻燃 的 最 佳 配 比 为 １： 当复 配 阻燃 体 系的 填 充 量 为 ３ ％ 时 ， 合 Ｍｇ Ｏ ２ ５４， ０ 复
摘要
研 究了纳米 Ｍｇ Ｏ ： （ Ｈ） 阻燃聚 丙烯复合材料 ， 包括 纳米 Ｍｇ Ｏ ： （ Ｈ） 的表 面偶联 和 ｃ 一 ｏ 辐照 改性方 法、 改
性 Ｍ （ Ｈ）与红磷 复 配 的 协 同效 应、 配体 系 填 充 量 对 复合 材料 力 学 性 能 和 阻 燃 性 能 的 影 响。 结果 表 明， ｇＯ ： 复
注塑机 ： Ｇ一１０型 ， 锡格 兰机械 有 限公 司 ； Ｎ ２ 无
微机控 制 电子万 能 试验 机 ： Ｇ ０ ０—１ Ｒ ２０ ０型 ， 深
Ｄ Ｔ Ｐ加 入高 速混 合机 中充分混 合 ， ＬＤ 然后在 双 螺 杆
科 技部 国 际合 作 项 目 （０—１ Ｂ） 辽 宁 省 教 育 厅 科 学 基 金 资 １ ９ ，
分 数为 ２ ％ 的浆 料 ， 温 至 ８ ℃ ， 加 １０ 的偶 ０ 升 ０ 滴 ．％ 联 剂 ， 拌 １ｈ 过 滤 洗 涤 ， １０Ｃ下 干 燥 ２ ， 搅 ， 于 １￣ ４ｈ 粉
Ｐ ：Ｐ —Ｘ 一１０， 尔 滨 华 澳 塑 料 有 限 公 ＰＰＨ Ｄ ４ 哈
司：
纳米 Ｍｇ Ｏ ： （ Ｈ） 大连 富美达有 限公 司 ； 红磷 ： 天津 市科密 欧化学 试剂开 发公 司 ； 硅烷偶 联剂 ： Ｈ一 ７ ， Ｋ ５ ０ 南京 曙光化 工集 团 ； 抗氧 剂 ： Ｚ一１ １ 市 售 ； ＨＨ ０ ０， 助抗 氧剂 ： Ｌ Ｄ ， Ｄ Ｔ Ｐ 市售 ； 丙酮 、 无水 乙醇 、 馏水 ： 蒸 工业 品 ， 市售 。
聚丙烯复合材料技术指标
聚丙烯复合材料技术指标1.引言1.1 概述概述部分：聚丙烯复合材料是一种重要的工程材料，具有轻质、高强度、优良的化学稳定性和耐腐蚀性等优点，因此在广泛的应用领域中备受关注。
本文将围绕聚丙烯复合材料的技术指标展开详细讨论，旨在全面了解和评估该材料的性能和应用前景。
聚丙烯复合材料技术指标的研究和提高在工程实践中具有重要意义。
准确把握聚丙烯复合材料的技术指标，能够为工程设计、加工制造和材料选用提供科学依据，有助于提高产品的品质和性能，同时还能够促进材料行业的发展和创新。
本文将首先介绍聚丙烯复合材料的概念和特点，包括其基本结构和主要组成成分。
随后，将对聚丙烯复合材料技术指标的分类和评估方法进行详细阐述，以便于更好地了解和应用这些指标。
在具体的内容方面，本文将着重论述聚丙烯复合材料的力学性能、热学性能、电学性能以及耐化学性能等方面的技术指标。
对于每个指标，我们将深入剖析其测试方法、评价标准以及对应的应用场景，以期让读者对聚丙烯复合材料的技术指标有一个全面的认识。
最后，本文将对聚丙烯复合材料技术指标的研究进行总结，归纳出存在的问题和不足，并展望未来的发展趋势。
希望通过本文的阐述，读者能够对聚丙烯复合材料技术指标有一个全面而深入的理解，为相关领域的科研人员和工程师提供参考和借鉴。
1.2 文章结构文章结构部分内容：本文主要分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的三个方面。
首先，通过概述介绍了聚丙烯复合材料技术指标的背景和重要性。
然后，说明了本文的结构，明确了各个部分的内容安排。
最后，阐明了本文的目的，即对聚丙烯复合材料技术指标进行详细的分析和总结。
接下来的正文部分将详细探讨技术指标一和技术指标二两个方面，分别介绍了相关的概念、分类、测试方法和应用领域等内容。
最后的结论部分将对整篇文章进行总结和展望，总结了聚丙烯复合材料技术指标的研究进展和应用前景，并展望了未来的发展方向。
通过以上结构安排，本文旨在全面报道聚丙烯复合材料技术指标的研究现状，为相关领域的研究人员提供参考和借鉴。
无卤阻燃聚丙烯复合材料的制备研究
级 Ｕ 一４ 为 Ｖ－ ， 械 性 能也 较好 ； Ｌ９ ， ０级 机 当增韧 体 系 ｍ（乙烯－ 烯 共聚 物 ） ｍ（ 元 乙丙橡胶 ） 辛 ： 三 （ Ｐ Ｅ ： Ｅ Ｄ ） ｌ０３ （ Ｏ ） ｍ（ Ｐ Ｍ） 为 １：０时， 制得 的聚 丙烯 复合材料 的综合 性 能较 好 ， 伸 强度为 ｌ．５ 拉 ９ ３
ＭＰ ， ａ 断裂 伸 长 率 可 达 到 ３ ０４ ５． ７％ ， 击强 度 可 达到 ３ ． ３ｋ／ 阻 燃 性 能 仍 然 保 持 在 垂 直 燃 烧 冲 ５２ Ｊｍ ，
等级 ｕ － 为 Ｖ ０级． 以， Ｌ９ ４， － 所 无机 阻燃剂氢氧化镁 、 氢氧化铝 、 红磷和硼 酸锌一起使 用 可以达到很
实验设备列于表 ２中
作者简介 ： 梁兵 （９ ８一） 男 ， １６ ， 辽宁绥中人 ， 教授 ， 主要从事 高分子材料加工及改性研究
第 ３期
梁 兵 ， ： 卤阻燃 聚丙烯复合材料 的制备研究 等 无
２５ ３
１３ 实验 工艺方 法 ．
将 称量好 的增 容 物 、 Ｐ 无 机 阻燃 剂 和助 剂 Ｐ、 匀后 用双螺 杆 挤 出 机挤 出造 粒 ， 后 干燥 ３— 然 ４ ｈ 粒料 采用 注 塑机 注 塑成 型 ， 得 测 试 试样 ， ， 制 燃
目前 ， 随着社 会 的不 断进 步 和发 展 ， 人们 的 环 保 意识 也不 断 增 强 ， 因此 ， 于环 保 型 阻燃 制 对 品的要求 也是越 来越 高． 环保 型 的无 卤阻燃 聚丙 烯 复合材料 也 因此得 到 了广 泛 的应用 ¨－Ｊ其 中 ２．
无 机填 加 型 的阻燃 剂 氢 氧化 镁 、 氧化 铝 、 酸 氢 硼
击强度 ： 照 Ｇ ／ １４８１９ ； 参 Ｂ Ｔ ８３ － ６ 熔融指数 ： ９ 参照
阻燃聚丙烯(PP)的实验研究
阻燃聚丙烯（PP）的实验研究【摘要】利用锥形量热仪（CONE）先进的仪器所获得的实验参数，研究了溴系阻燃剂在聚丙烯（PP）中的阻燃效果以及两种溴系阻燃剂阻燃效果的比较。
实验结果显示，阻燃剂十溴二苯乙烷与十溴二苯醚的加入可降低PP的热释放速率，降低基材在升温过程中的放热量，延缓PP的点燃时间，使基材具有良好的阻燃性。
十溴二苯乙烷作为十溴二苯醚的代替品具有较好的优越性。
【关键词】聚丙烯（PP）、锥形量热仪（CONE），溴系阻燃剂1 前 言：1.1 聚合物的用途近年来,世界上聚合物新材料不断涌现,热塑性弹性体已构成一个新的“工业原料体系”,被人称为“第三代橡胶”。
聚丙烯(PP) 热塑性弹性体具有优异的耐候性、耐臭氧、耐紫外线及良好的高温性能、电性能、冲击性能,其耐油耐溶剂性能与通用型氯丁橡胶不相上下,同时其不须硫化即可加工成型,可以用标准的热塑性塑料的加工设备进行加工,具有加工简便、可连续生产、加工成本低、边角余料可回收使用等优点。
其消费市场主要是汽车工业,在电线电缆、特种胶管、工业部件、聚合物改性、家电、合成纸业、机械配件等方面也都获得了广泛的应用,其领域正在逐步拓宽,用量逐年增加。
同时聚丙烯（PP）是全球产量最大的树脂之一，它们被广泛应用于包装、纺织品、建材、汽车、电子、电器、办公室用品等很多行业。
特别近年来，PP已经渗透到很多新的应用领域。
新的催化剂、改性填料和新的混配工艺使PP刚性、韧性、耐热性、光洁度等得以改善，这使得PP已在以前为ABS、热塑性聚氨酯和玻璃纤维增强塑料所占据的领域争得一席之地。
1.2 聚丙烯的火灾危险性及阻燃处理必要性对聚合物及其复合材料而言,只要其有机树脂的含量(重量)超过50%,一旦暴露于着火环境,就不可避免的产生火灾隐患。
就典型的受限空间的火灾来说,聚合物及其复合材料引起的火灾安全问题生火灾主要包括如下几个方面:(1)助火成灾。
聚合物受热熔融、分解放出可燃气体及其燃烧放出的热量,将促进室内火灾的发展,缩短轰燃(flashover)出现的时间。
阻燃型木纤维-聚丙烯复合材料制备及性能分析
这 种材料在人们 的生活 中 扮 演着重要 角色，但是 木纤维一 聚 丙烯 复 合 材料 易燃，在使 用过程 中存在 着火灾隐患 ，本文针 对解决复合材 料 的依 然问题作 出试验研 究，分析 了阻燃型复合材料 的制备原料 、 方法和技 术支持 ，通过研 究木 纤维一聚丙烯 复合 材料 的物理性能、 燃 烧性能 ，挑选 出合 适的阻燃荆来进 阻燃 型木纤维一 聚 丙烯 复合材
Ｈｉ ｇ ｈ＆ Ｎｅ ｗ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ
阻燃型木纤维一 聚丙烯复合材料制备及性能分析
田小锋
（ 汾西矿业集团 多ຫໍສະໝຸດ 工贸总公司 。 【 摘 要】 木 纤维塑料 复合材料是生物领域 中较为重要的课 题 ，
的范围内，随着密度 的提 高，材料 的性能也会相应 的提 高，密 度的 提 高不仅仅是质量 的增加 ，同时还会使木 纤维和 塑料 融合 度更 好， 高密度 的材料通 常具有极好 的抗弯 能力，同理，增加密度 可以使聚 丙烯和木纤维更好 的结合 ，减 小材料 的缝 隙，提 高材料 的强度 ，因 此成 品具有高强度耐磨性和耐水性。 ４ ． ３补强剂对复合材料性能的影响 补强剂主要用 于提 高木 塑复合材 料的物理性能，补 强剂对调高 复合材料 的抗弯能力效果不大 ， 对２ ４ １ Ｉ Ｔ Ｓ 、 Ｉ Ｂ 和Ｂ Ｔ Ｉ Ｂ 三种性能的影 响也很小 ，其作 用主要是作为 填充材料 ，使 木纤 维和 聚丙烯更 加贴 合 ，还 能提高胶合界面 的相容 性，对 提高复合材料 的强度 有一定的 影 响，同时可 以改善复合材料 的综合性能，因此实际中酌量添加 。 ４ ． ４ 纤维对 复合材料性能 的影响 纤维 的形 态对 复合 材料 也有一些影响，但是同其他因素相 比影 响较小 ，不 同尺 寸的纤维对材 料性 能的影 响不同，且不可忽视 ，结 合后 的纤维对提 高抗 弯能力效果最 好的是中粗纤维，与密度梯 度对 复合材料性能 的影响规律相符合 ， 通常加工中使用的都是 ４ ０目以下 的木粉 ，一方面 有增 强塑性的作用 ，另一方面又 防止加工困难 。本 文研 究时应用人 造板平压法制 备复合材料 ，加工过程中对纤维的尺 寸没有 过多的要 求，一般使用中粗 的纤维，因为中粗的纤维可 以提 高阻燃型木纤维一 聚丙烯复合材料 的防潮性能 。 ５ 阻燃型复合材料的性能 ５ ． １阻燃剂对相容界面 的作用 阻燃剂在制 各热压过程中能够有效提高木纤维的活性，实现了 木纤维 之间的键 合，从而提高材料的强度，这一现象可 以用扩散理 论解释 ，木纤维的 自由性提高则可 以促进 自由能力低的聚丙烯在木 纤维表 面加快扩散，使木纤维和聚丙烯结合面处的相容性提高 。木 纤维和 聚丙烯 界面相 容性与复合材料的复合强度有关 ，中科院在对 木纤维聚丙烯复合材 料的研究中发现，在分析木纤维塑料界面和胶 合板性能关系时，理论与实践可 以很好的得到统一，阻燃剂对木纤 维 聚 丙烯 的影 响 可 以通 过成 品木 塑 复 合 材 料 性 能 体 现 出来 。 ５ ． ２ 塑 料 阻 燃 剂 对 木纤 维 聚丙 烯 复合 材 料 性 能 的影 响 在合理热压范围 内，阻燃剂不会发生分解 ，塑料阻燃剂在复合 材料中对 物理性质没有 积极影 响， 通过采用不 同种阻燃剂对 比发现 ， Ｄ Ｂ Ｚ 、 Ａ Ｐ Ｍ阻燃剂有少量的分解，其 中用 比较稳定 的 Ｄ Ｂ Ｔ阻燃剂制成 的木纤维聚丙烯复合材料的综合性能很好，差别在于阻燃剂在热压 过程中起到不同程度的催化作用 复合材料相应 的表面活性也就不 同，有时还会弱化木纤维聚丙烯界面的相容性 ，导致木纤维聚丙烯 界面胶结强度 降低。 ５ ． ３高性能阻燃型木纤维聚丙 烯阻燃性 的影 响因子 实践证 明，在保持整体均匀性的前提下可 以对局部复合材料进 行阻燃剂处理 ，影响材料 内部氧元素指数 的因素有 ：木纤维 、聚丙 烯阻燃剂的投入量、木纤维 同聚丙烯的 比例 ，降低复合材料 易燃性 的有 效 方 法 是 减 少 聚 丙 烯 用 量 或 者增 加 阻燃 剂 用 量 ，例 如 ，增 加 ｓ Ａ 阻燃剂后复合材料含氧量增加 ，其耐水性会有较大的提高 ，但是含 量过多会影响其物理性能 ；塑料阻燃剂用量增加则可 以增强复合材 料 的 物 理 性 能 ， 同样 ，含 量 过 多 会 降低 材 料 的含 氧 量 ，对 复 合 材 料 阻燃 性 起 作 用 的主 要 就 是 这 两 个 因素 阻燃 型 木 纤 维 聚丙 烯 材 料 的 燃烧性能与普通材料有很大差别 ，其放热速度慢 、质量损失慢 ，抗 燃烧性能有 明显的优势。 ６结语 复合 材 料 主 要 应 用 于 各 类 人 造 板 ，而 现今 人 造 板 制 造业 已经成 为促进经济增长 的重要行业之一 ，在家用和 公用 建筑装饰 中应 用十 分广泛 ，通常 的人造板 中含有对人体有 害的甲醛 ，同时也对环 境造 成污染 ，而木塑复合板无毒无害 ，在此基础上加入 阻燃剂后 又具有 良 好 的阻燃性 能，使 复合材料 的使 用范 围得 到很 大的拓 展，本 文对 阻燃复合材料 的制备和性 能作 出了通俗 易懂 的试验分 析，对 复合材 料的深入研 究具有一定 的参考价值 。 参考文献 ：
增韧改性阻燃聚丙烯的制备以及性能研究
阻燃性能和拉伸性能 可以得到进一步的改善 。
关 键 词 ： 胀 阻 燃 聚雨 烯 膨
增 韧 剂 文 章 编 号 ： ０ ６ ９ ６ ２ １ ） ４ ０ ４— ６ １ ０ —７ ０ （ ０ １ ０ ～０ ２ ０
ｙ＿ Ｎ Ｇ ｅ ｚ Ａ Ｍ ｉ ｈｕ
（ ａ ｇ ｈ ｕ Ｍ ｅ ｉａ ｉｅ ｓｔ ；Ｇｕ ｎ ｚ ｏ １ １ ２，Ｃｈ ｎ ） Ｇｕ ｎ ｚ ｏ ｄ ｃ ｌＵｎ ｖ ｒ ｉ ｙ ａ ｇｈ ｕ５０ ８ ｉａ
Ａｂ ｔ ａ ｔ ｓｒ ｃ ：Ａ ｎｄ ｏ ｌｍ ｅ ｅ ａ ｄ ｎｔ ｏｌ ｏ ｋｉ ｆ ｆａ ｒ ｔ ｒ ａ ｐ ｙｐｒ ｐｙｌｎｅ （ ｅ ＦＲＰＰ） ｉ ｅ ｒ ｄ ｙ ｍ ｅ ｔｅ ｒ ｉ ｆｏ ｓ ｐｒ ｐａ ｅ ｂ ｌ ｘｔｕｓｏｎ ｒ ｍ ＰＰ ， ｗｉｈ ＰＰ－ — Ａ Ｈ ａ ｔ ｇＭ ｓ
杨 关珠
（ 州 医学 院 ， 东 广 州 ５ ０ ８ ） 广 广 １ １ ２
摘 要 ： 多 聚 磷 酸 铵 、 戊 四 醇 、 聚 氰 胺 及 有 机 化 蒙 脱 土 通 过 １Ｏ℃ 预 混 制 备 了 膨 胀 型 阻 燃 剂 将 季 ｉ ６
（ Ｆ ， 来 酸 酐接 枝 聚 丙 烯 （ Ｐ—ｇ— Ｉ Ｒ） 马 Ｐ ＭＡＨ） 增 容 剂 ， 用 Ｓ Ｓ Ｅ 为 选 Ｂ 、 ＶＡ、 Ｐ ＭＢ Ｃ Ｅ、 Ｓ分 别 对 Ｐ Ｐ进 行 增 韧 改 性 ， 用 熔 融 插 层 法 制 备 了 阻燃 聚 丙 烯 （ Ｒ Ｐ 。利 用 了 ＴＧ Ｉ ）、 Ｅ 和 力 学 性 能 测 试 等 研 究 采 Ｆ Ｐ ） Ａ、 （Ｉ Ｓ Ｍ 了 不 同 种 类 的 增 韧 剂 和不 同 Ｏ ＭＴ 含 量 对 阻 燃 Ｐ 的 热 稳 定 性 能 、 燃 性 能 、 学 性 能 的 影 响 。结 果 Ｍ Ｐ 阻 力 表明 ： 加入 Ｉ Ｒ， Ｐ的极 限 氧 指 数 由 １ 升 为 ３ ， 中 Ｃ Ｅ体 系 的 极 限 氧 指 数 达 到 ３ ； 系 的起 Ｆ Ｐ ７ １ 其 Ｐ １ 体
膨胀阻燃聚丙烯复合材料的制备及其性能研究
文献标识 码 ： Ａ
文章编 号 ：６２ １９ （００ ０ — ０７ ０ １７ — ０８２１ ）４ ０５ — ５
Ｐ ｅ ａ ａｉ ｎ ａ ｄ Ｐ ｏ ｅ ｔ ｓ ｏ Ｎｏ ｅ ｎ ｕ ｓ ｅ ｔＦ ａ ｒ ｐ ｒ ｔ ｎ ｒ ｐ ｒｉ ｆＡ ｖ ｌＩ ｔ ｍｅ ｃ ｎ ｌ ｍｅ ｏ ｅ Ｒｅ ａ ｄ ｎ ｏ ｙ ｒ ｐ ｌｎ ｍｐ ｓｔ ｓ ｔ ｒ ｉ ｇ Ｐ ｌｐ ｏ ｙ ｅ ｅ Ｃｏ ｏ ｉ ｅ
Ｗ Ｕ ｏ— ｒｎ Ｈａ ｅ ，ＮＩ ｈ —ｂ ｎ ，ＤＡＩＧｕ ｎ Ｅ Ｓ ｉ ｉ ａ ｇ—ｌｎ ｏｇ
（ ．Ｐ ｎｉ ａｔ ｏ ｎ ， ｕｉａ ｎｎ ｒｕ ｏ ｔ．Ｈ ｍｎｎＡ ｈ ｉ ３０ ５ Ｃ ｉ ； ．Ｋ ｙＬｂ ｒ ｏｙ ｆ ｏｌ ｎ ａ １ ａｙ Ｅ ｓ Ｃ ａ Ｍｉ Ｈ ａ ｎＭｉ ｇ ｏｐＣ ．Ｌｄ ， ｕ ａ ｎｕ ２ ９ ， ｈｎ ２ ｅ ａｏａ ｒ ｏ ａ Ｍｉ Ｓ何 ｌ ｅ ｎ ｉ Ｇ ２ ａ ｔ Ｃ ｅ
ｐ ｓｅ．Ｋ ｅｉｇｔｅ ｏ ｌ ｄ ｉｖ ｏｔｎ （５ ） ｎ ｈｎ ｉｇ ａ ｄ ｉ ｆ ％ Ｏ Ｔｃｎｏ ｖ ｕｌ ｉｃｅｓ Ｏ ｏｉ ｓ ｅｐｎ ｔ ｄｔ ｅｃｎｅ ｔ ２ ％ ｕ ｃａ ｇ ， ｄ ｉｏ ｏ ｔ ｈ ｔａ ａ ｉ ｎ ｔｎ ２ Ｍ ａ ｂ ｉ ｓ ｒ ｅＬ Ｉ ｏ ｙｎ ａ
聚 丙烯 材料 的极 限氧 指数 上升到 ３ ， ， 比未添加 样品 ， １５ 相 材料 的 阻燃性 能有 了明显 的提 高 ， 但 过 量 的有机 改性 蒙脱 土反 而会 降低材料 的 阻燃性 能 。耐 水性 实验 结 果表 明 ， 此种 膨 胀 阻燃 聚
丙烯 复合 材料 具有优 良的耐水性 能 。
第３ Ｏ卷 第 ４期 ２１ ０ ０年 ｌ ２月
复合材料的热稳定性与阻燃性能研究
复合材料的热稳定性与阻燃性能研究在当今科技迅速发展的时代，复合材料因其独特的性能优势在众多领域得到了广泛应用。
然而，随着应用场景的不断拓展和对安全性要求的日益提高，复合材料的热稳定性和阻燃性能成为了研究的重点。
首先，我们来了解一下复合材料的热稳定性。
热稳定性指的是材料在受热情况下保持其物理和化学性质稳定的能力。
复合材料通常由两种或两种以上不同性质的材料组成，如聚合物基体与纤维增强材料。
在受热时，这些不同组分之间的相互作用以及它们各自的热性能会共同影响复合材料的整体热稳定性。
聚合物基体的热稳定性是一个关键因素。
不同类型的聚合物具有不同的热分解温度和热降解机制。
例如，一些常见的热塑性聚合物，如聚乙烯和聚丙烯，它们的热稳定性相对较低，在较高温度下容易发生分解和变形。
而热固性聚合物，如环氧树脂和酚醛树脂，通常具有较好的热稳定性，但在极端高温条件下仍可能出现性能劣化。
纤维增强材料也对复合材料的热稳定性产生重要影响。
常见的纤维增强材料包括玻璃纤维、碳纤维和芳纶纤维等。
这些纤维具有较高的耐热性，但它们与聚合物基体之间的界面结合强度和相容性也会影响热传递和热应力分布，从而间接影响复合材料的热稳定性。
此外，复合材料的制备工艺，如成型方法、固化条件等，也会对其热稳定性产生显著影响。
接下来，我们探讨复合材料的阻燃性能。
阻燃性能是指材料在遇到火源时抑制或延缓燃烧的能力。
良好的阻燃性能对于保障人员生命财产安全以及减少火灾损失具有至关重要的意义。
实现复合材料的阻燃通常有两种主要途径：添加阻燃剂和对材料进行结构设计。
阻燃剂可以分为反应型和添加型两大类。
反应型阻燃剂通过参与聚合物的化学反应，将阻燃元素引入到聚合物分子结构中，从而实现阻燃效果。
添加型阻燃剂则是在聚合物加工过程中直接添加到基体中，通过物理作用发挥阻燃作用。
常见的阻燃剂包括卤素阻燃剂、磷系阻燃剂、氮系阻燃剂和无机阻燃剂等。
卤素阻燃剂曾经被广泛使用，因其具有较高的阻燃效率。
聚丙烯_无机物纳米复合材料的研究进展
聚丙烯/无机物纳米复合材料的研究进展林志丹 黄珍珍 麦堪成(中山大学化学与化学工程学院材料科学研究所、教育部聚合物基复合材料及功能材料重点研究室,广州510275)摘 要:本文综述了聚丙烯/无机物纳米复合材料的制备、表面处理、动态力学性能、结晶性能、阻燃性能、导电性能、分散性等物理与力学性能的研究进展。
PP纳米复合材料可用传统的方法成型加工,除用传统的偶联剂外,可用大分子相容剂或官能团化聚丙烯作为偶联剂或基体,改善PP纳米材料的分散性、界面粘结和力学性能。
少量无机物纳米粒子可使PP获得增强增韧,具有快的结晶速率、高的结晶温度和阻燃性能,归结于高表面积的纳米粒子存在强的异相成核作用,阻燃性能的提高归结于热稳定性提高和在少量填料时就可形成绝缘不燃炭层。
关键词:聚丙烯(PP) 纳米复合材料 制备方法 力学性能 动态力学性能 结晶行为 阻燃性能R ecent R esearch Development of Polypropylene/I norganic N anocompositesLIN Zhidan HUANG Zhenzhen MAI K ancheng(Materials Science I nstitute,K ey Laboratory of Polymeric Composites and Functional Materials of the Ministry of Education,School of Chemistry and Chemical E ngineering,Zhongshan U niversity,G uangzhou510275)Abstract:The recent research progress o f the method o f preparation and mechanical properties o f polypropylene/ inorganic layer and polypropylene/inorganic particle nanocomposites was reviewed.Polypropylene nanocompos2 ites can be prepared by extrusion method and processed by injection method.Disper sion o f nano2filler in polypropylene matrix and mechanical properties polypropylene nanocomposites can be improved by conventional method o f sur f ace treatment by low molecular weight organic coupling agent,compatibilized by high molecular weight polymeric compatibilized agent or f unctionazed polypropylene as polymeric matrix.Reinforcement and toughening can be observed in polypropylene nanocomposites at very low loading o f pared to the pure polymer or conventional particulate composites,polypropylene nanocomposites exhibit markedly high modulus and rigidity,f aster crystallization rate,higher crystallization temperature and flame retardant properties.The increase in crystallization rate and crystallization temperatures o f polypropylene in nanocomposites is attributed to a strong heterogeneous nucleation interaction o f nanoparticles due to a very high active sur f ace area.The im2 provement in flame retardant properties is attributed to their increased thermal stability and their unique ability topromote flame retardancy at quite low filling level through the formation o f insulating and incombustible char.K ey w ords:polypropylene(PP),nanocomposites,method o f preparation,mechanical property,dynamic me2 chanical behavior,crystallization behavior,flame retardancy前言高分子作为材料从均聚物、共混物、到填充和增强复合材料,每一步新技术引入都使高分子材料的物理与力学性能进一步提高和应用扩大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚丙烯纳米复合材料的制备及阻燃性能研究
聚丙烯纳米复合材料的制备及阻燃性能研究
引言
随着科技的进步和工业的发展，人们对材料性能的要求越来越高。
在许多领域，如建筑、电子、汽车等，材料的阻燃性能显得尤为重要。
聚丙烯作为一种常见的塑料材料，其在阻燃性能方面存在一定的局限性。
因此，研究改善聚丙烯的阻燃性能，具有重要的意义。
聚丙烯纳米复合材料制备方法
聚丙烯纳米复合材料的制备主要有两种方法：机械混合法和熔融混合法。
机械混合法是将聚丙烯和纳米材料加入到高速搅拌机中进行混合。
这种方法简单且易于操作，但是纳米材料的分散性和填充效果较差。
熔融混合法是将聚丙烯和纳米材料同时加入到熔融状态的聚丙烯中，通过挤出或注塑等工艺制备纳米复合材料。
这种方法能够较好地改善纳米材料的分散性和填充效果，提高复合材料的力学性能。
聚丙烯纳米复合材料的阻燃性能研究
为了研究聚丙烯纳米复合材料的阻燃性能，我们选择了几种常见的纳米材料进行混合制备，并对比了不同纳米材料含量对阻燃性能的影响。
实验中，我们首先将聚丙烯和纳米材料按一定比例进行机械混合或熔融混合，然后通过挤出或注塑工艺，制备出不同纳米材料含量的复合材料。
接下来，对样品进行烧毁试验，研究其阻燃性能。
实验结果表明，聚丙烯纳米复合材料的阻燃性能能够得到有效改善。
当纳米材料的含量为5%时，复合材料的阻燃性能
最好，燃烧时间显著延长。
随着纳米材料的含量增加，阻燃性能呈现出先增强后降低的趋势。
这是由于纳米材料的添加能够有效增加复合材料的热稳定性和阻燃性能，但过高的含量会导致复合材料的力学性能下降。
结论
本研究通过熔融混合法制备了一系列聚丙烯纳米复合材料，并研究了不同纳米材料含量对其阻燃性能的影响。
实验结果表明，纳米材料的添加能够有效改善聚丙烯的阻燃性能。
然而，需要注意的是，纳米材料的含量过高会导致复合材料的力学性能下降。
因此，在实际应用中，需要权衡纳米材料的添加量和复合材料的力学性能。
总之，聚丙烯纳米复合材料的制备及阻燃性能研究对于改善聚丙烯的阻燃性能具有重要意义。
随着纳米材料研究的不断深入，相信聚丙烯纳米复合材料在阻燃性能方面的应用前景将更加广阔
本研究通过实验研究了聚丙烯纳米复合材料的制备及其对阻燃性能的影响。
实验结果表明，纳米材料的添加能够有效改善聚丙烯的阻燃性能，其中5%的纳米材料含量时阻燃性能最好。
然而，过高的纳米材料含量会导致复合材料的力学性能下降。
因此，在实际应用中需要权衡纳米材料的添加量和复合材料的力学性能。
这项研究对于改善聚丙烯的阻燃性能具有重要意义，并展示了聚丙烯纳米复合材料在阻燃性能方面的广阔应用前景。
随着纳米材料研究的不断深入，相信聚丙烯纳米复合材料在阻燃性能方面的应用将得到更大的发展。
