GFM蓄电池说明书
圣阳GFMD-C系列蓄电池技术资料
宽
高
74.5
210.0
110.0
242.0
98.5
348.5
141.0
348.5
174.0
348.5
174.0
348.5
175.0
348.5
173.0
338.0
173.0
338.0
310.0
335.0
351.00 340.00
350.00 340.00
351.00 340.00
总高
223.0 260.0 357.5 357.5 357.5 357.5 357.5 347.0 347.0 357.0 350.00 350.00 350.00
（3）负极总反应为② + ③ + ④：O2+4H++4e=2H2O
又返回至①，如此循环往复。
总之，充电过程中正极产生的氧气能够迅速与负极充电状态下的活物质发生反应生成水，没有气体逸出，没有水份的
损失，电池可以实现密封。
阀控铅酸蓄电池阴极吸收反应原理图解
04
第二章 技术特性
放电特性曲线及放电数据
蓄电池的放电容量与放电电流、终止电压及放电时的温度直接相关。总的来说，放电电流越小、终止电压越低、温度越高， 电池放出的电量越大。图 2-1、2-2、2-3 是 GFMD-C 系列电池在环境 25℃时，不同放电倍率的放电特性曲线，表 2-2 是恒电流放电数据表，用户可以参照此表进行电池选型。
1000 750 550
1200 900 660
1500 1125 825
2000 1500 1100
3000 2250 1650
长
174.0 208.0 174.0 174.0 175.0 213.5 252.0 350.0 430.0 346.0 401.00 490.00 710.00

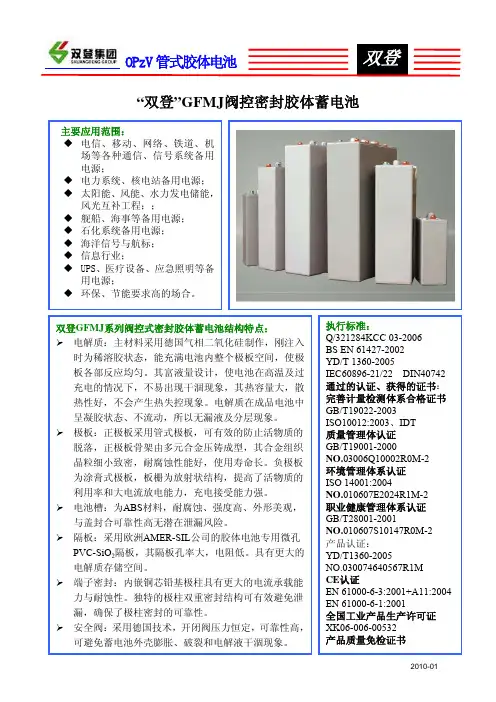

GFMJ胶体电池_2V_全系列说明书_中文_
OPzV 管式胶体电池
使用性能特点： 20年设计寿命 高循环寿命 更好的耐温性能 优异的深循环性能 小电流放电性能优越 更好的高温性能 恒功率放电能力更强 更好的充电接受能力 更好的安全性能与可靠性 模块化、人性化的安装设计 性价比高，年运营成本低 环境友好，循环使用
双登
环境要求： 温度：可适应-20℃-50℃(-4℉～122℉)的环境，相对 湿度≤90%； 同组电池使用环境温度应一致； 推荐使 用环境温度 20-25 ℃ (68℉～ 77℉) ，储存温度 0℃～ 20℃(32℉～68℉)；存放期一般为3~6个月，存放期 超过3~6个月应补充电。 海拔高度不超过 4000m（超过 4000m 使用时，需在 订货时说明）； 使用环境应远离火源，干燥、清洁、通风，不能有 大量放射线、红外线辐射、有机溶剂、腐蚀气体存 在，避免阳光直射、紫外线等级不大于2级。 避免沙埋、雨淋、浸没，应防雷击、防小动物、防 电击、绝缘电阻≥2MΩ；； 安装地如处于高寒地区，电池应做好防冻措施；
GFMJ-200 GFMJ-250 GFMJ-300 GFMJ-350 GFMJ-420 GFMJ-490 GFMJ-600 GFMJ-800 GFMJ-1000 GFMJ-1200 GFMJ-1500 *GFMJ-1500B GFMJ-2000 GFMJ-2500 GFMJ-3000
2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
206 206 206 206 206 206 206 210 210 210 210 210 214 212 212
354 354 354 470 470 470 645 645 645 645 645 795 772 772 772
386 386 386 502 502 502 677 677 677 677 677 827 804 804 804

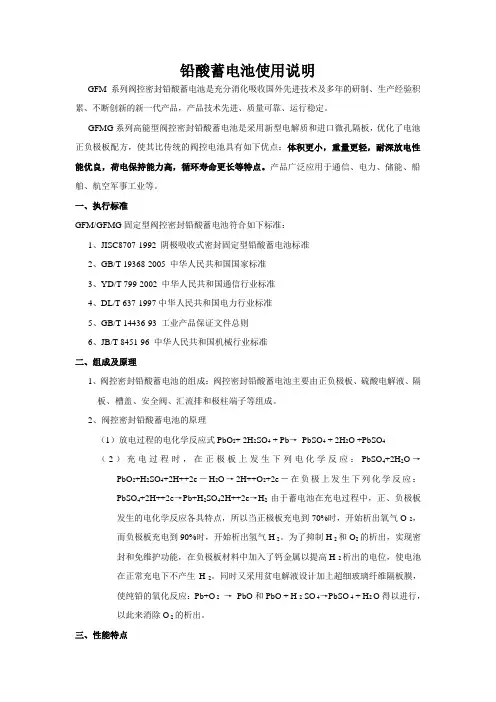

铅酸蓄电池使用说明
铅酸蓄电池使用说明GFM系列阀控密封铅酸蓄电池是充分消化吸收国外先进技术及多年的研制、生产经验积累、不断创新的新一代产品，产品技术先进、质量可靠、运行稳定。
GFMG系列高能型阀控密封铅酸蓄电池是采用新型电解质和进口微孔隔板，优化了电池正负极板配方，使其比传统的阀控电池具有如下优点：体积更小，重量更轻，耐深放电性能优良，荷电保持能力高，循环寿命更长等特点。
产品广泛应用于通信、电力、储能、船舶、航空军事工业等。
一、执行标准GFM/GFMG固定型阀控密封铅酸蓄电池符合如下标准：1、JISC8707-1992 阴极吸收式密封固定型铅酸蓄电池标准2、GB/T 19368-2005 中华人民共和国国家标准3、YD/T 799-2002 中华人民共和国通信行业标准4、DL/T 637-1997中华人民共和国电力行业标准5、GB/T 14436-93 工业产品保证文件总则6、JB/T 8451-96 中华人民共和国机械行业标准二、组成及原理1、阀控密封铅酸蓄电池的组成：阀控密封铅酸蓄电池主要由正负极板、硫酸电解液、隔板、槽盖、安全阀、汇流排和极柱端子等组成。
2、阀控密封铅酸蓄电池的原理（1）放电过程的电化学反应式PbO2+ 2H2SO4 + Pb→PbSO4 + 2H2O +PbSO4（2）充电过程时，在正极板上发生下列电化学反应：PbSO4+2H2O→PbO2+H2SO4+2H++2e－H2O→2H++O2+2e－在负极上发生下列化学反应：PbSO4+2H++2e→Pb+H2SO42H++2e→H2由于蓄电池在充电过程中，正、负极板发生的电化学反应各具特点，所以当正极板充电到70%时，开始析出氧气O2，而负极板充电到90%时，开始析出氢气H 2。
为了抑制H 2和O2的析出，实现密封和免维护功能，在负极板材料中加入了钙金属以提高H2析出的电位，使电池在正常充电下不产生H2。
同时又采用贫电解液设计加上超细玻璃纤维隔板膜，使纯铅的氧化反应：Pb+O 2→PbO和PbO + H 2 SO 4→PbSO 4 + H2 O得以进行，以此来消除O 2的析出。
双登GFM系列产品维护手册
目录1. 产品外形尺寸及重量 (1)2. 选型 (2)3. 搬运 (2)4. 贮存 (2)5. 安装 (2)6. 蓄电池使用环境及注意事项 (4)7. 蓄电池充电 (6)8. 温度对蓄电池容量的影响 (6)9. 温度对电池寿命的影响 (7)10. 蓄电池容量检测 (8)11. 开关电源参数设置 (8)12. 停电时的使用要求 (9)13. 维护周期及要求 (9)14. 电池架（柜）通用规格表 (11)15. 电池安装接线示意图 (13)16. 服务工作用单 (24)1. 产品外形尺寸及重量GFM-800~10002. 选型选择蓄电池时应根据使用频次放电电流放电时间等情况，容量应尽量选大一些，以避免过放电和超大电流放电时对蓄电池造成损害，蓄电池放电时，放电电流一般控制在0.1C10A以下。
3. 搬运蓄电池荷电出厂搬运时，应做好极柱防护，电池端面不能受压，安全阀不允许松动，严禁短路。
蓄电池搬运时应正立，轻拿轻放，严禁倒置翻滚摔撞暴晒雨淋。
4. 贮存4.1蓄电池在安装前可在0~35℃的环境温度下存放，存放期一般为6个月，存放期为6个月的电池应进行补充电。
4.2蓄电池存放地点应干燥清洁通风，不能置于有大量红外线放射线辐射有机溶剂及腐蚀气体的环境中，远离火源，避免阳光直射。
4.3蓄电池在存放中应保持正立，端面不能受压，安全阀不能松动，不得将无外包装木箱的电池重叠堆放。
5. 蓄电池使用环境及注意事项5.1蓄电池使用环境应干燥清洁通风，不能有大量放射线红外线辐射有机溶剂腐蚀气体，避免阳光直射，温度不超过35℃。
5.2取暖器或空调通风孔不应直接对着蓄电池，应尽量使蓄电池组各部位温差不超过3℃，建议采用红外线测温仪来检测蓄电池各部位的温度。
5.3蓄电池可采用制造厂提供的电池柜或电池安装架，蓄电池安装在楼上时应向土建部门提出负荷要求，抗震烈度为7级以上地区，应设计防震支架并采用地脚螺栓固定，使应力扩散。
5.4蓄电池组安装时应尽量靠近负载，选用的电缆铜排连接线要合适，以免增加线路压降，多路并联使用时，应尽量使线路压降大致相同，且每组电池配保险丝。
GFM蓄电池说明书
GFM系列蓄电池技术说明书一、应用范围：⑴通信用备用电源⑵发电厂、水电站直流电源⑶变电站开关控制⑷铁路用直流电源⑸太阳能、风能系统⑹移动机站⑺不间断电源系统⑻消防、安全系统二、特点1）长寿命使用既有耐腐蚀性的特殊铅钙合金制成的栅板（格子体），拥有较长的浮充寿命。
正常浮充电情况下产生的气体可以很好的被吸引，所以正常操作情况下不会因电解液枯竭导致电池容量减低。
使用特殊隔板保持电解液的同时，强力压紧正极板板面防止活性物质脱落。
所以，可以长时期使用，是一种很经济的蓄电池。
GFM系列蓄电池，是在阀控式密封铅酸蓄电池技术的基础上实现了长寿命化。
所以GFM电池设计寿命为10～15年（25℃）。
（2）维护容易由于浮充电时，电池内部产生的氧气大部分被阴极板吸收还原成电解液，基本上没有电解液的减少，所以完全不必象一般蓄电池那样测量电解液的比重和补水。
（3）高倍率放电特性优良采用孔率极高的特殊极板，并且端子和极柱一次成型，因而内阻较小，特别是大电流放电特性优良（1分钟放电情况下，比以前的开放富液式蓄电池提高20％以上）。
（4）可横向放置，缩小放置空间电解液由特殊隔板保持，所以没有流动的液体，不必担心漏液。
正常操作下，即使横放状态亦可使用。
另外，端子形状也考虑到电池排列的需要，接线操作简单。
此外，不需要额外保留维护空间。
由于电池是紧密的设计，所以可以缩小存放空间。
而且，如果将电池横向放置，就可以在前面接线及检修，可以更加缩小其占据的空间。
（5）经济性好由于不需要补水及均衡充电，可以减少检修费用及充电机可以简化。
不产生酸雾，相邻机器亦不需要进行耐酸处理，所以整体经济性好。
（6）有较高安全性为预防产生过多的气体，电池装有安全阀。
另外，还装有防爆过滤器，在构造上即使有火花接近，亦能防止引火至电池内部。
（7）自放电少使用特殊铅钙合金制成的板栅，将自放电量限制到最小，可长期保存。
如上所述GFM系列拥有诸多特长，带触媒栓的开放式铅酸蓄电池相比较一览表如表—1所示。
6-GFM阀控式铅酸蓄电池说明书
6GFM系列阀控密封式铅酸蓄电池使用维护说明书中国船舶重工集团公司火炬牌12V阀控密封式铅酸蓄电池是依据日本JIS标准自主研制开发的新型电池，采用新技术、新材料、新工艺制造。
电池具有工作电压平稳、大电流放电性能优良等特点。
使用过程中无酸雾和气体逸出，免维护性能优良。
产品特点◆维护简单电池实现密封，在整个寿命期间无需定期补水或补酸等维护。
◆性能优良采用高强度紧装配工艺，防止活性物质脱落，采用增多酸量设计，提高电池使用寿命。
板栅采用特殊铅钙多元合金，严格控制隔板、电解液及各工序的杂质，自放电低。
采用优质隔板，装配较紧，极板、极柱、汇流排优化设计，电池内阻小，大电流放电性能好。
安装使用简单、方便。
◆安全可靠电池密封可靠，无电解液渗漏隐患。
安全阀开闭阀性能卓越，可以放出由于误操作或过充电引起的过多气体，同时能防止外部气体或火花进入电池内部引起自放电或爆裂。
◆洁净环保电池使用时不会产生酸雾，对周围环境和配套设施无腐蚀，可直接将电池安装在办公室或配套设施房内，无需做防腐蚀处理。
应用范围◆无线电通讯系统电源◆电器、医疗设备及仪器仪表电源◆UPS不间断电源◆办公自动化系统◆铁路内燃机车起动◆船舶、铁路客车等照明◆便携式电器电源◆控制开关、照明电源技术参数6GFM系列蓄电池主要产品型号技术参数表型号Type 额定电压（V）Rated V oltage10小时率容量（Ah）Rate Capacity at10-hr-rate最大外形尺寸Max. External Dimensions(mm)参考质量（kg）Weight长L 宽W 高h 总高H6GFM24 12 24 167 175 128 128 7.6 6GFM26 12 26 167 175 128 128 7.8 6GFM28 12 28 167 126 175 182 10.0 6GFM34 12 34 195 131 156 181 10.5 6GFM38 12 38 196 165 175 182 13.2 6GFM40 12 40 198 166 171 171 13.56GFM50 12 50 198 166 171 171 15.06GFM55 12 55 229 138 210 232 17.66GFM60 12 60 260 168 184 206 21.06GFM65 12 65 351 167 174 174 21.56GFM70 12 70 260 168 210 232 23.86GFM75 12 75 260 168 210 232 24.56GFM80 12 80 328 172 218 236 25.56GFM90 12 90 306 168 210 232 27.36GFM95 12 95 306 168 210 232 28.56GFM100 12 100 328 172 218 236 29.56GFM110 12 110 328 172 218 236 31.06GFM120 12 120 406 174 208 240 36.06GFM135 12 135 340 173 282 285 39.56GFM150 12 150 483 170 241 241 52.06GFM180 12 180 530 206 214 242 55.06GFM200 12 200 522 240 220 245 60.06GFM230 12 230 521 269 203 228 68.06GFM250 12 250 520 268 220 245 74.06GFM系列放电特性（25℃）充电性能◆浮充使用时设定的充电电压应在（13.38±0.06）x nV（25℃，n为单体总数）范围内，否则影响电池寿命。
蓄电池GFM使用维护说明书
火炬牌GFM系列固定型阀控密封式铅酸蓄电池使用维护说明书中国船舶重工集团公司淄博蓄电池厂目录一、概述 (1)1.1产品简介 (1)1.2产品特点 (1)1.3产品用途 (2)二、电池参数 (2)2.1基本参数 (2)2.2电池内阻 (3)2.3放电曲线 (3)三、电池安装 (4)3.1电池安装条件 (4)3.2安装方式 (4)四、使用与维护 (5)4.1使用条件 (5)4.2补充充电 (5)4.3浮充电 (5)4.4正常充电 (6)4.5均衡充电 (6)4.6维护注意事项 (8)五、故障检修 (9)六、用户电池档案 (9)七、服务项目 (9)本说明书旨在协助您如何安装、使用和维护固定型阀控密封式铅酸蓄电池，确保在使用我公司产品时获得最佳效果。
请务必按照本说明书进行操作，并将其放置在安装地附近，方便及时查阅，对电池的操作需有专业人员进行。
禁止吸烟，禁止使用明火，杜绝一切火源，有爆炸和起火的危险。
如果硫酸不慎溅到眼睛和皮肤上，请立即用大量清水冲洗，并立即咨询医生。
溅到酸液的衣服也应用清水彻底冲洗。
避免短路引起火灾和爆炸危险。
电解液具有强腐蚀性，在一般情况下我们的工作不会与电解液接触，万一电池发生破损出现电解液外泄，请勿触摸电解液。
操作时请戴好防护眼镜，穿好工作服，做好事故防范工作。
本电池比较沉重，使用合适的运输工具，搬运时要小心谨慎，以免碰撞，安装时注意安全。
高压危险。
警告！电池上的金属部件始终带电，勿将物品及工具置于蓄电池上。
固定型阀控密封式铅酸蓄电池是不需要加水的，电池上的安全阀是密封的，任何开阀行为都会导致电池损坏！未按照使用维护说明书进行操作，使用非原装部件进行维修，擅自打开安全阀，在电池中使用电解液添加剂将不列在质保范围。
报废电池应与一般生活垃圾分开，进行集中收集，方便回收利用。
一、概述1.1产品简介我厂阀控密封式铅酸蓄电池有两种，一种是按照德国标准研制的GFM 系列高性能、长寿命新型电池，一种是按照日本标准设计的GFME 系列电池，电池设计寿命15年以上(2.24V ／单体·25℃浮充使用)。
双登6-GFM-U系列电池说明书
6-GFM-U系列说明书
地址：江苏省姜堰市双登科工园
邮编：225526
电话：+86-523-88521888
传真：+86-523-88521244
邮件：*********************.cn
0203
外型尺寸
6-GFM-U系列电池是双登集团为适应UPS系统应用而开发的全系列12V电池，该电池在线运行100万只以上，遍及欧亚数千个UPS系统及通信中心机房。
6-GFM-U系列电池经多年应用改进，其安装尺寸与全球各大UPS系统完全兼容。
应用场景
UPS电源系统；
高功率、大电流放电场景；应急照明灯、航标灯。
技术特征
较小的内阻与压降，适应高功率、大电流放电；
优良的制作工艺，电池一致性高；
10年持续创新，安全、稳定、可靠、成熟；
在网稳定运行超过百万只。
专为大电流高功率应用场景而设计，能量密度比普通电池提高20%以上；产品设计寿命10年；年失效率小于1 /5000。
优点
电网使用场景
环境温度
0℃
04型号规格
相同功率下TCO趋势图。
GFM产品说明书
GFM系列阀控密封铅酸蓄电池GFM Series VRLA Battery一、产品简介Brief Introduction“双登”牌GFM系列阀控密封铅酸蓄电池，是双登采用当代最新技术开发的最新产品，产品符合国家信息产业部YD/T799-2002标准、日本JISC8704-2:1999标准及IEC60896-2,2000标准，其各项性能指标均达到国内领先水平，在国内享有声誉。
该产品可广泛应用于电信、移动、联通、铁道、船舶等各种通信、信号系统的备用电源，电力系统、核电站的备用电源，太阳能、风能发电储能系统，以及UPS、应急照明等备用电源。
Shuangdeng Brand GFM series VRLA battery is the latest product developed by Shuangdeng through latest modern technologies. The product conforms to Standard YD/T799-2002 of the Ministry of National Information Industry, Japan JISC8704-2:1999 standard as well as IEC60896-2,2000 standard. Its performance parameters have reached domestic leading level and it enjoys good reputation in China. This product can be broadly utilized as backup power supply for communication and signal systems such as telecommunication, China Mobile, China Unicom, railway and vessels etc., as the energy storage system of solar and wind power generation, and as the backup power supply of UPS and emergency illumination.二、产品特点Product Characteristics✧极板采用矩形大网格分块结构、专有的4BS形成技术，提高了电池比能量，延长了循环使用寿命。
GFM-600单页说明书
Remaining Capacity 残存容量（%）
120 100
80 60 40 20
0 -10
100 80 60 40 20 0 0
容量温度曲线
0.1CA1.8V/cell(10hr)
0.63CA1.6V/cell(1hr) 1.12CA1.6V/cell(30min)
0
10
20
30
40
Temperature 温度（℃）
极柱密封采用专利技术密封结构及高温固化环氧胶，保证电 池使用安全可靠。
电池参数
电池类型 标称电压 额定容量 外形尺寸（长×宽×高） 设计浮充寿命 参考重量 适用温度 最佳使用温度 自放电 槽盖材料 极柱尺寸(mm) 参考安装尺寸（见图，长×宽×高）
阀控式密封铅酸蓄电池 2V
600Ah（10h 率，1.8V，25℃） 285（mm）×171（mm）×342（mm）
1.70
1.60
1.30
武汉银泰科技电源股份有限公司
地址：湖北省武汉市经济技术开发区沌口小区特 2 号
电话：027-842208888
传真：027-84220159
网址：
Email:business@
40 0.04
2.1
20 0.02
2.0
0 0.00
1.9
1
10
0
4
Discharge Time 放电时间(h)
充电特性曲线
2.25V Constant Voltage Charging at 25℃ 在25℃时，2.25V限流0.1C
Charged Volume 充电电量
Chargee Voltage 充电电压
10 年 36kg -25℃～50℃ 20℃～25℃ 25℃时储存 90 天剩余容量≥90% ABS Φ20、M8 立式 48V：1195×680×1038 卧式 48V：749×340×1132
GFM电池安装手册_VER_C-07-1
目
录
一、概 述 ................................................................................................................................................................................................................................................... 1 二、特别提示......................................................................................................................................................................................................................................... 1 三、安装注意事项
4.2.9 电池护罩 ......................................................................................................................................................................................................................................... 8 4.2.10 检查................................................................................................................................................................................................................................................... 8
GFM系列铅酸蓄电池安装与维护手册
GFM系列阀控密封铅酸蓄电池使用及维护1、初期静电补充蓄电池安装调试结束投入使用前应进行均衡补充电，均充电压一般设定为 2.30V/单格（25℃时蓄电池正负端子测定值的平均值）。
充电最大电流设定为0.10C10A，当电池组均充电流小于10mA/Ah时，自动转入浮充，浮充时间不得少于24小时。
2、浮充要求蓄电池浮充电压设定为2.23V/单体（25℃时蓄电池正负端子测定值的平均值），充电最大电流设定为0.10C10A。
3、温度补偿若电池工作环境温度超出20℃~30℃范围，应对每个单体电池的浮充电压及均充电压作相应的修正。
修正电压为V修正=V25℃-0.003V/℃×（T实际-25℃），即温度每升高1℃，浮充电压降低3mA，温度每降低1℃，浮充电压升高3mA。
亦可参照表4进行调整。
4、均冲蓄电池在使用过程中当单体浮充电压低于2.18V时应进行均衡补充电。
均冲电压一般可设定为2.30/单体（25℃时蓄电池正负端子测定值的平均值），充电最大电流0.10C10A，均冲时间不少于8h，但不超过10h。
如果激战供电条件恶劣，停电频繁，应视情况进行定期均充。
5、容量检测（1）、容量放电前应进行均衡充电。
（2）、当均冲转浮充后，浮充电流在1-2mA/Ah，且连续稳定约2-3小时不变，这表明电池已充足电。
在确保浮充24小时并断电1小时后，可以进行容量检测，检测方法见表5（3）放电结束后，必须在8小时内进行均衡补充电，均冲电压设定为2.30/单格（25℃时蓄电池正负端子测定值的平均值），充电最大电流0.10C10A。
当均充电流在小于10mA/Ah 时转入浮充，如果浮充电流为1-2mA/Ah且连续2-3小时不变，这表明电池已充足电，此时进入正常浮充状态并保持24小时以上。
6、放电深度（1）、利用放电时间来控制放电深度，放电时间与负载电流乘机所得容量应小于或等于0.80 C10。
（2）、利用放电时间来控制放电深度，设置的电池放电量应小于或等于0.80 C10。
GFMJ胶体电池_2V_全系列说明书_中文_
额 定 输 出 容 量 C10 单位为Ah
GFMJ电池外观可 见部件名称图
连接线 正极板
2010-01
OPzV 管式胶体电池
双登
GFX-200～GFX-600
GFX-800～GFX-1500
GFX-2000
GFX-2500～GFX-3000
产品规格和主要参数一览表
电池型号
额定 电压 （V）
额定 容量 （Ah）
双登
1.75 525 519 515 406 301 275 232 171 127 104 88 62 52 27.62 6.61 5.61 1.90 513 449 303 294 282 234 186 165 129 108 93 65 54 28.08 7.41 6.21 GFMJ 1.85 541 472 353 330 299 258 204 177 137 114 98 67 56 30.88 7.80 6.54 -600 1.80 580 572 487 420 336 312 258 199 150 123 104 72 61 32.42 8.07 6.76 1.75 603 583 558 468 373 338 284 208 156 126 106 73 62 33.71 8.27 6.93 1.90 684 599 404 392 376 312 248 220 172 144 124 86 72 37.08 9.67 8.20 GFMJ 1.85 721 630 470 440 399 344 272 236 183 152 130 90 75 40.78 10.18 8.64 -800 1.80 773 762 649 560 448 416 344 266 200 164 139 96 82 42.81 10.53 8.94 1.75 804 778 744 624 497 448 378 278 208 168 141 98 83 44.52 10.79 9.16 1.90 855 749 504 490 470 390 310 275 215 180 154 107 89 46.38 12.10 10.26 GFMJ 1.85 902 787 588 550 498 430 340 295 228 190 162 112 93 51.01 12.74 10.80 -1000 1.80 966 953 812 700 560 520 430 332 250 204 173 120 102 53.56 13.18 11.17 1.75 1005 972 931 780 621 560 473 347 260 210 176 122 103 55.70 13.51 11.45 1.90 1026 899 605 588 564 468 372 330 258 216 185 129 107 55.54 14.51 12.31 GFMJ 1.85 1082 945 706 660 598 516 408 354 274 228 195 134 112 61.09 15.28 12.96 -1200 1.80 1159 1144 974 840 672 624 516 399 300 245 208 144 125 64.14 15.81 13.41 1.75 1206 1167 1117 936 746 672 568 417 312 252 211 146 128 66.70 16.21 13.74 1.90 1112 950 631 600 585 522 465 390 308 249 212 154 128 68.29 17.76 15.10 GFMJ 1.85 1205 1000 764 720 620 594 510 432 340 274 233 163 136 75.11 18.70 15.9 -1500 1.80 1260 1210 998 924 762 738 645 507 390 314 263 180 155 78.86 19.35 16.45 1.75 1311 1296 1188 1056 900 825 710 540 403 326 272 185 158 82.01 19.83 16.86 1.90 1387 1229 873 800 780 696 620 520 410 331 282 205 170 91.04 23.65 20.14 GFMJ 1.85 1509 1284 1000 960 827 792 680 576 453 365 311 218 181 100.1 24.90 21.21 -2000 1.80 1681 1614 1331 1232 1017 984 860 676 520 418 351 240 210 104.4 25.77 21.95 1.75 1748 1729 1584 1408 1200 1100 946 720 544 435 363 246 214 108.3 26.41 22.50 GFMJ 1.90 1758 1584 1048 1000 975 870 775 650 512 414 352 257 212 113.8 29.73 25.18 -2500 1.85 1911 1666 1254 1200 1034 990 850 720 566 457 388 272 226 125.1 31.30 26.51 1.80 2101 2017 1663 1540 1271 1230 1075 844 625 523 438 300 260 131.4 32.39 27.43
GFM阀控密封铅酸蓄电池安装维护手册..
GFM阀控密封铅酸蓄电池安装维护手册1.概述双登牌GFM新型阀控密封铅酸蓄电池，是根据最新科研成果研制而成，具有结构新颖，安全可靠，密封性好，比能量高，大电流放电性能好，充电接受能力强，内阻小，自放电率低，容量恢复性能好，循环使用寿命长，密封反应效率高等特点。
电池内部无游离酸，正常使用时无酸雾和气体逸出。
本手册简要介绍了产品结构特点，技术特性，选型，搬运，贮存和安装使用维护等内容。
用户如有特殊要求，请与本公司技术服务部联系，我们将及时、准确、完善地向你提供产品咨询服务和非标设计。
结构特点2.1特殊的极柱密封结构采用特有的组合式迷宫极柱密封结构(专利技术)及焊接工艺，确保密封安全可靠。
2.2ABS密封结构“双登”GFM系列蓄电池外壳由阻燃、超强ABS材料制成，采用专利技术密封，具有造型美观、结构牢固、密封可靠等特点。
2.3安全阀控结构阀体采用阻燃ABS材料制成，双过滤片，具有准确控制开、闭阀压力，阻燃、过滤酸雾功能。
2.4隔板采用吸收式超细玻璃纤维隔板，其内阻低，高倍率放电性能好。
2.5平面极板极板采用矩形大网格分块结构、专有的四碱式硫酸铅形成技术和专用合金材料制作，提高了电池体积比能量和重量比能量，延长了循环使用寿命。
2.6高纯度电解液采用高纯度电解液和特殊添加剂，提高了活性物质利用率，改进了电池深放电特性和充电接受能力。
2.7极群包片结构采用U型纵向包膜方式和紧装配技术，有效的防止了极板应力对隔膜弹性的影响，隔膜附着性好，吸酸均匀，极板无污染。
2.8极柱采用大直径铜芯，极柱、梳齿连体压铸，载流面积大，内阻小。
2.9短路保护正、负极板均加有塑料护套，有效防止电池正、负极短路和电池卧放时的极板弯曲变形。
2.10活性物质正、负极铅膏中加入特殊添加剂，通过合理分配有机和无机添加剂的比例，减少电池在电化学反应过程中的有机物分解，改变活性物质的晶相结构，活性物质利用率高、充电接受能力强。
2.11单体结构系列化“双登”GFM系列电池为独特设计的单体结构，最大单体容量达3000Ah，用户有更大的选择余地。
双登GFM维护使用手册
1. 产品外形尺寸及重量 (1)2. 选型 (2)3. 搬运 (2)4. 贮存 (2)5. 安装 (2)6. 蓄电池使用环境及注意事项 (4)7. 蓄电池充电 (6)8. 温度对蓄电池容量的影响 (6)9. 温度对电池寿命的影响 (7)10. 蓄电池容量检测 (8)11. 开关电源参数设置 (8)12. 停电时的使用要求 (9)13. 维护周期及要求 (9)14. 电池架（柜）通用规格表 ............................... (11)15. 电池安装接线示意图 ................................... .. (13)16. 服务工作用单242.选型选择蓄电池时应根据使用频次放电电流放电时间等情况，容量应尽量选大一些，以避免过放电和超大电流放电时对蓄电池造成损害，蓄电池放电时，放电电流一般控制在O.IC io A以下。
3.搬运蓄电池荷电出厂搬运时，应做好极柱防护，电池端面不能受压，安全阀不允许松动，严禁短路。
蓄电池搬运时应正立，轻拿轻放，严禁倒置翻滚摔撞暴晒雨淋。
4•贮存4.1蓄电池在安装前可在0~35 C的环境温度下存放，存放期一般为6个月, 存放期为6个月的电池应进行补充电。
4.2蓄电池存放地点应干燥清洁通风，不能置于有大量红外线放射线辐射有机溶剂及腐蚀气体的环境中，远离火源，避免阳光直射。
4.3蓄电池在存放中应保持正立，端面不能受压，安全阀不能松动，不得将无外包装木箱的电池重叠堆放。
5. 安装5.1地面托架安装步骤5.1.1依据备件清单（或总装图）清点待装电池及地面托架组件；5.1.2察看安装使用蓄电池的环境条件，必要时用户应进行调整；5.1.3清除电池输出端子及连接条表面油污；5.1.4根据安装接线示意图（见15.）,把电池装入托架中，并在规定位置安放定位件，然后接好连接线，谨防短路；5.1.5粘贴好电池编号序码。
5.2单（双）层立式安装架安装步骤521依据备件单（或总装图）清点待装电池及组件；5.2.2查看安装使用蓄电池的环境条件，必要时用户应进行调整；5.2.3根据输出母排位置，对照电池架柜通用规格表确定单（双）层立式安装架（以下简称立架）地脚螺钉孔位置（L x W），如下俯视图所示：5.2.4用冲孔钻或电锤打好地脚螺钉孔；5.2.5将安装架中的电池托架（双层安装架为下层电池托架）用地脚螺钉连接到安装位置地面上；5.2.6将左右立座放在电池托架两侧，在对应孔处用螺杆、螺母、垫圈连接好, 双层立架安装时将上层电池托架放入立座之间，在对应孔处用螺杆、螺母、垫圈连接好，再用半圆头螺杆、垫圈把侧梁与立座接起来，安放定位件，最后固定绝缘支座，如下效果图所示：527把立架调平后，将所有螺杆螺母拧紧；528再将电池立架一边侧梁拆除，清除电池输出端子及连接条表面油污；529根据接线示意图（见15.），把电池装入立架，确保正负端子位置能够串联连接并谨防短路；5.2.10根据接线示意图安装电池间连接条，确保所有螺杆都拧紧，然后在电池端子部位和用户输出连接部位安放螺杆保护罩，安装位置必须和如下效果图所示保持一致：5.2.11再次装好电池立架侧梁，粘贴好电池编号序码；5.3立式安装柜安装步骤5.3.1依据备件清单清点零配件；5.3.2打开电池柜的前门，根据安装接线示意图（见15.）将电池放入柜内, 然后接好连接线，谨防短路；5.3.3粘贴电池编号序码，关闭前门；5.3.4用电压表依次测量电池端电压，做好记录，谨防接线错误或接触不良；5.3.5做好连接条绝缘防护和标识；6. 蓄电池使用环境及注意事项6.1蓄电池使用环境应干燥清洁通风，不能有大量放射线红外线辐射有机溶剂腐蚀气体，避免阳光直射，温度不超过35 C o6.2取暖器或空调通风孔不应直接对着蓄电池，应尽量使蓄电池组各部位温差不超过3C,建议采用红外线测温仪来检测蓄电池各部位的温度。
GFM阀控式铅酸蓄电池技术说明书
本说明书旨在协助您如何安装、使用和维护固定型阀控密封式铅酸蓄电池，确保在使用我公司产品时获得最佳效果。
请务必按照本说明书进行操作，并将其放置在安装地附近，方便及时查阅，对电池的操作需有专业人员进行。
禁止吸烟，禁止使用明火，杜绝一切火源，有爆炸和起火的危险。
如果硫酸不慎溅到眼睛和皮肤上，请立即用大量清水冲洗，并立即咨询医生。
溅到酸液的衣服也应用清水彻底冲洗。
避免短路引起火灾和爆炸危险。
电解液具有强腐蚀性，在一般情况下我们的工作不会与电解液接触，万一电池发生破损出现电解液外泄，请勿触摸电解液。
操作时请戴好防护眼镜，穿好工作服，做好事故防范工作。
本电池比较沉重，使用合适的运输工具，搬运时要小心谨慎，以免碰撞，安装时注意安全。
高压危险。
警告！电池上的金属部件始终带电，勿将物品及工具置于蓄电池上。
固定型阀控密封式铅酸蓄电池是不需要加水的，电池上的安全阀是密封的，任何开阀行为都会导致电池损坏！未按照使用维护说明书进行操作，使用非原装部件进行维修，擅自打开安全阀，在电池中使用电解液添加剂将不列在质保范围。
报废电池应与一般生活垃圾分开，进行集中收集，方便回收利用。
一、概述1.1产品简介我厂阀控密封式铅酸蓄电池有两种，一种是按照德国标准研制的GFM系列高性能、长寿命新型电池，一种是按照日本标准设计的GFME系列电池，电池设计寿命15年以上(2.24V／单体·25℃浮充使用)。
产品从100Ah—3000Ah共十多个规格，电池的研制和生产采用新技术、新工艺、新材料及先进设备，产品已通过部级鉴定，具有国内先进水平，部分性能达到国际同类产品标准，电池整体结构全新设计，产品投放市场以来，以其高质量、高性能、高可靠性能受到用户普遍欢迎。
1.2产品特点◆板栅板栅采用耐腐蚀性好的特种铅钙合金制成，板栅结构优化设计，电流在极板上分布均匀，减少极板压降，提高电池放电性能，自放电率极低，电池寿命长。
◆极板极板采用专用活性物质配方，活性物质利用率提高，电池的大电流放电性能和充电接受能力提高，可适用于大电流冲击放电的使用要求。
6-GFM用户手册(中文)
动力未来/ power the future第一章安全说明摘要本章介绍安全标志和安全注意事项。
在进行任何有关本产品的操作之前，需要仔细阅读本章内容，以确保安全。
安全符号安全符号用以提示在进行电池安装、操作和维护时所必须遵守的安全事项。
安全符号如表0-1所示。
表0-1 安全符号及含义安全事项在电池安装、操作和维护中，必须遵守所在地的安全规范和相关操作规程，否则可能会导致人身伤害或设备损坏。
手册中提到的安全注意事项只作为当地安全规范的补充。
双登集团不承担任何因违反通用安全操作要求或违反设计、生产和使用设备安全标准而造成的责任。
1．电池组电压较高，直接接触或通过潮湿物体间接接触导电电缆，存在电击危险。
电池组为储能设备，在操作维护过程中严禁以任何方式短路电池组。
2．操作时严禁佩带手表、手链、手镯、戒指等易导电物体。
3．本设备中存在化学物质，只有经过培训的专业人员才能进行安装、操作和维护。
4．必须使用专用工具。
在进行电缆连接操作时，必须使用专用工具，不得使用非专用工具。
同时，工具使用前需做好绝缘处理（如在金属裸露部分缠绕胶布），以防工具触碰到带电的物件，造成短路或伤害人身安全。
5．使用相同型号的蓄电池。
请使用同型号的蓄电池，随意使用不同型号的蓄电池会损坏设备。
6．火灾危险。
蓄电池安装时，应保证电缆连接牢固和电池输出端子所在面清洁，否则可能引起蓄电池正负端子温度升高而打火，并可能引起火灾。
7．注意操作规范。
进行电池作业之前，必须仔细阅读电池搬运的安全注意事项以及电池的正确连接方法。
电池的不规范操作会造成危险。
操作中必须严防电池短路或壳体破裂。
壳体破裂后电解液的流出会对设备构成潜在的威胁，会腐蚀金属物体及电路板，造成设备损坏及电路板短路。
8．电池使用环境。
电池应远离火源、有机溶剂，避免阳光直晒、同组电池使用环境温度一致。
第二章 概述摘要本章介绍6-GFM 蓄电池的型号、产品选型、产品搬运及使用环境要求、产品规格和主要参数。
6-GFM用户手册(中文)
动力未来/ power the future第一章安全说明摘要本章介绍安全标志和安全注意事项。
在进行任何有关本产品的操作之前，需要仔细阅读本章内容，以确保安全。
安全符号安全符号用以提示在进行电池安装、操作和维护时所必须遵守的安全事项。
安全符号如表0-1所示。
表0-1 安全符号及含义安全事项在电池安装、操作和维护中，必须遵守所在地的安全规范和相关操作规程，否则可能会导致人身伤害或设备损坏。
手册中提到的安全注意事项只作为当地安全规范的补充。
双登集团不承担任何因违反通用安全操作要求或违反设计、生产和使用设备安全标准而造成的责任。
1．电池组电压较高，直接接触或通过潮湿物体间接接触导电电缆，存在电击危险。
电池组为储能设备，在操作维护过程中严禁以任何方式短路电池组。
2．操作时严禁佩带手表、手链、手镯、戒指等易导电物体。
3．本设备中存在化学物质，只有经过培训的专业人员才能进行安装、操作和维护。
4．必须使用专用工具。
在进行电缆连接操作时，必须使用专用工具，不得使用非专用工具。
同时，工具使用前需做好绝缘处理（如在金属裸露部分缠绕胶布），以防工具触碰到带电的物件，造成短路或伤害人身安全。
5．使用相同型号的蓄电池。
请使用同型号的蓄电池，随意使用不同型号的蓄电池会损坏设备。
6．火灾危险。
蓄电池安装时，应保证电缆连接牢固和电池输出端子所在面清洁，否则可能引起蓄电池正负端子温度升高而打火，并可能引起火灾。
7．注意操作规范。
进行电池作业之前，必须仔细阅读电池搬运的安全注意事项以及电池的正确连接方法。
电池的不规范操作会造成危险。
操作中必须严防电池短路或壳体破裂。
壳体破裂后电解液的流出会对设备构成潜在的威胁，会腐蚀金属物体及电路板，造成设备损坏及电路板短路。
8．电池使用环境。
电池应远离火源、有机溶剂，避免阳光直晒、同组电池使用环境温度一致。
第二章 概述摘要本章介绍6-GFM 蓄电池的型号、产品选型、产品搬运及使用环境要求、产品规格和主要参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GFM系列蓄电池技术说明书
一、应用范围：
⑴通信用备用电源⑵发电厂、水电站直流电源
⑶变电站开关控制⑷铁路用直流电源
⑸太阳能、风能系统⑹移动机站
⑺不间断电源系统⑻消防、安全系统
二、特点
1）长寿命
使用既有耐腐蚀性的特殊铅钙合金制成的栅板（格子体），拥有较长的浮充寿命。
正常浮充电情况下产生的气体可以很好的被吸引，所以正常操作情况下不会因电解液枯竭导致电池容量减低。
使用特殊隔板保持电解液的同时，强力压紧正极板板面防止活性物质脱落。
所以，可以长时期使用，是一种很经济的蓄电池。
GFM系列蓄电池，是在阀控式密封铅酸蓄电池技术的基础上实现了长寿命化。
所以GFM电池设计寿命为10～15年（25℃）。
（2）维护容易
由于浮充电时，电池内部产生的氧气大部分被阴极板吸收还原成电解液，基本上没有电解液的减少，所以完全不必象一般蓄电池那样测量电解液的比重和补水。
（3）高倍率放电特性优良
采用孔率极高的特殊极板，并且端子和极柱一次成型，因而内阻较小，特别是大电流放电特性优良（1分钟放电情况下，比以前的开放富液式蓄电池提高20％以上）。
（4）可横向放置，缩小放置空间
电解液由特殊隔板保持，所以没有流动的液体，不必担心漏液。
正常操作下，即使
横放状态亦可使用。
另外，端子形状也考虑到电池排列的需要，接线操作简单。
此外，不需要额外保留维护空间。
由于电池是紧密的设计，所以可以缩小存放空间。
而且，如果将电池横向放置，就可以在前面接线及检修，可以更加缩小其占据的空间。
（5）经济性好
由于不需要补水及均衡充电，可以减少检修费用及充电机可以简化。
不产生酸雾，相邻机器亦不需要进行耐酸处理，所以整体经济性好。
（6）有较高安全性
为预防产生过多的气体，电池装有安全阀。
另外，还装有防爆过滤器，在构造上即使有火花接近，亦能防止引火至电池内部。
（7）自放电少
使用特殊铅钙合金制成的板栅，将自放电量限制到最小，可长期保存。
如上所述GFM系列拥有诸多特长，带触媒栓的开放式铅酸蓄电池相比较一览表如表—1所示。
二、蓄电池外形尺寸及其重量参数
三、蓄电池特性曲线
1、蓄电池放电曲线
10小时率（0.1CA）、5小时率（0.17CA）、3小时率（0.25CA）放电终止电压为：1.8V/台；1小时率（0.55CA）放电终止电压为：1.75V/台。
2、充电曲线
蓄电池要求采用恒压限流的充电方式，充电电压在2.26±0.02V/台范围内，充电设备必须保持恒定功能且稳压精度小于1%，充电瞬间的最大电流不超过
0.15C10A
3、浮充电压与温度的关系曲线：
环境温度在25℃时，电池的浮充电压为：2.23±0.01V/台；电池的浮充电压值应随着环境温度的降低而适量增加，随着环境温度的升高而适量减少，其关系曲线见下图：
（注明：GFM系列的蓄电池都不适宜在40℃以上的环境中长期使用）
4、容量与温度的关系曲线
蓄电池不同放电率的放电容量值都会随着环境温度的升高而缓慢增加，其关系曲线见下图：
5、蓄电池寿命与温度的关系曲线
环境温度对电池寿命有很大的影响，当环境温度每升高10℃，电池寿命约
减少50%。
因此为了延长电池寿命，电池房应安装空调，使室温保持在15~25℃。
6、GFM系列蓄电池冲击放电曲线
8、GFM系列蓄电池KCC容量换算系数特性曲线
四、蓄电池组安装对电池房的技术要求：
1、安装电池组的电池房室温应在5~35℃的范围内，最好在电池房内安装功率足够的空调器，使电池房内的室温控制在20~25℃之间，可保证电池有长久的使用寿命。
2、安装电池组的电池房应干燥、清洁，具有必要的通风、排风设备，电池应远离热源或易产生火花处，其安全距离要大于2米，避免阳光直射。
3、根据电池房的电池组安装面积以及电池房地板单位的极限负荷重量，选择相应的电池组安装方式。
（平地安装或叠层安装）
五、蓄电池组正常运行对配套充电设备的要求：
1、充电设备恒压精度：输出电压波动值应小于正常浮充电压值的1%；
2、充电设备应具备如下功能：
A、恒压浮充电：充电电压：2.23±0.01V/台X台数；
B、恒压均衡充电：充电电压：2.35±0.01V/台X台数；
C、恒压限流充电功能：当电池放电后需作再充电时，充电电压：2.35±0.01V/台X台数，充电电流最大不得超过0.25C10A。
D、自动切换功能：当均衡充电或再充电按设定的时间充电结束后，充电设备能自动转换为浮充电正常运行状态。
3、充电设备上的电池充电电压表，充电电流表显示应正确、精确，便于日常检测和记录。
六、电池的零、部件验收：
1、电池及其配套件到达用户处时，用户应及时检查电池的包装有无损坏的现象，零部件是否齐全。
2、当用户在验收时发现如下情况应保持原样并及时通知电池生产厂家：
物理性损坏：电池外壳破损、变形；
电池电液漏酸；
电池外表温度异常（大于40℃）；
零部件遗漏、短缺、不配套；
七、电池的安装
1、首先应检查蓄电池的包装有无损坏，然后仔细拆开包装逐只检查电池是否完好；并检查电池出厂日期，以确定电池投入运行铅需补充电的时间。
2、由于电池组的电压较高，安装时应使用绝缘工具并带好绝缘手套，防止电击。
3、电池应安装在远离热源和可能产生火花（大于2米）的地方，比如要远离变压器、电源开关和熔断器。
4、为了便于电池散热，电池之间的距离应在于20mm以上。
在电池连接前应以铜丝刷或砂布将接线端子表面擦至出现金属光泽。
5、电池之间的连接，极性必须正确无误，并且要连接十分牢固。
电池组连接好后将电池组的正极、负极分别与充电设备的正极、负极连接，连接要牢固。
然后在连接部位涂抹一层凡士林加以保护。
6、为延长电池组使用寿命，应采用品质优良的自动限流恒压充电设备，在负载变化0~100%范围内，充电设备应达到1%的稳压精度。
7、为了防止电池温升而减少寿命以及防止电池内析出的氢气积聚而可能爆炸，安装电池的场所必须通风良好。
如有条件电池安装在恒温20℃左右的空调房内，电池的使用寿命会更长。
8、电池组在安装时要孝虑保证电池运行时与地之间绝缘良好。
八、电池的调试与使用
九、电池组的检测、维护
十、蓄电池使用注意事项：
1、不得企图拆卸和组装电池，若因机械损坏电池致使硫酸沾到了皮肤或衣服上，立即用清水清洗，如果溅入眼睛，要尽快用大量的清水冲洗并立即找医生治疗。
2、不得将不同厂家的电池或新旧程度相差很大的电池混合在一组电池中使用，否则可能会导致电池的损坏。
3、最好不要将电池并联进行充放电，否则可能会缩短电池使用寿命。
4、如果电池需要储存，应先将电池充足电后再与充电设备分离，然后将电池储存在阴凉干燥、通风、清洁的地方。
5、不要使用有机溶剂而可用肥皂水清洁电池，使用的抹布（棉布类）应柔软干净，不得使用可能产生静电的抹布（如化纤类）擦拭蓄电池以免发生意外。
6、电池在火中可能发生爆炸，不得将电池丢进火中。
如果由于某种原因而引起电池发生起火、爆炸时，必须使用干粉灭火器（ABC干粉）。
7、使用后的报废电池不应乱丢，而应交回电池经销商作回收处理。
