FPGA程序中组合逻辑和时序逻辑的运用
verilog 组合逻辑 时序逻辑
verilog 组合逻辑时序逻辑下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!Verilog是一种硬件描述语言，主要用于对数字电路进行建模、仿真和综合。
FPGA时序分析
FPGA时序分析FPGA (Field-Programmable Gate Array) 是一种可编程逻辑门阵列芯片，它通过配置在其内部的逻辑门和可编程连线实现不同的逻辑功能。
FPGA 在数字电路设计中广泛应用，其灵活性和可重构性使其成为快速原型设计和现场配置电路的理想选择。
然而，FPGA设计和时序分析是一个复杂的过程。
时序分析是验证设计电路的正确性以及保证其能够在时钟信号的驱动下按照预期的时间顺序工作的过程。
下面将重点介绍FPGA时序分析的基本原理和关键概念。
在FPGA设计中，时序分析主要关注以下几个方面：时钟，时钟延迟，组合逻辑路径和寄存器。
1.时钟：时钟信号在FPGA设计中起到重要作用，它用于同步各个电路模块的操作。
时钟的频率和占空比对电路实现的性能和功耗都有很大的影响。
2.时钟延迟：时钟信号在从原始源头传达到特定电路元件的过程中会有一定的延迟。
这个延迟可以由时钟发生器的性能以及时钟信号在FPGA中传输的路径和电路元件的特性决定。
3.组合逻辑路径：组合逻辑路径是指信号从输入到输出经过的一系列逻辑门的路径。
每个逻辑门都会引入一定的延迟，而组合逻辑路径的时序分析主要关注延迟和信号传播的时间约束。
4.寄存器：FPGA中的寄存器用于存储电路的中间结果或暂存数据，它们可以在时钟上升沿或下降沿触发。
寄存器的时序分析包括确定数据到达寄存器的时间以及寄存器中数据对输出的影响。
时序分析主要用于验证和优化FPGA电路设计。
通过分析时钟频率、时钟延迟和电路路径延迟，可以确定电路是否满足设计规范和时间约束。
时序分析还可以帮助设计人员优化电路以达到更好的性能，如降低时钟频率、优化组合逻辑路径、调整寄存器设置等。
在进行 FPGA 时序分析时，通常使用的工具是时序分析器。
时序分析器是一种软件工具，可以输入 FPGA 设计的网络描述、时钟频率、时钟源等信息，利用相关算法和模型计算出电路的时序性能。
常见的时序分析器包括 Xilinx 的 Vivado 和 Altera 的 Quartus。
如何分析FPGA的片上资源使用情况
∙如何分析FPGA的片上资源使用情况∙2010-05-04 11:31 发表系统分类：EDA自定义分类：Quartus II∙标签：Altera FPGA资源在维护遗留代码（4）——时序问题初露端倪这篇文章中，我提到“第三方开发的设计中，组合逻辑与时序逻辑的比例为2.6:1”，这是造成该设计时序收敛困难的原因之一。
mengyudn朋友很细心，对这个数据的来历产生了疑问。
下面我就简单地介绍一下如何分析FPGA 芯片上的组合逻辑（LUT）和时序逻辑（REG）的利用率。
一、如何得到LUT与REG的使用比例我们先看一个FPGA工程的编译结果报告：在这个报告中，我们可以看到如下信息：Total logic elements 24071/24624(98%): 该芯片中共有24624个LE资源，其中的98%在这个工程的这次编译中得到了使用。
Total combinational functions 21612/24624(88%): 该芯片的24624个LE资源中，88%用于实现组合逻辑。
Dedicated logic registers 8858/24624(36%): 该芯片的24624个LE资源中，36%用于实现寄存器，即时序逻辑。
就是从上述信息中，我得到了组合逻辑与时序逻辑的使用比例——21612/8858 = 2.4:1。
二、一份更详细的资源利用率报告在这个报告中，有一点可能会令人困惑：为什么Total combinational functions与Dedicated logic registers之和（30470）大于Total logic elements（24071），甚至大于该芯片的总资源（24624）。
我们再来看一份更详细的资源使用报告——Fitter Resource Usage Summary：这份报告包含很多信息，在这里我们只需要关心Total logic elements一项。
一文解析FPGA的片上资源使用情况(组合逻辑及时序逻辑)

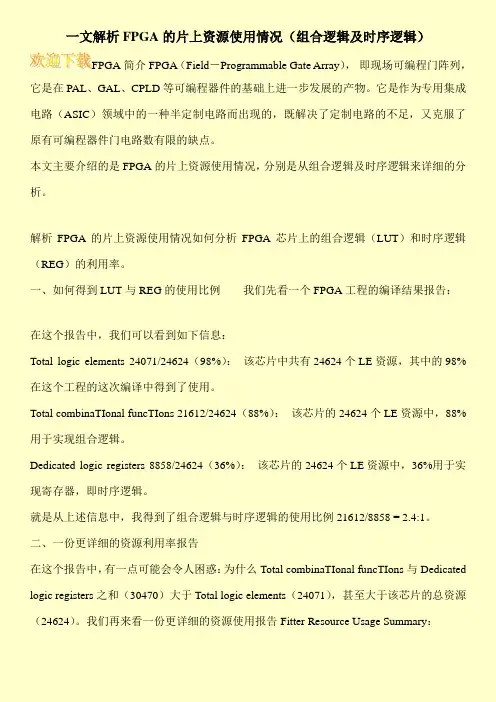

一文解析FPGA的片上资源使用情况（组合逻辑及时序逻辑）FPGA简介FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
本文主要介绍的是FPGA的片上资源使用情况，分别是从组合逻辑及时序逻辑来详细的分析。
解析FPGA的片上资源使用情况如何分析FPGA芯片上的组合逻辑（LUT）和时序逻辑（REG）的利用率。
一、如何得到LUT与REG的使用比例我们先看一个FPGA工程的编译结果报告：在这个报告中，我们可以看到如下信息：Total logic elements 24071/24624（98%）：该芯片中共有24624个LE资源，其中的98%在这个工程的这次编译中得到了使用。
Total combinaTIonal funcTIons 21612/24624（88%）：该芯片的24624个LE资源中，88%用于实现组合逻辑。
Dedicated logic registers 8858/24624（36%）：该芯片的24624个LE资源中，36%用于实现寄存器，即时序逻辑。
就是从上述信息中，我得到了组合逻辑与时序逻辑的使用比例21612/8858 = 2.4:1。
二、一份更详细的资源利用率报告在这个报告中，有一点可能会令人困惑：为什么Total combinaTIonal funcTIons与Dedicated logic registers之和（30470）大于Total logic elements（24071），甚至大于该芯片的总资源（24624）。
我们再来看一份更详细的资源使用报告Fitter Resource Usage Summary：这份报告包含很多信息，在这里我们只需要关心Total logic elements一项。
时序逻辑 组合逻辑
时序逻辑组合逻辑时序逻辑与组合逻辑的应用时序逻辑和组合逻辑是数字电路设计中的两个重要概念，它们分别用来描述数字电路中的时序和组合关系。
本文将介绍时序逻辑和组合逻辑的基本概念及其在电路设计中的应用。
一、时序逻辑时序逻辑是描述数字电路中时序关系的逻辑模型。
它主要用于描述电路中不同部件之间的时序关系，例如时钟信号的传递、触发器的状态转换等。
时序逻辑的设计侧重于电路的运行顺序以及电路的状态转换。
在时序逻辑中，最重要的概念是时钟信号。
时钟信号是时序电路中的基准信号，它用于同步电路中的各个部件。
时钟信号的变化决定了电路中各个部件的工作时机，以及数据的传输顺序。
在时序逻辑中，时钟信号的上升沿和下降沿是非常重要的，因为它们在电路中触发状态的改变。
时序逻辑中常用的元件包括触发器、计数器、移位寄存器等。
触发器是一种存储器件，可以存储一个或多个比特的信息，并在时钟信号的作用下改变其状态。
计数器是一种能够计数的电路，它可以根据时钟信号的变化进行计数操作。
移位寄存器是一种能够将数据进行移位操作的电路，它可以在时钟信号的作用下将输入数据按照一定的规则进行移位。
时序逻辑在数字电路中的应用非常广泛。
例如，在计算机的中央处理器（CPU）中，时序逻辑用于控制指令的执行顺序以及数据的传输。
在通信系统中，时序逻辑用于控制数据的传输速率和时序同步。
此外，时序逻辑还广泛应用于各种数字系统中，如嵌入式系统、数字信号处理器等。
二、组合逻辑组合逻辑是描述数字电路中组合关系的逻辑模型。
它主要用于描述电路中输入和输出之间的组合关系，例如门电路的逻辑运算、多路选择器的选择等。
组合逻辑的设计侧重于电路的逻辑运算和数据的处理。
在组合逻辑中，最基本的元件是逻辑门。
逻辑门是一种能够进行逻辑运算的电路，包括与门、或门、非门等。
与门输出的结果只有在所有输入都为1时才为1，或门输出的结果只要有一个输入为1就为1，非门将输入信号取反。
通过逻辑门的组合，可以实现各种复杂的逻辑运算。
verilog最占用fpga逻辑资源的语法
Verilog最占用FPGA逻辑资源的语法1. 引言FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，它可以根据用户的需求进行逻辑电路的重新配置。
Verilog是一种硬件描述语言（HDL），用于描述数字系统的结构和行为。
在FPGA设计中，使用Verilog语言编写的代码将被综合为逻辑电路，并映射到FPGA的可编程逻辑资源上。
本文将介绍Verilog中最占用FPGA逻辑资源的语法，帮助读者了解如何优化FPGA设计，提高资源利用率。
2. 时序逻辑与组合逻辑在Verilog中，我们可以使用组合逻辑和时序逻辑来描述电路行为。
组合逻辑仅基于输入信号的当前值，而时序逻辑还考虑了输入信号的变化过程。
时序逻辑通常需要使用寄存器来存储状态信息，因此会占用更多的FPGA逻辑资源。
3. 寄存器寄存器是时序逻辑的基本构建单元，它用于存储状态信息。
在Verilog中，我们使用reg关键字声明寄存器。
寄存器占用的逻辑资源与其位宽和数量相关。
较宽的寄存器和大量的寄存器会占用更多的FPGA逻辑资源。
reg [7:0] data; // 8位宽的寄存器reg [31:0] counter [3:0]; // 4个32位宽的寄存器当我们需要实现复杂的状态机或计数器时，使用大量寄存器是常见的。
然而，过多的寄存器会导致逻辑资源的浪费，因此需要合理使用寄存器。
4. 多路选择器和复用器多路选择器（MUX）和复用器（MUX）是常用的逻辑电路，它们可以将多个输入信号选择或复用到一个输出信号上。
在Verilog中，我们可以使用case语句或条件运算符?:来实现多路选择器和复用器。
然而，使用过多的多路选择器和复用器会占用大量的逻辑资源。
// 使用case语句实现4:1多路选择器reg [1:0] select;wire out;always @*case (select)2'b00: out = in0;2'b01: out = in1;2'b10: out = in2;2'b11: out = in3;endcase// 使用条件运算符实现4:1多路选择器reg [1:0] select;wire out;assign out = (select == 2'b00) ? in0 :(select == 2'b01) ? in1 :(select == 2'b10) ? in2 :(select == 2'b11) ? in3 : 1'bz;在设计中，我们应该尽量减少多路选择器和复用器的使用，以节省逻辑资源。
fpga时序逻辑和组合逻辑
fpga时序逻辑和组合逻辑FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种集成电路芯片，可以根据需要进行可编程和可重新配置的硬件设计。
FPGA中的逻辑可以分为时序逻辑和组合逻辑。
1.组合逻辑（Combinational Logic）：组合逻辑是一种无记忆的逻辑，其输出仅与当前输入有关，没有时序（时钟）要求。
组合逻辑电路由逻辑门组成，例如AND门、OR门、NOT门等。
组合逻辑的输出只取决于当前的输入信号，并且输出的时刻不受电路中其他信号的影响。
组合逻辑电路可以用布尔代数和真值表来描述，可以通过Karnaugh图、逻辑门电路或编程语言进行设计和实现。
对于FPGA而言，组合逻辑通常被用于处理输入信号之间的关系，从而生成输出信号。
2.时序逻辑（Sequential Logic）：时序逻辑是一种基于时钟信号的逻辑，它包含电路的状态存储元件（如触发器或寄存器）。
时序逻辑具有一定的记忆功能，可以根据其存储的先前状态和时钟信号来决定输出。
时序逻辑的输出受到电路的当前状态和时钟信号的控制。
时序逻辑电路通常用于需要保留状态信息和实现时序控制的场景。
通过使用时钟信号来同步时序逻辑中不同的部分，可以确保它们在正确的时相进行操作，从而实现复杂的逻辑功能。
在FPGA中，常常将组合逻辑和时序逻辑结合起来实现特定的功能。
组合逻辑用于处理输入信号之间的关系，而时序逻辑则用于实现状态存储和时序控制。
通过在FPGA中使用逻辑元件和触发器等元件，可以构建出复杂的数字电路和逻辑功能。
为了正确设计和实现FPGA逻辑，需要深入了解组合逻辑和时序逻辑的原理和特性，并根据具体应用场景进行合适的设计。
fpga面试题目及答案(3篇)
第1篇1. FPGA是什么？FPGA（现场可编程门阵列）是一种可编程逻辑器件，它可以根据用户的需求进行编程，实现各种数字电路功能。
FPGA具有高灵活性、高集成度、低功耗等优点，广泛应用于通信、工业控制、消费电子等领域。
答案：FPGA是一种可编程逻辑器件，可以根据用户需求进行编程，实现各种数字电路功能。
2. VHDL和Verilog的区别是什么？VHDL和Verilog都是硬件描述语言，用于描述数字电路和系统。
两者在语法和功能上存在一些差异：- VHDL是一种强类型语言，具有丰富的数据类型和操作符，易于编写复杂的数字电路描述。
- Verilog是一种弱类型语言，数据类型较为简单，但具有简洁的语法，便于快速编写代码。
答案：VHDL和Verilog的区别在于数据类型和语法，VHDL是强类型语言，Verilog 是弱类型语言。
3. 什么是FPGA的时钟域交叉问题？FPGA的时钟域交叉问题是指当多个时钟域的信号进行交互时，可能会出现信号竞争、数据丢失等现象，导致系统性能下降或功能失效。
答案：FPGA的时钟域交叉问题是指当多个时钟域的信号进行交互时，可能会出现信号竞争、数据丢失等现象。
4. 如何处理FPGA的时序问题？处理FPGA的时序问题主要包括以下几个方面：- 设计合理的时钟树，确保时钟信号在各个模块之间稳定传播。
- 合理设置时钟分频、倍频等参数，避免时钟抖动。
- 优化模块设计，减少信号路径长度，降低信号传播延迟。
- 进行时序仿真，确保满足设计要求。
答案：处理FPGA的时序问题主要包括设计合理的时钟树、设置时钟参数、优化模块设计和进行时序仿真。
5. FPGA的配置过程是怎样的？FPGA的配置过程主要包括以下几个步骤：- 编写配置文件：使用VHDL或Verilog等硬件描述语言编写配置文件，描述FPGA 内部电路的结构和功能。
- 编译配置文件：使用FPGA厂商提供的编译工具对配置文件进行编译，生成门级网表。
fpga语法知识点总结
fpga语法知识点总结一、Verilog语言Verilog是一种硬件描述语言（HDL），用于描述数字电路和系统级设计。
在FPGA设计中，Verilog语言常常用于描述逻辑功能和时序控制。
Verilog语言包括模块、端口、信号声明、组合逻辑、时序逻辑、行为模拟等部分。
1. 模块：Verilog中的模块是一个最基本的组织单位，它类似于面向对象编程中的类。
每个模块都有自己的输入输出端口和内部逻辑实现。
在FPGA设计中，通常会设计多个模块来实现不同的功能，然后将这些模块连接起来，构成一个完整的系统。
2. 端口：在Verilog中，端口用于定义模块与外部环境的接口。
端口可以被定义为输入端口（input）、输出端口（output）、双向端口（inout）等，用于进行与外部信号的通信。
3. 信号声明：在Verilog中，信号用于传递逻辑信息。
信号可以是单个的位（bit）信号，也可以是多位（bus）信号。
在FPGA设计中，对信号的声明和使用是非常重要的，可以影响到设计的性能和资源占用。
4. 组合逻辑：组合逻辑是一种不含时钟的逻辑电路，其输出仅由输入决定。
在Verilog中，组合逻辑常常使用逻辑运算符和条件语句来描述。
5. 时序逻辑：时序逻辑是一种包含时钟信号的逻辑电路，其输出由时钟信号和输入信号共同决定。
在FPGA设计中，时序逻辑和时序约束非常重要，可以影响到设计的时序性能。
6. 行为模拟：行为模拟是一种用于验证设计功能和性能的技术。
在Verilog中，可以使用行为模拟语句来描述设计的行为，并进行仿真验证。
二、VHDL语言VHDL（VHSIC Hardware Description Language）是一种硬件描述语言，用于描述数字电路和系统级设计。
在FPGA设计中，VHDL语言和Verilog语言一样，用于描述逻辑功能和时序控制。
VHDL语言包括实体、端口、信号声明、组合逻辑、时序逻辑、行为模拟等部分。
1. 实体：在VHDL中，实体是描述一个硬件单元的基本描述。
fpga组合逻辑反馈电路
fpga组合逻辑反馈电路FPGA组合逻辑反馈电路FPGA（Field-Programmable Gate Array）是一种可以通过编程配置实现特定功能的可重构数字电路。
而组合逻辑反馈电路则是FPGA中重要的一种电路结构，它由组合逻辑电路和时序逻辑电路相结合而成，具有广泛的应用领域。
组合逻辑反馈电路的基本原理是通过将输出信号通过反馈回路重新引入到输入端，来实现电路的功能。
这样做的好处是可以使电路具有记忆功能，能够存储和处理一定的信息。
在FPGA中，组合逻辑反馈电路常用于实现状态机、计数器、数据处理等功能。
在组合逻辑反馈电路中，最基本的元件是逻辑门。
逻辑门是由晶体管或其他可控制的开关构成的，它能够根据输入信号的不同组合产生不同的输出信号。
常用的逻辑门有与门、或门、非门、异或门等，它们能够实现逻辑运算中的与、或、非、异或等操作。
通过组合逻辑门的组合，可以构建出复杂的逻辑电路，实现更加复杂的功能。
在FPGA中，通过将多个逻辑门连接在一起，并添加适当的输入和输出信号，可以实现各种逻辑运算，如加法、减法、乘法等。
这种组合逻辑电路是实现数字逻辑功能的基础。
与组合逻辑电路相对应的是时序逻辑电路。
时序逻辑电路是基于时钟信号进行工作的，它具有存储功能，并能根据时钟信号的变化来改变输出信号。
时序逻辑电路常用于存储器、寄存器、时钟分频器等应用中。
在FPGA中，组合逻辑反馈电路将组合逻辑电路和时序逻辑电路相结合，实现了逻辑功能的存储和处理。
通过将输出信号反馈回输入端，可以实现状态机的功能。
状态机是一种能够根据输入信号和当前状态来改变输出信号和下一个状态的电路。
它常用于控制系统、通信系统等领域。
除了状态机，组合逻辑反馈电路还可以实现计数器的功能。
计数器是一种能够对输入信号进行计数的电路，它可以实现数字计数、频率分频等功能。
在FPGA中，可以通过组合逻辑反馈电路实现各种类型的计数器，如二进制计数器、BCD计数器等。
组合逻辑反馈电路还可以用于数据处理。
fpga时序逻辑组和组合逻辑
fpga时序逻辑组和组合逻辑FPGA是现在发展非常迅速的一种集成电路技术，它的应用范围广泛，包括通信、嵌入式系统、人工智能等领域。
FPGA根据设计电路的不同特点，可以分为时序逻辑组和组合逻辑。
时序逻辑组主要用于处理时序相关的电路设计，它是由触发器和时钟信号控制的电路。
时序逻辑组广泛应用于稳定性要求较高、对时序要求严格的设计中。
时序逻辑组的设计需要考虑时钟信号的边沿触发方式、时钟频率、时钟延迟等因素。
组合逻辑则是根据输入信号的不同组合，产生相应的输出信号。
组合逻辑的设计主要考虑信号的传输延迟、功耗和面积等因素。
组合逻辑电路的设计通常采用逻辑门、多路选择器、编码器等基本逻辑单元来实现。
组合逻辑主要应用于数据处理、算术运算和逻辑基元等。
时序逻辑组与组合逻辑在FPGA设计中都起着重要的作用。
在设计FPGA电路时，需要根据具体的应用需求选择合适的逻辑组。
时序逻辑组可以用于实现状态机、时序逻辑控制等功能，它能够保持电路的状态和稳定性。
而组合逻辑则可以实现各种算法、逻辑运算和信号处理等功能，它更加灵活和自由。
在实际的FPGA设计中，时序逻辑组和组合逻辑常常会结合在一起使用。
例如，在设计一个计数器时，可以使用时序逻辑组来实现计数和状态转换的功能，而使用组合逻辑来实现计数器的复位和输出功能。
这种结合利用了时序逻辑组的稳定性和组合逻辑的灵活性，可以实现更加复杂和高效的电路设计。
总之，时序逻辑组和组合逻辑在FPGA设计中都扮演着重要的角色。
时序逻辑组可以实现稳定性要求高的电路设计，而组合逻辑则可以实现各种算法和逻辑运算。
设计者在进行FPGA电路设计时，需要结合具体的应用需求，选择合适的逻辑组合，以实现高效、可靠和灵活的电路设计。
vhdl语法fpga课件(组合及时序)
数据对象 数据类型 语句
一、VHDL概述 概述
（1）Library和Package部分 ） 和 部分
作用： 作用：声明在实体和结构体定义中将用到的 数据类型、元件或子程序等。 数据类型、元件或子程序等。 声明格式： 声明格式： Library 库名 库名； Use 库名 PACKAGE名.All； 库名. 名 ； LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_ARITH.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL;
INOUT
一、VHDL概述 概述
（3）ARCHITECTURE定义区 ） 定义区
实体的实现。即说明电路的逻辑功能， 实体的实现。即说明电路的逻辑功能，输出与输入之 间的逻辑关系。 间的逻辑关系。 定义格式： 定义格式： Architecture 结构体名 of 实体名 is
[ 声明语句；(内部信号、变量、常数，元件，子程序声明 声明语句； 内部信号 变量、常数，元件，子程序声明)] 内部信号、
数据对象类型
数据对象名
数据类型
二、VHDL数据类型与数据对象 数据类型与数据对象
VHDL语言中的基本数据类型 语言中的基本数据类型
布尔代数(Boolean) 布尔代数 逻辑类型 位 (Bit) 标准逻辑 (Std_Logic) 整数 (Integer) 数值类型 实数 (Real)
二、VHDL数据类型与数据对象 数据类型与数据对象
Begin 并行描述语句； 并行描述语句； End 结构体名； 结构体名；
一、VHDL概述 概述 （4）CONFIGURATION部分 ） 部分 一个完整VHDL电路设计必须有一个实体和对应的 电路设计必须有一个实体 一个完整 电路设计必须有一个实体和 结构体， 实体和结构体对构成一个完整的 构成一个完整的VHDL 结构体，即实体和结构体对构成一个完整的 设计。 设计。 一个实体可对应一个结构体或多个结构体， 一个实体可对应一个结构体或多个结构体，即 一个实体可以有不同的描述方式。 一个实体可以有不同的描述方式。 作用：当实体有多个结构体时， 作用：当实体有多个结构体时，系统默认实体选用 最后一个结构体，利用CONFIGURATION语句可 最后一个结构体，利用 语句可 以任意选择采用哪一个结构体。 以任意选择采用哪一个结构体。
FPGA门级结构及其时序基础
FPGA门级结构及其时序基础FPGA（Field Programmable Gate Array）是一种集成电路器件，它可以通过可编程逻辑门阵列和可编程互连器来实现特定电路的设计。
FPGA门级结构是指FPGA中各个逻辑门的组织方式。
这篇文章将介绍FPGA门级结构及其时序基础。
在FPGA中，逻辑门是组成各种逻辑功能的基本单元。
FPGA的门级结构通常是由LUT（Look-Up Table）、寄存器和互连器组成的。
LUT是FPGA中最基本的逻辑单元，它可以实现任意的逻辑函数。
寄存器用于存储逻辑电路中的状态信息，并可以控制数据的传输和执行时钟等操作。
互连器则负责将不同逻辑单元之间的信号连接起来，实现信号的传输和路由。
在FPGA中，时序是指电路中信号的传输和处理所需要的时间。
时序基础包括延迟、时钟和时序分析等概念。
延迟是指从信号输入到信号输出所需要的时间。
在FPGA门级结构中，由于信号需要经过多个逻辑门和互连器，所以会产生一定的延迟。
延迟的大小取决于逻辑门和互连器的特性以及信号路径的长度。
延迟的选择对于设计的性能和可靠性有着重要的影响。
如果延迟太大，会导致电路的响应较慢；如果延迟太小，会导致电路不稳定。
时钟是FPGA门级结构中非常重要的一个概念。
时钟是电路中的一个定时信号，它可以用于同步各个逻辑单元的操作。
在FPGA中，通常会提供多个时钟信号，以满足不同逻辑单元的时序需求。
时钟的频率决定了电路的工作速度，而时钟的相位决定了电路中各个操作的顺序和并行度。
时序分析是指对FPGA门级结构进行时序性能评估和验证的过程。
时序分析可以通过数学建模和仿真等方法来进行。
时序分析可以帮助设计者评估电路的工作速度、时序约束的满足程度以及时序故障等问题。
通过时序分析，设计者可以优化电路结构，提高电路的性能和可靠性。
总之，FPGA门级结构及其时序基础是FPGA设计的重要内容。
了解FPGA门级结构可以帮助设计者有效地利用FPGA资源，并优化电路结构。
fpga时序逻辑和组合逻辑
fpga时序逻辑和组合逻辑FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，具备可在现场进行编程和配置的能力。
FPGA中包含的逻辑电路主要分为时序逻辑和组合逻辑两大类。
时序逻辑是指逻辑操作的结果是基于电路内部的时钟信号而变化的逻辑。
时序逻辑又分为同步时序逻辑和异步时序逻辑。
同步时序逻辑是指其输出的变化基于时钟信号的上升沿或下降沿的触发。
在FPGA中，每个时钟周期被分为不同的时钟区域，每个区域有一个时钟信号。
同步时序逻辑由触发器和组合逻辑电路组成。
触发器的状态在时钟沿到来时改变，而组合逻辑电路基于触发器的状态和输入来计算输出。
同步时序逻辑常用于实现状态机、寄存器和数据通路等。
异步时序逻辑则没有与时钟信号相关的触发时刻，它的输出结果可以随时发生改变。
由于其设计较为复杂且容易出现问题，FPGA的硬件描述语言通常不鼓励使用异步时序逻辑。
组合逻辑是指逻辑操作的结果仅仅基于输入，而不考虑任何时钟信号。
组合逻辑电路由逻辑门和其他逻辑元件组成。
它可以通过逻辑门的真值表或Karnaugh图等逻辑方法进行设计。
组合逻辑电路中的输出仅仅取决于当前的输入，而不考虑之前的状态。
组合逻辑常用于实现运算器、编码器和解码器等。
时序逻辑和组合逻辑在FPGA中都有重要的应用。
在设计FPGA时，需要根据需求选择合适的逻辑类型。
同步时序逻辑主要用于处理带有状态转换的逻辑，例如状态机。
异步时序逻辑则主要用于处理输入和输出可能具有任意时关系的逻辑，但需要更加谨慎地进行设计。
时序逻辑和组合逻辑的设计原则也存在一些区别。
时序逻辑的设计需要考虑时钟沿到来时的状态转换和数据的稳定时间等问题，而组合逻辑的设计主要关注输入和输出的关系。
在实际的FPGA设计中，时序逻辑和组合逻辑常常会交织在一起，相互配合完成复杂的任务。
总结来说，时序逻辑和组合逻辑是FPGA中重要的两种逻辑类型，各有其适用场景。
对于设计者来说，理解和熟练应用这两种逻辑类型，能够更好地完成FPGA设计任务。
fpga组合逻辑和时序逻辑
fpga组合逻辑和时序逻辑
FPGA（Field Programmable Gate Array）是一种具有可编程芯片特性的开放结构集成电路，并且它的设计灵活性和性能优越使其成为数字电子产品开发中不可缺少的一部分。
其中，FPGA的逻辑设计主要包括组合逻辑和时序逻辑两种设计方式。
组合逻辑是指逻辑门之间通过直接连线进行连接的逻辑设计方式。
这种设计方式适合于逻辑运算结果只与输入变量有关的基本逻辑电路，如非门、与门、或门等。
在FPGA中，设计者可以通过布线的方式将逻辑门直接连接起来，实现对逻辑电路的设计。
时序逻辑则是指逻辑门之间通过时钟信号进行连接的逻辑设计方式。
这种设计方式适合于逻辑运算结果与输入变量和时钟信号状态有关的复杂逻辑电路，如时序电路、计数器、状态机等。
在FPGA中，设计者需要添加时钟管理模块，对时钟信号进行控制和管理，以保证时序电路的正常运行。
针对FPGA的逻辑设计，设计者需要采用合适的设计方式，根据具体应用需求选择不同的逻辑元件，并根据所选元件的特性进行逻辑设计
和硬件描述语言编码。
在此过程中，设计者需要注意逻辑电路的可编程性、延时时间、功耗等因素，以保证FPGA的正常运行。
总之，FPGA的组合逻辑和时序逻辑设计是数字电子产品开发中不可或缺的技能，对于设计者而言，通过学习相关知识和实践经验，理解逻辑元件的特性，并结合具体应用需求，可以有效地掌握FPGA逻辑设计的方法和技巧，并开发出高质量的数字电子产品。
《FPGA设计与应用》组合逻辑电路设计实验
《FPGA设计与应用》组合逻辑电路设计实验一、实验目的：1．学习 Verilog HDL 基本语法；2．巩固 VIVADO 环境下的 Verilog HDL 编程设计的基础。
二、实验内容：1．实现以下组合逻辑功能：编码／译码器，比较器，全加器。
三、实验要求：1．在 PC 机上完成相应的时序仿真，对结果进行分析；2．完成下载，在实验板上对程序进行验证。
四、操作步骤：1.新建一个 Verilog HDL 文件，并输入源程序：module encoder4_2(q,d);input[3:0]d;output[1:0] q;reg[1:0] q;always@(d) begincase(d)4'b0111: q<=2'b11;4'b1011: q<=2'b10;4'b1101: q<=2'b01;4'b1110: q<=2'b00;default: q<=2'bzz;endcaseendendmodule2.分配引脚，顶层文件命名为compmodule comp(CLK,RST,A,B,AGTB,ALTB,AEQB); input CLK,RST;input[1:0] A,B;output AGTB,ALTB,AEQB; regAGTB,ALTB,AEQB;Always @(posedge CLK or negedge RST) beginif(!RST)beginAGTB<=0;AEQB<=0;ALTB<=0;Endelsebeginif(A>B)beginAGTB<=1;AEQB<=0;ALTB<=0;endelse if(A==B)beginAGTB<=0;AEQB<=1;ALTB<=0;endelsebeginAGTB<=0;AEQB<=0;ALTB<=1;EndendendEndmodule3.全加器的实现，源程序如下module ful_adder(cout,sum,a,b,cin); input a,b;input cin;output sum;output cout;reg sum;reg cout;always @(a or b or cin) Begin五、实验结果：编码器：全加器和加法器：仿真结果图：六、实验心得：通过本次实验进一步加深了对vivado软件的了解，并且初步了解到了Verilog HDL的编程基础知识，对以后课程的学习以及理解和实验的进行有很大的帮助，也对这个软件的使用有了进一步的了解。
时序逻辑和组合逻辑的详解
时序逻辑和组合逻辑的详解时序逻辑和组合逻辑是数字电路设计的两种基本逻辑设计方法，它们在数字系统中起着至关重要的作用。
时序逻辑是一种依赖于时钟信号的逻辑设计方法，通过定义在时钟信号上升沿或下降沿发生的动作，来确保逻辑电路的正确性和稳定性。
而组合逻辑则是一种不依赖时钟信号的逻辑设计方法，其输出只取决于当前的输入状态，不受到时钟信号的控制。
本文将分别对时序逻辑和组合逻辑进行详细的阐释，并比较它们在数字电路设计中的应用和特点。
时序逻辑首先来看时序逻辑，它是一种将输入、输出和状态信息随时间推移而改变的逻辑系统。
时序逻辑的设计需要考虑到时钟信号的作用，时钟信号的传输速率影响了时序逻辑电路的稳定性和响应速度。
时钟信号的频率越高，电路的工作速度越快，但同时也会增加功耗和故障率。
因此，在设计时序逻辑电路时，需要充分考虑时钟频率的选择，以及如何合理地控制时钟信号的传输和同步。
时序逻辑电路通常由触发器、寄存器、计数器等组件构成，这些组件在特定的时钟信号下按照预定的顺序工作，将输入信号转换成输出信号。
时序逻辑电路的设计需要满足一定的时序约束，确保信号在特定时间内的传输和处理。
时序约束包括激发时序、保持时序和时序延迟等，这些约束在设计时序逻辑电路时至关重要，一旦违反可能导致电路不能正常工作或产生故障。
时序逻辑的一个重要应用是时序控制电路，它在数字系统中起着至关重要的作用。
时序控制电路通过时序逻辑实现对数据传输、状态转换和时序控制的精确控制，保证系统的正确性和稳定性。
时序控制电路常用于时序逻辑电路的设计中，例如状态机、序列检测器、数据通路等，它们在计算机、通信、工控等领域都有广泛的应用。
时序逻辑还常用于时序信号的生成和同步，如时钟信号、复位信号、使能信号等。
时序信号的生成需要考虑电路的稳定性和同步性，确保各个部件在时钟信号的控制下协调工作。
时序信号的同步则是保证各个时序逻辑电路之间的数据传输和处理是同步的，避免数据冲突和错误。
fpga 组合逻辑
fpga 组合逻辑
FPGA（现场可编程门阵列）是一种可编程电路，可以通过在硅芯片上实现的逻辑门和寄存器来实现用户定义的功能。
FPGA 设计包括组合逻辑和时序逻辑。
组合逻辑是由一组输入和一组输出引脚以及由逻辑门组成的电路组成的。
这些逻辑门对输入进行处理以产生输出。
组合逻辑电路不涉及时序问题，因为每个输出只受到输入的直接影响。
因此，组合逻辑电路只考虑输入的当前状态，而不考虑之前的状态。
FPGA 中的组合逻辑电路被表示为逻辑元件的组合。
逻辑元件是由一组基本逻辑门组成的电路（如AND，OR和NOT门）。
在 FPGA 中，组合逻辑电路通过使用 VHDL 或 Verilog 等硬件描述语言来描述。
这些语言允许工程师描述组合逻辑电路的功能。
之后这些语言被编译成 FPGA 可读取的低级硬件语言，以便将其加载到FPGA 中。
在 FPGA 上使用组合逻辑电路的一个实例是加法器电路。
加法器电路接收两个二进制数作为输入，并在输出引脚上生成它们的和。
加法器电路由逻辑门组成，因为输入的每个位上的求和需要进行逻辑运算。
我的FPGA学习历程（09）——时序逻辑入门
我的FPGA学习历程（09）——时序逻辑⼊门讲到这篇时，组合逻辑就告⼀段落了，下⾯是⼀些总结：1. 描述组合逻辑时，always 语句中的敏感信号列表中需要列出全部的可能影响输出的变量2. 描述组合逻辑时，always 语句中的赋值总是使⽤阻塞赋值符号 =3. 组合逻辑是描述输⼊和输出关系的功能块，由于延时的原因，输出可能会有⽑刺，为避免避免⽑刺需要引⼊冗余逻辑。
4. if..else case 语句只能⽤在 always 语句中，⽽且分⽀条件必须健全，否则会引⼊不必要的锁存器。
新的 SystemVerilog 语⾔中强化了 always 的功能；SystemVerilog 使⽤ always_ff 表⽰时序逻辑，⽤ always_comb 表⽰组合逻辑，⽽ always_latch ⽤来表⽰锁存逻辑，此外敏感信号列表还可以让综合器来⾃动推导，所以学好 verilog 是学习 systemverilog 语⾔的重要基础。
时序逻辑：组合逻辑和时序逻辑的重要区别就在于组合逻辑中不存在任何的储存电路，⽽时序逻辑中含有储存电路，既然含有储存电路，输出的结果就必然和现在的输⼊以及储存电路中的值有关，然⽽储存电路中的值来⾃过去的输⼊电路，所以时序逻辑是既与现态也与次态有关。
学过数电的⼈都知道，最简单的储存器是双稳态电路，其原理在于两个交叉耦合的反相器，⽬前实⽤的储存电路有 SR 锁存器、时钟触发的 SR 锁存器、D 锁存器、边沿触发的 D 触发器、带有同步置位和异步复位的 D 触发器和寄存器等等。
—— 内容摘⾃《FPGA 数字逻辑设计教程 —— Verilog》SR锁存器：SR 锁存器电路还存在多个状态：1. 当 ~S = 1，~R = 1 时如果 q 为 1，~q 就为 0 否则 q 为 0，~p 就为 1，这种状态就是我们期望的储存态2. 当 ~S = 0，~R = 0 时 ~q 和 q 的输出都会为 1，这显然破坏了我们的期望，所以这时⼀种不允许的状态3. 当 ~S = 0，~R = 1 时 q 强制为 1，~q 强制为 0，这种状态称为置位4. 当 ~S = 1，~R = 0 时 q 强制为 0，~q 强制为 1，这种状态称为复位可以看到，SR 锁存器显然还有些不⾜之处，更为重要的问题在与读写的定义模糊，为了解决这⼀问题，时序逻辑中提供了⼀个叫做时钟的概念来作为控制所需的节拍器，下⾯是⼀个⽐上⼀个更为实⽤的电路，时钟触发的 SR 锁存器：这个器件的功能如下：1. 当 clk = 0，⽆论 S、R 的值如何 ~S = 1、~R = 1，电路进⼊储存态2. 当 clk = 1，如果 S = 0、R = 0，那么 ~S = 1、~R = 1，电路还是储存态3. 当 clk = 1，如果 S = 0、R = 1，那么 ~S = 1、~R = 0，q = 0、~q = 1，电路进⼊复位状态4. 当 clk = 1，如果 S = 1、R = 0，那么 ~S = 0、~R = 1，q = 1、~q = 0，电路进⼊置为状态5. 当 clk = 1，如果 S = 1、R = 1，那么 ~S = 0、~R = 0，q = 1、~q = 1，这同样是不允许的。
