煤气泄露自动报警器电路设计

合集下载

煤气报警器简易设计报告

煤气报警器简易设计报告
有条理
摘要
本文介绍了一种简单的煤气报警器设计，它可以快速发现和报告家庭煤气泄漏事故。

本文的目的是使用智能传感技术，设计出一个可靠耐用的煤气报警器。

准确识别煤气，在发现煤气泄漏时及时报警，同时实现耐用性和稳定性，可以帮助用户在更安全的环境中生活。

1.介绍
煤气泄漏是一个严重的安全问题，可能会对人们的生活产生严重的危害。

为了更好地保护家庭的安全，煤气报警器的设计引起了人们的关注。

抗干扰能力强，操作简单，可靠性高，维护性低的煤气报警器被认为是一个完美的解决方案。

2.结构
该煤气报警器由三个部分组成，分别是一个气体传感器、一个监控电路和一个报警器。

气体传感器是该煤气报警器的核心组成部分，用于检测潜在的煤气泄漏。

该传感器通过内部的物理原理，可以精确检测空气中煤气浓度。

该传感器有一个非常高的灵敏度，可以快速检测到潜在的煤气泄漏。

监控电路是检测传感器输出电压变化的电子电路。

它使用芯片，比较计算出蜂鸣器的状态及煤气泄漏的情况，并通过报警器实现实时监控和报警。

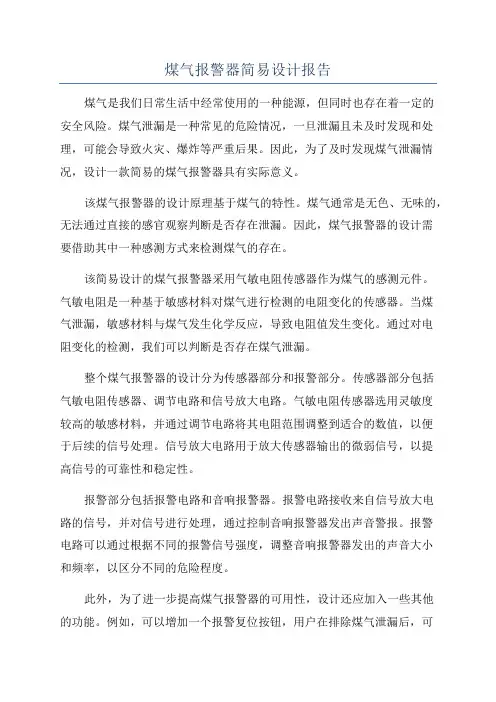

煤气报警器简易设计报告

煤气报警器简易设计报告煤气是我们日常生活中经常使用的一种能源，但同时也存在着一定的安全风险。

煤气泄漏是一种常见的危险情况，一旦泄漏且未及时发现和处理，可能会导致火灾、爆炸等严重后果。

因此，为了及时发现煤气泄漏情况，设计一款简易的煤气报警器具有实际意义。

该煤气报警器的设计原理基于煤气的特性。

煤气通常是无色、无味的，无法通过直接的感官观察判断是否存在泄漏。

因此，煤气报警器的设计需要借助其中一种感测方式来检测煤气的存在。

该简易设计的煤气报警器采用气敏电阻传感器作为煤气的感测元件。

气敏电阻是一种基于敏感材料对煤气进行检测的电阻变化的传感器。

当煤气泄漏，敏感材料与煤气发生化学反应，导致电阻值发生变化。

通过对电阻变化的检测，我们可以判断是否存在煤气泄漏。

整个煤气报警器的设计分为传感器部分和报警部分。

传感器部分包括气敏电阻传感器、调节电路和信号放大电路。

气敏电阻传感器选用灵敏度较高的敏感材料，并通过调节电路将其电阻范围调整到适合的数值，以便于后续的信号处理。

信号放大电路用于放大传感器输出的微弱信号，以提高信号的可靠性和稳定性。

报警部分包括报警电路和音响报警器。

报警电路接收来自信号放大电路的信号，并对信号进行处理，通过控制音响报警器发出声音警报。

报警电路可以通过根据不同的报警信号强度，调整音响报警器发出的声音大小和频率，以区分不同的危险程度。

此外，为了进一步提高煤气报警器的可用性，设计还应加入一些其他的功能。

例如，可以增加一个报警复位按钮，用户在排除煤气泄漏后，可以通过按下该按钮来关闭警报器。

此外，还可以设计一个低电压报警功能，当电池电量过低时，警报器发出电池低电量的报警声音，提醒用户更换电池。

在实际应用中，煤气报警器的位置选择也很重要。

一般而言，应将报警器安装在离燃气设备比较近的地方，例如厨房、浴室等。

这样可以更快地发现煤气泄漏情况，并及时采取措施进行处理。

总的来说，煤气报警器是一种非常实用的安全设备。

通过利用气敏电阻传感器的感测原理，可以及时地发现和报警煤气泄漏情况，为我们的生活带来更多的安全保障。

煤气泄漏报警器系统设计

煤气泄漏报警器系统设计1.传感器选择与布置：传感器是煤气泄漏报警器系统的核心部件，一般使用气敏传感器进行煤气泄漏检测。

可选用的气敏传感器包括甲烷传感器、丙烷传感器、天然气传感器等，根据使用环境的不同选择相应的传感器。

传感器的布置应考虑最佳检测范围，并保证传感器位置能及时检测到煤气泄漏。

2.集中控制器设计：集中控制器是煤气泄漏报警器系统的主控制设备，负责接收传感器数据、进行数据处理并决策是否报警。

集中控制器应能够实时监测煤气泄漏状态，提供声光报警和实时通知等功能。

此外，集中控制器还可设计多种参数设置，如报警阈值的设定、报警延时时间的设定等。

3.报警信号输出：煤气泄漏报警器系统在检测到煤气泄漏后需及时发出报警信号，提醒人们尽快采取安全措施。

报警信号输出方式可选用声音报警、光闪报警、手机短信通知等多种形式，以确保报警信息能够迅速传达。

4.数据记录与查询：煤气泄漏报警器系统可以设计数据记录功能，将报警事件的发生时间、位置、报警级别等信息记录下来，以便后期分析和查询。

数据记录可以通过内置存储器、云端存储等方式实现。

5.系统可靠性与自检功能：为了确保煤气泄漏报警器系统的可靠性，需要考虑系统的自检功能。

系统可以定时进行自检，检测传感器是否正常工作、报警信号是否正常输出等。

同时，系统还应具备电池电量低提醒功能，确保设备长时间稳定运行。

6.监测与控制网络：对于大型建筑物或者多个点位的需求，煤气泄漏报警器系统可以设计监测与控制网络，通过主从设备之间的通信协议，实现数据传输、信号控制等功能。

监测与控制网络还可以实现远程监控和管理，提高系统的智能化程度。

总的来说，煤气泄漏报警器系统设计中需考虑传感器的选择与布置、集中控制器的设计、报警信号输出、数据记录与查询、系统可靠性与自检功能以及监测与控制网络的建立。

通过合理的设计和配置，能够提高煤气泄漏报警器系统的可靠性和安全性，降低煤气泄漏带来的安全风险。

燃气泄漏报警器课程设计报告

安庆师范学院课程设计题目：燃气泄漏报警器成员：专业：班级：指导老师：2012年11月目录一、绪论1.1课题背景及意义 (1)1.2课题目标及实现功能 (1)二、模拟电路设计与调试2.1 MQ-2气敏器件 (2)2.2直流稳压电源 (3)2.3无稳态音频振荡器 (5)2.4电路整体设计 (6)2.5电路调试 (6)三、总结3.1实验结果 (7)3.2心得体会 (7)一、绪论1.1课题背景及意义随着我国燃气的变革及西气东输工程的进行，煤气或天然气已成为多数家庭的燃料。

每年因煤气泄漏造成的煤气中毒事故中，因使用热水器不当或产品本身的质量问题造成的一氧化碳中毒事故全国均有不少事例。

更有甚者，因室内煤气浓度过高引起煤气爆炸的事故也不少见。

所以，这样防止煤气中毒与爆炸已成为人们迫切需要。

燃气报警器更是时下所需，因为它更简捷易用，方便居民生活。

而且，气体报警器的研发对于防止煤矿事故也是至关重要的，据权威部门统计，仅去年煤矿事故死亡人数就高达3786人，同时也造成了巨大的经济损失。

2012年2月份共收集到国内燃气事故报道79起，其中天然气事故 49起，液化气事故21起、煤气事故2起，未知气体事故6起，化学品事故1起。

由此可见报警器无论是在人们的日常生活中，还是在煤矿等工业生产中都发挥着至关重要的作用，所以实时准确测量周围环境中的可燃性气体，有毒有害气体泄露，对保护人民的身体健康和财产安全有重要意义。

在国民经济的许多领域中，如油田、矿山、化工等企业和家庭中有广泛的应用，也是环境保护的重要项目。

如何开发出稳定可靠、高性能价格比的装置，成为急需解决的课题。

1.2课题目标及实现功能此次课程设计采用以MQ-2 电阻控制型气敏器件为中心，结合直流稳压电源，555定时器构成的无稳态音频振荡器，发光二极管，电动式扬声器等构成燃气泄漏报警电路。

电路接入220V交流电，通过变压，整流，滤波，稳压来提供稳定的5V，12V直流电源，电源接入后，绿色LED灯亮起，电路开始工作。

家用煤气报警器毕业设计

引言概述：
在现代家庭中，使用煤气作为烹饪和供暖的能源已经成为普遍的选择。

煤气泄漏可能会带来严重的安全隐患，因此，开发一种可靠的家用煤气报警器对于保护家庭成员的生命和财产安全至关重要。

本文将详细探讨家用煤气报警器的毕业设计方案。

正文内容：
1.设计目标
1.1确定报警器的工作原理
1.2设定灵敏度和报警阈值
1.3确定报警方式和报警信号
1.4设计便于使用和安装的外观和结构
1.5考虑报警器的低功耗和长寿命
2.传感器选择
2.1煤气传感器类型的研究和比较
2.2选择适合家用煤气报警器的传感器
2.3传感器的特性和参数分析
3.电路设计与硬件实现
3.1电路设计方案的选择
3.2电路设计原理和组成部分
3.3选择合适的元件和器件
3.4硬件实现和电路优化
4.软件设计与算法优化
4.1软件设计原理和流程
4.2选择适当的算法和数据处理方法
4.3参数调整和灵敏度优化
4.4报警信号处理和输出显示
5.实验与测试
5.1设计验证和仿真实验
5.2现场环境下的实际测试
5.3数据收集和分析
5.4结果评估和改进建议
总结：
在本文中，我们详细讨论了家用煤气报警器的毕业设计方案。

通过设置明确的设计目标，选择合适的传感器，设计有效的电路和软件，我们可以实现一种可靠且高效的家用煤气报警器。

通过实验和测试的验证，我们可以评估报警器的性能，并提出改进建议。

本设计不仅能够保护家庭成员的生命和财产安全，还具有低功耗和长
寿命的特点，方便家庭使用和安装。

希望本文能为相关研究人员提供有益的参考，为家庭安全提供保障。

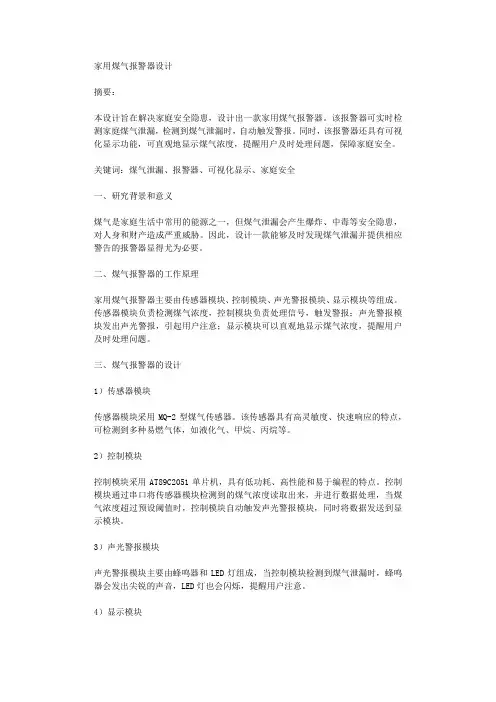

家用煤气报警器设计

家用煤气报警器设计摘要：本设计旨在解决家庭安全隐患，设计出一款家用煤气报警器。

该报警器可实时检测家庭煤气泄漏，检测到煤气泄漏时，自动触发警报。

同时，该报警器还具有可视化显示功能，可直观地显示煤气浓度，提醒用户及时处理问题，保障家庭安全。

关键词：煤气泄漏、报警器、可视化显示、家庭安全一、研究背景和意义煤气是家庭生活中常用的能源之一，但煤气泄漏会产生爆炸、中毒等安全隐患，对人身和财产造成严重威胁。

因此，设计一款能够及时发现煤气泄漏并提供相应警告的报警器显得尤为必要。

二、煤气报警器的工作原理家用煤气报警器主要由传感器模块、控制模块、声光警报模块、显示模块等组成。

传感器模块负责检测煤气浓度，控制模块负责处理信号，触发警报；声光警报模块发出声光警报，引起用户注意；显示模块可以直观地显示煤气浓度，提醒用户及时处理问题。

三、煤气报警器的设计1）传感器模块传感器模块采用MQ-2型煤气传感器。

该传感器具有高灵敏度、快速响应的特点，可检测到多种易燃气体，如液化气、甲烷、丙烷等。

2）控制模块控制模块采用AT89C2051单片机，具有低功耗、高性能和易于编程的特点。

控制模块通过串口将传感器模块检测到的煤气浓度读取出来，并进行数据处理，当煤气浓度超过预设阈值时，控制模块自动触发声光警报模块，同时将数据发送到显示模块。

3）声光警报模块声光警报模块主要由蜂鸣器和LED灯组成，当控制模块检测到煤气泄漏时，蜂鸣器会发出尖锐的声音，LED灯也会闪烁，提醒用户注意。

4）显示模块显示模块采用LCD12864显示器，可以显示当前煤气浓度及相关提示信息。

当控制模块检测到煤气泄漏时，显示模块会自动显示当前煤气浓度，并提示用户采取相应措施。

四、煤气报警器的实现实现过程中，上述模块需要进行有机组合，包括软硬件方面的配合，具体实现过程包括传感器数据的读取、传输及控制模块的设计，以及各模块的连接和调试等。

在实现时需要充分考虑各模块之间的相互影响，以及用户的使用习惯和易懂程度。

课程设计报告---煤气泄漏报警控制器

h《电子技术》课程设计报告课题：煤气泄漏报警控制器班级电气 3113 学号 1111221103学生姓名周志源专业电气工程及其自动化系别电子与电气工程学院指导教师电子技术课程设计指导小组淮阴工学院电子与电气工程学院2013 年 12 月hh一、设计目的电子技术课程设计是电子与电气工程学院四个专业的公共课程设计，是模拟电子技术、数字电子技术课程结束后进行的教学环节。

其目的是：a）培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。

b）学习较复杂的电子系统设计的一般方法，提高基于模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。

c）进行基本技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。

d）培养学生的创新能力。

二、设计总体要求1.电源+12v； 2.主要单元电路和元器件参数计算、选择； 3.画出总体电路图； 4.安装自己设计的电路，按照自己设计的电路在通用板上焊接。

焊接完毕后，应对照电路图仔细检查，看是否有错接、漏接、虚焊的现象； 5.调试电路，能够实现声光报警；hh6.电路性能指标测试； 7.根据现有实验条件，对设计的电路进行设计，制作与调试并撰写设计报告； 8.按要求撰写实验报告。

三、总体设计hh1、电路设计总框图气敏传感器开关电路报警电路图 1 电路设计框图2、各框图功能说明及其电路的选择（1）气体检测电路气体检测电路主要用来检测空气中煤气的浓度是否符合要求，并把检测结果反映到开关电路中。

气体检测电路主要利用气敏传感器 MQ-2 检测空气中的煤气浓度。

（2）开关电路开关电路根据前面的检测电路作出相应的打开或闭合，以控制报警电路。

如果煤气浓度超过要求，则开关电路闭合，否则开关电路打开。

煤气泄漏报警器电路

煤气泄漏报警器电路本文介绍一种煤气报警器电路，电路中有些器件参数并未标出，以及图纸不完善之处请见谅，电路图如下：下面简单介绍一下它的工作原理，当未检测到煤气时，B点的电压高于A点的电压，因此C点是低电平，由于C点位为低电压所以D点电压也会被拉低，故会使D点电压会低于E点电压，所以F 点输出低电平，而G点也就会是低电平，通过D7将T1的基极钳位于低电平，T1不会工作，也就是不会报警。

一旦探头检测到煤气则B 点电压大幅降低，致使B点电压低于A点电压，从而C点输出高电平，C点的高电位必然将D点电压抬高，当高过E点时，F点输出高电平，从而使得IC3-a的两个输入端都是高电位，因此Ic3-a输出低电平，经过IC3-b反相，最终G点变成高电平。

G点的高电位使得由IC3-c和Ic3-d组成的双音调震荡器工作，推动TI工作，扬声器发出报警声，同时Led2也开始闪烁。

其中Led1是电源指示灯，只要电源正常，它就会点亮。

Led2是报警指示灯，当检测到煤气时它就会以一定的频率闪烁。

IC2-a是一个比较器，用于检测煤气的有无。

IC2-b和R5，C2组成一延时电路，可以消除一定的干扰信号。

接在IC3-a的2脚的R11及其电容使用于防止加电时的误动作。

IC3-c和Ic3-d组成一个受控的音频震荡电路，当G点是低电压时停震，当高电平时正常工作。

D7用于在当G 点是低电压是钳位T1基极电压，让其停止工作。

电路的检修：1.将IC3的7脚断开，在G点处经过一个470欧的电阻接到+9V端，这时会有报警声，同时红色LED闪烁。

注意，电阻悬空时千万别通电，不然可能烧坏T1。

2.如果没有报警声，LED2也不闪烁，则音频震荡电路没有工作。

检查其外围电路，必要时更换IC3。

3.当音频震荡电路工作正常后，恢复好电路，并将R1拆开一端，则电路应该报警，如不报警，则从A点开始查各个工作点的电压是否正常。

4.探头好坏的判断，在上述第3步完成后，确定电路没有问题则可，将探头靠近煤气灶具，注意别点火，让炉具漏一点煤气出来，看报警器是否报警，如报警则探头没问题，如不报警，则可能是探头不好或者灵敏度太差。

燃气泄漏报警器__毕业设计

燃气泄漏报警器__毕业设计目录摘要 (1)第1章绪论 (2)第2章方案设计 (4)第3章单元电路的设计 (5)3.1 电源电路设计 (5)3.1.1 变压器 (5)3.1.2 整流电路 (6)3.1.3 电容滤波电路 (7)3.2 检测电路的设计 (9)3.2.1 燃气传感器的介绍 (9)3.2.2 半导体气体传感器工作原理 (9)3.2.3 半导体气敏元件的特性参数及主要技术指标 (10)3.3 报警电路的设计 (10)3.3.1 报警集成电路555的介绍 (10)3.3.2 555时基电路的组成及管脚用途 (11)3.3.3 555时基电路的工作原理 (11)3.3.4 555时基电路的无稳态工作模式 (12)第4章整机电路设计方案 (14)4.1 整机电路的工作原理 (14)4.2 整机电路的主要技术指标 (14)第5章仿真与调试 (16)总结 (19)参考文献 (20)附录1 整机电路图 (20)附录2 元器件明细表 (21)摘要为了提高对传感器的认识和了解，尤其是对燃气传感器的深入研究以及其用法与用途，基于实用、广泛和典型的原则而设计了本电路。

本设计利用模拟电子技术结合传感器技术而设计了这一燃气泄露监控系统。

本设计以电阻式燃气传感器和模拟电子技术为核心并与其他电子技术相结合，设计出一种技术水平较好的燃气泄露报警器。

其中选用HQ-2型气敏燃气传感器实现燃气浓度的检测，具有灵敏度高、响应快、抗干扰能力强等优点，而且价格低廉，使用寿命长。

以模拟电子技术和HQ-2型半导体电阻式燃气浓度传感器为核心设计的燃气泄露报警器可实现声光报警等功能，是一种结构简单、性能稳定、使用方便、价格低廉的燃气泄露报警器且具有一定的实用价值。

关键词燃气泄露报警器；555时基电路；传感器第1章绪论1.1燃气泄露报警器的发展及现状1.1.1 火灾探测技术火灾作术为一种在时空上失去控制的燃烧所引发的灾害，对人类生命财产和社会安全构成了极大的威胁。

煤气报警器设计

目录摘要 (1)一、概述 (1)1.1 课题研究背景、目的 (1)1.2 方案构想 (2)二、方案设计 (2)2.1 基于单片机的实现方案 (2)2.2 基于电源电路的实现方案 (2)2.3 方案选择 (3)三、电路设计 (3)3.1电源电路 (3)3.2气体传感器电路 (3)3.3报警电路 (5)3.4电路分析 (6)四、元器件的选择 (6)五、系统调试 (8)六、结束语 (8)参考文献 (8)摘要近年来，全国燃气行业发展迅猛，液化气、天然气、煤制气等城市燃气作为清洁能源已在工商业和城镇居民用户中得到广泛应用，特别是随着“西气东输”工程的快速进展，燃气行业发展潜力巨大。

城市燃气的普及与应用无疑对改善城市的环境质量和提高居民的生活质量发挥了巨大的作用。

但是随着燃气的广泛应用，由于燃气泄漏所引发的爆炸、中毒和火灾事故也时有发生，这在某种程度上增加了城市的不安全和不稳定因素。

为了使燃气更好地造福于民，造福于社会，减少并杜绝各种因燃气泄漏而引发的爆炸及火灾事故，各燃气使用单位及居民用户选择一种适合的煤气报警器实为必要之举。

本次课程设计的题目是煤气泄漏报警器，煤气泄漏报警器是用于当煤气泄漏达到一定危害浓度时就立即发出报警,它在实际生活中有着十分广泛的应用。

本论文针对家庭燃气主要类型与成分而设计的燃气泄露报警系统，以气敏传感器和为核心器件。

该燃气报警器是一种结构简单、性能稳定、使用方便、价格廉价的报警器，它具有很强的实用性。

当这些气体在室内达到一定要求浓度（安全值）时，该装置能够发出声光报警，提醒人们注意有燃气气泄漏，及时采取措施。

另外，该装置还具备显示室内温度的功能。

关键词：报警电路气敏探测一、概述1.1 课题研究背景、目的人的生存离不开空气，人的一生大约有80%的时间是在室内度过的，室内环境质量的好坏影响着人们的身心健康。

室内的有害气体来源有来自装修不当造成的甲醛、氨气、氡气、苯、放射性物质的释放，而这些气体在装修时加以注意，完全可以减少其排放量，从而不至于影响人的健康状况。

燃气漏泄报警器电路

燃气漏泄报警器电路燃气泄漏会危害生命和财产安全，因此对它及时、准确的监测有非常重要的意义。

本例介绍的燃气漏泄报警器电路如下图(a)所示，电路由电源电路、气敏器件、555时基集成电路等几部分组成。

电源部分由变压器T、二极管VDl一VD4、三极管VT及稳压管VS等组成。

线路接成典型的串联型稳压电路，接通电源后，C1两端可获得稳定的10V左右直流电压输出。

QM是气敏器件，电源通过RPl、R3向气敏器件QM提供灯丝f一f’电流。

RP2是气敏器件的负载电阻，在正常情况下，气敏器件A—K极间呈高电阻，RP2输出低电平。

555时基电路接成另类双稳态多谐振荡器，现将其强制复位端④脚接至RP2的滑动端，当RP2输出低电平(<0.4V)时，555时基电路被强制复位，扬声器B无声。

如果空气中有煤气、液化石油气等燃气成分时，气敏器件的电导率增加，RP2输出电平增高，当燃气浓度达到规定值(如1％)时，RP2输出电平大于0.4V，555时基电路强制复位被解除，555时基电路就产生音频振荡，扬声器B就输出响亮的音频报警声。

用户闻讯后就可立即关闭气门，并开窗通风等采取必要的紧急措施。

气敏器件可采用QM—N5型，它的最佳工作条件为：极间电压UAK＝10V，灯丝电压Uf＝5V，负载电阻RL＝2kΏ。

气敏器件的外形结构与电气符号如图(b)所示。

它共有六只引出脚，使用时需配用一个七脚电子管管座。

其6个管脚功能为：②脚与⑥脚为灯丝f一f’；①脚与③脚为测量极A—A'，；⑤脚与⑦脚构成测量极另一端K—K’。

RPl因流过电流较大，应采用WXl型小型线绕电位器；RP2可用WSW 型有机实芯微调电阻器。

R1～R3最好采用RJ--1／2W型金属膜电阻器，其他元器件无特殊要求。

全机安装好后，需要经过调试合格后方可投入使用。

调试方法：先将RPl置于阻值最大位置，RP2滑动端置于中间位置。

接通电源，首先检查VT发射极对地电压是否在10V左右，如相差过大，应更换VS。

气体泄露报警与控制电路的设计

摘要气体泄露报警与控制电路的设计装置集传感技术、单片机技术和电子技术为一体。

文章详细介绍了课题设计方案、具体电路设计、电源的参数计算、工作原理、程序设计及产品制作过程。

该设计实现后,一旦有燃气泄漏时,立即报警、排气，及时采取有效的措施，减少了许多安全事故，使我们能够更安全舒适的享用燃气给我们的生活带来的方便。

关键词：传感器；A/D转换器；单片机；报警；目录1. 前言 (3)2. 设计思路与方案 (3)2.1 设计思路 (3)2.2 方案设计 (4)2.3 方案论证 (5)3.单元电路设计 (5)3.1 传感器的设计与选用 (5)3.2 放大电路的设计 (7)3.3 A/D转换电路的设计与选用 (8)3.4 报警电路的设计 (10)3.5 排气电路的设计 (12)3.6 电源电路的设计 (13)4. 程序设计 (14)4.1 程序流图 (14)4.2 程序设计 (15)5. 产品制作与调试 (15)5.1 产品制作 (15)5.2 产品安装 (18)5.3 产品调试 (19)总结 (22)参考文献 (23)致谢 (24)附录一主电路电气原理图 (25)附录二 PCB板图 (26)1. 前言随着石油化工行业的发展，人们生活水平的提高，家用煤气、石油液化气已广泛应用于各个家庭。

它们的出现给我们带来了许多的方便和利益，使生活变得更加舒适和方便。

但随着而来的安全隐患也日益显露出来，那就是煤气、石油液化气的泄漏正威胁着人们的生命和财产安全。

如果能够开发一种报警装置，它能够及时可靠的探测空气中可燃气体的含量，及时采取有效的措施进行补救。

而本次课题设计的家用煤气、石油液化气泄漏自动报警与排气控制电路就是这样一种装置，因为可靠性高、稳定性好、操作简单等特点，这种装置可以检测到可燃气体的微量泄漏，因而大大减少了燃气泄漏引发的安全事故。

该装置利用AF30/38L传感器将燃气的浓度含量线性的转换成电压量，电压量又经过A/D转换器（ADC0809）的转换，把原来的模拟信号转换为我们单片机所接受的数字信号。

煤气泄漏报警电路

目录总体构想 (1)1 设计目的 (2)2 设计任务 (2)3 方案设计 (2)4 单元电路设计 (3)4.1电源电路 (3)4.2气敏探测电路 (3)4.3电子开关电路 (4)4.4报警电路 (5)4.5开放式空气负离子发生器 (6)4.6单元模块的联接 (6)5 系统的功能及参数 (7)5.1 系统的功能 (7)5.2 系统的参数 (7)心得体会 (8)参考文献 (9)附录一煤气泄漏报警电路设计电路图 (10)附录二元件清单 (11)总体构想近年来，全国燃气行业发展迅猛，液化气、天然气、煤制气等城市燃气作为清洁能源已在工商业和城镇居民用户中得到广泛应用，特别是随着“西气东输”工程的快速进展，燃气行业发展潜力巨大。

城市燃气的普及与应用无疑对改善城市的环境质量和提高居民的生活质量发挥了巨大的作用。

但是随着燃气的广泛应用，由于燃气泄漏所引发的爆炸、中毒和火灾事故也时有发生，这在某种程度上增加了城市的不安全和不稳定因素。

本次课程设计的题目是煤气泄漏报警电路，煤气泄漏报警电路是用于当煤气泄漏达到一定危害浓度时就立即发出报警,它在实际生活中有着十分广泛的应用。

本次设计中应用了多种数字电路,如电源电路、气敏探测电路、电子开关电路、报警电路等。

我相信通过本次课程设计,我将进一步加深对各数字单元电路的理解,同时也对电子设计的方法有一定的了解,为今后的学习和工作打下一定的基础。

1 设计目的（ 1 ）基本了解设计数字系统的一般方法。

（ 2 ）进一步熟悉常用数字器件的使用方法。

（ 3 ）基本掌握通过逻辑分析查找数字电路故障的方法。

2 设计任务（ 1 ）设计一个家用煤气泄漏报警系统，当煤气在空气中的浓度大到一定浓度时，触发报警器发出报警声。

（ 2 ）可以自动产生空气负离子和臭氧。

有害气体泄漏报警器电路设计.

有害气体泄漏报警器电路设计一.电路工作原理该多功能报警器由电源电路、有害气体检测电路。

防盗报警器件、天亮“小闹钟”器件和声光报警器件组成，如图所示。

电源电路由电源变压器T、整流二极管VD1～VD4、滤波电容器C1和稳压二极管VD8组成。

有害气体检测电路由气体传感器QM—N5、可调电阻RP1、RP2、二极管VD5等器件组成。

防盗报警器件主要由干簧管和小磁铁组成。

天亮“小闹钟”器件主要由开关S和光敏二极管VD6组成。

声光报警器件主要由多彩发光二极管VD7和压电蜂鸣器HA组成。

1.有害气体报警电路工作过程平时，气敏传感器QM-N5不接触有害气体(一氧化碳、煤气、液化石油气等)，其A、B两极间的电阻值很大，这时二极管VD5不导通，使三极管VT1、VT2、VT3均截止，声光报警器件不工作。

当被监控区的有害气体的浓度达到一定值时，气体传感器A、B两极间的阻值将变小，使二极管VD5导通，这时器件E2、R1会延时一段时间(延时很短，主要是预防误报警)，延时结束后三极管VT1、VT2、VT3均饱和导通，使压电蜂鸣器HA发出报警声，多彩发光二极管VD7发出多彩光，实现了有害气体报警的要求。

本电路图额外应用：小闹钟和防盗报警1.天亮“小闹钟”电路工作过程白天开关S是断开的，到晚上可以闭合。

晚上S闭台后，光敏二极管VD6接收不到光，这时VD6不导通，使三极管VT2、VT3均截止;声光报警器件不工作。

当天变亮或光线达到一定要求时。

光敏二极管VD6感知信号使其内阻变小而导通，使三极管VT2、VT3均饱和导通，声光报警器件发音、发光实现天亮“小闹钟”的目的。

2.防盗报警电路工作过程干簧管只有配合小磁铁才能工作，即小磁铁靠近干簧管时干簧管触头就断开，反之则闭合。

平时干簧管和小磁铁是在一起的，即干簧管触头是断开的(无盗贼时)，三极管VT2、VT3均截止，声光报警器件不工作。

当盗窃者把干簧管处隐蔽的小磁铁移动时，干簧管触头闭合，使三极管VT2、VT3均饱和导通，声光报警器件发音、发光实现防盗报警的目的。

mq5煤气检测报警电路的设计要求

mq5煤气检测报警电路的设计要求煤气是我们日常生活中常见的能源之一，但由于煤气中的化学成分可以泄露和积累在封闭空间中，容易引发严重的事故，如爆炸和中毒。

为了保障人身安全，设计一套可靠的煤气检测报警电路是非常重要的。

以下是MQ5煤气检测报警电路设计的要求。

1.灵敏度和响应时间：煤气检测报警电路的设计要求能够快速、准确地检测并报警煤气泄漏情况。

因此，电路需要具备高灵敏度，能够迅速感知煤气浓度的变化，并在特定浓度阈值上触发报警。

此外，响应时间也应尽可能短，以便及时采取紧急措施。

2.可靠性和稳定性：煤气检测报警电路的设计要求具备可靠性和稳定性，即在各种环境条件下始终保持准确的检测结果。

例如，在不同温度和湿度下，电路应该能够正常工作，而不受环境条件的影响。

3.低功耗和长寿命：为了节约能源和延长电路寿命，电路应具备低功耗。

此外，设计时还要考虑到电路的寿命，确保其能够长时间稳定工作，而不需要频繁更换或修理。

4.抗干扰能力：电路设计中应考虑到抗干扰能力，以防止其他电子设备或信号对煤气检测器的性能造成干扰。

抗干扰功能可以通过使用屏蔽材料和合适的滤波电路来实现。

5.易于集成和安装：煤气检测报警电路的设计要求易于集成到现有的煤气设备中，或者方便安装在需要检测的区域内。

电路应尽量小巧，以适应各种安装场景，并提供易于安装和使用的接口。

6.可调节和可编程性：为了适应不同的应用需求和煤气类型，煤气检测报警电路的设计要求具备可调节和可编程性。

电路应该能够根据用户需要设置不同的检测阈值和参数，以实现更精确的检测和报警功能。

7.报警方式和叠加功能：煤气检测报警电路的设计要求能够通过不同的报警方式及时提醒人们存在煤气泄漏危险。

常见的报警方式包括声音报警、光闪报警、短信报警等，电路应具备多种报警方式，并可以根据需要进行组合和叠加。

8.易用性和维护性：煤气检测报警电路的设计要求易于使用和维护。

用户应能够方便地操作和管理电路，比如设置检测阈值、查看报警记录等。

《传感器与检测技术》煤气泄漏报警系统设计

《传感器与检测技术》煤气泄漏报警系统设计一、设计目的基于单片机的煤气泄漏报警系统就是主要检测空气中的CO含量，当室内空气中CO含量达到设定的浓度时就会发生声光报警。

二、设计要求通过MQ-7气敏电阻传感器和单片机组成电子系统检测空气中CO含量并判断是否报警。

三、设计原理是通过MQ-7 气敏电阻传感器来检测空气中的CO含量并将其转换为电信号，经过转换电路处理后,生成便于单片机处理的数字信号送给单片机，单片机根据收到的数字信号判别是否需要声光报警,从而可以判定空气中的CO是否超标或者煤气是否泄漏，并显示空气中的CO含量。

四、内容传感器工作原理MQ-7气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。

当传感器所处环境中存在一氧化碳气体时，传感器的电导率随空气中一氧化碳气体浓度的增加而增大。

系统电路设计该系统包括电源电路、CO检测部分、声光报警部分、模数转换部分、显示部分、单片机最小系统等部分，组成框图如图所示。

1.系统工作原理本系统通过气体传感器MQ-7来检测空气中CO的含量，并判别是否报警，将检测到的CO含量通过数码管进行显示。

系统开机后，电源指示灯红灯亮，延时30s后进入工作状态，工作指示灯绿灯亮。

进入工作模式后，检测CO的气敏传感器MQ-7采集空气中的CO含量，将采集到的信号一路经传感器的测量转换电路转换成数字信号，送给单片机，单片机对该信号进行判别，看是否需要报警，如果需要报警，则控制声光报警电路进行声光报警，系统声光报警的频率设定要紧凑点；一路将MQ-7输出的模拟信号转换为数字信号送给单片机，单片机将信号处理后通过数码管显示出当前空气中的CO含量。

2.单片机最小系统AT89S52单片机最小系统为常用的51单片机最小系统，较为简单，即由时钟电路（晶振采用12MHz）、复位电路、电源等部分组成，系统仿真电路中电源部分省略了，所需电源为5V，其中单片机的31脚接高电平，表示访问的是片内ROM。

家庭煤气、液化气泄漏报警器电路讲解

家庭煤气、液化气泄漏报警器电路讲解1. 目前，家庭基本都用上煤气、液化气来做饭，但有时忽记忘记关闭气门或某地方泄漏，会造成严重火灾甚至造成对人身或生命伤害，因此家装一款煤气、液化气泄漏提前报警很有必要，可及早发现及早消除隐患。

家庭煤气、液化气泄漏报警器的电子电路中，最主要检测煤气、液化气泄漏的浓度，其报警浓度达到煤气和液化器均0.1一0.5%，天然气0.1一0.3%的范围即可报警。

它的检测主要器件一气敏器件(气敏传感器)。

2. 气敏器件(气敏传感器): 它是一种对环镜气氛中某些氧化性气体、还原性气体、有机溶剂蒸汽十分敏感的电子器件。

被广泛应用于对可燃性气体和有毒性气体的检测，检漏，报警和监控等领域。

見图①图①，气敏传感器外型一只完整的气敏器件是由防暴网、管座丶电极、玻璃基体、加热器和氧化物半导体等几部分组成的，基本内部结构如图②所示:图②气敏头(传感器)内部结构，工作10v、5v稳定电压3. 一例: 家庭煤气、液化气泄漏报警器电路图解，見图③图③煤气、液化器泄漏报警器电路上图，电路工作原理如下:该报警器经过降压、整流、滤波与稳压电路、气敏传感元件和触发报警电路等组成。

电源部部分将220v市电经变压器T降至9v，经ⅤD1一VD4桥式整流并经C1滤波成直流，三端稳压器LM7805供给气敏传感器灯丝加热电压。

检测电路釆用半导体器气敏元件HQ一2型，其适用于空气中有煤气，液化气等燃气成分的报警，其要求加热电压稳定，故釆用LM7805对灯丝电压进行稳压且要求开机预热3分钟。

在正常情况下，气敏元件A一B极间呈高阻态，Rp1输出低电平(小于0.4v)，NE555集成块时基电路被强制复位，扬声器B无声。

当厨房间空气中有煤气丶液化气等成分时，气敏器件的导电率增加，Rp1输出电平增高，当燃气浓度达到规定值(如1%)时，Rp1输出电平大于0.4v时，555时基电路强制复位被解除，扬声器B输出响亮的断续报警声。

当用户闻讯后就立即到场关闭气阀门，并采取开窗通风等必要的紧急措施。
