桁架设计
江苏王子制纸年产40万吨涂布纸工程施工组织设计徐州义隆钢结构有限公司目录一、总则二、工程概况三、编制依据四、主要加工工艺方法五、钢结构主要施工方案六、确保工程质量技术组织措施七、确保工期技术组织措施八、确保安全施工的组织措施九、确保文明施工的组织措施十、劳动力安排计划十一、季节性施工措施十二、成品保护方案及措施十三、工程验收一、总则：为确保江苏王子制纸年产40万吨涂布纸工程材料的制作、运输、安装及整个工程的施工能符合设计和国家有关规范、规程及相关标准的要求；同时为保证整个工程进度，质量及施工安全，特制定本方案。
本方案本着科学务实的原则，明确了整个工程施工全过程的具体做法及相关要求。
二、工程概况：1、工程名称：江苏王子制纸年产40万吨涂布纸工程2、工程地点：江苏省南通市经济技术开发区3、工程范围：按图纸要求4、结构型式：轻钢屋面结构5、工程规模： 48016㎡三、编制依据：1、本工程采用的技术规范：《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB 50205-2001《建筑钢结构焊接技术规程》JGJ 81-91《钢结构高强度螺栓连接的设计施工及验收规程》JGJ82-91（2）屋面工程《屋面工程质量验收规范》GB 50207-20022、评定标准：《钢结构工程质量检验评定标准》GB 50221-953、本工程主要设计遵循规范、规程及规定：《建筑结构荷载规范》GB5009-2001《钢结构设计规范》GB50017-2003《门式架轻型房屋钢结构技术规范》CECS102：2002《冷弯薄壁型钢结构技术规范》GB50018-2002《建筑抗震设计规范》GB50011-2001《钢结构工程施工质量验收规范》GB 50205-2001《压型金属板设计施工规程》YBJ216-884、设计荷载标准值主要荷载标准值屋面恒荷载： 0.50 KN/㎡屋面活荷载: 0.50 KN/㎡(用于钢架)0.50 KN/㎡(用于檩条)基本风压： 0.45 KN/㎡基本雪压： 0.25 KN/㎡建筑抗震设防类别：7度。
钢桁架设计
第四讲钢桁架设计1、钢桁架的实际应用钢屋架常见形式钢结构连廊、通廊等常见形式2、桁架设计一般规定或经验A：桁架的形式应根据建筑的要求，综合考虑屋面材料、天窗、檩条、支撑布置以及屋架与柱时铰接或刚接等因素最终确定外形尺寸和腹杆体系。
B：桁架的腹杆体系。
应使结构受力合理、节点构造简单统一。
腹杆数量少而总长度短，宜使长腹杆收拉，短腹杆受压，弦杆不产生局部弯矩。
斜腹杆与弦杆的交角宜在35~55度。
C：常见腹杆体系有人字式、单斜式以及减小上弦的节间长度而增加的再分式腹杆体系。
人字式在屋架中应用最广泛，再分式桁架体系较加密主腹杆的结构方案更省钢材。
D：桁架节间的设置应结合建筑或工艺需求，设备吊挂等设置，并应使荷载尽量作用在节点上。
E：对于跨度较大的桁架，当变形超限时可以采用起拱解决。
起拱值可取1/500,或者将恒载作用下挠度起拱。
F：跨度小于或等于12 m 的桁架，可以不分段；跨度大于12 m 但小于20 m 时，可以分成两段；大于等于20 m 时，可以分成多段，但每段长度均不宜超过12m；拼接接头宜位于廊身跨度的1/3处；G：当桁架节间数为奇数时，中央节间宜布置交叉腹杆。
3、桁架计算时的基本力学假定A：桁架所有杆件的轴线都在一个平面内且相交于一点。
杆件轴线按照下列规定确定，此时可不考虑偏心的影响。
当用螺栓连接时，以靠近截面形心轴的准线为轴线；当采用焊缝连接时，对角钢可取角钢背至截面形心轴的距离为5mm的整数倍（即5mm的模数）。
当弦杆截面在节点处有改变时，以受力较大的杆件重心线为轴线，不同截面的轴心线偏移距离在不超过较大弦杆截面高度的5%时，可不考虑此偏心的影响。
B：各节点均为铰接，但在桁架平面内，当截面高度与几何长度（节点中心距离）之比大于1/10或大于1/15(腹杆)时，应考虑节点刚性产生的次弯矩。
（一般取应力增大系数1.15~1.20）。
C：计算时，将荷载先作用在节点上，并按此计算出各杆件的内力。
对弦杆的节间荷载（最好不要这样，计算长度选取会出现不可靠），可假定弦杆为支撑于铰接节点的连续梁按下述近似方法计算局部弯矩。
钢结构PPT课件第六章 钢桁架与门式刚架
四、门式刚架支撑设计
1、门式刚架支撑的作用 2、支撑结构布置和计算
1、门式刚架支撑的作用
支撑与相邻两刚架的连接一般采用铰接连接。这些支撑杆
件与梁柱杆件的交点可以作为梁柱构件平面外的侧向支承
点（如图所示）。 门式刚架支撑主要有屋面横向水平支撑及系杆、柱间支撑 和水平系杆、隅撑等。 屋面横向水平支撑 >> 柱间支撑 >> 隅撑 >>
压杆：与它相交的另一斜杆受拉且二杆皆不中断时，取为0.5l；
与它相交另一斜杆受拉，两杆中有一杆中断并以节点板相搭接
时取为0.7l； 其它情况，如两杆皆受压（此时不宜有杆件中断）时，取为l。
拉杆: 因为压杆不作为它在平面外的支承点，故为l 。
受压弦杆 侧向支承点间距l1为弦杆节间长度的两倍，弦杆两节间的轴心 压力N1>N2，用N1验算弦杆平面外稳定时如果计算长度取用l1 显然过于保守。平面外的计算长度应为 且 loy≥0.5l1 计算时压力取正号，拉力取负号。
（3）隅撑
在框架梁中，隅撑设置在下翼缘受压的区段内，隅撑与框 架梁腹板的夹角不宜小于45°，一般在45°～60°之间。
在框架柱中，隅撑一端与框架柱的内翼缘或靠近内翼缘的
腹板用螺栓连接，另一端则与墙梁腹板相连，布置数量应 根据墙梁位置等具体情况而定，构造与框架梁中的隅撑相 同。
第三节 桁架设计
1．按结构选材分 有普通型钢、薄壁型钢和钢管刚架等；
2．按跨度分为 单跨、双跨或多跨的单、双坡门式刚架。
图示 >>
3、按截面形式分： 有等截面和变截面刚架。设有桥式吊车时，
柱宜采用等截面构件。
4、节点 横梁与柱为刚接，柱脚多采用铰支。当用于厂房且有吊 车时，或水平荷载较大，檐口标高较高或刚度要求较高时，宜将 柱脚设计为刚接。 5 、围护结构

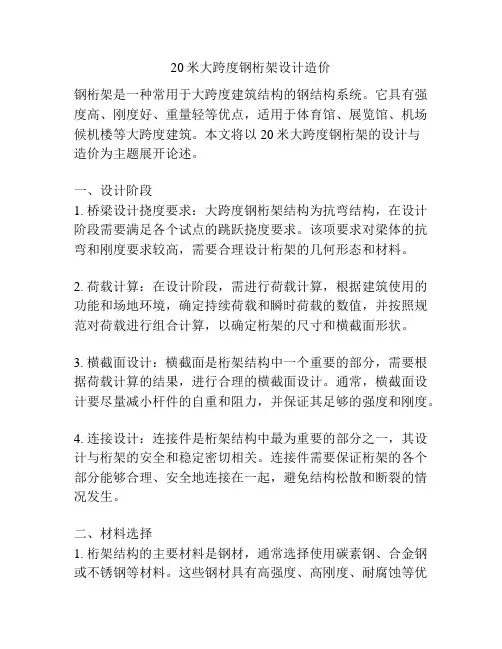

20米大跨度钢桁架设计造价
20米大跨度钢桁架设计造价钢桁架是一种常用于大跨度建筑结构的钢结构系统。
它具有强度高、刚度好、重量轻等优点，适用于体育馆、展览馆、机场候机楼等大跨度建筑。
本文将以20米大跨度钢桁架的设计与造价为主题展开论述。
一、设计阶段1. 桥梁设计挠度要求：大跨度钢桁架结构为抗弯结构，在设计阶段需要满足各个试点的跳跃挠度要求。
该项要求对梁体的抗弯和刚度要求较高，需要合理设计桁架的几何形态和材料。
2. 荷载计算：在设计阶段，需进行荷载计算，根据建筑使用的功能和场地环境，确定持续荷载和瞬时荷载的数值，并按照规范对荷载进行组合计算，以确定桁架的尺寸和横截面形状。
3. 横截面设计：横截面是桁架结构中一个重要的部分，需要根据荷载计算的结果，进行合理的横截面设计。
通常，横截面设计要尽量减小杆件的自重和阻力，并保证其足够的强度和刚度。
4. 连接设计：连接件是桁架结构中最为重要的部分之一，其设计与桁架的安全和稳定密切相关。
连接件需要保证桁架的各个部分能够合理、安全地连接在一起，避免结构松散和断裂的情况发生。
二、材料选择1. 桁架结构的主要材料是钢材，通常选择使用碳素钢、合金钢或不锈钢等材料。
这些钢材具有高强度、高刚度、耐腐蚀等优点，能够满足大跨度钢桁架结构的使用要求。
2. 钢材的选择要根据设计要求和实际情况进行，考虑到荷载要求、桁架的自重、施工便利性等因素。
一般来说，强度高且质轻的材料是首选，可以减小结构的自重。
三、造价估算桁架结构的造价主要包括材料造价、制作工艺费用、施工费用和维护费用等方面。
1. 材料造价：材料造价主要包括钢材、连接件和其他附件。
钢材的价格会根据市场行情进行浮动，而连接件和其他附件的价格相对较稳定。
2. 制作工艺费用：制作工艺费用包括制造设备的购置、人员工资、设备维护等费用。
它们直接影响到桁架的制造质量和生产效率。
3. 施工费用：施工费用主要是指安装和搭建钢桁架结构所需的人工和机械设备费用。
大跨度钢桁架结构的搭建对施工技术和操作要求较高，因此施工费用相对较高。

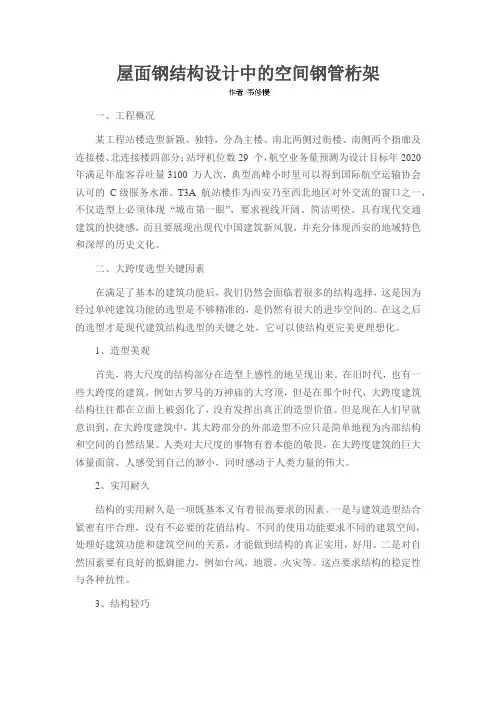

屋面钢结构设计中的空间钢管桁架
屋面钢结构设计中的空间钢管桁架一、工程概况某工程站楼造型新颖、独特，分為主楼、南北两侧过街楼、南侧两个指廊及连接楼、北连接楼四部分；站坪机位数29 个，航空业务量预测为设计目标年2020年满足年旅客吞吐量3100 万人次，典型高峰小时里可以得到国际航空运输协会认可的C级服务水准。
T3A 航站楼作为西安乃至西北地区对外交流的窗口之一，不仅造型上必须体现“城市第一眼”，要求视线开阔、简洁明快、具有现代交通建筑的快捷感，而且要展现出现代中国建筑新风貌，并充分体现西安的地域特色和深厚的历史文化。
二、大跨度选型关键因素在满足了基本的建筑功能后，我们仍然会面临着很多的结构选择，这是因为经过单纯建筑功能的选型是不够精准的，是仍然有很大的进步空间的。
在这之后的选型才是现代建筑结构选型的关键之处，它可以使结构更完美更理想化。
1、造型美观首先，将大尺度的结构部分在造型上感性的地呈现出来。
在旧时代，也有一些大跨度的建筑，例如古罗马的万神庙的大穹顶，但是在那个时代，大跨度建筑结构往往都在立面上被弱化了，没有发挥出真正的造型价值。
但是现在人们早就意识到，在大跨度建筑中，其大跨部分的外部造型不应只是简单地视为内部结构和空间的自然结果。
人类对大尺度的事物有着本能的敬畏，在大跨度建筑的巨大体量面前，人感受到自己的渺小，同时感动于人类力量的伟大。
2、实用耐久结构的实用耐久是一项既基本又有着很高要求的因素。
一是与建筑造型结合紧密有序合理，没有不必要的花俏结构。
不同的使用功能要求不同的建筑空间，处理好建筑功能和建筑空间的关系，才能做到结构的真正实用，好用。
二是对自然因素要有良好的抵御能力，例如台风，地震，火灾等。
这点要求结构的稳定性与各种抗性。
3、结构轻巧这一点主要是由大跨度结构本身的特性及建筑材料所决定的。
新型技术和新型材料的运用都有效地使得结构越来越轻巧实用。
从外观上来分析，膜结构最为轻巧，很多膜结构的建筑都有一种轻薄飞翔的动态感。
G511屋盖钢结构平面桁架体系的设计及相关标准图的编制和选用
屋盖钢结构平面桁架体系的设计及相关标准图的编制和选用先举两个工程实例说明合理选用桁架结构的经济性 1 以某跨的屋顶花园钢结构设计为例某工程需要在双向跨度尺寸均为m 8.36 的屋頂上面设计成一屋顶花园，其屋盖结构采用的是实腹式井式梁方案。
梁高米，用钢量为每平米2142m kg ，究其原因，主要是由于大部分钢材均花在板厚为18mm 的梁腹板上。
其梁腹板的抗剪承载力得不到充分发挥。
再加上又是井式梁，故用钢量大，很不经济。
该工程也曽考虑过用焊接球网架方案,但因其焊接球的直径需要一米,无法实现而放弃。
假如该工程采用单向平行弦桁架，杆件截面用H 型钢，或采用井式梁布置的平行弦桁架。
其用钢量就可大大降低。
最多也不会超过1402m kg 。
如北京长城饭店宴会厅屋盖结构(系82年由美国人设计的)，单向平行弦桁架，跨度为米。
柱间距有、和三种，桁架高米，上下弦杆与腹杆截面均为H 型钢（其H 型钢的翼缘均垂直于地面）。
屋顶为网球场，其屋面荷截与屋顶花园的荷载大致相等。
但他们设计的屋架用钢量分别才有、和。
折合每平米用钢量为每平米70公斤到64公斤。
如下图所示：考虑到该屋架跨度为米，比米长，假定用钢量与跨度的平方成正比增大，则屋顶花园工程的用钢量可近似为222933.318.3667m kg ≈⨯。
加上檩条估计最多也不会超过2140m kg （至少可节省270m kg 钢材）。
2 又以许昌体育舘的设计为例我曾在1971年给许昌市体委设计了一幢平面尺寸为30⨯45m 的小型体育舘，但在当时，地区体委只有七万元的投资,要完成这样一个每平方米不到50元造价的体育舘，难度相当大。
后经多方案比较，便采用了如下图所示的结构方案。
其屋面采用小波石棉瓦（檩距只能用m 8.0~），结构采用格构式轻型门式刚案，刚架间距m 54.，刚架横梁和柱的外弦杆均为10# 轻型槽钢, 刚架横梁的内弦杆为10# 和12#号轻型槽钢，刚架柱的内弦杆为14# 轻型槽钢(所有槽钢的槽口均指向桁架截面内)，腹杆用单角钢，有∟45,4⨯ ∟56,4⨯ ∟635⨯三种。
《钢结构》普通钢屋架课程设计任务书及指导书--2014
附1：房屋长度有4组数据：（1）60m；（2）102m；（3）120m；（4）150m；附2：屋盖所承受的竖向均布荷载标准值（恒载），共10组。
(a)、2.25 KN/m²；(b)、2.5 KN/m²；(c)、2.75 KN/m²；（d)、3.0 KN/m²；（e)、3.25 KN/m²；(f)、3.5 KN/m²；（g)、3.75 KN/m²；（h)、4.0 KN/m²（i)、4.25 KN/m²；(l)、4.5KN/m²；附3：屋盖所承受的竖向均布荷载标准值（活载），共4组。
(a)、0.5 KN/m²；(b)、0.6 KN/m²；(c)、0.7 KN/m²；（d)、0.8 KN/m²；（e)、0.9 KN/m²；(f)、1.0 KN/m²；（g)、0.4 KN/m²2、设计内容:1）、作支撑布置图,其中包括上、下弦横向水平支撑、纵向水平支撑、垂直支撑、系杆.2）、求屋架杆件内力.必要时应进行内力组合。
3）、选择屋架各杆件的截面形式和尺寸.4）、节点设计,包括支座节点a、屋脊节点I、下弦拼接节点i、上、下弦中间节点E、e、d.5）、绘制屋架的一个运送单元的施工图并作材料表二、普通钢屋架设计指导书1、引言：钢屋架课程设计历年来一直是钢结构课程设计的必做题目，通过钢屋架课程设计的学习，对钢桁架的设计，钢结构节点设计，钢结构支撑体系都会有较深的了解，对钢结构施工图，施工详图的绘制方法也会有较深刻的理解和体会。
近些年来，门式刚架，网架的广泛应用。
致使钢屋架的应用受到了限制。
但是，一方面，仍然有许多情况，如大坡度屋盖、狭长结构屋盖，桁架结构仍是首选结构形式；另一方面，通过对钢屋盖这种最基本的桁架结构设计的学习，对学习其他结构如门式刚架结构（特别是支撑体系），网架结构，其他空间桁架结构也会有很大的帮助。
钢管桁架钢结构施工组织设计
钢管桁架钢结构施工组织设计钢管桁架是一种常见的钢结构建筑形式，其施工组织设计是保证施工质量和安全的重要环节。
以下是一个关于钢管桁架钢结构施工组织设计的1200字报告：一、项目背景本次钢管桁架钢结构施工组织设计的项目为一座工业厂房，主要包括：厂房主体结构、屋面及墙面、地面、安全防护等。
二、施工组织设计目标和原则1.施工目标：保证施工过程中的质量、安全和进度；2.施工原则：科学合理、安全高效、协调顺畅、节约资源。
三、施工组织设计内容1.施工组织架构设计：（1）设立项目经理办公室，负责项目的总体管理；（2）设立施工团队，包括总包单位、施工班组等。
2.项目管理和协调：（1）成立项目管理小组，负责项目进度、质量、安全以及施工进度的监控；（2）制定施工计划，明确各个施工节点，合理安排各个工序；（3）建立施工进度控制机制，确保施工按照计划进行；（4）加强与相关单位的沟通和协调，及时解决施工中遇到的问题。
3.施工技术与工艺要求：（1）明确钢结构施工工艺，包括组装、焊接、防腐处理等；（2）建立施工技术交底制度，确保施工人员掌握正确的技术要求；（3）加强对施工材料的质量控制，严格按照规范要求进行验收和使用；（4）施工过程中加强工序间的协调，确保各个工序的衔接顺利进行。
4.施工安全管理：（1）建立施工安全管理组织机构，明确责任人和职责；（2）制定完善的施工安全措施，确保施工过程中的安全性；（3）加强对施工人员的安全教育和培训，提高他们的安全意识和技能；（4）加强现场安全巡查和隐患排查，及时消除安全隐患。
5.质量控制管理：（1）制定施工质量控制计划，明确各个环节的质量要求；（2）加强对施工过程的监督和检验，确保施工符合规范要求；（3）建立施工质量反馈机制，及时处理施工中出现的质量问题；（4）加强施工材料的质量检测和验收，确保施工材料的合格使用。
四、施工组织设计实施方案1.设立项目经理办公室，并负责项目的总体管理和协调工作；2.成立施工团队，包括总包单位、施工班组等，并明确各个岗位的职责；3.制定施工计划，明确施工过程中各个环节的时间节点和工序安排；4.加强施工过程中的协调和沟通，及时处理遇到的问题和困难；5.对施工过程进行技术交底，确保施工人员熟悉技术要求；6.加强施工安全管理，建立安全生产责任制，确保施工过程中的安全；7.加强施工质量控制，建立质量检测和验收机制。
建筑钢结构设计第一章(二)桁架节点设计
如弦杆截面需变化，截面改变点应在节点上。 ⑶ 如弦杆截面需变化，截面改变点应在节点上。 当偏心e 0.05h时考 当偏心e＞0.05h时考 虑偏心对杆件产生的 附加弯矩： 附加弯矩： M ⋅ Ki
Mi =
∑K
i
偏心力矩：M = ( N1 + N 2 )e 偏心力矩：
Ki
-第i杆的线刚度
Ki =
EI i li
⑴梯形屋架支座节点 节点板 加劲肋 底板 锚栓 加劲肋作用： 加劲肋作用： 提高支座节点的侧向刚 度，使支座底版受力均 匀，减少底版弯矩
支座节点力的传递路线为： 支座节点力的传递路线为：
屋架杆件 合力R 合力R
节点板 底 板
H形焊缝 L形焊缝 加劲肋
⑵支座节点的计算： 支座节点的计算： ①底板： 底板： R A = An + A0 = + A0 底板面积： 底板面积： fc
σf 2 2 ( ) + τ f ≤ ft w βf
6∆M σf = 2 2 × 0 .7 h f l w
2
2
∆N τf = 2 × 0.7 h f lw
2
2
节点板部分伸出 焊缝强度不足时， 当“A”焊缝强度不足时，采用 焊缝强度不足时 节点板伸出方案， 肢尖“ 节点板伸出方案， 肢尖“A” 与肢背“ 两条焊缝传递弦杆 与肢背“B”两条焊缝传递弦杆 与节点板间内力， 与节点板间内力，
3.节点的构造与计算 3.节点的构造与计算
⑴一般节点 节点无集中荷载也无弦杆拼接的节点。 节点无集中荷载也无弦杆拼接的节点。 腹杆与节点板间的传力---两侧角焊缝 ① 腹杆与节点板间的传力--两侧角焊缝 形围焊缝，三面围焊缝）， ），按受轴 （L形围焊缝，三面围焊缝），按受轴 心力角钢的角焊缝计算。 心力角钢的角焊缝计算。 弦杆与节点板间角焊缝只传递差值， ② 弦杆与节点板间角焊缝只传递差值， 按下式计算其焊缝长度。 按下式计算其焊缝长度。
钢桁架尺寸设计标准
钢桁架尺寸设计标准钢桁架是一种由钢材构成的用于支撑和稳定建筑物的结构。
钢桁架的尺寸设计标准是指确定钢桁架各个构件尺寸的标准要求。
下面将介绍钢桁架尺寸设计标准的相关内容。
1. 国家标准：中国国家标准《钢结构设计规范》（GB 50017-2017）是钢桁架尺寸设计的基本标准。
该标准规定了各类钢结构的设计要求，包括钢桁架的尺寸设计。
根据建筑物的使用功能和荷载要求，可以采用不同的设计标准进行尺寸设计。
2. 荷载要求：钢桁架的尺寸设计需要满足建筑物的荷载要求。
荷载包括静载荷和动载荷。
静载荷主要包括建筑物自重和附加荷载，如人员、设备、雪荷载等。
动载荷包括风荷载和地震荷载。
根据荷载要求确定桁架的截面尺寸和构件间距，保证桁架的承载能力和刚度。
3. 结构稳定性要求：钢桁架的尺寸设计还需满足结构的稳定性要求。
钢桁架一般采用压杆和拉杆构件，其中压杆容易产生屈曲失稳，拉杆容易产生稳定性失效。
根据杆件的材质、截面形状、长度等参数，进行稳定性计算，确定合适的截面尺寸和杆件间距。
避免杆件出现稳定性失效，保证结构的整体稳定性。
4. 桁架节点设计：钢桁架的尺寸设计还需要考虑节点的强度和刚度。
节点是桁架构件的连接点，主要受到剪力和弯矩的作用。
根据节点的受力特点，选择适当的节点类型和尺寸。
常用的桁架节点有焊接节点、螺栓节点和铆接节点。
节点的设计需要考虑连接构件的尺寸和强度，以及节点本身的刚度和可拆性。
5. 建筑美观性要求：钢桁架的尺寸设计还需要考虑建筑的美观性要求。
钢桁架一般位于建筑的顶部或外部，其形状和尺寸直接影响建筑的整体外观。
因此，在进行尺寸设计时需要充分考虑建筑的整体风格和美观要求。
可以通过合理的杆件排布、截面形状和连接方式，实现桁架结构与建筑风格的统一。
综上所述，钢桁架的尺寸设计标准是根据国家标准、荷载要求、稳定性要求、节点设计和建筑美观性要求等综合考虑确定的。
在设计过程中需要综合考虑多种因素，以确保钢桁架的结构安全、稳定和美观。
钢桁架(钢屋架)结构设计(第四讲)
钢桁架(钢屋架)结构 设计
八、钢屋架实例照片
21
八、钢屋架实例照片
22
八、钢屋架实例照片
23
八、钢屋架实例照片
24
八、钢屋架实例照片
25
八、钢屋架实例照片
26
八、钢屋架实例照片
27
八、钢屋架实例照片
28
八、钢屋架实例照片
29
八、钢屋架实例照片
30
八、钢屋架实例照片
31
八、钢屋架实例照片
32
八、钢屋架实例照片
横向水平支撑（下）——可不设或仅两道
立体桁架
纵向水平支撑（上）—立—体根拱据架吊车
纵向水平支撑（下）——根据吊车
刚性系杆
——约3倍桁架宽度
（3）平面内计算长度：同平面桁架
（4）平面外计算长度：刚性系杆间距离
7
课程计划
• 1.钢屋盖的组成和钢屋架分类
• 2.钢屋架的形式、特点和几何尺寸
• 3.屋盖支撑
12
八、钢屋架实例照片
13
北京西站过街天桥
八、钢屋架实例照片
虹口龙之梦过街天14桥
八、钢屋架实例照片
虹口龙之梦过街天15桥
八、钢屋架实例照片
虹口龙之梦过街天16桥
八、钢屋架实例照片
虹口龙之梦过街天17桥
八、钢屋架实例照片
虹口龙之梦过街天18桥
结构设计知识：钢桁架结构的设计与分析
结构设计知识：钢桁架结构的设计与分析钢桁架结构的设计与分析钢桁架结构是一种常用的钢结构体系，通常用于工业和商业建筑中的大跨度屋面结构和建筑外立面。
采用钢材作为主要材料，可以提供足够的刚度和强度，同时又具有较小的自重和较高的可维护性。
本文将从设计和分析两个方面，介绍钢桁架结构的基本知识。
设计1.结构分类钢桁架结构可分为平面钢桁架和空间钢桁架两种。
平面钢桁架是沿一个平面进行延伸而形成的结构，常见于屋顶和地面构建物的结构。
空间钢桁架包括三维空间内的系统，用于构建桥梁、塔和高层建筑的支撑结构等。
需要注意的是，空间桁架不同于立体桁架，立体桁架不仅沿两个方向伸展，而且在垂直方向也存在一些延伸的元素。
2.节点配置钢桁架结构节点可以分为螺栓节点和焊接节点两种。
螺栓节点需要使用螺栓和螺母连接桁架元素，具有便于安装和拆卸的优点。
然而，由于螺栓的强度有限，需要增加节点数量以提高强度，因此，螺栓节点在结构中较为常见。
焊接节点则由焊接接头连接桁架元素，在刚度和强度上有更好的表现，但一旦焊接瑕疵，就可能导致结构的破坏。
因此，在设计中，需要充分考虑节点类型的选择。
3.桁架固定形式钢桁架的固定形式分为支承式和吊挂式两种。
支承式钢桁架通常支撑在建筑物的墙体或柱子上，通过支撑力来承担桁架自重和其他荷载。
吊挂式钢桁架则是将钢桁架悬挂在建筑物的结构体系内，通过吊挂力来承载荷载和构件重量。
需要考虑到建筑物外观的美观性和空间利用率，为达到设计要求，应根据实际情况选择钢桁架的固定形式。
分析1.荷载分析荷载分析是钢桁架结构分析中的重要环节。
在设计过程中，需要对结构所受的荷载类型、荷载方向以及大小进行分析。
常用的荷载类型包括自重、活载、风荷载和地震荷载等。
在荷载分析的同时，应考虑各种荷载同时存在的情况，以确保结构的安全性。
2.应力分析应力分析是钢桁架结构设计过程的另一重要环节。
在应力分析中，需要计算结构中各个部位的受力情况，对其进行强度、刚度和稳定性等方面的评估。
钢结构桁架屋面设计的注意事项
钢结构桁架屋面设计的注意事项摘要：本工程为某厂房屋面（钢结构桁架）改造项目。
设计依据的相关规范已经更新，计算假定和参数选取发生了变化，厂房的实际使用情况与原设计也略有不同。
在校核工作过程中，发现了一些注意事项，可供类似工程参考。
关键词：钢结构、桁架、计算假定、参数选取1.工程简介本工程为某厂房加固改造项目，厂房标准柱网18mx15m，屋面为钢结构桁架屋面（不上人），主桁架跨度15m，每榀主桁架间距18m，两端与柱顶连接；次桁架跨度18m，每榀次桁架间距7.5m，垂直于主桁架布置，端部与主桁架上下弦杆分别相连。
厂房内局部区域更换后的设备较原设备重，吊挂方式和吊挂点维持不变，故业主要求对所涉及的相关结构构件（主要是屋面桁架），进行承载力复核。
经过对原始设计资料的梳理，并结合厂房内实际的生产和设备使用情况，在复核工作期间，发现了一些原始设计的不足之处，以及桁架设计过程中易忽略的问题。
本文仅以某一处桁架的校核工作为例，将校核过程中发现的问题和注意事项作为探讨，供类似工程参考。
1.桁架设计的几个常见问题（一）规范版本的更新本工程厂房建设较早，设计时遵循和采用的规范是GB50068-2001和GB50017-2003（以下简称“旧规”），现已更新为GB50068-2018和GB50017-2017（以下简称“新规”）。
更新后影响较大的因素主要有：分项系数和计算假定。
分项系数：旧规按γG=1.2或1.35，γQ=1.4进行组合，而新规按γG=1.3，γQ=1.5进行组合。
安全储备比原始设计减少了一些，甚至超出了规范的限制要求。
计算假定：原桁架设计采用的是节点为铰接节点，各杆件只承受轴向拉、压，不承受或忽略弯矩的影响。
但新规中已经明确：当杆件截面为H形、箱型等刚度较大时，截面高度与其几何长度（节点中心间的距离）之比大于1/10（对弦杆）或大于1/15（对腹杆）时，应考虑节点刚性引起的次弯矩【1】。
（二）荷载类型的选取原设计荷载均是汇总到桁架节点以集中力输入的。
