机械原理作业参考答案_第4章_孙桓_第8版_A_ok
(完整版)机械原理课后全部习题答案
机械原理课后全部习题答案目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2）、机器与机构有什么异同点？3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。
4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。
2、填空题1)、机器或机构，都是由组合而成的。
2）、机器或机构的之间，具有确定的相对运动。
3）、机器可以用来人的劳动，完成有用的。
4）、组成机构、并且相互间能作的物体，叫做构件。
5）、从运动的角度看，机构的主要功用在于运动或运动的形式。
6）、构件是机器的单元。
零件是机器的单元。
7）、机器的工作部分须完成机器的动作，且处于整个传动的。
8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。
9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。
3、判断题1)、构件都是可动的。
（）2）、机器的传动部分都是机构。
（）3）、互相之间能作相对运动的物件是构件。
（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。
（）5）、机构的作用，只是传递或转换运动的形式。
（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（）7）、机构中的主动件和被动件，都是构件。
（）2 填空题答案1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件3判断题答案1）、√2）、√3）、√4）、√5）、×6）、√7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。
机械原理课后习题答案
第四章课后习题4—12图示为一曲柄滑块机构的三个位置，F为作用在活塞上的力转动副A及B上所画的小圆为摩擦圆，试决定在此三个位置时作用在连杆AB上的作用力的真实方向（构件重量及惯性力略去不计）。
解：上图中构件2受压力。
因在转动副A处2、1之间的夹角∠OAB在逐渐减小，故相对角速度ω21沿顺时针方向，又因2受压力，故FR12应切于摩擦圆的下方；在转动副B处，2、3之间的夹角∠OBA在逐渐增大，相对角速度ω23也沿顺时针方向，故FR32应切于摩擦圆的上方。
R32解：上图构件2依然受压力。
因在转动副A处2、1之间的夹角∠OAB逐渐减小，故相对角速度ω21沿顺时针方向，又因2受压力，故F R12应切于摩擦圆的下方；在转动副B处，2、3之间的夹角∠OBA逐渐减小，故相对角速度ω23沿逆时针方向，F R32应切于摩擦圆的下方。
解：上图构件2受拉力。
因在转动副A处2、1之间的夹角∠OAB在逐渐增大，故相对角速度ω21沿顺时针方向，又因2受拉力，故FR12应切于摩擦圆的上方；在转动副B处，2、3之间的夹角∠OBA逐渐减小，故相对角速度ω23沿顺时针方向，FR32应切于摩擦圆的下方。
4-13 图示为一摆动推杆盘形凸轮机构，凸轮1沿逆时针方向回转，F为作用在推杆2上的外载荷，试确定凸轮1及机架3作用给推杆2的总反力FR12及FR32方位（不考虑构件的重量及惯性力，解：经受力分析，FR12的方向如上图所示。
在FR12的作用下，2相对于3顺时针转动，故FR32应切于摩擦圆的左侧。
补充题1 如图所示，楔块机构中，已知γ＝β＝60°，Q ＝1000N 格接触面摩擦系数f ＝0.15，如Q 为有效阻力，试求所需的驱动力F 。
解:对机构进行受力分析,并作出力三角形如图。
对楔块1，R 21R310F F F ++=由正弦定理有21sin(602sin(90R F F ϕϕ+-=））o o ① 对楔块2，同理有R12R320Q F F ++=sin(90sin(602ϕϕ+-=））o o ②sin(602sin(602F Q ϕϕ+=⋅-））o o且有2112R R F F = ，8.53arctgf ϕ＝＝o ③联立以上三式，求解得F ＝1430.65N2 如图示斜面机构，已知：f （滑块1、2与导槽3相互之间摩擦系数）、λ（滑块1的倾斜角）、Q （工作阻力，沿水平方向），设不计两滑块质量，试确定该机构等速运动时所需的铅重方向的驱动力F 。
机械原理第八版课后答案
机械原理第八版课后答案1. 第一题，请解释什么是机械原理？机械原理是研究机械运动规律和机械结构性能的一门学科，它是物理学、数学和工程学的交叉学科，主要研究物体的运动、受力和结构等问题。
机械原理的研究对象包括刚体运动学、刚体静力学、刚体动力学、弹性体力学等内容。
2. 第二题，什么是刚体？刚体是指在外力作用下，形状和大小不发生改变的物体。
刚体的运动学研究刚体在空间中的运动规律，包括平动和转动；刚体静力学研究刚体在平衡状态下受力的平衡条件；刚体动力学研究刚体在外力作用下的运动规律。
3. 第三题，请解释什么是平动？平动是指刚体上任意两点的相对位置保持不变的运动。
在平动运动中，刚体上各点的速度和加速度相等，且方向相同。
4. 第四题，请解释什么是转动？转动是指刚体绕某一固定轴线旋转的运动。
在转动运动中，刚体上各点的速度和加速度不相等，且方向不同。
5. 第五题，请解释什么是力矩？力矩是力对物体产生转动效果的物理量，它等于力的大小乘以力臂的长度。
力矩的方向由右手螺旋定则确定，即力矩的方向与力和力臂的方向构成右手螺旋。
6. 第六题，请解释什么是动量矩？动量矩是刚体上各点的动量对某一轴线产生的转动效果的物理量，它等于动量的大小乘以力臂的长度。
动量矩的方向由右手螺旋定则确定，即动量矩的方向与动量和力臂的方向构成右手螺旋。
7. 第七题，请解释什么是惯性矩？惯性矩是刚体对旋转运动的惯性大小的物理量，它等于物体质量乘以平行轴定理中的距离平方。
惯性矩的大小与物体的形状和质量分布有关。
8. 第八题，请解释什么是牛顿定律？牛顿定律是经典力学的基本定律，包括牛顿第一定律、牛顿第二定律和牛顿第三定律。
牛顿第一定律指出，物体要么静止，要么匀速直线运动，除非受到外力的作用。
牛顿第二定律指出，物体的加速度与作用在物体上的合外力成正比，与物体的质量成反比，方向与合外力方向相同。
牛顿第三定律指出，任何两个物体之间的相互作用力大小相等，方向相反。
机械原理第八版(孙桓)试卷及答案-广东海洋大学
广东海洋大学2014——2015学年第二学期《 机械原理 》课程试题课程号：□√ 考试□√ A 卷□√ 闭卷□ 考查□ B 卷□ 开卷一、单项选择题（2分×8题＝16分）1．滚子从动件凸轮机构的滚子半径应 B 凸轮理论廓线外凸部分的最小曲率半径。
A 、大于B 、小于C 、等于2．斜齿圆柱齿轮的标准模数和标准压力角在 B 上,计算几何尺寸需按 A参数进行计算. A 、端面 B 、法面 C 、中间平面3．一对渐开线直齿圆柱齿轮的连续运动条件是 D .A 、理论啮合线长度大于齿距B 、理论啮合线长度大于基圆齿距C 、啮合弧长度大于基圆齿距D 、实际啮合线长度大于基圆齿距4．标准齿轮限制最少齿数的原因是 C 。
A 、避免尺寸过大B 、避免加工困难C 、避免发生根切D 、避免强度不足 5．在由若干机器串联构成的机组中，若这些机器的效率均不相同，其中最高效率和最低效率分别为ηmax 和ηmin ，则机组的总效率η必有如下关系： A 。
A 、η＜ηminB 、η＞ηmaxC 、ηmin ≤η≤ηmaxD 、ηmin ＜η＜ηmax 。
7．曲柄滑块机构利用 D 可演化为偏心轮机构。
A 、机架变换B 、改变构件相对长度C 、移动副取代回转副D 、扩大回转副 8．齿顶圆压力角αa 。
A 、小于B 、等于C 、大于D 、不能确定其大小9.渐开线直齿圆柱齿轮传动的可分性是指___A___不受中心距变化的影响。
班级：姓名：学号：试题共 6页加白纸1张密封线GDOU-B-11-302A传动比B啮合角C节圆半径10.反行程自锁机构,行程效率η1 C 反行程效率η2 DA、η＜0B、等于η＞0C、0＜η＜1D、η≤0因为反行程效率是≤0的，而正行程的是恒大于零的！(记住具有自锁性质的机构指的是反行程自锁！二、填空题（6、7、8题每空2分，其余每空1分，共22分）1．速度和加速度影响原理只适合于构件的速度和加速度的求解问题。
机械原理第八版课后练习答案西工大版
<机械原理>第八版西工大教研室编第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?机构2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。
2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教材18~19页。
A连的目的。
试绘出其机构运动简图(各尺寸由图上量取)，分析是否能实现设计意图，并提出修改方案。
1)取比例尺绘制机构运动简图2)分析是否能实现设计意图解：332410f =⨯-⨯-=不合理 ∵0f =，可改为2-12图示机构为一凸轮齿轮连杆组合机构，试绘制其机构示意简图并计算自由度。
解：82、4处将带来一个虚约束。
因为构件3、6和构件5、6均组成移动副，均要限制构件6在图纸平面内转动，这两者是重复的，故其中有一个为虚约束。
经分析知这时机构的活动构件数为6，低副数为7，高副数和局部自由度数均为2，虚约束数为1，故机构的自由度为F=3n- (2p l +p h - p ’)- F ’ =3×6- (2ⅹ7+2-1)- 2=1上述两种结构的机构虽然自由度均为一，但在性能上却各有千秋：前者的结构较复杂，但没有虚约束，在运动中不易产生卡涩现象；后者则相反，由于有一个虚约束，假如不能保证在运动过程中构件3、5始终垂直，在运动中就会出现卡涩甚至卡死现象，故其对制造精度要求较高。
(2)计算其自由度。
解(1)取比例尺作机构运动简图如图所示。
(2) F=3n-(2p1+p h-p’)-F’=3×4-(2×4+0-0)-1=12-14 图示是为高位截肢的人所设汁的一种假肢膝关节机构。
该机构能保持人行走的稳定性。
若以胫骨1为机架，试绘制其机构运动简图和计一算其自由度，并作出大腿弯曲时的机构运动简图。
机械原理第八版课后练习答案

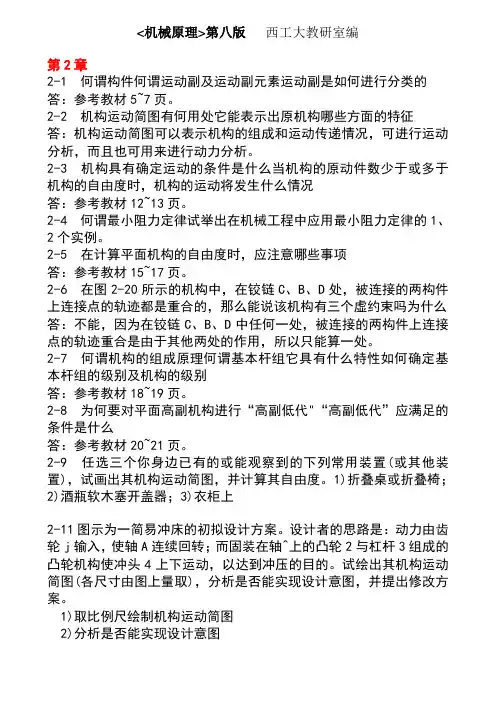

<机械原理>第八版西工大教研室编第2章2-1 何谓构件何谓运动副及运动副元素运动副是如何进行分类的答：参考教材5~7页。
2-2 机构运动简图有何用处它能表示出原机构哪些方面的特征答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。
2-3 机构具有确定运动的条件是什么当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况答：参考教材12~13页。
2-4 何谓最小阻力定律试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时，应注意哪些事项答：参考教材15~17页。
2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗为什么答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。
2-7 何谓机构的组成原理何谓基本杆组它具有什么特性如何确定基本杆组的级别及机构的级别答：参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代"“高副低代”应满足的条件是什么答：参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。
1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上2-11图示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮j输入，使轴A连续回转；而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
试绘出其机构运动简图(各尺寸由图上量取)，分析是否能实现设计意图，并提出修改方案。
1)取比例尺绘制机构运动简图2)分析是否能实现设计意图解：不合理∵，可改为试绘制其机构示意简图并计算自由度。
解：2-16试计算图示凸轮-连杆组合机构的自由度（a）解： A为复合铰链（b）解：（1）图示机构在D处的结构与图2-1所示者一致，经分析知该机构共有7个活动构件，8个低副(注意移动副F与F’，E与E’均只算作一个移动副)，2个高副；因有两个滚子2、4，所以有两个局部自由度，没有虚约束，故机构的自由度为F=3n- (2p l+p h- p’)- F’=3ⅹ7- (2ⅹ8+2-0)- 2=1（2）如将D处结构改为如图b所示形式，即仅由两个移动副组成。
机械原理第八版课后答案
机械原理第八版课后答案1. 什么是机械原理？机械原理是研究机械运动规律和原理的科学。
它是机械工程的基础学科，包括静力学、动力学、运动学等内容。
在工程实践中，机械原理是设计、分析和改进机械系统的重要工具。
2. 机械原理的应用领域有哪些？机械原理广泛应用于各个领域，包括机械制造、航空航天、汽车工程、船舶工程、建筑工程等。
在这些领域中，机械原理的应用可以帮助工程师们更好地理解和设计复杂的机械系统，提高系统的性能和效率。
3. 机械原理的基本原理是什么？机械原理的基本原理包括牛顿定律、能量守恒定律、动量守恒定律等。
这些原理是机械系统运动规律的基础，可以帮助工程师们分析和解决机械系统中的各种问题。
4. 机械原理的学习方法有哪些？学习机械原理需要掌握一定的数学和物理知识，同时需要进行大量的实践和实验。
在学习过程中，可以通过课堂学习、实验教学、自学等方式来提高自己的理论水平和实践能力。
5. 机械原理的发展趋势是什么？随着科学技术的不断发展，机械原理也在不断地完善和发展。
未来，机械原理将更加注重与其他学科的交叉应用，例如材料科学、电子技术等，以满足人们对机械系统性能和功能的不断提高的需求。
6. 机械原理的学习意义是什么？学习机械原理可以帮助我们更好地理解机械系统的运动规律和原理，提高我们的工程设计和分析能力。
同时，机械原理的学习也可以培养我们的逻辑思维能力和动手能力，为我们将来的工程实践打下良好的基础。
7. 机械原理的实际应用案例有哪些？在实际工程中，机械原理被广泛应用于各种机械系统的设计和分析中。
例如，汽车的发动机、飞机的机翼结构、机械臂的运动规律等都离不开机械原理的支持和指导。
总结：机械原理是机械工程的基础学科，它研究机械系统的运动规律和原理，广泛应用于各个工程领域。
学习机械原理不仅可以提高我们的理论水平和实践能力，还可以培养我们的逻辑思维能力和动手能力。
未来，随着科学技术的不断发展，机械原理也将不断完善和发展，为人类创造更多的机械奇迹。
机械原理第八版(孙桓)试卷及答案-广东海洋大学
广东海洋大学2014——2015学年第二学期《 机械原理 》课程试题课程号：错考试 错误A卷 错误闭卷 □考查 □ B 卷□ 开卷一、单项选择题（2分×8题＝16分）1．滚子从动件凸轮机构的滚子半径应 B 凸轮理论廓线外凸部分的最小曲率半径。
A 、大于B 、小于C 、等于2．斜齿圆柱齿轮的标准模数和标准压力角在 B 上,计算几何尺寸需按 A 参数进行计算. A 、端面 B 、法面 C 、中间平面3．一对渐开线直齿圆柱齿轮的连续运动条件是 D .A 、理论啮合线长度大于齿距B 、理论啮合线长度大于基圆齿距C 、啮合弧长度大于基圆齿距D 、实际啮合线长度大于基圆齿距 4．标准齿轮限制最少齿数的原因是 C 。
班级：姓名：学号：试题共6页加白密封GDOU-B-11-302A、避免尺寸过大B、避免加工困难C、避免发生根切D、避免强度不足5．在由若干机器串联构成的机组中，若这些机器的效率均不相同，其中最高效率和最低效率分别为ηmax和ηmin，则机组的总效率η必有如下关系： A 。
A、η＜ηminB、η＞ηmaxC、ηmin≤η≤ηmaxD、ηmin＜η＜ηmax。
7．曲柄滑块机构利用 D 可演化为偏心轮机构。
A、机架变换B、改变构件相对长度C、移动副取代回转副D、扩大回转副8．齿顶圆压力角αa。
A、小于B、等于C、大于D、不能确定其大小9.渐开线直齿圆柱齿轮传动的可分性是指___A___不受中心距变化的影响。
A传动比 B啮合角 C节圆半径10.反行程自锁机构,行程效率η1 C 反行程效率η2 DA、η＜0B、等于η＞0C、0＜η＜1D、η≤0因为反行程效率是≤0的，而正行程的是恒大于零的！(记住具有自锁性质的机构指的是反行程自锁！二、填空题（6、7、8题每空2分，其余每空1分，共22分）1．速度和加速度影响原理只适合于构件的速度和加速度的求解问题。
2．在移动副中，如驱动力作用在摩擦角内将发生自锁，在转动副中如驱动力作用在摩擦圆内将发生自锁。
《机械原理》第四章课后答案（孙恒版）
《机械原理》第四章课后答案（孙恒版）回复关键词：机械原理即可获取其他章节答案资源第4章平面机构的力分析4-1何谓机构的动态静力分析?对机构进行动态静力分析的步骤如何?答: (1) 动态静力分析是指将惯性力视为一般外力加于相应构件上，再按静力学方法进行分析的过程。
(2)对机构进行动态静力学分析的步骤如下:①对机构作运动分析以确定在所要求位置时各构件的角加速度和质心加速度，求各构件的惯性力;②对机构进行拆分杆组，如有高副，应先进行高副低代;③从外力全部已知的构件组开始分析，逐步推算出未知构件;④对机构进行动态静力计算，求出运动副反力和平衡力的变化规律。
⑤如需考虑摩擦，可采用逐次逼近的方法。
4-2何谓质量代换法?进行质量代换的目的何在?动代换和静代换各应满足什么条件?各有何优缺点?静代换两代换点与构件质心不在一直线上可以吗?答: (1) 质量代换法是指为了简化构件惯性力的确定，把构件的质量按一定条件用集中于构件上某个选定点的假想集中质量来代替的方法。
(2)进行质量代换的目的简化惯性力的确定，代换后只需求各集中质量的惯性力，而无需求惯性力偶矩。
(3)动代换和静代换应满足的条件①动代换满足的条件:a.代换前后构件的质量不变;b.代换前后构件的质心位置不变;c.代换前后构件对质心轴的转动惯量不变。
②静动代换满足的条件:a.代换前后构件的质量不变;b.代换前后构件的质心位置不变。
采(4)动代换和静代换的优缺点①动代换的优缺点:a.优点代换后，构件的惯性力和惯性力偶都不会发生改变;b.缺点其代换点的位置不能随意选择，则会给工程计算带来不便。
②静代换的优缺点:a.优点代换后，构件的惯性力和惯性力偶都不会发生改变;b.缺点其代换点的位置不能随意选择，则会给工程计算带来不便。
②静代换的优缺点:a.优点两个代换点位置均可以任意选取，引起的误差能被一-般工程接受，常为工程上所采纳;b.缺点代换后，构件的惯性力偶会产生- -定误差。
机械原理第八版课后练习答案
机械原理第八版课后练习答案第八版第2章 2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的? 答：参考教材5~7页。
2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征? 答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析^p ，而且也可用来进行动力分析^p 。
2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况? 答：参考教材12~13页。
2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时，应注意哪些事项? 答：参考教材15~17页。
2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么? 答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。
2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别? 答：参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代“?“高副低代”应满足的条件是什么? 答：参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。
1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上 2-11图示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮j输入，使轴A连续回转；而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
试绘出其机构运动简图(各尺寸由图上量取)，分析^p 是否能实现设计意图，并提出修改方案。
1)取比例尺绘制机构运动简图 2)分析^p 是否能实现设计意图解：不合理∵，可改为 2-12图示机构为一凸轮齿轮连杆组合机构，试绘制其机构示意简图并计算自由度。
机械原理作业参考答案-第2章-孙桓-第8版A-ok
2-17பைடு நூலகம்a)b)c)d)
3
2 1 4
7 6
5 8
《机械原理》（第8版）--孙桓等主编，高等教育出版社
复合铰链
虚约束
局部自由度
或 F 3n 2Pl Ph 35 26 2 1
《机械原理》（第8版）--孙桓等主编，高等教育出版社
虚约束 复合铰链
复合铰链
或 F 3n 2Pl Ph 35 27 0 1
第2章作业：2-11， 2-12， 2-17， 2-23
《机械原理》（第8版）--孙桓等主编，高等教育出版社
《机械原理》（第8版）--孙桓等主编，高等教育出版社
《机械原理》（第8版）--孙桓等主编，高等教育出版社
或 F 3n 2Pl Ph 37 29 2 1
《机械原理》（第8版）--孙桓等主编，高等教育出版社
《机械原理》（第8版）--孙桓等主编，高等教育出版社
《机械原理》（第8版）--孙桓等主编，高等教育出版社
《机械原理》（第8版）--孙桓等主编， 高等教育出版社
机械原理第八版课后练习答案(西工大版)(孙恒等)
2-11 图示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮 j 输入，使轴 A 连续 回转；而固装在轴^上的凸轮 2 与杠杆 3 组成的凸轮机构使冲头 4 上下运动，以达到冲压的目 的。试绘出其机构运动简图(各尺寸由图上量取)，分析是否能实现设计意图，并提出修改方 案。
(3)对。因为ω3≡ω2。
3-14 在图示的摇块机构中，已知 lAB=30mm，lAC=100mm，lBD=50 mωl=40rad／S 回转，试用图解法求机构在φ1=45º位置时，点 D 及 E 的速度和加速度， 以及构件 2 的角速度和角加速度。
解 (1)以μl作机构运动简图 (a)所示。
解：1）以选定的比例尺μ机械运动简图（图 b） 2）求 vc 定出瞬心 p12 的位置（图 b） 因 p13为构件 3 的绝对瞬心，则有 ω3=vB/lBp13=ω2lAB/μl.Bp13=10×0.06/0.003×78=2.56(rad/s) vc=μcp13ω3=0.003×52×2.56=0.4(m/s)
VC2=0
aC2=0
（2 分）
VC3B=0 ω3=0
a kC3C2=0
（3 分）
(b)
答：
（2 分）
（2 分）
VC2=VB+VC2B=VC3+Vc2C3 ω3=ω2=0
（2 分） （1 分）
aB+anC2B+atC2B=aC3+akC2C3+arC2C3 （3 分） (c)
答：
（2 分）
VB3=VB2+VB3B2 （2 分）
3)定出构件 3 的 BC 线上速度最小的 点 E 的 位置,因 BC 线上速度最小的点必与 p13 点的距离 （3 分） 最近，故丛 p13 引 BC 线的垂线交于点 E，由图可得
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选择=结果
汇报结束 谢谢观看！ 欢迎提出您的宝贵意见！
第4章作业：4-7(a)， 4-8(a)， 4-10， 4-17 4-7(a)
《机械原理》（第8版）--孙桓等主编，高等教育出版社
FR 41
FR 23
Fd
Fd
FR 43
Fr
FR 21
FR 43
Fr
ห้องสมุดไป่ตู้
FR 23
Fr
FR 21
FR 41
Fd
《机械原理》（第8版）--孙桓等主编，高等教育出版社
4-8(a)
本题考查了当量摩擦系数f
的概念。分
v
别求出左右移动副的摩擦力F左和F右，
由F左 F右 Gfv , 得出fv
左侧移动副正压力G左 Gl2 /(l1 l2 ),右侧移动副正压力G右 Gl1 /(l1 l2 ),
左侧为槽面接触，fv左 f / sin ,右侧为平面接触，fv右 f ,
F左 G左 fv左 , F右 G右 fv右
《机械原理》（第8版）--孙桓等主编，高等教育出版社
取凸轮1为研究对象，由MO1 0得：Mb FR21h1 又FR12 FI1'FR31 0,作力多边形，得FR31
即FR21 FR12 Fad, FR31 FR13 FR23 Fcd ,
M b FR21h1, 顺时针方向。
《机械原理》（第8版）--孙桓等主编， 高等教育出版社
《机械原理》（第8版）--孙桓等主编，高等教育出版社
解：(1)选定l作机构运动简图如图（a)所示。
(2)受力分析： 以构件2为研究对象，由MO2 0得： FR21 (Fr h4 FI 2 ' h3 ) / h2
由FR12 Fr FI 2 'FR32 0,以F作力多边形，如图(b)所示，可求FR32
对整个导轨来说，移动副总摩擦力F :
F
F左
F右
Gfv ,因此，fv
F左 G
F右
,
fv
f (l2 / sin l1)
l1 l2
《机械原理》（第8版）--孙桓等主编，高等教育出版社
4-10
《机械原理》（第8版）--孙桓等主编，高等教育出版社
解：
《机械原理》（第8版）--孙桓等主编，高等教育出版社
