实验报告
专业姓名学号成绩
1、实验名称
复合材料制备与塑料产品注塑成型
2、实验目的
通过观察塑料产品注塑成型过程,理解书本理论知识,为今后设计可采用模具制造的结构奠定基础。
具体要求:观察注塑原材料的制作设备以及注塑机的工作原理,了解原料到注塑产品的制作工艺过程,要求仔细观察,做笔记并撰写实验报告书。

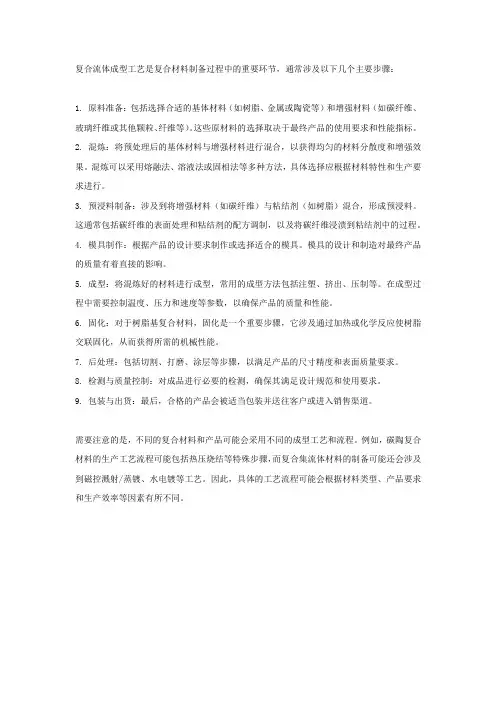

3、实验过程
备料
(1)、材料选择
此次的塑料产品注塑成型,选用的原材料是高密度的聚乙烯,高密度聚乙烯是熔点为130摄氏度,相对密度是0.946到0.976g/cm3,一种结晶度高、非极性的结晶树脂。日常生活中主要用来制作塑料盆、管道等。原态HTDE的外表呈乳白色,在微薄截面呈一定程度的半透明状。由于单一材料的稠度、韧性、强度等达不到产品要求,因此常常在其中加有其它配料,通过加热其它混合物料而改变本体特性,本次加工主要是完成物料混合。
图1原料
(2)、设备认知
该过程使用的设备为同向旋转双螺杆挤出机,这个机器主要分为以下几个
部分:
a)、加料段:加料
b)、压缩段:物料逐步由固态到液态的转变
c)、均化段
d)、冷却段
动力系统:电动机
传动机构:齿轮减速,料筒里面有两根螺杆,通过不断旋转来搅拌和输送配料。(螺杆转动越快,传送物料越快,料筒外面有加热器,下料时温度为167度)。
图2旋转双螺杆挤出机
(3)、备料过程
整个加工过程包括加热、融化、冷却、固化;融化后的物料将从口模处挤出(主要由口模形状来决定来决定材料横截面形状),在冷却装置中冷却固化后将其伸入造粒机中造粒,之后再上注塑机打产品:
a)用搅拌机搅拌准备好的配料,记住要搅拌均匀。
b)接着用双螺杆挤出机对其进行加工。
先开机,之后打开油泵,再开主机,之后使电流升到一定程度后,往料
斗中添加物料,加料时注意电流(一般不超过9,超过9说明设备负载
过大,容易遭到损坏)。从入料口开始,原态HTDE开始从固态颗粒慢慢
转变为高弹态,再到液态,然后通过口模挤出成相应形态的高温固态塑
料(口模有多种形态,口模开大可以做柱状材料,模口开细,可做丝,
能根据产品的加工要求来更换不同模具,使挤出的塑料形态便于完成后
续工艺)。
c)进入冷却阶段,通过与水槽中的水进行热传递冷却来形成所需固态胚料。
d)造粒,将上一步制备出的棒状胚料通过胶滚与主动轮的运转传送到造粒
机器中,用匀速旋转的刀具切断成为大小较为均匀的胶粒,刀具旋转速
度是由变频器来控制,从而决定胚料切粒的长短。
整个配料的过程实际上是完成物料的混合,改善原料性能还加有其他原
料最终才得出可用的注塑原料。
注塑成型
(1)、设备认知
本实验所采用的设备是卧式注塑机,最大额定注射量为125克;设备的注射系统包括液压油缸,油缸外面是料筒,料筒外面有加热器,主要用于融化物料;螺杆装在料筒内,其在旋转时把物料往前输送,物料边往前输送,螺杆边往后退,使熔融的物料储存在最前端,由液压油缸提供驱动力,把物料打入模具型腔中,形成所需要的产品,而产品的形状则由模具来确定;模具中有主流道、分流道等,浇口的作用在于便于物料流动,而模具上的孔便于通冷却水,使物件能尽快冷却下来;顶板靠液压油缸推动,最后可顶出铸件。
图3成型模具图4控制面板
(2)、注塑过程
注塑的整个过程包括:储料、合模、射胶、保压、冷却、开模、顶出。
a)开启机器,调整设备参数。将第一步中混合好的胚料加到注塑机的料斗中,
锁紧设备舱门开始注塑过程,物料加入注塑机后逐渐变为液态,然后便将液态塑料向前传送,可以注意到物料向前输送的同时螺杆开始向后退,这样可
以使融化后的物料始终储存在最前端。
b)由液压缸提供合适高压驱动力,把熔融物料打入模具型腔中,注塑形成所需
要的产品,产品的形状是由模具来决定,根据设计所需来选择相应大小的型芯型腔。整个注塑系统包括了锁模,注射,保压,开模四个主要环节。
拉力试验
1)设备认知
拉力试验机又名万能材料试验机。万能试验机是用来针对各种材料进行仪器设备静载、拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能试验用的机械加力的试验机,适用于塑料板材、管材、异型材,塑料薄膜及橡胶、电线电缆、钢材、玻纤维等材料的各种物理机械性能测试为材料开发,为物性试验、教学研究、质量控制等不可缺少的检测设备,拉力机夹具作为仪器的重要组成部分,不同的材料需要不同的夹具,也是试验能否顺利进行及试验结果准确度高低的一个重要因素。
图5拉伸试验机
2)试验过程
a)试验准备。将机器调整至合适的状态,然后将塑料零件在机器上加紧,调
整拉伸速率为30mm/min。
b)进行试验。启动机器进行拉伸,随着机器的运动,塑料零件缓缓被拉伸变
细。经过几分钟后,变细的零件断裂。
图6塑料零件图7零件正在被拉伸
