手把手教你认识PLC输入的源型与漏型接法

合集下载

PLC与NPN或PNP传感器的接法(DI数字输入模块)

PLC源型输入漏型输入与外置NPN,PNP传感器示意图
源与漏是对数字输入模块的公共点com端而言的。

漏型是指从com端漏出去的，即com端接负,电流从外面经IO.x点流入内部再从公共点com漏出去构成回路，如左图所示。

相反，com端接正，电流从com 端为源头开始，经内部回路，一组信号点流出去的，如右图所示。

NPN就是有信号时，OUT点与负极产生动作。

NPN常开指没信号时，OUT点与负极断开，有信号时，OUT点与负极闭合。

NPN常闭指没信号时，OUT点一直与负极闭合，有信号时OUT点与负极断开。

PNP就是有信号时，OUT点与正极产生动作。

PNP常开指没信号时,OUT点与正极断开，有信号时，OUT点与正极闭合。

PNP常闭指没信号时，OUT点一直与正极闭合，有信号时，OUT点与正极断开。

如果PLC的COM端接负极，那么信号点必定要接正极才能与内部构成回路。

因为PNP的OUT点与正极动作，所以此时必定用PNP型传感器。

如果PLC的COM端接正极，那么信号点必定要接负极才能在内部构成回路。

因为NPN的OUT点与负极动作，所以此时必定用PNP型号传感器。

PLC开关输入接线，记住这两句口诀，什么机型的PLC都会接了

PLC开关输入接线，记住这两句口诀，什么机型的PLC都会接了一个完整的电路回路，它需要三个元素，就是电源、开关、用电器。

把这三个元素用导线连接起来，就成了一个电路回路。

PLC的输入接线可以想象成为：外部的开关，控制PLC的内部LED灯泡。

开关分无源（电源）开关和有源（电源）开关。

三线有源开关又有两种：NPN型、PNP型。

也有四线、五线的有源开关，四线式有源开关多了一个反相输出，五线式有源开关的电源（两线）和输出（三线）是分开的。

二线无源开关（干接点），包括按钮开关，旋钮开关、行程开关、继电器触点等，接入PLC输入点接法：不分正负极接入输入回路。

二线有源开关包括磁簧开关、磁性接近开关等，一般有两根引出线，棕色为正极，蓝色为负极。

PLC内部光藕公共端接正极的，点位接棕色线；PLC内部光藕公共端接负极的，点位接蓝色线。

有的二线有源开关内部具有双向二极管或桥式整流回路，可以不分正负极。

二线有源开关的静态泄漏电流不能大于1mA。

三线有源开关：U型光电开关、光纤放大器、接近光电开关、三线磁簧开关、对射光电开关等，分NPN和PNP两种。

NPN型开关（感应器）接线方法：棕正蓝负接电源，“黑→蓝”高转低电平输出，黑线接PLC输入点，通时黑色线接近0V，把黑、蓝线短接PLC输入指示灯点亮。

口诀：“NPN型感应器，S/S公共端接正极，棕正蓝负黑点位，漏电流点位流出”。

PNP型开关（感应器）接线方法：棕正蓝负接电源，“棕→黑”低转高电平输出，黑线接PLC输入点，通时黑色线接近24V，把黑、棕短接PLC输入指示灯点亮。

口诀：“PNP型感应器，S/S公共端接负极，棕正蓝负黑点位，源电流流入点位”。

因为FX2N系列PLC内部输入公共端接电源+极，不可改变，所以FX2N系列PLC只能用NPN型感应器。

#电工##PLC##电工交流圈#。

图文详解常规PLC接线方法和原理

⼀、概述PLC 的数字量输⼊接⼝并不复杂，PLC 为了提⾼抗⼲扰能⼒，输⼊接⼝都采⽤光电耦合器来隔离输⼊信号与内部处理电路的传输。

因此，输⼊端的信号只是驱动光电耦合器的内部 LED 导通，被光电耦合器的光电管接收，即可使外部输⼊信号可靠传输。

⽬前 PLC 数字量输⼊端⼝⼀般分单端共点与双端输⼊，由于有区别，⽤户在选配外部传感器时接法上需要⼀定的区分与了解才能正确使⽤传感器与 PLC 为后期的编程⼯作和系统稳定奠定基础。

⼆、输⼊电路的形式1、输⼊类型的分类2、词语的概述SINK漏型为电流从输⼊端流出，那么输⼊端与电源负极相连即可，说明接⼝内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输⼊端流进，那么输⼊端与电源正极相连即可，说明接⼝内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

接近开关与光电开关三、四线输出分 NPN 与 PNP 输出，对于⽆检测信号时 NPN 的接近开关与光电开关输出为⾼电平（对内部有上拉电阻⽽⾔），当有检测信号，内部NPN 管导通，开关输出为低电平。

对于⽆检测信号时 PNP 的接近开关与光电开关输出为低电平（对内部有下拉电阻⽽⾔），当有检测信号，内部 PNP 管导通，开关输出为⾼电平。

以上的情况只是针对，传感器是属于常开的状态下。

3、按电源配置类型（1）直流输⼊电路如图1，直流输⼊电路要求外部输⼊信号的元件为⽆源的⼲接点或直流有源的⽆触点开关接点，当外部输⼊元件与电源正极导通，电流通过R1，光电耦合器内部LED，VD1（接⼝指⽰）到COM端形成回路，光电耦合器内部接收管接受外部元件导通的信号，传输到内部处理；这种由直流电提供电源的接⼝⽅式，叫直流输⼊电路；直流电可以由PLC内部提供也可以外接直流电源提供给外部输⼊信号的元件。

R2在电路中的作⽤是旁路光电耦合器内部LED的电流，保证光电耦合器LED不被两线制接近开关的静态泄漏电流导通。

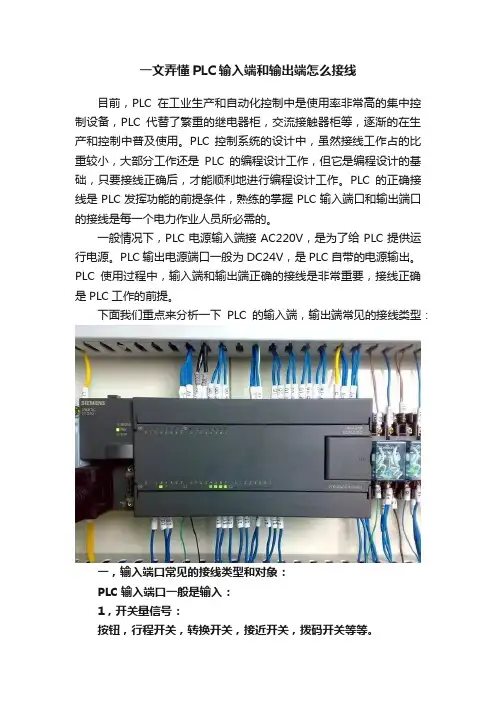

一文弄懂PLC输入端和输出端怎么接线

一文弄懂PLC输入端和输出端怎么接线目前，PLC在工业生产和自动化控制中是使用率非常高的集中控制设备，PLC代替了繁重的继电器柜，交流接触器柜等，逐渐的在生产和控制中普及使用。

PLC 控制系统的设计中，虽然接线工作占的比重较小，大部分工作还是PLC 的编程设计工作，但它是编程设计的基础，只要接线正确后，才能顺利地进行编程设计工作。

PLC的正确接线是PLC发挥功能的前提条件，熟练的掌握PLC输入端口和输出端口的接线是每一个电力作业人员所必需的。

一般情况下，PLC电源输入端接AC220V，是为了给PLC提供运行电源。

PLC输出电源端口一般为DC24V，是PLC自带的电源输出。

PLC使用过程中，输入端和输出端正确的接线是非常重要，接线正确是PLC工作的前提。

下面我们重点来分析一下PLC的输入端，输出端常见的接线类型：一，输入端口常见的接线类型和对象：PLC输入端口一般是输入：1，开关量信号：按钮，行程开关，转换开关，接近开关，拨码开关等等。

举个简单的例子更加容易说清楚：按钮或者接近开关的接线所示：PLC开关量接线，一头接入PLC 的输入端（X0，X1，X2等），另一头并在一起接入PLC公共端口（COM端）。

2，模拟量信号：一般为各种类型的传感器，例如：压力变送器，液位变送器，远传压力表，热电偶和热电阻等等信号。

模拟量信号采集设备不同，设备线制（二线制或者三线制）不同，接线方法也会稍有不同。

如图所示：二，输出端口接线。

PLC输出端口接线一般可以分为以下三种情况：1，继电器输出。

2，晶体管输出。

3，晶闸管输出。

PLC输出方式不同，输出负载所接的电源类型也不同。

如图所示：这是PLC输入端和输出端的基本接线，属于PLC基本知识。

三，PLC接线过程中的三点常识：1，PLC电源电路。

PLC控制系统的电源除了交流电源外，还包括PLC直流电源，一般而言，PLC交流电源可以由市电直接供应，而输入设备（开关，传感器等）的直流电源和输出设备（继电器）的直流电源等，最好采取独立的直流电源供电。

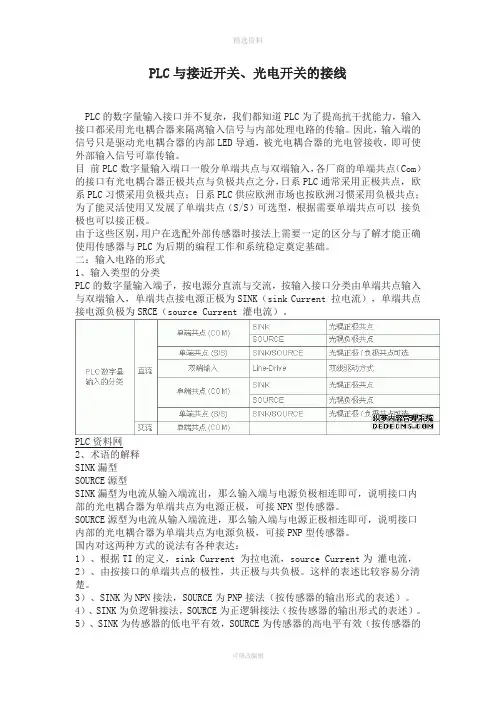

三极管源型接法漏型接法

PLC与接近开关、光电开关的接线PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。

由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二：输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

PLC资料网2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

国内对这两种方式的说法有各种表达：1）、根据TI的定义，sink Current 为拉电流，source Current为灌电流，2）、由按接口的单端共点的极性，共正极与共负极。

这样的表述比较容易分清楚。

3）、SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的表述）。

4）、SINK为负逻辑接法，SOURCE为正逻辑接法（按传感器的输出形式的表述）。

PLC输入输出源型漏型电路结构和原理分析

PLC输入输出源型漏型电路结构和原理分析【原创】2010-09-03 16:20我们先来说说集电极开路输出的结构。

集电极开路输出的结构如图1所示，右边的那个三极管集电极什么都不接，所以叫做集电极开路（左边的三极管为反相之用，使输入为“0”时，输出也为“0”）。

对于图1，当左端的输入为“0”时，前面的三极管截止（即集电极c跟发射极e之间相当于断开），所以5v电源通过1k电阻加到右边的三极管上，右边的三极管导通（即相当于一个开关闭合）；当左端的输入为“1”时，前面的三极管导通，而后面的三极管截止（相当于开关断开）。

我们将图1简化成图2的样子。

图2中的开关受软件控制，“1”时断开，“0”时闭合。

很明显可以看出，当开关闭合时，输出直接接地，所以输出电平为0。

而当开关断开时，则输出端悬空了，即高阻态。

这时电平状态未知，如果后面一个电阻负载（即使很轻的负载）到地，那么输出端的电平就被这个负载拉到低电平了，所以这个电路是不能输出高电平的。

再看图三。

图三中那个1k的电阻即是上拉电阻。

如果开关闭合，则有电流从1k电阻及开关上流过，但由于开关闭和时电阻为0（方便我们的讨论，实际情况中开关电阻不为0，另外对于三极管还存在饱和压降），所以在开关上的电压为0，即输*r/(r，另外还需要考虑到，当输出低电平时，负载可能还会给提供一部分电流从开关流过，因此要综合这些电流考虑来选择合适的上拉电阻。

如果我们将一个读数据用的输入端接在输出端，这样就是一个io口了（51的io口就是这样的结构，其中p0口内部不带上拉，而其它三个口带内部上拉），当我们要使用输入功能时，只要将输出口设置为1即可，这样就相当于那个开关断开，而对于p0口来说，就是高阻态了。

对于漏极开路（od）输出，跟集电极开路输出是十分类似的。

将上面的三极管换成场效应管即可。

这样集电极就变成了漏极，oc就变成了od，原理分析是一样的。

另一种输出结构是推挽输出。

推挽输出的结构就是把上面的上拉电阻也换成一个开关，当要输出高电平时，上面的开关通，下面的开关断；而要输出低电平时，则刚好相反。

plc的输入、输出电源接法，共有几种？

plc的输入、输出电源接法，共有几种？
对于你这个问题，我想还是没问清楚。

西门子PLC的系列很多，不同系列它的接线方式、接线方法可能都不一样。

这里我以S7200说一下吧。

S7200根据CPU不同，CPU221、CPU222、CPU224、CPU224XP、CPU226，供电的方式也不同。

无非就两种供电：直流供电+交流供电。

一般接线端子旁有DC或AC标识。

以晶体管输出PLC来说，一般输入和输出类型都有两种，分别是漏型输入、源型输入，漏型输出、源型输出。

很据不同的类型，不同接法，防止电流冲突，极性接法可能会烧毁点。

1、漏型输入：1M端接-，输入信号端子接+。

2、源型输入：1M端接+，输入信号端子接-。

3、漏型输出：1M端接-，输入信号端子接负载，负载另一端接+。

4、源型输出：1M端接-，1L+接+，输入信号端子接负载，负载另一端接-。

一定型号确定，公共端1M与2M即可同时极性一致。

更多的信息，建议楼主去西门子官网下载手册，描述得非常详细。

也可以关注我，私信发给你。

白话说电气_PLC输入接线详解(三菱FX2N,西门子)

1，看图，首先要搞清楚PLC内部大致结构（三菱FX2N为例）：如图：AC/DC转换器，一次回路，二次回路。

转换器为一二次回路供电，一二次回路通过光耦连接。

2，AC/DC转换器2.1 外部输入220V转出24V和5V，供内部使用。

2.2 24V：要非常熟悉，并且要区分好24V的这两个用途，很多兄弟就是在这个地方混淆了，迷失了。

下面分别介绍这两个用途。

A，为一次回路驱动接口电路供电，驱动各个信号通道的发光二极管工作。

从图上看，X和COM这两个端子，如果这两个端子闭合的话讲形成回路电流，经过正向二极管，发光二极管发光，流回COM端，也就是24V的负极。

当发光二极管工作，就光电耦合到二次回路，完成信号输入。

每个通道会消耗掉7ma的电流。

一个FX2N-24mr的PLC的AC/DC转换器24V电源容量为250ma。

该电流与外部传感器没有关系，就负责当有信号回路时让发光二极管发光。

B，为外部负载提供工作电源。

很少这样使用。

从图上看，我用虚线画了一条线，端子为24V+。

这个端子在三菱PLC上都是有的。

是PLC为我们提供的一个24V负载电源，可以驱动一些光电开关之类。

这个转换器容量不大，fx2n24MR为250mA,如果后面不接扩展的话，这些容量就都可以拿来供外接传感器工作。

所以要充分考虑到外接开关的工作电流。

不能超过转换器的容量。

一般情况，可以带几个微型传感器。

举个例，一个光电传感器工作负载电流100ma，空载电流30ma。

那么就可以带250除以100=2个这样的传感器。

当然，只带2个传感器没什么用，而且与PLC共电源比较危险，所以我们一般在输入端外加开关电源，很少直接挂负载。

这部分后面会讲。

这就是内部24V的两个作用。

2.3 5V，二次回路硬件工作电压及主板工作电压，这里我们不讨论。

就像西门子的PS 模块一样，需要产生一个工作电压给整个PLC系统，包括给后面的扩展模块。

需要考虑容量的问题，这里不讨论。

3，一次回路，如图，前面说的基本都是一次回路。

PLC输入输出源型漏型电路结构和原理分析

PLC输入输出源型漏型电路结构和原理分析PLC输入输出源型漏型电路结构和原理分析【原创】2010-09-03 16:20们先来说说集电极开路输出的结构。

集电极开路输出的结构如图1所示，右边的那个三极管集电什么都不接，所以叫做集电极开路（左边的三极管为反相之用，使输入为“0”时，输出也为“0”）。

于图1，当左端的输入为“0”时，前面的三极管截止（即集电极c跟发射极e之间相当于断开），以5v电源通过1k电阻加到右边的三极管上，右边的三极管导通（即相当于一个开关闭合）；当端的输入为“1”时，前面的三极管导通，而后面的三极管截止（相当于开关断开）。

们将图1简化成图2的样子。

图2中的开关受软件控制，“1”时断开，“0”时闭合。

很明显可看出，当开关闭合时，输出直接接地，所以输出电平为0。

而当开关断开时，则输出端悬空了，高阻态。

这时电平状态未知，如果后面一个电阻负载（即使很轻的负载）到地，那么输出端的电就被这个负载拉到低电平了，所以这个电路是不能输出高电平的。

看图三。

图三中那个1k的电阻即是上拉电阻。

如果开关闭合，则有电流从1k电阻及开关上流过，由于开关闭和时电阻为0（方便我们的讨论，实际情况中开关电阻不为0，另外对于三极管还存在和压降），所以在开关上的电压为0，即输*r/(r，另外还需要考虑到，当输出低电平时，负载可还会给提供一部分电流从开关流过，因此要综合这些电流考虑来选择合适的上拉电阻。

果我们将一个读数据用的输入端接在输出端，这样就是一个io口了（51的io口就是这样的结构，中p0口内部不带上拉，而其它三个口带内部上拉），当我们要使用输入功能时，只要将输出口设为1即可，这样就相当于那个开关断开，而对于p0口来说，就是高阻态了。

于漏极开路（od）输出，跟集电极开路输出是十分类似的。

将上面的三极管换成场效应管即可。

样集电极就变成了漏极，oc就变成了od，原理分析是一样的。

一种输出结构是推挽输出。

推挽输出的结构就是把上面的上拉电阻也换成一个开关，当要输出高平时，上面的开关通，下面的开关断；而要输出低电平时，则刚好相反。

西门子PLC与NPN(源型)和PNP(漏型)传感器地接线说明书

西门子PLC与NPN（源型）和PNP（漏型）传感器的接线说明传感器根据输出类型可以分为NPN(有人称为源型传感器）和PNP（有人称为漏型传感器）两大类；两种类型的传感器都有3个引脚，分别接24V、0V、Out（信号输出），那么西门子S7系列PLC都支持什么类型的传感器呢？西门子PLC和模块所支持的传感器类型1、西门子S7-200所支持的传感器类型？S7-200系列的输入端既支持源型也支持漏型，所以既可以接NPN传感器也可以接PNP的传感器（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：2、西门子S7-200smart所支持的传感器类型？S7-200smart与S7-200一样输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：3、西门子S7-1200所支持的传感器类型？S7-1200输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器。

（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：4、西门子S7-300所支持的传感器类型？S7-300的DI模块很多，要具参数分需要在硬件组态中查看（具体接法请参考第二步）（1）S7-300的大部分DI模块均为漏型（应该选取PNP型的传感器），在硬件组态时不提示源型还是漏型，就是默认为漏型的意思，如：321-1BL00:（2）S7-300的源型DI模块（应该选取NPN传感器），如：6ES7 321-1BH50-0AA0：（3）源型/漏型两用式DI模块（既可NPN也可以PNP型传感器）：如：6ES7 321-1BP00-0AA05、西门子S7-1500所支持的传感器类型？S7-1500系列中现推出的DI模块有漏型，接PNP型传感器（具体接法请参考第二步）。

如：6ES7 523-1BL00-0AA0有支持源型的DI模块，接NPN型传感器（具体接法请参考第二步）。

西门子PLC与NPN（源型）和PNP（漏型）传感器的接线，你会了吗？

西门子PLC与NPN（源型）和PNP（漏型）传感器的接线，你会了吗？传感器根据输出类型可以分为NPN(有人称为源型传感器）和PNP（有人称为漏型传感器）两大类；两种类型的传感器都有3个引脚，分别接24V、0V、Out（信号输出），那么西门子S7系列PLC都支持什么类型的传感器呢？在用户手册里面可以查看各型号支持的传感器类型，有的支持漏型，有的支持源型，有的两者都支持。

NPN、PNP传感器的接线方式1、PLC输入端的类型西门子PLC输入端源型和漏型的定义：源型、漏型是根据PLC接线端子上I点的电流流向来区分的（西门子PLC与三菱PLC的定义相反，三菱PLC定义：源型、漏型是根据COM端电流流向来区分）•源型：电流从I点流出时，意为电流源头；•漏型：电流从I点流入时，意为电流流向处；2、NPN传感器接入PLC（对于西门子PLC来说是源型输入接法），电流走向：24V+----COM端----I0.0（电流从I点流出）----传感器out端----传感器0V端----0V，如下图：源型输入接线图3、PNP传感器接入PLC（对于西门子PLC来说是漏型输入接法），电流走向：24V+---传感器24V----传感器out端----I0.0（电流流入I 点）----COM----0V，如下图：漏型接线图传感器的分类1、NPN（源型）：当导通时输出低电平。

当导通时，信号输出线out和0v线连接，相当于输出低电平：0V。

NPN型传感器根据安装逻辑方式不同分为3小类：•NPN-NO（常开型）：不接通时无输出；接通时输出低电平；•NPN-NC（常闭型）：不接通时输出低电平；接通时无输出；•NPN-NC+NO（常开、常闭共有型）：两个out输出端（一开一闭）。

2、PNP（漏型）：当导通时输出高电平。

当导通时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线，24V。

PNP型传感器根据安装逻辑方式不同分为3小类：•PNP-NO（常开型）：不接通时无输出；接通时输出高电平；•PNP-NC（常闭型）：不接通时输出高电平；接通时无输出；•PNP-NC+NO（常开、常闭共有型）：两个out输出端（一开一闭）。

西门子PLC与NPN(源型)和PNP(漏型)传感器的接线说明

西门子PLC与NPN （源型）和PNP （漏型）传感器的接线说明传感器根据输出类型可以分为NPN（有人称为源型传感器）和PNP （有人称为漏型传感器）两大类；两种类型的传感器都有3个引脚，分别接24V、OV、OUt （信号输出），那么西门子S7系列PLC都支持什么类型的传感器呢？西门子PLC和模块所支持的传感器类型1、西门子S7-200所支持的传感器类型？S7-200系列的输入端既支持源型也支持漏型，所以既可以接NPN传感器也可以接PNP的传感器（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：2、西门子S7-200smart所支持的传感器类型?S7-200smart与S7-200 —样输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：型号（续）CPU SR20 AUDC/RLY输入电诡最大负我时仅包括O S U120 VAC时210 mA （带30OmA的传感器电睥输圧120 VAC 时90 mA （⅛300 mΛ 的传感S⅛iSf⅛ffi240 VAC时120 mA （带30OmA的传鹤器电源输卄240 V AC 时內OmA （⅛300 mA⅛⅛^⅛⅛2S电源输出最大负载时旬摘CPU和序有扩展附仲120 VAC 时290 mA240 V AC 时170 mA浪涌电流（最大）264 VACW 93 A隔离（输入曲源与逻J>150OVAC漏地电流，AC线路对功能地最大0 5 mAftt⅛H∙间(掉亀)120 VAC 时北ΠH240 V AC 时200 ms内部保险丝（用户不町更换）3Aτ250√,慢速熔断传感器电源电压范搠20J4-28J8VDC颔定输出电潼（录大）300 mA (fe⅛保护〕SkiK纹噪声(<WMHZ)<1 V⅛ Hr(Il隔离（CPU®辑侧与传感器电源）未隔离数字输入12I类卫漏型I源型（IEC 1类asm）额定魁压 4 mA∣H 24VDC* 额定值允许的il⅛⅛l压最大30VD匚3、西门子S7-1200所支持的传感器类型？S7-1200输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器。

快速看懂PLC输入源型和漏型的接线方法

快速看懂PLC输入源型和漏型的接线方法今天为大家带来传感器与PLC的接线方法，二十张接线图，是不是超丰厚？快一起来看吧一、概述PLC 的数字量输入接口并不复杂，PLC 为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED 导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC 数字量输入端口一般分单端共点与双端输入，由于有区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC 为后期的编程工作和系统稳定奠定基础。

二、输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

2、词语的概述SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

接近开关与光电开关三、四线输出分 NPN 与 PNP 输出，对于无检测信号时 NPN 的接近开关与光电开关输出为高电平（对内部有上拉电阻而言），当有检测信号，内部NPN 管导通，开关输出为低电平。

对于无检测信号时 PNP 的接近开关与光电开关输出为低电平（对内部有下拉电阻而言），当有检测信号，内部 PNP 管导通，开关输出为高电平。

以上的情况只是针对，传感器是属于常开的状态下。

3、按电源配置类型（1）直流输入电路如图1，直流输入电路要求外部输入信号的元件为无源的干接点或直流有源的无触点开关接点，当外部输入元件与电源正极导通，电流通过R1，光电耦合器内部LED，VD1（接口指示）到COM端形成回路，光电耦合器内部接收管接受外部元件导通的信号，传输到内部处理；这种由直流电提供电源的接口方式，叫直流输入电路；直流电可以由PLC内部提供也可以外接直流电源提供给外部输入信号的元件。

PLC输入输出不同接线方法总结

PLC输入输出不同接线方法总结一、输入回路接线输入电路是PLC接收信号的端口(对模拟量来说一般为0-40MA直流电流或0-10V直流电压信号),输入接线是指外部输入器件(任何无源的触点和集电极开路的NPN三极管)接通输入回路闭合,同时输入指示的发光二极管亮。

常用外部输入器件有按钮，接近开关，转换开关，拨码器，各种感应器等，是对系统发出各种控制信号的主令电器。

（一）PLC输入模块与主令电器电器类设备的连接图中松下PLC为直流汇点式输入，即所以输入点共用一个公共端COM，同时COM端内带有DC24V电源，在编写程序时注意外部设备使用的是常闭还是常开触点。

输入端的电气原理图中停止按钮SB0用常闭触点，串在控制线中，用于停机控制。

启动按钮SB1用常开触点。

在设计的两个梯形图完成的控制功能相同，但停机信号X0使用的触点类型不同，那么连接在端点的外部停机按钮触点类型也就不同。

I/O分配SB0-X0，SB1-X1，输出K0-Y0。

当外部使用长闭触点，不操作该按钮，输出Y0正常接通，在PLC控制系统中，外部开关无论是启动还是停止一般都选用常开型。

（二）接近开关与PLC输入模块的连接在PLC控制系统设计中接线的工作比重较小，但它是编程设计的基础。

要保证接线工作正确性，需PLC的输入输出电路有一个清楚的了解。

1.PLC直流输入电路：分有源型（共阳极）输入电路，漏型（共阴极）输入电路。

所以漏型输入电路PLC的COM端是外接直流电源的正极，如西门子S7-400PLC直流输入模块的COM端必须接外部电源的正极。

所以西门子PLC输入信号为低压信号,如果外部信号为高压信号应该通过中间继电器转换。

2.PLC交流输入电路电压一般为AC120V或AC230V，经过电阻的限流和电容的隔离在经过整流变成直流三个环节，所以输入信号延迟时间比直流电路长，但是输入端是高电压，输入信号的可靠信高，一般用于环境恶劣，对响应要求不高的场合。

（三）开关量信号与PLC输入模块的连接对于不同的PLC输入电路应正确选择传感器（NPN或PNP）的输入方式，NPN型传感器动作时，OUT端为0V，（NPN型输出端OUT应和PLC的输入端漏型相连）输出低电平信号。

再谈PLC的漏型和源型输入输出

再谈PLC的漏型和源型输入输出一、漏型输入和源型输入漏型输入也可以称之为NPN型输入，源型输入也可称之为PNP 型输入，它必须要和传感器的类型相匹配，即漏型（NPN型）输入的PLC必须配NPN型的传感器，源型（PNP型）输入的PLC必须配PNP型的传感器，否则PLC将无法识别传感器输出的信号。

不管是AC电源供电型还是DC电源供电型PLC，其漏型输入或源型输入是一样的，如下图：1、漏型（NPN型）PLC输入。

它的特点是低电平输入有效，也就是说，PLC在常态时，其输入继电器端子X为高电平，只有当X变为低电平时，PLC才认为有输入信号（开关量信号）。

所以，上图中NPN型传感器和那几个按钮开关的作用是一样的，都是将各自的输入端X常态的高电平拉低到0V或者接近0V的低电平。

2、源型（PNP型）PLC输入。

它的特点是高电平输入有效，也就是说，PLC在常态时，其输入继电器端子X为低电平，只有当X变为高电平时，PLC才认为有输入信号（开关量信号）。

所以，上图中PNP型传感器和那几个按钮开关的作用都是将各自的输入端X常态的低电平拉升到24V或者接近24V的高电平。

二、NPN型传感器和PNP型传感器相互转换的问题当PLC选型已经确定，则其输入信号的类型也已经定了，我们无法更改，在选用外部传感器的时候必须要和PLC的输入类型匹配，但有的时候也会出错。

比如PLC是漏型输入，但是采购的传感器却是PNP型，显然无法直接使用。

实际操作时可以和传感器厂商调换正确的类型，但有时要急用或者无法和传感器厂商调换，这就涉及到NPN 型传感器和PNP型传感器相互转换的问题。

将NPN型传感器转换成PNP型传感器，或者将PNP型传感器转换成NPN型传感器，头条里已经有很多文章介绍用中间继电器或者光电耦合器来实现转换，用中间继电器来实现转换，只适应于开关量变化不频繁的情况，或者说开关频率不高的情况，用光电耦合器来实现转换，要注意转换电路的绝缘和放置问题。

学习三菱PLC编程，初学者必须掌握的输入接线方法

学习三菱PLC编程，初学者必须掌握的输入接线方法技成培训对于学习三菱PLC编程的初学者，熟悉和掌握PLC输入接线是必须的。

PLC输入接线，根据输入端可以接的元件大致可以分为两线制和三线制。

通过下文学习三菱FXPLC的输入接线。

Part 01一个基本回路需要哪三个要素？首先了解完一个基本回路需要的三个要素，然后通过回路分析法更容易理解输入接线。

一个基本回路的三要素：电源、开关、负载。

如图（1）。

图（1）Part 02输入端可以接什么元件？讲解输入端的接线前，先看一下输入端可以接哪些元件。

输入端从元件的线制分为两线制和三线制。

按钮开关、旋转开关、行程开关、磁簧开关、磁感应开关这些属于两线制开关。

U型开关、光纤放大器、光电开关等属于三线制开关。

如图（2）。

图（2）Part 03输入接线1.两线制以三菱FX3UPLC为例。

为了方便理解，我们可以把PLC的输入端X点内部想象成连接着一个灯泡。

灯泡另外一端全部并在公共端S/S。

普通的两线制开关按钮有一组常开触点，一端接到PLC的输入端及X点，另一端接电源负极。

通过回路分析法来分析，一个基本回路具备三个要素。

这样形成一个回路，当按下开关按钮。

电源的正极流向S/S公共端，流向PLC内部灯泡一端。

经过X点流向开关按钮触点的一端，再经过另一端流向电源负极。

还有一种比较特殊的两线制磁簧开关，它分棕色线和蓝色线。

PLC 的公共端S/S接电源的正极，那么磁簧开关的棕色线接到X点，蓝色线接电源负极。

这种公共端接电源正极称为漏型接法，公共端接电源负极称为源型接法。

假设公共端接电源负极，那么磁簧开关的蓝色线就要接到X点上，棕色线接在电源正极。

如图（3）。

图（3）再以三菱FX1N、2N的PLC为例如图（4）。

同样，我们把FX1N、2N的PLC输入端内部想象成连接着一个灯泡。

FX1N和2N的PLC和FX3UPLC不一样，FX1N和2N的PLC公共端是COM。

而且COM端内部串了一个24V电源的负极。
