静电除尘器运行规程
电除尘安全操作规程范文
电除尘安全操作规程范文一、前言电除尘设备是一种在工业生产中常见的清洁设备,通过电荷作用去除空气中的颗粒物。
为了保证工作人员的安全与机器的正常运行,制定本电除尘安全操作规程。
二、操作人员1. 除尘设备的操作应由经过培训的专业人员进行。
2. 操作人员必须掌握电除尘设备的网箱清理和维护知识,熟悉设备运行原理。
3. 操作人员应具备良好的安全意识和责任心,不得擅自操作或进行未授权的维修。
三、安全设施1. 定期检查电除尘设备的安全设施,如绝缘块、接地线等,确保其完好无损。
2. 使用防护设施,如安全帽、防护眼镜、耳塞等,确保操作人员的人身安全。
四、操作规程1. 操作人员在开始工作前,应先检查电除尘设备的电源是否正常,并确保设备的电源已经切断。
2. 在清理和维护设备之前,必须先将电除尘设备的电源切断,并用专用工具检查设备的电力状态,确保没有残余电流。
3. 在进行清理和维护工作时,应先将设备进行安全控制,如拉开断路器,拉下隔离开关等。
4. 在清理设备过程中,禁止用手接触设备的带电零部件,必须使用专用工具和绝缘手套进行操作。
5. 在清理网箱时,应先将电除尘设备的电源切断,并确认设备内部电力已经消除,然后使用合适的工具进行网箱清理。
6. 在清理过程中,必须遵守操作规程,严禁将零部件随意抛掷,以免造成伤害或设备故障。
7. 清理工作完成后,应将设备的所有部件归位,并进行必要的安全检查,确保设备处于正常状态。
8. 在维护工作中,应定期更换设备的易损件,并及时清理设备内部的积尘,以确保设备正常运行。
五、安全示范1. 定期组织安全培训,加强操作人员的安全意识和技能培养。
2. 定期组织安全演练,提高操作人员的应急反应能力。
3. 加强安全检查,定期对电除尘设备进行全面检查,及时发现问题并进行处理。
4. 建立健全安全奖惩制度,激励操作人员积极参与安全工作,严惩违规行为。
六、总结本电除尘安全操作规程旨在保护操作人员的安全,确保电除尘设备的正常运行。
静电除尘器运行规程
1静电除尘器运行规程宁夏京能宁东发电有限责任公司一期2×660MW机组每台锅炉配置两台双列双室四电场BE型静电除尘器,由福建龙净环保有限公司设计生产。
锅炉烟气流经静电除尘器的四个串联电场进行除尘后经过脱硫系统由烟囱排出。
1.1静电除尘器的结构概述电除尘器结构包括电气及机械两大部分,电除尘器电气部分主要由高压直流电源(包括其控制系统)和低压控制系统组成。
机械部分从结构来分可划分为内件、外壳。
内件包括阴极系统和阳极系统,阴、阳极振打采用顶部电磁振打。
1.1.1高频整流变压器产品概述除尘用高频高压整流设备(简称高频电源)可配套各类除尘设备,广泛应用于电力、冶金、建材、轻工、化工等众多行业的烟气粉尘治理,是一种高效除尘、保护环境的重要设备。
该产品是我公司充分利用多年电除尘配套电源研发、生产及应用经验,完全依靠自主创新在电除尘器供电前沿技术方面取得的又一项高新技术产品,具有完全自主知识产权。
高频电源的研制成功是我国电除尘器供电技术的一项革命性的突破,是新一代的环保高新技术电源产品。
本设备将工频三相交流电源整流后经高频逆变、升压、二次整流后变换成直流负高压输出。
该产品与传统的可控硅控制工频电源相比性能优异,具有输出纹波小、平均电压电流高、转换效率与功率因数高、采用三相电源对电网影响小、体积小、重量轻、设备成套一体化等多项显著优点,它的研制成功实现了电除尘器配套电源技术水平质的飞跃,极大地拓展了电除尘器的适应范围,对我国环保设备配套电源产品的产业结构调整和优化升级产生了重大影响。
1.1.2高频整流变压器工作原理高频电源原理上主要由三大块组成,即变换器、高频变压器、控制器,三相交流输入整流为直流电源,经逆变为高频交流,最后整流输出直流高压。
变换器实现直流到高频交流的转换,高频变压器/高频整流器实现升压整流输出,为ESP提供供电电源。
1.1.3高频变压器主要技术参数额定交流输入电压等级(V)3-380V,额定交流输入电流等级(A)135A,额定直流输出电压等级(kV)72kV,额定直流输出电流等级(mA)1000 mA。
电除尘安全操作规程(三篇)
电除尘安全操作规程1. 前言电除尘设备是一种用电力驱动的除尘设备,具有除尘效率高、体积小、噪音低等优点,广泛应用于工业生产中的粉尘处理和空气净化。
为了确保电除尘设备的安全运行,保护工作人员的生命财产安全,制定本安全操作规程。
2. 设备及工程准备(1)电除尘设备必须符合国家相关安全标准和规定。
(2)设备安装必须按照厂家提供的安装说明进行,确保设备固定牢固、接地可靠。
(3)设备安装完成后,必须进行设备的接地测试,确保接地电阻符合要求。
(4)设备的电源线必须符合国家标准,线缆的接头应予以保护,以免破损接触不良造成电源短路、触电等危险。
3. 电源操作(1)电源的开关必须安装在安全可靠的位置,以便随时切断电源。
(2)在正常操作之前,必须检查电源线是否破损,接头是否接触良好,电源开关是否正常。
(3)在切断电源之前,必须先将相关设备停止运行,然后再切断电源。
(4)操作过程中如果发现电源线或电源开关出现故障,必须立即切断电源,并及时进行维修或更换。
4. 设备操作(1)操作人员必须经过专业培训,熟悉设备的结构、性能和操作规程,同时必须穿戴统一的防护服装和安全防护用品。
(2)操作人员必须对设备进行定期检查,确保设备运行正常、无泄露、无破损。
(3)在启动设备之前,必须检查相关操作按钮和指示灯是否正常,设备是否处于通电状态。
(4)设备启动之后,操作人员必须进行频繁的观察,确保设备运行稳定、无异常情况。
(5)设备运行过程中,不得乱动设备任何部件,不得触摸高温部位,以免发生触电或烫伤事故。
(6)当设备出现异常情况时,操作人员必须立即停止设备运行,并采取相应的安全措施,如切断电源、报警等。
(7)设备停止运行后,必须立即进行设备检查和维护,及时清理设备内部粉尘、污物,防止积尘引发火灾等危险。
5. 废弃物处理(1)在设备停止运行后,必须将废弃物进行分类和包装,确保无毒害废弃物和有毒害废弃物分开存放。
(2)有毒害废弃物必须经过专门处理,不得乱丢乱倒,以免对环境和人体造成危害。

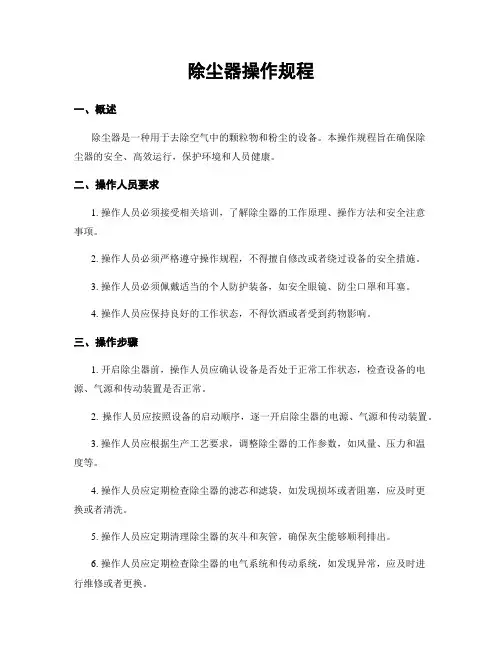

除尘器操作规程
除尘器操作规程一、概述除尘器是一种用于去除空气中的颗粒物和粉尘的设备。
本操作规程旨在确保除尘器的安全、高效运行,保护环境和人员健康。
二、操作人员要求1. 操作人员必须接受相关培训,了解除尘器的工作原理、操作方法和安全注意事项。
2. 操作人员必须严格遵守操作规程,不得擅自修改或者绕过设备的安全措施。
3. 操作人员必须佩戴适当的个人防护装备,如安全眼镜、防尘口罩和耳塞。
4. 操作人员应保持良好的工作状态,不得饮酒或者受到药物影响。
三、操作步骤1. 开启除尘器前,操作人员应确认设备是否处于正常工作状态,检查设备的电源、气源和传动装置是否正常。
2. 操作人员应按照设备的启动顺序,逐一开启除尘器的电源、气源和传动装置。
3. 操作人员应根据生产工艺要求,调整除尘器的工作参数,如风量、压力和温度等。
4. 操作人员应定期检查除尘器的滤芯和滤袋,如发现损坏或者阻塞,应及时更换或者清洗。
5. 操作人员应定期清理除尘器的灰斗和灰管,确保灰尘能够顺利排出。
6. 操作人员应定期检查除尘器的电气系统和传动系统,如发现异常,应及时进行维修或者更换。
7. 操作人员应定期清洗除尘器的外壳和管道,保持设备的清洁卫生。
8. 操作人员应定期记录除尘器的运行参数和维护情况,如发现异常或者故障,应及时上报并采取相应的措施。
四、安全注意事项1. 操作人员在操作除尘器时,应注意避免与旋转部件接触,以免发生伤害。
2. 操作人员在清理除尘器时,应佩戴防护手套,避免直接接触灰尘和化学物质。
3. 操作人员在维修除尘器时,应先切断电源,并采取安全措施,以免触电或者发生其他意外。
4. 操作人员应定期检查和更换除尘器的滤芯和滤袋,避免因阻塞而影响设备的正常运行。
5. 操作人员应定期进行设备的维护保养,确保设备的安全和可靠运行。
五、紧急情况处理1. 在除尘器发生故障或者异常情况时,操作人员应即将切断电源,并上报相关人员进行处理。
2. 在除尘器发生火灾时,操作人员应按照应急预案进行紧急疏散,并即将报警。

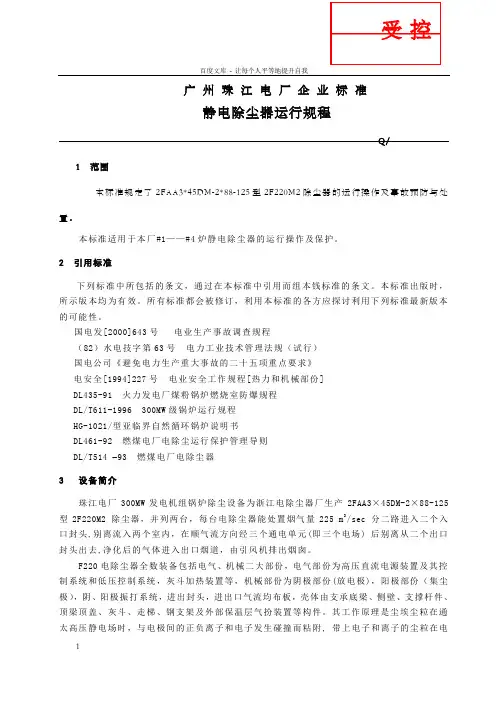

静电除尘器运行规程
文件百度文库- 让每个人平等地提升自我广州珠江电厂企业标准静电除尘器运行规程Q/1 范围本标准规定了2FAA3*45DM-2*88-125型2F220M2除尘器的运行操作及事故预防与处置。
本标准适用于本厂#1——#4炉静电除尘器的运行操作及保护。
2 引用标准下列标准中所包括的条文,通过在本标准中引用而组本钱标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,利用本标准的各方应探讨利用下列标准最新版本的可能性。
国电发[2000]643号电业生产事故调查规程(82)水电技字第63号电力工业技术管理法规(试行)国电公司《避免电力生产重大事故的二十五项重点要求》电安全[1994]227号电业安全工作规程[热力和机械部份]DL435-91 火力发电厂煤粉锅炉燃烧室防爆规程DL/T611-1996 300MW级锅炉运行规程HG-1021/型亚临界自然循环锅炉说明书DL461-92 燃煤电厂电除尘运行保护管理导则DL/T514 –93 燃煤电厂电除尘器3 设备简介珠江电厂300MW发电机组锅炉除尘设备为浙江电除尘器厂生产2FAA3×45DM-2×88-125 型2F220M2 除尘器,并列两台,每台电除尘器能处置烟气量225 m3/sec 分二路进入二个入口封头,别离流入两个室内,在顺气流方向经三个通电单元(即三个电场) 后别离从二个出口封头出去,净化后的气体进入出口烟道,由引风机排出烟囱。
F220电除尘器全数装备包括电气、机械二大部份,电气部份为高压直流电源装置及其控制系统和低压控制系统,灰斗加热装置等,机械部份为阴极部份(放电极),阳极部份(集尘极),阴、阳极振打系统,进出封头,进出口气流均布板,壳体由支承底梁、侧壁、支撑杆件、顶梁顶盖、灰斗、走梯、钢支架及外部保温层气扮装置等构件。
其工作原理是尘埃尘粒在通太高压静电场时,与电极间的正负离子和电子发生碰撞而粘附, 带上电子和离子的尘粒在电场力的作用下向异性电极运动并积附在异性电极上,通过振打等方式使电极上的尘埃落入集灰斗中。
静电除尘器安全操作保养规程
静电除尘器安全操作保养规程静电除尘器(Electrostatic Precipitator,简称ESP)是一种高效、节能的大型除尘设备,广泛应用于煤电、钢铁、水泥等工业领域。
为了确保静电除尘器的安全使用和长期稳定运行,需要遵守以下操作保养规程。
一、安全操作规程1. 环境保护•严守国家、地方环保标准,合理使用ESP,减少污染物排放,保护环境。
•定期清理沉积在ESP上的灰尘和污垢,避免溢散,影响周围环境。
2. 设备安全•操作ESP前,确认袋式除尘器的运行状态正常,确保下称、上称、电源、气控和排放口处于正常状态。
•在操作ESP时严禁触碰高压电极,避免发生触电事故。
•工作人员必须懂得ESP的开机、停机、紧急停机、冷却灰斗,各个环节的程序操作,否则应该向专业人员请教。
•在对ESP日常操作和维护时,应强制使用专门的绝缘工具和个人防护用品。
如检修时需要触碰ESP内部零件,一定要注意操作程序及保护措施。
3. 配套设施•室内安全措施必须符合国家有关规定,操作间四周要立起非接触性的防护栏杆,投料口和排粉口设置安全防护装置,避免人员误进,确保操作人员和数据记录人员的人身、财产安全。
•操作ESP的配套设施可与ESP分体式设计,当ESP出现异常情况时,必须及时关闭其所有的总开关。
4. 进出电压调节•除尘操作时,应保持电源电压稳定、恒定。
如有异常情况,应及时报告维修人员进行维护。
•ESP投入运行后,必须依据ESP操作规程,逐步将电压调整到标准值。
二、保养规程1. 段板清理•每次中期停车后需对ESP的所有段板进行清理。
清理时,应先将所有段板卸下,然后用压缩空气将灰层吹松,并用扫帚和尼龙刷子进行刷洗。
2. 空气预洗器•定期检查空气预洗器的工作情况,如发现水量不足或水位偏低,应注意及时补水。
•换季前,应适当延长冷水预冷时间,以避免水氧化和压缩机结露。
3. 支撑装置和电极板•定期清洗支撑装置和电极板。
•电极板应定期检查电绝缘状况,清理电极表面的污垢和氧化物。
静电除尘的操作方法
静电除尘的操作方法静电除尘是一种利用静电力量清除空气中颗粒污染物的方法。
它可以有效去除细小的灰尘、烟尘、花粉、细菌等,使空气更加清洁和健康。
静电除尘的操作方法主要包括以下几个步骤:1. 准备工作:首先需要确认清洁区域的面积和环境,以及了解清洁设备的工作原理和操作方法。
根据实际情况选择合适的清洁设备,如静电除尘器、电离风机等。
2. 设备设置:根据清洁区域的大小和形状,将静电除尘器和其他清洁设备放置在适当的位置。
注意设备之间的间距和摆放方向,确保工作效果最佳。
3. 电源连接:将静电除尘器和电离风机等清洁设备与电源连接。
确保电源稳定可靠,并注意电源线的安全使用。
4. 开启设备:打开静电除尘器和电离风机的开关,使其开始工作。
此时,设备会产生静电力量,吸附空气中的颗粒污染物。
5. 定期检查:在清洁过程中,定期检查清洁设备的工作状态。
注意观察是否需要更换滤网、清理除尘管道等。
及时处理设备故障和维护工作,以确保设备的正常运行。
6. 正确操作:在静电除尘过程中,操作人员需要穿戴防静电服和防静电手套等防护装备,以保护自身安全。
同时,操作人员应按照设备的工作要求进行操作,不得随意触摸设备和调整设备。
7. 清洁结束:当清洁任务完成后,关闭静电除尘器和电离风机的开关,断开电源连接。
根据实际情况,检查清洁区域是否达到预期的清洁效果,如有需要,可以进行二次清洁。
另外,在进行静电除尘操作时,还需要注意以下几点:1. 安全防护:操作人员必须穿戴符合要求的防静电装备,严格遵守操作规程,确保操作的安全性。
2. 设备维护:静电除尘设备需要定期进行维护和保养,清洁滤网、清除积尘,以保持设备的正常工作和延长使用寿命。
3. 清洁周期:根据空气污染情况和清洁区域的使用频率,合理确定清洁周期,及时进行静电除尘,以保持空气的清洁和健康。
4. 风量和电压调整:根据清洁区域的大小和需求,调整电离风机的风量和静电除尘器的电压,以确保工作效果最佳。
总之,静电除尘是一种高效清洁空气的方法,操作人员需要熟悉设备的工作原理和操作方法,定期进行设备维护,保持适当的清洁周期。
静电除尘器技术规范
静电除尘器技术规范1总则1.1 本规范书适用于XXXXXX热电有限公司2×50MW机组技改工程(2×260 t/h循环流化床锅炉)的电除尘器,它包括本体及辅助设备的功能设计、结构、性能等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应保证提供符合本规范书和工业标准的优质产品。
1.3 如果卖方没有以书面对本规范书的条文提出异议,那么买方可以认为供方提出的产品应完全符合本规范书的要求。
1.4 在签订合同之后,买方有权提出因规范标准和规程发生变化而产生的一些补充要求,具体项目由供,买卖方共同商定。
本规范书所使用的标准如遇与卖方所执行的标准发生矛盾时,按较高标准执行。
本规范书经买卖双方共同确认和签字后作为订货合同的附件,与定货合同正文具有同等效力。
2相关设备2.1汽轮机型号:CZK50 - 8.83型2.2锅炉型号:循环流化床3 设计要求3.1 设备名称:静电除尘器3.2 每台炉所配台数:1台3.3 本次招标台数:2台3.4 每台除尘器入口烟气温度:137.01 ℃3.5 除尘器入口烟气量:Nm3/h3.6 除尘器入口含尘量:g/Nm33.7 保证效率:>99.75%3.8 本体阻力:≤245 Pa3.9 本体漏风系数:≤2.5 %3.10 年平均运行小时数:8000 h3.11 每台除尘器进、出口数:进口:1 个出口:1 个4. 环境条件与设计条件:4.1 厂址自然条件多年平均大气温度: 9.1℃多年平均相对湿度: 57%多年极端最高气温: 38.3℃多年极端最低气温: -21.0℃多年平均年降水量: 529.9mm多年平均气压: 907.8hPa多年最大积雪深度: 18cm30年一遇(离地面10米)10分钟平均最大风速: 20.7m/s 地震基本烈度为7度地基承载力:kPa厂区土质和类别:中软场地土,场地类别为类。
电除尘运行规程
电除尘运行规程1. 前言电除尘器是一种高效节能的空气净化设备,具有收尘效果好,处理烟气量大,使用寿命长,维修费用低等优点。
在当前国内外环保要求越来越高的情况下,电除尘器得到广泛应用。
在使用电除尘器时,严格按照操作规程使用,从而使除尘效果达到最佳状态。
本设备制造厂家:江苏宇达电站辅机阀门制造有限公司1.1 制定依据1.1.1 厂家YDC型静电除尘器《使用说明书》1.1.2 《电除尘通用技术标准》1.1.3 配套的《电气说明书》电除尘器主要是利用静电力从含尘气体中捕集尘粒的,其核心由曲率半径相差悬殊的金属极板(称阳极)和带若干放电尖端的金属阴极线(称阴极)组成。
阳极接地、阴极接高压电,在阴阳级间产生一高压直流电,维持一个足以使气体电离的高压电场。
气体电离后产生一高压直流电,维持一个足以使气体电离的高压电场。
气体电离后产生电子和阴阳离子,当含尘气体通过电场时,尘粒被荷上电子、阴离子或阳离子,在电场库仑力的作用下,荷上电的尘粒便向极性相反的电极运动并沉积在电极上,以达到尘粒与气体分离的目的。
当沉积在电极上的尘粒达到一定厚度时,借助于振打机构使电极上沉积灰层落入下部灰斗,净化后的气体从电场尾部排出。
3. 总则3.1 电除尘器运行值班人员必须具备初级电工水平,一定的故障处理能力,并经安规和运规考试,合格后方可上岗。
3.2 电除尘器的本体,高低压供电装置和其它附属设备的铭牌、编号及转动设备的转动方向等标志,齐全正确。
保温完整化装铁皮不得脱落。
3.3 除尘器本体的人孔门锁头应保持齐全,灵活,并经常检查人孔门的对应钥匙在联锁盘上的是否正确,严格执行钥匙借用制度。
3.4 电除尘器在高压下运行,且采用负电晕制,即阳极与壳体电位为零(工作接地)为保护高压设备和人身安全,也必须对设备可靠接地(保护接地),接地的基本要求如下:⑴接地网应考虑全年能达到2Ω以下;⑵接地网的设置,力求使周围对地面压均匀。
3.5 值班人员必须熟悉电气设备,具有一定的故障处理能力。
除尘器操作规程完整
除尘器操作规程完整1.引言除尘器是用于清除工业生产过程中产生的粉尘和颗粒物的设备,其正常操作对保护环境和保障生产安全具有重要意义。
为了确保除尘器的正常运行,减少事故风险和提高工作效率,制定操作规程是必要的。
本文将结合具体操作要求,详细介绍除尘器的操作规程。
2.操作前准备2.1.操作人员应事先具备相关知识和技能,熟悉相关操作规程,并通过培训考核合格;2.2.检查除尘器的各项设备是否正常,如电源、传动装置、控制系统等;2.3.检查除尘器周围是否堆放杂物或易燃物,如有必要应清除;2.4.确认所需工具和备品备件是否准备充分,并放置在易取得的位置。
3.操作步骤3.1.启动操作3.1.1.操作人员应穿戴工作服、工作帽、防尘口罩等必要的防护用品,并佩戴静电带,确保自身安全;3.1.2.按照所提供的启停流程图,逐步启动除尘器的前、中、后段各系统,并确保其正常运行;3.1.3.检查除尘器进、出口管道是否通畅,无异物堵塞;3.1.4.启动除尘器后,应观察各系统运行状态,如风机转动是否正常、动力消耗是否稳定等,如存在异常情况应及时进行维修处理。
3.2.运行操作3.2.1.操作人员应根据工艺要求和生产进程,合理控制除尘器的运行参数,如风量、过滤速度等;3.2.2.定期检查除尘器中的滤袋或过滤器是否有堵塞或磨损现象,如有必要,及时更换或清洗;3.2.3.定期检查除尘器的传动装置、电器元件等设备是否存在异常,如有必要,及时进行维护保养;3.2.4.定期对除尘器的进口、出口进行清理,防止积尘过多导致系统堵塞。
3.3.关停操作3.3.1.停止除尘器运行前,应先停止原料供给和相关设备的运行;3.3.2.按照反向的启停流程图关闭除尘器的前、中、后段各系统;3.3.3.关闭除尘器后,应清理除尘机内部的杂物和积尘;3.3.4.对除尘器进行巡视,检查设备是否正常关闭,并对可能存在的故障进行记录。
4.突发情况处理4.1.如发生火灾、爆炸等突发情况,应立即按照应急预案进行处置,并报告相关负责人和消防部门;4.3.如发现除尘器泄漏、气密性不足等情况,应及时封堵漏点,确保操作环境的安全。
静电除尘设备运行操作规程
静电除尘设备运行操作规程
1.本产品属高电压设备,应有专人负责操作,在运行时能做好有关电压、电流的数据记录。
2.开机:先将控制柜内的电源输入开关开启,面板“电源”指示灯会亮,揿“自检”按钮,观看输入电压(V)表的高压输出(KV)表指针是否指动。
二只表如有指动,则表示设备正常,即可开启“运行”高压按钮和“电流选择”档。
3.关机:应先将“电流选择”档逐一关掉,再揿关“急停”按钮和关闭控制柜内电源输入总开关即可(如遇急需,可直接揿关“急停”按钮,即可关闭高压输出)。
4.要经常做好设备的保养清洁工作,定期时将高压发生器(特别是大瓷瓶)上的积尘清除干净,以利设备高压正常输出工作。
保养检查时务必要将电源开关切断,以保安全。
5.设备开启运行时,在高压发生器2.5m之内严禁有人站立,严防发生高压触电危险。
6.设备使用每半年之时,要检查高压发生器内的油位情况(正常油位在离盖面的2.5公分左右)。
如发现油位低(低于盖位5公分)应及时向内注加变压油(25#)。
7.使用操作中,如有不明了的地方,可详看设备的“产品使用说明书”内容。
高压静电除尘器操作规程
高压静电除尘器操作规程一、设备操作使用1、设备开机前必须检查高压进线、控制线路是否完好。
进线瓷瓶和绝缘吊挂上粉尘必须清扫干净,高压室绝对无人员,才能送电开机。
2、接通电源,人为地将输出调节旋钮置于中间位置,合上控制箱上开关,红灯亮,约3秒钟后绿灯亮,说明非零位启动保护,延时启动等环节工作正常。
再断开开关,恢复输出调节旋钮于零位,重新启动。
3、合上电源约3秒种,工作指示灯亮,顺时针方向慢慢旋转输出调节旋钮位置,此时电流表、电压表的指示应缓慢上升,直至收尘筒出口处不冒烟为止,此时的电压表、电流表值即是正常运行的电压、电流值。
4、开机前,应将输出调节旋钮回复到零位,即输出电压、电流指示值为零时,才能开机(因为在有高压输出的情况下关断电源,将给变压器带来有害的电压冲击)。
5、在有高压输出的情况下,严禁插拨控制箱上五芯电缆插头,否则将有被高压电击伤的危险。
二、设备的维护1、硅高压整流器处于含尘环境运行,设备表面必然积尘,必须经常维护,保持控制箱和硅高压整流器的清洁。
2、当二次电流指示偏小,应及时振打电晕线和收尘筒体积灰。
3、设备运行时,人员不可接触高压部位。
进入高压室检查或清理高压整流器的积灰时,必须关断电源,并将高压输出充分对地放电。
4、为保证设备长期稳定运行,对负高压进线绝缘管、电晕线两头悬挂绝缘件要经常清灰检查。
5、接地线必须连接可靠,接地电阻小于4Ω。
三、设备通电运行1、通电前,必须对现场进行详细检查,将无关人员撤离,确认安全后,经负责人许可方能通电运行。
2、通电运行时,严禁切换电源开关,不得打开人孔检查。
3、进入电收尘器内或触及放电极作业时:(1)停止高压发生器的运行,切断控制盘内的主电源及控制电源开关,锁好控制盘的门,挂上“检修中”的标志牌。
(2)停止辅机运行,切断电源开关,锁好控制盘的门,挂上“检修中”的标志牌。
(3)将高压发生器进行接地。
(4)用钩形接地棒对放电极静电放电。
(5)进入任何一个电场作业时,必须使该电场同等系列的其余电场同时具备上述条件。
电除尘器运行操作规程及注意事项
电除尘器运行操作规程及注意事项一、运行前的准备工作1、开车前要对电除尘器内部进行全面检查,内部不得有任何杂物,并检查两极之间是否有短路隐患;2、检查所有绝缘件表面是否清洁和损坏,否则用无水酒精擦拭干净,有破损则及时更换;3、接地装置及其它安全设施必须安全可靠;4、通电试运行阴极电磁锤振打器,并检查电磁锤振打器的动作情况;5、检查阳极振打装置是否完好,各转点、电机、减速机是否转动灵活和润滑情况;检查灰斗卸料机是否转动灵活;6、要求场地清理干净,道路畅通,各操作巡查平台、走道扶手完整、照明充足;7、关闭所有的人孔门;8、将高压隔离开关柜的刀闸置于“电场”位置;9、在电场投运前完成加热及振打装置投运;10、投入电场前10个小时送上保温箱加热,避免绝缘件因结露而爬电。
二、启、停操作过程‹一›、电场启动操作步骤1、合上上柜内空开QF2、将主令开关SAl置“通”位置,控制柜“电源”灯亮:3、控制器开始自动检索过程,LED遂屏显示: RATE(铭牌上写的设备容量),MODE:0,LOCAL,IL:80%,UL:120%,MAN: 60%,RP:500,SP-SET:60,ST:32,END:92,INC:10,OFF:1,HI-LEV:135%;最后一屏显示:MODE04、按下“起动”按钮,接通主电源,交流接触器KM1吸合,柜面“电源”灯灭、“运行”灯亮。
电流电压应开始上升;‹二›、电场停止操作步骤1、按“复位”按钮,输出电流电压降为零;2、按“停止”按钮,断开主回路;3、断开柜内空开QF;4、如果设备自动故障报警,按“复位”按键解除报警,然后可按操作步骤重新启动或进行检修;5、如果需要长时间停炉,将隔离开置于“接地”位置.‹三›、运行后的停止1、按“复位”按钮,输出电流电压降为零;2、按“停止”按钮,断开主回路;3、等锅炉送、引风机停运后,继续保持各振打构连续运行2—3小时后方可停振打装置;4、振动装置停运后,应及时把灰斗内的灰排干净;5、除尘器停运后8小时方能打开人孔门冷却,如检查需要时可在停运后4小时开启人孔门冷却;6、锅炉事故灭火后应立即停止电除尘运行。
电除尘器运行规程
10.6电除尘器运行规程目录10.6.1电除尘器设备简介10.6.2电除尘器的启动10.6.3电除尘器的运行维护及调整10.6.3电场停运及注意事项10.6.4电除尘器故障处理10.6电除尘器运行规程10.6.1电除尘器设备简介10.6.1.1系统概述用高压静电作用于含尘气体,从而使之净化的方法称为电除尘,而电除尘设备则称为电气除尘器。
我厂使用的是单室四电场静电除尘器。
具体设备包括放电极(阴极线)、集尘极(阳极板)、振打装置(阴、阳极槽板系统)、灰斗、排灰装置(输灰器)等。
所谓“室”,即横向烟气流通分支。
所谓“场”,即沿烟气通流方向的除尘单元,每一单元各有一套独立的工作系统。
电除尘器的工作原理:在高压静电场中,气体受电场力作用发生电离,产生大量的电子和离子。
在电场力作用下,这些电子和离子在移动过程中与尘粒结合并使之带电。
带负电的尘粒趋集阳极(沉淀极),接着放电并吸附在阳极上。
与此同时,也有一部分带正电的尘粒趋集阴极。
当此类尘粒积聚到一定厚度以后,通过振打装置的振打,尘粒便从阴阳极表面剥离下来,并落入灰斗,收尘过程即告完成。
10.6.1.2电除尘器主要参数10.6.1.3主要技术规范10.6.1.4本体方面电除尘器型号:。
配置方式:每台75T/H的锅炉配一台单室四电场电除尘器除尘效率:≥99.4%电场有效截面积:197m2/台本体阻力:≤250Pa漏风率:≤5%烟气流速:1.5m/s正常运行时烟气温度:≤400℃极线型式:芒刺线(第一电场)、螺旋线(第二、三电场)同极距规格:400mm绝缘子室电加热器:6台振打装置:每炉12台排灰机:每炉6台灰斗:每炉6个料位计:18个浊度仪:每炉1台电除尘器基本类型:单区除灰方式:干除灰、湿除灰三、电气技术规范4.1 电源额定绝缘电压:660V 额定频率:50Hz额定工作电压:主供电路:380V AC;辅助电路:380/220V AC;除尘器及其辅助设备属Ⅱ类负荷,需方提供二路独立电源。
静电除尘操作规程
前言本标准由提出。
本标准起草部门:本标准起草人:本标准审核人:本标准批准人:静电除尘操作规程1开车步骤1.1 各加热器至少在开始启动前8小时投运,以确保灰斗内和各绝缘件的干燥;防止因结露爬电而引起的任何伤害。
检查各加热器系统的电流是否正常。
1.2 打开进出口烟道上各挡风门。
1.3 起动引风机。
1.4 向电场通烟气预热以消除电除尘器内部件的潮湿,预热时间依电场内气体的温度湿度而定,一般以末电场出口端达到烟气露点以上即可。
如电除尘器出口烟气温度低于露点温度低于露点温度不应启用高压硅整流电源。
1.5 起动排灰系统。
1.6 起动所有振打机构。
1.7 起动低压操作系统的各个功能,使报警和安全联锁、温控温测装置、灰位检测和排灰输灰处于可控运行状态。
1.8 为防止油灰混合物粘在极板、极线上而影响以后电除尘器的运行,电除尘器应该在锅炉燃烧正常、油枪撤离、运行稳定之后才合上主高压控制柜的电源开关,然后按动起动按钮,开动高压控制系统各个功能,静待电压升至闪络点,使电场投入运行。
1.9 热风清扫系统起动时:电加热先投入运行5分钟左右,然后起动风机。
停机时,先关闭风机,再停止电加热。
2 运行过程2.1 控制室应有足够的人员值班。
当班人员应经常观察设备运行情况,如发现异常情况,均应找出原因,排除故障。
除控制室值班外,每班至少两次巡回检查变压器和各旋转部件工作情况。
2.2 主要检查下列内容:A、各加热系统工作电流是否正常,电流偏低则电加热可能损坏。
B、检查各指示灯及报警控制板的功能是否良好。
C、高压控制柜指示的一次电流A,电压V,二次电流MA和电压KV是否正常。
D、排灰系统出灰是否故障。
E、经常检查振打轴是否转动,锤头锤击是否正常。
2.3 观察各电场火花率、振打制度、排灰程序,并在实际运行中逐步调整到最佳状态,直至有满意的除尘效率。
2.4 必须每班对设备运行进行认真记录,尤其是对一次电压电流值、二次电压电流值的记录要完整。
