典型维修案例-发动机失火
整车低温冷起动失火案例分析及解决方法
数的百分比（由制造厂申报的），当达到或超过该百分比时， 辆有的发动机转速恢复正常，有的直接熄火并报某缸或多缸
将导致污染物超过法规要求的限值，或者导致一个或多个排 失火故障码。故障特有表现具体如下：
气催化转化器因过热而造成不可逆的损坏。
1）故障只发生在某车型搭载手动档（MT）配置上；
失火检测原理是通过评估来自曲轴飞轮信号的发动机速
The Analysis and Solutions of Vehicle Cold Start Misfire Case
Ye Mianyu ( Faw haima automobile Co., LTD, Hainan Haikou 570208 )
Abstract: This paper describes the vehicle Cold Start typical case of misfire, analysis the causes of misfire, and from the perspective of ECU data to solve the malfunction. Keywords: Cold start; Misfire; ECU data CLC NO.: U472 Document Code: A Article ID: 1671-7988 (2017)14-193-04
mm 0.28mm 四缸 0.28 mm 0.27mm 通过调整增大气门间隙，第二天试车两台车辆工作正常，
没有发生抖动失火故障。后续跟踪情况如下：车辆 2 在后续 相同故障环境下使用虽有抖动失火现象，但没有那么频繁了， 可见调整气门后有一定效果；车辆 1 反映效果更好，相同的 故障环境下一个星期中有过一两次发动机冷起动过程抖动现 象，不像往常频率那么高。可知气门间隙的大小差别，对发 动机的稳定运行会有一定影响，但故障并未根除，故排除是 失火的根本原因。
汽车维修火灾事故案例分析
汽车维修火灾事故案例分析一、事故概况某汽车维修点发生火灾事故，造成了严重的人员伤亡和财产损失。
据初步调查，火灾起因是由于汽车维修点维修操作不当引发的。
以下对该火灾事故进行详细的案例分析和原因探讨。
二、火灾起因1. 维修点环境调查：该汽车维修点地处于市区的一处工业区，周围建筑密集，距离煤矿较远，气候炎热干燥。
维修点占地面积较小，区域内有多辆汽车停放，仓库内存有多种维修工具和材料。
2. 维修点维护情况：据维修点员工介绍，维修点内部清洁度较好，经营时间较长，员工操作规范有序，但部分具体维修操作细则和应急预案内容整体十分渐漏。
3. 火灾现场初步调查：据现场勘查组勘查结果，火灾发生在维修点的汽车修理区，第一次发现来自汽车制动器处。
初步判断火灾源是由于汽车维修操作不当引发的。
三、原因分析基于以上事实，通过详细的调查和分析，可以找出火灾发生的具体原因：1. 维修点操作规范不足：维修点员工操作规范有序，但针对具体维修操作细则和应急预案内容整体渐漏。
2. 维修操作技术不足：由于汽车技术升级快，员工未经系统的培训，操作技术不够娴熟，导致维修操作不当。
3. 安全措施不完善：维修点没有在适当的位置安装灭火设备，缺乏应急处理措施，导致火灾扩大。
四、火灾应急处理不当：员工应对火灾的应急处理不当，没有及时报警并进行适当的灭火措施，导致火灾扩大。
五、管理不到位：维修点管理层对员工进行安全教育不到位，缺乏对员工的安全管理和日常监督。
六、安全管理制度缺失：维修点缺少完善的安全管理制度，对员工施行安全教育和培训不够，导致员工对安全意识不够强烈。
以上就是关于维修点火灾事故的具体分析和原因探讨。
这种火灾事故是完全可以预防的，通过建立全面的安全管理制度和加强员工安全教育和培训可以有效地避免类似事故的发生。
同时，维修点管理层应该加强对员工的日常监督和安全意识培养。
在发生火灾事故后，维修点应该及时整改火灾隐患，制定以应急预案，加强安全管理制度，确保员工操作规范有序，提高员工的安全意识。
牧马人凸轮轴故障案例p0349
牧马人凸轮轴故障案例p0349这是一台2014 款3.6L 牧马人由于在越野比赛发动机正时链条脱落（拉长），导致无法行驶，拖到店内进行发动机大修，更换配件（活塞、活塞环、正时链条、正时挡板、涨紧器、机油泵）。
维修完成后报故障1缸、六缸发动机失火p0301、p0306，常规检查线束，插头，电脑板，点火线圈，火花塞，喷油器，均未得到解决，于是反复拆装发动机（解体），未发现装配问题，无法判断问题。
由于不在现场，无法判断，只有故障码指引，无其他设备参考，根据经验让他更换凸轮轴（进排气），更换拆车的凸轮轴后，发动机失火现象消失，怠速着车半天未见异常现象发生，路试100+km后，故障灯点亮，读取故障码p0369 一缸侧进气凸轮轴位置传感器断断续。
1.由于是因为更换完凸轮轴修好了失火故障，进而报出凸轮轴故障，再次更换凸轮轴（因为烧机油而更换的发动机的就凸轮轴）维修第二次更换凸轮轴，据说这个凸轮轴是刚刚装上跑了三千公里（因为摇臂、凸轮轴磨损更换），更换完成后，路试20公里，故障依旧。
2.这次更换全新vvt相位器，路试1公里，故障依旧。
3.再次拆解发动机正时盖，重新校对正时，并再次更换故障缸侧，正时链条进排气vvt相位器，链板，涨紧器，凸轮轴两根（维修更换第三次凸轮轴），也就是说把故障缸这一侧的所有与正时相关的机械部件全部更换，路试车辆，故障依旧先对p0369故障码厂商对此故障码设码条件进行说明。
4.传统维修方法已经到了，没有地方可修的境地，邮寄示波器，采集波形，波形。
A通道：曲轴位置传感器信号，B通道：一缸侧进气凸轮轴位置传感器信号， C通道：二缸侧进气vvt电磁阀，D通道：一缸侧进气vvt电磁阀。
采集到的的波形会看到很多杂乱的毛刺现象故障缸这一侧要比另一侧干扰的毛刺要大的很多，后续我会详细说明，在这里我要先看故障的实质（看一下vvt调节与曲轴位置的对应关系，vvt不调节的时候--占空比为零）。
对比故障车和正常车辆的波形图看出所对应的位置，是一致的都是在相对曲轴位置的365°，基准正时角度没有任何偏差，下一步就要对比vvt调节时的相对位置（见下图）对A通道进行频率计算（直观看出发动机转速变化曲线）D通道进行占空比计算（直观看出vvt电磁阀调节状态）：两个波形对比，说明vvt执行发动机电脑的控制，且调节未见明显偏差：有控制-有执行。

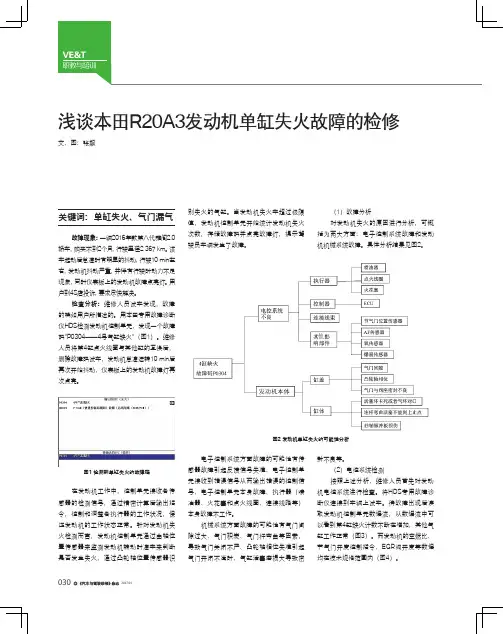

浅谈本田R20A3发动机单缸失火故障的检修
0302017.06图2 发动机单缸失火的可能性分析图1 检测到单缸失火的故障码在发动机工作中，控制单元接收各传感器的检测信号，通过精密计算后输出指令，控制和调整各执行器的工作状况，保证发动机的工作状态正常。
针对发动机失火检测而言，发动机控制单元通过曲轴位置传感器来监测发动机转动时速率来判断是否发生失火，通过凸轮轴位置传感器识他电子控制系统方面故障的可能性有传感器故障引起反馈信号失准、电子控制单元接收到错误信号从而输出错误的控制信号、电子控制单元本身故障、执行器（喷油器、火花塞和点火线圈、连接线路等）本身故障不工作。
机械系统方面故障的可能性有气门间隙过大、气门积炭、气门杆弯曲等因素，导致气门关闭不严、凸轮轴相位失准引起气门开闭不适时、气缸活塞磨损大导致密封不良等。
（2）电控系统检测按照上述分析，维修人员首先对发动机电控系统进行检查。
将HDS专用故障诊断仪连接到车辆上试车。
待故障出现后读取发动机控制单元数据流，从数据流中可以看到第4缸缺火计数不断在增加，其他气缸工作正常（图3）。
而发动机的空燃比、节气门开度控制指令、EGR阀开度等数据均在技术规格范围内（图4）。
图3 4缸失火的计数不断增加图4 检测到的数据流接下来，维修人员检查判断电控系统各传感器和执行器工作情况。
首先测量第4缸喷油器插头的信号电压和电源电压，分别为4.9 V和12.5 V（图5），喷油器上的端子电阻为12.4 Ω，均在标准范围内。
然后将全部点火线圈和火花塞拆出进行检查，检查火花塞电极间隙为1 mm，且外观无异常；进行跳火测试，确认4缸的火花强度与其他缸对比无明显差异，点火顺序是图5 检测4缸喷油器信号电压图6 调整凸轮轴使4缸气门全闭0322017.06。

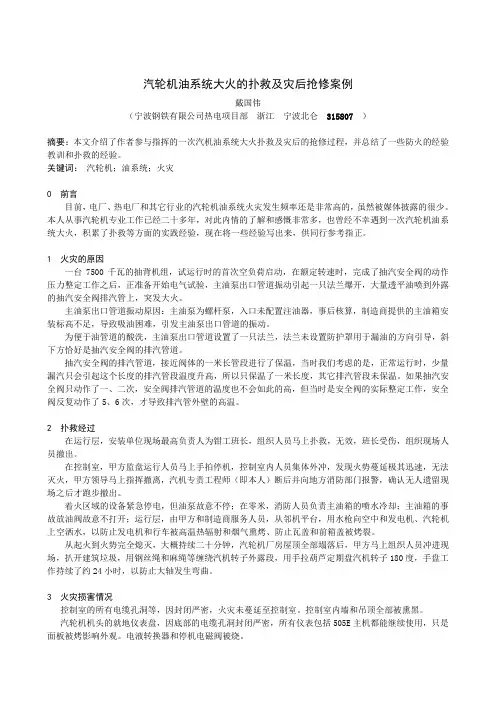

汽机油系统大火的扑救及灾后抢修案例
汽轮机油系统大火的扑救及灾后抢修案例戴国伟（宁波钢铁有限公司热电项目部浙江宁波北仑315807）摘要：本文介绍了作者参与指挥的一次汽机油系统大火扑救及灾后的抢修过程，并总结了一些防火的经验教训和扑救的经验。
关键词：汽轮机；油系统；火灾0 前言目前，电厂、热电厂和其它行业的汽轮机油系统火灾发生频率还是非常高的，虽然被媒体披露的很少。
本人从事汽轮机专业工作已经二十多年，对此内情的了解和感慨非常多，也曾经不幸遇到一次汽轮机油系统大火，积累了扑救等方面的实践经验，现在将一些经验写出来，供同行参考指正。
1 火灾的原因一台7500千瓦的抽背机组，试运行时的首次空负荷启动，在额定转速时，完成了抽汽安全阀的动作压力整定工作之后，正准备开始电气试验，主油泵出口管道振动引起一只法兰爆开，大量透平油喷到外露的抽汽安全阀排汽管上，突发大火。
主油泵出口管道振动原因：主油泵为螺杆泵，入口未配置注油器，事后核算，制造商提供的主油箱安装标高不足，导致吸油困难，引发主油泵出口管道的振动。
为便于油管道的酸洗，主油泵出口管道设置了一只法兰，法兰未设置防护罩用于漏油的方向引导，斜下方恰好是抽汽安全阀的排汽管道。
抽汽安全阀的排汽管道，接近阀体的一米长管段进行了保温，当时我们考虑的是，正常运行时，少量漏汽只会引起这个长度的排汽管段温度升高，所以只保温了一米长度，其它排汽管段未保温。
如果抽汽安全阀只动作了一、二次，安全阀排汽管道的温度也不会如此的高，但当时是安全阀的实际整定工作，安全阀反复动作了5、6次，才导致排汽管外壁的高温。
2 扑救经过在运行层，安装单位现场最高负责人为钳工班长，组织人员马上扑救，无效，班长受伤，组织现场人员撤出。
在控制室，甲方监盘运行人员马上手拍停机，控制室内人员集体外冲，发现火势蔓延极其迅速，无法灭火，甲方领导马上指挥撤离，汽机专责工程师（即本人）断后并向地方消防部门报警，确认无人遗留现场之后才跑步撤出。
着火区域的设备紧急停电，但油泵故意不停；在零米，消防人员负责主油箱的喷水冷却；主油箱的事故放油阀故意不打开；运行层，由甲方和制造商服务人员，从邻机平台，用水枪向空中和发电机、汽轮机上空洒水，以防止发电机和行车被高温热辐射和烟气熏烤、防止瓦盖和前箱盖被烤裂。
德福尔电喷系统发动机多缸失火的维修案例
2013-8-27
重庆东风渝安汽车销售有限公司
• • • • 3、将油门迅速踩到底，这时ECU应进行齿讯学习，发动机转速从13004500往复2～5个循环，最后会在4500rpm附近振荡，学习结束； 4、通过诊断仪发“停止齿讯学习”指令； 5、发动机熄火至少15秒钟； 6、钥匙开关旋至“ON”档，发动机静止，通过诊断仪发“清除故障码”指 令。
一、车辆故障现象
• 一台K17车辆（德尔福系统EQ465i230），用户购车后不久就出现故障灯 亮，经诊断检测为P0300多缸失火，清 除故障码后，车辆行驶一段时间，故 障码再次出现。
客户服务部
2013-8-27
重庆东风渝安汽车销售有限公司
4/7
•
二、 原因分析
一、失火指发动机由于点火系统不能在汽缸中有效的释放点火能量（点 火失败）、喷油量的偏差（混合气的浓度偏差）、气缸压缩压力太低或其它 任何原因，导致汽缸内的燃烧过程不能中断或不能燃烧； 二、根据维修经验，此故障一般按以下步骤排查故障：1、清洗喷油器； 2、清洗进气道；3、检查气门是否漏气；4、检查点火系统故障（检查更换 火花塞、分缸线）；5、检查汽缸磨损情况（缸压是否正常）。工作人员在 经过以上排查处理后，车辆故障灯仍然亮； 三、工作人员再次对故障车辆更换ECU总成、飞轮总成、曲轴位置传感器 总成，用户车辆行驶10KM后，车辆再次出现故障码； 四、怀疑是否属发动机线束及组合仪表问题，更换后，故障仍然未排除 ； 五、经相关专家研究分析，以上故障可能出现在ECU学齿功能未成功，后 经对ECU进行人工学齿后，车辆故障排除。
请各服务中心提供更多的维修经验及维修案例；
为维护东风小康品牌形象，提高客户满意度，服务中心若遇 到车辆问题无法解决时，请及时与客户服务部技术课联系。
1.2T逍客失火故障案例
逍客失火故障案例
2009年5月6号上午七点左右，包头车主杜女士花费了21.98万元，刚刚买了半年，行驶里程达1万1千公里的自动挡顶配四驱逍客车，停在自家楼下突然发生自燃，见此情形，杜女士及时联系东风日产金达专营店的工作人员前来查看，经检查发现，车辆起火点位于车辆的变速杆处，车辆已经无法继续使用。
4s店工作人员表示会请厂家予以鉴定，30日之内给车主杜女士答复，可是杜女士一直等到6月15号，也没有接到4S店或厂家的任何通知。
无奈与气愤之下，杜女士找到东风日产金达专营店的张经理，要求4S店给予全额赔偿，张经理告诉杜女士，4S店只能给她赔付一辆18万多元的两驱逍客车，因为与原车价格相差3万多元，杜女士不接受这个处理结果。
无奈之下，杜女士找到市工商局专业市场分局投诉，工商局专业市场分局工作人员立即对此事展开调查取证，并召集双方当事人进行了大量耐心细致的调节工作，最终，在工商局专业市场分局工作人员的努力下，双方达成一致协议，东风日产金达专营店向车主杜女士赔付了23.5万元,其中包含购车款、车购税和保险费用。
车主杜女士通过工商部门维护了自身的正当权益。
发动机自动熄火故障案例分析
发动机自动熄火故障案例分析【摘要】本文通过几款典型汽车发动机自动熄火故障案例分析，探索了汽车发动机自动熄火故障的解决方法。
【关键词】发动机自动熄火;定期维护;故障码一、雪佛兰自动熄火故障一辆雪佛兰（CHEVROLET）子弹头乘用车（装用3.8 L V6电控多点燃油喷射发动机），在行驶中先是频繁熄火，最后不能起动（起动机能正常运转，但发动机无法起动）。
（一）故障分析因其仪表板上的故障指示灯并未点亮，无法调出故障代码，故只能凭经验检查。
首先进行外观检查。
该车1997年出厂，车速里程表显示行程3万km，但车主说这是一辆二手车，他买车时车速里程表就是坏的，因此其显示的行程不足为据。
掀开发动机舱盖，发现发动机舱内灰尘甚多，线束凌乱，私接乱改现象相当严重;许多在车身孔壁处保护线束的橡胶圈早已丢失，且有许多悬空的裸线头（车主说这些电线是没用的，不影响起动），用试灯测试，居然还有火线。
本着对车主负责的精神，先将裸露的悬空火线用胶布逐个包扎好，补全丢失的橡胶圈，以防线束短路，然后开始常规检查。
（二）故障排除将点火开关置于ON位时，可以听到燃油箱中燃油泵工作的嗡嗡声，且燃油泵工作1 s后停止工作，说明ECU和供油的电路系统工作均正常。
进一步检查起动时的电路系统，结果点火正时准确，但火花塞跳火略弱。
按维修手册调整火花塞间隙（无分电器的3.8 L V6发动机，火花塞间隙为1.5 mm;有分电器的3.1 L V6发动机，火花塞间隙为1.2 mm）后再试，火花塞跳火强烈，呈亮白色，但仍然不能起动，说明不是电路故障。
松开燃油喷射系统的供油管路时，不见有燃油喷出，表明供油系统有问题。
此时注意到燃油表指示燃油箱中的燃油将用完，于是到加油站加满燃油后试车。
发动机能起动，怠速略微发抖，小负荷运转还正常，但路试时明显感到发动机动力不足，加速困难，车速勉强能提高到60 km/h左右，再加油无济于事，说明油路不畅。
检测燃油压力还不到0.05 MPa，油路肯定有问题。
TU5JP4发动机“失火”故障的分析及处理
TU5JP4发动机“失火”故障的分析及处理发动机故障指示灯点亮,读取故障码显示部分气缸点火“失火”;冷车时发动机怠速抖动,尾气排放有很重的油味;当发动机怠速抖动时,加大供油迅速暖车后,发动机怠速稳定,尾气排放正常,加速也正常。
１、故障现象：发动机故障指示灯点亮，读取故障码显示部分气缸点火“失火”，冷车时发动机怠速抖动，尾气排放有很重的油味；当发动机怠速抖动时，加大供油迅速暖车后，发动机怠速稳定尾气排放正常，加速也正常。
２、“失火”“故障原因的推断：发动机工作时不可避免地会存在点火失败的现象，但点火失败的概率控制在一寰的范围内不会引起发动机工作异常。
影响点火失败概率的原因很多，其中主要有：气油品质差；机油品质差；没按要求保养或保养维修不当；点火系统故障；火花塞积碳；供油不畅；进气系统污染；排气阀热膨胀偏大；燃烧室、气门积碳；发动机长期在低速下运行。
由于上述故障产生的原因在客车上存在难以直接求证的问题，所以我们采用则现象断本质的方法对TU5J发动机“失火”故障的原因进行分析。
◇1经过观察我们发现，每当气温骤降后的几天出现故障的车辆较多，所以我们推断外界温度是导致该故障产生的一个因素。
◇2乙醇汽油的燃烧情况较差，导致发动机瞬时点火失败。
这一点我们是从两方面得出结论的：一方面，有一辆2005年4月1日之前购买的东风标致307轿车，4月1日之后出现该故障的次数相对较多，且只要是在安徽省内（从2005年4月1日起，安徽省實行封闭推广使用乙醇汽油，禁止销售普通汽油）使用的车辆，都有相同的特征。
另一方面，据了解，在不使用乙醇汽油的安徽周边的省市，出现该故障的情况要少得多。
因此我们认为，乙醇汽油是导致发动机“失火”故障的重要因素。
推广乙醇汽油是国家的一项重要战略举措。
推广使用乙醇汽油出于以下三个方面的考虑：一是乙醇是农作物加工成的燃料洒精是一种再生的资源，它可以部分替代不可再生的石油资源，也就是说，在国家石油资源紧张的情况下，用乙醇来部分替代石油。
车辆报单缸失火或多缸失火案例原因解析
车辆报单缸失火或多缸失火案例原因解析覃涛【摘要】结合维修实例,从故障表现状况检查寻找故障原因,并归纳总结,为车辆其他方面的维修提供一个模板.【期刊名称】《装备制造技术》【年(卷),期】2012(000)008【总页数】3页(P106-107,134)【关键词】汽车;失火故障;原因;分析【作者】覃涛【作者单位】上汽通用五菱汽车股份有限公司售后服务部,广西柳州545007【正文语种】中文【中图分类】U472.431 失火故障判断维修人员检修发动机动力部分问题，如果系统报故障码，一般的问题都较容易发现，根据故障码查找相关的部位，基本上都可以发现问题。
但对于失火故障，判断较为复杂，在此，以案例的方式进行解析。
1.1 失火故障代码失火故障，有以下故障代码：P0300指多缸失火发生；P0301指1缸失火发生；P0302指2缸失火发生；P0303指3缸失火发生；P0304指4缸失火发生。
1.2 故障原因介绍失火，指发动机由于点火系统不能在汽缸中有效地释放点火能量（点火失败）、喷油量的偏差（混合气的浓度偏差）、气缸压缩压力太低，或其他任何原因，导致汽缸内的燃烧过程，不能中断或不能燃烧，将导致排放超标，或者是催化转化器因过热而损坏。
就OBD诊断检测而言，是指失火次数超过设定的值时，系统判断为发生失火故障。
引起失火的主要原因有：（1）点火故障。
点火线圈相关驱动部件，火花塞老化或积碳，相关线束问题；（2）喷油故障。
喷油嘴驱动部件故障，燃油泵故障，相关线束问题；（3）机械故障。
进气管路或节气门体故障，气缸压缩比不正常，进、排气阀故障；（4）碳罐电磁阀或者EGR电磁阀常开等；（5）油品问题；（6）曲轴信号原因。
曲轴位置传感器的问题、或者飞轮的问题。
2 失火案例解析2.1 案例1喷油嘴故障车型为6376NF；公里数为3 500 km；故障描述现象为故障灯常亮，加速不良。
用检测仪检测报P0304故障码，第四缸失火故障。
检修过程如下：火花塞检查——检查火花塞没有击穿现象，用万用表检查火花塞的电阻，在正常范围之内；点火线圈检查——检查点火线圈外观没有破裂，用万用表检查初级线圈和次级线圈的电阻，也在正常范围值内；高压线检查——检查高压线外观无破损和漏电现象，用万用表量电阻，也在范围值内；喷油器检查——把喷油器拆下来，拔掉点火线圈插头，启动马达查看喷油情况，目测第四缸喷油器和其他3缸比较，明显雾化不良。
上汽大众维修案例
上汽大众维修案例上汽大众作为一家知名的汽车制造商，其在市场上拥有着广泛的影响力和一大批忠实的消费者群体。
然而，任何一款汽车在使用过程中都难免会遇到一些小故障或者需要进行维修保养。
因此，对于上汽大众车主来说，了解一些维修案例和方法显得尤为重要。
首先，我们来看一下上汽大众常见的维修案例之一——发动机故障。
发动机作为汽车的心脏，一旦出现故障将会对整个车辆的性能和安全性造成严重影响。
在遇到发动机故障时，车主首先应该停车并检查发动机舱内的各项指示灯，以了解故障的具体情况。
然后，可以通过OBD诊断工具对车辆进行诊断，查找故障代码并进行相应的处理。
如果车主自己无法解决问题，建议及时联系专业的汽车维修师傅或者将车辆送至4S店进行维修。
其次，上汽大众车辆在使用过程中可能会遇到的问题之一就是制动系统故障。
制动系统的正常运行对于驾驶安全至关重要，一旦出现故障将会对行车安全造成严重影响。
当车主发现制动系统存在异常时，应该立即停车并检查刹车油液的情况，以及刹车片和刹车盘的磨损情况。
如果发现有异常，建议立即联系专业技师进行维修和更换。
另外，上汽大众车辆在使用过程中还可能会出现轮胎故障。
轮胎是车辆行驶中最容易受损的部件之一，如胎压不足、胎面磨损严重、轮胎破损等问题都会对行车安全造成影响。
因此，车主在日常使用中应该定期检查轮胎的胎压和磨损情况，及时更换磨损严重的轮胎，并保持合适的胎压，以确保行车安全。
综上所述，上汽大众车辆在日常使用中可能会遇到各种维修案例，包括发动机故障、制动系统故障、轮胎故障等。
对于车主来说，了解这些常见的维修案例和解决方法对于保障行车安全和延长车辆寿命至关重要。
因此，建议车主在日常使用中多加关注车辆的维护保养，并及时处理各种故障，以确保行车安全和驾驶舒适。
02【维修案例】哈弗H6发动机故障灯常亮
【维修案例】哈弗H6发动机故障灯常亮2015-12-28 换换熊文章来源阅 2672 转 4转藏到我的图书馆微信分享：车型：配置4G69S4M发动机、自动变速器。
VIN：LGWEF4A51EF××××××。
行驶里程：470km。
故障现象：仪表上发动机故障灯常亮，并伴有发动机间歇性抖动现象。
故障诊断：使用诊断仪读故障码为P0300，发动机随机/多缸失火。
此故障可能有以下故障原因：（1）喷油器故障导致喷油过多或过少。
（2）喷油器到发动机ECU 的线路或插接件故障导致喷油不正常。
（3）发动机ECU 控制喷油部分有故障。
（4）火花塞故障。
（5）点火线圈故障。
（6）点火线圈到发动机ECU 的线路或插接件故障。
（7）发动机ECU 控制点火部分有故障。
（8）汽缸、气门等机械问题导致压缩不正常等。
既然发动机有抖动现象，说明发动机可能有某缸工作不良，怎样可快速确定某缸失火呢？1. 使用诊断仪读数据流。
当故障再现时可以读当前失火数据，如图1 所示。
图1 失火数据流通过数据流可以确定发动机故障灯亮和抖动是因为1 缸失火导致。
2.1 缸失火故障原因有那么多，怎样可快速排除一个个故障原因？使用示波器测量喷油器工作时的波形，如图2 所示。
接着再测量点火线圈的初级点火波形，如图3 所示。
图2 喷油器工作波形图3 点火初级波形通过这个波形不但可以排除点火线圈到发动机ECU 之间的线路、发动机ECU 的故障，还能确定故障就在点火线圈或火花塞上。
3. 拆出点火线圈真相大白（如图4 所示）。
图4 点火线圈故障排除：吹干水，更换1缸火花塞和点火线圈后试车，故障排除。
故障总结：此故障能够在很短的时间内不换件，通过测量数据确定故障。
1. 对失火故障的理解，什么是失火，有哪些原因？故障码：P0300 检测到失火。
发动机失火的定义：汽油发动机在运转时，由于没有点火、混合气过浓或过稀、压缩压力低等其他原因，导致吸入汽缸的混合气不能点火燃烧，称这种现象为失火。
某汽车发动机点火系统常见故障及案例分析
服务维护某汽车发动机点火系统常见故障及案例分析田先锋亳州工业学校，安徽亳州，236800摘要：目前大部分汽车发动机都是通过电火花点燃可燃混合气，从而实现其正常运转。
汽车发动机点火系统的运行直接影响到发动机工作性能，如果发生故障必然会对汽车正常运行产生危害。
对此，以某汽车发动机点火系统为研究对象，通过阐述汽车点火系统构造，总结了几种常见故障问题，然后结合某汽车发动机点火系统常见故障案例进行了分析和探讨，并提出了提高汽车发动机点火系统故障检测效率的对策，进一步提高某汽车点火系统诊断与维修水平，同时也为同类汽车发动机点火系统问题解决提供参考和借鉴。
关键词：发动机点火系统；常见故障；故障检测中图分类号：U472收稿日期：2023-03-03DOI：10.19999/ki.1004-0226.2023.05.0251汽车点火系统构造汽车发动机点火系统是使汽车正常工作的重要电器系统，主要包含传感器、微处理机、点火线圈、执行器、火花塞等。
如果点火系统发生故障，会直接影响到传感器测得参数的准确性，从而无法精准运算与判断，导致发动机无法正常运行，进而引发浪费燃料、污染空气等问题。
汽车发动机内部存在大量的可燃混合气，通过点火系统进行点燃，使得发动机正常运作，为汽车运行提供动力支持。
汽车发动机点火系统主要包含三种：a.电子点火系统。
分析可知，与传统式点火系统对比，不难发现，电子点火系统与之最大的不同在于信号发生器产生的信号并传输给点火器，点火器会根据信号具体内容控制初级线圈的通断情况，而传统点火系统主要是机械触电控制点火［1］。
在实际应用中，传统点火系统经常发生故障，现已逐渐淘汰。
b.触点式点火系统，俗称“传统式点火系统”，这种触点式点火系统也有较高的故障率，未能广泛应用到汽车制造中，基本已经淘汰。
c.电控式点火系统。
该系统是现阶段汽车制造广泛应用的点火系统，如图1所示，包含传感器、点火器、点火线圈，还有火花塞等。
2汽车发动机电控点火系统常见故障虽然电控式点火系统能大大降低故障率，但该系统若频繁使用，也很难避免故障发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
典型维修案例-奥迪A6发动机失火
➢基本情况: A6L 3.0，行驶2万公里，客户反映车辆在怠速、低速时一切正常，高速行驶（150Km/h）以上超过10分钟发动机开始抖动。
➢故障现象:故障灯点亮，报六缸失火，起步、低速车辆一切状况正常，高速时130 Km/h时间长会抖动。
➢维修流程:
1)读取故障码，显示6缸有断火；
2)因高速抖动，首先怀疑是车轮动平衡，和店内车辆倒轮后发现故
障仍然存在；
3)在此验证故障现象，怠速、低速无故障，高速连续行驶保持一段
时间后开始抖动，有六缸断火的故障，除非灭车或删除故障码，否则即使怠速也开始抖。
4)6缸断火计数器不断增加，计数器累积到一定数值故障码出现，
此时怠速也开始抖；
5)将6缸的点火线圈、火花塞、喷油嘴分别与四缸交换；
6)故障转移显示4缸断火；
7)检查4缸的火花塞（原来6缸的），发现裙部处有轻微裂纹
8)更换火花塞试车故障排除
➢案例总结:
汽油机点火系统中将高压电流引入气缸产生电火花，以点燃可燃混合气体的部件。
主要由接线螺母、绝缘体、接线螺杆、中心电极、
侧电极以及外壳组成，侧电极焊接在外壳上。
本案例中，因车来的时候，起步、低速都正常，而且车辆行驶里程较短，高速抖动多因动平衡导致，所以首先想到动平衡，确认不是后，是用替换法找到故障原因，排除故障。
仔细检查火花塞，发现是火花塞裙部有裂纹，当高速行驶的时候，工作强度增加，导致火花塞不工作，缺火，累计到一定数量报码。
