连接器USB 9 PIN 公头胶芯(CAD图纸)
电脑各种主板USB接线方法图解
电脑各种主板USB接线方法图解主板USB管脚接口大全一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针。
)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB 接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DAT A1-■VCC■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
几种USB接线图 和 鼠标键盘口转USB图
1、几种USB接线图2、鼠标口转USB鼠标口转USB3、键盘口转USB1.几种USB接线图通用串行总线（英文：Universal Serial Bus,简称USB）是衔接外部装配的一个串口汇流排尺度,在盘算机上应用普遍,但也可以用在机顶盒和游戏机上,填补尺度On-The-Go（ OTG）使其可以或许用于在便携装配之间直接交流材料二.接口界说及电路USB引脚界说：USB接口界说针脚名称解释接线色彩1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB接口界说：MiniUSB引脚界说：针脚名称解释接线色彩1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5GND接地黑色图中从左往右依次是：MiniUSB公口(A型插头).MiniUSB公口(B型插头).USB公口(B型插头).USB母口(A型插座).USB公口(A型插头)下图是主板与USB接口的具体衔接办法USB接口界说及USB接口外形图USB引脚界说Pin Name Description1VCC+5 VDC2D-Data -3D+Data +4GND Ground一般而言：红(Vcc),白(D-),绿(D+),黑(GND)mini usb引脚界说引脚功效色彩备注1 V BUS 红电源+5V2 DATA- 白数据－3 DATA+ 绿数据＋4 ID A型：与地相连B型：不接地(空)5 GND 黑地个中ID脚在OTG功效中才应用.因为Mini-USB接口分Mini-A.B 和AB接口. 假如你的体系仅仅是用做Slave,那么就应用B接口. 体系掌握器会断定ID脚的电平断定是什么样的装备拔出,假如是高电平,则是B接头拔出,此时体系就做主模式(master mode) 假如ID为低,则是A接口拔出,然后体系就会应用HNP对话协定来决议哪个做Master,哪个做Slave.--2.鼠标转USB 鼠标,键盘,ps/2,usb,串口,转换接线办法(图) 2008年06月14日 05:00一．ps/2鼠标转USB：不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特点:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协定转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,假如按图改了,但电脑检测出为未知USB装备,而非鼠标装备,解释该PS/2鼠标不克不及改为USB鼠标了.二.ps/2键盘转USB：到今朝为止我所知的ps/2键盘,这是不成能的,只能买个USB T0 PS2 带芯片的转换线吧.三.ps/2鼠标转串口(RS232)：PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CDGnd 3 3+5 TXD+GND Clock 5 6 DSR绝大部分鼠标改接后可直接应用.四.ps/2键盘转串口(RS232)：如上图及接法,但须要对串口编程,设计一个RS232串口旌旗灯号转尺度PS/2键盘旌旗灯号的程序,实现模仿键盘输入数字或字符.托言的上端有两孔记上由右向左依次编号1 2 3 4接的是鼠标内的1-V 2-D 3-C 4-G如许就可以本身接线实现PS2转USB了鼠标内部接线问题我的这个鼠标线断了,在中央截断了,想换另一个鼠标的线接上,可是另一个鼠标线的四根线的色彩和这个鼠标线的色彩不一样,这个鼠标的四根线分离是红.绿.白.黑,另一根线分离是橙.绿.白.蓝,不知道他们的对应关系是如何的,我把邻近色彩的线接上,接线次序是红－橙,绿－绿,白－白,黑－蓝,但没有反响不好使,请高手辅佐！---------答复--------------切你方才好把次序接反了红对蓝黑对橙其他不变就OK了---------答复--------------我的也一样.用以上办法都不成后来我细心看了两个鼠标的电路板.得出了一下接法：黑-白红-蓝绿-绿白-橙前两个是电源 ,后两个是数据.不知道你的一不一样3.键盘口转USBps/2键盘接线图- -废话就不久不多说了,这是通俗的PS/2的键盘接线图,图中是接口（PS/2插头）截面图.上面标的字母一般在键盘里的电路板上有印的,对比着焊就行了.假如没有标注字母,这个我就没办法了哈哈～多半键盘应当是按照DCGV的次序排线的,没有写明的可优先斟酌这个.键盘接线黄.红.白.绿对应的针脚如下黄3红4白6绿2USB的针脚界说如下图：(注：图示仅供参考,可能有错)USB对应的线与针脚间的衔接如下：红4白3绿2黑1如许弄清晰了各个针脚的意义,我们就可以进行改革了.依据针脚界说我们对应的做出以下表格：起首取下旧鼠标上面的USB连线,直接从与鼠标电路板相连的地方剪断就行了;然后扒开线头,接下来取下键盘上的PS/2连线,并记住不合色彩的线的焊接点,同样可以从焊点处剪断;找来电烙铁,依据上表将USB线头依次焊接到键盘的焊点上,应用电烙铁须要留意,不要毁伤电路板和芯片,留意防止和键盘后边的透明塑料线板接触.假如没有电烙铁,可以扒开线头直接衔接,然后用绝缘胶布封好.如许做也相对简略,但是不美不雅.好了,如今尝尝看,你有USB键盘了吧？好用吧？别忘了在BIOS里边将USB keyboard support设置为Enable啊.不然用不了别怪我！有了键盘改革的经验,趁便说一下鼠标的改革.让我们可以完整摈弃PS/2接口.找来一个双飞雁2D鼠标,打开鼠标.同样有4根线色彩分离为蓝.白.绿.橙,用全能表测试了一下,发明针脚界说与键盘完整雷同,可以参照键盘.对应的电线和针脚衔接为：蓝3白6绿2橙4当然USB接线和针脚也和适才的一样了.修正的时刻也和修正键盘一样就行了.不过须要留意的是鼠标的连线和电路板不是焊点,而是插槽,如许修正起来或许更便利.具体的接线对应下表：以上就是关于键盘和鼠标PS/2接口改革为USB接口的办法.经由过程这些改革我们就可以完整摈弃陈旧的PS/2而换上大红大紫的USB接口了.最后须要提示的是,同伙们在修正的时刻最好本身用全能表测试一下,因为不合的鼠标和键盘可能用线的色彩不太一样,本文的目标就是教给大家根本办法.。
CAD接头标示
接头类型Interface Style接头描述Interface Description接口图标Interface Image系统图标样式（CAD)System Image In CAD备注Remark补充说明supplement RF公头RF母头RF母座RF 的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像RCA公头RCA母头RCA母座压接式BNC公头压接式BNC母头焊接式BNC头焊接式BNC母头BNC母座RF 原意为无线电射频（Radio Frequency）Bayonet Neill-Concelman，直译为"尼尔-康塞曼卡口",是一种很常见的RF端子同轴电缆终结器。
俗称：同轴电缆卡环形接口RCA端子俗称梅花头，是一种应用广泛的端子BNCBNC连接器有50欧姆和75欧姆两个版本。
50欧姆连接器和其他阻抗电缆连接时，传输出错的可能性较小。
75欧姆连接器用于视频和DS3到电话公司中心局的连接，而50欧姆连接器用于数据和射频传输。
错误接在75欧姆插座上的50欧姆插头可能会损害插座。
甚高频应用中使用75欧姆连接器。
可以应用的场合包括了模拟视频，模拟音频，数字音频与色差分量传输等RF-MRF-FRCA-MRCA-FCBNC-MCBNC-FBNC-MBNC-FRF-FBRCA-FBBNC-FB编号原则4针S端子公头4针S端子母头4针S端子母座色差端子公头三端RCA，为统计方便将其单独罗列，某些情况也会使用BNC接口，此时公头用如下标记色差端子母头母头用如下标记色差端子母座母头用如下标记端子公头端子母头端子母座三针XLR端子公头三针XLR端子公座三针XLR端子母头三针XLR端子母座五端B NC，为统计方便将其单独罗列S-端子（英语：S-Video），或称“独立视讯端子” ，而当中的S是“Separate”的简称。
PSUSBDB网卡串口并口VGA针脚定义及接口定义图

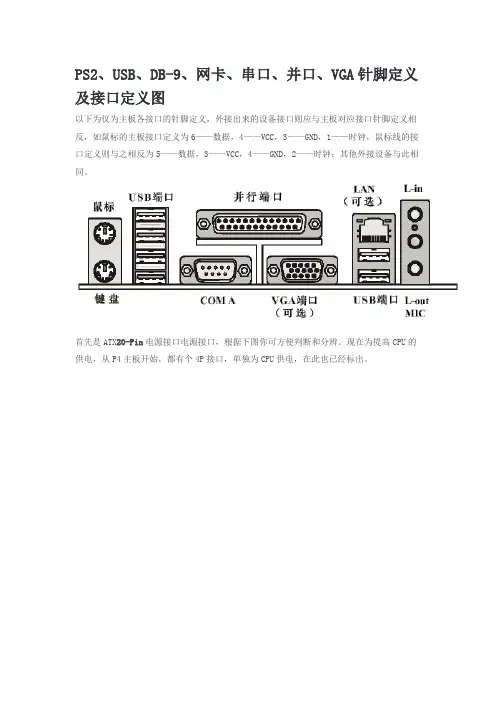

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对的支持)而未得到普及，直到1998年标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
各国电源插头图纸及线材
中国标准电源插头227IEC42(RVB)2×0.5mm² 6A250V227IEC42(RVB)2×0.75mm² 6A250V227IEC52(RVV)2×0.5mm² 6A250V227IEC52(RVV)2×0.75mm² 6A250V227IEC52(RVV) 2×0.75mm² 6A250V227IEC53(RVV) 2×0.75mm² 6A250V227IEC53(RVV) 2×1.0mm²10A250V227IEC42(RVB)2×0.5mm²6A250V227IEC42(RVB)2×0.75mm²6A250V227IEC52(RVV)2×0.5mm²6A250V227IEC52(RVV)2×0.75mm²6A250V227IEC52（RVV）3×0.5mm² 6A250V227IEC52（RVV）3×0.75mm² 6A250V227IEC53（RVV）3×0.75mm² 6A250V227IEC53（RVV）3×1.0mm² 10A250V227IEC52（RVV）3×0.5mm²6A250V227IEC52（RVV）3×0.75mm²6A250V227IEC53（RVV）3×0.75mm²6A250V227IEC53（RVV）3×1.0mm²10A250V227IEC52（RVV）3×0.5mm²6A250V227IEC52（RVV）3×0.75mm²6A250V227IEC53（RVV）3×0.75mm²6A250V227IEC53（RVV）3×1.0mm²10A250VRX 300/300V 3×0.75mm²6A250VRX 300/300V 3×1.0mm²10A250V欧洲标准电源插头H03VVH2 -F2X0.5mm²10/16A250V H03VVH2 -F2X0.75mm²10/16A250V H03VV-F2X0.5mm²10/16A250VH03VV-F2X0.75mm²10/16A250V H05VVH2 -F2X0.75mm²10/16A250V H05VVH2 -F2X1.0mm²10/16A250V H05VV-F2X0.75mm²10/16A250V H05VV-F2X1.0mm²10/16A250VH03VVH2 -F2X0.5mm² 2.5A250VH03VVH2 -F2X0.75mm² 2.5A250VH03VV-F2X0.5mm² 2.5A250VH03VV-F2X0.75mm² 2.5A250VH05VVH2 -F2X0.75mm²10A250VH05VVH2 -F2X1.0mm²10A250VH05VV-F2X0.75mm²10A250VH05VV-F2X1.0mm²10A250VH03VVH2 -F2X0.5mm² 2.5A250VH03VVH2 -F2X0.75mm² 2.5A250VH03VV-F2X0.5mm² 2.5A250VH03VV-F2X0.75mm² 2.5A250VH05VVH2 -F2X0.75mm²10A250VH05VVH2 -F2X1.0mm²10A250VH05VV-F2X0.75mm²10A250VH05VV-F2X1.0mm²10A250VH03VV-F3G0.5mm²10/16A250V H03VV-F3G0.75mm²10/16A250V H05VV-F3G0.75mm²10/16A250V H05VV-F3G1.0mm²10/16A250V H05VV-F3G1.5mm²10/16A250VH03VV-F3G0.5mm²10/16A250V H03VV-F3G0.75mm²10/16A250V H05VV-F3G0.75mm²10/16A250V H05VV-F3G1.0mm²10/16A250V H05VV-F3G1.5mm²10/16A250VH03VV-F3G0.5mm²10A250VH03VV-F3G0.75mm²10A250VH05VV-F3G0.75mm²10A250VH05VV-F3G1.0mm²10A250VH03VV-F3G0.5mm²10A250V227IEC52(RVV)3X0.75mm²10A250V 227IEC53(RVV)3X0.75mm²10A250V 227IEC53(RVV)3X1.0mm²10A250V H03VV-F3G0.75mm²6A250VH05VV-F3G0.75mm²10A250V H05VV-F3G1.0mm²10A250V227IEC52(RVV)3X0.75mm²10A250V227IEC53(RVV)3X0.75mm²10A250V227IEC53(RVV)3X1.0mm²10A250VH03VV-F3G0.75mm²6A250VH05VV-F3G0.75mm²10A250VH05VV-F3G1.0mm²10A250V澳大利亚标准电源插头SAAH05VVH2 -F2X0.75mm²7.5A250VH05VV-F2X0.75mm²7.5A250VH05VV-F2X1.0mm²10A250VH05VV-F3G0.75mm²7.5A250V H05VV-F3G1.0mm²10A250V H05VV -F 3G1.5mm²15A250V美国标准电源插头C-ULSPT-118AWG/2CSPT-218AWG/2CSPT-216AWG/2CSPT-318AWG/2CSPT-316AWG/2CSVT18AWG/2CSVT17AWG/2C18AWG/2CNISPT-1NISPT-218AWG/2CSVT18AWG/2CSVT17AWG/2CST18AWG/2CST16AWG/2CSJT18AWG/2CSJT16AWG/2C NISPT-118AWG/2C NISPT-218AWG/2CSVT18AWG/2CSVT17AWG/2CSVT18AWG/2C(齿形) SVT17AWG/2C(齿形) ST18AWG/2CST16AWG/2CSPT-118AWG/3CSPT-218AWG-16AWG/3CSPT-318AWG-16AWG/3CSVT18AWG- 17AWG/3CSVT18AWG-17AWG/3C(齿形)ST18AWG-16AWG/3CSJT 18AWG-16AWG/3CSVT18AWG/3CSVT17AWG/3CSVT18AWG/3C(齿形)SVT17AWG/3C(齿形)ST18AWG/3CST16AWG/3CSJT 16AWG/3CSJT 18AWG/3C日本标准电源插头VFF2X0.75mm²7A125V VCTF2X0.75mm²7A125V VCTFK2X0.75mm²7A125V以色列南非英国电源插头H03VV-F3G0.75mm²H05VV-F3G0.75mm²H05VV-F3G1.0mm²H05VV-F3G1.5mm²H03VV-F3G0.75mm²H05VV-F3G0.75mm²H05VV-F3G1.0mm²H05VV-F3G1.5mm²H03VV-F3G0.5mm²H03VV-F3G0.75mm²H05VV-F3G0.75mm²H05VV-F3G1.0mm²H05VV-F3G1.5mm²认证国家名称代号认证国家简称认证标志认证机构中国CCEE中国电工认证委员会欧洲CENELEC欧洲电气标准委员会欧洲CEE欧洲电气机器统一安全规格委员会德国VDE德国电气技术者协会荷兰KEMA荷兰电气标准德国TUV德国莱茵技术监督协会瑞士SEV瑞士电器标准瑞典SEMKO瑞典电器标准挪威NEMKO挪威电气机器试验所丹麦DEMKO丹麦电气机器试验所芬兰SFS芬兰电气机械标准奥地利OVE奥地利电气机械标准比利时NBN比利时电气用品标准意大利IMQ意大利家电机器试验所法国NF法国国家标准澳洲SAA澳洲国家标准协会美国UL美国保险协会实验室加拿大CSA加拿大标准协会日本T-MARK日本电器标准英国BS英国规格协会欧洲标准电源线·标准:DIN VDE0281·型号:H03VVH2-F H03VV-FH05VVH2-F H05VV-F·额定电压:H03 300/300VH05 300/500V·应用:H03型适用小功率家用电器、电动工具及动力照明等。

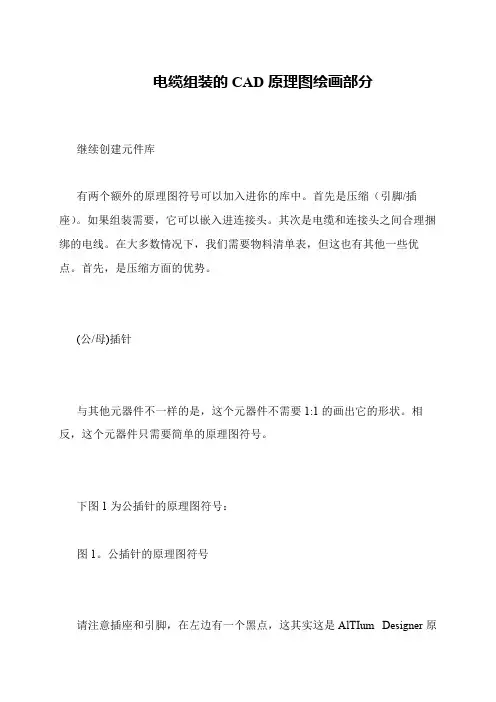

电缆组装的CAD原理图绘画部分
电缆组装的CAD原理图绘画部分
继续创建元件库
有两个额外的原理图符号可以加入进你的库中。
首先是压缩（引脚/插座）。
如果组装需要，它可以嵌入进连接头。
其次是电缆和连接头之间合理捆绑的电线。
在大多数情况下，我们需要物料清单表，但这也有其他一些优点。
首先，是压缩方面的优势。
(公/母)插针
与其他元器件不一样的是，这个元器件不需要1:1的画出它的形状。
相反，这个元器件只需要简单的原理图符号。
下图1为公插针的原理图符号：
图1。
公插针的原理图符号
请注意插座和引脚，在左边有一个黑点，这其实这是AlTIum Designer原。
动力9芯插头图纸
storage conditions:
-40 °F to + 167 °F / humidity 40%
IP code:
IP 67 (mated)
contamination level:
3 (mated)
overvoltage category:
III
installation altitude:
contact diameter: 5 x 1 mm
max. operating voltage: 63 Vrms
insulation resistance: 1013Ωcm
-
Socket Ø 1 mm
termination cross section: 0,24 - 1 mm²
AWG: 24 - 18
Bottom of Form
max. conductor diameter: 2,6 mm
max. nominal current: 20 A (max. wire cross section)
-
Variable cable clamp for cable diameter 7.5 to 18.5 mm
-
1 =
cable Ø 7.5 - 7.8 mm
max. conductor diameter: 1,2 mm
max. nominal current: 9 A (max. wire cross section)-020.331.1020
Socket Ø 2 mm
termination cross section: 0,75 – 2,5 mm²
AWG: 18 – 14
up to 2000 m
