第五章 楼梯与电梯(教案)
第5章 楼梯与电梯构造
建筑识图与构造
◇楼梯平台 平台是供人们上下楼梯时调节疲劳和转换方向的水平 面，也称缓台或休息平台。 平台有楼层平台和中间平台之分， 与楼层标高一致的平台称为楼层平台； 介于上下两楼层之间的平台称为中间平台。 ◇楼梯栏杆（或栏板）扶手 栏杆扶手是设在楼梯段及平台临空边缘的安全保护 构件，以保证人们在楼梯处通行的安全。
（3）根据楼梯间开间尺寸确定楼梯间净宽度A，梯段宽度B及梯井宽度C, A=开间-墙厚， B =（开间-C-墙厚）/2， 梯井宽度C=60-200mm,儿童使用的梯井宽度不应大于200mm。
建筑识图与构造
（4）确定中间平台宽D1, D1 ≥B （5）根据中间平台宽D1及梯段长度L, 计算楼层平台宽度D2， D2=进深-D1-L 。 对于封闭平面的楼梯间， D2 ≥B； 对于开敞式时楼梯，当楼梯间外围走廊时， D2可以略小一些。 （6）进行楼梯净高的验算，有时也会重新调整楼梯的踏步 数及踏步的高、宽。 （7）绘制楼梯的平面图及剖面图。
建筑识图与构造
图： 开敞式楼梯间转角处的平面布置 建筑识图与构造
（6）栏杆扶手高度 ◇扶手高度是指踏步前缘线至扶手顶面之间的垂 直距离。 一般为900mm。 ◇供儿童使用的楼梯扶手高度多取500~600mm。 (图：)。
建筑识图与构造
图: 栏杆扶手高度; 建筑识图与构造
梯段处顶层平台处安全栏杆
建筑识图与构造
§ 5.1 楼梯的类型、组成和尺度
在建筑物中，为解决垂直交通和高差，常采用以下措施： 楼梯、坡道 、台阶 、电梯 、自动扶梯 、爬梯。 常见的楼梯类型有： ◇按使用性质分，有： 主要楼梯、辅助楼梯、疏散楼梯和消防楼梯。 ◇按主要承重结构所用材料分，有： 钢筋混凝土楼梯、木楼梯、钢楼梯等。 ◇按位置分，有： 室内楼梯和室外楼梯等。 ◇按楼梯平面形式分，有直上式（直跑楼梯）、曲尺式（折 角楼梯）、双折式（双跑楼梯）、多折式（多跑楼梯）、 剪刀式、弧形和螺旋式等（图5-2）。
教案《楼梯》(胡蝶) (修复的)

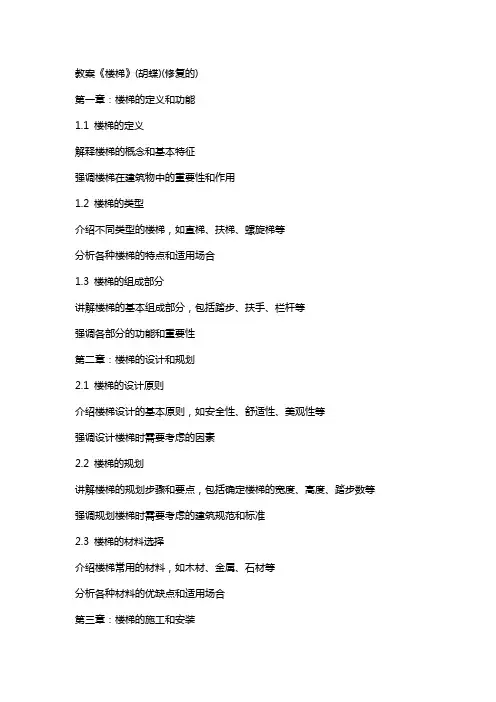

教案《楼梯》(胡蝶)(修复的)第一章：楼梯的定义和功能1.1 楼梯的定义解释楼梯的概念和基本特征强调楼梯在建筑物中的重要性和作用1.2 楼梯的类型介绍不同类型的楼梯，如直梯、扶梯、螺旋梯等分析各种楼梯的特点和适用场合1.3 楼梯的组成部分讲解楼梯的基本组成部分，包括踏步、扶手、栏杆等强调各部分的功能和重要性第二章：楼梯的设计和规划2.1 楼梯的设计原则介绍楼梯设计的基本原则，如安全性、舒适性、美观性等强调设计楼梯时需要考虑的因素2.2 楼梯的规划讲解楼梯的规划步骤和要点，包括确定楼梯的宽度、高度、踏步数等强调规划楼梯时需要考虑的建筑规范和标准2.3 楼梯的材料选择介绍楼梯常用的材料，如木材、金属、石材等分析各种材料的优缺点和适用场合第三章：楼梯的施工和安装3.1 楼梯的施工准备讲解楼梯施工前需要准备的工作，如测量、材料准备等强调施工前的准备工作的重要性3.2 楼梯的施工工艺介绍楼梯施工的基本工艺，如搭建踏步、安装扶手等强调施工过程中需要注意的细节和技巧3.3 楼梯的安装讲解楼梯的安装步骤和要点，包括踏步的安装、扶手的安装等强调安装楼梯时需要遵循的规范和标准第四章：楼梯的维护和保养4.1 楼梯的维护介绍楼梯维护的基本内容和重要性强调定期维护楼梯的必要性和方法4.2 楼梯的保养讲解楼梯保养的基本方法和技巧强调保养楼梯时需要注意的事项和细节4.3 楼梯的修复介绍楼梯修复的基本方法和步骤强调修复楼梯时需要考虑的因素和技巧第五章：楼梯的安全和事故预防5.1 楼梯的安全性强调楼梯安全性对于使用者的至关重要性5.2 楼梯事故的预防分析楼梯事故的原因和类型介绍预防楼梯事故的措施和注意事项5.3 楼梯应急措施讲解楼梯应急措施的重要性和必要性强调在紧急情况下使用楼梯的安全指南和应对方法第六章：楼梯的装饰和美化6.1 楼梯的装饰原则介绍楼梯装饰的基本原则，如和谐性、独特性、艺术性等强调装饰楼梯时需要考虑的因素6.2 楼梯的装饰方法讲解楼梯装饰的常见方法和技巧，如涂料、贴砖、挂画等分析各种装饰方法的适用场合和效果6.3 楼梯的美化设计介绍楼梯美化设计的基本思路和创意方法强调美化楼梯时需要注意的比例、线条和色彩搭配第七章：楼梯的案例分析和鉴赏7.1 楼梯的案例分析分析楼梯设计的成功案例，解析其设计理念和亮点强调从案例中学习和借鉴的重要性7.2 楼梯的鉴赏方法强调欣赏楼梯时需要注意的细节和特点7.3 楼梯的案例鉴赏展示一系列楼梯设计的经典案例，供学生欣赏和评价强调通过鉴赏提高对楼梯设计的理解和审美能力第八章：楼梯的创新和未来发展8.1 楼梯的创新趋势探讨楼梯设计的创新趋势和发展方向强调楼梯设计需要与时俱进，注重创新8.2 楼梯的未来技术介绍楼梯设计中应用的新技术和材料，如智能楼梯、透明楼梯等强调科技进步对楼梯设计的影响和推动作用8.3 楼梯设计的可持续发展强调楼梯设计需要考虑可持续发展的原则和方法探讨如何通过楼梯设计实现环保、节能和可持续发展目标第九章：楼梯的安全标准和规范9.1 楼梯的安全标准介绍国家和行业对楼梯安全的相关标准和规范强调遵守楼梯安全标准的必要性和重要性9.2 楼梯设计的规范要求讲解楼梯设计需要遵循的规范和要求强调设计楼梯时需要遵守的建筑规范和标准9.3 楼梯施工的验收标准介绍楼梯施工验收的相关标准和流程强调楼梯施工质量的重要性和验收的必要性第十章：楼梯的实战演练和综合应用10.1 楼梯设计的实战演练组织学生进行楼梯设计的实战演练，提高实际操作能力强调通过实战演练掌握楼梯设计的原则和方法10.2 楼梯施工的实际操作组织学生进行楼梯施工的实际操作，提高施工技能强调在实际操作中注意安全、质量和技术要求10.3 楼梯工程的综合应用强调楼梯工程在实际建筑中的应用和重要性探讨楼梯工程与其他建筑元素的协调和融合重点和难点解析重点环节1：楼梯的定义和功能楼梯作为一种常见的建筑元素，其定义和功能是理解楼梯设计、施工和维护的基础。
【房屋构造教案】楼梯和电梯课件
三角形踏步拼装后底面平整。实心三角形踏步自重较大，为 减轻自重，可将踏步内抽孔，形成空心三角形踏步。
L形踏步自重较轻、用料较省，但拼装后底面形成折板形，容 易积灰。L形踏步的搁置方式有两种：一种是正置，即踢板朝上 搁置；另一种是倒置，即踢板朝下搁置。
第七章
楼梯、电梯
第一节 楼梯的组成及形式
楼梯主要由梯段、 平台、栏杆、栏板及 扶手等部分组成。
梯段：每个梯段踏
步数≤18级，≥3级。
平台：分楼层平台
和中间平台（休息平 台）。
栏杆、栏板与Leabharlann 手：有一定刚度和安全度 的围护构件。
二.楼梯的形式
第二节 楼梯设计 一、楼梯的主要尺度
（一） 楼梯坡度和踏步尺寸
与台阶一样，坡道也应采用耐久、耐磨和抗冻性好 的材料，一般多采用混凝土坡道，也可采用天然石坡 道等。坡道的构造要求和做法与台阶类似，但坡道对 防滑要求较高。混凝土坡道可在水泥砂浆面层上划格， 以增加摩擦力，坡度较大时，可设防滑条，或做成锯 齿形。天然石坡道可对表面做粗糙处理。
第六节 电梯与自动扶梯
(一)踏步面层及防滑构造
楼梯踏步面层应便于行走、耐磨、防滑并易于清洁。踏 步面层的材料，视装修要求而定，一般与门厅或走道的 楼地面材料一致，常用的有水泥砂浆、水磨石、大理石 和缸砖等。
为防止行人使用楼梯时滑跌，踏步表面应有防滑措施，特别是
人流量大或踏步表面光滑的楼梯，必须对踏步表面进行防滑处理。
通常在踏步近踏口处设防滑条，防滑条的材料有金刚砂、马赛克、 橡皮条和金属材料等。也可用带槽的金属材料等包踏口，既防滑又
一字形踏步只有踏板没有踢板，制作简单，拼装后漏空、轻 巧，但容易落灰。必要时可用砖补砌踢板。
《楼梯与电梯》PPT课件
《楼梯与电梯》PPT课件
目录
楼梯的分类与组成 楼梯的细部构造 电梯 自动扶梯
楼梯的功用
楼梯成为现代住宅中。复式、错层和别墅以及 多楼层的垂直交通连接工具。但在当今居家装 饰风格越来越受人们所重视的同时，楼梯也成 为许多设计师笔下的一层之灵魂。时尚、精致、 典雅、气派的楼梯已不在是单纯的上下空间的 交通工具了，它融洽了家居的血脉，成为家居 装潢中的一道亮丽的风景点，也成为了家居的 一件灵动的艺术品。
库电梯、防爆电梯、矿井电梯、电站电梯、消防员用电梯等。
电梯—组成
曳引机（绞车） 导轨 对重装置 安全装置信 操纵系统 轿厢 厅门
电梯—设计要求
1． 井道顶部空间，当对重完全压实在缓冲器上时， 应同时满足以下三个条件： （1） 轿厢导轨长度应能 提供≥ 0.1+0.035V 2 (m) 的进一步制导行程。 （2） 井道顶部最底部件与轿顶站人空间底平面的垂直距离 ≥ 1.0+0.035 V 2 (m) 。 （3） 井道顶部最底部件与固 定在轿厢顶上的设备的最高部件之间的距离≥ 0.3+0.035V 2 (m) 井道顶部最底部件与导靴或滚轮， 钢丝绳附件和垂直滑动门的横梁或部件的最高部分之 间的距离≥ 0.1+0.035V 2 (m) 同时，轿厢上方应有一 个足够的空间，能放进一个不小于 0.5 米× 0.6 米× 0.8 米的距形体。
第五章 楼梯
四、楼梯的尺度
3、踏步尺度 （1）坡度：取决于踏步的高度与宽度 （2）踏步尺寸（高度与宽度），踏步宽度尺寸应与人脚的长 度相适应，280～300mm较为理想，一般不宜小于220mm。 踏步尺寸（步距）的计算公式： 2h+b=600-630mm 踏步的数量： N=H/ h 其中：H——层高 h——踏步高（踏步高度h=120～175mm，踏步宽度 b=250～340mm）。 一般b×h=300×150mm这一组数据是设计中常用数平台宽的计算 梯段宽： B=（A-C)/2 A—开间净宽 C— C—两梯段之间的缝隙宽， 考虑消防、安全和施工的要 求，C=60～200mm 平台宽D： D≥B 梯段长度：是指一个梯段的 投影长度 公式：L=b×（n－1）
四、楼梯的尺度
2、楼梯坡度 楼梯坡度的确定，应考虑到行走舒适、攀登效率 和空间状态因素。 梯段各级踏步前缘各点的联线称为坡度线。坡度 线与水平面的夹角即为楼梯的坡度（这一夹角的正 切称为楼梯的梯度）。 室内楼梯的坡度一般为20度-45度为宜，最好的 坡度为30度左右。楼梯坡度小于20°时，应采用坡 道形式，坡度大于45°时，则采用爬梯。
预制装配墙悬臂式钢筋混凝土楼梯用于嵌固踏步板的墙 体厚度不应小于240mm，踏步板悬挑长度一般≤1800mm。 踏步板一般采用L形带肋断面形式，其人墙嵌固端一般做成 矩形断面，嵌人深度240mm。
5、墙承式
预制装配墙承式钢筋混凝土楼梯系指 预制钢筋混凝土踏步板直接搁置在墙上的一 种楼梯形式，其踏步板一般采用一字形、L形 断面。
（4）栏杆扶手的转弯处理
上下栏杆连接有： 平顺连接、高低连接 扶手转弯连接有： 平弯头、斜弯头
（四） 楼梯的基础
楼梯的基础简称梯基。梯基的做法有两种： 一是楼梯直接设砖、石或混凝土基础；另一 种是楼梯支承在钢筋混凝土地基梁上 。
建筑构造 第五章 楼梯与电梯
平台梁 栏杆
楼层平台 楼层平台
楼层平台 楼层平台 楼层平台
楼梯的组成
精品课件
重庆大学建筑城规学院 建筑技术研究所绘制
5.1.2 楼梯的类型
1.按材料分
——钢筋混凝土楼梯、木楼梯、金属楼梯及组合材 料楼梯。
2.按位置分
——室内楼梯、室外楼梯。
3.按使用性质分
——主要楼梯、辅助楼梯、疏散楼梯及消防楼梯。
了解 楼梯尺寸的计算—以双跑平行楼梯为例，步
骤如下：
1、梯段宽度（a）与平台宽（D1、D2）的计算 梯段宽a：
a AC
A——开间净宽
2
C——梯井宽度，C=60-200mm
平台宽： 根据 D1≥a 、D2≥ a ，初取 D1、D2。
精品课件
建筑构造
2、踏步的尺寸(r、g)与数量(N)的确定
N=H/r
H—房屋层高
b+h≈450mm
h—踏步的高度
b+2h=600-620mm b—踏面的宽度
精品课件
建筑构造
3、梯段长度(L)计算 梯段长度取决于踏步数量(N) 当N已知后，对两段等跑的楼梯梯段长L为：
L=(N/2-1)g
g —踏面宽
4、验算是否满足D1+L+D2=B,（B—净进深） 如不满足则重新调整；
建筑构造
1.单跑直楼梯： 无中间平台，踏步数≤ 18 用于层高不大的建筑
○楼梯的形式
精品课件
9
2.多跑直楼梯：
○楼梯的形式
有中间平台，导向性较强
用于层高较大的建筑，多用于大厅
精品课件
10
3.平行双跑楼梯：
○楼梯的形式
缩短人流行走距离，节约面积
土木工程建筑装修第五章-楼梯与电梯1-3
解决方案：
改有长短跑楼梯 将楼梯底层设 计成“长短跑”，让第一跑的踏步数 目多些，第二跑踏步少些，利用踏步 的多少来调节下部净空的高度。
2.550
由12个踏步改为 17个踏步， 所以高度：
150*17=2550
下沉地面 在建筑室内外高差较大的 前提下， 局部降低平台下过道处地面标高。 例如室内外高差800mm。用下沉地面的 方法可以达到通行净高的要求，但却增加 了房屋的底盘高度，因而增加了工程造价。
4.楼梯平台的宽度
楼梯平台是楼梯段的连接，也供行人稍加休息之 用。所以楼梯平台宽度大于或至少等于楼梯段的宽 度，即规定了楼梯平台宽度取值的下限。
即：平台宽度分为中间平台宽度D1和楼层 平台宽度D2，平台宽度应大于或等于梯段宽 度。
对于平行和折行多跑类型的楼梯， 休息平 台宽度必须大于等于梯段宽度；对于直行多 跑楼梯，其中间平台宽度等于梯段宽度。
6.栏杆（或栏板）扶手高度
扶手高度是指踏面中心到扶手顶面的垂直距离。扶 手高度的确定要考虑人们通行楼梯段时依扶的方便。
一般室内扶手高度取900-1000mm；
托幼建筑中楼梯扶手高度应适合儿童身材，扶手高
度一般取600mm；但注意在600mm处设一道扶手， 900mm处仍应设扶手，此时楼梯为双道扶手。
踏步常用高度尺寸 踏步的高度，成人以150mm左右较适宜，不应高于
175mm。 踏步的宽度（水平投影宽度）以300mm左右为宜，不
应窄于260mm。 当踏步尺寸较小时，可以采取加做踏步檐或使踢面倾
斜的方式加宽踏面。踏口的挑出尺寸为20～25mm。见图 5.9。
3.楼梯段的宽度
楼梯段是楼梯的主要组成部分之一， 它是供人们上下通行的，因此楼梯的宽度 必须满足上下人流及搬运物品的需要。楼 梯段宽度的确定要考虑同时通过人流的股 数及是否需通过尺寸较大的家具或设备等 特殊的需要。
房屋建筑构造之楼梯和电梯培训教材(PPT151页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
第一节楼梯的类型、组成和尺度
6）折行多跑楼梯：指楼梯段数较多的折行楼梯，常见的 有折行三跑楼梯、四跑楼梯等。折行多跑式楼梯围绕 的中间部分形成较大的楼梯井。在有电梯的建筑中， 常在梯井部位布置电梯。
9）弧形楼梯：与螺旋楼梯不同之处在于它围绕一个较 大的轴心空间旋转，且仅为一段圆弧环。其扇形踏步 内侧宽度较大，坡度较缓，可以用来通行较多人流。
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
第一节楼梯的类型、组成和尺度
工程中，常按楼梯的平面形式进行分类。 根据楼梯的平面形式，可以将其分为以下几种： 1）直行单跑楼梯：指沿着一个方向上楼且无中间平台
的楼梯。一般用于层高比较小的建筑。 2）直行双跑楼梯：在直行单跑楼梯的基础上增设了中
间平台。 3）平行双跑楼梯：是指第二跑楼梯段折回和第一跑平
3楼梯与电梯
第五章 楼梯与电梯
第二节 楼梯组成与尺度
二、楼梯的尺度： 1.公共楼梯设计的一般规定（续）
楼梯的梯段下面的净高不得 小于2200； ● 楼梯的平台处净高不得小于 2000 ● 起止踏步前缘与顶部凸出物 内边缘水平距离≥300mm
●
第五章 楼梯与电梯
第二节 楼梯组成与尺度 二、楼梯的尺度： 2. 楼梯的平面表示法
第五章 楼梯与电梯
第五章 楼梯与电梯
• 研究对象：
楼梯—解决建筑物不同高差平面之间的垂直交通 台阶—设置于建筑物出入口或关联部分之间的踏 步及平台 坡道—用于替代楼梯或台阶的踏步高差，形成无 障碍通道
• 楼梯、台阶和坡道的坡度选择：
安全、舒适、经济、合理
第五章 楼梯与电梯
第一节 楼梯的类型和设计要求
• 基本要求： 1. 在建筑中应位置标志明显、便于到达 2. 应与建筑的出口关系紧密、连接方便，一般设置 直接对外出口 3. 应根据建筑内部人流的通行要求设置数部楼梯， 其数量和总宽度应满足建筑防火规范的要求 注意: 楼梯在空间构成方面的特殊功能
楼梯分类举例
第五章 楼梯与电梯
第二节 楼梯组成与尺度 一、楼梯的构成：
第五章 楼梯与电梯
第三节 楼梯构造 二、预制钢砼楼梯的施工工艺：
（二）小型构件装配 ● 将梯段分为斜梁及踏步板分别预制安装， 或斜梁随建筑物整体工艺施工完成后再 行安装踏步板 ● 装配式的踏步板有一字形、三角形、L形等 多种形式 ● 除了钢砼预制小构件外，多种材料混合使 用的装配式楼梯梯段使用非常广泛
第五章 楼梯与电梯
第三节 楼梯构造 一、楼梯的构成： （一）现浇钢砼楼梯梯段的构成
1. 板式梯段
●
将梯段作成带锯齿的平板，斜搁在平台梁 上，再由支座将荷载依次传递下去； ● 钢砼梯段的主筋沿梯段长向配置
楼梯-教案——精选推荐
楼梯-教案第五章楼梯第⼀节楼梯的组成、形式、尺度⼀、楼梯的组成1、梯段（梯跑）踏步数不超过18步，也不宜少于3 步。
2、楼梯平台：楼层平台、中间平台3、栏杆扶⼿⼆、楼梯形式1、直⾏单跑楼梯：直跑⽆中间平台2、直⾏多跑楼梯：直跑有中间平台3、平⾏双跑楼梯：上完⼀层回到原起步位置。
最常⽤的形式4、平⾏双分双合楼梯：两部平⾏双跑楼梯的组合，多⽤于办公建筑。
●平⾏双合楼梯：强调通过的引导关系；●平⾏双分楼梯：强调向上的引导关系。
5、折⾏多跑楼梯：形成较⼤梯井。
●多⽤于层⾼较⼤的公共建筑。
●少年⼉童使⽤的建筑不能采⽤，否则要有安全措施。
6、交叉跑楼梯（剪⼑楼梯）：●开敞楼梯：⼈流通⾏量⼤，且有多重⽅向选择。
●封闭楼梯：多⽤于⾼层住宅，但应分别带前室。
7、螺旋形楼梯：不能作为⼈流主要交通的楼梯和疏散楼梯。
8、弧形楼梯：⼀般不能作为疏散楼梯。
但同时满⾜以下条件可以作为疏散楼梯：●上下两步之间的平⾯夹⾓不超过10°；●每级离扶⼿25cm处的踏步深度超过22cm。
三、楼梯尺度1、踏步尺⼨常⽤踏步尺⼨：●公共建筑：150×300●住宅建筑：150×2802、梯段尺⼨●梯段宽度：公共建筑≥1300mm；住宅建筑≥1100mm●梯段长度：L=b×(n-1)3、平台宽度●楼层平台宽度≥中间平台宽度≥梯段宽度4、梯井宽度：⼀般不超过120mm5、栏杆扶⼿尺度●栏杆扶⼿⾼度是指踏步边线到扶⼿顶⾯的距离。
6、楼梯净空⾼度●平台梁下净⾼≥2⽶●梯段上空净⾼≥2.2 ⽶四、楼梯的正确表达1、楼梯的平⾯图1）、楼梯底层的表达—只有上梯段2）、楼梯中间层的表达—既有上梯段也有下梯段3）、楼梯顶层的表达—只有下梯段注意：楼层平台⼀定要表⽰栏杆。
2、楼梯的剖⾯图注意：●剖切位置的选择—必须选择梯段的纵向剖切；切忌从梯段横剖或从中间平台出剖切。
●剖视⽅向的选择—必须剖到⼀个梯段看到⼀个梯段；五、平⾏双跑楼梯间的尺⼨计算1、根据建筑的性质选定满⾜要求步⾼、步宽。
建筑构造第五章：楼梯
《建筑构造》上册－第五章 楼梯
楼梯例题二
【例2】 某住宅的开间尺寸为2700mm，进深尺寸为5100mm，层高2700mm，封闭式平面，内墙 某住宅的开间尺寸为2700mm，进深尺寸为5100mm，层高2700mm，封闭式平面，内墙 为240mm，轴线居中，外墙360mm，轴线外侧240mm，内侧120mm。室内外高差750mm，楼梯 240mm，轴线居中，外墙360mm，轴线外侧240mm，内侧120mm。室内外高差750mm，楼梯 间底部有出入口，门高2000mm。 间底部有出入口，门高2000mm。 【解】 1.本题为封闭式楼梯，层高为2700mm，初步确定步数为16步。 1.本题为封闭式楼梯，层高为2700mm，初步确定步数为16步。 2.踏步高度h＝2700÷16＝168.75mm，踏步宽度b取260mm。 2.踏步高度h 2700÷16＝168.75mm，踏步宽度b 260mm。 3.由于楼梯间下部开门，故取第一跑步数多，第二跑步数少的两跑楼梯。步数多的第一跑取9步， 3.由于楼梯间下部开门，故取第一跑步数多，第二跑步数少的两跑楼梯。步数多的第一跑取9 第二跑取7步。二层以上则各取8 第二跑取7步。二层以上则各取8步 4.确定梯段宽度B1，根据开间净尺寸确定。2700－2×120＝2460mm，取梯井为160mm， 4.确定梯段宽度B ，根据开间净尺寸确定。2700－ 120＝2460mm，取梯井为160mm， 梯段宽B 梯段宽B1＝(2460－160)÷2＝1150mm (2460－160)÷ 5.确定休息板宽度L2，取L2＝1150＋130＝1280mm。 5.确定休息板宽度L ，取L 1150＋130＝1280mm。 6.计算梯段投影长度，以最多步数的一段为准。 6.计算梯段投影长度，以最多步数的一段为准。 L1＝260×(9－1)＝2080mm 260×(9－1)＝ 7.校核 7.校核 进深净尺寸5100－ 进深净尺寸5100－2×120＝4860mm。 120＝4860mm。 4860-1280-2080-1280＝220mm， 这段尺寸可以放在楼层处) 4860-1280-2080-1280＝220mm，(这段尺寸可以放在楼层处) 高度尺寸：168.75× 高度尺寸：168.75×9＝1518.75mm 室内外高差750中，700用于室内，50用于室外。 室内外高差750中，700用于室内，50用于室外。 1518.75+700＝2218.75mm，大于2000mm可以满足开门及梁下通行高度至少在1950mm以上， 1518.75+700＝2218.75mm，大于2000mm可以满足开门及梁下通行高度至少在1950mm以上， 也基本符合要求。 8.画平面、剖面草图 8.画平面、剖面草图
教案《楼梯》(胡蝶) (修复的)
教案《楼梯》(胡蝶) (修复的)一、教学目标1. 让学生了解和掌握楼梯的基本结构、功能和设计原则。
2. 培养学生对楼梯安全和使用的意识。
3. 引导学生运用楼梯设计的基本原理，创作出具有创意和实用性的楼梯设计。
二、教学内容1. 楼梯的定义和功能2. 楼梯的组成部分3. 楼梯的设计原则4. 楼梯的安全使用5. 楼梯的创意设计三、教学方法1. 讲授法：讲解楼梯的定义、功能、组成部分和设计原则。
2. 实践法：引导学生进行楼梯设计的实践操作。
3. 案例分析法：分析楼梯设计案例，让学生了解楼梯设计的实际应用。
4. 讨论法：组织学生进行楼梯设计理念和方案的讨论。
四、教学准备1. 教学PPT：包含楼梯的图片、设计原则和安全使用知识。
2. 设计软件：如AutoCAD、SketchUp等，用于学生进行楼梯设计实践。
3. 设计材料：如纸张、画笔、剪刀等，用于学生进行手工设计。
4. 楼梯设计案例：选取一些楼梯设计案例，用于分析和讨论。
五、教学过程1. 导入：通过展示一些楼梯图片，引导学生思考楼梯的功能和设计原则。
2. 新课导入：讲解楼梯的定义、功能和组成部分。
3. 案例分析：分析一些楼梯设计案例，让学生了解楼梯设计的实际应用。
4. 设计原则讲解：讲解楼梯设计的原则，如安全性、舒适性、美观性等。
5. 设计实践：引导学生进行楼梯设计的实践操作，可以使用设计软件或手工设计。
6. 设计展示与讨论：学生展示自己的设计作品，进行互相评价和讨论。
7. 总结与反思：总结楼梯设计的要点和注意事项，引导学生思考楼梯安全使用的重要性。
六、教学评估1. 课堂参与度：观察学生在课堂中的积极参与程度，包括提问、回答问题和讨论。
2. 设计作品：评估学生在楼梯设计实践中的表现，包括设计创意、实用性和符合设计原则的程度。
3. 学生互评：组织学生互相评价对方的设计作品，以促进学生之间的交流和学习。
七、教学拓展1. 楼梯设计的不同风格：介绍不同风格的楼梯设计，如现代、传统、简约等，让学生了解并欣赏各种设计风格。
初中物理楼梯问题教案
初中物理楼梯问题教案教学目标：1. 理解楼梯问题的背景和实际意义；2. 掌握楼梯问题的基本概念和计算方法；3. 培养学生的实际问题解决能力和创新思维。
教学重点：1. 楼梯问题的基本概念和计算方法；2. 学生能够运用物理知识解决实际问题。
教学难点：1. 楼梯问题的复杂情境理解和建模；2. 学生能够灵活运用物理知识解决不同问题。
教学准备：1. 教室内的楼梯或图片；2. 计算器或纸笔。
教学过程：一、导入（5分钟）1. 引入楼梯问题的实际背景，例如登山运动员爬楼梯的情况；2. 提问学生对于楼梯问题的一些基本疑问，如楼梯的高度、台阶数等；3. 引导学生思考楼梯问题与物理知识的联系。
二、探究楼梯问题的基本概念（15分钟）1. 介绍楼梯问题的基本概念，如楼梯的高度、台阶数、步幅等；2. 通过实际测量或观察教室内的楼梯，让学生对于楼梯问题有更直观的认识；3. 引导学生思考楼梯问题的计算方法，如逐级爬升或一次性跳跃。
三、解决楼梯问题的计算方法（15分钟）1. 介绍楼梯问题的计算方法，如逐级爬升或一次性跳跃；2. 通过示例或分组讨论，让学生掌握计算方法的应用；3. 引导学生思考如何选择合适的计算方法，如根据身高、体重等因素。
四、应用楼梯问题解决实际问题（15分钟）1. 提供一些实际的楼梯问题情境，如登山运动员爬楼梯的情况；2. 引导学生运用所学的计算方法解决实际问题；3. 鼓励学生创新思维，提出不同的解决方案。
五、总结与评价（10分钟）1. 对本节课的学习内容进行总结，强调楼梯问题的基本概念和计算方法；2. 学生展示自己的解题过程和答案，进行互评和教师评价；3. 引导学生思考楼梯问题在实际生活中的应用和意义。
教学延伸：1. 引导学生思考楼梯问题的拓展应用，如楼梯设计的优化、楼梯运动的健康效果等；2. 鼓励学生进行楼梯问题的研究性学习，如调查不同场所的楼梯设计和使用情况。
教学反思：本节课通过引入楼梯问题的实际背景，引导学生探究楼梯问题的基本概念和计算方法，并应用所学的知识解决实际问题。
楼梯与电梯PPT学习教案
第15页/共56页
二、楼梯的尺度
（一）、楼梯段宽度
第16页/共56页
（二）、梯段净高及净空
第17页/共56页
第18页/共56页
（三）、梯段踏步数
为了适用和安全，每个梯段踏步一般不应 超过18步，也不应少于3步。
（四）、楼梯坡度和踏步尺寸关系
第42页/共56页
3、其他分类
有按单台、双台分；按交流电梯、直流电 梯分；按轿厢容量分；按电梯门开启方向 分等。
4、观光电梯
观光电梯是把竖向交通工具和登高流动观 景相结合的电梯，透明的轿厢使电梯内外 景观相互沟通。
第43页/共56页
第44页/共56页
（二）、电梯的组成 电梯是由机房、井道和地坑三部分组成。
2h+b＝s＝600-620mm
（五）、楼梯平台
楼梯平台包括楼层平台和中间平台两部分。
第19页/共56页
（1）、直跑楼梯中间平台深度应≥2b+h。 （2）、双跑楼梯中间平台深度应不小于梯
段净宽度。
第20页/共56页
第21页/共56页
（六）、梯井 所谓梯井是指梯段之间形成的空隙，此空
第52页/共56页
2、栏杆扶手
第53页/共56页
3、导盲块的设置
第54页/共56页
4、构件边缘处理
第55页/共56页
隙从顶到底层贯通。梯井宽度一般为60～ 200mm，当梯井超过200mm时，应在梯井部 位设水平防护措施。
第22页/共56页
三、楼梯间的类型以及尺度的确定
（一）、开敞楼梯间
开敞式楼梯间仅适用于11层及11层以下的单元式高层住宅，要求开向楼梯间 的户门应为乙级防火门，且楼梯间应靠外墙，并应有直接天然采光和自然通 风。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.3 楼梯的细部构造
5.3.1 踏步面层及防滑构造 1.踏步面层
踏步面层应当平整光滑、便于行走、耐磨性好并便于清洁。 踏步面层的材料一般与门厅或走道的搂地面相同，并满足室内 空间的整体装饰要求。常用的踏步面层有水泥砂浆、水磨石、 天然或人造石材、缸砖等。
2.防滑构造 常用的防滑措施是在踏步口做防滑条，如金刚砂、铁屑水 泥、塑料条、金属条、橡胶条、马赛克等。金属包口防滑条， 既可防滑又可对踏步边缘起保护作用。防滑条的长度一般为踏 步净长每边减去150㎜。
坡道：用于高差较小或有特殊需要时源自竖向联系。楼梯的设计要求 1.保证楼梯有足够的强度、刚度和整体稳定 性。 2.楼梯要有足够的宽度，合适的坡度，保证 通行顺畅，行走舒适。 3.选择合理的构造措施，方便施工。
4.保证楼梯造型美观，造价合理。
5.1 楼梯的类型和设计要求
5.1.1 楼梯的类型
1.按楼梯的材料分类
第五章 楼梯与电梯
第五章 楼梯与电梯
本章内容提要： 楼梯的类型和设计要求 钢筋混凝土楼梯 楼梯的细部构造 台阶与坡道 电梯及自动扶梯
•建筑物垂直交通的设施：
楼梯：用于楼层之间或高差较大时的竖向交通联 系。坡度较陡时称爬梯。
电梯：用于楼层之间的垂直联系。
自动扶梯：用于人流量较大场所。
台阶：解决室内外地面的高差。
g 式中： ――踏步宽度，≥260mm。
r ――踏步高度，一般不应大于180㎜。
S ―― 跨步长度。
踏步尺寸
常用适宜踏步的参考尺寸
建筑类型
踏步高（h） 踏步宽（b）
单位：㎜
医院（病人用） 剧院、食堂
住宅
学校、办公楼
幼儿园
156～175 250～300
140～160 280～340
120～150 260～300
楼梯的组成
楼梯梯段：由踏步组成，联系两个不同标高平台的 倾斜构件。梯段的踏步数应≤18级，但不宜少于3级。
平台：中间平台、楼层平台
栏杆扶手：梯段及平台边缘的安全保护构件。有一 定的装饰作用。 梯井：梯段之间形成的空档。
5.1.3 梯段的坡度
楼梯坡度：指梯段中各级踏步前缘的假定 连线与水平面之间的夹角。tanα=h/b α： 楼梯坡度
2.梁式楼梯
梁式楼梯的梯段两侧布置两根斜梁，每一级踏步为搁置在斜
梁上的板，斜梁支承在上、下平台梁上。梁式楼梯的荷载传递
路径是：荷载踏步梯段斜梁平台梁墙体（或柱）基础。 梁式楼梯也可在梯段的一侧布置斜梁，踏步一端搁置在斜梁 上，另一端直接搁置在承重墙上；个别梁式楼梯的斜梁设置在 梯段中部，形成踏步板向两侧悬挑的状态。
坡道的坡度一般在15°以下，若坡度在6°或 者说是在1:12以下的，属于平缓的坡道。坡道的 坡度达到1:10以上，就应采取防滑措施。
5.1.4 楼梯段及平台宽度 1.楼梯段的宽度
楼梯段的宽度取决于同时通过的人流数及搬运家具或担
架等特殊需要，应满足建筑防火规范要求。 非主要通行的楼梯，梯段的净宽度≥900㎜； 主要通行用的楼梯，楼梯段的净宽度至少应满足两个人相 对通行，两股以上人流同时通行时，楼梯段的宽度按每股人 流[550+(0～150)]㎜计算。 多层住宅楼梯段的最小宽度为1000㎜。 住宅套内楼梯的梯段净宽，当一边临空时，不应小于750 ㎜；当两侧有墙时，不应小于900㎜。
明步梯段的斜梁在踏步的下面，踏步完全突出；暗步梯段的
斜梁位于踏步两侧，遮挡住踏步。
5.2.2 预制装配式钢筋混凝土楼梯
1.小型构件装配式楼梯
小型构件装配式楼梯主 要有梁承式、墙承式、
悬挑式三种。
（1）梁承式楼梯 梁承式楼梯，是预制构件装配而成的梁式楼梯。
梁承式楼梯的基本构件：踏步板、斜梁、平台
优点：整体性好，刚度大能适用各种楼梯间平面和楼梯形式， 可充分发挥钢筋砼的可塑性。
缺点：需要现场支模，模板耗费较大，施工周期较长，混凝 土用量和自重大。
预制装配式钢筋砼楼板
优点：能够提高建筑工业化程度，施工进度快、受气候影 响小质量有保障。
缺点：施工时需要配套起重设备，投资较多、灵活性差。
5.2.1 现浇钢筋混凝土楼梯构造
（1）直行单跑楼梯 用于层高不大的建筑
（2）直行多跑楼梯
用于层高较大的建筑
（3）双分双合楼梯
常用作办公类建筑的主要楼梯
（4）剪刀楼梯
两个直行单跑楼梯 交叉而成的剪刀楼 梯，适合层高小的 建筑。
两个直行多跑楼梯 的剪刀楼梯，适用 于层高较大且有人 流多向性选择要求 的建筑。
楼梯的组成
5.1.2
墙承式构造特点
A、预制的踏步板搁置在两侧的墙上 B、由墙承担梯段荷载 C、踏步板受力为简支板，与平台梁无关 D、可以不设平台梁 楼梯井处必须设置承重墙，作为踏步板的支座，设置墙之 后空间感觉发生变化，阻挡了视线、光线，因此，在楼梯 井处墙体的适当部位设置洞口，以便瞭望。
（3）悬挑式楼梯
悬挑式楼梯有悬臂式和悬挂式两种。
㎜（轴线内侧为120㎜，轴线外侧为240㎜），平台
梁高300㎜。试设计一双跑并列式楼梯，要求出入 口设在楼梯平台下。
5.2
钢筋混凝土楼梯构造
楼梯按照构成材料的不同，可分为钢筋混凝土楼
梯、木楼梯、钢楼梯和用几种材料制成的组合材
料楼梯等几种。
目前钢筋混凝土楼梯主要有现浇和预制装配两大
类。
现浇钢筋混凝土楼梯是指楼梯段、楼梯平台等整体浇筑在 一起的楼梯。
如何调整
？
楼梯入口处净 高尺寸的调整
5.1.7 栏杆和扶手高度
扶手面至其所在剖面踏步面的垂直距离称为栏杆高度。
住宅、学校等建筑的楼梯栏杆高度不宜小于900㎜；在普 通栏杆上加装的儿童栏杆高度不应大于600㎜；室外楼梯栏杆 高度不应小于1050mm，高层建筑室外楼梯栏杆高度应不小 于1100㎜。
有钢筋混凝土楼梯、钢楼梯、木楼梯和其它材料的 楼梯。 2.按楼梯所处的位置分类
有室内楼梯和室外楼梯。
3.按楼梯的使用性质分类
有主要楼梯、辅助楼梯、疏散楼梯和消防楼梯。
4.按照楼梯间的平面形式分类
有开敞楼梯间、封闭楼梯间、防烟楼梯间。
5.按楼梯的平面形式分类
有单跑楼梯、双跑楼梯、三跑楼梯、剪刀式楼梯、 圆形楼梯、螺旋楼梯和爬梯等。
楼梯踏步由踏步面和踏步踢板组成，踏步尺寸
包括踏步宽度和踏步高度。
楼梯踏步的尺寸与梯段坡度有着直接的联系，
踏步的高度和宽度决定了梯段的坡度，而梯段坡
度又限制了踏步尺寸的选择。
.踏步的尺寸应根据人体的基本尺度来决定，可在一定
的范围内取值和调整。设计中可利用如下经验公式计算踏 步宽度和高度：
2r g s (600 ~ 630)mm
（3）将上下梯段错开一个踏步，这样可以保证扶手顺利连接，
但会增加梯段的长度。
5.4 台阶与坡道
5.4.1 台 阶 1.台阶的形式和尺寸
台阶顶部平台的宽度应大于所连通的门洞宽度， 一般至少每边宽出500㎜；室外台阶顶部平台的深 度不应小于1000㎜。 台阶的坡度较小，踏步的踏面宽度不应小于300 ㎜，踢面高度不应大于150㎜。 为防止室外台阶雨水倒流，台阶表面应做1％～ 2％的外排水坡。
①悬臂楼梯：将单个踏步板的一端嵌固于楼梯 间侧墙中，另一端自由悬空而形成的楼梯段。踏 步板的悬挑长度一般在1.2m左右，最大不超过 1.8m。踏步板的断面采用L形，伸入墙内的长度 不小于240mm。
该构造的楼梯不宜在地震区使用。 ②悬挂式楼梯：踏步板的另一端是用金属拉杆 悬挂在上部结构上。踏步板采用钢筋混凝土板， 也可用金属或木材制作。外观轻巧、安装复杂、 要求精度高。
梁和平台板。 踏步板断面形式见图
一字形、正反L形和三角形预制踏步都 可采用这种支承形式，根据踏步板形式的 不同，斜梁有矩形和锯齿形两种。
梁承式楼梯适应楼梯段宽度较大、荷 载较大、层高较大的建筑，适于在公共建 筑中使用。
预 制 梁 承 式 楼 梯
（2）墙承式
墙承式楼梯，是将预制的踏步板在施工过程中按顺序搁置 在两侧的墙体上，形成楼梯段。
1.平台板 平台板有带梁式和不带梁式，常采用预制钢筋砼 空心板、槽型板或平板。 2.楼梯段 楼梯段按其构造形式分为板式和梁式两种
（1）板式：为一整块带踏步的单向板，有实心和 空心之分。
（2）梁式：把平台梁和平台板制作成为一个构件 ，梁板形合成一个整体构件，一般比板式节约材料。
踏步板与梯斜梁连接
一般在梯斜梁支承踏步板处用水泥砂浆坐浆 连接。如需加强，可在梯斜梁上预埋插筋，与踏 步板支承端预留孔插接，用高标号水泥砂装填实。
梯斜梁或梯段板与平台梁连接
在支座处除了用水泥砂浆坐浆外，应在连接 端预埋钢板进行焊接。
梯斜梁或梯段板与梯基连接
在楼梯底层起步处，梯斜梁或梯段板下应作 梯基，梯基常用砖或混凝土，也可用平台梁代替 梯基。
现浇钢筋混凝土楼梯分为板式和梁式楼梯两种。
1.板式楼梯
板式楼梯的梯段是一块斜放的板，板的两端支承在上、下 平台梁上。其荷载传递路径是：荷载梯段板平台梁墙体 （或柱）基础。 梯段板的厚度与梯段跨度成正比，跨度较大的梯段会使梯 段厚度过大而不经济，板式楼梯一般适用于梯段水平投影 不大于3m的情况。 有时为了保证平台过道处的净空高度，可以在板式楼梯的 局部取消平台梁，形成折板楼梯。折板楼梯的跨度应为梯 段水平投影长度与平台深度之和。
2.台阶的基本要求
台阶设置应满足如下要求： （1）人流密集场所台阶的高度超过1.0m时，宜有 护栏设施。 （2）影剧院、体育馆观众厅疏散出口门内外1.4m 范围内不能设台阶。 （3）室内台阶踏步数不应少于2步。 （4）台阶和踏步应充分考虑雨、雪天气的通行安全， 应用防滑性能较好的面层材料。
楼梯坡度表示方法：比值法；角度法
