柴油机燃油喷射系统的工作原理及故障诊断
MTU4000系列柴油机共轨式喷射系统工作原理与故障分析
MTU4000 系列柴油机共轨式喷射系统工作原理与故障分析摘要：本文主要描述了MTU4000系列柴油机共轨式喷射系统的工作原理，就其在日常运行中柴油机出现的突然降速或自动熄火等故障做了分析，同时说明了这些故障的处理措施。
关键词：共轨式喷射系统分析措施MTU4000系列柴油机于1997年初推出，是全球极少数装有电子监控管理系统MDEC的柴油发动机，是世界首家应用共轨式喷射系统技术的大型柴油机。
共轨式喷射系统的运用代替了传统的波许泵系统，使发动机在极低的转速下也可得到高的喷油压力。
通过精确控制喷油定时、喷油量及喷油压力，改善了燃烧与排放，降低能耗及燃油系统零件受力。
1.MTU4000系列柴油机共轨式喷射系统工作原理MTU4000系列柴油机共轨式喷射系统主要有高压泵、共轨管、喷油器和电子控制装置（ECS-发动机控制系统），它把燃油的高压产生与喷射的定时、定量完全分开，其工作原理如图：整个系统由高压泵、蓄压器（公共油轨）、喷油嘴和电子控制装置组成。
高压泵是一个多缸径向柱塞泵，由柴油机通过齿轮机构传动，它将燃油供入各缸共同的、位于柴油机两侧的公共油轨中，油轨中压力可达120Mpa左右，这相当于在普通系统上的160Mpa-180Mpa的喷射压力。
每个气缸盖上装一个由电磁阀控制的喷油器，由高压油管将共用油管与喷油器相连通。
高压燃油在油轨中蓄势待发，一旦某一喷油嘴接通，燃油即进入喷油嘴喷入气缸。
油轨中燃油压力及喷油嘴开、闭的时刻决定了各缸的喷油量，这些都是电子装置控制。
电子装置通过装于油轨前的压力传感器感知系统中的压力。
而燃油是通过一节流阀进入高压泵的，在电子装置的控制下，通过对流量的节流实现对压力的调整。
喷油嘴则具有控制喷油开始、停止，从而控制喷油量以及调整着火延迟期喷油量等多项功能，这种喷油嘴如图所示，通过一个电磁阀使针阀上方泄压，然后由燃油压力把针阀打开。
着火延迟内的喷油量通过调节阀的开启速度加以控制，当控制阀泄流后，一个附加的液压阀开始动作，使针阀快速关闭，这种辅助（喷油嘴能分别调整开启、关闭的特性）动作极其精确。
柴油机喷油嘴工作原理
柴油机喷油嘴工作原理
柴油机喷油嘴是将燃油喷入燃烧室，使其与空气混合后实现燃烧的关键部件。
它的工作原理可以概括为以下几个步骤：
1. 压力调节：柴油机燃油系统通过高压泵将燃油加压，形成高压燃油供给给喷油嘴。
喷油嘴上的压力调节装置可以调整供给给喷油嘴的燃油压力，以适应不同工况的要求。
2. 燃油进入喷油嘴：经过压力调节的燃油通过喷油嘴的燃油通道进入喷油嘴内部，接触到喷嘴的喷孔。
3. 高压喷射：燃油在喷油嘴内部的喷孔处形成高压喷雾。
这是通过喷嘴内部的小孔和喷油嘴上的喷孔形成的，通常采用小喷孔细化燃油，以促进更好的混合和燃烧效果。
4. 喷油角度控制：喷嘴上的孔径和造型设计会对燃油的喷射角度产生影响，以确保燃油喷射方向与气缸内部的活塞、气缸壁等组件的相互作用产生理想效果。
5. 精确控制：现代柴油机喷油嘴通常配备了电控系统，能够根据发动机负载、速度和其他参数精确控制燃油的喷射量和喷射时机，以实现更有效的燃烧和性能。
通过上述工作原理，柴油机喷油嘴能够将燃油高压喷射进入燃烧室，实现与空气的混合，最终推动柴油机的工作。
柴油机燃油系统常见故障的分析与排除
0引言当柴油机燃油供给系统出现故障或问题时，维修人员应首先根据故障特征和常见伴随现象判断问题。
应立即解决可立即解决的问题，如果不能立即解决，应结合燃料供应系统的工作原理，找出问题所在后再进行全面修理。
操作人员还应了解柴油供应系统的常见故障，并且掌握判断和检查相应措施的实践经验。
1柴油机燃油供给系统常见的故障原因1.1发动机难以启动发动机难以启动，原因有两个：排气管启动时排烟不排气，排气管启动时灰色或白色烟雾：对于第一种情况，通常是因为空气过滤器堵塞，排气管不清，或管道漏水，空气进入油路，因此燃油供应达不到启动发动机需要；引起发动机不易启动的第二种情况主要是因为发动机温度过低，进气管堵塞；同时，燃油喷射泵的燃油供应和油缸内的压力太低；质量差将导致自燃条件差的大量白烟。
可以证明柴油直接排放而不会被燃烧。
1.2发动机动力不足缺乏动力通常表现在发动机均匀运转，没有高速现象和排气管排气。
当然，太少的特征还在于操作不均匀和排气管排气异常。
1.3粗加工的原因发动机粗加工的原因可归纳为以下几类：进气管堵塞或空气滤清器因进气不足而堵塞；注射时间太早或太晚，每次注射不均匀的柴油机模型都不合适。
1.4发动机因长时间操作使用而使稳定性降低包括燃料供应系统在油路中具有空气以使供油不稳定，油泵磨损不均匀，供油不均匀调速器调节不当，连接部柴油机燃油系统常见故障的分析与排除姚卉（烟台昌隆汽车配件有限公司，烟台265500）摘要:燃油供给系统是柴油机的核心。
柴油机主要故障，如启动困难、工作无力、运转不稳、工作粗暴、自动熄火等，都与柴油机燃油供给系技术状态有关。
减少燃油供给系故障，就能改善柴油机的工作状况。
燃油供给系统常见故障有漏油、油路系统进空气、油路无油、喷油泵供油不足或不供油、喷油泵供油不正时、喷油器故障等，我们需要知道这些故障对柴油机的正常工作的影响和产生的原因，以便工作中注意预防，发生了故障知道怎样去排除。
关键词:柴油机；燃料系统；常见故障一级保养即是我们通常所说的月度保养，当化工机械设备达到规定的维修保养时间后应当停工配合检修工作。
电控燃油喷射系统原理及故障诊断处理
关键词 电控燃 油喷射系统 工作原理 故障诊断
中图 分 类号 ： Ｕ４ ７ ２ ． ４
处理方法
文 献 标 识码 ： Ａ
ｌ电控 燃油喷射系统 的功能及组成
１ ． １ 电控 系统 的 功 能
电控系统 主要实现供 油速 率、喷油压力控制在 内的多项 目标控制 ， 包括怠速控制、 进气控制、 增压控制 、 排放控制 、 起 动控制 巡航控制、 故障 自诊断 、 失效保护、 发动机与变速箱的 综合控制 ，实行全方位集中控制 。燃油喷射控制 是电控系统 的主要功能之一。燃油喷射系统主要实现供油量控制、低油 压保护、 供油正 时控制、 供油速率与供油规律 的控制 、 喷油压 力 的 控制 、 增压 器 工 作 的保 护等 。 １ ． ２电控燃油喷射 系统 的组成 柴油机电控燃油喷射系统包括传感器（ 包括开关） 、 控制模 块 以及 执行 元 件 。 （ １ ） 传感器。传感器， 主要有油门位置、 发动机位置、 机油 温度 、 柴油温度、 车速 、 转速传感器等， 可监测汽车的运行状态 ， 并将监测结果转换成 电信号输入给控制模块组成 。 （ ２ ） 控制模块 。 控制模块， 即Ｅ Ｃ Ｕ， 根据各种传感器的输入 信号和内存程序计算出供（ 喷） 油量和供（ 喷） 油时刻， 并向执行元 件 发 出指 令信 号 。 （ ３ ） 执行元件 。 执行元件主要有喷油泵及喷油器控制元件， Ｅ Ｇ Ｒ阀 、 转速表、 故障 指 示灯 等 ， 执行Ｅ Ｃ Ｕ 的指 令 ， 控 制 和调 节 柴油机 的供油量、 供油正时、 增压器废气旁通阀、 Ｅ Ｇ Ｒ阀等 。 ２电控 燃 油 喷射 自诊 断系 统 ２ ． １电控燃油喷射 自 诊 断 系统的工作原理 （ １ ） 传感器故障的诊断原理： 燃油 喷射系统里传感器， 它 们持续 向电控单元输入信号。电控单元 内设的传感器信号监 测系统 ， 可判别输入信 号正常与否， 是否存在异常值 。 （ ２ ） 电控单元故障的 自诊断原理： 电子控制单元 ， 电子控 制单元根据传感器的送入信 号，确定满足发动机运转状态 的 燃 油 喷射 量 、 点 火 正 时 以及 怠 速 转 速 等 。 （ ３ ） 执行器故障的自诊断原理 ： 电控 单元 向执 行器发出指 令之后 ，各个执行器完成 相应 的动作 。读取故障代码需要先 进入 自诊断系 统，进入 自诊断测试状态 。制造厂和车型的不
玉柴CNG发动机电控燃油喷射系统故障诊断及排除
广西玉柴机器股份有限公司研制的满足国3标准的YC6G电控天燃气CNG单燃料发动机釆用的是H前国内外较先进的电控燃气喷射系统。
下面浅谈丫C6GCNG单燃料气体发动机电控燃气喷射系统的组成及故障的诊断排除。
1. YC6GCNG单燃料气体发动机工作原理及控制技术高压的压缩天然气从储气钢瓶出来，经过天然气滤清器过滤后，通过高压电磁阀进入高压减压器，高压减压器的作用是将高压的压缩天然气（工作压力200bar~30bar）经过减圧加热将压力调整至7bar~9bar o高压天然气在减压过程中山于减压膨胀，需要吸收大量的热量，为防止减压器结冰，须用发动机冷却液在减压器里对燃气进行加热。
经减压后的天然气进入电控调压器，电控调压器的作用是根据发动机运行工况精确控制天然气喷射量。
天然气与空气在混合器内充分混合，进入发动机缸内，经火花塞点燃进行燃烧，火花塞的点火时刻山ECM控制，氧传感器即时监控排气管内尾气的氧浓度，推算岀空燃比，ECM根据氧传感器的反馈信号和控制MAP及时修正天然气喷射量。
另外‘ECM对增压器的废气旁通阀的开度进行控制，使发动机的扭矩能满足使用要求。
图1 YC6G （CNG）单燃料气体发动机电控燃气喷射系统工作原理图增压压力的控制增压器能提供一个和负荷相对应的增压压力'而增压器的废气旁通阀可通过经过涡轮的排气来调整增压压力。
HDEPR系统利用废气旁通控制阀提供一个空气圧力，经过隔膜和推杆的推力传递来控制废气旁通阀的开度。
整车给废气旁通控制阀提供的空气压力应为23.5Psig,它有一个压力传感器监控着到隔膜的空气压力，这个压力需等于山ECM计算出来的WGP命令值。
通过对增压压力的控制，保证了发动机具有良好的扭矩曲线及良好的瞬态性能。
负荷的控制司机通过油门踏板传递一个电信号（油门位置命令）给ECM后，ECM将其转换成一个负荷白分比命令。
然后计算出要达到此负荷需要的MAP L1标和TI P忖标。
ECM控制电子节气门开度和废气旁通阀开度使实测的MAP值达到MA Ptl标。
柴油机高压共轨燃油喷射系统共3篇
柴油机高压共轨燃油喷射系统共3篇柴油机高压共轨燃油喷射系统1柴油机作为一种特殊的内燃机，具有功率大、经济性好、耐用等优点。
现在，在各类重型机械、车辆以及船舶中都广泛应用。
然而，柴油机在使用过程中，其燃料喷射系统一直是一项重要的研究课题。
过去的燃油电喷和机械泵喷嘴逐渐被淘汰，取而代之的是高压共轨燃油喷射系统，本文就来探索一下这个系统的工作原理和优点。
一、高压共轨燃油喷射系统的工作原理高压共轨燃油喷射系统是指通过高压油泵将燃油压制到高压下，然后通过共轨系统将燃油输送到喷油器，并实现喷油控制。
该系统由高压油泵、高压共轨、压力调节器、电控喷油器等部分组成。
其中高压共轨是系统的关键部分，其负责储存经过高压油泵压制的燃油，并向喷油器输送高压燃油。
通过电控器对喷油器的电磁阀进行开关控制，可使喷油器的燃油喷射量达到预期效果，从而实现精准喷油。
二、高压共轨燃油喷射系统的优点高压共轨燃油喷射系统相对于传统的电喷和机械泵喷嘴有许多优点：1. 节省燃油：高压共轨燃油喷射系统可实现精准喷油，避免了传统喷射系统中过多或过少喷油而导致的燃油浪费。
2. 噪音小：高压共轨燃油喷射系统具有较低的噪音水平，能够提升汽车的舒适性。
3. 排放低：通过高压共轨燃油喷射系统的精准喷油控制，燃油燃烧更加充分，大大减少了有害气体排放，符合现代环保要求。
4. 自适应性强：柴油机在运行时其燃油需求随着车速和负载等因素的改变而变化，高压共轨燃油喷射系统能够更精确地适应这些变化。
三、未来展望未来，随着高压共轨燃油喷射系统技术的不断升级以及制造成本的降低，其应用范围将不断扩大。
未来的柴油机燃油喷射系统不仅需要具备精准喷油、低噪音、低排放等诸多特点，还需要结合智能控制等先进技术，实现更加高效、安全、环保的燃油喷射系统。
同时，还需要进一步优化整个燃油系统的设计，提高燃油的利用率，以满足汽车燃油和环境保护等方面的需求。
结语：高压共轨燃油喷射系统是目前柴油机领域最为先进的燃油喷射系统之一。
柴油机电控燃油喷射系统的工作原理
柴油机电控燃油喷射系统的工作原理柴油机电控燃油喷射系统是一种现代化的燃油供给系统，它通过电控单元来控制燃油的喷射和供应。
其工作原理可分为传感器部分、电控单元部分和执行器部分。
首先，传感器部分是负责监测柴油机的工况和环境参数，例如转速、负荷、空气温度等。
传感器将这些参数实时传输给电控单元，以便后续的计算和控制。
接下来，电控单元是燃油喷射系统的核心。
它根据传感器传来的参数和预设的工作模式，通过内置的控制算法来确定最佳的燃油喷射量和喷射时间。
电控单元中还包含了一个存储器，用于存储各种不同工况下的喷射曲线和参数，以满足不同工况下的燃油需求。
最后，执行器部分是根据电控单元的指令来执行燃油喷射。
它包括喷油器和喷油泵。
当电控单元发送喷油指令时，执行器会将燃油从喷油泵中压力供应到喷油器中，并通过喷油器的喷油嘴将燃油以雾化的形式喷入气缸中。
喷油器的喷油量和喷油时间是通过控制喷油嘴的开启时间和喷孔的大小来实现的。
整个系统的工作原理可以归纳为：传感器监测并传输工况参数给电控单元，电控单元根据输入的参数选择最佳的喷油曲线和参数，再通过执行器控制喷油器实现燃油的喷射和供应。
与传统的机械喷油系统相比，柴油机电控燃油喷射系统具有很多优点。
首先，它可以根据不同的工况和负荷要求精确控制燃油的喷射量和喷射时间，提高燃烧效率，减少燃油消耗和排放物的生成。
其次，电控单元可以根据不同的工况和负荷要求灵活地调整燃油喷射参数，提高柴油机的动力性和响应速度。
此外，电控单元还可以进行自我诊断和故障监测，及时发现和修复系统的故障，提高柴油机的可靠性和稳定性。
总结来说，柴油机电控燃油喷射系统通过传感器、电控单元和执行器的协同工作，实现了对燃油喷射的精确控制，提高了柴油机的使用效率和环保性。
它是现代柴油机的重要组成部分，对于提高柴油机的性能和经济性具有重要的指导意义。
柴油机喷油泵原理
柴油机燃油喷射系统的工作原理及故障诊断一、柴油机的工作原理柴油发动机是一种压燃式发动机，压燃式发动机吸入气缸的是纯净的空气，并被压缩到很高的温度，柴油经喷射装置以高压喷入气缸并与高温空气混合着火燃烧，对外作功，从而将化学能转变为机械能。
柴油发动机的优点是：燃油消耗低，较低的有害废气排放。
柴油发动机有四冲程也有二冲程的，汽车使用的柴油机多为四冲程。
柴油机工作循环（四冲程）第一冲程活塞由上死点向下运动，将空气经打开的进气门吸入气缸，故而称之为进气冲程；第二冲程活塞由下死点向上运动，进、排气门关闭，气缸内的空气以14：1—24：1的压缩比被压缩，空气升温至800℃，在压缩行程结束时，喷油器以接近1500巴的压力将柴油喷入气缸。
该冲程称之为压缩冲程。
第三冲程在一定的发火延迟后，雾化的燃油与空气混合自行发火燃烧，气缸内空气压力迅速升高，推动活塞下行对外作功。
该冲程称之为作功冲程。
第四冲程活塞向上运动，排气门打开，燃烧的废气被子排出气缸。
该冲程称之为排气冲程。
二、发动机的构造发动机由：机体、曲柄连杆机构、配气机构、供给系、冷却系、润滑系、起动系组成。
三、燃油喷射系的工作过程 1、功用：按照柴油机的工作顺利及负荷的新变化，将清洁的柴油定时、定量、定压并以一定的空间状态雾化喷入燃烧室。
2、组成：由低压油路与高压油路两大部分组成。
低压油路：由燃油箱、滤清器、输油泵、低压油管等组成；高压油路：由喷油泵、高压油管、喷油器等组成。
3、燃油供给路线：柴油从燃油箱内被吸出，经油管进入输油泵，输油泵以一定的压力将柴油压送到柴油滤清器，经滤清器过滤后的清洁柴油输入到喷油泵，再经喷油泵增压，由高油管送到喷油器，喷油器将柴油雾化后喷入燃烧室中。
四、喷油泵 1、油泵的功用：按照柴油机不同工况，定时、定量、定压、敏捷地将柴油雾化喷入气缸。
2、油泵的种类：柱塞式喷油泵、分配式喷油泵、泵-喷油器、PT泵、滑套计量。
3、柱塞式喷油泵的工作原理：柱塞式喷油泵是通过与发动机的凸轮轴的旋转推动柱塞向上运动，在柱塞弹簧的弹力作用下柱塞向下运动。
柴油机电喷原理
柴油机电喷原理
柴油机电喷原理是指利用电子控制系统对柴油机进行燃油喷射的工作原理。
电
喷系统通过精确控制燃油的喷射时间、喷射量和喷射压力，实现了对柴油机燃烧过程的精准控制，提高了燃烧效率和动力性能，减少了废气排放和燃油消耗。
电喷系统由传感器、控制单元、执行器和喷油器组成。
传感器负责采集发动机
工作状态的信息，如转速、负荷、进气温度、进气压力等，控制单元根据传感器采集的信息计算出喷油的时机、量和压力，并通过执行器控制喷油器进行喷油。
在柴油机工作时，控制单元根据发动机工作状态的实时信息计算出喷油的时机
和量，通过执行器控制喷油器进行喷油。
喷油器内部的电磁阀受到控制单元的指令，打开或关闭喷油孔，从而控制喷油的时长和喷油量。
喷油器将高压燃油喷射到气缸内，与压缩空气混合并燃烧，驱动活塞做功。
电喷系统的工作原理是通过精确控制燃油的喷射时机、量和压力，使燃油充分
燃烧，提高燃烧效率，减少废气排放和燃油消耗。
传感器采集的信息经过控制单元的计算和处理，指令执行器控制喷油器进行喷油，实现对柴油机燃烧过程的精准控制。
电喷系统的优点是燃油经过高压喷射后充分雾化，易于燃烧，燃烧效率高，动
力性能好；喷油量、喷油时机和喷油压力可根据发动机工作状态实时调整，适应性强；废气排放少，燃油消耗低。
但是电喷系统也存在着复杂、成本高等缺点，维修难度大，需要专用的检测设备和技术。
总的来说，柴油机电喷原理是通过精确控制燃油的喷射时机、量和压力，实现
对柴油机燃烧过程的精准控制，提高了燃烧效率和动力性能，减少了废气排放和燃油消耗。
电喷系统是柴油机燃油系统的重要发展方向，将在未来得到更广泛的应用。
柴油机电喷工作原理
柴油机电喷工作原理
柴油机电喷工作原理是指通过电喷系统控制燃油喷射的方式实现柴油机的燃烧过程。
电喷系统主要由喷油泵、喷油嘴、传感器和控制单元组成。
首先，柴油从燃油箱通过燃油管进入喷油泵。
喷油泵是电喷系统的核心部件，其主要作用是将柴油高压供给喷油嘴。
喷油泵内部有一个可调节的柱塞，当柱塞在柴油的作用下向下运动时，柴油被压入到高压燃油管路中。
其次，高压燃油通过喷油嘴进入到气缸中。
喷油嘴上安装有一个电磁阀，当电控单元发出控制信号时，电磁阀打开，燃油喷射出喷油嘴形成雾化燃油。
然后，喷射的燃油会被气缸内的压缩空气形成的高温高压环境中点燃。
燃油的喷射时间和喷射量可以通过电控单元根据发动机工况及负荷要求来进行合理的调节。
此外，电喷系统还配备有各种传感器，例如氧气传感器、进气温度传感器、大气压力传感器等，可以测量并反馈给控制单元有关发动机工作状态的信息。
这些信息可以用于进行燃油喷射的精确控制，以达到提高燃油经济性和减少排放的目的。
综上所述，柴油机电喷工作原理是通过电喷系统将高压燃油喷射到气缸中，并在高温高压环境中点燃，实现柴油机的燃烧过程。
通过传感器和控制单元的配合，可以对燃油喷射进行精确控制，以提高发动机的燃油经济性和环境友好性。
浅析柴油发动机SCR系统工作原理及常见故障检修策略
内燃机与配件0引言柴油机的主要排放污染物包括颗粒（PM）和氮氧化合物（NOx）。
通过提升燃油喷射技术、优化缸内燃烧效果可以降低PM的排放。
高温、富氧是产生NOx的两大前提条件，为保证柴油机燃油经济性和动力性，SCR是目前作为有效降低NOx排放的关键技术手段。
随着国民经济的高速发展，对于环保理念的认知愈加深刻。
SCR系统伴随着柴油机在轻、重型载货汽车上的使用越来越普遍，加之当下的柴油发动机电控系统普遍采用CAN总线作为信号与指令传输的渠道，车载自诊断系统（OBD）在明确NOx排放超标的前提下将信号反馈给发动机控制单元，发动机控制单元在已设定的标准下会强制性限制发动机的输出功率和扭矩、故障灯点亮。
笔者在滇西德宏境内走访了十余家中小型规模的汽车修理厂，发现维修人员在柴油机SCR 系统引发的故障方面往往无从下手，甚至因为分析不准确导致误判误修的情况时有发生。
例如笔者所在地一家修理厂一起因SCR系统故障误判为喷油器问题，经过反复按技术标准校验、比对和装拆喷油器，结果故障依旧没有得到排除的案例。
因此，学习柴油机SCR系统的难点在于弄清楚其构造及相关部件的功能及控制原理，并把相关知识点连贯起来达到掌握工作原理的目标，才能在故障检测与诊断分析时做到有的放矢。
1柴油机SCR系统的构造及工作原理1.1SCR系统简介按有无压缩空气辅助将柴油机SCR系统分为气助式和非气助式两种。
国内以德国博世研发的非气助式SCR 系统为主，玉柴、潍柴、一汽解放、康明斯等主机厂都选择匹配博世的SCR系统，包括云南省的云内动力也在使用博世研发的SCR系统。
本文以目前大多数主机厂为满足“国VI”标准而配备的德国博世DeNOx5.3系统为主进行阐述。
1.2SCR系统组成SCR系统主要由尿素供给系统、喷射控制系统、监测系统、催化系统组成。
尿素供给系统：尿素箱（包含过滤器）、尿素供给模块（包括尿素泵）、换向阀、尿素供给管路。
气助式SCR系统还包括压缩空气系统；喷射控制系统：发动机（ECU）、喷射控制单元（DCU）；喷射系统：尿素液压管路、喷嘴；监测系统：尿素溶液加热控制单元（GCU）及加热部件、尿素液面位置传感器、排气温度传感器、NOx传感器等，也包括ECU和DCU；催化系统：SCR催化器（包含氨扩散混合气、催化转换器和消声器）。
柴油喷油器工作原理
柴油喷油器工作原理
柴油喷油器是一种用于发动机燃烧室内喷射燃油的设备。
它的工作原理如下：
1. 燃油供给：柴油从燃油箱通过燃油泵被送入高压油管。
高压油管将燃油输送到喷油器。
2. 压力累积：在高压油管中，燃油受到燃油泵的持续供压而逐渐增加压力。
这样可以确保喷油器在喷射过程中能够提供足够的燃油压力。
3. 压力调节：柴油喷油器内部有一个压力调节器，它通过控制喷油器的喷油压力来控制燃油喷射的强度。
通过调整压力调节器，可以改变喷油器的喷油量和喷射角度。
4. 喷油：当发动机的控制系统发送喷油指令时，喷油器内部的电磁阀会开启。
燃油被压力推动，通过喷孔被快速喷射到燃烧室内。
喷油的时间和喷油量由控制系统根据发动机的工作状态来决定。
5. 燃烧：喷射的燃油在燃烧室内与空气混合，并在高温高压环境下被点火燃烧。
这种燃烧过程产生的能量推动活塞运动，驱动发动机工作。
总体来说，柴油喷油器通过控制喷油量、喷油时间和喷油角度，以确保足够的燃油被喷射到燃烧室内，从而实现高效的燃烧和发动机的正常运行。
浅谈柴油发动机高压共轨电控燃油喷射系统故障的诊断
word浅谈柴油发动机高压共轨电控燃油喷射系统与故障诊断内容提要：柴油发动机高压共轨电控燃油喷射技术从结构上彻底改变了柴油发动机燃料供应方式，实现了高压喷射、准确控制、喷油压力与喷油过程分开，使柴油发动机经济性、排放性、动力性有了大幅提高，并在柴油发动机系统中广泛使用。
机械结构、电子控制、液压系统多种先进技术的综合运用，使系统的复杂程度、精细程度大大增加。
对使用维护提出了更高的要求。
了解、掌握高压共轨电控燃油喷射系统，对维修人员有着重要意义。
本文简单介绍了高压共轨电控燃油喷射系统，并根据自己的维修经验，结合案例分析总结了高压共轨电控燃油喷射系统故障诊断的根本思路。
关键字：高压共轨电控喷射诊断目录:一、柴油发动机高压共轨电控燃油喷射系统根本知识〔一〕柴油发动机高压共轨电控燃油喷射系统特点〔二〕柴油发动机高压共轨电控燃油喷射系统组成和工作原理二、电子控制系统工作原理和主要元件介绍〔一〕电子控制系统工作原理〔二〕电子控制系统主要元件介绍〔三〕电子控制系统设置三、燃油供应系统工作原理和主要元件介绍〔一〕燃油供应系统工作原理〔二〕燃油供应系统主要元件介绍四、案例分析——系统故障的诊断思路〔一〕案例分析〔二〕诊断思路小结五、完毕语参考文献浅谈柴油发动机高压共轨电控燃油喷射系统与故障诊断一、柴油发动机高压共轨电控燃油喷射系统根本知识〔一〕柴油发动机高压共轨电控燃油喷射系统特点柴油发动机高压共轨电控燃油喷射系统属于稳压式时间控制喷油系统。
在计算机控制技术、现代传感检测技术以与先进的喷油结构根底上，实现了喷射压力的产生和喷射过程彼此完全分开的供油方式。
彻底解决了容积式燃油泵喷油量、喷油压力受发动机转速负荷影响的问题，实现了较高的喷射压力，使柴油发动机经济性、动力性、排放性能均有了大幅提高。
同时采用先进的电子控制装置，配有高速电磁开关阀，使得喷油过程的控制十分方便，精度大为提高。
可控参数多，益于柴油机燃烧过程的全程优化。
柴油电喷发动机工作原理与维修
柴油电喷发动机工作原理与维修
柴油电喷发动机是一种新型内燃机，它采用电子控制的喷射系统，引入电子控制技术来实现燃油喷射量及其时间。
它使用隔热高压柴油作为发动机燃料，改变了传统热等级发动机对燃料要求、机械动作和运动学延迟的局限。
柴油电喷发动机工作原理：在放电子管出现正电荷脉冲时，放电子管电磁线圈产生磁场，引发电磁阀开关，它会控制喷油小嘴的喷射形式以及喷射的燃油量，依照电磁阀及柴油泵的设置及操作，把燃油压到燃烧室内，控制着燃料的量，形成电子控制的喷射系统，让发动机的转轴处的真空像气缸中进行压缩，这种压缩使得空气得到高压，当柴油喷射到高压空气内时，混合物填满了燃烧室，当此时火花助燃器爆发，则产生点燃柴油和空气的火焰，继而产生工作能量，能够有效提升发动机的输出功率，节省燃油。
柴油电喷发动机维修是指对柴油机发动机外壳、燃油系统、冷却系统、排放系统、发动机滑动件、机油、电喷系统等部件的检测、维护和维修工作。
为了保证柴油电喷发动机的可靠性和服役寿命，需要对发动机进行定期保养，更换发动机机油、润滑油，检查和清洁滤清器，检查燃油泵泄漏以及检查喷油系统一般是定期维修的必备工作。
此外，定期检测排气后处理系统内的安全性、氧气浓度和排放的污染物也是必要的。
柴油机喷油嘴工作原理
柴油机喷油嘴工作原理
柴油机的喷油嘴是发动机燃油系统中的重要组成部分，它起着将燃油喷射进气缸内的作用。
喷油嘴的工作原理可以简单地概括为以下几个步骤：
1. 燃油进入喷油嘴：燃油通过燃油泵被送入喷油器内部，喷油器的内部结构包括一个喷油针阀和喷孔。
燃油进入喷油器后，被存储在一个高压腔中。
2. 燃油压力增加：当活塞上升并到达喷油嘴时，燃油泵的压力将进一步增加，这会导致燃油压力在喷油嘴的高压腔中迅速升高。
3. 打开喷油针阀：燃油压力升高到一定程度时，它将克服喷油针阀上的闭合弹簧力量，从而使喷油针阀打开。
这种机制类似于一个阀门，控制燃油喷射的开始和结束。
4. 燃油喷射：当喷油针阀打开后，燃油被喷射到喷孔中，形成一个细小而高速的喷雾。
根据喷油器的设计，喷雾形状和喷射的角度也可能有所不同。
5. 喷油结束：当喷油针阀关闭时，喷射停止。
此时，燃油的压力将在喷油嘴中释放掉，并准备下一个喷油周期。
通过这样的工作原理，喷油嘴能够将燃油精确地喷射到气缸中，以实现燃烧和动力输出。
同时，喷油嘴还需要具备高压耐受、
燃油雾化良好等特点，以确保燃油能够有效地点燃并实现高效燃烧。
柴油喷油嘴原理
柴油喷油嘴原理
柴油喷油嘴是柴油发动机燃油系统中的关键部件之一，主要负责将高压燃油均匀细密地喷射到气缸内。
其工作原理如下：
1. 燃油供给：柴油燃油从燃油箱中经过燃油泵加压，通过高压管道输送至喷油嘴处。
2. 高压燃油：当柴油进入喷油嘴时，由于喷油嘴前有一高压环境，使得喷油嘴内的压力增加，燃油形成高压状态。
3. 高压油流控制：位于喷油嘴内的针阀可根据控制信号调整喷孔的开启程度，从而控制燃油流量的大小。
针阀通常由电磁线圈控制，通过磁铁激励产生吸合力来改变喷油嘴的喷油效果。
4. 喷射过程：当油管压力达到喷油嘴设定的喷油压力后，针阀被电磁线圈吸合，喷油孔打开，燃油由高压状态下的次要油孔通过主喷孔喷出，形成雾化效果。
5. 喷雾形成：由于喷油嘴内的燃油是高压状态，当燃油通过喷孔喷出时，由于气缸内的较低压力，燃油将迅速雾化成微小的颗粒，形成均匀细密的燃油雾化。
总之，柴油喷油嘴通过控制燃油流量和喷射时机，以及利用高压状态和雾化效果，实现将燃油喷射到气缸内的目的。
这样可以保证燃油燃烧的均匀性和有效性，提高柴油发动机的燃烧效率和动力输出。
柴油电喷发动机工作原理与维修
柴油电喷发动机工作原理与维修1.燃油供给：柴油通过燃油泵从燃油箱引入，经过燃油滤清器进行过滤，去除杂质。
然后进入高压油泵，高压油泵将燃油加压，以便喷射到喷油嘴中。
2.压力调节：在高压油泵的一侧，有一个增压调节阀，它通过一个连杆与喷油器连接。
当压力过高时，调节阀会打开，将多余的燃油返回到油箱。
3.喷油嘴工作：高压油泵将加压的燃油喷向喷油嘴。
喷油嘴内部设有一个喷油嘴针阀，在喷油时，针阀被顶开，燃油喷向燃烧室。
喷油时间和喷油量可以通过电控单元来控制。
4.点火：5.排气：燃烧后的废气通过排气门排出发动机。
1.油路检查：对燃油泵、喷油嘴和油路进行检查，确保燃油供给正常，没有漏油或堵塞的情况。
2.点火系统维护：保持点火系统的正常工作，检查电控单元的电线和连线是否松动或损坏，确保信号的正常传输。
3.气缸压力测试：对柴油机进行压缩测试，检查气缸的压力是否正常，以确保柴油的压缩燃烧。
4.机油更换：定期更换机油，清洗机油滤清器，保持机油的清洁和润滑性能，延长发动机的使用寿命。
5.清洗喷油嘴：定期清洗喷油嘴，以防止燃油喷射不畅或堵塞，影响燃烧效果。
6.故障排除：对可能出现的故障进行排查和修复，例如机油泵故障、喷油器堵塞等问题。
及时发现和解决故障，可以保证发动机的正常运行。
1.定期保养：定期对发动机进行保养，更换滤清器、机油等易损件，确保发动机的正常工作状态。
2.使用优质燃油：选择高质量的柴油，避免由于燃质不佳引起的故障和损坏。
3.正确操作：正确启动发动机，避免长时间的怠速运行，及时熄火。
4.温度控制：柴油电喷发动机在运行过程中需要保持适宜的温度，避免过热或过冷。
总之，柴油电喷发动机工作原理是通过燃油供给，喷射和压燃等步骤实现燃烧，维修需要进行油路检查、点火系统维护、压力测试、机油更换、清洗喷油嘴和故障排除等工作。
正确的维护和操作能够保证柴油电喷发动机的长期稳定运行。
电控燃油喷射系统的原理及故障分析
主要 由供 油量控 制 、 供 油正 时控 制 、 供 油速率 和 供 油规律 的控 制 、 喷油 压 力 的控 制 、 柴油机 低油压 保
运输 、 物料倒运以及其他保产活动中， 发挥了巨大 的
优势， 车辆 的运 力 凸显 、 动力超强、 经 济控 油 耗 等 优
点， 达 到 了广 大 司助人 员 的认可 。
在 享 用 新设 备 带 来新 体 验 的 同时 ， 车 辆 的维 修
及保养工作 ， 也同样让我们有 了新 “ 感 触” 。电控发 动机的车辆在使用 了一段时 间后 ， 经常出现油路系 统故障。经过维修人员检查 ， 发现有的是 因为司机
其作用是根据各种传感器的输人信号和内存程
模拟 信号 数字信号 蓄 电池 Ａ ／ Ｄ转换器 输入处理 电路 稳压 电路
件发出指令信号 ， 如图 １ 所示。 计算机 Ｃ Ｐ Ｕ
输
出
执
行
Ｒ ０ Ｍ Ｒ Ａ Ｍ
图 １ 控 制 模 块 组 成
电 路
兀 — — 件
第２ ９卷
第 ３期
甘 肃科 技
Ｇａ ｎ ｓ ｕ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎｄ Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ３
Ｖ ｏ １ ． ２ ９
． ３
２ ０ １ ３年 ２月
Ｆ ｅ ｂ ． ２ ０ １ ３
电控 燃 油 喷射 系统 的原 理及 故 障分 析
王 志宏
柴油机燃油系统的常见故障诊断与排除
①油箱内无油或存油不足； ②油箱开关未打开或油箱盖空气孔堵塞； ③油箱至喷油泵间管路堵塞； ④油箱至输油泵间管路中有漏气部位，使油路中进入空气； ⑤柴油滤清器或输油泵滤网堵塞； ⑥喷油泵溢流阀不密封； ⑦油路中渗进了水或使用的柴油牌号不对。
(2)属于高压油路方面的原因 ①喷油泵柱塞偶件磨损过甚，造成内泄漏大，使供油量 达不到起动时的需要； ②喷油泵油量调节机构卡滞，使柱塞不能转动或转动量 过小； ③出油阀密封不良，造成不供油或供油不足； ④喷油器针阀积碳或烧结而不能开启； ⑤喷油器针阀开启压力调整过高； ⑥喷油器喷孔堵塞； ⑦高压油管中有空气或接头松动。
1．故障现象 (1) 发动机产生有节奏的 ( 清脆的 ) 、类似金 属的敲击声，急加速时响声更大，排气管冒黑 烟； (2)气缸内发出低沉不清晰的敲击声； (3)敲击声没有节奏并冒黑烟。
2．故障原因 (1)喷油时间过早； (2)喷油雾化不良； (3)进气通道堵塞或空气滤清器堵塞； (4)各缸喷油不均； (5)喷油器滴油； (6)选用的柴油牌号不当。
①低压油路的故障诊断 a.若松开喷油泵放气螺钉，扳动手油泵，放气螺钉处 无油流出，说明油箱中无油或油路堵塞。 首先检查油箱中存油是否足够、油箱开关是否打开、油 箱盖空气孔是否堵塞。 若良好，可扳动手油泵试验。若拉手油泵拉钮时，明显 感到有吸力，松手后又自行回位，说明油箱至输油泵的油路 堵塞；若拉出手油泵拉钮时感觉正常，但压下去比较费力， 说明输油泵至喷油泵的油路堵塞，可检查柴油滤清器是否堵 塞。 如果上下拉动手油泵拉钮时，均无正常的泵油阻力，说 明手油泵失效，应检查手油泵进出油阀是否关闭不严等。在 寒冷地区严寒季节，柴油牌号选用不当或油中有水，容易造 成柴油凝结或油中的水结冰而堵塞油管。
3．故障诊断与排除方法
柴油机燃油系常见故障分析与排除
柴油机燃油系常见故障分析与排除1. 引言1.1 柴油机燃油系常见故障分析与排除柴油机燃油系统是柴油机的重要组成部分，直接影响着柴油机的工作效率和性能。
在柴油机的工作过程中，燃油系统常常会出现各种故障，影响柴油机的正常运行。
及时分析燃油系统的常见故障，并采取有效的排除措施是保障柴油机正常工作的关键。
本文将针对柴油机燃油系统常见故障进行分析与排除，包括燃油泵故障、燃油喷嘴堵塞、燃油滤清器堵塞、燃油压力过低、燃油泵压力调节不准、柴油质量不合格以及进气系统故障等七大类故障进行详细介绍。
通过本文的阅读，读者将能够全面了解柴油机燃油系统常见故障的原因和排除方法，有针对性地进行故障排除，并在日常维护中做好预防工作。
我们也将总结建议和未来发展方向，以及提出相关防范措施，为柴油机燃油系统的稳定运行提供参考和支持。
【以上内容为引言部分】2. 正文2.1 故障一：燃油泵故障燃油泵是柴油机中非常重要的组成部分，它的工作状态直接影响到柴油机的正常运行。
燃油泵故障是柴油机燃油系统中较为常见的问题之一。
燃油泵故障可能会导致柴油机无法正常启动、动力不足、油耗增加等一系列问题。
燃油泵故障的原因可能有很多，比如燃油泵内部零部件磨损严重、泵体密封不严、泵内部堵塞等。
当发现柴油机出现燃油泵故障时，应该及时进行检修或更换燃油泵，以免影响柴油机的正常运行。
在排除燃油泵故障时，需要注意以下几点：首先要检查燃油泵的进油口和出油口是否通畅；其次要检查泵内部零部件是否磨损严重，需要更换的要及时更换；另外要定期对燃油泵进行维护保养，确保其正常工作。
燃油泵故障是柴油机燃油系统中比较严重的问题，需要及时排除故障，以确保柴油机的正常工作。
只有对燃油泵进行定期检查和维护，才能有效预防燃油泵故障的发生。
2.2 故障二：燃油喷嘴堵塞燃油喷嘴堵塞是柴油机燃油系统常见的故障之一，通常是由于使用劣质柴油或长时间未清洗维护引起的。
当燃油喷嘴堵塞时，会导致燃烧不完全，功率下降，燃油消耗增加，甚至出现冒黑烟等现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油机燃油喷射系统的工作原理及故障诊断
一、柴油机的工作原理
柴油发动机是一种压燃式发动机，压燃式发动机吸入气缸的是纯净的空气，并被压缩到很高的温度，柴油经喷射装置以高压喷入气缸并与高温空气混合着火燃烧，对外作功，从而将化学能转变为机械能。
柴油发动机的优点是：燃油消耗低，较低的有害废气排放。
柴油发动机有四冲程也有二冲程的，汽车使用的柴油机多为四冲程。
柴油机工作循环（四冲程）
第一冲程活塞由上死点向下运动，将空气经打开的进气门吸入气缸，故而称之为进气冲程；
第二冲程活塞由下死点向上运动，进、排气门关闭，气缸内的空气以14：1—24：1的压缩比被压缩，空气升温至800℃，在压缩行程结束时，喷油器以接近1500巴的压力将柴油喷入气缸。
该冲程称之为压缩冲程。
第三冲程在一定的发火延迟后，雾化的燃油与空气混合自行发火燃烧，气缸内空气压力迅速升高，推动活塞下行对外作功。
该冲程称之为作功冲程。
第四冲程活塞向上运动，排气门打开，燃烧的废气被子排出气缸。
该冲程称之为排气冲程。
二、发动机的构造
发动机由：机体、曲柄连杆机构、配气机构、供给系、冷却系、润滑系、起动系组成。
三、燃油喷射系的工作过程
1、功用：按照柴油机的工作顺利及负荷的新变化，将清洁的柴油定时、定量、定压
并以一定的空间状态雾化喷入燃烧室。
2、组成：由低压油路与高压油路两大部分组成。
低压油路：由燃油箱、滤清器、输油泵、低压油管等组成；
高压油路：由喷油泵、高压油管、喷油器等组成。
3、燃油供给路线：柴油从燃油箱内被吸出，经油管进入输油泵，输油泵以一定的压
力将柴油压送到柴油滤清器，经滤清器过滤后的清洁柴油输入到喷油泵，再经喷
油泵增压，由高油管送到喷油器，喷油器将柴油雾化后喷入燃烧室中。
四、喷油泵
1、油泵的功用：按照柴油机不同工况，定时、定量、定压、敏捷地将柴油雾化喷入
气缸。
2、油泵的种类：柱塞式喷油泵、分配式喷油泵、泵-喷油器、PT泵、滑套计量。
3、柱塞式喷油泵的工作原理：柱塞式喷油泵是通过与发动机的凸轮轴的旋转推动柱
塞向上运动，在柱塞弹簧的弹力作用下柱塞向下运动。
柱塞在柱塞套内连续的往复运动实现了油泵的供油。
柱塞在柱塞套内作往复直线运动的同时，还可作旋转运动，柱塞的旋转运动完成了油泵的油量调节。

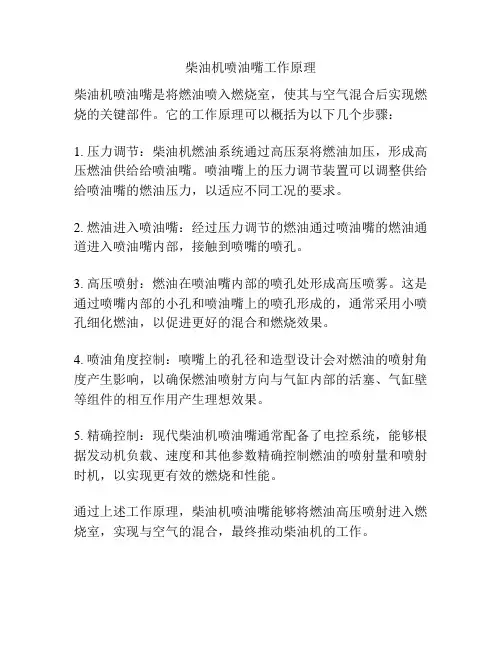

五、喷油器
1、喷油器的功用：将高压油泵送来的高压油，按设定的压力，以最佳的雾化状况喷
入燃烧室，与压缩空气充分的混合。
2、喷油的构造：由喷油器体、调压螺钉、调压弹簧、顶杆、针阀偶件等组成。
3、喷油的工作原理：当喷油泵工作时，高压柴油经高压油管，进入喷油器油道、针
阀体环形油道、直油道、直达压力室。
当压力室的油压力足以克服调压弹簧的预紧力和针阀偶件内的磨擦力时，针阀抬起，高压柴油就以高速以环形喷孔喷出。
喷出的柴油又撞击在针阀的倒锥体上，形成均匀细碎的倒锥形喷雾。
当喷油泵停止供油时，压力室内的油压骤降，针阀在调压弹簧的作用下迅速复位，密封锥体与锥座密封，喷油器停止喷油。
六、供油提前器
1、喷油提前角：柴油是在活塞到达上止点前的某个角度喷入燃烧室的，这个喷油时
间为喷油正时，此时相应的曲轴转角为喷油提前角。
2、供油提前角：喷油泵开始供油到活塞到达压缩上止点这段时间的转角。
3、供油提前角对发动机的影响：
1）供油提前角过大：工作粗暴、敲缸、燃烧不完全、冒白烟、功率下降、油耗大、起动困难、怠速不稳；
2）供油提前角过小：功率下降、油耗大、水温高、难起动、冒黑烟。
4、喷油泵供油提前角的调整：
1）改变喷油泵凸轮轴与曲轴的相对位置；
2）改变油泵与滚轮体的相对位置。
5、供油提前器的功用：使喷油泵的供油提前角随油泵转速的增加而自动增大，使柴
油机在不同的转速条件下有最佳的供油正时与之相适应，从而获得较好的动力性和经济性。
七、调速器
1、调速器的功用：根据柴油机的速度特性，分别在起动、怠速、超速等不同的工作
状况提供不同的喷油量，以保证柴油机正常平稳的工作，同时能灵敏地感觉到外界负荷变化所引起的柴油机转速的变化而自动调节控制齿杆的位置增减供油量，从而改变喷油泵的自然供油特性，改变柴油机的扭矩特性，以适应外界负荷的变化。
2、调速器的分类：
1）按调速作用范围可分为单极式、两极式、全程式、两极兼全程式、复合型调速器；
2）按工作原理可分为机械式、气动式、液压式、复合式、电子调速器。
3、机械式调速器的工作原理：调速器的感应件（飞锤或钢球）随凸轮轴旋转，受到离心力作
用向外飞开，并通过一系列的弹簧和杆件机构与油泵的油量调节拉杆相连接，在不同的转速下都能保持某一位置的平衡，以提供恒定的供油量使发动机转速不变。
当发动机负荷减小时，转速将上升，感应件离心力增大，通过杆件机构带动油量控制拉杆减小供油量，并重新达到一个新的平衡点，保持稳定的转速，负荷增大则相反，柴油机就是这样因外界阻力的变化而不断地产生不平衡，这种不平衡以转速波动的形式被调速器的感应件所感受，并立即产生适当的反应来改变柴油机的共油量，以建新的平衡。
八、燃油喷射过程中出现的故障现象及诊断
1、喷油泵不供油：
1）低压油路不供油，如油箱中无油或出油口堵塞、柴油滤清器堵塞、油路不密封而漏油、有空气进入形成气阻等；
2）输油泵失效而不输油；
3）柱塞弹簧折断，使柱塞无法回位吸油，从而导致油泵不能泵油；
4）柱塞因燃油有杂质或表面被拉伤而卡死在柱塞套内，使柱塞不能回位；
5）柱塞与柱塞调节臂配合松动，或调节臂球头从拉杆调节叉槽中脱出；
6）挺柱体卡死在壳内的上行位置，使柱塞不能下行吸油；
2、喷油器喷油很少或喷不出油：
1）喷油嘴积炭严重或柴油不清洁而堵塞；
2）喷油压力调得过高或针阀卡死在针阀体内的关闭位置；
3）顶杆严重磨损或顶杆内的小钢球漏装或丢失；
4）喷油器调压弹簧折断，或针阀与针阀体配合间隙过大，造成喷油无压力；
5）针阀体座与喷油器体的接合面不平，有沟痕或喷油嘴紧帽扭紧力矩不够，致使高压柴油严重泄漏。
3、供油提前角不准确：
1）人为安装调整不准确；
2）柱塞偶件、出油阀偶件磨损严重，配合间隙增大，压油过程中燃油回漏严重，造成供油提前角度变小；
3）喷油泵出油阀弹簧太松或太紧，影响出油阀的开启时间，使供油提前角变大或变小；
4）凸轮轴凸轮磨损严重，导致柱塞滚轮体接触凸轮的时间延迟，供油提前角变小；5）喷油泵凸轮轴弯曲变形，导致柱塞滚轮体接触凸轮的时间发生变化，供油提前角变大或变小；
6）有关传动件如提前器损坏而松动，花键轴套松动或错位，接盘三颗固定螺栓松动。
