概述现代交换技术PPT课件
多速率电路交换
多速率电路交换的基本思想是采用电路 交换中时分复用TDM原理，允许同时以多种 不同速率来进行电路交换，以支持各种速率 的业务
➢完全多速率电路交换 ➢改进型多速率交换
32
完全多速率电路交换
33
改进型多速率交换
设置多个基本速率
n1
复
复
用
用
/
n2
/
分
分
路
路
n3
控制
控制 信息
问题：电路实现，复杂，不灵活
（3）信息透明传输。
电话通信网采用电路交换方式。
电路交换适合于实时性、恒定速率的业务。
16
数据 业务
数据通信具有很强的突发性， 峰值比特率和平均比特率相差较大; 数据业务对时延没有严格的要求， 但需要进行无差错的传输.
17
报文交换
存储转发方式：源端将数据封装为报文，
发送给相连的交换节点，交换节点将报文暂
宽窄带接入
SG TMG UMG PSTN
UMG PLMN/3G50
软交换技术
NGN实现了将网络中的业务功能与 控制功能分开，而软交换是NGN中的 关键技术，位于NGN的控制层，实现 了控制功能，而业务功能由业务层设备 完成，NGN的另外两层分别是承载层 和接入层，分别完成了信息传输和用户 终端接入的功能。
再采用存储转发方式，将分组送到目的端。
19
分组交换和报文交换的时延
报文交换的时延
分组交换的时延
20
分组交换
（1）统计时分复用，动态分配带宽；
（2）完善的网络协议和复杂的差错控制； （3）提供面向连接和无连接。
不适合对实时性要求较高的话音业务，而适 合突发（burst）和对差错敏感的数据业务。
《现代交换原理》PPT课件
19
分组交换（PS：Packet Switching）
采用存储转发方式的分组交换与报文交换 的不同在于：分组交换将用户要传送的信息分 割为若干个分组（packet），每个分组中有 一个分组头，含有可供选路的信息和其他控制 信息。
精选课件ppt
20
分组交换和报文交换比较
报文交换的时延
分组交换的时延
接口
网
接口
中
继
接口
线
控制系统
精选课件ppt
48
电信交换的基本技术
互连技术
交换网络的拓扑结构、选路策略、控制机理、多播方 式、阻塞特性、故障防卫
接口技术
模拟用户接口、数字用户接口、模拟中继接口、数字 中继接口
信令技术 用户信令、局间信令
控制技术
控制系统的结构方式、处理机间的通信方式、多处理
机结构
精选课件ppt
精选课件ppt
11
交换节点的基本功能
交换节点可控制的接续类型： 本局接续、出局接续、入局接续、转接接续
交换节点必须具备的基本功能： 能正确接收和分析从用户线或中继线发来的呼叫
信号、地址信号 能按目的地址正确地进行选路以及在中继线上转
发信号 能控制连接的建立与拆除
精选课件ppt
12
交换节点接续类型图示
精选课件ppt
29
分组交换协议
分组交换基于X.25协议，该协议包含了3层，第一层 物理层，第二层数据链路层，第三层分组层，对应于OSI 模型的下三层。
X.25分组层 网络层
3
LAPB 数据链路层 2
物理层
物理层
1
精选课件ppt
30
分组交换协议
X.25
现代交换技术第2章电路交换技术PPT课件
Page 21
• 由于用户话音信号在经数字传输之前就 已数字化，故传到交换局的话音信号不必 再进行D/A转换，即可直接经数字中继接 口进入数字交换网络进行交换。
• 远端用户级也可称为远端模块。
Page 22
2．选组级 3．中继接口
（1）模拟中继器。
Page 23
图2-6 模拟中继器功能方框图
Page 24
• 时间接线器主要由信息存储器（IM， Information Memory）和控制存储器 （CM，Control Memory）组成，如图215所示。
Page 51
Page 52
图2-15 T接线器的组成和工作原理
• 信息存储器用来暂时存储要交换的脉码 信息，故又称“缓冲存储器”。 • 控制存储器用来寄存脉码信息的时隙地 址，又称“地址存储器”。
Page 68
• 这是一种较为典型的网络。
（1）TST交换网的组成。 （2）T-S-T的工作原理。
Page 69
Page 70
图2-19 TST网络结构示意图
图2-20 TST网络的组成和工作原理
Page 71
2．多级数字交换网络
• 当要求交换网络的规模更大时，可以采 用以下4种典型的多级数字交换网络。
（3）主备用方式。
Page 41
图2-12 主备用方式结构图
3．处理机之间通信
• 数字程控交换机普遍采用多处理机的分 散控制方式。 • 为了完成呼叫处理、维护和管理任务， 通常需要多台处理机协同工作。
Page 42
• 因此，采用怎样的通信方式，在很大程度上 影响着系统的处理能力和控制系统的可靠性。 • 选择一种合理、高效和可靠的多处理机通信 方式是设计控制系统时必须考虑的问题。
• 由于用户话音信号在经数字传输之前就 已数字化，故传到交换局的话音信号不必 再进行D/A转换，即可直接经数字中继接 口进入数字交换网络进行交换。
• 远端用户级也可称为远端模块。
Page 22
2．选组级 3．中继接口
（1）模拟中继器。
Page 23
图2-6 模拟中继器功能方框图
Page 24
• 时间接线器主要由信息存储器（IM， Information Memory）和控制存储器 （CM，Control Memory）组成，如图215所示。
Page 51
Page 52
图2-15 T接线器的组成和工作原理
• 信息存储器用来暂时存储要交换的脉码 信息，故又称“缓冲存储器”。 • 控制存储器用来寄存脉码信息的时隙地 址，又称“地址存储器”。
Page 68
• 这是一种较为典型的网络。
（1）TST交换网的组成。 （2）T-S-T的工作原理。
Page 69
Page 70
图2-19 TST网络结构示意图
图2-20 TST网络的组成和工作原理
Page 71
2．多级数字交换网络
• 当要求交换网络的规模更大时，可以采 用以下4种典型的多级数字交换网络。
（3）主备用方式。
Page 41
图2-12 主备用方式结构图
3．处理机之间通信
• 数字程控交换机普遍采用多处理机的分 散控制方式。 • 为了完成呼叫处理、维护和管理任务， 通常需要多台处理机协同工作。
Page 42
• 因此，采用怎样的通信方式，在很大程度上 影响着系统的处理能力和控制系统的可靠性。 • 选择一种合理、高效和可靠的多处理机通信 方式是设计控制系统时必须考虑的问题。
现代交换原理概论PPT课件
（二）交换式通信网
1
6
2
1
6
2
5
开关
3
5
设备
3
4 4
N2问题变成了N条用户线，由交换机组成的交换式通
信网容易组成大型网络。
《现代交换原理 》
电子信息工程学院
1.1交换与通信网
（二）交换式通信网
用户交换机
市话交换机
汇接交换机
用户线
中继线
交换式通信网组网示意图
《现代交换原理 》
电子信息工程学院
1.1交换与通信网
(1) 实现独立于交换节点的控制逻辑。 (2) 实现对交换节点业务控制。 (3) 提供智能化、个性化、差异化服务。
基本业务的呼叫建立、执行控制在交换节点实现，但很 多新的电信业务则转移到业务节点中。
《现代交换原理 》电子信息工程学院 1.1.2 通信网的定义与构成
（三）通信网的类型
按信号方式划分：模拟通信网和数字通信网。
通信网是以交换节点为核心构建的，为了实现信息传递， 各交换节点必须拥有当前网络的拓扑结构信息（网络地 图）。 节点包含路由表、转发表（可选）、交换模块（空分型、 共享型等）和控制信令（路由交换信令、转发表建立信 令、端到端连接信令）。
《现代交换原理 》
电子信息工程学院
1.2.1 交换技术概述 问题：
按服务区域划分：本地/长途或LAN/WAN。
按业务类型划分：电话通信网(PSTN、PLMN)、数据通 信网(X.25 、FR 、Internet) 。
按服务对象划分：公用通信网和专用通信网。
按活动方式划分：固定通信网和移动通信网。
《现代交换原理 》
电子信息工程学院
1.1.2 通信网的定义与构成
现代交换原理概论PPT
组成
控制部分主要由中央处理器、存 储器和输入/输出接口等组成。
功能
控制部分的主要功能是接收和处 理各种指令，根据指令的要求协 调各个部分的工作，实现交换机 的各种交换和控制功能。
输入/输出部分
作用
输入/输出部分负责提供人机交互的界面，实现交换机与外部设备 的连接和通信。
组成
输入/输出部分主要由各种类型的接口和控制设备组成，如键盘、 显示屏、打印机等。
电路交换的资源利用率较低，因为通 信链路在数据传输结束后仍会保留， 造成资源浪费。
电路交换的优点
电路交换能提供稳定的通信质量，适 用于实时、连续的数据传输，如电话 通信。
分组交换原理
分组交换原理概述
分组交换是一种动态分配通信链路资源的交换方式， 将数据分割成多个小段，每一段称为一个分组。
分组交换的优点
功能
输入/输出部分的主要功能是接收用户的输入指令和显示交换机的 状态信息，同时向外部设备发送相应的输出信号。
04
交换机的软件系统
操作系统
01
操作系统
操作系统是交换机软件系统的基础，负责管理硬件和软件资源，提供统
一的接口供上层软件使用，实现多任务并发处理和任务调度。
02
实时操作系统
实时操作系统是交换机软件系统的核心，具有实时性、可靠性和稳定性
采用分布式架构，实现负载均衡和容错能力，提高系统可用性和可 靠性。
数据同步
实现多节点间的数据同步，保证数据一致性和完整性。
跨平台兼容
支持多种操作系统和设备平台，实现跨平台的无缝数据交换。
THANKS FOR WATCHING
感谢您的观看
随着用户数量的增加，人工交换的效率低下、错误率高等问题逐渐凸显，无法满足大规模通信需求。

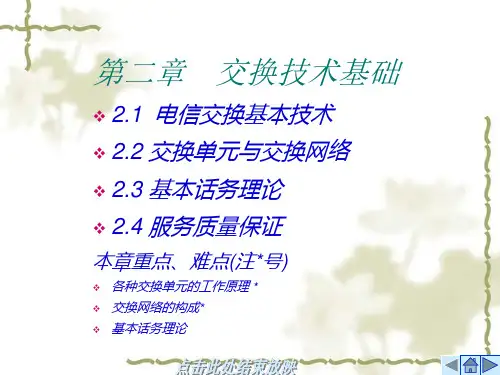

现代交换技术第2章PPT课件
E=T阻/T总 ❖ 按呼叫计算的呼损B 表示呼叫损失的概
率
B=C损/C总
❖ 按负载计算的呼损H （忙时） H=A损/A入
呼叫处理能力
❖ BHCA (最大忙时试呼次数) 在保证规定的服务质量标准前提下,处理机
在最忙单位时间内处理的最大呼叫次数.
2.4 服务质量与服务保障
电话通信网服务质量
❖ 接续质量 是指用户通信被接续的速度和难易程度. 用接续呼损和接续时延衡量.用服务等级来规定
❖ IM存储器按存储单元顺序读出。
S型时分接线器
❖ S型时分接线器是空间型接线器(space switch)， 其功能是完成“空间交换”。即在一根入线中，可 以选择任何一根出线与之连通。
1 S型接线器的基本组成
❖ S型接线器由m×n交叉点矩阵和控制 存储器组成。在每条入线i和出线j之间都 有一个交叉点Kij，当某个交叉点在控制 存储器控制下接通时，相应的入线即可 与相应的出线相连，但必须建立在一定 时隙的基础上。
2
31
CM
读出控制方式的T接线器
❖ 话音存储器中每个存储单元内存入的 是发话人的话音信息编码，通常是8位编 码。话音信息编码按顺序写入。
❖ 中央处理机CPU根据用户要求，向控 制存储器发出“写”命令，将控制信息 写入控制存储器。存储的是读出地址。
❖二、写入控制方式
❖ T接线器采用写入控制方式时，如图 2.4所示，它的信息存储器IM的写入受控 制存储器控制，它的读出则是在定时脉 冲的控制下顺序读出。
❖ 话音存储器（SM）用于暂存经过PCM编码 的数字化话音信息，由随机存取存储器 （Random Access Memory，RAM）构成。
❖ 控制存储器（CM）也由RAM构成，用于 控制话音存储器信息的写入或读出。
率
B=C损/C总
❖ 按负载计算的呼损H （忙时） H=A损/A入
呼叫处理能力
❖ BHCA (最大忙时试呼次数) 在保证规定的服务质量标准前提下,处理机
在最忙单位时间内处理的最大呼叫次数.
2.4 服务质量与服务保障
电话通信网服务质量
❖ 接续质量 是指用户通信被接续的速度和难易程度. 用接续呼损和接续时延衡量.用服务等级来规定
❖ IM存储器按存储单元顺序读出。
S型时分接线器
❖ S型时分接线器是空间型接线器(space switch)， 其功能是完成“空间交换”。即在一根入线中，可 以选择任何一根出线与之连通。
1 S型接线器的基本组成
❖ S型接线器由m×n交叉点矩阵和控制 存储器组成。在每条入线i和出线j之间都 有一个交叉点Kij，当某个交叉点在控制 存储器控制下接通时，相应的入线即可 与相应的出线相连，但必须建立在一定 时隙的基础上。
2
31
CM
读出控制方式的T接线器
❖ 话音存储器中每个存储单元内存入的 是发话人的话音信息编码，通常是8位编 码。话音信息编码按顺序写入。
❖ 中央处理机CPU根据用户要求，向控 制存储器发出“写”命令，将控制信息 写入控制存储器。存储的是读出地址。
❖二、写入控制方式
❖ T接线器采用写入控制方式时，如图 2.4所示，它的信息存储器IM的写入受控 制存储器控制，它的读出则是在定时脉 冲的控制下顺序读出。
❖ 话音存储器（SM）用于暂存经过PCM编码 的数字化话音信息，由随机存取存储器 （Random Access Memory，RAM）构成。
❖ 控制存储器（CM）也由RAM构成，用于 控制话音存储器信息的写入或读出。
现代交换技术光交换技术83页PPT
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
1
寄
傲
，
审
容
膝
之
易
安
。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
现代交换技术光交换技术
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
1
寄
傲
，
审
容
膝
之
易
安
。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
现代交换技术光交换技术
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
现代交换技术课件(第一章 概述2)
20
现代交换技术
分组交换
分组交换（Packet Switching）是数据通 信的一种交换方式。它利用存储—转发的方式 进行交换。基于异步时分复接。 分组交换也包括三个主要工作：接收分组； 存储分组；转发分组 分组交换工作方式 数据报方式（无连接） 虚电路方式（面向连接：虚连接）
21
现代交换技术
14
现代交换技术
软件
呼叫处理程序：用于处理用户的呼叫，完成接续
过程中的各项功能要求。 执行管理程序： 执行管理程序：用于安排，调度各程序的执行时 间。 障碍处理及诊断程序： 障碍处理及诊断程序：用于查找及处理硬件发生 的故障。 运转管理程序： 运转管理程序：用于日常的维护管理工作。
15
现代交换技术
模 拟 交 换 机
交换机的控制功能由硬件和软件共同完成
PAM PCM ∆M 交换 机
18
现代交换技术
按控制系统分 集中控制 分布控制 按功能分布 按等级分布 按空间分布
19
现代交换技术
二、按交换方式分类
电路交换
基于同步时分复接，其要点是面向连接。 (电路交换每次呼叫包括三个主要阶段：建立连接；保持 连接；拆线)
现代交换技术23电路交换分组交换面向连接atm交换分组交换无连接复用方式同步复用统计复用统计复用统计复用统计复用带宽分配固定带宽动态带宽动态带宽动态带宽动态带宽最小较大不定连接方式面向连接面向连接面向连接面向连接无连接差错控制信息单元长度固定可变可变固定可变最佳应用话音批量数据lan互连多媒体短数据交换技术特点的比较
3
现代交பைடு நூலகம்技术
图1.9 电路交换呼叫接续过程
4
现代交换技术
1.2.3
现代交换技术课件第七章ATM交换
信元的传输和处理
传输方式
ATM信元采用异步传输方式，通过统计复用实现高带宽利用率。
处理流程
信元的处理包括信元复用、交换和去复用等步骤，其中交换是ATM网络的核心功能。
信元的交换和路由
交换方式
ATM交换机采用存储转发方式进行 信元交换，通过高速缓存存储信元并 实现快速交换。
路由选择
根据信元头的路由信息，ATM交换机 选择合适的输出端口将信元转发至目 的地。
移动通信网络
无线传输环境
移动通信网络面临无线传输环境的挑战，ATM技术能够提供可 靠的无线传输解决方案。
灵活的接入方式
ATM技术可以支持多种接入方式，如DSL、Cable Modem等， 满足不同用户的需求。
高效的资源管理
ATM技术采用高效的资源管理机制，能够实现动态的带宽分配 和流量控制，提高网络性能和资源利用率。
信元交换
将信元从一个交换单元转移到另一个交换单元，完成 信元的交换和路由。
01
ATM交换关键技 术
信元格式与信元头
信元格式
ATM信元采用固定长度的53字节，其 中48字节用于用户数据，5字节用于 信元头。
信元头
信元头包含多个字段，如VPI（虚通 道标识符）、VCI（虚通道连接标识 符）、PTI（优先级和类型标识符）等 ，用于标识和路由信元。
ATM交换单元
交换单元
ATM交换机的基本组成单 元，负责信元的交换和路 由。
输入/输出模块
负责将信元接入交换机或 从交换机送出。
控制单元
负责信元的路由选择和交 换。
ATM交换原理
信元识别
通过信元头的VPI/VCI字段识别不同的虚通道和虚路 径。
路由选择
现代交换原理(全套课件488P)
…… 9
现代交换原理
第1章 概论
1.2 通信交换的基本技术
三、信令技术
任何通信网的正常通信都必须有信令来控制。在交换式通信网 络中，要使终端、交换机和传输系统协同运行，要实现任意用户之 间的呼叫连接并完成交换功能，以及要维持网络本身的正常运行， 都必须在信令的控制下有条不紊地进行。 信令过程是予以规范化的一系列协议。 针对各种不同的具体通信系统，可以有不同的信令过程及信令 方式。 不同角度划分： 1）用户信令与局间信令 2）随路信令与共路信令 3）监视信令、地址信令和维护管理信令
本书将主要介绍一些典型或先进的交换技术，具体包括：电路 交换、数字程控交换、分组交换和帧中继、ATM交换、多层交换以及 光交换。考虑到软交换作为下一代网络的核心技术，也将介绍软件 换技术。另外，鉴于交换网络及信令技术是交换技术的核心组成， 也将以独立章节专门介绍该两方面的内容。
15
现代交换原理
第1章 概论
6
现代交换原理
第1章 概论
1.2 通信交换的基本技术
一、接口技术
交换机一般都具有用户接口和中继接口，分别对应用户线和中 继线。 主要作用： 1）一方面将来自终端或其它交换机的各种传输信号转换成统一的 交换机内部工作信号，并按信号的性质分别将予以规范化的信令传 送给控制模块，将用户消息传送给互连网络，以便控制模块或互连 网络进行处理或接续 2）另一方面是将来自于交换机的信令或用户消息转换成适合用户 线或中继线传输的信号并通过这些线路发送出去。 针对处理的信号性质、不同类型的交换机所具有的接口技术也不完 全相同。
7
现代交换原理
第1章 概论
1.2 通信交换的基本技术
二、互连技术
交换机一般都具有互连网络（或称交换网络），任务是实现任 一入线与任一出线之间信号的接续互连 。 互连技术主要包括： （1）拓扑结构 交换网络都具有一定的拓扑结构。对于不同的交换机，其交换 网络的拓扑结构要依据交换方式、服务质量等因素来确定。拓扑结 构可分为时分结构、空分结构、时空分混合结构等。 （2）选路策略 对于具有多级空分拓扑结构的交换网络，一入端和一出端之间 在该网络内部可能存在多条并行通路，所以也需要为一个呼叫请求 选择一条合适的通路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
