职业企业网搭建比赛试题
定西市第四届“天翼杯”中职学生技能大赛企业网搭建与应用题目
企业网搭建与应用技能竞赛试题
比赛时间：180分钟
1、网络配置与操作系统安装（满分60分）
（1）选择一台计算机作为服务器，并安装相应操作系统，完成基本网络配置（网卡均已安装，只需设置）。
（2）按照所给拓扑结构图，连接所有的网络设备并保证互通性（IP地址段不做限制）。
（3）填写下表信息：
2、网络服务器的搭建（满分40分）
（1）配置Web服务器，并在Web服务器上建立简单网站（应包含浏览、下载链接等），可以再计算机1和计算机2上打开连接实现浏览、下载等。
（2）配置Ftp服务器，并在计算机1和计算机2上实现文件的上传、下载等。
企业网搭建试题
计算机应用技能大赛试卷企业网络搭建及应用注意事项1．检查硬件设备、网线头和Console线等的数量是否齐全，电脑设备是否正常。
2．自带双绞线制作和验证测试工具。
3. 禁止携带和使用移动存储设备、运算器、通信工具及指定参考书之外的其他任何资料，每组只允许同时使用1根Console线。
4．比赛过程中请及时保存配置以免断电丢失，操作完成后不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密码，统一下发用于递交报告的U盘和试卷均请留在考场。
5．赛场准备的比赛所需要竞赛设备、竞赛软件和竞赛材料等不要带离或移动。
竞赛环境硬件环境软件环境项目简介某著名科技集团公司总部设在北京市，由于业务发展的需要，准备在上海和广州分别设置分公司，为了实现快捷的信息交流和资源共享，需要构建一个跨越三地的集团网络。
总公司有销售部、营销部、市场部和管理部四个部门，上海分公司设有销售一部和销售二部，广州分公司设有销售三部。
总公司采用单核心的网络架构，采用双出口的网络接入模式，使用防火墙接入互联网络，互联网采用2M的接入链路，使用路由器接入城域网，与两个分公司分别相连，城域网申请二条4M的专用线路，为了实现快捷的信息传递和公司业务的需求，允许SOHO办公和出差的员工能够方便、快捷、安全的访问总公司内网服务器群。
总公司与广州分公司的网络都采用OSPF动态路由协议，上海分公司采用的RIPv2动态路由协议，并通过专用线路学习到分公司路由信息，实现网络的畅通。
广州办事处的网络结构采用无线网络架构，采用无线控制器与无线接入点来实现。
而上海办事则采用二层交换做为核心，其内部有两个子网。
拓扑结构具体的拓扑结构如下图所示：计算机应用技能大赛试卷企业网络搭建及应用5 / 12地址规划基础架构请根据下表和网络拓扑图，将所有连接起来。
应用系统竞赛题目网络搭建（500分）无线搭建（100分）服务器架设（400分）在服务群中使用3台物理计算机，每台物理计算机使用VirtualBox 安装2个虚拟计算机；在接入层中使用1台物理计算机，使用VirtualBox 安装2个虚拟计算机；具体要求如下所述：域控制器（50分）FTP服务器（100分）✧WEB服务器（40分）✧DHCP服务器（100分）✧Mail服务器（30分）✧备份DNS服务器（40分）✧✧。
最新 职业院校技能竞赛企业网络搭建与应用项目试题
计算机应用技能竞赛
企业网络搭建与应用项目竞赛样卷
网络互联的拓扑结构如图1所示，请按图示要求（按TIA568B标准自制网线）完成相关网络设备的连接与设置：
图1
技术要求：
一、网络设备调试
1．拓扑结构如图1所示，PC_1（Windows Server 2008）,PC_2(Linux)，PC_3（Windows Server 2008）、PC_4(Windows XP)。
2．设置每台设备远程登录密码、console密码、特权密码分别指定为star。
3．使用动态路由协议ospf实现内网互通。
能使PC_3与内网互访。
4．只容许工作时间使用MSN，MS访问端口如下。
UDP方式：169.89.75.201，8000端口；TCP方式：169.89.70.98，433端口（工作时间8:30~12:00和14:30~18:00）。
5．禁止内网访问Internet的ftp访问。
6．禁止内网使用BT下载，BT server常用端口10000以上。

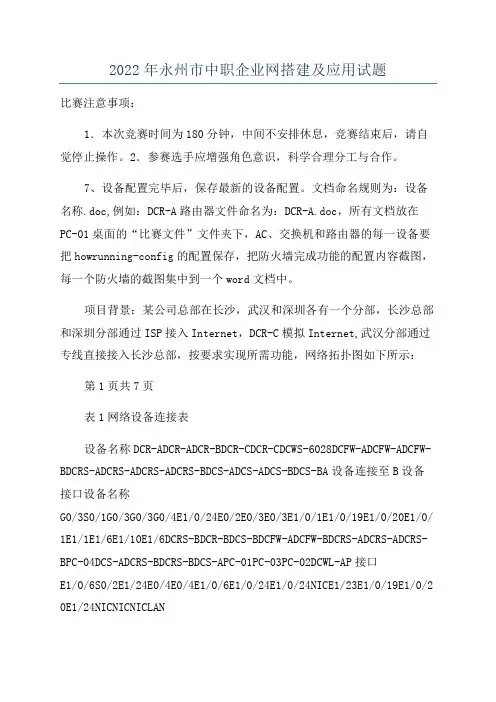

2022年永州市中职企业网搭建及应用试题
2022年永州市中职企业网搭建及应用试题比赛注意事项：1．本次竞赛时间为180分钟，中间不安排休息，竞赛结束后，请自觉停止操作。
2．参赛选手应增强角色意识，科学合理分工与合作。
7、设备配置完毕后，保存最新的设备配置。
文档命名规则为：设备名称.doc,例如：DCR-A路由器文件命名为：DCR-A.doc，所有文档放在PC-01桌面的“比赛文件”文件夹下，AC、交换机和路由器的每一设备要把howrunning-config的配置保存，把防火墙完成功能的配置内容截图，每一个防火墙的截图集中到一个word文档中。
项目背景：某公司总部在长沙，武汉和深圳各有一个分部，长沙总部和深圳分部通过ISP接入Internet，DCR-C模拟Internet,武汉分部通过专线直接接入长沙总部，按要求实现所需功能，网络拓扑图如下所示：第1页共7页表1网络设备连接表设备名称DCR-ADCR-ADCR-BDCR-CDCR-CDCWS-6028DCFW-ADCFW-ADCFW-BDCRS-ADCRS-ADCRS-ADCRS-BDCS-ADCS-ADCS-BDCS-BA设备连接至B设备接口设备名称G0/3S0/1G0/3G0/3G0/4E1/0/24E0/2E0/3E0/3E1/0/1E1/0/19E1/0/20E1/0/ 1E1/1E1/6E1/10E1/6DCRS-BDCR-BDCS-BDCFW-ADCFW-BDCRS-ADCRS-ADCRS-BPC-04DCS-ADCRS-BDCRS-BDCS-APC-01PC-03PC-02DCWL-AP接口E1/0/6S0/2E1/24E0/4E0/4E1/0/6E1/0/24E1/0/24NICE1/23E1/0/19E1/0/2 0E1/24NICNICNICLAN表2.设备IP地址分配表设备设备名称DCR-A设备接口G0/3S0/1S0/2G0/3.1G0/3.2G0/3G0/4VLAN100SVIVLAN82SVIVLAN81SVIVLAN 80SVIVLAN101SVIVLAN83SVIVLAN81SVI第2页共7页IP地址192.168.30.1/29192.168.6.1/30192.168.6.2/30192.168.1.254/24192.1 68.2.254/24202.202.33.1/30202.202.100.1/30192.168.100.2/30192.16 8.82.1/29192.168.81.1/24192.168.80.1/24192.168.101.2/30192.168.3 0.2/29192.168.81.2/24路由器DCR-BDCR-CDCRS-A三层交换机DCRS-B2022年永州市网络搭建及应用试题VLAN80SVI192.168.80.2/24E0/2192.168.100.1/30防火墙1DCFW-AE0/3192.168.101.1/30E0/4202.202.33.2/30防火墙2DCFW-BE0/3192.168.200.254/24E0/4202.202.100.2/30无线控制器DCWS-6028VLAN82SVI192.168.82.2/29DCS-A管理地址二层交换机VLAN80SVI192.168.80.3/24DCS-B管理地址VLAN2SVI192.168.2.2/24无线APDCWL-AP管理地址LAN192.168.2.3/24服务器Win2022NIC192.168.81.3/24Linu某NIC192.168.200.2/24PC-01NIC192.168.80.4/24PC机PC-02NIC192.168.1.0/24(自动获取)无线客户端Wifi用户NIC192.168.1.0/24(自动获取)技术要求：一、网络设备连接与配置(50分)1、物理连接与IP地址划分（共4分）1)按照网络拓扑图制作欠缺的网线，并连接设备。
中职生技能大赛企业网模拟题和答案(三)
VLAN20
12.1.2.1/24
S3760-A
VLAN50
12.1.5.1/24
S3760-B
VLAN10
12.1.1.2/24
S3760-B
VLAN20
12.1.2.2/24
S3760-B
VLAN50
12.1.5.2/24
FTP服务器
PC
12.1.5.10
DC/DNS服务器
PC
12.1.5.11
三、竞赛需求
1、路由器RSR-20-A需求（28分）
基本功能（2分）
配置IP地址
路由功能（10分）
配置OSPF路由协议，配置路由重分发，使全网互通
安全功能（8分）
配置PPP协议，配置CHAP验证，此路由器为验证方，口令为123456.
NAT功能（8分）
配置NAT，内网中的VLAN10、VLAN20能够通过地址池（99.1.1.3～99.1.1.5/28）访问互联网；内网中的VLAN30、VLAN40能够通过地址池（99.1.1.6～99.1.1.8/28）访问互联网；
配置ACL实现VLAN30、VLAN40只有上班时间（周一至周五的9:00-18:00）才可以允许访问互联网；
3、交换机S3760-A需求（20分）
基本功能（4分）
配置IP地址、配置VLAN信息
路由功能（4分）
配置OSPF路由协议，使全网互通
优化功能（5分）
配置RSTP协议，设置此交换机为生成树根。
接口功能（4分）
将接口fa0/1~7加入到VLAN10；将接口fa0/9~20加入到VLAN20；
5、交换机S2026F需求（11分）
基本功能（2分）
最新中职技能大赛企业络搭建及应用试题
中职大赛计算机应用技能竞赛
（企业网络搭建及应用）试题
参赛说明：操作完成后，自己决定离场时间，试卷在原位反而朝上放置
组别：_________机器号：___________比赛时间：____________离场时间：____________
学校：____________________________考生姓名：_______________成绩：_______________
一、注意事项：
1、检查硬件设备、网线头和Console线等的数量是否齐全，电脑设备是否正常。
2、禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
3、操作完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密码，试卷留在考场。
4、赛场准备的比赛所需要竞赛设备、竞赛软件和竞赛材料等。
5、竞赛时间为180分钟
二、竞赛环境：
硬件环境：
软件环境：
竞赛需求
一系统要求（70分）
网络要求
1、路由器RSR20-04A需求（4分）
2、路由器RSR20-04B需求（6分）。
企业网搭建试题
张掖市中职学校技能大赛规程与试题项目企业网搭建及应用一、竞赛项目张掖市技能大赛企业网搭建及应用技能比赛二、竞赛内容和方式1.竞赛内容和时间利用大赛组织方提供的计算机及网络设备搭建虚拟平台，实现路由器、三层交换机、二层交换机的连接及配置并按要求组建企业网。
竞赛时间为180分钟。
2.本竞赛项目以组为参赛单位，每二人组成代表队，比赛结果评定代表队名次。
三、比赛环境中小型企业有两个部门：销售部（Vlan 10）与行政部（Vlan 20），同部门之间采用二层交换网络相连；不同部门之间采用单臂路由方式互访。
企业有一台内部web服务器，承载着内部网站，方便员工了解公司的即使信息。
局域网路由启用多种路由协议（静态路由、动态路由协议），并实施路由控制、负载均衡、链路认证、访问限制等功能，企业有一条专线接到运营商，用以连接互联网，采用frame-relay封装，需要手工设置dlcl与ip的映射。
由于从运营商只获取到一个公网IP地址，所以企业员工上网需要做NAT网络地址转换。
五、注意事项1.参赛选手必须提前10分钟入场，入场时要携带参赛证件和身份证。
迟到超过30分钟不得入场。
2.参赛队抽签确定比赛机位。
3.请按照一下比赛环境，检查比赛中使用硬件设备、网线和console 线等设备、材料和软件是否齐全，计算机设备是否能正常使用。
4.禁止携带和使用移动存储设备、运算器、通信工具及参考资料5.操作过程中需要及时保存设备配置。
比赛过程中，不要关闭任何设备，不要拆、动硬件连接，不要对任何设备添加密码。
6.比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。
7.仔细阅读比赛试卷，分析网络需求，按照试卷要求，进行设备配置和调试。
8.参赛队须按照程序提交比赛结果，裁判员在比赛结果的规定位置做标记，并与参赛队一起签字确认。
【试题部分】第一部分组网及网络设备配置（50分）一、网线制作（10分）1.做一根直通线（5分）2.做一根交叉线（5分）二、按照拓扑搭建网络（9分）1.为R1/R2/R3/R4/SW1/SW2命名。
企业网搭建及应用试题
计算机应用技能大赛试卷企业网络搭建及应用参赛说明一、注意事项：1、检查硬件设备、网线头和Console线等的数量是否齐全，电脑设备是否正常。
2、禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
3、操作完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加、密码，试卷留在考场。
4、赛场准备的比赛所需要竞赛设备、竞赛软件和竞赛材料等。
5、竞赛时间为180分钟二、竞赛环境：硬件环境：设备类型设备型号设备数量（台）设备配置环境路由器RSR20-04或者RSR20-14 4三层交换机RG-S3760-242或者RG-S3760E-241无线控制器RG-WS3302或者RG-WS5302POE供电模块RG-E-120或者RG-E130 2无线接入点RG-AP220-E 2计算机 442U网络配线端接装置KYPXZ-01-07 1工具箱KYGJX-15 1无线测试环境笔记本电脑一台笔记本电脑一台自带无线网卡 1无线接入点RG-AP220-E 若干POE供电模块RG-E-120或者RG-E130 若干软件环境：软件名称介质形式软件数量Windows XP Pro (中文版) C:\soft 1centos 5.5 C:\soft 1Windows Server 2008 R2(中文版) C:\soft 1Oracle VM VirtualBox 4.0.4 已安装 1Microsoft Office 2003(中文版) C:\soft 1Network Stumbler C:\soft 1三、网络拓扑某集团公司全国有两家公司，总公司和分公司。
总公司电脑数量较多，分公司电脑数量较少。
总公司和分公司通过穿越internet建立vpn隧道来进行内部访问。
同时总公司和分公司的员工都可以访问互联网。
如果您是这个网络项目的网络工程师，可根据下面的需求构建一个安全、稳定的网络。
RSR-20-C为运营商路由器，上面只能做静态路由（1）总公司网络已知总公司分为内部办公VLAN 10、上网VLAN 20、服务器VLAN 50、无线用户VLAN 30，无线AP管理VLAN 40，与无线控制器互联VLAN 60，需要创建VLAN 10、VLAN 20、VLAN 30、VLAN 40、VLAN 50、VLAN 60。
企业网搭建技能大赛模拟试题及答案
精品文档企业网搭建技能大赛模拟试题及答案背景介绍，汇聚和核心层使用了两台三下图为某企业网络的拓扑图，接入层采用二层交换机S2126 用于连接到外部网络。
S3750BS3750A和，网络边缘采用一台路由器R1762层交换机上连接一台S2126S2126与S3750A之间使用两条链路相连。
为了实现链路的冗余备份，服务器和一台打印服务器，两台服S3750B上连接一台FTPVLAN PC，PC处于100中。
R1762相连，在使用具有三层特性的物理端口与R1762务器处于VLAN 200中。
S3750A Web服务器。
的外部接口上连接一台外部的:拓扑编址172.16.100.100/24：PC172.16.100.1/24 接口：S3750A VLAN 100172.16.200.1/24 S3750A VLAN 200接口：10.1.1.2/24 S3750A F0/20：172.16.200.10/24 服务器：FTP172.16.200.20/24 打印服务器：10.1.1.1/24 ：R1762 F1/0精品文档．精品文档10.1.2.1/24 ：R1762 F1/110.1.2.2/24/24 服务器：Web网络需求服务器，以实现文件的为了实现网络资源的共享，需要PC机能够访问内部网络中的FTP机需要能够通上传和下载。
并且PC机需要连接到打印服务器以进行远程的打印操作。
PC Web服务器，并能够进行网页的浏览。
Web过网络连接到外部的实验题目5机与服务器加入到相应的VLAN中。
（1、在S2126与S3750B上划分VLAN，并把PC 分）之间的交S3750A与S3750BS3750A2、配置S2126与之间的两条交换机间链路，以及（10分）换机间链路。
并通过手STP技术防止桥接环路的产生，与3、在S2126S3750A 之间的冗余链路中使用STP的根。
分）（工配置使10S3750A成为分）（5的接口配置VLAN 接口和4、R1762 为IPS3750A的地址。
中职企业网络计算机技能大赛试题_网络搭建部分模拟题)
企业网络搭建及应用竞赛试卷〔网络搭建局部〕参赛说明一、本卷须知：1、检查硬件设备、网线头和Console线等的数量是否齐全，电脑设备是否正常。
2、制止携带和使用移动存储设备、运算器、通信工具及参考资料。
3、操作完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加、密码，试卷留在考场。
4、赛场准备的比赛所需要竞赛设备、竞赛软件和竞赛材料等。
5、竞赛时间为180分钟，总分值100分。
二、竞赛环境：硬件环境：软件环境：三、工程需求说明书〔一〕网络局部〔40分〕大厦分为主、副楼两个单体楼，客户要求主楼和副楼都需要分别建立网络，并且使两个楼宇之间的用户之间能够互访，主楼与副楼边界设备之间通过双绞线连接。
〔1〕根据上图的拓扑图将设备之间及PC与交换机进展互联，并且制作互联的网线；在进展VLAN划分时，请严格按照拓扑图所示进展。
〔2〕主楼提供三类用户的业务，通过三个VLAN10、20、30进展区分，目前主楼分配的地址为1/24段，要求考生将分配的地址通过子网划分的方式，分配给三个VLAN用户的地址，VLAN10要求满足100用户的地址分配、VLAN20、VLAN30各要求满足60个地址的分配。
要求考生将下边表格填写完毕。
〔3〕根据分配的地址围和PC-2、PC-3的地址分配，结合拓扑图标示将三个VLAN分别在接入交换机RG-S2026F及RG-S3760-A的端口进展配置，三个VLAN的网关地址部署在RG-S3760-A上；并且连接VLAN10的用户的接入交换机端口上启用基于802.1*的认证计费策略，要求配置基于802.1*的认证计费策略，认证效劳器IP要求为PC-2的IP地址。
〔4〕副楼提供两类用户的业务，通过两个VLAN100、110进展区分，目前副楼分配的地址为1.0/24段，要求考生将分配的地址通过子网划分的方式，分配给两个VLAN用户的地址，VLAN100要求满足100用户的地址分配、VLAN110要求满足100个地址的分配。
企业网搭建及应用教师试题
企业网搭建及应用竞赛试题（教师）网络配置(本部分500分)【网络搭建案例说明】某学校校园网络网络拓扑如下图所示。
（1）学校校园网网络共有电信、联通、教育网3个出口链路。
（2）S22026-A是三条链路与防火墙互连的中间设备。
（3）防火墙RG-WALL 160M、路由器RSR-A和路由器RSR-B分别承担着三条链路与内网的互连，主要实现NA T功能；（4）路由器RSR-C作为边界路由器，S3760-A作为核心交换机。
（5）办公区域由S3760-B和TP-LINK-A无线设备组成；宿舍区域由S2026-B和TP-LINK-B 无线设备组成，为宿舍区域用户提供无线接入服务。
详细要求如下：【答题说明】（1）请将每台网络设备的配置以记事本的文档形式保存，文档名称：二层交换机为S2026-A，S2026-B，路由器为RSR-A、RSR-B、RSR-C，三层交换机分别为S3760-A和S3760-B，防火墙为RG-WALL,最后将所有文档保存在名称为组号文件夹中，并将配置文档打印出来（否则酌情扣分）。
（2）配置相关功能后请尽可能“show”显示，每个设备配置完成后必须运行“show running-config”命令，路由器需运行“show ip route”命令（否则酌情扣分）。
（3）输入多余无关命令会酌情扣分。
【网络配置要求如下】（1）按照网络拓扑结构图的要求制作网线，正确连接设备及配置参数；（10分）（2）分别按照图中标识对所有网络设备进行命名（含二层交换机、三层交换机、路由器、防火墙设备）。
（30分）（3）为二层、三层交换机配置管理IP地址，给交换机、路由器配置Telnet登录，用户名为：wxjnds，密码均为：jnds_wx。
（30分）（4）对S2026-A划分三个VLAN，联通VLAN1000（对应端口F0/1~9），电信VLAN2000（对应端口F0/10~19），教育网VLAN3000（对应端口F0/20~24）。
企业网搭建及应用试题
比赛注意事项：1．本次竞赛时间为180分钟，中间不安排休息，竞赛结束后，请自觉停止操作。
2．本次竞赛分三部分，其中网络搭建部分40%，Windows 系统部分30%，Linux 系统部分30%。
3．竞赛过程中如果遇到网络设备或是计算机有硬件故障，请及时和老师联系。
技术要求：1、网络连接（8分）1） 按图示结构要求制作网络连接电缆；（4分）2） 利用电缆正确连接网络设备；（4分）2、网络设备配置（32分）1） 按图配置各设备及电脑（包括虚拟电脑）的名称及IP 地址。
（3分） 2） 在交换机S2126上创建VLAN10，将端口F0/10~14划在VLAN10；创建VLAN20，端口F0/15~19划在VLAN20；在S3760A 上创建VLAN30，端口F0/16~20划在VLAN30。
（3分）RSR20 共享打印机自动获取Linux 192.168.2.3/24S2126F0/10F0/15F0/0.1: 192.168.1.1/24 F0/0.2: 192.168.2.1/24 F0/1: 119.1.1.1/30 F0/1: 119.1.1.2/30 F0/1 F0/10-11 172.16.3.97/30 F0/10-11 172.16.3.98/30S3760A:3）在S2126中配置特权密码，密码为abcdef，要求为密文显示。
VLAN10配置IP地址，IP地址为192.168.1.254/24。
（3分）4）在RSR20、S3760A和S3760B上配置特权密码，密码统一都设为abcdef，要求为明文显示。
对这四个设备都配置远程管理，并都要求登录时需要输入用户名和密码。
用户名都设置为：hnyz，密码都为：123456。
（5分）5）在RSR20上进行配置让PC1、PC2及linux互相访问。
（5分）6）S3760A，S3760B通过10、11端口实现聚合链接并根据网络图分别设置好IP地址。
2022年云南省中职技能大赛企业网搭建及应用-学生组比赛试题-图
2022年云南省中职技能大赛企业网搭建及应用-学生组比赛试题-图“企业网络搭建及应用”竞赛试卷(学生组)一、注意事项：（1）请按照以下比赛环境，检查比赛中使用硬件设备、网线和Conole线等设备、材料和软件是否齐全，计算机设备是否能正常使用。
（4）比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。
（5）仔细阅读比赛试卷，分析网络需求，按照试卷要求，进行设备配置和调试。
（6）比赛时间为180分钟。
二、竞赛环境：（1）硬件环境设备类型路由器三层交换机二层交换机无线交换机无线AP台式计算机设备型号神州数码DCR-2655神州数码DCRS-5650-28神州数码DCS-3950-28C神州数码DCWS-6028设备数量（台）3221141神州数码DCWL-7962AP(R5)安装好Win764位操作系统安装好Win764位操作系统笔记本电脑（2）软件环境软件名称Window764位withSP1CentOS5.5Window某PProSP2WindowServer2022企业版p2MicrooftOffice2007(中文版)VirtualBo某4.0(汉化版)WinRAR(中文版)介质形式已安装好D:\\oft\\centOS.ioD:\\oft\\win某p.ioD:\\oft\\win2022.io已安装已安装已安装数量1111111（3）材料清单材料名称2米网线RJ45水晶头状态未制作未制作Conole线DB60(针)—1某DB34DCE(孔)+1某DB34DTE(针)V.351拖2混合型线缆数量163523配置线串口线缆三、项目描述：某集团公司在全国有3家公司，分别是北京总公司、上海分公司和广州分公司，总公司和两个分公司之间使用专线连接并运行OSPF路由协议。
上海分公司接入网络的主要是有线网用户，广州分公司主要是移动用户，上海分公司与总公司的专线连接比较重要，必须提供VPN做备用线路以保障业务数据传输的可靠性。
企业网搭建及应用试题
企业网搭建及应用竞赛试题（180分钟）背景：某企业由公司总部与分公司两部分组成。
总部网络采用三层结构化设计，整个网络分为核心层、汇聚层和接入层，核心层和汇聚层使用两台三层交换机S3760-1和S3760-2，接入层采用二层交换机S2026。
总部通过边缘路由器R1与分公司网络的边缘路由器R2相连，从而实现总部与分公司的通信。
为了加快核心层与汇聚层两个交换机的数据传输速度，S3760-1与S3760-2之间采用链路聚合技术，使用两条链路相连，并根据目的MAC地址平衡流量。
S2026上连接一台PC，PC处于VLAN 10中。
S3760-1上连接一台FTP服务器和一台打印服务器，两台服务器处于VLAN 20中。
打印服务器建立打印机网络共享。
S3760-1开启F0/3端口的三层功能，并使其与R1相连，R1与R2间采用双绞线连接。
分公司设一台WEB服务器，直接连接在路由器R2上。
F0/2F0/1F0/23F0/1F0/2拓扑编址:PC：192.168.0.10/24S3760-1 VLAN 20接口：192.168.1.20/24S3760-1 VLAN 10接口：192.168.0.20/24S3760-1 F0/3：192.168.2.10/24R1 F1/0：192.168.2.20/24R1 F1/1：10.10.10.1/24R2 F1/1：10.10.10.2/24R2 F1/0：192.168.3.20/24FTP服务器：192.168.1.10/24打印服务器：192.168.1.20/24WEB服务器：192.168.3.10/24设备标识：PC：A1FTP服务器：A2打印服务器：A3Web服务器：A4考试题目网络设备组建部分（30分）1．按要求正确连接网络线路。
（4分）2．在公司总部按要求完成VLAN划分，并把PC机与服务器加入到相应的VLAN 中。
（6分）3．通过配置完成VLAN间通信。
武汉市职业企业网搭建比赛试题
2011年武汉市中职业计算机技能大赛
企业网搭建及应用试题
说明
一、注意事项：
1、检查硬件设备、网线头和Console线等的数量是否齐全，电脑设备是否正常。
2、自带双绞线制作和验证测试工具。
禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
3、操作完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密码，试卷留在考场。
4、赛场准备的比赛所需要竞赛设备、竞赛软件和竞赛材料等。
二、竞赛环境：
设备类型设备型号设备数量（台）路由器RSR-20 2
二层交换机RG-2026F 1
三层交换机RG-3760 2
计算机 4
三、网络拓扑
软件名称介质形式软件数量Windows 2003 server 镜像文件（存放在D盘） 1
Fedora 8 镜像文件（存放在D盘） 1
VMware server 1.0.8. 已安装 1
Office 2003 已安装 1
IP地址表如下
竞赛需求
一、网络搭建及系统安装（10分）
1、拓扑连接：根据网络拓扑图，制作所有双绞线（直通线和交叉线），将所有设备连接起来。
安装计算机的虚拟机
2
3
二、网络设备配置（60分）
1
2、路由器RSR20-2需求
3
4
5
三、系统管理（30分）
1
2
3
4
5
6。
企业网搭建及应用试卷
江苏省职业学校计算机技能大赛—企业网搭建及应用竞赛试卷江苏省职业学校信息技术类技能大赛企业网搭建及应用（006）（满分1000分）一、注意事项1、检查硬件设备、网线头和Console线等的数量是否齐全，电脑设备是否正常。
2、自带双绞线制作和验证测试工具。
3、操作完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加、密码，试卷留在考场。
4、赛场准备的比赛所需要竞赛设备、竞赛软件和竞赛材料等。
二、网络拓扑某集团公司有两家公司，总公司和分公司。
总公司和分公司通过穿越Internet建立VPN 隧道来进行内部访问。
同时总公司和分公司员工都可以访问互联网。
公司内部有WEB和FTP 服务器，需要对外提供服务。
分公司采用无线接入办公网络。
如果您是这个网络项目的网络工程师，可根据下面的需求构建一个安全、稳定的网络。
网络拓扑如下：江苏省职业学校计算机技能大赛—企业网搭建及应用竞赛试卷【第 2页共 9 页】RSR_CRSR_D Computer_B Computer_DComputer_CAPComputer_AS3760_AS3760_B广域网串行链路以太网链路无线网链路图示VM_Win2008_1VM_Win2008_2VM_Win2008_3VM_Win2008_4VM_Win2008_5VM_Win7_1VM_CentOS_1VM_CentOS_2S2/0S2/0S2/1S2/1S2/2S2/0S2/1S2/0F0/0F0/1F0/0F0/0F0/1F0/1F0/1F0/2F0/2F0/23F0/24F0/23F0/24F0/16F0/16F0RSR_BS2/0：192.168.2.2/30S2/1：200.1.1.5/30F0/0：192.168.2.18/29F0/1：192.168.2.10/29RSR_AF0/1：192.168.2.17/29F0/0：192.168.2.9/29S2/0：192.168.2.1/30S2/1：200.1.1.1/30OSPF Area 0物理机：192.168.10.1/24192.168.20.1/24物理机：200.1.1.132/29APF0：192.168.3.2/30WLAN ：192.168.3.9/29VLAN10：192.168.10.254/24S3760_AVLAN20：192.168.20.253/24VLAN30：192.168.2.11/29VLAN10：192.168.10.253/24S3760_BVLAN20：192.168.20.254/24VLAN40：192.168.2.19/29RSR_DS2/0：200.1.1.10/30S2/1：200.1.1.129/29S2/2：200.1.1.16/30F0/0：200.1.1.14/30RSR_CS2/0：200.1.1.9/30F0/0：192.168.3.1/30网络配置(500分)【网络配置要求】1. 网络物理连接（60 分）（1）按拓扑结构要求制作网络连接电缆。
企业网络搭建及应用竞赛题(高职)
2008年江苏省职业学校技能大赛——企业网络搭建及应用竞赛题（高职）【题目背景描述】美达有限责任公司为了提高企业运作效率和管理水平，降低企业运营成本特改造单位企业网，以加强对公司网络进行集中化管理。
公司设有行政部、财务部、设计部、市场部。
公司原有网络构成如图1所示，每个部门计算机数不大于30台。
公司办公网络中包含了许多共享文件夹和部门打印机等网络资源，在工作中由于硬件设备分布在不同的楼层，资源和权限管理很困难，因此公司决定在不改变原有网络的基础上通过活动目录（AD ）把网络中的资源进行集中存储管理，设计方案如图2所示。
[图1](F0/12—20) 192.168.12.32/27 (F0/5—11) 192.168.12.？/27 (F0/12—20)192.168.12.128/27 VLAN 号 包含的端口 网络号 (F0/5—11) 192.168.12.32/27行政组财务组设计组市场组[图2]【实现要求】1、实现公司原有网络的配置，具体要求如“图1”所示。
2、完成“图2”所示的改造方案，具体要求见“图2”。
3、计算机A使用Windows XP操作系统，计算机C使用Linux操作系统，计算机D使用Windows 2003 Server 操作系统。
具体要求如下：（1）正确安装Windows操作系统。
（2）正确安装Linux操作系统。
（3）在计算机C的Linux系统下配置FTP服务器。
（4）实现网络中计算机对FTP服务的访问。
（5）要求取消FTP的匿名访问。
（6）起用FTP日记记录。
4、在计算机B的桌面建立文件夹，文件夹以参赛队名称命名，将设备的配置文件拷贝到该文件夹中，标明文件所属设备。
参赛单位：成绩：。
中职学生技能大赛企业网络搭建及应用试题
企业网络搭建及应用试题背景介绍下图为某企业网络的拓扑图，接入层采用二层交换机S2126，汇聚和核心层使用了两台三层交换机S3750A和S3750B，网络边缘采用一台路由器R1762用于连接到外部网络。
为了实现链路的冗余备份，S2126与S3750A之间使用两条链路相连。
S2126上连接一台PC，PC处于VLAN 100中。
S3750B上连接一台FTP服务器和一台打印服务器，两台服务器处于VLAN 200中。
S3750A使用具有三层特性的物理端口与R1762相连，在R1762的外部接口上连接一台外部的Web服务器。
拓扑编址:PC：172.16.100.100/24S3750A VLAN 100接口：172.16.100.1/24S3750A VLAN 200接口：172.16.200.1/24S3750A F0/20：10.1.1.2/24FTP服务器：172.16.200.10/24打印服务器：172.16.200.20/24R1762 F1/0：10.1.1.1/24R1762 F1/1：10.1.2.1/24Web服务器：10.1.2.2/24/24网络需求为了实现网络资源的共享，需要PC机能够访问内部网络中的FTP服务器，以实现文件的上传和下载。
并且PC机需要连接到打印服务器以进行远程的打印操作。
PC机需要能够通过网络连接到外部的Web服务器，并能够进行Web网页的浏览。
实验题目1、在S2126与S3750B上划分VLAN，并把PC机与服务器加入到相应的VLAN中。
（5分）2、配置S2126与S3750A之间的两条交换机间链路，以及S3750A与S3750B之间的交换机间链路。
（10分）3、在S2126与S3750A之间的冗余链路中使用STP技术防止桥接环路的产生，并通过手工配置使S3750A成为STP的根。
（10分）4、为S3750A的VLAN接口和R1762的接口配置IP地址。
（5分）5、在S3750A上使用具有三层特性的物理端口实现与R1762的互联。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011年武汉市中职业计算机技能大赛
企业网搭建及应用试题
说明
一、注意事项：
1、检查硬件设备、网线头和Console线等的数量是否齐全，电脑设备是否正常。
2、自带双绞线制作和验证测试工具。
禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
3、操作完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密码，试卷留在考场。
4、赛场准备的比赛所需要竞赛设备、竞赛软件和竞赛材料等。
二、竞赛环境：
三、网络拓扑
IP地址表如下
竞赛需求
二、网络设备配置（60分）
1
2
3
4
5、交换机S2126-1需求
三、系统管理（30分）
1
2
3
4
5
6。
