地形图标准化流程及作业要点(外业测量)
地形测绘作业指导书
地形测绘作业指导书篇一:地形测量作业指导书地形测量作业指导书(一)地形测量工艺流程图,二,地形测量方法及要求一、说明本指导书只适用于工程施工中局部范围内的大比例尺地形图测量。
地形测量控制网点是在施工控制网基础上加密得到的～坐标系统和高程系统应与施工坐标系、高程系统相一致。
远离工区时～也可以采用北京坐标系或独立坐标系统。
比例尺为1:200、1:500、1:1000和1:2000～按正方形或矩形法分幅。
图式符号执行国家最新版本的《1:500 1:10001:2000地形图图式》。
地形测量由于外业数据采集和内业成图所使用的仪器和软件不同而采用不同的方法～不论采用何种方法～成图都必须满足规范要求和用户要求。
本指导书中用字母M表示地形图比例尺分母。
二、图根控制点(包括测站点)的测量1(一般规定1.1图根点是直接供测图使用的平面和高程控制点～可在各等级控制点上采用经纬仪交会法、测距导线法、全站仪坐标法、三角高程、水准测量、GPS等方法测量。
1.2图根点或测站点的精度以相对于邻近控制点的中误差来衡量～其点位中误差不应超过图上?0.1?,其高程中误差不应超过测图基本等高距的1/10。
1.3为了节约～图根点可以采用临时地面标志。
1.4图根点的密度因测图使用的仪器不同要求也不同～只要能够保证碎部点的平面高程精度即可。
1.5测站点可以在测图过程中根据需要随时测放。
2(图根点测量(略)三、地形测量测绘内容及取舍地形图应表示测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素～以及地理名称注记等。
并着重显示与测图用途有关的各项要素。
地物、地貌的各项要素的表示方法和取舍原则～除应按现行国家标准地形图图式执行外～还应符合如下有关规定。
1(测量控制点测绘1.1测量控制点是测绘地形图和工程测量施工放样的主要依据～在图上应精确表示。
1.2各等级平面控制点、导线点、图根点、水准点～应以展点或测点位置为符号的几何中心位置～按图式规定符号表示。
地形图测量的方法与技术要求
地形图测量的方法与技术要求摘要：随着社会的发展和各类科学的进步，地形图测量技术也在不断的更新和发展，应用于地形图测量的手段和设备也越来越先进，这就给地形图测量质量的提高奠定了扎实的技术基础，同时也给国民经济的建设提供了可靠的依据。
本文分析了地形图测量工作的特点，并详细阐述了地形图测量的技术要求和常用的测量方法。
关键词：地形图测量；全站仪；数字化测量；GPS-RTK；精度一、地形图测量工作的特点地形图测量指的是测绘地形图的作业，即对地球表面的地物、地形在水平面上的投影位置和高程进行测定，并按一定比例缩小，用符号和注记绘制成地形图的工作。
地形图的测绘基本上采用航空摄影测量方法，利用航空像片主要在室内测图。
但面积较小的或者工程建设需要的地形图，采用平板仪测量方法，在野外进行测图。
地形图的测量一般在空旷城郊、偏远的农村、山区人口密度低的环境中。
二、地形图测量的技术要求和常用的测量方法（一）地形图测量的技术要求1、地形图测图的比例尺，根据工程的设计阶段、规模大小和运营管理需要选用。
1：5000 用于可行性研究、总体规划、厂址选择、初步设计等；1:2000 用于可行性研究、初步设计、矿石总图管理、地质灾害监测评估等的基础性工作，城镇详细规划等；1:000、1:500 用于初步设计、施工图设计；城镇、工况总图管理；竣工验收等。
2、地形图的类别划分和地形图基本等高距的确定，应分别根据地面倾角（α）的大小，确定地形类别。
平坦地α＜3°；丘陵地3°≤α＜10°；山地10°≤α＜25°；高山α≥25°。
3、地形测图，可采用全站仪测图、GPS- RTK测图和平板测图等方法，也可采用各种方法的联合作业模式或其他作业模式。
数字地形测量软件的选用应该适合工程测量作业特点；满足规范的精度要求、功能齐全、符号规范；操作简便、界面友好；采用常用的数据、图形输出格式。
对软件特有的线型、汉字、符号，应提供相应的库文件；具有用户开发功能；具有网络共享功能。

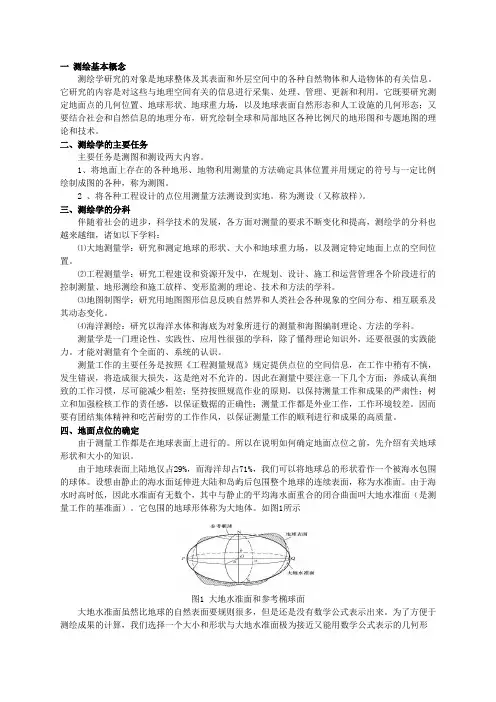

外业测量方法
一测绘基本概念测绘学研究的对象是地球整体及其表面和外层空间中的各种自然物体和人造物体的有关信息。
它研究的内容是对这些与地理空间有关的信息进行采集、处理、管理、更新和利用。
它既要研究测定地面点的几何位置、地球形状、地球重力场，以及地球表面自然形态和人工设施的几何形态；又要结合社会和自然信息的地理分布，研究绘制全球和局部地区各种比例尺的地形图和专题地图的理论和技术。
二、测绘学的主要任务主要任务是测图和测设两大内容。
1、将地面上存在的各种地形、地物利用测量的方法确定具体位置并用规定的符号与一定比例绘制成图的各种，称为测图。
2 、将各种工程设计的点位用测量方法测设到实地。
称为测设（又称放样）。
三、测绘学的分科伴随着社会的进步，科学技术的发展，各方面对测量的要求不断变化和提高，测绘学的分科也越来越细，诸如以下学料：⑴大地测量学：研究和测定地球的形状、大小和地球重力场，以及测定特定地面上点的空间位置。
⑵工程测量学：研究工程建设和资源开发中，在规划、设计、施工和运营管理各个阶段进行的控制测量、地形测绘和施工放样、变形监测的理论、技术和方法的学科。
⑶地图制图学：研究用地图图形信息反映自然界和人类社会各种现象的空间分布、相互联系及其动态变化。
⑷海洋测绘：研究以海洋水体和海底为对象所进行的测量和海图编制理论、方法的学科。
测量学是一门理论性、实践性、应用性很强的学科，除了懂得理论知识外，还要很强的实践能力。
才能对测量有个全面的、系统的认识。
测量工作的主要任务是按照《工程测量规范》规定提供点位的空间信息，在工作中稍有不慎，发生错误，将造成很大损失，这是绝对不允许的。
因此在测量中要注意一下几个方面：养成认真细致的工作习惯，尽可能减少粗差；坚持按照规范作业的原则，以保持测量工作和成果的严肃性；树立和加强检核工作的责任感，以保证数据的正确性；测量工作都是外业工作，工作环境较差。
因而要有团结集体精神和吃苦耐劳的工作作风，以保证测量工作的顺利进行和成果的高质量。
测绘技术中的地形图制图流程与规范
测绘技术中的地形图制图流程与规范地形图是一种反映地球表面地形特征的图件，是测绘技术中的重要产物之一。
制作一张准确的地形图需要经过一系列的过程，其中包括数据采集、数据处理、符号绘制等环节。
本文将从测绘技术的角度，探讨地形图制图的流程与规范。
首先，地形图的制作需要先进行数据采集。
数据的采集可以通过地面测量和遥感技术两种方法进行。
地面测量是指在地面上利用测量仪器测量地形特征，如高程、坡度等，然后记录下来。
而遥感技术是通过卫星、航空摄影等手段获取大范围的高分辨率影像资料，从中提取地形信息。
无论采用哪种方法，数据的采集都需要保证准确性和完整性。
其次，数据采集完成后，需要进行数据处理。
数据处理包括数据解译、数据编辑、数据拼接等工作。
数据解译是将采集到的地形数据进行测量和分析，提取有用的地形信息。
数据编辑是对解译出的数据进行处理，去除不必要的信息，使得数据更加简洁和易读。
数据拼接是将多个数据源的信息进行整合，形成完整的地形图，确保数据的连贯性和一致性。
接下来是符号绘制阶段。
符号绘制是将地形图中的各种地形特征和地貌特点用符号和图形表示出来。
符号绘制需要遵循一定的规范，以确保地形图的可读性和准确性。
例如，对于山地地形，可以使用等高线来表示地形起伏和高度变化；对于水域，可以用蓝色填充表示湖泊和河流。
符号绘制的规范可以参考测绘和地理信息标准，确保符号的统一，并与其他地图具有通用性。
此外，地形图制图还要考虑到地图的比例和投影方式。
比例是指地图上表示的距离与实际距离的比值关系，通常用分数或比例尺表示。
比例决定了地图上的细节程度，较大比例的地图可以显示更多的细节，较小比例的地图则只能显示宏观特征。
投影方式是将三维的地球表面展示在二维的纸面上的方法。
不同的投影方式会产生不同的形变，因此需要根据制图目的和地域特点选择合适的投影方式。
最后是地形图的检查与修订。
在地图制作完成后，需要对地图进行检查，确保地图的准确性和一致性。
检查的内容包括地图边界、地理标志物的位置和符号使用是否合理等。

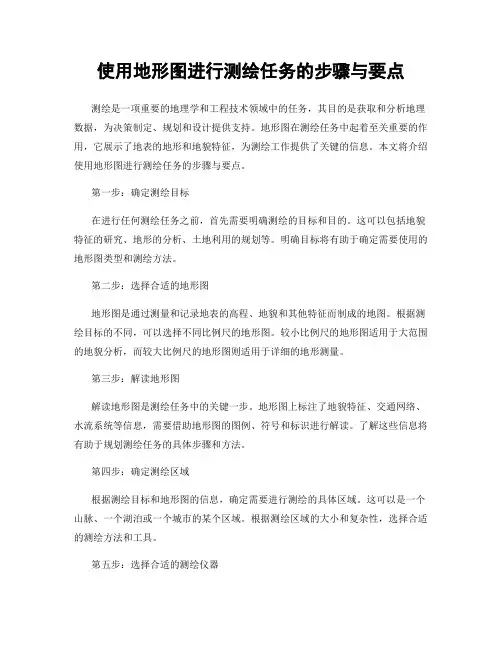

使用地形图进行测绘任务的步骤与要点
使用地形图进行测绘任务的步骤与要点测绘是一项重要的地理学和工程技术领域中的任务，其目的是获取和分析地理数据，为决策制定、规划和设计提供支持。
地形图在测绘任务中起着至关重要的作用，它展示了地表的地形和地貌特征，为测绘工作提供了关键的信息。
本文将介绍使用地形图进行测绘任务的步骤与要点。
第一步：确定测绘目标在进行任何测绘任务之前，首先需要明确测绘的目标和目的。
这可以包括地貌特征的研究、地形的分析、土地利用的规划等。
明确目标将有助于确定需要使用的地形图类型和测绘方法。
第二步：选择合适的地形图地形图是通过测量和记录地表的高程、地貌和其他特征而制成的地图。
根据测绘目标的不同，可以选择不同比例尺的地形图。
较小比例尺的地形图适用于大范围的地貌分析，而较大比例尺的地形图则适用于详细的地形测量。
第三步：解读地形图解读地形图是测绘任务中的关键一步。
地形图上标注了地貌特征、交通网络、水流系统等信息，需要借助地形图的图例、符号和标识进行解读。
了解这些信息将有助于规划测绘任务的具体步骤和方法。
第四步：确定测绘区域根据测绘目标和地形图的信息，确定需要进行测绘的具体区域。
这可以是一个山脉、一个湖泊或一个城市的某个区域。
根据测绘区域的大小和复杂性，选择合适的测绘方法和工具。
第五步：选择合适的测绘仪器根据测绘任务的需要，选择合适的测绘仪器。
测绘仪器可以包括全站仪、GPS 接收器、激光测距仪等。
根据地形图上标明的测量要点和测量精度要求，选择合适的测量方法和工具。
第六步：进行实地测量根据选择的测绘仪器和方法，在地面上进行实地测量。
这可以包括测量地表的高程、测量地物的坐标、记录地貌的特征等。
在测量过程中，要严格按照测图标准进行操作，确保数据的准确性和可靠性。
第七步：数据处理与分析在完成实地测量后，需要对采集到的数据进行处理和分析。
这可以包括数据的校正、筛选、平差和地图生成等。
根据测绘任务的需要，可以使用地理信息系统软件或其他专业软件来完成数据处理和分析工作。
地形图作业指导书
1:500 1:1000 1:2000地形图数字测量作业指导书目录1、作业技术流程 (4)1.1 准备工作 (4)1.2 野外数据采集 (4)1.3 数据处理 (5)1.4 图形编辑 (5)1.5 地形图输出与检查整改 (5)1.6 收尾工作 (5)2、测图前的准备工作 (6)2.1 明确任务，作好计划 (6)2.2 明确要求，掌握方法 (6)2.3 收集控制点成果 (6)2.4 检查仪器设备 (6)2.5 检查安全生产用品 (7)3、地形图野外数据采集 (7)3.1 作业方法和一般规定 (7)3.1.1 极坐标法 (7)3.1.2 直角坐标法 (8)3.1.3 其它方法 (8)3.1.4 数据采集的一般规定 (9)3.2 一个测站上的作业过程 (10)3.3 测站观测草图的绘制 (11)4、地物地貌的测绘与表示方法 (12)4.1 地物的测绘与表示方法 (12)4.1.1 房屋的测定与表示方法 (12)4.1.2 道路的测绘与表示方法 (12)4.1.3 管线 (14)4.1.4 水系与植被 (16)4.2 地貌的测绘与表示方法 (17)4.2.1山顶的测绘 (17)4.2.2山脊的测绘 (18)4.2.3山谷的测绘 (18)4.2.4鞍部的测绘 (18)4.2.5洼地（盆地）的测绘 (19)4.3 数字测图应注意的问题 (19)4.3.1 作好测站观测计划 (19)4.3.2 重点位置测注高程点 (20)4.3.3 保存好原始观测数据 (20)5、数据处理与图形编辑 (21)6、地形图的输出与检查 (22)6.1 地形图的分幅与编号 (22)6.2 地形图的检查与整改 (23)7、数字测图的收尾工作 (24)7.1 测区接边与图幅接边 (24)7.2 技术总结 (25)7.2.1 技术总结编写的基本要求： (25)7.2.2 技术总结的主要内容 (26)7.3 检查报告 (28)7.4 资料整理与提交 (29)7.4.1资料整理的基本要求 (30)7.4.2 资料的包装防护和提交 (32)大比例尺地形图全野外数字测量，是指以电子全站仪为野外数据采集仪器，以数字测图软件为作业平台而开展的1:500 1:1000 1:2000比例尺地形图测绘工作。
地形图的测绘步骤与方法
•图纸弄脏后，可以水洗，便于野外作业。 •在图纸上着墨后，可直接复晒蓝图。
•缺点是易燃、易折，在使用与保管时要注意防火防折。
2、绘制坐标方格网
•聚酯薄膜图纸分空白图纸和印有坐标方格网的图纸。 •印有坐标方格网的图纸又有50×50cm正方形分幅和 40×50cm矩形分幅两种规格。
再用视距测量方法测出测站到碎部点的水平距离及碎 部点的高程。
然后根据测定的水平角和水平距离，用量角器和比例 尺将碎部点展绘在图纸上，并在点的右侧注记其高程。
最后对照实地情况，按照地形图图式规定的符号绘出 地形图。
9
地形测图
三 、经纬仪法测图 测，量取仪器
清楚。碎部点的水平距离和高程均计算到1厘米，完成一
点的计算后，应及时将数据报告绘图者。
5、绘图员应依据观测和计算的数据及时展绘碎部点，勾
绘地形图，并保持图面整洁，图式符号正确。
14
地形测图
三 、经纬仪法测图 6．绘图 （地物和等高线）
参照实地情况，随测随绘，按地形图图式规定的符号将 地物和等高线绘制出来。
化的棱线，如山脊线、山谷线、倾斜变换线、方向变换线等，例如 山顶的最高点，鞍部、山脊、山谷的地形变换点，山坡倾斜变换点 ，山脚地形变换点处 。
7
地形测图
二 、碎步点的选择 3、碎部点的最大间距和最大视距
地貌点
测图比 例尺
最大间距
/m
最大视距/m
主要地物点 次要地物点和地貌点
一般 城市 一般 地区 建筑区 地区
！“碎部测量手簿”相应栏内。
填测入站根“：据碎A观部测测数量据手，簿用”视相定距应向测栏点量内：计。B算公式，计算出仪水器平高距：离1.和42高m程，
地形测量的作业流程
地形测量的作业流程一、测量前的准备。
这就像是要去一场大冒险前的打包工作呢。
咱得先收集测量区域的相关资料呀，比如说这个地方之前有没有被测量过呀，有没有啥特殊的地形或者建筑物之类的。
就好比你要去一个新地方旅游，得先做点攻略一样。
然后呢，就是准备测量仪器啦。
这仪器就像我们的魔法工具，像全站仪、水准仪这些都是必不可少的。
要仔细检查这些仪器有没有毛病，可不能到了测量现场才发现它出问题，那就像到了战场发现枪不好使一样糟糕。
而且呀，还要根据测量的规模和精度要求，准备好足够的标杆、棱镜这些小配件。
还有还有，要安排好测量人员，大家分工明确，谁负责操作仪器，谁负责记录数据，这都得提前说好，不然到时候就乱成一锅粥啦。
二、控制测量。
这个环节可重要啦。
就像是给整个测量工作打个大框架。
我们要先在测量区域内确定一些控制点，这些点就像是一个个小灯塔，为后续的测量提供基准。
确定控制点的方法有很多种哦，比如说用GPS定位，或者用传统的三角测量方法。
选控制点的时候也很有讲究呢，要选在那些不容易被破坏、视野开阔的地方。
就像盖房子要先打好地基一样，控制测量要是没做好，后面的测量工作肯定会出问题。
在这个过程中，要非常仔细地测量控制点之间的距离、角度这些数据，一点点误差都可能在后面被放大很多倍，就像蝴蝶效应一样。
记录数据的时候也要特别认真，要确保每一个数字都是准确无误的，不然可能会让整个测量结果都变得不可靠。
三、碎部测量。
到了这个环节，就像是在大框架里填充细节啦。
碎部测量就是测量地形地物的各个特征点。
比如说一座山的山顶、山脚，一条河的两岸等等。
我们拿着全站仪或者水准仪这些仪器，对着那些特征点进行测量。
这个时候就需要测量人员有很好的配合啦，操作仪器的人要稳稳当当的，记录数据的人也要手疾眼快。
而且在测量的时候，可能会遇到各种各样的情况，像有些地方不好到达呀，或者有障碍物挡住视线了。
这时候就需要我们开动小脑筋，想办法克服这些困难。
有时候可能要绕个路才能找到合适的测量位置，就像走迷宫一样，不过最后找到正确的路就会很有成就感。
测绘组地形图工作流程(完整资料).doc
此文档下载后即可编辑测绘组地形图工作流程（一）、作业技术依据《数字地形图产品基本要求》GB/T 17278-2009《城市测量规范》CJJ/T8-2011《全球定位系统城市测量规程》CJJT73-2010《1:500 1:1000 1:2000 外业数字测图技术规程》GB/T 14912-2005 《测绘成果质量检查与验收》GB/T24356-2009《工程测量规范》GB/T50026-2007《基础地理信息要素分类与代码》GB/T 13923-2006《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》GB/T 20257.1-2007《1:5001:10001:2000地形图数字化规范》GB/T17160-2008（二）、精度指标1、平面控制要求：根据测区不同情况分别加密四等GPS点,一、二级导线点。
图根导线一般不超过两次符合，图根点密度不足时候可采用极坐标法布点加密，因地形限制，无法符合，可布设不大于4条边的支导线，同时严格执行《规范》相关规定。
2、高程控制要求：对于四等GPS点或者一级点应施测四等水准测量，二级导线按等外水准测量，图根点可采用三角高程水准测量，施测和平差计算分别按照《规范》中的相应规定进行。
3、图根导线精度：方位角闭合差不超过（n为测站数），点位闭合差不超过图上0.2mm（10cm），导线相对闭合差（d为导线总长度km），高程绝对误差不得大于1/5基本等高距（10cm）4、1：500的测图标准精度要求：平面点位中误差不大于图上0.2mm，地物点间距离中误差不得超过图上正负0.4mm，其他比例尺测图精度参照规范。
（三）、准备工作1、收集资料测绘人员进场前，搜集测区已有地形图资料、测区测量控制点成果及相关其他资料。
2、现场踏勘检查测区内控制点的位置和保存情况。
查看测区内的地物、地貌、交通条件、气候状况等底地形图可能有影响的各种干扰因素。
3、仪器检验根据资料搜集的多少和现场踏勘情况，合理选用仪器，并在施测前检验仪器的正常性、稳定性、精度及年检文件。
地形图测绘注意要点和基本知识120409讲解
地形图测绘注意要点和基本知识按一定法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图。
按内容，地图可分为普通地图及专题地图。
普通地图是综合反映地面上物体和现象一般特征的地图，内容包括各种自地理要素(例如水系、地貌、植被等)和社会经济要素(例如居民点、行政区划及交通线路等)，但不突出表示其中的某一种要素。
专题地图是着重表示自然现象或社会现象中的某一种或几种要素的地图，如地籍图、地质图和旅游图等。
本章主要介绍地形图，它是普通地图的一种。
地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。
第一节地形图的比例尺地形图上任意一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。
一、比例尺的种类1．数字比例尺数字比例尺一般用分子为1的分数形式表示。
设图上某一直线的长度为d，地面上相应线段的水平长度为D，则图的比例尺为式中M为比例尺分母。
当图上1cm代表地面上水平长度10m(即1000cm)时尺就是。
由此可见，分母1000就是将实地水平长度缩绘在图上的倍数。
比例尺的大小是以比例尺的比值来衡量的，分数值越大(分母M越小)，比例尺越大。
为了满足经济建设和国防建设的需要，测绘和编制了各种不同比例尺的地形图。
通常称1：1000000、1：500000、1：200000为小比例尺地形图；1：100000、1：50000和1：25000为中比例尺地形图；1：10000、1：5000、1：2000、1：1000和1：500为大比例尺地形图。
建筑类各专业通常使用大比例尺地形图。
按照地形图图式规定，比例尺书写在图幅下方正中处，2．图示比例尺为了用图方便，以及减弱由于图纸伸缩而引起的误差，在绘制地形图时，常在图上绘制图示比例尺。
1:1000的图示比例尺，绘制时先在图上绘两条平行线，再把它分成若干相等的线段，称为比例尺的基本单位，—般为2cm；将左端的一段基本单位又分成十等分，每等分的长度相当于实地2m。
地形图测量的外业及内业处理过程
地形图测量的外业及内业处理过程（1）(2008-04-14 16:54:38)转载标签：杂谈地形图测量地形图常识一、地形图的内容和表示方法等高线就是是以海平面的平均海潮位线为基准线，将地表高度相同的点连成一环线直接投影到平面形成水平曲线，不同高度的环线不会相合，除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现象。
若地表出线平坦开阔的山坡，曲线之间距离就相当宽，曲线间距愈窄，坡度愈陡；曲线间距均匀表示该地段为等坡，若上方的间距小于下方间距，表示该地段为凹行坡，反之则为凸形坡。
1. 首先是脑子里先有了地形希望达到的样子，然后才是用图纸将其表达出来；2. 做等高线图时，一般较有特点的点都应在图上反映出来，比如地形起伏的最高点和最低点的高度值；3. 除了非常有特点的点外，当然还要选取一些其它值来细化等高线图，以便结合这些线的疏密来表现地形的缓陡。
对于这部分值的取得，个人认为应该充分考虑绘制等高线图的美观，比如两等高线间平面上的距离；等高线的概念测量工作中常用等高线来表示地貌。
等高线是地面上高程相同的相邻各点所连接而成的闭合曲线。
水面静止的池塘的水边线，实际上就是一条闭合的等高线。
（一）等高距和等高线平距的概念相邻等高线之间的高差称为等高距，常以h 表示。
在同一幅地形图上，等高距h 是相同的。
相邻等高线之间的水平距离称为等高线平距，常以 d 表示。
h 与d 的比值就是地面坡度：i=h/（d•M ）式中：M 为比例尺分母。
坡度i 一般以百分率表示，向上为正、向下为负。
因为同一张地形图内等高距h 是相同的，所以地面坡度与等高线平距 d 的大小有关。
等高线平距越小，地面坡度就越大；平距越大，则坡度越小；平距相等，则坡度相同。
因此，可以根据地形图上等高线的疏、密来判定地面坡度的缓、陡。
（二）等高线的分类1. 首曲线在同一幅图上，按规定的基本等高距描绘的等高线称为首曲线，也称基本等高线，它是宽度为0.15mm 的细实线。
地形图测量的外业及内业处理过程
测绘流程一、软件的安装：1. 首先安装AUTOCAD2004或者AUTOCAD2005，安装目录任意选择。
2. 安装“Cass6.1 For AutoCAD2004&2005”，目录必须为默认。
（这是原程序，安装可以就能运行的）（二）CASS6.1软件的使用：1. 坐标数据文件格式：点号，编码，Y坐标，X坐标，高程；文件类型为“.dat”2. 每个项目第一次运行CASS6.1时需先设臵绘图比例尺（默认的为1：500，绘图比例尺的解释：就是软件用来确定符号大小，填充间距，方格网大小等与绘图比例尺相关的内容），当文件存盘后，下次运行就无需再次设臵比例尺。
3. 软件基本设臵“CASS6.1参数配臵”和“AUTOCAD系统配臵”（围墙是否封闭为“是”，展点注记为“分臵”；绘图区域中使用快捷菜单为“不选”，颜色显示中为“默认”，“选择模式”中的各项选择）4. 绘制多义线命令“pl”，那么画出的多义线的图层和线型将是“当前图层”和“当前线型”，画这个线主要是在后面进行属性的转换。
因为很多的东西我们不一定在一个时间内把它处理好，所以要反复的做一件事情。
5. 对象实体分为几种类型：文本，块，线，不同的实体类型的属性项目列表（对象特性列表）是不一样的，他们之间也不可能相互转换，即文本型的对象是不能变成线型对象，同样块也不能变成线。
在这里特别就是要强调一点，如果你要对块进行修改是可以的，方法很多，你可以把块打散，但尽量不要使用这个方法。
采用块编辑比较实用，对图没有生命影响，这个就可以减少图的复杂性。
6. 制作块的命令“制作图块”或者是“WBLOCK”‘，也可以用“局部存盘”来实现；图块之间可以按照坐标“插入图块”进行拼接（如果查入失败，就用xref进行插入），这些功能用于接图、编图、分工做图。
分工做图时最好是以分幅线来划，因为这样可以提前发现分幅之后有可能发生的某些异常，同时这些线迟早也要被断开。
在插图的时候注意里面的提示栏，及相应的选项，必须要深刻的理解里面的每一个选项。
地形测绘技术的工作流程与注意事项
地形测绘技术的工作流程与注意事项随着科技的发展和应用范围的扩大，地形测绘技术在工程建设、资源管理、环境保护等领域扮演着重要的角色。
它通过对地表特征的测量和分析，为人们提供了准确的地形数据，为各项工程项目的实施提供了基础支持。
本文将探讨地形测绘技术的工作流程和注意事项。
首先，地形测绘技术的工作流程包括前期准备、野外测量、数据处理和结果分析等环节。
前期准备阶段是整个工作流程中不可或缺的一环，它包括确定测量区域、熟悉测量仪器和设备、制定测量计划和组织人员等。
在野外测量阶段，测量人员需携带相应的仪器设备进入测量区域，根据测量计划进行地形测量。
在野外测量过程中，测量人员需要注意以下几点。
首先，测量仪器必须进行校准，确保测量结果的准确性。
其次，合理选择测量方法，例如使用全站仪、激光测距仪等先进设备进行测量，以提高测量效率和精度。
另外，合理设置测量控制点，选择合适的测量起点和终点，避免测量误差的积累。
此外，还需要注意天气因素对测量结果的影响，如强风、降雨等恶劣天气可能导致数据失真。
野外测量完成后，进入数据处理和结果分析环节。
在数据处理过程中，测量人员需要对采集到的测量数据进行去噪、滤波等预处理操作，以提高数据质量。
然后，通过采用地形插值方法，根据测量数据生成三维地形模型。
此外，还需要进行地形特征提取，如斜坡、河流、水体等，以满足不同工程项目对地形数据的需求。
结果分析是地形测绘技术的最后一步，它涉及到对测量结果进行解释和应用。
在结果分析过程中，测量人员需要借助地理信息系统（GIS）等软件工具，对地形数据进行可视化和分析。
例如，可以利用矢量数据分析工具进行地势变化的量化分析，进一步了解地形特征的空间分布和变化趋势。
此外，还可以通过数据模型和场景预测模拟，对不同工程项目的可行性进行评估。
在地形测绘技术的实施过程中，还需注意一些事项。
首先，要确保测量人员具备专业的测绘知识和技能，以保证测量结果的准确性和可靠性。
其次，要了解测量区域的环境特点和工程要求，合理选择测量方法和仪器设备。
地形测量作业指导书
地形测量作业指导书地形测量作业指导书(一)地形测量工艺流程图（二）地形测量方法及要求一、说明本指导书只适用于工程施工中局部范围内的大比例尺地形图测量。
地形测量控制网点是在施工控制网基础上加密得到的，坐标系统和高程系统应与施工坐标系、高程系统相一致。
远离工区时，也可以采用北京坐标系或独立坐标系统。
比例尺为1：200、1：500、1：1000和1：2000，按正方形或矩形法分幅。
图式符号执行国家最新版本的《1:500 1:1000 1:2000地形图图式》。
地形测量由于外业数据采集和内业成图所使用的仪器和软件不同而采用不同的方法，不论采用何种方法，成图都必须满足规范要求和用户要求。
本指导书中用字母M表示地形图比例尺分母。
二、图根控制点(包括测站点)的测量1．一般规定1.1图根点是直接供测图使用的平面和高程控制点，可在各等级控制点上采用经纬仪交会法、测距导线法、全站仪坐标法、三角高程、水准测量、GPS等方法测量。
1.2图根点或测站点的精度以相对于邻近控制点的中误差来衡量，其点位中误差不应超过图上±0.1㎜；其高程中误差不应超过测图基本等高距的1/10。
1.3为了节约，图根点可以采用临时地面标志。
1.4图根点的密度因测图使用的仪器不同要求也不同，只要能够保证碎部点的平面高程精度即可。
1.5测站点可以在测图过程中根据需要随时测放。
2．图根点测量(略)三、地形测量测绘内容及取舍地形图应表示测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。
并着重显示与测图用途有关的各项要素。
地物、地貌的各项要素的表示方法和取舍原则，除应按现行国家标准地形图图式执行外，还应符合如下有关规定。
1．测量控制点测绘1.1测量控制点是测绘地形图和工程测量施工放样的主要依据，在图上应精确表示。
1.2各等级平面控制点、导线点、图根点、水准点，应以展点或测点位置为符号的几何中心位置，按图式规定符号表示。
地形图测绘规范
地形图测绘规范地形图测绘规范是指在测绘过程中，按照一定的规范和标准，对地形地貌进行测量、绘制和描述的要求。
地形图是地理学研究和地理信息系统应用中常用的一种图件，它以等高线为主要表现形式，反映了地面的起伏情况和地貌特征。
下面将从测绘流程、测绘仪器和测量方法三方面介绍地形图测绘规范。
一、测绘流程地形图测绘的主要流程包括：前期准备、野外测量、数据处理和地图绘制。
1. 前期准备：确定测绘区域范围，并收集背景资料，如高程资料、地形图、影像图等。
2. 野外测量：在实地进行测量，包括高程测量、地貌测量和控制网的建立。
高程测量主要通过全站仪、水准仪等测量仪器进行，地貌测量可以通过GPS、倾斜仪、测距仪等仪器进行。
3. 数据处理：对野外测量数据进行处理和分析，包括数据的筛选、差值、配准等过程，形成清晰准确的等高线数据。
4. 地图绘制：根据数据处理结果，进行地图的绘制，包括等高线的绘制和附加符号的添加等。
二、测绘仪器地形图测绘常用的测量仪器包括全站仪、水准仪、GPS、测距仪和倾斜仪等。
1. 全站仪：全站仪是一种功能强大的测量仪器，在地形测绘中主要用于高程测量和地貌测量。
全站仪具有高度精度和自动化功能，能够提高测量效率和准确度。
2. 水准仪：水准仪主要用于高程测量，能够测量点之间的高差，也可以用于控制网的建立，提高地形图的精度。
3. GPS：GPS可以提供全球定位系统，能够在全球范围内进行高精度的定位和测量，广泛应用于地理测绘和导航领域。
4. 测距仪：测距仪主要用于测量距离和角度，可以配合全站仪进行高程测量和地貌测量，提高测量效率和准确度。
5. 倾斜仪：倾斜仪能够测量地面的倾斜角度和方向，对地形测绘中的地貌特征和地面辐射进行测量和分析。
三、测量方法地形图测绘常用的测量方法包括高程测量和地貌测量两种。
1. 高程测量：高程测量是地形图测绘中最基本和重要的工作，常用的方法包括水准测量、三角测量和差分测量。
水准测量通过水准仪进行，可以测量点之间的高差；三角测量通过测距仪和倾斜仪进行，可以测量点之间的距离和角度；差分测量通过全站仪进行，可以测量点之间的高差和坐标。
地形图测绘步骤(精)
采用对角线法
2.绘坐标格网
检查： 10cm*10cm 方格边长误差 ≤ .2mm， 各方格交点不在 一直线偏离≤ 0.2mm，
对角线长度与理 论值之差≤0.3mm。
对角线法绘制方格网
`
3. 格网的检查和注记
在坐标格网绘好以后，应立即进行检查： 首先检查各方格的角点应在一条直线上， 偏离不应大于0.2mm；再检查各个方格的 对角线长度应为141.4mm，容许误差为 ±0.3mm，图廓对角线长度与理论长度之 差的容许误差为±0.3mm；若误差超过容 许值则应将方格网进行修改或重绘 。 坐标格网线的旁边要注记坐标值，每幅图 的格网线的坐标是按照图的分幅来确定的。
（2） 外业检查 外业检查分为巡视检查和仪器设站检查。 巡视检查应根据室内检查的具体情况，有计划、有目的地确定巡视路线，进 行实地对照查看。主要检查地物、地貌有无遗漏；等高线是否逼真合理；符号、 注记是否准确等。
整饰的格式如下：
（0.45-0.40 ）表 示本图幅编号，它 是以图幅西南角坐 0.40 标公里数表示的。
1. 测站准备工作
（
1）对中；
（2）整平；
（3）量仪器高i ；
（4）测竖盘指标差x（ 了解仪器竖盘指 标差的大小，以确定是否需要进行竖盘指 标差的改正）；
（5）定向拨零（后视一控制点，水平度 盘配置为0°00′00″）
2. 观测
（1）立尺：立尺员依次在特征点上立尺， 以便观测员观测。 （2）观测：观测员读取视距（上、下丝 读数差l＝ａ-ｂ）、水平角读数β、垂直角 读数α、照准高读数（中丝读数v）。
• 地物的形状和大小均按测图比例尺缩小， 并用规定的符号描绘在图纸上，这种符号 称为比例符号。如湖泊、稻田和房屋等， 都采用比例符号绘制。
地形图标准化流程及作业要点(外业测量)
地形图标准化流程及作业要点（外业测量）一、了解测区概况，收集已有资料在项目开始前，先了解本次地形测量的目的，服务对象特征（如增减挂、高标准、开发整理等），针对不同的项目有针对性的制定工作方案；初步了解测区气候、温度、项目规模、山脉、水系、主要地貌类型和特征、自然坡度、要求完成时间等，提前做好人员安排，仪器、常规生活用品准备；提前跟国土有关部门收集已有控制点、界线图、土地利用现状图等资料。
二、深入现场、制定工作方案工作人员进入现场后，充分了解项目区特点，针对平地、丘陵、山地等测绘方法会有所不同；跟甲方提前沟通，了解测量成果坐标系，中午子午线、高程基准、比例尺等信息；在常规测量的基础上，针对不同项目特点，制定不同作业方案满足专项图要求；三、图根测量1.测区内有已知点，要在现场检查控制点的完整情况，有无损坏、移动等。
如正常，要对控制点成果进行检查，保证高程和坐标在允许的限差之内，可直接应用该控制点成果；项目区没有已有测量控制点成果，要在现场布点。
图根点布点要求如下：(1)选点人员应充分了解和研究测区情况，特别是交通、通讯、供电、气象及大地点等情况，建议把图根点选在项目区外围交通便利处，并有利于其他测量手段扩展和联测；(2)周围应便于安置接收设备和操作，视野开阔，视场内障碍物的高度角不宜超过15度；(3)远离大功率无线电发射源（如电视台、电台、微波站等），其距离不小于 200米，远离高压输电线和微波无线电信号传送通道，其距离不得小于50米；(4)附近不应有强烈反射卫星信号的物件（如大型建筑物等）；(5)采用用全站仪碎部测量时，注意图根点之间相互通视；若条件不允许，至少与1个点保持通视。
2.图根点测量要求如下：(1)接收机及天线的外观应良好，型号应正确；(2)各种部件及其附件应匹配、齐全和完好；(3)需紧固的部件应不得松动和脱落；(4)天线或基座圆水准器和光学对中器应正确；(5)天线高量尺应满足测量精度要求;(6)测量时,仪器必须保证对中整平,现场正确量取仪高;(7)观测时,POPO应小于3，通讯延迟<3秒，可靠性100%；固定解收敛精度：平面<1.5cm;高程<2.5cm;(8)每个点观测3个测回,测回间至少间隔70S,观测结果测回间较差需满足：平面<2cm，高程<3cm，符合要求后,取3个测回平均值作为最终成果,交付使用;(9)经检查,所有规定项目已全面完成,并符合要求,记录和资料完整无误,方可进行下一个图根点的测量。
地形图的制作流程与技巧
地形图的制作流程与技巧地形图是用以记录地球表面地形特征和地物分布的图形表达方式。
它在地理信息系统、地质科学和城乡规划等领域具有重要的应用价值。
本文将介绍地形图的制作流程与技巧。
一、数据收集地形图的制作首先需要收集和准备相关的数据。
常用的数据来源包括地形测量仪器、遥感卫星图像和地形图等。
通过现场测量和摄影测量等方法获取地形数据，并结合遥感技术获得高分辨率的地形图像。
此外，还需收集地质、地貌、土壤等方面的背景资料，为地形图的制作提供参考。
二、数据处理在收集到的数据基础上，进行数据处理，使其符合制图需求。
首先，要对地形数据进行预处理，包括去除噪声、修复缺失数据、剔除异常值等。
其次，需进行数据融合，将不同来源的数据进行统一，确保数据的一致性和准确性。
最后，进行数据转换和处理，生成符合制图要求的地形数据。
三、地形图表达在地形图的制作中，地形图表达是关键环节。
地形图主要通过等高线、色带、阴影、符号等方式来表达地形特征和地物分布。
等高线是最常见的地形图表达方法，它以等高线线条的密度和间距来表示地形的高低。
色带是通过色彩的变化来显示地形的高度梯度，可以更直观地展示地形起伏。
阴影是利用光线的照射效果来模拟地形的明暗变化，增加地图的立体感。
符号则是通过图形和图案来表示不同的地物特征，如河流、湖泊、山脉等。
四、地图样式设计地形图的样式设计是地形图制作的另一个重要环节。
地图样式包括色彩搭配、字体选择、图例设计等方面。
地形图的色彩搭配要符合地形特征和地物分布的要求，以使整幅地图显得清晰和易读。
字体选择要考虑到字体的可读性和整体美观，使得地图的文字信息能够被准确地传达。
图例设计则是将地图中的符号和标识进行统一管理和解释，方便读者理解地图内容。
五、地形图精细化处理地形图的制作并不仅仅是简单地形表达，还需要对地图进行精细化处理，使其更加准确和精美。
首先，要将地形图与实际地质地貌相结合，进行校正和调整，确保地图的准确性。
其次，要进行地形图的美观化处理，包括线条的平滑处理、色彩的渐变处理等，使地图的造型更加流畅和自然。
测绘技术中的野外测量与室内绘图操作指南
测绘技术中的野外测量与室内绘图操作指南在现代测绘技术的应用和发展中，野外测量和室内绘图是不可或缺的环节。
野外测量是指在户外进行各种测量工作，室内绘图则是将野外测量所得的数据进行处理和绘制图件的过程。
本文将为读者提供一份针对测绘技术中野外测量和室内绘图操作的指南。
1. 野外测量1.1 数据准备和设备检查在进行野外测量之前，首先需要准备好所需的测量设备和相关资料。
仪器的准确性和可靠性是保证测量结果精准的前提。
因此，对测量仪器进行校准和检查是非常重要的。
此外，还需要准备好地形图、测量点的坐标和其他相关数据。
1.2 选择测量方式根据实际需求和测量对象的不同，可以选择不同的测量方式。
例如，对于较大的区域测量，可以采用GPS测量方法；对于小型建筑物的测量，可以使用全站仪。
根据实际情况选择合适的测量方式，可以提高测量的效率和准确性。
1.3 野外测量操作在进行野外测量时，需要注意以下几点：- 进入测量现场后，需要先对测量仪器进行校准，以确保测量的准确性。
- 根据测量任务的实际情况，选择合适的位置和测量方式，进行准确的数据测量。
- 在进行实际测量时，要注意仪器的稳定性和测量点的准确性。
避免在测量过程中出现人为误差。
- 测量过程中要注意安全，尽量避免危险区域，保证人员的安全。
2. 室内绘图2.1 数据处理和分析在野外测量结束后，需要对野外测量所得的数据进行处理和分析。
首先，需要对测量数据进行筛选和清理，去除可能的异常值。
然后，通过数学模型和数据分析方法，对数据进行处理和计算，得到最终的测量结果。
2.2 绘图软件和工具选择目前，有各种各样的绘图软件和工具可供选择。
在进行室内绘图时，可以根据自己的需求和熟悉程度选择合适的绘图软件和工具。
例如，AutoCAD、ArcGIS等软件都是比较常用的绘图工具，具有强大的绘图功能和用户友好的界面。
2.3 绘图操作室内绘图主要包括绘制不同比例尺的平面图、剖面图和三维模型等。
在进行绘图操作时，需要注意以下几点：- 确定绘图比例尺和图纸大小，根据实际需要进行选择。
地形图测量的外业及内业处理过程
地形图测量的外业及内业处理过程第一篇：地形图测量的外业及内业处理过程地形图测量的外业及内业处理过程地形图测量地形图常识一、地形图的内容和表示方法等高线就是是以海平面的平均海潮位线为基准线，将地表高度相同的点连成一环线直接投影到平面形成水平曲线，不同高度的环线不会相合，除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现象。
若地表出线平坦开阔的山坡，曲线之间距离就相当宽，曲线间距愈窄，坡度愈陡；曲线间距均匀表示该地段为等坡，若上方的间距小于下方间距，表示该地段为凹行坡，反之则为凸形坡。
1.首先是脑子里先有了地形希望达到的样子，然后才是用图纸将其表达出来；2.做等高线图时，一般较有特点的点都应在图上反映出来，比如地形起伏的最高点和最低点的高度值；3.除了非常有特点的点外，当然还要选取一些其它值来细化等高线图，以便结合这些线的疏密来表现地形的缓陡。
对于这部分值的取得，个人认为应该充分考虑绘制等高线图的美观，比如两等高线间平面上的距离；等高线的概念测量工作中常用等高线来表示地貌。
等高线是地面上高程相同的相邻各点所连接而成的闭合曲线。
水面静止的池塘的水边线，实际上就是一条闭合的等高线。
（一）等高距和等高线平距的概念相邻等高线之间的高差称为等高距，常以h 表示。
在同一幅地形图上，等高距h 是相同的。
相邻等高线之间的水平距离称为等高线平距，常以 d 表示。
h 与 d 的比值就是地面坡度： i=h/（d•M）式中： M 为比例尺分母。
坡度 i 一般以百分率表示，向上为正、向下为负。
因为同一张地形图内等高距 h 是相同的，所以地面坡度与等高线平距 d 的大小有关。
等高线平距越小，地面坡度就越大；平距越大，则坡度越小；平距相等，则坡度相同。
因此，可以根据地形图上等高线的疏、密来判定地面坡度的缓、陡。
（二）等高线的分类1.首曲线在同一幅图上，按规定的基本等高距描绘的等高线称为首曲线，也称基本等高线，它是宽度为 0.15mm 的细实线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地形图标准化流程及作业要点（外业测量）
一、了解测区概况，收集已有资料
在项目开始前，先了解本次地形测量的目的，服务对象特征（如增减挂、高标准、开发整理等），针对不同的项目有针对性的制定工作方案；
初步了解测区气候、温度、项目规模、山脉、水系、主要地貌类型和特征、自然坡度、要求完成时间等，提前做好人员安排，仪器、常规生活用品准备；
提前跟国土有关部门收集已有控制点、界线图、土地利用现状图等资料。
二、深入现场、制定工作方案
工作人员进入现场后，充分了解项目区特点，针对平地、丘陵、山地等测绘方法会有所不同；
跟甲方提前沟通，了解测量成果坐标系，中午子午线、高程基准、比例尺等信息；
在常规测量的基础上，针对不同项目特点，制定不同作业方案满足专项图要求；
三、图根测量
1.测区内有已知点，要在现场检查控制点的完整情况，有无损坏、移动等。
如正常，要对控制点成果进行检查，保证高程和坐标在允许的限差之内，可直接应用该控制点成果；项目区没有已有测量控制点
成果，要在现场布点。
图根点布点要求如下：
(1)选点人员应充分了解和研究测区情况，特别是交通、通讯、供电、气象及大地点等情况，建议把图根点选在项目区外围交通便利处，并有利于其他测量手段扩展和联测；
(2)周围应便于安置接收设备和操作，视野开阔，视场内障碍物的高度角不宜超过15度；
(3)远离大功率无线电发射源（如电视台、电台、微波站等），其距离不小于 200米，远离高压输电线和微波无线电信号传送通道，其距离不得小于50米；
(4)附近不应有强烈反射卫星信号的物件（如大型建筑物等）；
(5)采用用全站仪碎部测量时，注意图根点之间相互通视；若条件不允许，至少与1个点保持通视。
2.图根点测量要求如下：
(1)接收机及天线的外观应良好，型号应正确；
(2)各种部件及其附件应匹配、齐全和完好；
(3)需紧固的部件应不得松动和脱落；
(4)天线或基座圆水准器和光学对中器应正确；
(5)天线高量尺应满足测量精度要求;
(6)测量时,仪器必须保证对中整平,现场正确量取仪高;
(7)观测时,POPO应小于3，通讯延迟<3秒，可靠性100%；
固定解收敛精度：平面<1.5cm;高程<2.5cm;
(8)每个点观测3个测回,测回间至少间隔70S,观测结果测回间较差
需满足：平面<2cm，高程<3cm，符合要求后,取3个测回平均值作为最终成果,交付使用;
(9)经检查,所有规定项目已全面完成,并符合要求,记录和资料完整无误,方可进行下一个图根点的测量。
测量工作完成后，提交控制点原始测量数据、图根点坐标成果，图根点之记，每个图根点三个不同角度现场照（便于后期找点）。
四、地物测绘内容及要点
1.测量控制点是地形图和后期施工放样的主要依据，应现场准确测
量；
2.居民地及各类建筑物、构筑物及主要附属设施应准确测绘外围轮
廓如实反映建筑结构特征；
3.交通及其附属设施测绘，实地准确测量主路和附属设施位置，公
路路中、道路交汇处、拐弯处，坡度渐变处实地测量高程；隧道、
涵洞测量底面高程；
4.路堤、路堑按实际位置测量，并在坡顶、坡底适当测量高程
；
5.桥梁应测量桥头、桥身位置，桥面实地测量高程；
6.大车路、乡村路、田间路按实际位置道路两边打点测量，道路拐
弯处、坡度变化处必须打点；
7.电杆、铁塔位置现场测量，电力、通讯走向与实际一致；各种线
路做到线类分明，走向连贯；多种线路在同一电线杆上时，只测量主要的；
8.各类管线要现场实测，地下管线检修口、电力、水、污水井口要
现场测点；
9.具有方位指向的独立地物要测量，如水塔、移动塔、烟囱等，田
间出水口、路灯、泉、井等必须实地测量；
10.水利设施要在实地准确测量，如江、河、池塘、水库等，并现场记录下名称；干渠应测注渠顶边和渠底高程，记录材质和规格；池塘测量塘顶边和塘底高程；泉、井测量泉的出水口和井台高程。
11.田坎和斜坡（70度以上为田坎，以下为斜坡）实地测量坎坡走向并在对应位置测时坎坡底位置高程；当坡坎比小于1/2基本等高距时，可不测量（参照比例尺和测图用途）；
12.大片园地、林地、耕地、盐碱地、迹地等要实地测量（参考项目要求），反映出主要地物；
13.现场问清村名、乡级以上道路问清名称和道路级别，山峰、谷地、河流、小地名等自然地理名称。
五、地貌测绘要点
1.地形类别的确定，工程测量规范规定如下：
地面倾角小于3度平坦地
3度（含3度）至10度之间丘陵地
10度（含10度）至25度之间山地
大于25度高山地
2.地形图基本等高距的确定，工程测量规范规定如下：
3.现场实地测量所有地貌特征点，地貌特征点包含：
山顶点，鞍部中点，山底点，谷口点，谷源点，山脚点，倾斜变换点，方向变换点等。
4.除地貌特征点外，还应凹地、台地、地面倾斜变换处，实地测高
程点。
5.大片空地要在空地中间适当测量高程。
6.为了保证测绘成果质量，碎部点最大间距应符合下表规定：
六、工作中作业要点：
1. 测量人员在计算机上完成当天所有测量点位的核对，地物的编缉，高程点核对工作；发现有疑问的地方作好记录，第二天测量时针对前天出现的问题，到现场重新打点，解决问题；
2.现场打点人员与绘图员最好为一人，每天绘图完成后做好数据保存和备份工作，以防数据丢失；同时加强计算机的管理，杜绝泄密。
3. 项目区多人同时测量时，提前统一技术标准，各自片区测量完成后做好线性地物等接边衍接工作，做到不重不漏。
4.测绘开始前应设置好仪器参数，重点检查测量坐标系，中午子午线，投影，卫星及通信信号强度，在固定解情况下记录数据。
5.作业过程中，避免去危险地段，遇雷雨、大风等恶劣天气，提前做好防护措施，保障人身与仪器安全。
