楼地面一般构造

楼地层一般构造
各 种 雨 篷 的 造 型 及 排 水 构 造
楼地层一般构造
正井式
斜井式
楼地层一般构造
（四）无梁楼板 定义：
当楼板不设梁，直接将等厚的楼板支承在墙和柱 子上，形成无梁楼板。
特点：
柱网布置为正方形或矩形，柱距以6m为经济； 为增加柱子支承面积，在柱顶设柱帽或托板； 板跨较大、厚度较厚，一般不小于120mm； 顶棚平整，净空高度较大，有利于采光通风，卫 生条件好，且施工简便，一般适用于商店、书库、仓 库等荷载较大的建筑。
楼地层一般构造
类型：
实心平板
预制钢筋混凝土楼板
槽形板
空心板
楼地层一般构造
三、装配整体式钢筋混凝土楼板 定义：
预制部分构件，在现场安装，然后在其上整体 浇筑而成的楼板；或在现浇(亦可预制)密肋小梁间 安放预制空心砌块并现浇面板而制成的楼板结构。
特点：
整体性强和模板利用率高等特点。
楼地层一般构造
地坪层构造
楼地层一般构造
（三）井式楼板 定义:
当房间的尺寸较大，并接近于正方形时，常沿两 个方向等距交叉布置梁，梁截面高度相等，不分主次， 所形成的楼板结构称之为井式楼板。
特点：
适用空间跨度较大，一般边长多为10m左右；楼板 底部的井格富有韵律，具有较强的装饰效果，常做暴 露结构顶棚处理。
楼地层一般构造
布置形式:
类型：
单向板
按受力特点和支承情况分类
双向板
楼地层一般构造
（二）梁板式楼板（肋梁楼板） 定义：
当房间的跨度和面积较大时，为使楼板结构的受 力和传力较为合理，常在板下设梁以减小板的跨度和 厚度，这种板称为梁板式楼板。
组成：
梁板式楼板 板 主梁 次梁
楼地层一般构造
板 次梁 主梁
柱
梁板式楼板的组成示意图 荷载传递：
楼地层一般构造 2、栏杆与扶手连接 （1）直接焊接——金属扶手与金属栏杆直接焊 接。 （2） 现浇连接——钢筋混凝土扶手内的 钢筋与栏杆顶部伸出的钢筋绑扎，然后现浇。
3、扶手与墙体连接 （1）预留孔洞连接——墙上预 留孔洞，金属扶手端部插入， C20细石混凝土灌入。 （2） 预埋混凝土块——墙体中预 埋混凝土块，混凝土块中伸 出钢筋与钢筋混凝土扶手的 钢筋绑扎，再浇注混凝土。
七、雨蓬 1.雨蓬的位置 建筑物出入口上方； 对外门窗洞口的 顶部；阳台的屋 顶。 2.雨蓬的结构 (1)悬挑结构——挑 出长度1.5 ~ 2m。 有板式和梁板式。 (2)独立结构——设 柱或墙支撑。
楼地层一般构造
3、雨蓬排水措施 楼地层一般构造 (1)雨蓬板周边做翻边； (2)雨蓬表面用防水砂浆抹面； (3)表面找坡0.5％或1％； (4)设排水口引入雨水管 ； (5)雨蓬底边缘做滴水线。
楼地层一般构造
基本构造：
压型钢板混凝土组合楼板由现浇混凝土层、 压型钢板和钢梁三部分组成。
混凝土
抗剪螺钉
压型钢板
钢梁
节点构造
楼地层一般构造
二、预制装配式钢筋混凝土楼板 定义：
在预制构件加工厂或施工现场外预先制作构件， 然后在工地现场安装的钢筋混凝土楼板。
特点：
具有省模板、施工速度快、施工不受季节限制 等优点，但整体性差、抗震能力低。
混凝土花格栏杆和金属空花栏杆
楼地层一般构造
楼地层一般构造
阳台扶手形式及构造

栏板形式及构造
楼地层一般构造
四、阳台连接构造 1、栏杆与面梁连接 （1）预埋铁件连接——面梁上预埋铁件，与金 属栏杆或花格栏杆预埋件焊接。 （2） 预留孔 洞连接——面梁上预留孔洞，金属栏杆或花格 栏杆伸出钢筋插入，水泥砂浆灌缝。
楼地层一般构造
3、面层 面层应坚固耐磨、表面平整、光洁、易清 洁、不起尘。面层材料的选择与室内装修的要 求有关。
楼地层一般构造
第四节 阳台及雨篷
阳台的类型组成及要求 挑阳台承重结构的布置 阳台栏杆 雨蓬
楼地层一般构造
一、阳台的种类 1、按阳台与外墙的相对位置：凸阳台、半凸 阳台、凹阳台。 2、按施工方法分：现浇式钢筋混凝土阳台和 预制装配式。 3、是否封闭：封闭阳台和非封闭阳台。 4、使用功能不同：生活阳台和服务阳台。
楼地层一般构造

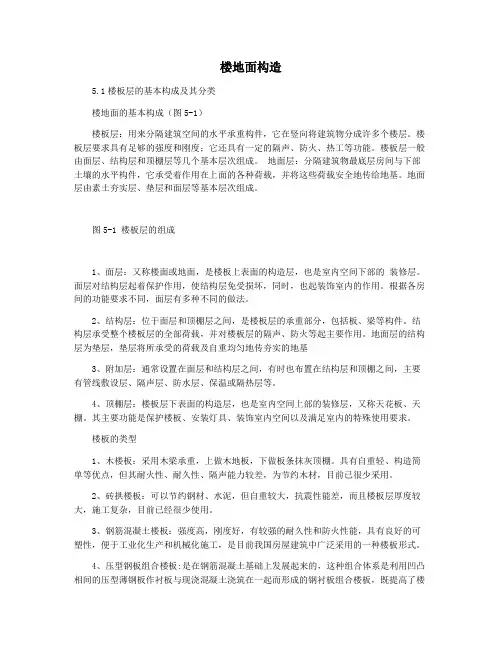

楼地层的构造组成及设计要求

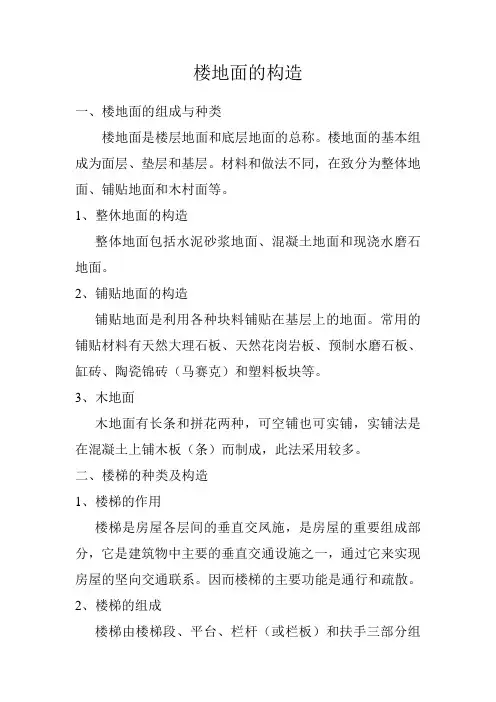

一、楼地层的定义 楼地层是楼层与地坪层的总称。 二、楼地层的构造组成 （一）楼层的构造组成
楼层由面层、结合层、结构层、填充层、隔离层、 找平层、顶棚等组成。
楼地层一般构造
结合层 面层 找平层 结构层
楼层的基本构造组成
顶棚
楼层的构造组成
楼地层一般构造
（二）地坪层的构造组成
楼地层一般构造
楼板
托板
柱
柱帽
楼板
无梁楼板的组成
楼地层一般构造
（五）压型钢板组合楼板 定义：
在型钢梁上铺设压型钢板，再在其上整浇钢筋混凝土 而构成的楼板结构。
特点：
楼板整体性好，刚度大，抗震性能好； 简化了施工程序，便于建筑工业化； 可充分利用压型钢板肋间空间节约房间净高； 可在钢衬板底部焊接钢架后悬吊管道、通风管和吊顶。 多用于大空间建筑和高层建筑。
楼地层一般构造ቤተ መጻሕፍቲ ባይዱ
特点：
整体性好、防水好、可塑性强；利于抗震，便 于穿过管道；能够适用于各种平面形状的房间。
类型：
板式楼板 梁板式楼板
按受力分类
井式楼板 无梁楼板
压型钢板组合楼板
楼地层一般构造
（一）板式楼板 定义：
在墙体承重建筑中，当房间跨度较小，楼面荷载 可直接通过楼板传给墙体，而不需要另设梁，形成厚 度一致的楼板，称为板式楼板。
楼地层一般构造
楼地层一般构造
楼地层一般构造
二、阳台结构形式 楼地层一般构造 1、搁板式——适用于凹阳台， 将阳台板简支于两侧凸出的墙 上，可以现浇也可以预制， 2、 挑板式——将房间的楼板挑出 作为阳台板。 3、挑梁式—— 从墙体中挑梁形成梁板式结构。
二、阳台结构形式 楼地层一般构造 1、搁板式——适用于凹阳台， 将阳台板简支于两侧凸出的墙 上，可以现浇也可以预制， 2、 挑板式——将房间的楼板挑出 作为阳台板。 3、挑梁式—— 从墙体中挑梁形成梁板式结构。
楼地层一般构造
三、楼板的类型
根据使用的材料不同，楼板分木楼板、钢筋 混凝土楼板、压型钢板组合楼板等。 1、木楼板 ——用于特殊房间。 2、钢筋混凝土楼板——应用最广泛。 3、压型钢板组合楼板——用于整体性很强的建 筑。 压型钢板组合楼板的作法是用截面为凹凸形 压型钢板与现浇混凝土面层组合形成整体性很强 的一种楼板结构。

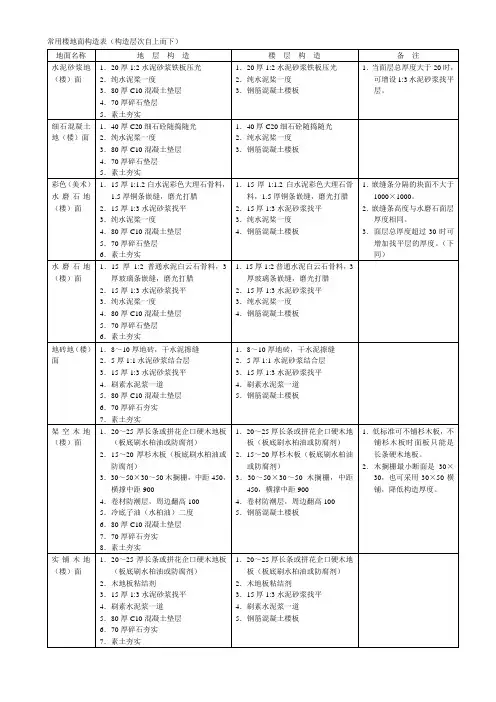

地坪层由面层、结构层、 垫层和素土夯实层构成。 根据需要还可以设各种附 加构造层，如找平层、结 合层、防潮层、保温层、 管道敷设层等。
楼地层一般构造
1、素土夯实层 素土夯实层是地坪的基层，也称地基。素 土即为不含杂质的砂质粘土，经夯实后，才能 承受垫层传下来的地面荷载。 2、垫层 垫层是承受并传递荷载给地基的结构层， 垫层有刚性垫层和非刚性垫层之分。刚性垫层 常用低标号混凝土，一般采用C10混凝土，其 厚度为80～l00mm；非刚性垫层，常用的有： 50mm厚砂垫层、80～100mm厚碎石灌浆、 50～70mm厚石灰炉渣、70～120mm厚三合土 （石灰、炉渣、碎石）。

楼地层一般构造
楼地层一般构造
楼地层一般构造
装配整体式工艺——压型钢板组合楼板
压型钢板组合楼板断面

注意搁置方向
楼地层一般构造
钢筋混凝土楼板构造
钢筋混凝土楼板按其施工方法不同，可分 为现浇式、装配式和装配整体式三种。 一、现浇钢筋混凝土楼板 定义：
通过施工现场支模、绑扎钢筋、浇筑混凝土等 施工程序而成型的楼板结构。
地坪层直接与土壤相接,基 本构造由面层、垫层、基土层组 成，根据使用要求和构造做法的 不同，也需要设置结合层、隔离 层、填充层、找平层等附加层。
地坪层的构造组成
楼地层一般构造
二、楼地层的设计要求
1、坚固要求； 2、隔声要求； 3、防火要求； 4、防潮、防水要求； 5、经济要求； 6、设备管线要求。
楼地层一般构造
五、阳台排水措施 1、降低阳台地面标高 20~30mm； 2、阳台面层找坡0.5~1%； 3、设地漏连接雨水管或设水舌。
楼地层一般构造
楼地层一般构造
阳台排水构造
六、阳台的保温构造
楼地层一般构造
阳台栏板保温及封闭窗构造 (a) 阳台栏板保温(b)封闭窗构造
楼地层一般构造
阳台底板的保温处理
板 次梁 主梁 墙或柱
楼地层一般构造
经济尺度:
梁板式楼板各构件经济尺度表
构件名称 主梁 次梁 楼板 单向板
双向板
经济跨度 （L） 5—8m 4—6m 2—3m 3—6m
构件截面宽度 （h） 1/14～1/8 L 1/18～1/12 L —— ——
构件截面高度 （b) 1/3 ～1/2 b 1/3 ～1/2 b 1/30 ～1/40L 1/40 ～1/50L
