线缆类型及传输距离

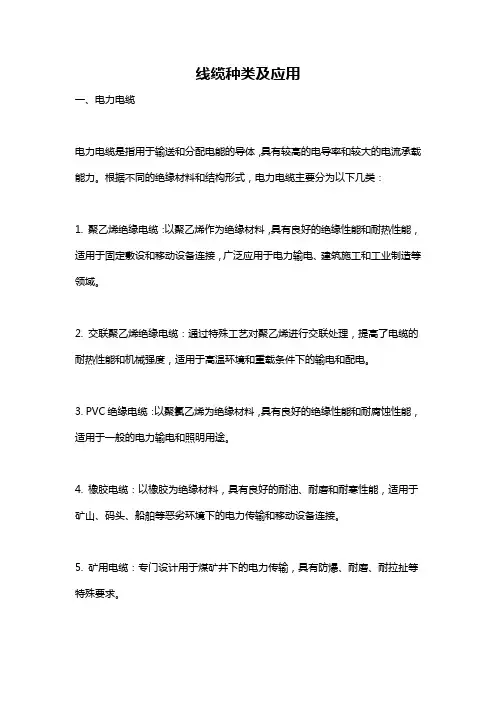

线缆种类及应用

线缆种类及应用一、电力电缆电力电缆是指用于输送和分配电能的导体，具有较高的电导率和较大的电流承载能力。

根据不同的绝缘材料和结构形式，电力电缆主要分为以下几类：1. 聚乙烯绝缘电缆：以聚乙烯作为绝缘材料，具有良好的绝缘性能和耐热性能，适用于固定敷设和移动设备连接，广泛应用于电力输电、建筑施工和工业制造等领域。

2. 交联聚乙烯绝缘电缆：通过特殊工艺对聚乙烯进行交联处理，提高了电缆的耐热性能和机械强度，适用于高温环境和重载条件下的输电和配电。

3. PVC绝缘电缆：以聚氯乙烯为绝缘材料，具有良好的绝缘性能和耐腐蚀性能，适用于一般的电力输电和照明用途。

4. 橡胶电缆：以橡胶为绝缘材料，具有良好的耐油、耐磨和耐寒性能，适用于矿山、码头、船舶等恶劣环境下的电力传输和移动设备连接。

5. 矿用电缆：专门设计用于煤矿井下的电力传输，具有防爆、耐磨、耐拉扯等特殊要求。

6. 高温电缆：采用特殊绝缘材料和导体材料，能够在高温环境下工作，适用于冶金、钢铁、玻璃等高温行业。

7. 高压电缆：用于输送高压电能，具有较高的电压等级和良好的绝缘性能。

电力电缆广泛应用于电力系统建设、城市照明、工业生产和交通运输等领域。

二、通信电缆通信电缆是指用于传输信号、数据和电视图像等信息的导线，具有良好的传输性能和抗干扰能力。

根据不同的用途和传输介质，通信电缆主要分为以下几类：1. 同轴电缆：由内外导体和绝缘层组成，适用于电视、卫星通信和计算机网络等高频传输。

2. 双绞线：由两根绝缘的铜线成对绞合而成，适用于局域网、电话和传真机等数据传输领域。

3. 光纤电缆：采用玻璃或塑料纤维作为传输介质，能够传输高速、大容量的光信号，适用于长距离的电话通信、宽带接入和数据中心等。

通信电缆广泛应用于电信运营商、广播电视、互联网和安防监控等领域。

三、控制电缆控制电缆是指用于传输和控制信号的导线，具有较好的抗干扰能力和耐久性。

根据不同的用途和传输介质，控制电缆主要分为以下几类：1. 高速电缆：用于传输高速信号，如计算机外设设备、数码摄像机等。

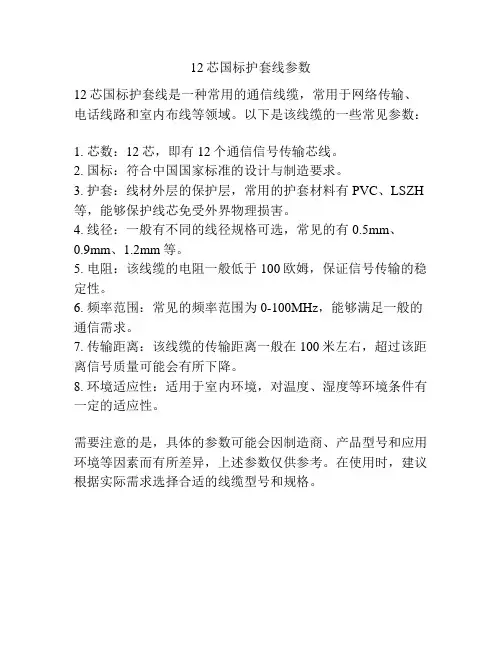

12芯国标护套线参数

12芯国标护套线参数
12芯国标护套线是一种常用的通信线缆，常用于网络传输、电话线路和室内布线等领域。

以下是该线缆的一些常见参数：
1. 芯数：12芯，即有12个通信信号传输芯线。

2. 国标：符合中国国家标准的设计与制造要求。

3. 护套：线材外层的保护层，常用的护套材料有PVC、LSZH 等，能够保护线芯免受外界物理损害。

4. 线径：一般有不同的线径规格可选，常见的有0.5mm、
0.9mm、1.2mm等。

5. 电阻：该线缆的电阻一般低于100欧姆，保证信号传输的稳定性。

6. 频率范围：常见的频率范围为0-100MHz，能够满足一般的通信需求。

7. 传输距离：该线缆的传输距离一般在100米左右，超过该距离信号质量可能会有所下降。

8. 环境适应性：适用于室内环境，对温度、湿度等环境条件有一定的适应性。

需要注意的是，具体的参数可能会因制造商、产品型号和应用环境等因素而有所差异，上述参数仅供参考。

在使用时，建议根据实际需求选择合适的线缆型号和规格。

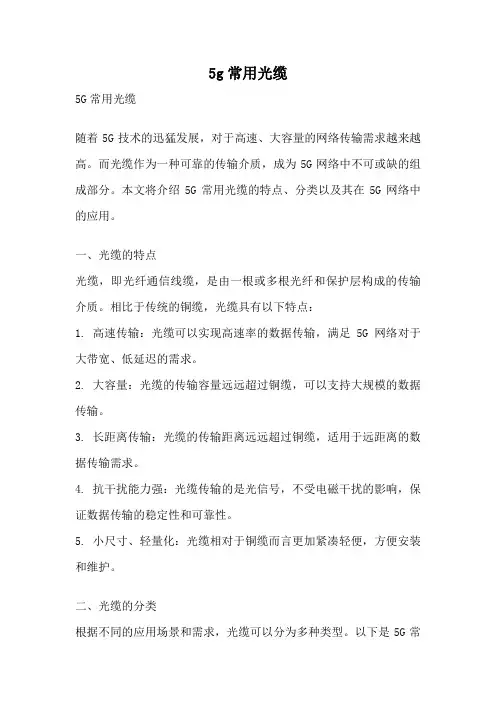

5g常用光缆

5g常用光缆5G常用光缆随着5G技术的迅猛发展，对于高速、大容量的网络传输需求越来越高。

而光缆作为一种可靠的传输介质，成为5G网络中不可或缺的组成部分。

本文将介绍5G常用光缆的特点、分类以及其在5G网络中的应用。

一、光缆的特点光缆，即光纤通信线缆，是由一根或多根光纤和保护层构成的传输介质。

相比于传统的铜缆，光缆具有以下特点：1. 高速传输：光缆可以实现高速率的数据传输，满足5G网络对于大带宽、低延迟的需求。

2. 大容量：光缆的传输容量远远超过铜缆，可以支持大规模的数据传输。

3. 长距离传输：光缆的传输距离远远超过铜缆，适用于远距离的数据传输需求。

4. 抗干扰能力强：光缆传输的是光信号，不受电磁干扰的影响，保证数据传输的稳定性和可靠性。

5. 小尺寸、轻量化：光缆相对于铜缆而言更加紧凑轻便，方便安装和维护。

二、光缆的分类根据不同的应用场景和需求，光缆可以分为多种类型。

以下是5G常用的几种光缆：1. 单模光缆：适用于长距离传输，具有较低的传输损耗和较高的带宽，可满足5G网络的远距离传输需求。

2. 多模光缆：适用于短距离传输，传输距离相对较短，但成本较低，适合覆盖城市热点区域的5G网络建设。

3. 室内光缆：主要用于建筑物内部的网络连接，具有柔软、易弯曲和易安装的特点，适合室内5G网络的布局。

4. 室外光缆：用于建筑物之间或长距离传输，具有耐候性和抗外界环境干扰的特点，适用于室外5G网络的覆盖。

三、光缆在5G网络中的应用光缆在5G网络中发挥着重要的作用，主要体现在以下几个方面：1. 主干网传输：光缆作为5G网络的主干传输介质，连接着各个基站、数据中心和核心网，承担着大量的数据传输任务。

2. 移动接入网传输：光缆通过连接5G基站，将数据从基站传输到核心网，实现移动接入网的高速、大容量传输。

3. 宽带接入传输：光缆作为宽带接入的主要手段，为用户提供高速、稳定的网络连接，满足5G网络对于大带宽的需求。

4. 数据中心传输：光缆连接着各个5G数据中心，实现数据的高速传输和存储，支持5G网络的大规模数据处理和分析。

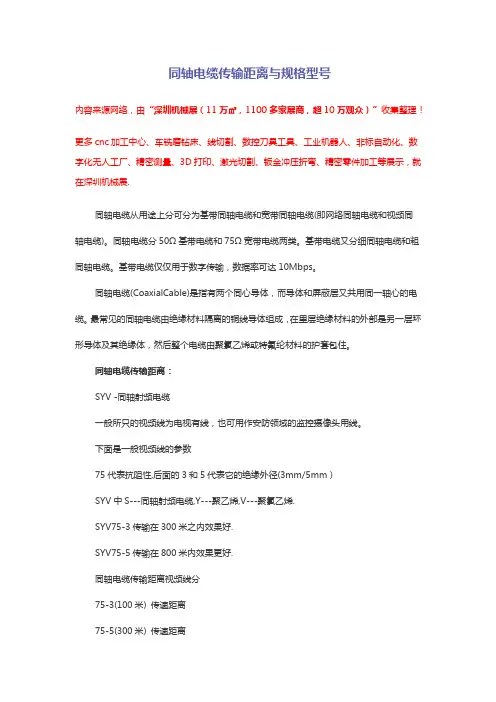

同轴电缆传输距离与规格型号

同轴电缆传输距离与规格型号内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.同轴电缆从用途上分可分为基带同轴电缆和宽带同轴电缆(即网络同轴电缆和视频同轴电缆)。

同轴电缆分50Ω基带电缆和75Ω宽带电缆两类。

基带电缆又分细同轴电缆和粗同轴电缆。

基带电缆仅仅用于数字传输，数据率可达10Mbps。

同轴电缆(CoaxialCable)是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。

最常见的同轴电缆由绝缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。

同轴电缆传输距离：SYV -同轴射频电缆一般所只的视频线为电视有线，也可用作安防领域的监控摄像头用线。

下面是一般视频线的参数75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm）SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯.SYV75-3传输在300米之内效果好.SYV75-5传输在800米内效果更好.同轴电缆传输距离视频线分75-3(100米) 传速距离75-5(300米) 传速距离75-7(500--800米) 传速距离75-9(1000---1500米) 传速距离75-12(2000----3500米) 传速距离75代表电阻, -3代表线径SYV视频线和射频线的主要区别是什么(2005-5-30)名词:SYV——实心聚乙烯绝缘,PVC护套,国标代号是射频电缆——又叫视频电缆。

绝缘层物理特性不同:SYV是100%聚乙烯填充,介电常数ε=2.2-2.4左右;而SYWV也是聚乙烯填充。

同轴电缆规格型号同轴电缆按用途可分为两种基本类型：基带同轴电缆和宽带同轴电缆。

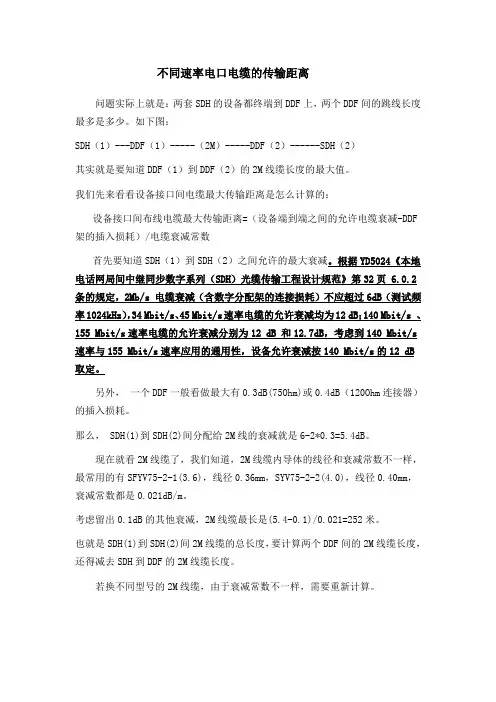

不同电口电缆的传输距离

不同速率电口电缆的传输距离问题实际上就是：两套SDH的设备都终端到DDF上，两个DDF间的跳线长度最多是多少。

如下图：SDH（1）---DDF（1）-----（2M）-----DDF（2）------SDH（2）其实就是要知道DDF（1）到DDF（2）的2M线缆长度的最大值。

我们先来看看设备接口间电缆最大传输距离是怎么计算的：设备接口间布线电缆最大传输距离=（设备端到端之间的允许电缆衰减-DDF 架的插入损耗）/电缆衰减常数首先要知道SDH（1）到SDH（2）之间允许的最大衰减。

根据YD5024《本地电话网局间中继同步数字系列（SDH）光缆传输工程设计规范》第32页 6.0.2条的规定，2Mb/s 电缆衰减（含数字分配架的连接损耗）不应超过6dB（测试频率1024kHz），34 Mbit/s、45 Mbit/s速率电缆的允许衰减均为12 dB；140 Mbit/s 、155 Mbit/s速率电缆的允许衰减分别为12 dB 和12.7dB，考虑到140 Mbit/s 速率与155 Mbit/s速率应用的通用性，设备允许衰减按140 Mbit/s的12 dB取定。

另外，一个DDF一般看做最大有0.3dB(75Ohm)或0.4dB（120Ohm连接器）的插入损耗。

那么， SDH(1)到SDH(2)间分配给2M线的衰减就是6-2*0.3=5.4dB。

现在就看2M线缆了，我们知道，2M线缆内导体的线径和衰减常数不一样，最常用的有SFYV75-2-1(3.6)，线径0.36mm，SYV75-2-2(4.0)，线径0.40mm，衰减常数都是0.021dB/m。

考虑留出0.1dB的其他衰减，2M线缆最长是(5.4-0.1)/0.021=252米。

也就是SDH(1)到SDH(2)间2M线缆的总长度，要计算两个DDF间的2M线缆长度，还得减去SDH到DDF的2M线缆长度。

若换不同型号的2M线缆，由于衰减常数不一样，需要重新计算。

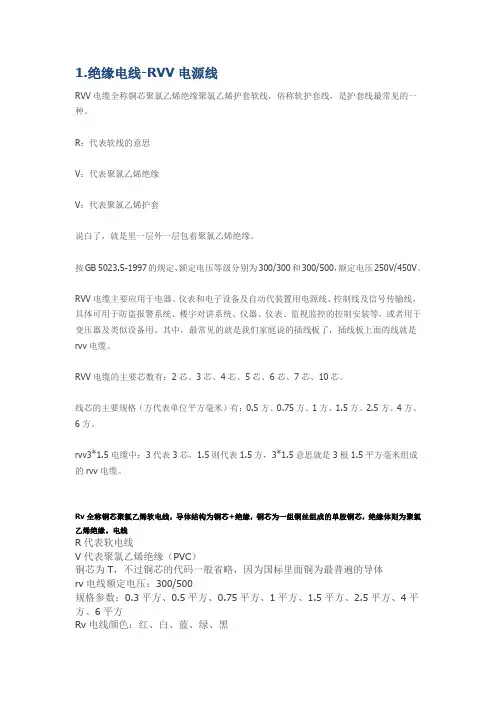

线缆规格及辨别

1.绝缘电线-RVV电源线RVV电缆全称铜芯聚氯乙烯绝缘聚氯乙烯护套软线，俗称软护套线，是护套线最常见的一种。

R：代表软线的意思V：代表聚氯乙烯绝缘V：代表聚氯乙烯护套说白了，就是里一层外一层包着聚氯乙烯绝缘。

按GB 5023.5-1997的规定，额定电压等级分别为300/300和300/500，额定电压250V/450V。

RVV电缆主要应用于电器、仪表和电子设备及自动代装置用电源线、控制线及信号传输线，具体可用于防盗报警系统、楼宇对讲系统、仪器、仪表、监视监控的控制安装等，或者用于变压器及类似设备用。

其中，最常见的就是我们家庭说的插线板了，插线板上面的线就是rvv电缆。

RVV电缆的主要芯数有：2芯、3芯、4芯、5芯、6芯、7芯、10芯。

线芯的主要规格（方代表单位平方毫米）有：0.5方、0.75方、1方、1.5方、2.5方、4方、6方。

rvv3*1.5电缆中：3代表3芯，1.5则代表1.5方，3*1.5意思就是3根1.5平方毫米组成的rvv电缆。

Rv全称铜芯聚氯乙烯软电线，导体结构为铜芯+绝缘，铜芯为一组铜丝组成的单股铜芯，绝缘体则为聚氯乙烯绝缘。

电线R代表软电线V代表聚氯乙烯绝缘（PVC）铜芯为T，不过铜芯的代码一般省略，因为国标里面铜为最普遍的导体rv电线额定电压：300/500规格参数：0.3平方、0.5平方、0.75平方、1平方、1.5平方、2.5平方、4平方、6平方Rv电线颜色：红、白、蓝、绿、黑Rv线主要用途：RV电缆线在工业配电领域有着广泛的应用，尤其适合要求较为严格的柔性安装场所，如电控柜，配电箱及各种低压电气设备，可用于电力，电气控制信号及开关信号的传输。

RV电线电缆采用软结构的设计，导体弯曲半径较小，且适用于潮湿多油的安装场所。

同时，RV电缆线在获得了CCC及CE标志的认证，符合HD（欧盟统一协调标准）的要求，不仅可以适用于中国市场，也适用于欧洲市场。

2.轴电缆-SYV视频线先由两根同轴心、相互绝缘的圆柱形金属导体构成基本单元(同轴对)，再由单个或多个同轴对组成的电缆。

超五类、六类、超六类、七类及八类网线对比

现如今随着云计算、5G等新型业务的不断涌现，数据中心规模不断的扩大，其架构与布线也越来越复杂，而光纤的轻量化及逐渐降低的成本，使得主干网设备对光纤的需求也越来越旺盛，在大型数据中心中光纤的占比率高到70%以上，远远高出铜缆，那么这是否意味着铜缆会被光纤完全取代呢？其实不然。

一、为什么铜缆仍然会是数据中心不可或缺的一部分？1、应用对比尽管，在数据中心对更高带宽需求的推动作用下，光纤凭借着更高传输速率、更大带宽等优点使其在数据中心中部署占据较大的份额，尤其是骨干应用网；但其实，铜缆仍然会是数据中心中不可或缺的一部分，而且在语音传输、电力供应等特殊环境的应用中，铜缆是光纤都无法取代的线缆。

2、铜线缆独特的优势在一百米以内的综合水平布线中，光纤在维护、成本、布线等方面不及铜缆。

光纤中的纤芯是一种特殊类型的玻璃纤维，相比铜缆中的铜来说更加脆弱，在布线和后期维护中，光纤若是不多加留意则会轻易折损，使其成本增加；而就目前市场情况来看，虽然光纤的价格有所降低，但总体来说还是高于铜缆的价格；因此，相对于光纤来说，铜缆的布线及维护更加便捷且成本低。

在语音信号的传输和无线接入、POE供电系统等电力供应方面的应用，光纤无法取代铜缆。

第一，因为铜缆与光纤不同的是通过电脉冲进行数据的传输，可支持语音信号，因此，铜缆可应用于语音传输，而光纤不行。

第二，由于光纤采用的玻璃纤维不能进行导电，而铜缆中的铜是可以进行导电的，因此，铜缆可在进行数据连接的同时供应电力，从而被广泛应用于无线接入、POE供电系统、基于LED的电力系统等。

此外，在TIA-568.2-D标准中已批准了模块化插头端接链接（MPTL）作为连接设备的选项，此举动将会促进RJ45铜缆应用的增长，尤其是在使用IP摄像头的监控系统中。

同时，此规范的附录中还增加了28AWG规格网络跳线，而更小规格的铜缆将会有助于空气的流通和空间的利用，使其在高密度的应用中得以发展。

二、铜缆的类型与应用有哪些？常见铜缆类型有哪些？现如今市面上铜缆的类型繁多，如超五类、六类、超六类、七类和八类等网络跳线，而不同类型的铜缆其布线应用不同，如下：1、超五类网线超五类网络跳线（即Cat5e网线）是由TIA/EIA于2001年研发而来，其衰减小、串扰少，最大带宽为100MHz，最大传输速率为1000Mb/s，可向后兼容，相对于五类网线而言，其性能得到大幅度提升，具备更高的衰减串扰比（ACR）和信道噪比（SNR），以及更小的时延误差。

干线子系统所用线缆清单

干线子系统所用线缆清单干线子系统是现代通信网络中不可或缺的一部分，它负责将数据传输从核心网络传送到边缘网络。

为了确保干线子系统的稳定运行和高效传输，合适的线缆选择是至关重要的。

下面是干线子系统所用线缆清单。

1. 光纤线缆光纤线缆是干线子系统中最常见且最重要的线缆之一。

它能够以光信号的形式传输数据，具有高速传输、大容量和低延迟的特点。

在干线子系统中，常见的光纤线缆包括单模光纤和多模光纤，可以根据不同的需求选择合适的光纤线缆。

2. 同轴电缆同轴电缆是一种常用的传输有线电视和宽带网络信号的线缆。

它由中心导体、绝缘层、外导体和保护层组成，具有良好的抗干扰性能和较长的传输距离。

在干线子系统中，同轴电缆常用于传输高频信号，如电视信号和宽带网络信号。

3. 双绞线双绞线是一种由两条绝缘的铜线紧密绞合而成的线缆。

它具有良好的抗干扰性能和较低的成本，常用于传输低频信号和数据。

在干线子系统中，双绞线常用于传输以太网信号，可以根据传输速率的不同选择合适的双绞线。

4. 光电复合线缆光电复合线缆是一种将光纤和电缆组合在一起的线缆，可以同时传输光信号和电信号。

它结合了光纤线缆和电缆的优点，适用于需要同时传输光信号和电信号的场景。

在干线子系统中，光电复合线缆常用于传输视频信号和控制信号。

5. 平衡线缆平衡线缆是一种将两条相互平衡的导线组合在一起的线缆。

它具有良好的抗干扰性能和较长的传输距离，常用于传输音频信号和视频信号。

在干线子系统中，平衡线缆常用于传输音频信号和视频信号，可以根据不同的需求选择合适的平衡线缆。

以上是干线子系统所用线缆清单，不同类型的线缆可以根据实际需求进行选择和配置。

合适的线缆选择可以保证干线子系统的稳定运行和高效传输，为现代通信网络的发展提供坚实的基础。

在设计和建设干线子系统时，需要综合考虑不同线缆的特点和适用场景，以满足用户的需求和提高网络性能。

线缆传输距离

这个是我在网上找的，然后整理了一下，希望能帮的到大家线缆传输距离视频线缆型号75-2 约150米视频线缆型号75-3 约200米视频线缆型号75-4 约270米视频线缆型号75-5 约370米（可到500米）视频线缆型号75-7 约500米视频线缆型号75-9 约680米线缆型号及适用范围扬声器的传输电缆距离依据下表列出的最大允许最大距离电缆规格不同扬声器总功率允许的最大距离（m）二线制30w 60w 120w 240w 2*0.5mm2 400 200 100 50 2*0.75mm2 600 300 150 75 2*1.00mm2 800 400 200 100 2*1.2mm2 1000 500 250 125 2*1.5mm2 1300 650 325 165 2*2.5mm2 1100 550 280 USB线建议在5米之内五类线建议在94米之内STP的双绞线内有一层金属隔离膜，在数据传输时可减少电磁干扰，所以它的稳定性较高。

而UTP内没有这层金属膜，所以它的稳定性较差，但它的优势就是价格便宜。

采用UTP 的双绞线价格一般在1米1元钱左右，而STP的双绞线就说不定了，便宜的几元1米，贵的可能十几元以上1米。

双绞线一共八根线，八根线的布线规则是1236线有用，4578线闲置。

五类网线跳线不应超过5米，单模光纤跳线不应超过10米单模光纤缩写SM可达160千米多模光纤缩写MM可达2千米（可3千米）若光纤长度在250M以内，适用62.5/125μm多模式外光缆；若光纤长度在250M至500M之间，使用50/125μm多模室外光缆；若光纤长度在超过500M，使用8.3/125μm单模光纤。

对讲线缆传输距离带监听的对讲分机、喇叭与一级分机之间采用的是4芯屏蔽线+2芯屏蔽线RVVP4*0.5传输在200米内RVVP4*0.75传输在200~500之间RVVP4*1传输在500~1000之间对讲点大于1000米需要加中继放大设备线槽规格（cm）4对双绞线100*100 134 150*75 151 200*100 269 150*150 303 300*200 832 管内径的选择标准为15可穿1根4对8芯双绞线20可穿2~3根4对8芯双绞线25可穿4根4对8芯双绞线30可穿5~6根4对8芯双绞线VGA传输距离及问题采用不同的线材对传输距离影响很大，模拟信号只要传输就一定会有衰减，我们所能做的只是减少它的衰减如果选用好的线材可以传输到100 米左右正常显示。

各种线缆传输距离

视频线缆传输距离视频线缆型号75－2 约150米视频线缆型号75－3 约200米视频线缆型号75－4 约270米视频线缆型号75－5 约370米(可到500米)视频线缆型号75－7 约500米视频线缆型号75－9 约680米线缆型号及适用范围A VP 铜芯聚氯乙烯绝缘安装用屏蔽电线屏蔽场合安装用RVP 铜芯聚氯乙烯绝缘屏蔽软电线RVVP 铜芯聚氯乙烯绝屏蔽聚氯乙烯护套软电缆型号名称使用范围YVV 聚氯乙烯绝缘、聚氯乙烯护套仪表用电缆固定敷设，用于仪器、仪表的连接YVVP 聚氯乙烯绝缘、聚氯乙烯护套仪表用屏蔽电缆同上，用于要求抗干扰的情况下RVV 聚氯乙烯绝缘、聚氯乙烯护套仪表用软电缆用于要求柔软的场合RVVP 聚氯乙烯绝缘、聚氯乙烯护套仪表用屏蔽软电缆同RVV型，用于抗干扰场合RV 是软线，RVS一般是由许多细铜丝构成软线。

BV 是硬线，是一根铜线；但是BVVB2*1.0就是两根硬线。

扬声器的传输电缆规格依据下表列出的最大允许距离选择USB线建议在5米之内五类网线建议在94米之内五类网线跳线不应超过5m，光缆跳线不应超过10m单模光纤缩写SM可达160千米多模光纤缩写MM可达2千米（可3千米）若光纤长度在250M以内，使用62.5/125µm多膜室外光缆；若光纤长度在250M至500M之间，使用50/125µm多膜室外光缆；若光纤长度在超过500M，使用8.3/125µm单膜室外光缆对讲线缆传输距离带监听的对讲分机、喇叭与一级分机之间采用的是4芯屏蔽线＋2芯屏蔽线RVVP4×0.5传输在200米内RVVP4×0.75传输在200～500之间RVVP4×1传输在500～1000之间对讲点大于1000米需加中继放大设备线槽容纳线缆根数统计表管内径的选择标准为Φ15可穿1根4对8芯双绞线Φ20可穿2~3根4对8芯双绞线Φ25可穿4根4对8芯双绞线Φ30可穿5~6根4对8芯双绞线。

局域网搭建如何选择合适的网络线缆

局域网搭建如何选择合适的网络线缆在如今数字时代的快速发展下，局域网已经成为企业和家庭的常见需求。

局域网的搭建离不开网络线缆的选择，不同类型的网络线缆适用于不同的场景和需求。

本文将介绍如何选择适合的网络线缆以搭建一个高效可靠的局域网。

一、了解不同类型的网络线缆1. 双绞线（Twisted Pair）双绞线是局域网中最常见的网络线缆类型。

其由多对绞合的铜线构成，根据传输速率的不同分为不同的类别。

其中最常用的是Cat5e （Category 5 enhanced）和Cat6（Category 6）。

Cat5e适用于传输速率为1000Mbps以内的场景，而Cat6在传输速率更高的情况下表现更佳。

2. 光纤（Fiber Optic）光纤是一种通过光信号传输数据的网络线缆，相比于双绞线，光纤具有更高的带宽和更低的传输延迟。

光纤适用于需要长距离传输和高速数据传输的场景，例如大型企业、数据中心等。

3. 同轴电缆（Coaxial Cable）同轴电缆是一种由内部导体、绝缘层和外层屏蔽层组成的网络线缆。

它适用于一些特殊场景，如有线电视网络、宽带接入等。

二、考虑网络需求和应用场景1. 传输速率要求根据局域网中所需的传输速率选择合适的网络线缆。

如果需要支持高速数据传输，如高清视频流，音频传输等，则应考虑选择Cat6或光纤；如果只需要常规办公场景的数据传输，则Cat5e足以满足要求。

2. 网络距离和拓扑结构网络线缆的传输距离也是一个重要的考虑因素。

一般而言，双绞线的传输距离较短，约在90米左右；而光纤可以达到数十公里的传输距离。

根据局域网中设备的布局和连接需求，选择适合的传输距离。

3. 抗干扰性能在某些场景下，如工业环境或电磁干扰较严重的地方，抗干扰性能非常重要。

双绞线和光纤都具有较好的抗干扰能力，而同轴电缆相对较差。

三、参考标准和认证为了确保所选网络线缆的质量和性能，可以参考相关的标准和认证。

一般而言，合格的网络线缆应符合相应的标准，如TIA/EIA-568标准。

常用弱电信号线缆传输距离

6
最大传输距离为1219米。最大传输速率为10Mbps，在100Kb/S的
S485 传输速率下，才可以达到最大的通信距离。采用阻抗匹配、低衰
减的专用电缆可以达到1800米
7
USB
5m
距离
最多可安装4个中继器，传输距离500m
1、网线延长器：5类100m，六类120m； 2、光纤延长器：传的更远
只能点对点通讯，最大传输速率最大为20kB/s 。
超过1200米，可加中继器（最多8只），这样传输距离接近10Km。可用网线延长器
常用信号线缆传输距离
五类线
100m
1
网线
六类线
100m
六类无氧铜
120m
2
光纤
多模
10/100Mbps 1000Mbps
2000m 550m
单模
5000m，光模块可达150200Km
通常
3
HDMI
质量一般的线材
＜30m ＜15m
4
DVIDVI-I来自约5m 7-15m5VGA
20-40m
RS232
最大传输距离标准值为15m

各种网线的分类和区别

各种网线的分类和区别现在电脑市场上的网线龙鱼混杂，各种颜色及皮肤的，让行业人士都傻了眼，这里介绍一些关于网线的基本常识，以便大家参考：线缆主要包括：双绞线（也就是平时说的网线）、光纤和同轴电缆（较早产品，现在很少看到用了）。

在这三者中，同轴电缆由于价格比较高、性能一般而逐渐被市场所淘汰；光纤的性能非常优良，但价格过高且安装起来也比较困难，一般只应用在各项指标都要求较高的网络环境中，家庭网络很少有此应用；双绞线由其低廉的价格，简单的安装方法，良好且稳定的性能在有线网络中广为使用。

双绞线电缆一般分为8类：1类线主要用于语音传输；2类线由于传输频率只有1MHZ，主要用于旧的令牌网；3类线主要用于10BASE-T的网络；4类线令牌网和10BASE-T/100BASE-T网络；5类线传输率为100MHz，用于100BASE-T和10BASE-T 网络，它是最常用的以太网电缆；超5类线主要用于千兆位以太网（1000Mbps）；六类线的传输频率为1MHz～250MHz，适用于传输速率高于1Gbps的网络；7类线是最新的一种非屏蔽双绞线，传输频率至少可达500 MHz，传输速率为10 Gbps。

另外双绞线还分为屏蔽和非屏蔽2种。

屏蔽双绞线由于其增加了屏蔽层，所以比普通的非屏蔽双绞线更具可靠性和稳定性，但价格较非普通线缆要高。

日常应用中最多的为5类非屏蔽双绞线，它由4对且每一对由2根22-26号绝缘铜导线按互相绞起来的最后在包上一个绝缘电缆套管里的双绞线组成，具有无屏蔽外套，直径小，节省占用空间，重量轻，易弯曲，易安装，阻燃性等特性。

有效传输距离为100M，传输率为100MHz。

不同类型的线缆价格差距也比较大，一般为几角至两三块钱每米，我们常用的5类线的价格一般在1.5元左右。

主要品牌有：安普、康普（AVAYA）、西蒙、朗讯、丽特等，国内品牌网线主要有：IBMNET、TCL、一舟、清华同方。

优质网线应具备以下特点，在挑选时可酌情选择：1.线芯应为实心且为纯铜制成；2.线芯的粗细程度也直接影响到使用效果，顾线芯较粗线缆较好；3.手感柔和、线缆粗细程度一致且线皮颜色均匀；4.网线线皮不能被点燃，若用普通打火机都能点燃网线外皮的线缆最好不要选择。

常用线缆传输距离

常用线缆传输距离一、网线这里就简单说下网线，网线大家都比较熟，根据不同规格的网线有不同的传输距离。

网线在传输网络信号，如果超出了网线本身可以承受的距离，信号就会衰减，严重时，网络信号会中断。

五类，六类都是100米，正规无氧铜6类线可以达到120米左右，如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。

如安装4个中继器连接5个网段，则最大传输距离可达500m。

二、光纤网线的传输距离有限，并不能解决远距离数据传输，那么对于远距离传输可以使用光纤。

光纤分为多模与单模，多模传输的距离比网线远，但又比单模短。

在10Mbps及100Mbps的以太网中，多模光纤最长可支持2000米的传输距离；而于1Gbps千兆网中，多模光纤最高可支持550米的传输距离；所以多模现在用的比较少了。

单模光纤相比于多模光纤可支持更长传输距离，在100Mbps的以太网以至1G 千兆网，单模光纤都可支持超过5000m的传输距离。

单模光模块中使用的器件是多模光模块的两倍，所以单模光模块的总体成本要高于多模光模块；单模光模块的传输距离可达150至200km。

所以对于远距离传输可以用光纤来解决，类如远程监控项目。

三、HDMI线HDMI高清晰度多媒体接口，一般高清显示器上用，可以连接hdmi显示器跟显示器，现在很多网络盒子也可以通过连接线连接电视，传递音频视频信号。

一般的HDMI信号传输30米以下，那么对于质量一般的线材大约传输的最大距离15米左右。

那么HDMI远距离如何传输呢？1、可以使用转换延长器HDMI信号不经过其他设备（传输120米)。

HDMI信号一般无法直接用HDMI线材传输到30米以上，市场上也几乎没有30米以上的HDMI成品线。

这种情况下如果只是单纯的传输HDMI信号到显示设备上，HDMI信号不经过其他设备的话，我们可以采用网线延长信号的方法，用HDMI网线延长器来将信号延长，HDMI网线延长器分为发送端（HDMI输入，网线输出）和接收端（网线输入，HDMI输出），可以延长100米（5类网线）、120米（6类网线）。

常见的视频信号传输线缆种类及传输距离

6.SDI
SDI(serial digital interface)是"数字分量串行接口"。那么HD-SDI就是高清数字分量串行接口。HD-SDI是实时无压缩的高清广电级摄像机，是安防监控领域的又一科技进步，为监控中心提供高清晰的图像来源的设备。
二、控制信号
常见控制信号，RS232、RS422、RS485、IR、CR-NET(CREATOR控制信号)
传输距离短 15米
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现)。而且由于Cr Cb的混合导致色度信号的带宽也有一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
ⅳ IR红外（CREATOR中R控制信号) 传输距离800米。
薛哥总结：
每天一篇文章，每天进步一点，我们一起成长，共同进步，成就自己！
好的文章分享出去，分享是一种美德，帮助别人就是帮助自己
一般来说，在传输1600×1200@60Hz以下的视频信号时，使用单通道DVI和双通道DVI没有明显的差别。如果你的显示器可以支持Full HD(1920×1080)或以上的分辨率，就不要选择单通道的DVI数据线了。

光纤线缆基础知识

线缆的介绍（光纤）李玉喜1、光纤的种类：单模光纤：（黄色）SMF多模光纤：（橙色）MMF应用传输距离参照2、光纤接口：光纤接口有以下几种：FC 圆型带螺纹（配线架上用的最多）ST 卡接式圆型SC 卡接式方型（路由器交换机上用的最多）LC 接头与SC接头形状相似，较SC接头小一些PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型，一头双纤收发一体（华为8850上有用）如图ST、SC、FC、MT-RJ光接头的区别：（1）ST、SC连接器接头常用于一般网络。

（2）ST头插入后旋转半周有一卡口固定，缺点是容易折断；（3）SC连接头直接插拔，使用很方便，缺点是容易掉出来；（4）FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

（5）MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

3、光纤连接器光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器：（1）、FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)（2）、SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)（3）、ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F 连接来说，连接器通常是ST类型。

常用于光纤配线架）（4）、LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）（5）、MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体4、常见几种光纤：光纤接口大全5、光纤模块：光模块全称叫光收发一体模块（optical transceiver），是光纤通信系统中的重要器件。

RS232线路传输距离

232 用便宜5类网线理想情况150米没问题测过232 实际使用中最长用过60米当时用的3芯普通线缆室外走线232 一般室内布线都不会有问题485 理论可达到1km实际使用中，要考虑你所用的led控制卡232芯片的质量，和卡的整体稳定性，还有PC端软件的传输波特率设置，一般低波特率比较稳定但是速度慢很多，还有串口线走线的实际情况考虑干扰等，如果用usb转232或485，也要考虑转接线的质量RS-232协议理论传输距离是10米RS-485协议理论传输距离是1000米RS232 限于15米以内！RS485最大无中继传输距离为1200米(采用阻抗相匹配、低衰减的专用电缆可突破此值)，超过需加中继器，最多不超过8只，即9600米。

--------※------------※-------------※---------------下列建议希望会有所帮助：1.采用阻抗匹配、低衰减的RS485专用电缆更有利于保证通信。

一般推荐如下：普通双绞屏蔽型电缆STP-120Ω（for RS485 & CAN）one pair 20 AWG ，电缆外径7.7mm左右。

适用于室内、管道及一般工业环境。

使用时，屏蔽层一端接地！普通双绞屏蔽型电缆STP-120Ω（for RS485 & CAN）one pair 18 AWG ，电缆外径8.2mm左右。

适用于室内、管道及一般工业环境。

使用时，屏蔽层一端接地！铠装双绞屏蔽型电缆ASTP-120Ω（for RS485 & CAN）one pair 18 AWG ，电缆外径12.3mm左右。

可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。

使用时，建议铠装层两端接地，最内层屏蔽一端接地！CC-Link的总线电缆是特性阻抗为110±10Ω的3芯绞合屏蔽电缆，国产型号规格：STP-110Ω（for CANopen & CC-Link）3C×20AWG ，使用时，屏蔽层应只在一端接地！2.传输距离超过300米应加终端电阻（一般为120Ω）。

常用线缆传输距离大汇总

常用线缆传输距离大汇总
I-、视频信号接口
监控视频线种类介绍：
按照材料区分有SYV及SY W V两种，绝缘层的物理材料结构不同，SYV是实心聚乙烯电缆；SY W V是高物理发泡电缆，物理发泡电缆传输性能优于聚乙烯。

(S--同轴电缆Y--聚乙烯V--聚氯乙烯W--稳定聚乙烯）
按照阻抗可分为SYV50-XX SYV 75-XX SYV-100 XX…... x x代表绝缘层外径。

1复合视频信号：一般接头为BNC、RCA(莲花头）
75代表抗阻性，后面的3和5代表它的绝缘外径(3mm/5mm)。

视频线分：
•75-3传输距离约200米；
RS-422是差模传输，抗干扰能力强，能传1200米，最大传输速率为10M b/s。

其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。

只有在很短的距离下才能获得最高速率传输。

一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。

RS-485最大的通信距离约为1219米，数据最高传输速率为lOMbps, RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。

•IR红外(CREATOR中控红外口）传输距离150米。

•CR-NET(CREATOR控制信号）传输距离800米。
