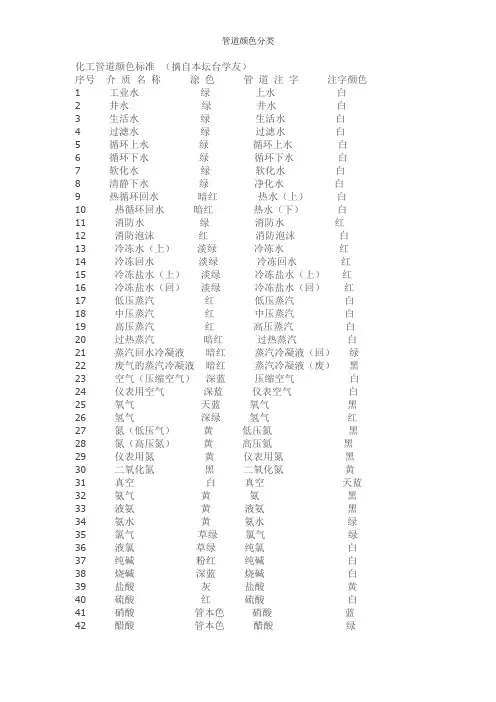

化工管道颜色标准（摘自本坛台学友）序号介质名称涂色管道注字注字颜色1 工业水绿上水白2 井水绿井水白3 生活水绿生活水白4 过滤水绿过滤水白5 循环上水绿循环上水白6 循环下水绿循环下水白7 软化水绿软化水白8 清静下水绿净化水白9 热循环回水暗红热水（上）白10 热循环回水暗红热水（下）白11 消防水绿消防水红12 消防泡沫红消防泡沫白13 冷冻水（上）淡绿冷冻水红14 冷冻回水淡绿冷冻回水红15 冷冻盐水（上）淡绿冷冻盐水（上）红16 冷冻盐水（回）淡绿冷冻盐水（回）红17 低压蒸汽红低压蒸汽白18 中压蒸汽红中压蒸汽白19 高压蒸汽红高压蒸汽白20 过热蒸汽暗红过热蒸汽白21 蒸汽回水冷凝液暗红蒸汽冷凝液（回）绿22 废气的蒸汽冷凝液暗红蒸汽冷凝液（废）黑23 空气（压缩空气）深蓝压缩空气白24 仪表用空气深蓝仪表空气白25 氧气天蓝氧气黑26 氢气深绿氢气红27 氮（低压气）黄低压氮黑28 氮（高压氮）黄高压氮黑29 仪表用氮黄仪表用氮黑30 二氧化氮黑二氧化氮黄31 真空白真空天蓝32 氨气黄氨黑33 液氨黄液氨黑34 氨水黄氨水绿35 氯气草绿氯气绿36 液氯草绿纯氯白37 纯碱粉红纯碱白38 烧碱深蓝烧碱白39 盐酸灰盐酸黄40 硫酸红硫酸白41 硝酸管本色硝酸蓝42 醋酸管本色醋酸绿43 煤气等可燃气体紫煤气（可燃气体）白44 可燃液体银白油类（可燃液体）黑45 物料管道红按管道介质注字黄说明：1）对于采暖装置一律涂刷银漆，不注字。
2）通风管道（塑料管除外）一律涂灰色。
3）对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。
4)对于室外地沟的管道不涂色，但在阴井内接头处按介质进行涂色。
5）对于保温涂沥青的防腐管道，均不涂色。
工业设备、管道、钢结构、建（构）筑物表面色和标志管理标准4 管理内容与要求4.1 除表面采用搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、合金铝板、石棉水泥等材料的设备和管道宜保持制造厂出厂或材料本色，不再刷表面色（但应刷标志色）外，其它设备和管道应刷表面色和标志色。
(推荐)管道颜色及色环标识
附件1：厂区内、外部管道颜色规定1.1厂房内部管道颜色，见表1-1。
厂房内部管道颜色表1-11.2 厂房外部管道为了整体厂区的美观、协调和统一，对于本项目厂房外部的管道（包括管道及支架）采用统一的颜色，管道采用银灰色（B04），钢支架采用深豆绿色（G09），混凝土支架采用混凝土本色。
本项目厂房外部管道的涂装颜色详见表1－2。
厂房外部管道颜色表1-21.3 厂房外部管道标志范围1.3.1 管道标志范围及位置，按表1-3实行。
管道标志范围及位置表表1-31.3.2 色环的间隔一般为100m。
对小口径管道，工厂内不容易看清的部分36m左右作一个标志（可结合柱网的柱距而定）。
1.3.3 横穿道路的管道有二根以上时，可在最低一根管道上作高度标志。
1.3.4 管道色环、流向及流体标志。
1.3.4.1 Φ325mm以上的管道的色环、流向及流体，应按下列图例标志。
（见下页图所示）（1）高炉煤气管道，按下图标志（2）混合煤气管道，按下图标志1.3.4.2 Φ273mm以下的管道的色环、流向及流体标志应按下列图例标志。
括号内的尺寸适用于室内。
（1）氮气管道，按下图标志（2）混合煤气管道，按下图标志。
1.3.5 管道标志板1.3.5.1 在50m左右能够明显看清的场所，标识可直接标在管道上。
1.3.5.2 如在小口径管道上直接标志不易看清，应设置标志板。
在标志板的两面都写上标志，标志板底色为白色，文字为黑色，周围用黑色和中黄色作条纹花边。
例如管底高度7.5m标高的管道，按下图标志。
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
管道颜色及标识规范
1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。
5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
管道颜色及色环标识
附件1：厂区内、外部管道颜色规定之马矢奏春创作
1.1厂房内部管道颜色, 见表1-1.
厂房内部管道颜色表1-1
1.2 厂房外部管道
为了整体厂区的美观、协调和统一, 对本项目厂房外部的管道（包括管道及支架）采纳统一的颜色, 管道采纳银灰色（B04）, 钢支架采纳深豆绿色（G09）, 混凝土支架采纳混凝土赋性.本项目厂房外部管道的涂装颜色详见表1－2.
厂房外部管道颜色表1-2
1.3 厂房外部管道标识表记标帜范围
1.3.1管道标识表记标帜范围及位置, 按表1-3实行.
管道标识表记标帜范围及位置表表1-3
1.3.2色环的间隔一般为100m.对小口径管道, 工厂内不容易看清
的部份36m左右作一个标识表记标帜（可结合柱网的柱距而定）. 1.3.3 横穿路途的管道有二根以上时, 可在最低一根管道上作高度标识表记标帜.
1.3.4管道色环、流向及流体标识表记标帜.
1.3.4.1 Φ325mm以上的管道的色环、流向及流体, 应按下列图例标识表记标帜.（见下页图所示）
（1）高炉煤气管道, 按下图标识表记标帜
上.
应设
, 帜.。
管道颜色及色环标识
附件1：厂区内、外部管道颜色规定1.1厂房内部管道颜色，见表1-1。
厂房内部管道颜色表1-1
1.2 厂房外部管道
为了整体厂区的美观、协调和统一，对于本项目厂房外部的管道（包括管道及支架）采用统一的颜色，管道采用银灰色（B04），钢支架采用深豆绿色（G09），混凝土支架采用混凝土本色。
本项目厂房外部管道的涂装颜色详见表1－2。
厂房外部管道颜色表1-2
1.3 厂房外部管道标志范围
1.3.1 管道标志范围及位置，按表1-3实行。
管道标志范围及位置表表1-3
1.3.2 色环的间隔一般为100m。
对小口径管道，工厂内不容易看清的部分36m左右作一个标志（可结合柱网的柱距而定）。
1.3.3 横穿道路的管道有二根以上时，可在最低一根管道上作高度标志。
1.3.4 管道色环、流向及流体标志。
1.3.4.1 Φ325mm以上的管道的色环、流向及流体，应按下列图例标志。
（见下页图所示）
（2）混合煤气管道，按下图标志
1.3.4.2 Φ273mm以下的管道的色环、流向及流体标志应按下列图例标志。
括号内的尺寸适用于室内。
（1）氮气管道，按下图标志
1.3.5 管道标志板
1.3.5.1 在50m 左右能够明显看清的场所，标识可直接标在管道上。
1.3.5.2 如在小口径管道上直接标志不易看清，应设置标志板。
在标志板的两面都写上标志，标志板底色为白色，文字为黑色，周围用黑色和中黄色作条纹花边。
例如管底高度7.5m 标高的管道，按下图标志。
管道颜色及色环标识
______________________________________________________________________________________________________________厂区内、外面管道颜色规定1.厂房内部管道颜色，见表 1-1 。

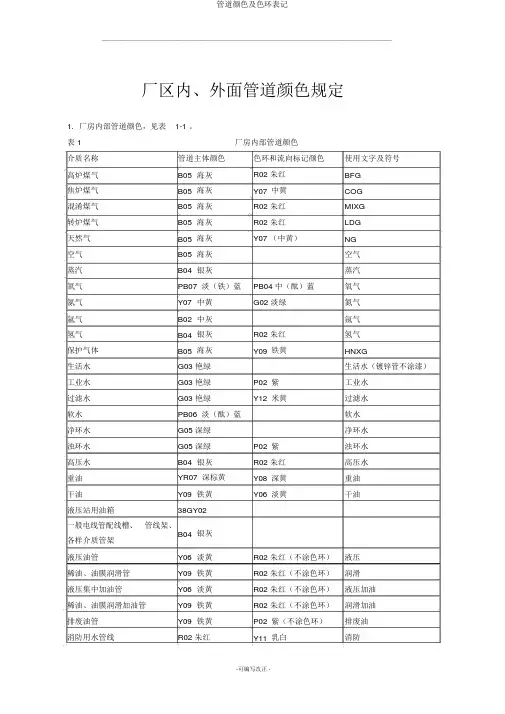

表 1厂房内部管道颜色介质名称管道主体颜色色环和流向标记颜色使用文字及符号高炉煤气B05海灰R02 朱红BFG焦炉煤气B05海灰Y07中黄COG混淆煤气B05海灰R02 朱红MIXG转炉煤气B05海灰R02 朱红LDG天然气B05海灰Y07 （中黄）NG空气B05海灰空气蒸汽B04银灰蒸汽氧气PB07 淡（铁）蓝PB04 中（酞）蓝氧气氮气Y07中黄G02 淡绿氮气氩气B02中灰氩气氢气B04银灰R02 朱红氢气保护气体B05海灰Y09铁黄HNXG生活水G03 艳绿生活水（镀锌管不涂漆）工业水G03 艳绿P02紫工业水过滤水G03 艳绿Y12米黄过滤水软水PB06 淡（酞）蓝软水净环水G05 深绿净环水浊环水G05 深绿P02紫浊环水高压水B04银灰R02 朱红高压水重油YR07 深棕黄Y08深黄重油干油Y09铁黄Y06淡黄干油液压站用油箱38GY02一般电线管配线槽、管线架、B04银灰各样介质管架液压油管Y06淡黄R02 朱红（不涂色环）液压稀油、油膜润滑管Y09铁黄R02 朱红（不涂色环）润滑液压集中加油管Y06淡黄R02 朱红（不涂色环）液压加油稀油、油膜润滑加油管Y09铁黄R02 朱红（不涂色环）润滑加油排废油管Y09铁黄P02紫（不涂色环）排废油消防用水管线R02 朱红Y11乳白消防介质名称管道主体颜色色环和流向标记颜色使用文字及符号除尘用管道B05 海灰PB01 深（铁）蓝除尘用管道排废水管G05深绿P02紫色环废水空调冷却水管G05深绿Y11乳白冷却水制冷站、制冷水G05深绿Y11乳白制冷站、制冷水2.厂房外面管道为了整体厂区的雅观、协调解一致，关于本项目厂房外面的管道（包含管道及支架）采纳一致的颜色，管道采纳银灰色（B04 ），钢支架采纳深豆绿色（G09 ），混凝土支架采纳混凝土本色。
