混凝土梁板柱和楼梯施工缝留置方案
施工缝留置位置、形式和处理措施.doc
施工缝留置位置、形式和处理措施-1、什么叫施工缝？施工缝：因施工组织需要而在各施工单元分区间留设的缝。
施工缝并不是一种真实存在的缝，它只是因后浇注混凝土超过初凝时间，而与先浇注的混凝土之间存在一个结合面，该结合面就称之为施工缝。
2、施工缝留设方法？施工缝的位置应设置在结构受剪力较小和便于施工的部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。
( 1) 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。
( 2) 和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm～30mm处。
当板下有梁托时，留置在梁托下部。
( 3) 对于长宽比大于二比一的单向板，施工缝应留置在平行于板的短边的任何位置，同时施工缝应垂直留置，不能做成斜槎。
( 4) 有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3 的范围内。
( 5) 墙上的施工缝应留置在门洞口过梁跨中1/3 范围内，也可留在纵横墙的交接处。
( 6) 楼梯上的施工缝应留在踏步板的1/3 处。
楼梯的混凝土宜连续浇注。
若为多层楼梯，且上一层为现浇楼板而又未浇注时，可留置施工缝；应留置在楼梯段中间的1/3部位，但要注意接缝面应斜向垂直于楼梯轴线方向。
（施工中存在争执原因是旧规范规定了楼梯施工缝必须留置在中间1/3区段，传统施工留置在向上、下3步处，留置在梯段中间时，理论上是剪力较小，但施工时施工缝质量不好控制，二次支模时容易产生已浇筑部位形成短时悬挑，反而不利于构件的质量控制。
）( 7) 水池池壁的施工缝宜留在高出底板表面200mm～500 mm的竖壁上。
( 8) 双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构，施工缝位置应按设计要求留设。
3、浅谈施工缝能否留置1、施工规范中规定的柱应留水平缝、梁板墙应留垂直缝比较片面，没有对混凝土构件作出统一规定，例如，混凝土楼梯如果说留水平缝或垂直缝都是不合适的。
混凝土梁板柱和楼梯施工缝留置方案

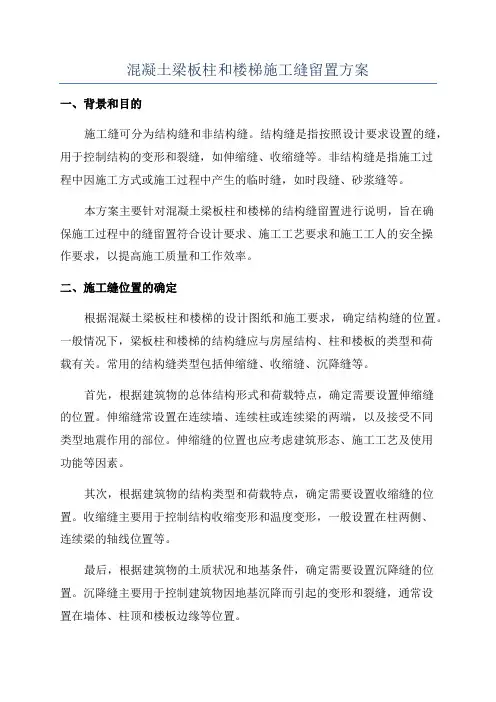

混凝土梁板柱和楼梯施工缝留置方案一、背景和目的施工缝可分为结构缝和非结构缝。
结构缝是指按照设计要求设置的缝，用于控制结构的变形和裂缝，如伸缩缝、收缩缝等。
非结构缝是指施工过程中因施工方式或施工过程中产生的临时缝，如时段缝、砂浆缝等。
本方案主要针对混凝土梁板柱和楼梯的结构缝留置进行说明，旨在确保施工过程中的缝留置符合设计要求、施工工艺要求和施工工人的安全操作要求，以提高施工质量和工作效率。
二、施工缝位置的确定根据混凝土梁板柱和楼梯的设计图纸和施工要求，确定结构缝的位置。
一般情况下，梁板柱和楼梯的结构缝应与房屋结构、柱和楼板的类型和荷载有关。
常用的结构缝类型包括伸缩缝、收缩缝、沉降缝等。
首先，根据建筑物的总体结构形式和荷载特点，确定需要设置伸缩缝的位置。
伸缩缝常设置在连续墙、连续柱或连续梁的两端，以及接受不同类型地震作用的部位。
伸缩缝的位置也应考虑建筑形态、施工工艺及使用功能等因素。
其次，根据建筑物的结构类型和荷载特点，确定需要设置收缩缝的位置。
收缩缝主要用于控制结构收缩变形和温度变形，一般设置在柱两侧、连续梁的轴线位置等。
最后，根据建筑物的土质状况和地基条件，确定需要设置沉降缝的位置。
沉降缝主要用于控制建筑物因地基沉降而引起的变形和裂缝，通常设置在墙体、柱顶和楼板边缘等位置。
三、施工缝的处理1.伸缩缝处理：伸缩缝的处理应根据设计要求和施工工艺来确定。
常见的伸缩缝处理方式有填缝、密封槽和预留孔等。
（1）填缝：在伸缩缝位置留置缝槽，使用混凝土或其他填充材料填满缝槽，保证缝隙的密封性和平整性。
（2）密封槽：在伸缩缝位置留置密封槽，使用防水材料填充密封槽，保证缝隙的密封性和耐久性。
（3）预留孔：根据设计要求，在伸缩缝位置预留孔，用于连接或固定结构件。
2.收缩缝处理：收缩缝的处理应根据设计要求和施工工艺来确定。
常见的收缩缝处理方式有预留带、横腰梁和伸缩缝条等。
（1）预留带：在收缩缝位置预留较宽的带状缝，用于容纳结构的收缩变形。
施工缝留置及处理措施
2021/5/27
2
6、主楼地下室与室外地下车库施工缝 主楼先施工，车库后挖，在施工缝位 置预留插筋，一般项目上把施工缝留 置在墙体垂直面上，主体完工后进行 室处地下室施工。这样容易出现墙体 垂直施工缝不易浇筑密实，因沉降变 形因素影响产生裂缝、渗漏等现象， 修补难度较大。我们可以将施工缝位 置由墙板结合处改为板板结合处，浇 筑前彻底清理施工缝，确保混凝土密 实，并在防水施工前进行渗漏检查， 发现渗漏先进行修补。
2021/5/27
2、地下室内墙需 要拆模后在混凝 土墙顶弹水平线， 并切平，并对局 部胀模部位进行 打磨。施工缝处 贴双面胶，混凝 土拆模后对施工 缝弹线进行观感 处理。
墙体上口不平进行切割处理
2021/5/27
内墙施工缝接茬效果
5
3、外墙上口接缝 （1）楼板混凝土施工前安 装吊绑模并高出楼面30mm 左右 ，浇注混凝土时外墙 一周高出楼面30mm与模板 平齐，墙内侧同楼面平， 形成斜坡面。 （2）混凝土浇筑后吊绑模 下移并重新加固，根据平 整度情况在混凝土墙上口 弹线。采用角磨机按弹线 标高将墙外口割平，施工 缝处贴双面胶合上外墙模 板，拆模后弹线清理 。
2021/5/27
吊帮模高出楼面30mm左右支模
6
吊帮模下移弹线机械切割
2021/5/27
7
一、施工缝留置位置要求
1、墙、柱
竖向施工缝，墙体留置在门洞口过 梁跨中1/3范围内，也可留在纵横墙 的交接处，内外墙施工逢留在内墙 距外墙100mm处，施工缝处绑两道 钢板网（墙体竖向施工缝按流水段 划分图位置留置）。水平施工缝， 留置在板、主梁底面上25㎜。
2021/5/27
基层底板与外墙施工缝1 留置
3、顶板后浇带施工缝留 置在1/3跨中位置，顶板 施工缝与板面垂直，不得 留斜茬。
工程施工缝留置方法(3篇)
第1篇在建筑工程施工过程中，施工缝是不可避免的。
施工缝是指在混凝土浇筑过程中，因施工需要而暂时中断浇筑而形成的接缝。
合理留置施工缝，对保证结构质量、施工安全和工期进度具有重要意义。
以下是几种常见的工程施工缝留置方法：一、施工缝位置的选择1. 柱子：施工缝宜留置在基础与柱子的交接处、框架梁的下面及上面（楼面处）、无梁楼盖柱帽的下面、吊车梁牛腿的下面、吊车梁的上面等。
2. 梁与板：施工缝宜留置在板底面以下20～30mm处，当板下有梁托时，留置在梁托下部。
3. 单向板：施工缝宜留置在平行于板的短边的任何位置，同时施工缝应垂直留置，不能做成斜槎。
4. 双向板：施工缝应按设计要求留置。
5. 墙：施工缝宜留置在门洞口过梁跨中1/3范围内，也可留在纵横墙的交接处。
6. 楼梯：楼梯施工缝宜留置在1/3跑的位置，也有的将楼梯施工缝留置在平台梁上。
7. 大体积混凝土结构、拱、薄壳、蓄水池、多层钢架等，应按设计要求留置浇筑混凝土施工缝。
二、施工缝处理方法1. 清理：在继续浇筑混凝土前，应清除施工缝处的垃圾、水泥薄膜、表面上松动砂石和软弱混凝土层。
2. 凿毛：用斩斧或钢杆将施工缝表面凿毛，清理松动石子，凿深20～30mm。
3. 湿润：用水冲洗干净并充分湿润，一般不宜少于24小时，残留在混凝土表面的积水应予清除。
4. 浇筑：从施工缝处开始继续浇筑混凝土，注意避免直接靠近缝边下料。
5. 振捣：机械振捣前，宜向施工缝处逐渐推进，并距80～100cm处停止振捣，加强对施工缝接缝的捣实工作。
6. 钢筋处理：注意施工缝位置附近回弯钢筋时，要做到钢筋周围的混凝土不受松动的损坏。
钢筋上的油污、水泥砂浆和浮锈等也应清除。
三、注意事项1. 施工缝位置应选择在结构受剪力较小且便于施工的部位。
2. 施工缝处理应保证新旧混凝土紧密结合，避免出现裂缝、渗漏等质量问题。
3. 施工缝处理过程中，应确保施工安全，防止人员伤亡和设备损坏。
4. 施工缝处理方法应根据具体工程情况进行选择，确保施工质量。
混凝土浇筑中施工缝的设置有哪些要求
混凝土浇筑中施工缝的设置有哪些要求整体混凝土宜一次性连续浇筑完成，但由于施工技术或者施工组织方面的原因而无法一次性浇筑完成时，就应当预先选定适当的位置留设施工缝。
施工缝是结构的薄弱部位，若位置不当或者处理不好，将会导致渗漏、开裂甚至影响结构安全，务必予以重视。
(1)施工缝的留设位置施工缝的留设原则是应当留设于结构受剪力较小且便于施工的部位。
具体位置应符合下列规定：①柱子，留设于基础的顶面、梁的下面、无梁楼板柱帽的下面；②与板连成一体的大截面梁，留在板底面下列20～30mm。
当板下有梁托时，留在梁托下部；③单向板，留在平行于短边的任何位置；④有主次梁的楼板，应顺着次梁方向浇筑，施工缝留在次梁跨度的中间三分之一范围内；⑤墙，留设于门洞过梁跨中三分之一范围内，或者纵横墙的交接处；⑥双向受力楼板、大体积混凝土、拱、壳、仓、池、设备基础、多层刚架及其他复杂结构，施工缝位置应按设计要求留设。
(2)后浇带的留设在现浇钢筋混凝土结构的施工过程中，由于温度、收缩、不均匀沉降等因素会引起混凝土的裂缝。
为了避免这类裂缝的产生，先在结构的某个部位留设带状的临时施工缝，保留一段时间后再浇筑，这就是后浇带。
后浇带的留设位置、间距，应通过计算确定；其保留时间，通常不应少于28d；其宽度通常为700～1000mm，以避免应力集中并方便施工。
后浇带内的钢筋应保持完好。
浇筑后浇带所用混凝土应比原结构混凝土提高一个强度等级，或者使用微膨胀混凝土，浇筑后至少湿润养护15d。
(3)施工缝的处理在施工缝处继续浇筑混凝土时，要注意下列事项：①已浇筑的混凝土其压缩强度不应小于1．2N／mm2；②在混凝土表面应清除垃圾、水泥浆、松动石子及软弱混凝土层，凿毛、冲洗并充分湿润至少２４ｈ；③浇筑混凝土前，宜在施工缝处铺设一层１０～１５mm厚的水泥浆，以利结合；④施工缝处应细致捣实，保证新旧混凝土紧密结合现场混凝土制备与浇筑施工工艺本工艺标准适用于现场制备的普通混凝土与轻骨料混凝土工程。
施工缝的留置原则及留置位置规范
施工缝的留置原则及留置位置规范篇一：施工缝留置位置施工缝留置位置应符合下列规定：1、柱：宜留置在基础、楼板、梁的顶面，梁和吊车梁牛腿、无梁楼板柱帽的下面：2、与板连成整体的大截面梁（高超过1m），留置在底板面以下20-30㎜处。
当板下有梁托时，留置在梁托下部：3、单向板：留置在平行于板的短边的位置；4、有主次梁的楼板，施工缝应留置在次梁跨中1／3范围内；5、墙：留置在门洞口过梁跨中1／3范围内，也可留在纵横墙的交接处；6、双向受力板、大体积混凝土结构、拱、穹拱、薄壳、蓄水池、斗仓、多层钢架及其他结构复杂的工程，施工缝的位置应按设计要求留置。
在施工缝处继续浇筑混凝土时，应符合下列规定：1、已浇筑的混凝土，其抗压强度不应小于1.2N／㎜2；2、在已硬化的混凝土表面上，应清除水泥薄膜和松动石子以及软弱混凝土层，并加以充分湿润和冲洗干净，且不得积水；3、在浇筑混凝土前，宜先在施工缝处铺一层水泥浆（可掺适量界面剂）或与混凝土内成分相同的水泥砂浆：4、混凝土应细致捣实，使新旧混凝土紧密结合。
篇二：施工缝留置形式、位置和处理措施施工缝留置位置、形式和处理措施1、什么叫施工缝？施工缝：因施工组织需要而在各施工单元分区间留设的缝。
施工缝并不是一种真实存在的“缝”，它只是因后浇注混凝土超过初凝时间，而与先浇注的混凝土之间存在一个结合面，该结合面就称之为施工缝。
2、施工缝留设方法？施工缝的位置应设置在结构受剪力较小和便于施工的部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。
( 1) 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。
( 2) 和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm～30mm处。
当板下有梁托时，留置在梁托下部。
( 3) 对于长宽比大于二比一的单向板，施工缝应留置在平行于板的短边的任何位置，同时施工缝应垂直留置，不能做成斜槎。
( 4) 有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3 的范围内。
混凝土梁、板、柱和楼梯施工缝留置方案
目录一、编制依照及原则 (2)二、工程概略 (2)三、施工缝施工布署 (2)四、施工缝的办理 (3)五、施工缝的检查及报验 (4)六、质量通病与预防举措 (4)混凝土施工缝留置方案一、编制依照及原则混凝土构造工程施工中, 要依照规范相关规定和施工实质需要在早先设定地点留置施工缝。
施工缝是构造构件中的一个单薄点, 假如施工缝地点留置不正确, 便可能对整体构造安全造成必定的影响, 因此施工缝的留置必定要按以下留置施工缝的相关规定所确立的地点正确留置：1、浏阳经开区北园污水办理厂一期工程采买施工总承包合同；2、浏阳经开区北园污水办理厂一期工程图纸设计；3、施工组织设计；4、《混凝土构造工程施工质量查收规范》GB50204-2015。
二、工程概略本工程为浏阳经开区污水办理厂一期工程采买施工总承包，位于浏阳经开区北园、丰盛路与经十路合围处。
工程建设总规模为12 万吨 / 天，分两期实行，一期工程为 8 万吨 / 天设计污水办理规模和 3 万吨 / 天重生水回用规划，此中工程总图、厂区公共建 ( 构) 筑物考虑远期扩建需要按规模12 万吨 / 天设计，主体工艺污水按 8 万吨 / 天，设施规模8 万吨 / 天，用地面积82181 平方米，绿化面积 27253 平方米，绿地率 33.34%。
污水办理排放表准为《地表水环境质量标准》（ GB3838-2002）准Ⅳ类标准（ TN≤ 10mg/L）。
本工程为综合性市政工程，池体14 个、配套地上建筑物6 个。
三、施工缝施工布署在浇筑整体砼中，因为施工过程中各样要素影响，浇筑不可以连续达成，需设置施工缝，施工缝的地点应在砼浇筑以前确立，并宜留置在构造受剪力较小且便于施工的部位。
施工人员应严格按规范要求进行，仔细认识施工缝的留置及办理。
本工程考虑分划分块施工，水池分区主要按伸缩缝分区；池墙施工缝留置在超出底板表面 500 ㎜的池壁上；墙、柱与楼板施工缝留在梁底处。
3.1 施工缝的留置1、板施工缝的地点：应留在跨度中间1/3 范围内。
梁、板、楼梯模板的支设（三维配图）
梁、板、楼梯模板的支设（三维配图）
现在的建筑工程，基本上就二种形式的：一是钢筋混凝土结构，一种是钢结构，当然也可以二者混合。
钢筋混凝土结构建筑，主体就是由柱墙梁板构成。
柱子的很简单，但是梁板的做法，很多没上过工地的朋友肯定是不了解的。
今天就来说一说钢筋混凝土结构建筑中梁、板模板支设流程。
模板支设流程
高度≤ 500的梁模示意图
梁模板支设
高度≤ 500的梁模示意图
梁模板支设
阳台及楼梯模板支设:
阳台配置定型的竹胶板模板
楼板模板支设
楼板模板支设
楼梯底模宜采用18mm厚九层板，踏步为木方及木板加工制成的定型模板。
楼梯段侧模的安装采用侧模包底模的方法，应在平台段侧模板安装后再安装梯段侧模板，安装是在平台段侧模板顶部和楼梯梁侧模板顶部拉通线安装。
平台及楼梯模板支设：
楼梯支模必须结合结构图和建筑图，注意相邻楼地面的建筑做法，以确定楼梯结构施工标高与位置，并在楼梯模成型后严格按施工大样检查各部位的标高、位置、尺寸。
休息平台处，第一步台阶要与下跑最后步台阶背向错开不少于40mm，各步向上推，以保证装饰后台阶对齐。
楼梯施工缝应留设在梯段跨中1/3处。
楼梯施工缝位置
平台及楼梯模板支设：
楼梯模板
楼梯三维图形特殊部位模板：
厕所沉箱支模
电梯井筒体支模
怎么样？是不是很简单啊？
但是图中有一个问题，就是梁模板底的夹具，间距大了点，一般都是500左右一道，图上的由于做图的人不是专业人士，标错了。
还有什么错误欢迎大家指定。
施工缝留置形式、位置和处理措施
施工缝留置位置、形式和处理措施1、什么叫施工缝？施工缝：因施工组织需要而在各施工单元分区间留设的缝。
施工缝并不是一种真实存在的“缝"，它只是因后浇注混凝土超过初凝时间,而与先浇注的混凝土之间存在一个结合面,该结合面就称之为施工缝。
2、施工缝留设方法？施工缝的位置应设置在结构受剪力较小和便于施工的部位,且应符合下列规定：柱应留水平缝, 梁、板、墙应留垂直缝。
( 1) 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面.（2）和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm～30mm 处.当板下有梁托时,留置在梁托下部。
（3) 对于长宽比大于二比一的单向板，施工缝应留置在平行于板的短边的任何位置，同时施工缝应垂直留置，不能做成斜槎.（4）有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3 的范围内。
（5）墙上的施工缝应留置在门洞口过梁跨中1/3 范围内,也可留在纵横墙的交接处.（6）楼梯上的施工缝应留在踏步板的1/3 处。
楼梯的混凝土宜连续浇注。
若为多层楼梯,且上一层为现浇楼板而又未浇注时，可留置施工缝；应留置在楼梯段中间的1/3部位，但要注意接缝面应斜向垂直于楼梯轴线方向。
（施工中存在争执原因是旧规范规定了楼梯施工缝必须留置在中间1/3区段，传统施工留置在向上、下3步处,留置在梯段中间时,理论上是剪力较小,但施工时施工缝质量不好控制，二次支模时容易产生已浇筑部位形成短时“悬挑”，反而不利于构件的质量控制。
）（7）水池池壁的施工缝宜留在高出底板表面200mm～500 mm的竖壁上。
( 8) 双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构,施工缝位置应按设计要求留设.3、浅谈施工缝能否留置1、施工规范中规定的“柱应留水平缝、梁板墙应留垂直缝”比较片面，没有对混凝土构件作出统一规定，例如，混凝土楼梯如果说留水平缝或垂直缝都是不合适的。
混凝土楼梯施工缝留置方法和处理技术
混凝土楼梯施工缝留置方法和处理技术摘要:楼梯的施工中存在一定的质量问题，包括施工缝的处理，如果处理不当，会使结构发生问题，影响楼梯的质量，根据研究分析，建筑的楼梯施工中的施工缝处理作为重要的技术需要进行有效的施工，使楼梯的结构更加的稳定，包括上三步和下三步的预留方式等，这可以使建筑的结构更加的稳定，对建筑的质量的提高也有着重要的作用。
文章通过对混凝土楼梯的施工的处理进行了分析，并且提出相应的建议，作为参考。
关键词:建筑施工；楼梯；施工缝框剪结构的混凝土楼梯的施工中容易出现工程质量的忽略，所以施工中由于楼梯的特点无法将浇筑连续的完成，在各个层之间出现的施工缝如果没有进行有效的处理，会使施工缝的结构变得较弱，受到力的作用可能会发生断裂问题，这使结构受到较大的危害，导致工程的安全性受到威胁。
将楼梯的施工技术提升可以使建筑质量增强，也可以避免施工缝的出现，导致质量出现问题，这是施工中需要处理的问题。
1 建筑工程楼梯施工缝留设不合理的分析1.1 不合理设置造成的危害现在一些建筑施工单位在楼梯施工中将施工缝设置在楼梯平台梁与上行梯段板交接的地方，整个地方比较隐蔽，然而楼梯施工不能联系浇筑施工，施工间隔上一次浇筑的混凝土已经开始凝结，后浇混凝土还没开始的情况下，浇筑后则会出现冷缝，会影响到交界处的粘结力，进而降低结构承载力和建筑结构整体受力情况。
根据 GB 50204—1992《混凝土结构工程施工及验收规范》4.4.18条，施工缝应该设置在结构受剪力比较小，并且最利于施工的位置。
要想分析施工缝设置不当的危害，须先从受力的情况进行分析，根据前面的标准板式楼梯标准可以转变为两端支撑在楼梯梁上简之斜板计算，这种结构中楼段板中部受弯矩最大，两个支座受力最大。
此时，如果将楼梯施工缝设置在楼梯梁与上行梯段板位置，这个地方是楼梯的受剪力最大部位，不符合前面的标准和要求。
设置在此部位，楼梯施工缝会出现开裂、结构承载力下降，最终影响到楼梯结构安全。
施工缝的7个留置位置
施工缝的7个留置位置1、施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。
2、和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm～30mm处。
当板下有梁托时，留置在梁托下部。
3、小蜗置家装饰对于长宽比大于二比一的单向板，施工缝应留置在平行于板的短边的任何位置，同时施工缝应垂直留置，不能做成斜槎。
4、有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3 的范围内。
5、墙上的施工缝应留置在门洞口过梁跨中1/3 范围内，也可留在纵横墙的交接处。
6、楼梯上的施工缝应留在踏步板的1/3 处。
楼梯的混凝土宜连续浇注。
若为多层楼梯，且上一层为现浇楼板而又未浇注时，可留置施工缝;应留置在楼梯段中间的1/3部位，但要注意接缝面应斜向垂直于楼梯轴线方向。
(施工中存在争执原因是旧规范规定了楼梯施工缝必须留置在中间1/3区段，传统施工留置在向上、下3步处，留置在梯段中间时，理论上是剪力较小，但施工时施工缝质量不好控制，二次支模时容易产生已浇筑部位形成短时“悬挑”，反而不利于构件的质量控制。
7、水池池壁的施工缝宜留在高出底板表面200mm～500 mm的竖壁上。
楼梯施工缝留置
楼梯施工缝留置
按照现在的规范并没有特别严格的规定，根据GB50204-2002标准7.4.5条款：“施工缝的位置应在混凝土浇筑前按设计要求和施工方案确定”，因此解决争执的最好办法是施工前编制施工方案，明确施工缝位置并报监理确认。
按规范4.4.18条“宜留置在结构受剪力较小且便于施工的部位”的规定，一般应留置在楼梯踏步的上三步或下三步的位置。
在现浇混凝土结构中，楼梯间两侧墙多为现浇砼墙，楼梯和墙不能同时施工，给楼梯施工缝的的留置带来困难。
对楼梯施工缝的留置，提出如下几点：一. 框架结构或楼梯间两侧后砌隔墙的，楼梯施工缝应按规范要求留在楼梯踏步的上三步或下三步处。
二. 楼梯间两侧为现浇砼墙时，楼梯的施工缝宜把楼梯梁的一半即上跑楼梯梁的全部和休息平台的1/3到1/2处，全留出不浇砼，具体要求是：
1. 1. 下层剪力墙浇筑砼时，上跑一侧墙上应留置楼梯梁的梁窝。
2. 2. 下跑楼梯浇筑砼时，休息平台楼梯梁只浇到一半，上跑楼梯梁那部分不浇，而且在上跑楼梯一侧休息平台的1/3―1/2处留置施工缝
3. 3. 不浇筑砼。
4. 4. 楼面浇筑砼时，上跑楼梯梁在剪力墙的支座处须塞泡沫块留置梁窝。
5. 5. 上跑楼梯支模时，将楼梯梁、休息平台、楼梯梁支座处的施工缝表面应剔凿清理干净露出石子。
6. 6. 在上跑楼梯砼浇筑时，接槎处浇水湿润，下一些同砼配合比无石子砂浆细致振实，形成一体。
三. 如按叠合梁对待，把梁打到休息平台底或楼板底。
这种做法必须严格按4.4.16条叠合面要求处理。
四. 板式楼梯，踏步作为受力板支在两侧剪力墙上时，可在平行于踏步板的任何位置甩施工缝。
混凝土施工缝的留置与处理
混凝土施工缝的留置与处理一、商品混凝土施工缝的留置形式商品混凝土施工缝的留置形式有两种：水平施工缝和垂直施工缝。
水平施工缝应在留置的位置弹线，将商品混凝土振实振平。
一般适用于柱、墙。
留垂直施工缝时，较薄的楼板深度不大的次梁可用木板支模；较厚的基层底板应绑扎铅丝网；深度大的梁、板、墙等可用粗钢筋加固绑扎。
一般适用于梁、板等构件。
二、商品混凝土施工缝的留置原则施工缝是结构中的薄弱环节，因此，从施工组织角度考虑的同时，还要从构件受力角度考虑。
商品混凝土的抗剪强度比其抗压强度低得多，为1/9~1/18；而且抗剪取决于抗压强度。
显然，施工缝留在结构受剪力较小部位最佳。
施工缝位置的留置应本着以下原则：（1）留置在结构受剪力较小的部位；（2）便于继续施工的部位；（3）在规定的时间内预期可完成的范围内。
三、商品混凝土施工缝的留置位置1．柱子应留施工缝的部位是：基础顶面，梁或吊车梁牛腿下面，无梁柱帽下面。
2．和板连成整体的大截面梁留在板底下20~30mm处。
当板下有梁托时，留在梁托下部。
3．单向板施工缝留在平行于板的短边的任何位置。
4．肋形楼盖宜顺着次梁方向浇筑，留在次梁跨度的中间1/3跨度范围内。
5．楼梯应留在楼梯长度中间1/3范围内。
6．墙可留在门洞过梁跨中1/3范围内，也可留在纵横墙的交接处。
7．双向受力的楼板，大体积商品混凝土结构、拱、穹拱、薄壳、蓄水池、斗仓、多层框架等及其它结构复杂的工程，施工缝的位置应按设计要求留置。
如设计图中未明确要求，则应根据内力大小且方便施工的原则，在商品混凝土浇筑前与设计人员商定。
8．设备基础在地脚螺栓范围内的水平施工缝，必须低于地脚螺栓底端，与地脚螺栓底端的距离大于150mm；当地脚螺栓直径小于30mm 时，水平施工缝可留置在不小于地脚螺栓埋入商品混凝土部分总长度的3/4处；垂直施工缝与地脚螺栓中心线间的距离不得小于50mm，且不得小于螺栓直径的5倍。
9．承受动力作用的设备基础，不应留置施工缝，当必须留置时，应征得设计意见同意。
砼施工缝留设原则
砼施工缝留设原则是什么？施工缝留设位置在钢筋混凝土结构的施工中，大多数工程师通常将梁板构件的混凝土施工缝留置在跨中的三分之一“处”，即距离支座位置三分之一跨的位置。
主张把施工缝留置在这个位置的人，提出的理论依据是：在均布荷载的梁构件中，跨中三分之一处的剪力不大，弯矩为零，其综合受力较小，所以把混凝土的施工缝留置在跨中三分之一处。
而且，大多数工程师认为把施工缝留置在跨中是不允许的这种留置方法合适吗？下面以钢筋混凝土梁为例进行分析。
1、混凝土施工缝对剪力影响较大，对弯矩影响不大。
在钢筋混凝土梁受弯构件中，梁的抵抗弯矩是由钢筋混凝土的受压和钢筋的拉力形成的，而混凝土施工缝对混凝土的抗压强度影响不大，所以混凝土施工缝对于钢筋混凝土构件的弯矩承载力影响不大；由于施工缝两侧的混凝土为两次浇注，新旧混凝土结合面对混凝土的抗剪强度影响较大。
施工缝留置时，不需要考虑弯矩，只需考虑剪力即可。
2、规范规定了确定施工缝位置的两原则：剪力较小和便于施工。
《混凝土结构工程施工质量验收规范GB50204-2002》第7.4.5条规定：“混凝土施工缝不应随意留置，其位置应事先在施工技术方案中确定。
确定施工缝位置的原则为：尽可能留置在受剪力较小的部位；留置部位应便于施工。
” 对于承受荷载的梁构件来说，什么地方剪力较小呢？显然是跨中，跨中的剪力为最小。
所以施工缝留置在跨中是最合适的位置。
旧规范《混凝土结构工程施工及验收规范GB50204-92》中规定了梁的施工缝留置在“跨中三分之一范围内”。
请注意是跨中三分之一“范围内”，不是跨中三分之一“处”。
从这个规定看出，跨中三分之一的范围内都是可以的，跨中是最合适的部位，而跨中的三分之一“处”，是这个合适范围的边界点，也就是这个范围的最不利点。
规范规定了“留置部位应便于施工”的原则。
在混凝土浇注前，梁的施工缝写需要用模板封堵，在跨中截面操作最方便，而在跨中三分之一处，往往有负弯矩钢筋，封堵模板不方便，清理施工缝混凝土界面也不方便，而且操作稍有偏差，就可能偏出了跨中三分之一范围。
施工缝留置位置形式和处理措施
施工缝留置位置形式和处理措施施工缝留置位置、形式和处理措施1、什么叫施工缝？施工缠：因施工非政府须要而在各施工单元分后区间留设的缝。
施工缠并不是一种真实存有的“缠”，它只是因后浇筑混凝土少于初稀时间，而与先浇筑的混凝土之间存有一个融合面，该融合面就称作施工缠。
2、施工缠留设方法？施工缝的位置应设置在结构受剪力较小和便于施工的部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。
(1)施工缝应南武线在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。
(2)和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm～30mm处。
当板下有梁托时，留置在梁托下部。
(3)对于宽度比大于二比一的单向板，施工缝应南武线在平行于板的短边的任何边线，同时施工缝应横向南武线，无法制成横槎。
(4)有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3的范围内。
(5)墙上的施工缝应留置在门洞口过梁跨中1/3范围内，也可留在纵横墙的交接处。
(6)楼梯上的施工缝应留在踏步板的1/3处。
楼梯的混凝土宜连续浇注。
若为多层楼梯，且上一层为现浇楼板而又未浇注时，可留置施工缝；应留置在楼梯段中间的1/3部位，但要注意接缝面应斜向垂直于楼梯轴线方向。
（施工中存在争执原因是旧规范规定了楼梯施工缝必须留置在中间1/3区段，传统施工留置在向上、下3步处，留置在梯段中间时，理论上是剪力较小，但施工时施工缝质量不好控制，二次支模时容易产生已浇筑部位形成短时“悬挑”，反而不利于构件的质量控制。
）(7)水池池壁的施工缝宜回到高于底板表面200mm～500mm的竖壁上。
(8)双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构，施工缝位置应按设计要求留设。
3、浅谈施工缝能否留置1、施工规范中规定的“柱雀仔园坊水平缠、梁板墙雀仔园坊横向缠”比较片面，没对混凝土构件做出统一规定，比如，混凝土楼梯如果说领水平缠或横向缠都就是不最合适的。
施工缝的留设
施工缝的留设1、施工规范中规定的“柱应留水平缝、梁板墙应留垂直缝”比较片面，没有对混凝土构件作出统一规定，例如，混凝土楼梯如果说留水平缝或垂直缝都是不合适的。
应规定为：使施工缝接缝面与结构的纵向轴线垂直。
2、对于大体积混凝土，由于浇注数量大，整体性要求高，一般不应留施工缝。
3、混凝土条行基础和独立柱基础也应一次浇注完毕，不宜留施工缝。
4、承受动力作用的设备基础，一般不应留置施工缝。
如设计没有规定，而施工时又必须分段浇注混凝土时，应先征得设计单位同意，并符合施工规范要求方可设置。
但在同一设备机座的地脚螺栓之间，在重要机座之下和用轴连接传动的设备机座之间不得留置垂直缝。
5、基础的薄壁或悬壁部位以及被孔洞削弱部位不应留置施工缝。
6、施工规范规定：“和板连成整体的大断面梁，施工缝应留置在板底面以下20-30mm，当板下有梁托时，留在梁托下部。
”大断面梁，没有具体规定端面尺寸，一般认为和板连成整体的梁应和板同时浇注，只有当梁的高度大于1m时，才允许将梁单独浇注并按规范规定留置施工缝。
7、对简支梁作受力分析，在荷载作用下跨中的剪力较小，施工也比较方便，施工缝应留置在跨度中间1/3的范围内。
8、浇注圈梁时，由于砖墙的十字、丁字、转角墙垛、门窗洞、预留洞的上部以及圈梁与其他混凝土构件交接处如带有雨蓬、阳台、天沟板等的圈梁属于薄弱环节或关键部位，都应连续浇注混凝土，除此之外的部位均可留置施工缝。
9、楼梯的混凝土宜连续浇注。
若为多层楼梯，且上一层为现浇楼板而又未浇注时，可留置施工缝；应留置在楼梯段中间的1/3部位，但要注意接缝面应斜向垂直于楼梯轴线方向10、雨蓬由于浇注量少且属于悬臂构件，应一次浇注混凝土完毕，不能留施工缝。
1、什么叫施工缝？施工缝：因施工组织需要而在各施工单元分区间留设的缝。
施工缝并不是一种真实存在的“缝”，它只是因后浇注混凝土超过初凝时间，而与先浇注的混凝土之间存在一个结合面，该结合面就称之为施工缝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、编制依据及原则 (2)
二、工程概况 (2)
三、施工缝施工布署 (3)
混凝土施工缝留置方案
一、编制依据及原则
混凝土结构工程施工中,要依据规范有关规定和施工实际需要在预先设定位置留置施工缝。
施工缝是结构构件中的一个薄弱点,如果施工缝位置留置不正确,就可能对整体结构安全造成一定的影响,所以施工缝的留置一定要按下列留置施工缝的
工艺污水按8万吨/天，设备规模8万吨/天，用地面积82181平方米，绿化面
积27253平方米，绿地率33.34%。
污水处理排放表准为《地表水环境质量标准》（GB3838-2002）准Ⅳ类标准（TN≤10mg/L）。
本工程为综合性市政工程，池体14个、配套地上建筑物6个。
三、施工缝施工布署
在浇筑整体砼中，由于施工过程中各种因素影响，浇筑不能连续完成，需
设置施工缝，施工缝的位置应在砼浇筑之前确定，并宜留置在结构受剪力较小且
便于施工的部位。
施工人员应严格按规范要求进行，认真了解施工缝的留置及处理。
本工程考虑分区分块施工，水池分区主要按伸缩缝分区；池墙施工缝留置在
1/3
5、浇筑单向板时，施工缝留在平行于板的短边的任何位置。
6、梁施工缝的表面应垂直于构件的轴线，板的施工缝应与其表面垂直。
7、柱子施工缝留置在基础反梁顶面、顶板梁的下面。
8、水池内外墙水平施工缝留置在底板顶标高上500mm位置，导墙与底板一起浇筑。
3.2施工缝堵缝模板的制作与安装
1、梁的施工缝处应用木条、钢丝网封堵严密，防止混凝土漏浆，造成施工缝处存在蜂窝和不密实现象；
应厚，施工缝的处理难度较大；如采取刮除表面的浮浆或二次振捣效果不佳，可采用添加粗骨料的方法，将级配干净的碎石撒入浮浆内，重新振捣防止石子集中。
这样会使缝处浇筑砼在体积较大处时粗细骨料均匀，水泥浆不会流失且强度不会降低，亦能提高新旧界面的粘结力和咬合力。
3、清除浮浆法当砼体量较小，简单的方法是铁抹子将表面的浮浆刮去一层，深
度＜25MM，并挖压出条纹状，可以提高水平施工缝的粘结质量，对新旧砼结合有利。
4、混凝土浇筑的过程中，应当合理调配混凝土的供应时间间隔和混凝土分层间浇筑的时间间隔，防止混凝土出现冷缝现象。
5、从施工缝处开始继续浇筑时，要注意避免直接靠近缝边下料，机械振捣前宜
1.1 施工缝位置留设不当
施工缝留设时没有按照规范要求设置在受力较小处。
1.2 施工时处理不妥
这是施工缝引发的主要和较常见的施工质量问题, 引起的原因有以下几点:
(1) 混凝土面没有凿毛, 残渣没有冲洗干净, 使新旧混凝土结合不牢。
(2) 在支模和绑扎钢筋过程中, 锯末、铁钉等杂物掉入缝内没有及时清
2.1 严格控制施工缝的留设位置
规范规定了确定施工缝位置的两原则：剪力较小和便于施工。
《混凝土结构工程施工质量验收规范GB50204-2015》规定：“混凝土施工缝不应随意留置，其
位置应事先在施工技术方案中确定。
确定施工缝位置的原则为：尽可能留置在受剪力较小的部位；留置部位应便于施工。
”
混凝土施工缝对剪力影响较大，对弯矩影响不大。
在钢筋混凝土梁受弯构件中，梁的抵抗弯矩是由钢筋混凝土的受压和钢筋的拉力形成的，而混凝土施工缝对混凝土的抗压强度影响不大，所以混凝土施工缝对于钢筋混凝土构件的弯矩
(5) 楼梯上的施工缝应留在踏步板的1/3 处。
(6) 水池池壁的施工缝宜留在高出底板表面200 mm～500 mm 的竖壁上。
(7) 双向受力楼板、大体积混凝土、设备基础、多层刚架及其他复杂结构, 施工缝位置应按设计要求留设。
2.2 施工缝的处理
在施工缝处继续浇筑混凝土时, 应符合下列规定:
,
3.2 处理问题的措施
(1) 出现问题较多的部位是水池,有防水的要求, 根据施工缝渗漏水情况和水压大小, 采用促凝胶浆或氰凝( 丙凝) 灌浆堵漏。
(2) 对于不渗漏水的施工缝出现缺陷后, 可沿缝剔成V 形槽, 遇有松散部位, 须将松散石子剔除, 刷洗干净后, 用高强度等级水泥素浆打底,抹1∶2 水泥砂浆找平压实。
