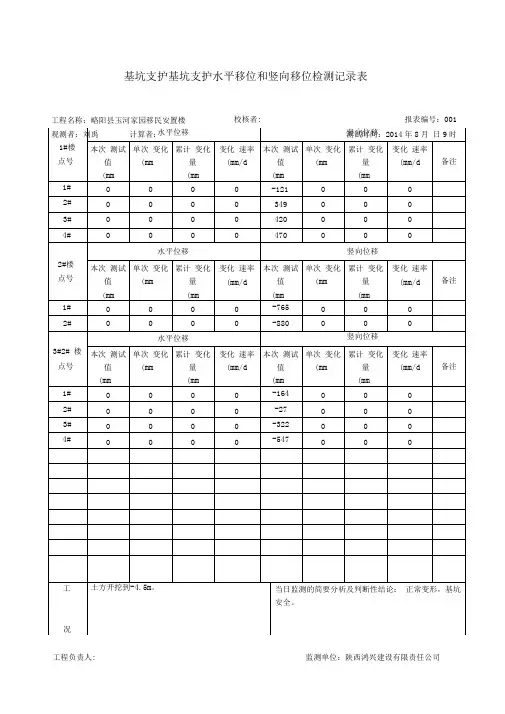

基坑支护基坑支护水平移位和竖向移位检测记录表校核者: 报表编号：001工程名称：略阳县玉河家园移民安置楼工程名称：略阳县玉河家园移民安置楼观测者：刘禹计算者：刘禹校核者:报表编号：002测试时间：2014年8月日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者：刘禹校核者:报表编号： 003测试时间： 2014年8月26日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者：刘禹校核者:报表编号：004测试时间： 2014年8月27日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者： 刘禹校核者:校核者:报表编号：005测试时间：2014年8月28日9时工程名称：略阳县玉河家园移民安置楼观测者：刘禹计算者：刘禹报表编号：006测试时间：2014年8月29日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者：刘禹校核者:报表编号：007测试时间： 2014年8月30日9时工程名称：略阳县玉河家园移民安置楼观测者：刘禹计算者：刘禹校核者:报表编号：008测试时间：2014年8月31日9时工程名称：略阳县玉河家园移民安置楼观测者：刘禹计算者：刘禹报表编号：009测试时间：2014年8月1日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者： 刘禹校核者:报表编号：010测试时间：2014年8月3日9时工程名称：略阳县玉河家园移民安置楼观测者：刘禹计算者：刘禹校核者:报表编号：011测试时间：2014年8月5日9时校核者:工程名称：略阳县玉河家园移民安置楼观测者：刘禹计算者：刘禹校核者: 报表编号：013测试时间：2014年8月9日9时工程名称：略阳县玉河家园移民安置楼观测者：刘禹计算者：刘禹校核者: 报表编号：014测试时间：2014年8月11日9时工程名称：略阳县玉河家园移民安置楼 观测者：刘禹 计算者：刘禹 校核者:工程负责人: 监测单位：陕西鸿兴建设有限责任公司报表编号：015测试时间：2014年8月13日9时工程名称：略阳县玉河家园移民安置楼 观测者：刘禹 计算者：刘禹 校核者:工程负责人: 监测单位：陕西鸿兴建设有限责任公司报表编号：016测试时间：2014年8月15日9时工程名称：略阳县玉河家园移民安置楼 观测者：刘禹 计算者：刘禹 校核者:工程负责人: 监测单位：陕西鸿兴建设有限责任公司报表编号：017测试时间：2014年8月17日9时工程名称：略阳县玉河家园移民安置楼 观测者：刘禹 计算者：刘禹 校核者:工程负责人: 监测单位：陕西鸿兴建设有限责任公司报表编号： 018测试时间：2014年8月19日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者： 刘禹校核者:工程负责人: 监测单位：陕西鸿兴建设有限责任公司报表编号：019测试时间：2014年8月21日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者： 刘禹校核者:工程负责人: 监测单位：陕西鸿兴建设有限责任公司报表编号：020测试时间： 2014年8月23日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者：刘禹 校核工程负责人: 监测单位：陕西鸿兴建设有限责任公司报表编号： 021测试时间： 2014年8月25日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者：刘禹 校核工程负责人: 监测单位：陕西鸿兴建设有限责任公司报表编号： 022测试时间： 2014年8月27日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者：刘禹 校核工程负责人: 监测单位：陕西鸿兴建设有限责任公司报表编号：023测试时间：2014年3月1日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者：刘禹 校核工程负责人: 监测单位：陕西鸿兴建设有限责任公司报表编号：024测试时间：2014年3月3日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者：刘禹 校核报表编号：025测试时间：2014年3月5日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者：刘禹 校核报表编号：026测试时间：2014年3月7日9时工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者：刘禹 校核报表编号：027测试时间：2014年3月9日9时校核者:工程名称：略阳县玉河家园移民安置楼 观测者： 刘禹 计算者：刘禹 校核报表编号：029测试时间：2014年3月13日9时。

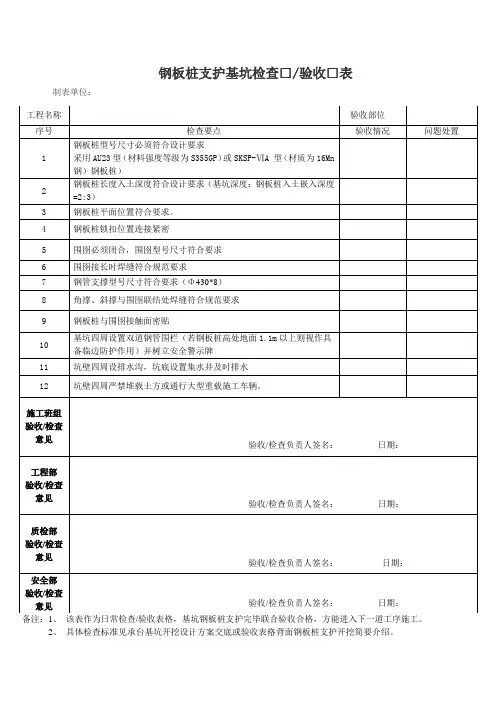

(完整word版)基坑支护检查验收表(钢板桩支护专用)
钢板桩支护基坑检查□/验收□表制表单位：：1、该表作为日常检查/验收表格，基坑钢板桩支护完毕联合验收合格，方能进入下一道工序施工。
2、具体检查标准见承台基坑开挖设计方案交底或验收表格背面钢板桩支护开挖简要介绍。
1.1.钢板桩支护开挖以下所述方案，适用于深度不超过5m的基坑。
对于深基坑（深度>5m），施工前应先编制好专项施工方案作为施工指导依据。
1.1.1.钢板桩材料采用AU23型（材料强度等级为S355GP）或SKSP-ⅥA 型（材质为16Mn钢）钢板桩。
1.1.2.围檩及支撑材料框架围囹为HW300×300型钢，直撑、角撑为Φ430*8钢管。
所用材料材质为A3钢。
1.1.3.排水系统设置基坑底部靠边位置，平行基坑边设置一条30×30cm的水沟, 排水方向由中间流向两端的集水井，再用水泵将集水井中的水抽至基坑外排放。
1.1.4.基坑形式示意图围囹框架支撑结构示意图支撑间距不大于6m，根据墩身预埋钢筋的位置自行调整。
3m～5m深基坑支护示意图钢板桩高出原地面50cm，基坑深度与钢板桩嵌固深度之比为2：3；围囹支撑设置在原地面标高处。
1.1.5.支护结构细部图1.1.5.1.牛腿钢板桩必须饱满。
1.1.5.2.围囹围囹长边两端支顶与短边型钢上。
相交连接处设2块1cm厚A3钢板。
1.1.5.3.支撑1.1.5.4.施工注意事项⑴若因钢板桩施工偏差（不在一条轴线上），导致围囹局部无法与钢板桩紧密贴紧，需在缝隙处垫楔形钢板。
⑵钢管支撑长度略短，无法顶到围囹时，需在缝隙处垫钢板。
⑶基坑开挖应遵循时空效应原理，根据地质条件采取相应的开挖方式，一般应“分层开挖、先撑后挖” 。
⑷基坑开挖至原地面以下1m时，安装框架围囹支撑（即安装围囹时的开挖深度，不能超过1m）。
浅析钢板桩码头异常位移及修复措施
浅析钢板桩码头异常位移及修复措施摘要：钢板桩码头具有施工简单、周期较短、耐久性好等优点，其应用越来越广泛，但钢板桩码头施工过程中出现过的问题，也应积极吸取经验教训。
本文结合华南地区某钢板桩码头异常位移进行分析，总结了码头修复的过程，为今后类似的工程施工提供参考。
关键词：钢板桩；码头；位移；修复前言：随着我国海洋事业的快速发展，码头也进行着大规模的建设。
在上世纪八十年代以前，我国的码头结构型式以重力式及高桩码头为主。
但随着钢板桩生产工艺的不断成熟，而且钢板桩具有施工速度快、止水性能优越、耐久性强、经济环保等优点，其在码头上的应用已越来越广泛。
由于钢板桩码头应用的时间相对较短，积累的经验比较欠缺，施工过程仍存在着许多问题。
笔者以经历过的华南地区某钢板桩码头异常位移情况进行分析，总结了异常位移码头的修复过程，为今后类似情况提供参考依据。
1 工程概况本工程采用单锚钢板桩结构，码头总长940m，顶面高程+5.5m，水工结构按按1千吨级集装箱船预留，前沿水域设计底高程为-5.7m。
图1 码头结构断面示意图钢板桩上部结构：码头前墙采用AZ36-700N和AZ40-700钢板桩，材质为S430GP[1]，桩顶高程+2.0m，桩底高程-25.0m至-31.0m。
钢拉杆间距2.1m，拉杆直径为φ70mm，高程为+1.5m；钢板桩上部结构为现浇C40钢筋混凝土胸墙，胸墙宽2.50m。
锚碇结构：采用现浇C40钢筋混凝土锚碇墙，墙厚600mm，高4.0m，顶高程+4.0，底高程+0.0m，下设0.5m厚碎石基础，墙前回填10～100kg 块石，墙后回填中粗砂。
码头前沿布置2条轨道梁：轨距16m，前轨距前沿线3m，C40现浇轨道梁下采用φ600mmPHC桩作为基础，PHC桩间距4.2m，桩基以砂层以及全风化层和强风化岩层为桩端持力层。
主体码头施工前，先进行陆域吹填和软基处理（真空预压），形成陆域后钢板桩在陆上完成沉桩，待主体结构完成后再对码头前沿港池进行开挖。
基坑支护检查验收表(钢板桩支护专用)
钢板桩支护基坑检查□/验收□表制表单位：2、具体检查标准见承台基坑开挖设计方案交底或验收表格背面钢板桩支护开挖简要介绍。
1.1.钢板桩支护开挖以下所述方案，适用于深度不超过5m的基坑。
对于深基坑（深度>5m），施工前应先编制好专项施工方案作为施工指导依据。
1.1.1.钢板桩材料采用AU23型（材料强度等级为S355GP）或SKSP-ⅥA 型（材质为16Mn钢）钢板桩。
1.1.2.围檩及支撑材料框架围囹为HW300×300型钢，直撑、角撑为Φ430*8钢管。
所用材料材质为A3钢。
1.1.3.排水系统设置基坑底部靠边位置，平行基坑边设置一条30×30cm的水沟, 排水方向由中间流向两端的集水井，再用水泵将集水井中的水抽至基坑外排放。
1.1.4.基坑形式示意图围囹框架支撑结构示意图支撑间距不大于6m，根据墩身预埋钢筋的位置自行调整。
3m～5m深基坑支护示意图钢板桩高出原地面50cm，基坑深度与钢板桩嵌固深度之比为2：3；围囹支撑设置在原地面标高处。
1.1.5. 支护结构细部图1.1.5.1. 牛腿围檩应担在牛腿上，牛腿设在有横向支撑和角支撑的部位并与钢板桩焊接以抵抗围檩的受力变形，焊缝必须饱满。
1.1.5.2. 围囹围囹长边两端支顶与短边型钢上。
相交连接处设2块1cm 厚A3钢板。
1.1.5.3. 支撑钢板桩围囵钢管支撑牛腿焊缝1.1.5.4.施工注意事项⑴若因钢板桩施工偏差（不在一条轴线上），导致围囹局部无法与钢板桩紧密贴紧，需在缝隙处垫楔形钢板。
⑵钢管支撑长度略短，无法顶到围囹时，需在缝隙处垫钢板。
⑶基坑开挖应遵循时空效应原理，根据地质条件采取相应的开挖方式，一般应“分层开挖、先撑后挖” 。
⑷基坑开挖至原地面以下1m时，安装框架围囹支撑（即安装围囹时的开挖深度，不能超过1m）。
