后浇带钢丝网施工方案

后浇带施工工艺

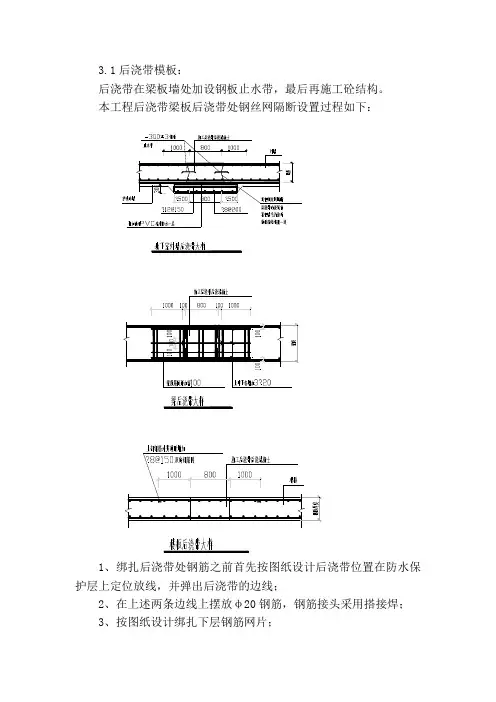

3.1后浇带模板：
后浇带在梁板墙处加设钢板止水带，最后再施工砼结构。

本工程后浇带梁板后浇带处钢丝网隔断设置过程如下：
1、绑扎后浇带处钢筋之前首先按图纸设计后浇带位置在防水保护层上定位放线，并弹出后浇带的边线；
2、在上述两条边线上摆放φ20钢筋，钢筋接头采用搭接焊；
3、按图纸设计绑扎下层钢筋网片；
4、采用φ20钢筋截成500长一支作为立柱，立柱底部焊接于后浇带边线处放置的钢筋上，立柱的中部点焊于底板下层钢筋网片上，立柱间距为500mm；
5、立柱焊接完毕后顶部抄水平点，挂线将露头的钢筋头割掉；
6、钢筋立柱的顶部同样焊接一根φ20钢筋；
7、后浇带凹槽内放置480宽成小卷的特密钢丝网（40目钢丝网），将钢丝网展开铺垫于后浇带边线处的钢筋下，居中铺设，然后将钢丝网两边兜起，采用扎丝绑扎于底板下层钢筋网片上；
8、上部采用同样的方法包裹，形成止水板下部隔离带；
9、上述工作完成后在隔离带旁边摆放止水钢板，然后绑扎上层钢筋网片；
10、上层钢筋网片绑扎完毕，将止水钢板用拉杆（φ16）焊接于上部钢筋网片上，止水钢板中部紧贴隔离带上部钢筋，防止漏浆；
11、根据图纸设计上部钢筋网片的钢筋规格、间距，采用木方上铺钉竹胶板形成“木闸”，将木闸安放于止水钢板上部；
12、加强带模板支设以及加固同后浇带模板支设及加固，只是将止水钢板安装取消。

后浇带是什么？后浇带的施工方案

如对您有帮助，可购买打赏，谢谢

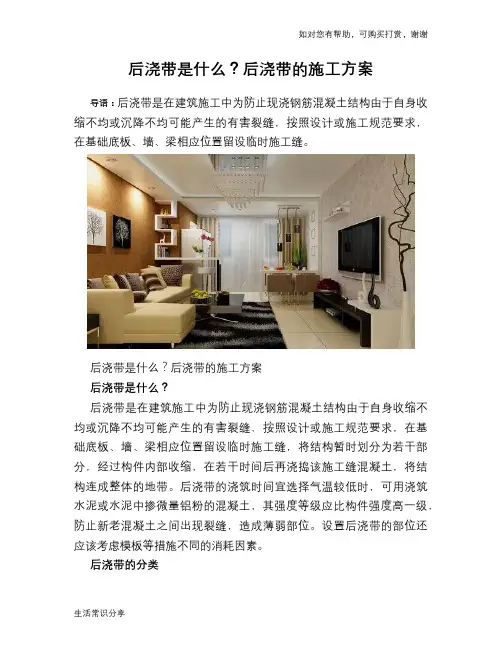

生活常识分享后浇带是什么？后浇带的施工方案
导语：后浇带是在建筑施工中为防止现浇钢筋混凝土结构由于自身收缩不均或沉降不均可能产生的有害裂缝，按照设计或施工规范要求，在基础底板、墙、梁相应位置留设临时施工缝。

后浇带是什么？后浇带的施工方案
后浇带是什么？
后浇带是在建筑施工中为防止现浇钢筋混凝土结构由于自身收缩不均或沉降不均可能产生的有害裂缝，按照设计或施工规范要求，在基础底板、墙、梁相应位置留设临时施工缝，将结构暂时划分为若干部分，经过构件内部收缩，在若干时间后再浇捣该施工缝混凝土，将结构连成整体的地带。

后浇带的浇筑时间宜选择气温较低时，可用浇筑水泥或水泥中掺微量铝粉的混凝土，其强度等级应比构件强度高一级，防止新老混凝土之间出现裂缝，造成薄弱部位。

设置后浇带的部位还应该考虑模板等措施不同的消耗因素。

后浇带的分类。

后浇带施工方案

·后浇带施工方案目录一、编制依据 (2)二、设计要求 (2)三、施工准备 (3)四、施工措施 (4)五、质量控制要点 (9)六、注意事项 (11)七、成品保护 (12)一、编制依据本工程施工图纸，《施工组织设计》，《模板施工方案》、扣件式钢管脚手架规程、混凝土质量验收规范、钢筋质量验收规范等相关技术规范、安全法规、规程、标准和规定，现场实际情况。

二、设计要求后浇带是一种现浇钢筋砼结构施工过程中，克服由于温度收缩和结构主体沉降而可能产生的有害伸缩和沉降的一种临时性的施工缝，该缝属于刚性连接，故后浇带分为收缩后浇带和沉降后浇带两种。

后浇带的主要功能是减少混凝土的收缩应力和缓解不均匀沉降。

根据设计需要保留一段时间后再浇筑，将整个结构连成整体。

后浇带应优先采用补偿收缩砼。

补偿收缩砼是膨胀砼的一种，即用膨胀来抵消砼的全部或大部分收缩，避免砼开裂。

根据设计要求，后浇带宽度800mm，上下对齐，贯通留筋（建议底板后浇带钢筋采用100%搭接接头，且不小于1.6L ae,在浇灌后浇带混凝土之前再连接），后浇带混凝土施工时间为设计确定，若设计没有明确规定，收缩后浇带在两侧砼浇筑完成不小于60天后再封闭，沉降后浇带应在主体结构封顶后施工，同时后浇带两侧混凝土浇筑完成不小于28天。

在设计底板后浇带时必须要考虑后浇带的清理及排水要求，后浇带周围应砌砖围护，顶部应遮盖，防止施工过程中垃圾等污染钢筋及施工缝结合面。

为便于后浇带砼浇筑前排除积水和淤泥，宜在后浇带旁边根据现场情况每隔一定距离设置一个500×500×500的临时集水坑，该集水坑要做好防水处理。

泛水方向统一向集水坑方向；同时应考虑到垃圾清理的方便，在施工时将后浇带部位的C30细石混凝土表面（防水卷材保护层）比底板垫层标高降50mm，便于清理过多垃圾流入后浇带造成清理工作量的增加，后浇带封闭前，将接缝处混凝土表面杂物清除，清洗干净，并保持湿润，刷纯水泥浆两遍后，后浇带混凝土采用微膨胀混凝土、强度等级比原结构强度提高一级，选用的膨胀剂应符合GB50119-2003《混凝土外加剂应用技术规范》的有关规定。

后浇带施工方案

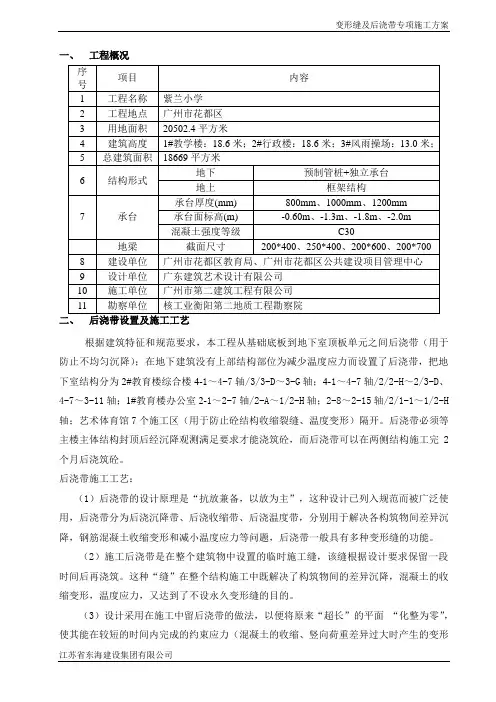

变形缝及后浇带专项施工方案一、工程概况根据建筑特征和规范要求，本工程从基础底板到地下室顶板单元之间后浇带（用于防止不均匀沉降）；在地下建筑没有上部结构部位为减少温度应力而设置了后浇带，把地下室结构分为2#教育楼综合楼4-1～4-7轴/3/3-D～3-G轴；4-1～4-7轴/2/2-H～2/3-D、4-7～3-11轴；1#教育楼办公室2-1～2-7轴/2-A～1/2-H轴；2-8～2-15轴/2/1-1～1/2-H 轴；艺术体育馆7个施工区（用于防止砼结构收缩裂缝、温度变形）隔开。

后浇带必须等主楼主体结构封顶后经沉降观测满足要求才能浇筑砼，而后浇带可以在两侧结构施工完2个月后浇筑砼。

后浇带施工工艺：（1）后浇带的设计原理是“抗放兼备，以放为主”，这种设计已列入规范而被广泛使用，后浇带分为后浇沉降带、后浇收缩带、后浇温度带，分别用于解决各构筑物间差异沉降，钢筋混凝土收缩变形和减小温度应力等问题，后浇带一般具有多种变形缝的功能。

（2）施工后浇带是在整个建筑物中设置的临时施工缝，该缝根据设计要求保留一段时间后再浇筑。

这种“缝”在整个结构施工中既解决了构筑物间的差异沉降，混凝土的收缩变形，温度应力，又达到了不设永久变形缝的目的。

（3）设计采用在施工中留后浇带的做法，以便将原来“超长”的平面“化整为零”，使其能在较短的时间内完成的约束应力（混凝土的收缩、竖向荷重差异过大时产生的变形江苏省东海建设集团有限公司应力）释放，而持后浇带施工完成后，结构又“化零为整“大量减少了上述应力对结构的影响，减少了过多的设置永久性变形缝。

三、施工重点和难点分析本工程地下室底板和顶板、剪力墙均设有后浇带。

由于底板、墙板与顶扳均为双层双向钢筋，后浇带位置的钢筋密集，且须设止水钢板，因此对后浇带的处理比较复杂。

特别是地下车库的后浇带,连接长，工程量大。

由于多栋连接长，施工进度不一样。

基础施工中难免碰撞，大部分钢筋变形扭曲，施工中钢筋除锈、调直及接口清理是一大难点。

地下室施工缝及后浇带专项施工方案

一．工程概况工程名称：**＊工程工程地点：**＊建设单位：＊*＊房地产开发有限公司设计单位:＊＊*建筑设计咨询有限公司监理单位：＊**建设监理有限公司施工单位：*＊＊工程有限公司本工程包含住宅楼1栋、2栋、3栋、4栋、5栋、6栋、7栋,各栋楼±0。

000相当于绝对标高16。

00m，本工程结构类型为框架剪力墙结构。

总建筑面积约12.60万m2，其中地下建筑面积约2.96万m2，地上建筑面积约9。

64万m2。

地下室二层。

二．设计要求1.后浇带处所有梁板等混凝土构件钢筋连续布设钢筋要求双层双向拉通布置。

2。

后浇带浇筑时间宜滞后45天以上，并采用高一级微膨胀混凝土浇筑，低温入模。

3。

微膨胀混凝土要求水中养护14天的限制膨胀率：后浇带≥0.030％，地下室侧壁≥0。

025％，顶板楼盖≥0。

020％，地下室底板≥0。

015％,且后期膨胀性能稳定。

4.施工缝和后浇带宜留设在结构受剪力较小位置，一般设于跨度1/3范围内。

施工要求在地下室底板、侧壁、顶板留设施工缝时均应加止水钢板。

三．后浇带、施工缝做法1。

楼（屋)面后浇带构造注:适用于地下室中间层板、地下室顶板、楼面板及屋面板。

2.地下室侧壁后浇带3.地下室底板后浇带构造4.地下室水平施工缝止水带5.地下室-2层与—1层交接处做法四．后浇带施工过程中的质量安全保证措施1.后浇带钢筋质量保证措施后浇带处的钢筋随结构梁板墙钢筋一起绑扎,其施工技术措施与质量保证措施按钢筋工程施工的要求处理。

后浇带梁筋不断开，板筋及墙体水平筋断开。

后浇带钢筋绑扎完成后在钢筋表面刷水泥砂浆保护钢筋不生锈。

2。

结构主体混凝土施工过程中的后浇带处理方法在进行结构主体施工时，后浇带部分的模板工程按不设后浇带处理，也就是模板按梁、墙、板正常的构件支模方式来安装.为保证后浇带在混凝土浇筑过程中不被污染和浇筑，在支模和绑扎钢筋时，采用钢丝网片隔离，同时在后浇带模板面上钻孔或墙底设排浆孔。

在主体混凝土浇筑完成后混凝土终凝前后清理后浇带去的混凝土污染物。

后浇带设置规范依据及施工工艺经典.经典

9
1、后浇带设置的规范依据
1.2后浇带设置的假设干要求：
9、浇筑不同类型后浇带混凝土的浇筑时间不同: 伸缩后浇带视先浇局部混凝土的收缩完成情况而定,一般为施工后 60d;沉降后浇带宜在建筑物根本完成沉降后进展.后浇带混凝土必须采用无收缩混凝土可采用膨胀水泥配制,也可采用添加具有膨胀作用的外加剂和普通水泥配制,混凝土的强度应提高一个等级,其配合比通过试验确定. 10、对地下室较厚底板、大梁等属大体积混凝土的后浇带, 两侧必须设置专用模板和支撑以防止混凝土漏浆而使后浇带断不开, 对地下室有防水抗渗要求的还应留设止水带或作企口模板,以防后浇带处渗水.后浇带保存的支撑,应保存至后浇带混凝土浇筑且强度到达设计要求后,方可逐层撤除.
6
1、后浇带设置的规范依据
1.2后浇带设置的假设干要求：
1、后浇带的设置应遵循“抗放兼备,以放为主〞的设计原那么.因为普通混凝土存在开裂问题,设置后浇缝的目的就是将大局部的约束应力释放,然后用膨胀混凝土填缝以抗衡剩图纸留设;由于施工原因而需要设置后浇带时,应视工程具体情况而定,留设的位置应经设计单位认可. 3、后浇带的间距应合理,矩形构筑物后浇带间距一般可设为 30～40m,后浇带的宽度应考虑便于施工操作,并按构造构造要求而定,一般宽度以 700 ～1000mm 为宜.
后浇带设置的标准依据及施工工艺
1
1、后浇带设置的规范依据
1.1有关后浇带的设计标准相关规定：
JGJ3－2002?高层建筑混凝土构造技术规程?12.1.10 条规定，当采用刚性防水方案时，同一建筑的根底应防止设置变形缝. 可沿根底长度每隔 30～40m 留一道贯穿顶板、底板及墙板的施工后浇缝，缝宽不宜小于 800mm，且宜设置在柱距 3 等分的中间范围内.后浇缝处底板及外墙宜采用附加防水层；后浇缝混凝土宜在其两侧混凝土浇灌完毕 2 个月后再进展浇灌，其强度等级应提高一级，且宜采用早强、补偿收缩的混凝土.

后浇带施工方法及技术措施

《结构后浇带施工方法及技术措施》一、设计结构后浇带的作用：1、收缩后浇带：收缩后浇带是为解决钢筋混凝土结构在强度增长过程中因温度变化、混凝土收缩等产生的裂缝，以达到释放大部分变形，减小约束力，避免出现贯通裂缝而设置。

后浇带应设在对结构无严重影响的部位，即结构构件内力相对较小的位置，通常每隔30-40m设置一道，缝宽一般为800㎜。

2、沉降后浇带：沉降后浇带是为解决联体结构高低差所产生的沉降不均，可能使地基发生不均匀沉降时，需要设缝将结构分为几部分，使其每一部分的沉降比较均匀，避免在结构中产生额外的应力而设置，通常设置在高低变化的低结构部位，沿高结构贯通设置，缝宽一般为800㎜。

3、加强带：当混凝土结构超长过多时，设置后浇带不能解决混凝土收缩和温度变化问题时，在适当位置设置膨胀加强带，可以增大伸缩缝最大间距，而且可以用膨胀加强带取代部分施工后浇带，从而实现混凝土的连续浇筑即无缝施工。

二、后浇带的浇筑控制：一般设计主楼与地下车库（裙房）相连部位为沉降后浇带，其他部位为收缩后浇带。

沉降后浇带的混凝土浇筑时间为主楼结构封顶后60天浇筑，或经沉降观测其两侧沉降稳定后浇筑。

收缩后浇带的浇筑时间为相应楼层顶板浇筑完成后60天浇筑。

所有后浇带在混凝土浇筑前，严禁拆除和松动其两侧的支撑体系。

后浇带混凝土应采用比相应结构设计高一级的微膨胀混凝土浇筑。

三、施工质量控制：1、模板：（1）底板、顶板后浇带模板支设：地下室底板后浇带采用碎拼法配制木模支设，以便于拆除。

利用小碎块多层板，5×10cm方木进行拼配，可采取企口型和凸口型垂直支设，设计有止水钢板时，将止水板加牢稳固好：如采取钢板网支设时，必须用双层钢板网，内侧一层密格网，外侧一层25×15×2.0厚的钢板网，后浇带内设钢筋支撑，见下图：墙体后浇带采用碎拼法支模，采用小碎块多层板，背后支顶木方定位加固。

外围防水墙体施工缝同样采用碎拼法支模。

后浇带钢丝网施工方案

后浇带钢丝网施工方案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
长白山制药（亳州）有限公司中药
丸剂建设项目
后浇带钢丝网施工方案
编制：
审核：
批准：
吉林吉化华强建设有限责任公司
年月日
一、编制依据
1、长白山制药（亳州）有限公司中药丸剂建设项目工程项目施工结构图
二、工程概况
1、工程名称：长白山制药（亳州）有限公司中药丸
剂建设项目
2、设计单位：中国医药集团联合工程有限公司
3、建设单位：长白山制药（亳州）有限公司
4、施工单位：吉林吉化华强长白山制药（亳州）中
药丸剂项目部
5、工程地点：位于亳州市药王路与茴香路交叉口，南临月季路，东临秋实路
三、材料准备
5mm钢丝网、绑线、绑钩
后浇带按施工要求需要在后浇带挂细密铁丝网，板、梁及墙的铁丝网施工做法如下：
板：在后浇带位置用绑丝将双层钢丝网绑扎牢固，上下各出150mm用于固定密实。

钢丝网外将间距均为100mm的
侧压力以防止铁丝网断裂、跑位从而造成质量问题，浇筑后钢筋不取出。

示意图如下：
底板钢丝网施工示意图
梁：在后浇带位置用绑丝将三层细目钢丝网绑扎牢固，上下各出50mm用于固定密实。

铁丝网外将间距均为100mm 的纵横向14钢筋绑扎牢固，以承载浇筑混凝土时对铁丝网的侧压力以防止铁丝网断裂、跑位从而造成质量问题，浇筑后钢筋不取出。

后浇板：在后浇板位置用绑丝将双层钢丝网绑扎牢固，上下各出150mm用于固定密实。

钢丝网外将间距均为100mm
的侧压力以防止铁丝网断裂、跑位从而造成质量问题，浇筑后钢筋不取出。

后浇带混凝土封堵措施

新乡伟业中央公园双子座29#楼工程
后
浇
带
混
凝
土
封
堵
措
施
河南国安建设集团有限公司
一、工程概况
在混凝土的浇筑过程中，由于筏板厚度较厚，混凝土的流动性以及侧面压力较大，如按正常的后浇带封堵方法，无法保证混凝土在浇筑范围内不乱流的现象。

为了达到甲方及监理的质量要求，对后浇带采取以下封堵措施。

二、钢丝网安装施工要求
在后浇带两侧用HRB400E直径14的钢筋作为立筋焊在筏板双层钢筋上，立筋间距为200mm一道，并在后浇带两侧用HRB400E直径14的钢筋分别设置上下两道通常水平钢筋以固定立筋，沿后浇带两侧通长设置，为防止因混凝土浇筑带来的压力过大，致使网片倾倒，每隔3米用HRB400E直径14的钢筋设置剪刀撑。

然后在立筋上绑扎2mm孔洞钢丝网片，高度同筏板厚度，沿后浇带两侧通长设置。

后浇带施工方案

目录第一章工程概况及编制依据 (1)第一节工程概况 (1)第二节设计概况 (1)第三节编制依据 (1)第四节组织架构 (2)第二章施工安排 (2)第一节施工区域划分 (2)第二节施工安排 (2)第三章施工准备与资源配备 (3)第一节技术准备 (3)第二节人员准备 (3)第三节材料准备 (3)第四节机具准备 (4)第四章施工方法及工艺要求 (4)第一节底板后浇带支模 (4)第二节地下室外墙后浇带支模 (5)1. 后浇带预制板施工 (6)2. 后浇带模板二次支设 (6)第三节楼梁板后浇带模板施工 (7)第四节后浇带混凝土浇筑 (8)1. 清理后浇带 (8)2. 调整钢筋 (9)3. 支撑模板 (9)4. 混凝土浇筑 (9)第五章质量标准及保证措施 (10)第六章质量通病控制措施 (10)第一节混凝土蜂窝、麻面、孔洞 (10)第二节露筋 (11)第三节接缝处产生烂根 (12)第四节混凝土板表面不平整 (12)第五节混凝土裂缝 (13)第五节混凝土夹芯 (13)第七章成品保护 (14)第八章安全、环保措施 (14)第一章工程概况及编制依据第一节工程概况地块含15栋住宅楼、商网及地下车库，总建筑面积100000m2，其中地上建筑面积65000m2，地下建筑面积35000m2。

地块基础形式：SDDC工法桩进行地基处理，部分楼栋桩基础形式为CFG桩，住宅及地库为筏板基础，商业为独立基础；共15栋楼，1#、2#楼6层，3#、4#、5#、6#楼7层，7#、8#、9#、10#、11#、12#、13#楼8层，14#、15#楼12层；1#、2#、4#楼地下室2层，其余地下室1层；地下车库1层，局部2层。

第二节设计概况第三节编制依据1、安全标准化手册2、有关建设工程现场文明施工管理实施细则3、《建筑结构荷载规范》GB50009-20124、《建筑施工安全检查标准》JGJ59-20115、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、《建筑施工高处作业安全技术规范》JGJ80-20167、《建设工程施工现场管理规定》建设部令15号8、《危险性较大的分部分项工程安全管理办法》建质[2009]87 号9、《建筑工程施工质量验收统一标准》（GB50300-2013）10、现行国家有关工程施工法规、规范、规程及技术标准11、施工图纸第四节组织架构项目组织工程管理组织机构（如下）第二章施工安排第一节施工区域划分根据本工程的结构特点与平面布置，结合现场劳动力条件，合理组织施工确定如下施工区域及流水段划分，项目划分两个劳务施工单位，进行施工：第二节施工安排根据图纸设计要求，伸缩后浇带混凝土在两侧砼浇筑完成45d后封闭，沉降后浇带在主楼施工完毕，沉降观测稳定后进行封闭。

(完整版)筏板基础后浇带专项施工方案模板

后浇带施工方案一、后浇带模板本工程后浇带分为底板后浇带，外墙后浇带，现浇梁、楼板后浇带。

1.1底板后浇带1.1.1底板后浇带的做法按照设计要求，底板后浇带设置钢板止水带及铺设专用钢板网，具体做法如下图：1.1.2底板后浇带闸槎：后浇带闸槎采用钢丝网片，用14钢筋做龙骨，间距300㎜进行固定，以确保砼浇筑时钢丝网不鼓胀漏浆，详见下图：1.2现浇梁、楼板后浇带1.2.1现浇梁、楼板后浇带的做法1.2.2现浇梁、楼板后浇带的支护为确保结构支撑体系的安全，后浇带模板采用独立的支撑，与平台模板连接处断开，不影响平台模板的拆除。

裙房采用钢管支撑间距1000，因后浇带设计宽度1000，所用竹胶合板宽为1220，这样两侧各有110宽度，可确保后浇带两侧模板支撑拆除后有110宽钢筋砼受后浇带支撑体系支撑。

后浇带龙骨与相邻板块断开，长度不得超过1300，以保证不影响两侧板块的模板拆除。

板后浇带的支模见下图所示：后浇带两侧梁属于臂结构，应在梁底中间部位采用加密支撑钢管。

后浇带的留槎在梁的部位使用双层5㎜孔眼铅丝网，背面用16钢筋固定牢靠；在板的部位使用竹夹板根据钢筋的间距锯口支设，以确保钢筋保护层的准确。

后浇带覆盖保护：在浇筑后浇带两侧平台后，在后浇带边浇高内无杂物。

1.3外墙后浇带30㎜的砼带用于拦住养护水。

后浇带上方先覆盖一层塑料薄膜或彩条布，再覆盖一层竹夹板，以保持后浇带二、后浇带钢筋绑扎钢筋绑扎时后浇带两侧的砼垫块及马凳应增加用量，确保钢筋网片高度和保护层。

后浇带范围内的马凳和垫块边也应加密放置。

对于设计要求的在后浇带处的加密钢筋，必须在第一次施工后浇带一侧钢筋时绑扎完成。

三、后浇带砼施工主题后浇带必须按设计要求到期后，由下层至上层按顺序浇注。

后浇带混凝土用比原混凝土设计强度大一个等级的早强及膨胀砼浇筑。

地上各楼层后浇带的砼标号为C40：地下室后浇带砼标号为C40P6.1、后浇带砼浇筑前准备钢筋除绣：由于部分钢筋已经出现锈蚀，对于锈蚀的钢筋在支模前必须进行除锈处理，除锈时使用钢丝刷、砂纸姜铁锈打磨掉。

后浇带标准做法与技术要求

建筑后浇带标准做法与技术要求一、施工准备1.1 技术准备1、后浇带施工前应对材料、施工时间、现场状况进行检查核对，以确定对设计与规范的符合性，预测施工后对功能的有效性，并做好核对记录。

2、确定施工方案，针对后浇带不同的部位，不同的功能要求，不同的现场情况，编制满足设计规范和工艺要求的施工技术措施。

3、对施工操作人员进行书面技术交底，其主要内容为：施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。

4、应熟悉设计图纸、本施工工艺标准及相关技术规程，对后浇带的做法、位置、配筋进行了解，以确定后浇带上述内容的合理性，并确定是否提出修改建议。

1.2 材料要求1、品种规格1）后浇带混凝土所用碎石应根据所浇后浇带的钢筋密度确定，一般为5~31.5㎜，含泥量不得大于1.0%,泥块含量不得大于0.5%。

2）后浇带的砂子应采用中砂，含泥量不得大于3.0%,泥块含量不得大于1.0%。

3）中埋式止水钢板宜用3㎜厚400㎜宽的折形钢板条。

4)钢丝网宜采用密目钢丝网和30×30型钢丝网，两种钢丝网配套使用。

2、质量要求：1）碎石应满足试配强度要求且检验结果应符合《JGJ53标准》。

2）砂子应采用河砂或山砂，不得用海砂，且检验结果应符合《JGJ52标准》。

3）粉煤灰应用II级以上。

4）外加剂必须用合格一等品。

5）水泥应用32.5R以上的普通水泥或硅酸盐水泥。

6）拌和用水应用饮用水或水质符合国家现行标准《混凝土拌合用水标准》JGJ63的规定的水源。

7）止水带表面不允许有开裂、缺胶、海绵等影响使用的缺陷，中心孔偏心不允许超过管状断面厚度的1/3；止水带表面允许有深度不大于2㎜、面积不大于16㎜2的凹痕、气泡、杂质、明疤等缺陷不超过4处；止水带的尺寸公差应符合GB 50208附录A中表A.0.4-1的要求，其物理性质应符合GB 50208附录A中表A.0.4-2的要求；止水带现场抽样数量以每月同标记的止水带产量为一批抽样。

后浇带施工方案

XX小区四期C1#住宅楼后浇带专项施工方案编制：审核：审批：XX建筑工程有限公司XXXX小区20XX年10月XXXX小区四期C1#住宅楼后浇带施工方案一、施工概况本工程为XXXX小区四期C1#住宅楼，地下一层，地上十一层，基础混凝土为C35P6抗渗混凝土，1轴-42轴长度为63.55m，A轴-F 轴为13.9m,按规范要求应留置后浇带，本工程设计后浇带为伸缩后浇带，宽度为800mm，浇筑时间为后浇带两侧混凝土浇筑完后60天，采用高一标号混凝土进行浇筑（补偿收缩混凝土），后浇带留设标高升至±0.000.二、施工方案1、基础筏板后浇带支模:1）、底板下层钢筋网扎好后即进行后浇带侧面支模工作，因后浇带部位钢筋比较密集，木模不能支撑严密，且较难拆除，遂采取双层钢丝网片加Ф14钢筋骨架作为支模材料。

施工时，先按后浇带设计准确位置焊接定位钢筋骨架，钢筋骨架竖向钢筋Ф14高400mm@500一排作为后浇带侧模的主要受力杆，然后焊接水平Ф14通长钢筋@200的竖向钢筋网，钢筋网与底板上下层钢筋网的横向主筋焊牢，防止砼浇捣时位移。

2）、竖向钢筋网焊好后，用双层密目18#钢丝网与竖向钢筋骨架用18#铁丝绑扎牢固，要求绑扎点间距200×200，防止砼浇捣时胀模。

钢丝网应绑扎在后浇带竖向钢筋的反侧。

3）、侧面钢丝网支撑完成后，开始绑扎底板上层钢筋网，竖向钢丝网骨架与上层钢筋网横向主筋焊牢。

4）、基础梁处后浇带先绑扎18#密目双层钢丝网片，然后用与基础梁等宽度的短钢筋@100间距绑扎在基础梁的箍筋上，并两端焊接固定，要求钢丝网片封闭严密，防止漏浆。

5）、砼浇捣时，应派专人守模，如有跑浆时，应立即用水冲洗清理，保证底板钢筋网的保护层厚度及后浇带的贯穿。

6）、地下室剪力墙、顶板、梁支模方法与地下室底板基本相同，顶板、梁后浇带支模时，应在后浇带居中处模板底板处断开，在平板底板砼浇捣时作为清理跑浆的混凝土用，后浇带处的跑浆混凝土必须随手清理干净，露出梁、板钢筋，严禁事后在后浇带处用大锤凿打残留混凝土。

后浇带钢丝网施工方案123

后浇带钢丝网施工方案
后浇带钢丝网施工是指在混凝土浇筑完成后，在其表面铺设一层钢丝网，并再
次浇筑一层混凝土以加强其强度和稳定性。

本文将介绍钢丝网施工方案的步骤及注意事项。

施工步骤
1. 混凝土预备工作
在施工前，必须将浇筑表面的杂物和灰尘清理干净，以确保钢丝网能够牢牢地
粘在表面上。

此外，在混凝土表面预留钢丝网的槽口，以确保其处于合适的高度，加强表面钢丝网连接的牢固性。

2. 钢丝网铺设
在混凝土表面上铺设一层符合要求的钢丝网，确保其与表面牢固连接，并保证
钢丝网必须处于规定位置，以达到强化混凝土结构的目的。

3. 钢丝网固定
将钢丝网固定在混凝土表面上，可以使用焊接或者其他更为有效和简便的方法。

断点要处于凹凸不平的地方，以优化表面连接的强度。

4. 混凝土再次浇筑
在已经铺设了钢丝网之后，再次浇筑一层混凝土，要求混凝土覆盖且填塞钢丝
网缝隙。

此外，也要确保混凝土充满钢丝网的槽口，以保证钢丝网连接的牢固性，并打出光滑整齐的表面。

注意事项
•施工现场必须严密闭合，防止混凝土临时支撑翻倒引发事故。

•钢丝网的选择要与混凝土质量配合协调，以保证整体结构的强度。

•施工过程中，应按规范和质量标准要求严格控制施工浇注的混凝土温度和厚度。

•施工工人必须具备相关专业技能和安全意识，操作现场秩序井然。

后浇带钢丝网施工是一项重要的混凝土结构强化工作。

正确选择材料和操作步骤，并遵守安全标准和技术规范，才能确保工程质量的最终达标。

在施工中，应严格控制各个环节，办理安全施工手续，保障工程质量和施工工人的安全。

后浇带施工方法及技术措施

《结构后浇带施工方法及技术措施》一、设计结构后浇带的作用：1、收缩后浇带：收缩后浇带是为解决钢筋混凝土结构在强度增长过程中因温度变化、混凝土收缩等产生的裂缝，以达到释放大部分变形，减小约束力，避免出现贯通裂缝而设置。

后浇带应设在对结构无严重影响的部位，即结构构件内力相对较小的位置，通常每隔30-40m设置一道，缝宽一般为800㎜。

2、沉降后浇带：沉降后浇带是为解决联体结构高低差所产生的沉降不均，可能使地基发生不均匀沉降时，需要设缝将结构分为几部分，使其每一部分的沉降比较均匀，避免在结构中产生额外的应力而设置，通常设置在高低变化的低结构部位，沿高结构贯通设置，缝宽一般为800㎜。

3、加强带：当混凝土结构超长过多时，设置后浇带不能解决混凝土收缩和温度变化问题时，在适当位置设置膨胀加强带，可以增大伸缩缝最大间距，而且可以用膨胀加强带取代部分施工后浇带，从而实现混凝土的连续浇筑即无缝施工。

二、后浇带的浇筑控制：一般设计主楼与地下车库（裙房）相连部位为沉降后浇带，其他部位为收缩后浇带。

沉降后浇带的混凝土浇筑时间为主楼结构封顶后60天浇筑，或经沉降观测其两侧沉降稳定后浇筑。

收缩后浇带的浇筑时间为相应楼层顶板浇筑完成后60天浇筑。

所有后浇带在混凝土浇筑前，严禁拆除和松动其两侧的支撑体系。

后浇带混凝土应采用比相应结构设计高一级的微膨胀混凝土浇筑。

三、施工质量控制：1、模板：（1）底板、顶板后浇带模板支设：地下室底板后浇带采用碎拼法配制木模支设，以便于拆除。

利用小碎块多层板，5×10cm方木进行拼配，可采取企口型和凸口型垂直支设，设计有止水钢板时，将止水板加牢稳固好：如采取钢板网支设时，必须用双层钢板网，内侧一层密格网，外侧一层25×15×2.0厚的钢板网，后浇带内设钢筋支撑，见下图：（2）墙体后浇带模板：墙体后浇带采用碎拼法支模，采用小碎块多层板，背后支顶木方定位加固。

外围防水墙体施工缝同样采用碎拼法支模。

后浇带收口网施工方法

后浇带收口网施工方法后浇带收口网是建筑工程中常用的一种加固材料，它能够有效地提高混凝土结构的抗裂性能和整体强度，保证建筑物的安全稳定。

下面将介绍后浇带收口网的施工方法，希望能够对相关工程人员有所帮助。

首先，在进行后浇带收口网施工之前，需要准备好相应的材料和设备。

主要包括后浇带收口网、扎钢筋的工具、混凝土搅拌机、混凝土浇筑工具等。

在材料和设备准备齐全后，就可以开始进行后浇带收口网的施工工作了。

接下来，进行后浇带收口网的具体施工步骤。

首先是清理工作，将待施工的区域进行清理，确保表面平整、无杂物。

接着是浇筑混凝土，将混凝土倒入待施工的区域，并利用混凝土搅拌机将混凝土搅拌均匀。

然后是铺设后浇带收口网，将收口网铺设在混凝土上，并进行固定，确保其位置准确、牢固。

最后是浇筑混凝土，将混凝土再次进行浇筑，覆盖在收口网上，并利用混凝土浇筑工具进行整平和压实，保证混凝土的密实性和充实性。

在施工过程中，需要注意一些关键问题。

首先是收口网的铺设位置和固定，要确保其与混凝土的结合紧密，不出现空鼓和松动现象。

其次是混凝土的浇筑和整平，要保证混凝土的均匀性和平整度，避免出现裂缝和凹凸不平的情况。

最后是施工过程中的安全防护，施工人员要做好相关的安全防护措施，确保施工过程安全顺利进行。

总的来说，后浇带收口网的施工方法并不复杂，但需要施工人员具备一定的专业技能和经验。

只有严格按照施工规范和要求进行操作，才能确保后浇带收口网的施工质量和效果。

希望本文所介绍的施工方法能够对相关工程人员有所帮助，为建筑工程的安全稳定贡献自己的一份力量。

后浇带收口网施工方法

后浇带收口网施工方法后浇带收口网是指在混凝土浇筑后，将收口网嵌入混凝土中，以增强混凝土的抗拉性能，提高混凝土的整体性能。

后浇带收口网施工方法对于混凝土结构的安全性和耐久性具有重要意义。

下面将介绍后浇带收口网的施工方法。

一、材料准备。

1. 后浇带收口网，根据设计要求选择规格合适的后浇带收口网，一般为镀锌钢丝网。

2. 配筋钢筋，根据设计要求选择规格合适的配筋钢筋。

3. 混凝土，按照设计配合比要求配制好混凝土。

二、施工工艺。

1. 模板安装，在混凝土浇筑的区域安装好模板，确保模板的尺寸、位置和高程符合设计要求。

2. 配筋安装，根据设计要求，在模板内安装好配筋钢筋，注意钢筋的位置、间距和连接要求。

3. 后浇带收口网安装，将后浇带收口网按照设计要求嵌入到混凝土中，收口网的位置和数量应符合设计要求，确保收口网与钢筋连接牢固。

4. 混凝土浇筑，在完成后浇带收口网的安装后，进行混凝土的浇筑，注意浇筑的均匀性和密实性，避免混凝土内部产生空洞和裂缝。

5. 混凝土养护，混凝土浇筑完成后，进行养护，保持混凝土的湿润，避免混凝土龟裂和强度降低。

三、施工注意事项。

1. 后浇带收口网的安装位置和数量应符合设计要求，避免漏装或错位。

2. 配筋钢筋的安装应符合设计要求，连接牢固，避免出现错位或移位。

3. 混凝土的浇筑应均匀、密实，避免产生空洞和裂缝。

4. 混凝土的养护应及时进行，保持混凝土的湿润，避免龟裂和强度降低。

通过以上施工方法的介绍，可以看出后浇带收口网的施工方法并不复杂，但需要严格按照设计要求和施工规范进行操作。

只有在施工过程中严格把关，确保每一个细节都符合要求，才能保证后浇带收口网的施工质量，提高混凝土结构的安全性和耐久性。
