超实用!六步教你制作Excel甘特图项目进度表!

超实用！六步教你制作Excel甘特图项目进度表！工具使用：请大家见谅，因家里这台电脑只有WPS所以用它来演示；但是与其他Excel操作都类似（我用过Excel2003、Excel2010不同版本做项目进度表），如遇到问题欢迎随时联系我；谢谢！记得几年前第一次做项目统计时候，老板让我列一个项目时间表；我试过了很多表格，最后我选择了利用甘特图来制作项目时间表；因为它不仅美观偏亮，而且可以很直观的表明任务计划进行时间点，以及实际进展情况的对比。

领导可以很清晰的评估工作进度。

很久没用差点忘记了，前几天一位朋友问我，我才想必须要把它分享出来！下面我就举例子来说明一下，快点进入正题吧！操作步骤：第一步，首先要准备数据，我这里列的比较简单（如需要你还可以添加）。

开始时间代表项目起始时期，持续时间代表项目要经历多久！选择“开始时间”一列右击鼠标，选择“设置单元格格式”；将日期调整为常规形态，如图：第二步，点击鼠标选中所有数据，选择菜单栏“插入”；找到条形图—>二维条形图—>堆积条形图，点击选择即可。

第三步，为了显示方便，我们需要把时间轴调整到上面；然后调整间距。

我们点击纵轴（即任务名称列）右击鼠标选择“设置坐标轴格式”。

将“逆序列别”打钩！现在时间轴已经调整至上方了，我们还需调整中间间隔。

鼠标右击横轴（即开始时间一列），选择“设置坐标轴格式”。

最小值可以根据自己的时间表而定，坐标轴的单位就是中间间隔调整为30即可。

第四步，清除图形中蓝颜色部分；点击蓝色条形框部分，右击鼠标“设置系列选项”；设置填充色为“无填充色”。

第五步，“开始时间”一列设置为常规日期格式；此时，选中表格中“开始时间”一列，右击鼠标选择“单元格格式”。

第六步，填写标题、设置其他；可以根据自己的喜好调整边框及内填充颜色，最后效果就出来了。

项目时间节点规划计划进度表甘特图Excel模板

4/30/2020
5/30/2020
31 天
19 天
序号 1 2 3 4 5 6 7 8 9
项目进度名称前期准备市场调研需求分析设计阶段
实施阶段 - 第1阶段内容实施阶段 - 第2阶段内容实施阶段 - 第3阶段内容实施阶段 - 第4阶段内容
项目结束
开始时间 2020/01/01 2020/01/20 2020/02/10 2020/02/20 2020/05/01 2020/06/01 2020/06/20 2020/07/05 2020/07/20
项目时间节点规划计划进度表甘特图
1/1/2020
前期准备市场调研需求分析设计阶段实施阶段 - 第1阶段内容实施阶段 - 第2阶段内容实施阶段 - 第3阶段内容实施阶段 - 第4阶段内容项目结束项目总结
19 天
1/31/2020
3/1/2020
30 天 10 天
3/31/2020 70 天
所需时长 19 30 10 70 31 19 15 15 3
结束时间 2020/01/20 2020/02/19 2020/02/20 2020/04/30 2020/06/01 2020/06/20 2020/07/05 2020/07/20 2020/07/23
说明
10
说明：填完时
பைடு நூலகம்
项目总结
2020/07/25
3
2020/07/28
时间节点规划计划进度表甘特图
6/29/2020
19 天
15 天
15 天 3天 3天
备注

如何用excel制作甘特图？（详细教程）

如何用excel制作甘特图？（详细教程）
1.第一步：打开excel2010，准备要好整理的数据。

2.
3.第二步：调整excel格式，一般excel格式为时间格式的，需要调整成常规。

4.
5.第三步：选择数据，点击‘插入’菜单，找到条形图---二维条形图---堆积条形图，点击选择即可。

6.
7.第四步：将时间条显示在上方，方便查看。

点击生成图的Y轴，右键，设置坐标轴格式，勾选逆序类别。

8.
9.第五步：设置X轴属性，让起始位置显示在原点，适当调节间距。

10.
11.第六步：选择列表中的图像，选择蓝色部分，右键，设置数据系列格式为无填充。

12.
13.第七步：还原之前设置的日期的单元格格式。

则可以完成甘特图效果，适当拖动，调整。

学习更多实用Excel教程，请关注公众号：zhichangcdb，回复Excel。

如何使用Excel绘制甘特图(Gantt Chart)

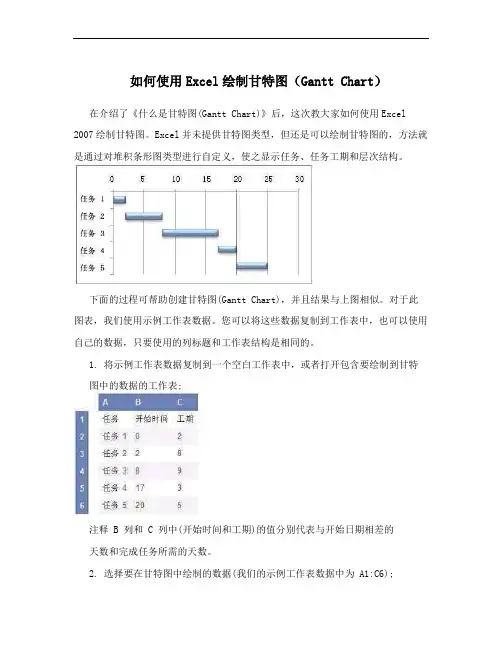

如何使用Excel绘制甘特图（Gantt Chart）在介绍了《什么是甘特图(Gantt Chart)》后，这次教大家如何使用Excel 2007绘制甘特图。

Excel并未提供甘特图类型，但还是可以绘制甘特图的，方法就是通过对堆积条形图类型进行自定义，使之显示任务、任务工期和层次结构。

下面的过程可帮助创建甘特图(Gantt Chart)，并且结果与上图相似。

对于此图表，我们使用示例工作表数据。

您可以将这些数据复制到工作表中，也可以使用自己的数据，只要使用的列标题和工作表结构是相同的。

1. 将示例工作表数据复制到一个空白工作表中，或者打开包含要绘制到甘特图中的数据的工作表;注释 B 列和 C 列中(开始时间和工期)的值分别代表与开始日期相差的天数和完成任务所需的天数。

2. 选择要在甘特图中绘制的数据(我们的示例工作表数据中为 A1:C6);3. 在“插入”选项卡上的“图表”组中单击“条形图”;4. 在“二维条形图”下单击“堆积条形图”;5. 在图表中，单击第一个数据系列，或者从图表元素列表中选择该数据系列(“格式”选项卡、“当前选择”组和“图表元素”框);6. 在“格式”选项卡上的“当前选择”组中，单击“设置所选内容格式”;7. 单击“填充”，然后单击“无填充”。

18. 单击“关闭”。

9. 在图表上，单击图例，然后按Delete。

10.选择纵坐标轴(数值轴)，或者从图表元素列表中选择该坐标轴(“格式”选项卡、“当前选择”组和“图表元素”框)。

11.在“格式”选项卡上的“当前选择”组中，单击“设置所选内容格式”。

12.在“坐标轴选项”下，选中“分类次序反转”复选框。

以上步骤都是以Excel 2007为范例，在其他版本中的Excel中，方法也是一样的。

做好每一件事甘特图(Gantt Chart)的制作步骤甘特图(Gantt Chart)对于项目管理是一种理想的控制工具。

管理者可以通过甘特图非常便利地弄清每一项任务(项目)还剩下哪些工作要做，也可以评估工作是提前还是滞后，亦或正常进行。

【Excel教程】甘特图

甘特图
做工程项目管理的人士必须会做的图表！
数据场景如下：
要求根据上面的数据做个图表展示每个项目的开始时间，学习时长和结束日期，这个时候就会用到一个重要的图表，甘特图。

下面是我做出来的结果：
甘特图的概念：
甘特图（Gantt chart）又称为横道图、条状图(Bar chart)。

其通过条状图来显示项目，进度，和其他时间相关的系统进展的内在关系随着时间进展的情况。

以提出者亨利·L·甘特（Henrry L. Ganntt）先生的名字命名。

了解了概念之后，我们看下目标图表是怎么做的。

第一步：
其实甘特图是由堆积条形图转化来的。

所以我们现根据数据做一个条形图。

第二步：
删除结束日期系列，这样学习时间系列就会显示出来，把开始时间系列的填充和轮廓颜色全部设置为无。

第三步：
关键步骤，纵坐标轴要与数据源中的次序一样，我们需要逆序类别。

这时候横坐标刻度值也到顶上去了，要调整横坐标交叉，每增加一个编号，横坐标会往下退一格，我们需要横坐标到最底下，所以选择最大分类。

然后设置横坐标最大值和最小值，虽然显示是数字格式，但可以直接输入日期，系统会自动识别。

第四步：
其它一些修改，这个比较简单，就不做文字介绍了。

工程项目进度图-甘特图(横道图)制作方法

工程项目进度图-甘特图(横道图)制作方法使用EXCEL2003制作工程项目进度图-甘特图(横道图)甘特图（Gantt chart）是在20世纪初由亨利.甘特发明的，它可以让使用者清晰直观地知道哪些任务在什么时间段完成，哪些是已完成工作量，哪里是未完成工作量。

下面我们就结合一个具体例子来看一下它的制作过程：1.首先准备数据，作为项目前期规划一定会有类似下表样的数据，本例A1至E14单元数据为手工录入注*：本表数据，纯属虚构，如有雷同，不胜荣兴！2. 在G列与H列制作已完工和未完工天数, 其中：G2的公式为:=IF(C$16>=E2,D2,IF(C$16>C2,C$16- C2,0)), 复制从G2到G14H2的公式为:=IF(C$16<=C2,D2,IF(C$16<E2,E2-C$16+1,0)), 复制从H2到H143. 继续加数据，B16到C18为手工输入。

D16、D17、D18分别等于C16、C17、C18。

然后将D16:D18单元格格式由日期改成数值型。

至于为什么需要做这部分数据，后文有述。

目前只需要知道EXCEL的日期数据，从本质上来讲就是一个整数。

4. 开始作图。

首先同时选择B1到C14 和 G1到H14 两个区域。

注意数据区域的选择是，先选中B1到C14，然后按住Ctrl键不放，再选择G1到H1。

5. 然后，单击工具栏上的图表向导，选择“条形图” 中的“堆积条形图”，然后直接点完成。

6. 如果您操作正确的话，出来的图应该是下面这个样子。

在右侧的“图列”上按鼠标右键，选“清除”，同时将图表区拉长拉宽一些，因为这个图可能会有些大。

7. 拖动图表大小差不多是从19行到42行，从A列到P列（行高和列宽为默认），这里顺便提一下图表上的一些元素名称，下文会经常用到。

8. 在图表区上按鼠标右键--> 图表区格式 --> 在"字体"页选字号为9--> 去除自动缩放前的钩选--> 确定9. 绘图区域内，选中蓝色的数据系列 --> 右键 --> 数据系列格式10. 在"图案" 页上--> "边框" 处选择无-->"内部"处,选择无--> 然后，选择 "选项" 页11. 在 "选项" 页面上--> “分类间距处”输入10 -->确定12.选中X轴 --> 鼠标右键 -->选坐标轴格式13. 在"刻度"页上--> 最小值设成40725, 最大值设成40776, 主要刻度单位设成2 --> 选择"数字"页--> 日期处选择短日期(如图)14. 在绘图区上按鼠标右键 --> 绘图区格式--> "区域" 下选一个浅色做绘较区背景 (如图) --> 确定15.选择网格线 --> 鼠标右键 --> 网格线格式 --> 选择灰色25% --> 确定16. 在图表区上按鼠标右键 --> 选择数据源 --> 窗口上的“系列“处点 "添加" 按钮, 添加出"系列4" --> 确定17. 在绘图区选中,系列4的数据系列 --> 鼠标右键 --> 图表类型 --> XY散点图 --> 散点图 --> 完成18. 在绘图区选中系列4 --> 鼠标右键 --> 数据源 --> "X值(X)"处选择C16 --> 确定19. 此刻图表上会生成副X轴, 副Y轴20. 选中副X轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成40725, 最大值设成40776, 主要刻度单位设成2 --> 确定21. 选中副Y轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成0, 最大值设成1 --> 确定22. 以上两步目的是使主副坐标轴刻度一致, 完成后如下图所示23. 选择中系列4--> 鼠标右键--> 数据系列格式--> 误差线Y--> 负偏差--> 自定义 "-"处输入 1 --> 选择数据标志页--> 钩选X值 --> 确定24. 选中刚刚加入的误差线 --> 鼠标右键 --> 误差线格式 --> "图案"页上颜色选红, 粗细选倒数第二粗, 刻度线标志选右侧第二个 --> 确定25. 完成后，效果如下图所示数据标志2011-7-17，没边框？，没填充颜色？您自己在右键的格式设置里设定一下嘛~~26. 选中绘图区"已完工"系列(紫色那只) --> 鼠标右键 --> 数据系列格式--> 数据标志 --> 钩选“类别名称”-->确定再次选中，刚加的已完工数据系列的数据标志 --> 鼠标右键 --> 数据标志格式 --> 对齐-->标签位置-->数据标签内-->确定，如果一切顺利的话完成效果，如下图所示：27. 选中主Y轴 --> 鼠标右键 --> 在"图案"页上, 全部选中无（如下图所示位置）--> 在"刻度"页上, 钩选 "分类次序反转" -->确定28. 同理分别选中副Y轴, 副X轴-->鼠标右键 --> 坐标轴格式的“图案”页面上全部选中无 --> 确定-->清除副Y,副X轴显示完成后效果如下图所示29. 最后, 稍稍美化一下数据系列的填充颜色, 在图表选项里，给图表加个标题. 完成效果如下:30. 至此，整个甘特图制作过程结束。

怎么用 Excel 做出甘特图

怎么用 Excel 做出甘特图？建立如下数据表：A B C1 项目开始时间持续天数2 立项 2009-1-1 23 调研 2009-1-6 154 实施 2009-1-21 55 总结 2009-1-26 5一、选择单元格区域A1:B5,先不要选到C列，插入图表，选择“堆积条形图”，绘制条形图。

二、选择数据轴，这是日期在X轴，设置刻度，最小值2009-1-1，最大2009-1-30。

数据交叉于2009-1-1三、选择分类轴，应该是Y轴。

在刻度选项卡，选择“数值（Y)轴置于分类之间复选框”，还有下面的两个复选框，也选中。

四、选择C1:C5,按ctrl+c，复制，单击图表，按ctrl+V粘贴。

“持续天数”系列应该添加上去了。

五、选择图表中“开始时间”系列，右键，设施数据系列格式选项卡，在图案中设置边框、内部都为无。

六、以上基本完成。

剩下设置绘图区、网格线、标题等美化甘特图。

用Microsoft Office Project绘制甘特图绘制甘特图的步骤：1.明确项目牵涉到的各项活动、项目。

内容包括项目名称（包括顺序）、开始时间、工期，任务类型（依赖/决定性）和依赖于哪一项任务。

2.创建甘特图草图。

将所有的项目按照开始时间、工期标注到甘特图上。

3.确定项目活动依赖关系及时序进度。

使用草图，并且按照项目的类型将项目联系起来，并且安排。

此步骤将保证在未来计划有所调整的情况下，各项活动仍然能够按照正确的时序进行。

也就是确保所有依赖性活动能并且只能在决定性活动完成之后按计划展开。

同时避免关键性路径过长。

关键性路径是由贯穿项目始终的关键性任务所决定的，它既表示了项目的最长耗时，也表示了完成项目的最短可能时间。

请注意，关键性路径会由于单项活动进度的提前或延期而发生变化。

而且要注意不要滥用项目资源，同时，对于进度表上的不可预知事件要安排适当的富裕时间（Slack Time）。

但是，富裕时间不适用于关键性任务，因为作为关键性路径的一部分，它们的时序进度对整个项目至关重要。

Excel甘特图模板(发布)

XXX项目XXX公司项目名称：XXX 工程当前日期：01/26/07 Fri 标识作业名称责任人开始完成工期紧前延时计划%实际%完成天数剩余天数XXX 工程01/10/0705/24/071347.7%25.9%3410001/01/0705/10/0712919%14%17112A1项目0101/10/0701/19/0710100%100%10A2项目0201/20/0702/08/0720A130%100%20A3项目0301/25/0702/08/0715A157%100%15A4项目0402/04/0702/13/0710A2-550%55B1项目0502/09/0702/23/0715A315%213B2项目0601/30/0702/18/0720A11050%1010B3项目0702/14/0702/23/0710A410B4项目0802/24/0703/25/0730B330C1项目0903/26/0704/04/0710B410C2项目1003/06/0704/04/0730B31030C3项目1103/26/0705/04/0740C2-1040C4项目1205/05/0705/14/0710A1;A4;C310D1项目1305/05/0705/24/0720C1,C3Excel 甘特图模板原版文件地址/Links/go.php?urlid=file-ganttMF V1.2感谢网友对［很不错的EXCEL 甘特图模板两个]的关注，及版主的奖励/dispbbs.asp?BoardID=6&ID=273326&replyID=&skin=0连夜修改模板以更好地应用于工程项目感谢willin2000版主提供的紧前关系公式/dispbbs.asp?BoardID=3&ID=274175&replyID=&skin=0 4F 主要修改内容如下：1 版面调整与美化2 条件格式色彩调整，更适用于黑白打印3 取消NETWORKDAYS 函数，无须加载分析工具库4 修改为七天工作制，更适用于实际工程项目5 根据工期自动调整页数，在下拉列表中选择页面6 通过紧前关系与正负延时控制子项目开完工日期，方便网络计算7 调整当前数据日期自动通过工期数计算计划％...请各位高手优化、指正Deng Ruifeng Nov 26,2007dengruifeng@/dispbbs.asp?boardid=6&id=28151001/05/0701/12/0701/19/0701/26/0703/02/0703/09/0703/16/0703/23/0702/02/0702/09/0702/16/0702/23/0704/27/0705/04/0705/11/0705/18/0703/30/0704/06/0704/13/0704/20/0706/22/0706/29/0707/06/0707/13/0705/25/0706/01/0706/08/0706/15/0708/17/0708/24/0707/20/0707/27/0708/03/0708/10/07。
