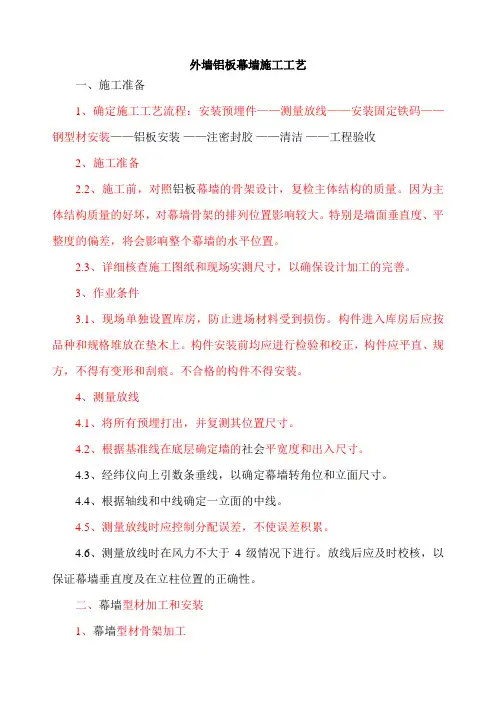

外墙铝塑板施工工艺标准

外墙铝塑板施工工艺放线→固定骨架的连接件→固定骨架→安装铝板→收口构造处理→检验（一）放线固定骨架，将骨架的位置弹到基层上。

骨架固定在主体结构上，放线前检查主体结构的质量。

（二）固定骨架的连接件在主体结构的柱上焊接连接件固定骨架。

（三）固定骨架骨架预先进行防腐处理。

安装骨架位置准确，结合牢固。

安装完检查中心线、表面标高等。

为了保证板的安装精度，宜用经纬仪对横梁竖框杆件进行贯通。

对变形缝、沉降缝、变截面处等进行妥善处理，使其满足使用要求。

（四）安装铝板铝板的安装固定要牢固可靠，简便易行。

1、板与板之间的间隙要进行内部处理，使其平整、光滑。

2、铝板安装完毕，在易于被污染的部位，用塑料薄膜或其他材料覆盖保护。

3、铝板雨棚施工方案新白云国际机场旅客过夜用房网架工程一、工程概况工程名称：新白云国际机场旅客过夜用房工程地理位置：广州市结构形式为双层网架，节点类型为螺栓球，网格形式为正放四角锥。

金属屋面投影面积达8000平方米，金属屋面的面积10000平方米。

屋面无防水保温要求。

屋架宽70.6米，最高处标高为37.4米，屋架最低处标高为32.703米。

纵向控制轴线为Ａ～H轴，横向控制轴线为1～22轴，沿着9轴分成两个区。

1～9轴为施工一区，9～22轴为施工二区。

屋面铝板固定形式：本工程为双层板构造形式，其中底层压型钢板用不锈钢螺钉直接固定在檩条上，屋面铝板通过ST铝合金固定座固定在上层钢檩条。

屋面与网架连接方法：上层屋面板为0.9mm厚直立咬合型铝合金屋面板固定在带隔热垫的铝制T形固定支座上，T形固定支座与C形檩条螺栓连接。

底层用合金波纹板，直接固定在C 形檩条上。

C形冷弯檩条C160×60×3.0与网架球铰用2个M14高强螺栓连接。

屋面檐口封板：采用2.0mm厚氟碳烤漆涂层铝单板包边檐口。

上包至垫块下100mm。

上部的垫块采用聚乙烯垫块，与单铝板用40mm螺丝固定。

下部用30mm×30mm角钢支架，与网架球铰连接。

底部用4.0mm厚铝复合板。

屋面外天沟：天沟板采用2.5mm厚600×400mm不锈钢板，现场焊接，与C形檩条铆接，与30×30mm角钢支架焊接，角钢支架与网架球铰螺栓连接。

天沟内雨水管与排水天沟焊接，焊口涂防锈漆。

天沟外边采用2.5mm厚氟碳烤漆涂层铝单板包边内扣不锈钢天沟150mm。

底部用4.0mm厚铝复合板，用30×30mm角钢与网架球铰螺栓连接。

天沟伸缩缝：天沟伸缩缝位置在不锈钢天沟板上还布置两层不锈钢板。

最上一层为3mm厚400mm宽不锈钢盖片，盖片仅一端和天沟板焊接固定；中间为带伸缩带的不锈钢板，板边和天沟板焊接固定。

屋面防雷：本工程根据有关规范，把屋面板作为闪接器，屋面的铝板厚0.9mm，通过镀锌钢将电流引到上层檩条上，和钢结构连成一整体。

一、工艺流程加工准备及下料→测量放线→预埋件安装处理→悬挂臂安装焊接→校准检验→连接受力拉索→不锈钢玻璃爪安装焊接→防锈喷漆处理→夹胶玻璃加工制作安装→调整检验→上下打胶→修补检验→玻璃清洗→清理现场→竣工验收。

二、施工工艺及施工要点：A、加工准备及下料：按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，根据放样作样板。

钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。

热加工的型钢先热加工，待冷却后再号孔。

钢板预埋件及其他零件切割钻孔及喷防腐漆处理。

B、测量放线：根据土建标高基准线测预埋件标高中心线，检查预埋件标高偏差、左右偏差。

整理结果，确定预埋件分隔的调整处理方案。

沿楼板外沿弹出墨线定出预埋件顶标高线。

C、预埋件安装处理：定位预埋件安装位置，打钻安装。

要求预埋件位置准确、埋设牢固。

标高偏差不大于9mm，左右位移不大于20mm。

D、悬挂臂安装焊接：悬挂臂安装采用焊接，需检查焊接节点，调节悬挂臂设计坡度，准确无误方能进行焊接。

靠边一条悬挂臂准确无误后，安装另一边一条悬挂臂，就位准确后点焊。

然后以此两条悬挂臂为基准拉出悬挂臂的最高、最底标高线，一一焊接剩余悬挂臂。

并焊接无缝钢管。

型钢需接长时，先焊接头并矫直。

采用型钢接头时，为使接头型钢与钢板预埋件紧贴，应按设计要求铲去楞角。

对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。

E、校准检验：悬挂臂安装后首先检查现场连接部位的质量。

悬挂臂安装质量主要检查悬挂臂竖向面的不垂直度；受压对悬挂臂竖向面的侧面下垂；悬挂臂坡度。

保证悬挂臂符合设计受力状态及整体稳定要求。

F、连接受力拉索：定位拉杆基准线、标高线，按要求安装预埋件，焊接栏杆。

G、不锈钢玻璃爪安装焊接：按设计尺寸弹出纵横线及设计标高，用夹具夹紧，进行定位点焊，装配完毕，焊接玻璃爪底座。

H、防锈喷漆处理：应清除熔渣及飞溅物，不锈钢件表面喷白漆多遍防锈喷漆处理。

涂料及漆膜厚度应符合设计要求或施工规范的规定。

以肢型钢内侧的油漆不得漏涂。

I、夹胶玻璃加工制作安装：按设计要求结合实测尺寸确定玻璃尺寸，以及的水平、垂直位置，厂家加工制作。

安装不锈钢玻璃爪，玻璃临时固定后进行调整，调整标准横平、竖直、面平。

偏差不得超过规定偏差。

J、调整检验：点式玻璃进行整体调整检验，调整标准横平、竖直、面平。

偏差不得超过规定偏差。

K、上下打胶：充分清洁玻璃间缝隙，不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等。

充分清洁粘结面，加以干燥。

为调整缝的深度，避免三边粘胶。

在缝两侧贴保护胶纸保护玻璃不被污染。

上下同时打密封胶，注胶后将胶缝表面抹平，去掉多余的胶。

注胶完毕，将保护纸撕掉，必要时用溶剂擦拭玻璃。

胶在未完全硬化前，不要沾染灰尘和划伤。

L、修补检验：局部修补检验。

M、玻璃清洗：整体清洗玻璃尘垢。

必要时用溶剂擦拭玻璃N、清理现场：保护和清洗现场O、竣工验收：竣工验收三、质量控制1、质量标准：请参照《钢结构设计规范》(GB50017—2003)、《钢结构工程施工质量验收规范》（GB50205-2001）、《玻璃幕墙工程技术规范》（JGJ102—96）和《玻璃幕墙工程质量检验标准》（JGJ/T139—20016）。

2、量管理要点：材料控制：玻璃雨蓬所使用的各种材料必须符合设计和规范要求。

材料采购前必须弄清楚规范中对该种材料有何质量要求。

各种构件在运输过程中必须有可靠的保护措施。

构件外观表面无明显的凹面和损伤，划痕深度不大于0.5mm。

焊疤、飞溅物、毛刺应清理干净。

螺栓孔光滑，无毛刺，孔壁垂直度偏差不大于板厚的2%，孔圆度偏差不大于1%。

悬挂臂安装焊接：悬挂臂安装焊接是雨蓬施工中比较繁琐的工序，悬挂臂安装是否准确将影响整过施工过程。

测量人员在工作中必须反复校对，确保放线精确，坡度正确。

悬挂臂与预埋件的连接施工中，必须用合格焊工。

焊接、防锈、安装精度必须合格。

钢材的品种、规格、型号和质量，必须符合设计要求、实测及有关标准的规定。

钢材切割面必须无裂纹、夹渣分层和大于1mm的缺楞。

构件外观表面无明显的凹面和损伤，划痕深度不大于0.5mm。

焊疤、飞溅物、毛刺应清理干净。

螺栓孔光滑，无毛刺，孔壁垂直度偏差不大于板厚的2%，孔圆度偏差不大于1%。

四、安全措施1、安装雨蓬用的施工机具在使用前必须进行严格检验。

手持电动工具用前作绝缘电压试验；手持玻璃吸盘和玻璃吸盘安装机，须作吸附重量和吸附持续时间试验。

2、施工人员配备必要的劳动保护用品，防止人员及物件坠落。

3、防止密封材料在工程使用中溶剂中毒，且要保管好溶剂，以防发生火灾。

4、现场焊接时，应在焊件下方加设接火斗。

5、设专职安全员进行监督和巡回检查。

玻璃门安装A、材料要求1、玻璃门的型号规格应符合设计要求，五金配件配套齐全，并有出厂合格证。

2、固定玻璃板必须和玻璃门厚度相同，且必须符合设计要求，有出厂合格证。

3、辅助材料、密封胶、万能胶等应符合设计要求和有关标准规定。

B、主要机具设备：手提砂轮机、玻璃刀、密封胶注射枪、玻璃吸盘器、细砂轮、直尺、螺丝刀、吊线坠。

C、作业条件1、墙、地面的饰面已施工完毕，现场已清理干净，并经验收合格。

2、门框的不锈钢或其它饰面已完成，门框顶部用来安装固定玻璃板的限位槽已预留好。

3、把安装固定厚玻璃的木底托用钉子或万能胶固定在地面上，接着在木底托上方中引一侧钉上用来固定玻璃板的木条，然后用万能胶将该侧不锈钢或其它饰面粘在木底托上，铝合金方管可用木螺丝固定在埋入地面下的防腐木砖上。

4、把开闭活动门扇用的地弹簧和定位销按设计要求安装在地面预留位置和门框的横梁上。

5、从固定玻璃板的安装位置的上部、中部和下部量三个尺寸，以最小尺寸为玻璃板的裁切尺寸。

如果上、中、下量得的尺寸一样，则裁玻璃时其裁切宽度应小于实测尺寸2mm，高度应小于实测尺寸4mm。

玻璃板裁好后，应在周边进行倒角处理，倒角宽度2mm。

D、施工操作工艺1、固定玻璃的安装：(1)、用玻璃吸盘器把裁切好、倒好角的玻璃吸紧，然后手握吸盘器把玻璃板抬起，插入门框顶部的限位槽内后放到底托上，并调整好安装位置，使玻璃板边部正好盖住门框立柱的不锈钢或其它饰面的对口缝，接着在木底托上钉另一侧木条，把玻璃板固定在木底托上。

在木条上涂刷万能胶，将该侧不锈钢饰面或其它饰面粘卡在木方上。

(2)、在门框顶部限位槽处和底托固定处、玻璃板与门框立柱接缝处注入密封胶。

注胶时紧握注射枪压柄的手用力要均匀，从缝隙的端头开始，顺着缝隙均匀缓缓移动，使密封胶在缝隙处形成一条表面均匀的直线，最后用塑料片刮去多余的密封胶，并用干净抹布擦去胶痕。

2、上固定玻璃板必须用两块或多块来对接，对接时对接缝应留2∽3mm 的距离，玻璃的边必须倒角，对接的玻璃定位并固定后，用注射枪将密封胶注入缝隙中，注满后用塑料片在玻璃两侧刮平密封胶，用干净布擦去胶迹。

3、活动门扇的安装4、用吊线坠测量地弹簧与门框横梁上定位销中心是否在同一直线上，若不在同一直线上，必须及时处理使用使其同轴线。

5、在门框的上下横档内画线，并依线和地弹簧安装说明书固定转动销的销孔板及地弹簧的转动轴联接板。

6、门扇玻璃四周应倒角处理，并加工好安装门把的孔洞，应注意门扇玻璃的高度尺寸必须包括安装上下横档的安装部分，一般门扇玻璃的裁切尺寸应小于实测尺寸5mm，以便于调节(通常在购买厚玻璃时要求把门扇玻璃加工好)。

7、把上下横档分别安装在玻璃门扇的上下边，并实测门扇高度，如果门扇高度不够，可向上下横档内的玻璃底下垫木夹板条，如果门扇高度超过安装尺寸，或切除门扇玻璃的多余部分。

8、在确定好门扇高度之后，即可固定上下横档。

在门扇玻璃与金属上下横档内的两侧空隙处，同时从两边插入小木条，并轻轻打入其中，然后在小木条、门扇玻璃、横档之间的缝隙中，注入密封胶。

9、门扇定位安装：先用门框横梁上定位销自身的调节螺钉把定位销调出横梁平面1～2mm，再竖起玻璃门扇，将门扇下横档内的转动销连接件的孔位对准地弹簧的转动销轴，并转动门扇将孔位套入销轴上，然后以销轴为中心，把门扇转90°，使门扇与门框横梁成直角。
