地物符号
地物符号代码表-推荐下载
表D-1 线面状地物符号代码表坎类(曲)： K(U) + 数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟)线类(曲)：X(Q) + 数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，6-乡.镇界，7-县.县级市界，8-地区.地级市界，9-省界线)垣栅类：W + 数(0,1-宽为0.5米的围墙，2-栅栏，3-铁丝网，4-篱笆，5-活树篱笆，6-不依比例围墙，不拟合，7-不依比例围墙，拟合)铁路类：T +数(0-标准铁路(大比例尺)，1-标(小)，2-窄轨铁路(大)，3-窄(小)，4-轻轨铁路(大)，5-轻(小)，6-缆车道(大)，7-缆车道(小)，8-架空索道，9-过河电缆)电力线类： D + 数(0-电线塔，1-高压线，2-低压线，3-通讯线)房屋类： F +数(0-坚固房，1-普通房，2-一般房屋，3-建筑中房，4-破坏房，5-棚房，6-简单房)管线类： G + 数(0-架空(大)，1-架空(小)，2-地面上的，3-地下的，4-有管堤的)植被土质：拟合边界：B - 数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃)不拟合边界：H - 数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃)圆形物： Y + 数(0半径，1-直径两端点，2-圆周三点)平行体: P + (X(0-9)，Q(0-9)，K(0-6)，U(0-6)…)控制点： C + 数(0-图根点，1-埋石图根点，2-导线点，3-小三角点，4-三角点，5-土堆上的三角点，6-土堆上的小三角点，7-天文点，8-水准点，9-界址点)例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆表D-2 点状地物符号代码表符号类别编码及符号名称水系设施A00水文站A01停泊场A02航行灯塔A03航行灯桩A04航行灯船A05左航行浮标A06右航行浮标A07系船浮筒A08急流A09过江管线标A10信号标A11露出的沉船A12淹没的沉船A13泉A14水井土质A15石堆A16学校A17肥气池A18卫生所A19地上窑洞A20电视发射塔居民地A21地下窑洞A22窑A23蒙古包A24上水检修井A25下水雨水检修井A26圆形污水蓖子A27下水暗井A28煤气天然气检修井A29热力检修井A30电信入孔A31电信手孔A32电力检修井A33工业、石油检修井A34液体气体储存设备A35不明用途检修井A36消火栓A37阀门A38水龙头管线设施A39长形污水蓖子电力设施A40变电室A41无线电杆.塔A42电杆军事设施A43旧碉堡A44雷达站道路设施A45里程碑A46坡度表A47路标A48汽车站A49臂板信号机独立树A50阔叶独立树A51针叶独立树A52果树独立树A53椰子独立树A54烟囱A55露天设备A56地磅A57起重机A58探井A59钻孔A60石油.天然气井A61盐井A62废弃的小矿井A63废弃的平峒洞口工矿设施A64废弃的竖井井口A65开采的小矿井A66开采的平峒洞口A67开采的竖井井口A68加油站A69气象站A70路灯A71照射灯A72喷水池A73垃圾台A74旗杆A75亭A76岗亭.岗楼A77钟楼.鼓楼.城楼A78水塔A79水塔烟囱A80环保监测点A81粮仓A82风车公共设施A83水磨房.水车A84避雷针A85抽水机站A86地下建筑物天窗A87纪念像碑A88碑.柱.墩A89塑像A90庙宇A91土地庙A92教堂A93清真寺A94敖包.经堆A95宝塔.经塔A96假石山宗教设施A97塔形建筑物A98独立坟A99坟地。
地图常用地物符号
图1-1
1-2
1-3
1-4
1-5
1-6
图序序名说
房
在建房
破环房
窑
蒙古
悬空通
名说
1-28 有盖的水池
1-29 肥气池
1-30 雷达站、卫星地面接收站
序号名称图例说明1-31 体育场
1-32 游泳池
1-33 喷水池
1-34 假山石
1-54 电车轨道
1-73 架空输电线可标注电压
1-74 埋式输电线
1-75 电线架
1-76 电线塔
1-77 电线上的变压器
1-78 有墩架的架空管道图示为热力管道序号名称图例说明1-79 常年河
1-94
1-100
果园及经济林一般
符号
可在其中加注文字，以表示果
园的类
型，如苹果园、梨园等，也可表示
加注桑
园、茶园等表示经济林，与7-109 至7-111
共
用
序号名称1-109 桑园1-110 茶园1-111 橡胶园1-112 林地图
例
说
明。
CASS地物符号制作
CASS地物符号制作CASS（Computer-ded Symbol System）地物符号系统是一种计算机辅助地图符号制作的标准，它是以数学方式描述的各种地图符号和图形，并通过计算机进行制作和输出。
CASS地物符号系统具有精度高、效率高、制图规范统一等特点，被广泛应用于地图制作、GIS等领域。
下面就介绍一下如何利用CASS地物符号系统制作地图符号。
一、CASS地物符号系统的基本要素1. CASS符号标准：CASS符号标准是规范地图符号的形状、比例尺度、颜色和线型等属性，并提供相应的绘制规则，以保证各种符号在地图上的一致性。
2. CASS符号库：CASS符号库是存储CASS符号的数据库，其中包含各种符号的数学描述及其对应的图片。
3. CASS符号编辑器：CASS符号编辑器是一种专门用于编辑CASS符号的软件，可以通过输入符号代码或图形元素的位置和属性信息等方式生成符号，也可以通过直观的绘制界面进行符号的设计和编辑。
4. CASS符号分类：CASS符号按照其所代表的实际地物或地图元素进行分类，常见的分类包括地貌符号、水文符号、道路符号、建筑符号、植被符号等。
二、CASS地物符号的制作流程1. 收集数据：首先需要收集该地区的地图信息和地物资料，包括地貌、水系、道路、建筑、植被等。
2. 分类符号：将收集到的地物资料按照其所代表的实际地物或地图元素进行分类，并根据CASS符号库中的分类进行匹配。
3. 选择符号：根据地图比例尺和符号大小需要，选择合适的符号进行制作。
4. 编码符号：根据CASS符号标准和符号库，将选定的符号进行编码，并进行数学描述。
5. 设计符号：使用CASS符号编辑器，根据地图要求和需求进行符号的设计和编辑。
6. 检查符号：通过符号编辑器的预览功能，对所设计的符号进行调整、修改和检查。
7. 输出符号：将符号输出到地图上，其中包括符号的颜色、大小和位置等属性参数。
三、CASS地物符号的制作技巧1. 符号比例尺的控制：符号的比例尺是指符号在地图上的实际大小与所代表地物的实际大小之比。
地物符号
51 群坟、散坟 63 涵洞
40
钟楼、鼓楼、 城楼
52 一般铁路 64
电气化铁路
隧道、路堑与路 堤 铁路桥
41 宝塔、经塔
53 65
42 烽火台
54 电车轨道 66 公路桥
43 庙宇
55 地道及天桥 67 人行桥
44 教堂
56 铁路信号灯
68 铁索桥
45 清真寺
57
高速公路及收 费站
69 漫水路面
46 过街天桥
山谷 山谷线
109 桑园 118 棕榈、椰子树
竹林
鞍部
110 茶园
119
峭壁 陡崖
120 天然草地 111 橡胶园
人工草地
121 112 林地 122
花圃 芦苇地
比例尺：
d 1 1 D D M d
113 灌木林 123
比例尺精度：
0.1M
h dM
114 行树
124 苗圃
地面坡度：
i
1 房屋
13 栅栏、栏杆
25
饲养场 （温室、 花房）
2 在建房屋
14 篱笆
26
高于地面的水 池 低于地面的水 池
3 破环房屋
15 铁丝网
27
4 窑洞
16 矿井
28 有盖的水池
5 蒙古包
悬空通廊
17 盐井
29 肥气池
6
18 油井
30
雷达站、卫星 地面接收站
7 建筑物下通道
19 露天采掘场
31 体育场
8 台阶
98 石群、石块地
99 沙地
Байду номын сангаас
100 砂砾土、戈壁滩
(完整版)地图常用地物符号
岗亭、岗楼
电视发射塔
名称 图例 说明
记念碑
碑、柱、墩
亭
钟楼、鼓楼、城楼
宝塔、经塔
烽火台
名称 图例 说明
庙宇
教堂
清真寺
过街天桥
过街地道
地下建筑物的地表入口
名称 图例 说明
窑
独立大坟
群坟、散坟
油井
名称 图例 说明
露天采掘场
塔形建筑物
水塔
油库
粮仓
打谷场（球场）
名称 图例 说明
饲养场（温室、花房）
高于地面的水池
低于地面的水池
有盖的水池
肥气池
雷达站、卫星地面接收站
名称 图例 说明
体育场
游泳池
喷水池
名称 图例 说明
房屋
在建房屋
破环房屋
窑洞
蒙古包
悬空通廊
名称 图例 说明
建筑物下通道
台阶
围墙
围墙大门
长城及砖石城堡（小比例）
长城及砖石城堡（大比例）
名称 图例 说明
栅栏、栏杆
篱笆
铁丝网
矿井
盐井
一般铁路
电气化铁路
电车轨道
名称 图例 说明
地道及天桥
铁路信号灯
高速公路及收费站 z
一般公路
建设中的公路
大车路、机耕路
名称 图例 说明
乡村小路
高架路
涵洞
隧道、路堑与路堤
铁路桥
公路桥
名称 图例 说明
沙地

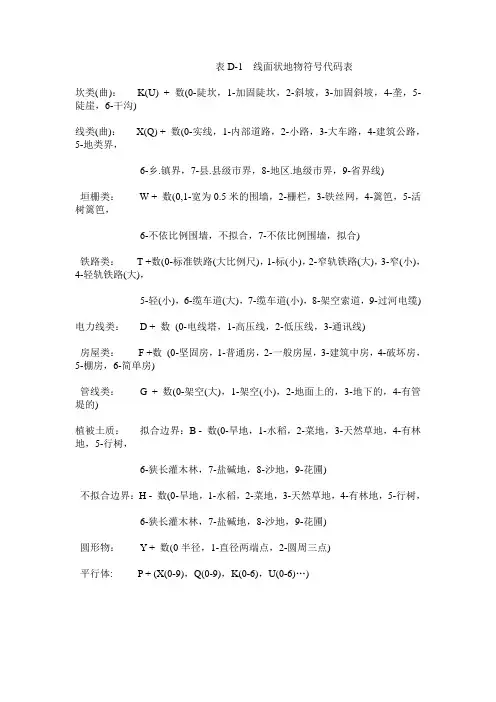

线状地类代码
表D-1 线面状地物符号代码表
坎类(曲)：K(U) + 数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟)
线类(曲)：X(Q) + 数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，
6-乡.镇界，7-县.县级市界，8-地区.地级市界，9-省界线)
垣栅类：W + 数(0,1-宽为0.5米的围墙，2-栅栏，3-铁丝网，4-篱笆，5-活树篱笆，
6-不依比例围墙，不拟合，7-不依比例围墙，拟合)
铁路类：T +数(0-标准铁路(大比例尺)，1-标(小)，2-窄轨铁路(大)，3-窄(小)，4-轻轨铁路(大)，
5-轻(小)，6-缆车道(大)，7-缆车道(小)，8-架空索道，9-过河电缆)
电力线类： D + 数(0-电线塔，1-高压线，2-低压线，3-通讯线)
房屋类： F +数(0-坚固房，1-普通房，2-一般房屋，3-建筑中房，4-破坏房，5-棚房，6-简单房)
管线类：G + 数(0-架空(大)，1-架空(小)，2-地面上的，3-地下的，4-有管堤的)
植被土质：拟合边界：B - 数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，
6-狭长灌木林，7-盐碱地，8-沙地，9-花圃)
不拟合边界：H - 数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，
6-狭长灌木林，7-盐碱地，8-沙地，9-花圃)
圆形物：Y + 数(0半径，1-直径两端点，2-圆周三点)
平行体: P + (X(0-9)，Q(0-9)，K(0-6)，U(0-6)…)。
地形图中的地物符号说明
地形图中的地物符号说明四)地物符号地面上的物体，种类繁多，千姿百态，因受比例尺的限制，测图时不可能按照它们的形状全部描绘在图纸上，只能把有军事意义的重要地物表示出来，有些不需要的物体，还要舍弃。
为了使地图简明、美观，便于识别物体，判定方位和图上量测计算，制定了一些图形和注记，分别来表示实地某种物体，这些图形和注记，就叫地物符号。
1. 符号的特点在制定地物符号时，通常要考虑到以下几个原则和特点:一是符号要有统一性。
没有统一的规定，不仅不利于测制、生产地图，也不利于使用地图。
二是图形要形象醒目，容易识别记忆。
符号的图形，尽可能地反映地物的外形和特征，使用图者一目了然，很容易联想到它所代表的地物。
所以，地物符号在构图上力求做到三点:①与地物的平面形状相似，如居民地、公路、湖泊等，它们的图形与实地地物的平面轮廓对应相似，这种符号，称为轮廓符号或正形符号；②与地物的侧面形状相近，如突出树、烟囱、水塔等符号的图形与实地地物的侧面形状相似，比较形象、直观，这种符号，称做侧形符号；③与地物的意义相关，如气象台的风向标、矿井的锤子等，这种符号，称为象征性符号。
了解了它们的特点，用图时，只要注意看图形、想意义，就容易识别记说明，所以叫注记和说明符号。
注记和说明符号的形式有三种:1. 地理名称的注记，如市、镇、村、山、河、湖、水库，各类道路和行政区的名称等，是用各种不同大小的字体来表示。
2. 说明地物质量特征的文字注记，如井水的咸淡，公路路面质量、桥梁性质，渡场、森林种类，塔形建筑的性质等，均用细等线体以略注形式配在符号的一旁。
3. 说明地物数量特征的数字注记，如三角点、土堆、断崖的高度，森林密度和树的平均高、粗，道路的宽度，河流的宽、深和流速等均用大小不同的数字表示。
此外，有些地物的分布较零乱，如沙地、石块地、梯田坎、疏林、行树、果树等，很难表示它们的具体位置和数量，就采取均匀配置的图案形式表示，所以叫做配置符号。
【免费下载】地物符号代码表
房屋类： F +数 (0-坚固房，1-普通房，2-一般房屋，3-建筑中房，4-破坏 房，5-棚房，6-简单房)
管线类： G + 数(0-架空(大)，1-架空(小)，2-地面上的，3-地下的，4-有管 堤的)
植被土质： 拟合边界：B - 数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有 林地，5-行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃)
符号类别 水系设施 A00
水文站
土质 居民地
A24 上水检修井
管线设施 A 变电室
军事设施 A43 旧碉堡
A05 左航行浮标
A10 信号标
A15 石堆
A16 学校
A21
地下窑洞
A39 长形污水蓖 子
表 D-2 点状地物符号代码表
A01 停泊场
垣栅类： W + 数(0,1-宽为 0.5 米的围墙，2-栅栏，3-铁丝网，4-篱笆，5活树篱笆，6-不依比例围墙，不拟合，7-不依比例围墙，拟合)
铁路类： T +数(0-标准铁路(大比例尺)，1-标(小)，2-窄轨铁路(大)，3-窄 (小)，4-轻轨铁路(大)，5-轻(小)，6-缆车道(大)，7-缆车道(小)，8-架空索道，9过河电缆)
表 D-1 线面状地物符号代码表
坎类(曲)： K(U) + 数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5陡崖，6-干沟)
线类(曲)： X(Q) + 数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公 路，5-地类界，6-乡.镇界，7-县.县级市界，8-地区.地级市界，9-省界线)
地形图中的地物符号说明汇总
四)地物符号地面上得物体，种类繁多，千姿百态，因受比例尺得限制，测图时不可能按照它们得形状全部描绘在图纸上，只能把有军事意义得重要地物表示出来，有些不需要得物体，还要舍弃。
为了使地图简明、美观，便于识别物体，判定方位与图上量测计算，制定了一些图形与注记，分别来表示实地某种物体，这些图形与注记，就叫地物符号。
1、符号得特点在制定地物符号时，通常要考虑到以下几个原则与特点:一就是符号要有统一性。
没有统一得规定，不仅不利于测制、生产地图，也不利于使用地图。
二就是图形要形象醒目，容易识别记忆。
符号得图形，尽可能地反映地物得外形与特征，使用图者一目了然，很容易联想到它所代表得地物。
所以，地物符号在构图上力求做到三点:①与地物得平面形状相似，如居民地、公路、湖泊等，它们得图形与实地地物得平面轮廓对应相似，这种符号，称为轮廓符号或正形符号；②与地物得侧面形状相近，如突出树、烟囱、水塔等符号得图形与实地地物得侧面形状相似，比较形象、直观，这种符号，称做侧形符号；③与地物得意义相关，如气象台得风向标、矿井得锤子等，这种符号，称为象征性符号。
了解了它们得特点，用图时，只要注意瞧图形、想意义，就容易识别记忆了。
三就是符号要合理分类，能反映地图内容得有机联系与区别，保证图面清晰，易于识别。
2、符号得分类实地上面积较大得地物，如居民地、森林、江河、湖泊等，其外部轮廓都就是按比例尺测绘得，叫做依比例尺表示得符号。
这类符号，可以在图上量取其长、宽与面积，了解其分布与形状。
对长度很长，宽度很窄得线状地物，如道路、长城、土堤、垣栅、小得河溪等，其长度就是按比例尺测绘得，因宽度太窄若按比例尺缩绘，就表示不出来，就只能放大描绘，所以叫半依比例尺表示得符号。
这类符号，在图上只能量取其相应实地得长度，而不能量取它们得宽度与面积。
地面上很小得独立地物，如亭子、独立房、宝塔、纪念碑、路标、石油井等，这类地物，若按比例尺缩绘到图上，就表示不出来；但在军事上，对判定方位、指示目标、炮兵联测战斗队形、实施射击、指挥作战等都有重要作用，因此，就采用规定得符号，在不同比例尺图上，按不同得大小绘出；所以，叫不依比例尺表示得符号。
(完整版)地图常用地物符号
建筑物下通道
1-8
台阶
1-9
围墙
1-10
围墙大门
1-11
长城及砖石城堡（小比例）
1-12
长城及砖石城堡（大比例）
序号
名称
图例
说明
1-13
栅栏、栏杆
1-14
篱笆
1-15
铁丝网
1-16
矿井
1-17
盐井
1-18
油井
序号
名称
图例
说明
1-19
露天采掘场
1-20
塔形建筑物
1-21
水塔
1-22
油库
1-23
粮仓
1-24
打谷场（球场）
序号
名称
图例
说明
1-25
饲养场（温室、花房）
1-26
高于地面的水池
1-27
低于地面的水池
1-35
岗亭、岗楼
1-36
电视发射塔
序号
名称
图例
说明
1-37
记念碑
1-38
碑、柱、墩
1-39
亭
1-40
钟楼、鼓楼、城楼
1-41
宝塔、经塔
1-42
烽火台
序号
名称
图例
说明
1-43
庙宇
1-44
教堂
序号
名称
图例
说明
1-79
常年河
1-45
清真寺
1-46
过街天桥
1-47
过街地道
1-48
地下建筑物的地表入口序号名称图例 Nhomakorabea说明
1-49
窑
1-50
独立大坟
地形图中的地物符号说明
四)地物符号地面上的物体，种类繁多，千姿百态，因受比例尺的限制，测图时不可能按照它们的形状全部描绘在图纸上，只能把有军事意义的重要地物表示出来，有些不需要的物体，还要舍弃。
为了使地图简明、美观，便于识别物体，判定方位和图上量测计算，制定了一些图形和注记，分别来表示实地某种物体，这些图形和注记，就叫地物符号。
1. 符号的特点在制定地物符号时，通常要考虑到以下几个原则和特点:一是符号要有统一性。
没有统一的规定，不仅不利于测制、生产地图，也不利于使用地图。
二是图形要形象醒目，容易识别记忆。
符号的图形，尽可能地反映地物的外形和特征，使用图者一目了然，很容易联想到它所代表的地物。
所以，地物符号在构图上力求做到三点:①与地物的平面形状相似，如居民地、公路、湖泊等，它们的图形与实地地物的平面轮廓对应相似，这种符号，称为轮廓符号或正形符号；②与地物的侧面形状相近，如突出树、烟囱、水塔等符号的图形与实地地物的侧面形状相似，比较形象、直观，这种符号，称做侧形符号；③与地物的意义相关，如气象台的风向标、矿井的锤子等，这种符号，称为象征性符号。
了解了它们的特点，用图时，只要注意看图形、想意义，就容易识别记忆了。
三是符号要合理分类，能反映地图内容的有机联系和区别，保证图面清晰，易于识别。
2. 符号的分类实地上面积较大的地物，如居民地、森林、江河、湖泊等，其外部轮廓都是按比例尺测绘的，叫做依比例尺表示的符号。
这类符号，可以在图上量取其长、宽和面积，了解其分布和形状。
对长度很长，宽度很窄的线状地物，如道路、长城、土堤、垣栅、小的河溪等，其长度是按比例尺测绘的，因宽度太窄若按比例尺缩绘，就表示不出来，就只能放大描绘，所以叫半依比例尺表示的符号。
这类符号，在图上只能量取其相应实地的长度，而不能量取它们的宽度和面积。
地面上很小的独立地物，如亭子、独立房、宝塔、纪念碑、路标、石油井等，这类地物，若按比例尺缩绘到图上，就表示不出来；但在军事上，对判定方位、指示目标、炮兵联测战斗队形、实施射击、指挥作战等都有重要作用，因此，就采用规定的符号，在不同比例尺图上，按不同的大小绘出；所以，叫不依比例尺表示的符号。
CASS地物符号代码表
线面状地物符号代码表坎类（曲）：K（U）+数字（0-陡坎；1-加固陡坎；2-斜坡；3-加固斜坡； 4-垄；5-陡崖；6-干沟）线类（曲）：X（Q）+数字（0-实线；1-内部道路；2-小路；3-大车路；4-建筑道路；5-地类界；6-乡镇界；7-县、县级市界；8-地区、地级市界；9-省界线）栏栅类：W+数字（0，1-宽0.5米的围墙；2-栅栏；3-铁丝网；4-篱笆；5-活树篱笆；6-不依比例围墙，不拟合；7-不依比例围墙，拟合）铁路类：T+数字(0-标准铁路,大比例尺;1-标，小；2-窄轨铁路，大；3-窄，小；4-轻轨，大；5-轻轨，小；6-缆车道，大；7-缆车道，小；8-架空索道；9-过河电缆)电力线类：D+数字（0-电线塔；1-高压线；2-低压线；3-通信线）房屋类：F+数字（0-坚固房；1-普通房；2-一般房屋；3-建筑中房；4-破坏房；5-棚房；6-简单房）管线类：G+数字（0-架空，大；1-架空，小；2-地面上的；3-地下的； 4-有管堤的）植被土质：B（拟合）、H（不拟合）+数字（0-旱地；1-水稻；2-菜地；3-天然草地；4-有林地；5-行树；6-狭长灌木林；7-盐碱地；8-沙地；9-花圃）圆形物：Y+数字（0-半径；1-直径两端点；2-圆周三点）平形体：P 控制点：C+数字（0-图根点；1-埋石图根点；2-导线点；3-小三角点； 4-三角点；5-土堆上的三角点；6-土堆上的小三角点；7-天文点；8-水准点；9-界址点）点状地物符号代码标水系设施： A00水文站A01 停泊场 A02航行灯塔A03航行灯桩A04航行灯船A05左航行浮标A06右航行浮标A07系船浮筒A08 急流A09 过江管线标A10 信号标 A11露出的沉船A12淹没的沉船A13 泉A14 水井土质： A15 石堆居民地： A16学校A17肥气池A18 卫生所 A19地上的窑洞A20电视发射塔A21地下窑洞A22窑A23蒙古包管线设施： A24上水检修井A25雨水检修井A26圆污水篦子A27下水暗井A28煤气天然气检修井A29热力检修井A30电信入孔A31电信出孔A32电力检修井 A33工业、石油检修井A34液展体气体储存设备A35不明用途检修井A36 消火栓 A37阀门A38 水龙头 A39长形污水篦子电力设施： A40 变电室 A41无线电杆/塔A42电杆军事设施： A43 旧碉堡A44雷达站道路设施： A45里程碑A46 坡度表 A47路标A48 汽车站 A49劈板信号机独立树： A50阔叶独立树A51针叶独立树A52果树独立树A53椰子独立树工矿设施： A54烟囱A55露天设备A56地磅A57 起重机 A58探井 A59钻机 A60石油/天然气井A61盐井A62废弃小矿井A63废弃的平峒洞口 A64废弃的竖井井口 A65开采的小矿井 A66开采的平峒洞口 A67开采的竖井井口公共设施： A68加油站A69 气象站 A70路灯A71照射灯A72喷水池A73 垃圾站 A74 旗杆A75 亭 A76岗亭/岗楼A77钟/楼/城楼A78水塔A79水塔烟囱A80环保监测点A81粮仓A82风车A83水磨房水车A84 避雷针 A85抽水机站A86地下建筑物天窗宗教设施： A87纪念祥碑A88碑/柱/墩A89塑像A90庙宇A91 土地庙 A92教堂A93 清真寺 A94敖包/经堆。
无法测量地物实际长度的地物符号
在地图学和地理信息系统中，地物符号是一种用来代表真实地物的图形符号。
然而，有些地物的实际长度无法准确测量，这给地物符号的表示带来了一些困难。
本文将从简到繁地探讨无法测量地物实际长度的地物符号，帮助读者更深入地了解这一主题。
1. 无法测量地物实际长度的地物符号是什么？1.1 地物符号的定义地物符号是地图上用来代表真实地物的图形符号，比如树木、湖泊、建筑物等。
1.2 无法测量长度的地物符号有些地物，比如云、火焰等，其实际长度是无法准确测量的，这给地图制图带来了一定的困难。
2. 为什么地物的实际长度无法准确测量？2.1 动态性一些地物具有动态性，比如云，其实际大小和形态会不断变化，因此无法进行准确测量。
2.2 受限制的观测条件有些地物在实际观测时受限于观测条件，比如火灾现场的火焰大小受到烟雾和角度的影响而无法准确测量。
3. 如何在地图上表示无法测量长度的地物？3.1 使用简化的图形符号对于无法准确测量长度的地物，可以使用简化的图形符号进行代表，如用一朵白云代表云的存在。
3.2 结合其他信息进行表示除了图形符号外，可以结合其他信息，比如文字描述、颜色等，来更全面地表示无法测量长度的地物。
4. 无法测量地物实际长度的地物符号在实际应用中的挑战和解决方法 4.1 地图表达的准确性无法测量长度的地物符号可能会导致地图表达的不准确性，需要在设计地图时注意。
4.2 结合实地考察在制作地图时，可以结合实地考察，对于无法测量长度的地物，可以通过实地考察获取更真实的情况，并进行更准确的地图制图。
总结回顾：在地图学和地理信息系统中，地物符号是用来代表真实地物的图形符号。
然而，有些地物的实际长度无法准确测量，比如云、火焰等。
为了在地图上表示这些地物，可以使用简化的图形符号并结合其他信息进行表示。
然而，在实际应用中，仍然存在地图表达的准确性和实地考察的挑战，需要我们在制图时谨慎处理。
个人观点和理解：我个人认为，地图作为一种重要的地理信息展示方式，需要尽可能准确地表达地物的存在。
地物符号 绘图注意事项
地物符号绘图注意事项地形是地物和地貌的总称。
地物是地面上天然或人工形成的物体，如湖泊、河流、房屋、道路等。
地面上的地物和地貌，应按国家测绘总局颁发的《地形图图式》中规定的符号表示于图上。
其中地物符号有下列几种。
一、比例符号有些地物的轮廓较大，如房屋、稻田和湖泊等，它们的形状和大小可以按测图比例尺缩小，并用规定的符号绘在图纸上，这种符号称为比例符号。
二、非比例符号有些地物，如三角点、水准点、独立树和里程碑等，轮廓较小，无法将其形状和大小按比例绘到图上，则不考虑其实际大小，而采用规定的符号表示之，这种符号称为非比例符号。
非比例符号不仅其形状和大小不按比例绘出，而且符号的中心位置与该地物实地的中心位置关系，也随各种不同的地物而异，在测图和用图对应注意下列几点:1．规则的几何图形符号(圆形、正方形、三角形等)，以图形几何中心点为实地地物的中心位置。
2．底部为直角形的符号(独立树、路标等)，以符号的直角顶点为实地地物的中心位置。
3．宽底符号(烟囱、岗亭等)，以符号底部中心为实地地物的中心位置。
4．几种图形组合符号(路灯、消火栓等)，以符号下方图形的几何中心为实地地物的中心位置。
5．下方无底线的符号(山洞、窑洞等)，以符号下方两端点连线的中心为实地地物的中心位置。
各种符号均按直立方向描绘，即与南图廓垂直。
三、半比例符号(线形符号)对于一些带状延伸地物(如道路、通讯线、管道、垣栅等)，其长度可按比例尺缩绘，而宽度无法按比例尺表示的符号称为半比例符号。
这种符号的中心线，一般表示其实地地物的中心位置，但是城墙和垣栅等，地物中心位置在其符号的底线上。
四、地物注记用文字、数字或特有符号对地物加以说明者，称为地物注记。
诸如城镇、工厂、河流、道路的名称；桥梁的长宽及载重量；江河的流向、流速及深度；道路的去向及森林、果树的类别等，都以文字或特定符号加以说明。
但是，当等高距过小时，图上的等高线过于密集，将会影响图面的清晰醒目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地形图上表示地物类别、形状、大小及位置的 符号称为地物符号。 根据地物形状大小和描绘方法的不同，地物符 号可分为四种。
比例符号 非比例符号 半比例符号 地物注记
一、比例符号
地物的形状和大小均按测图比例尺缩小，并用 规定的符号绘在图纸上，这种地物符号称为比例符 号。
二、非比例符号
有些地物，轮廓较小，无法将其形状和大小按 比例缩绘到图上，而采用相应的规定符号表示，这 种符号称为非比例符号。 非比例符号只能表示物体的位置和类别，不能 用来确定物体的尺寸。
三、半比例符号
地物称为半比例符号。 用半比例符号表示的地物都是一些带状地物。
四、地物注记
对地物加以说明的文字、数字或特有符号，称 为地物注记。
