建筑门窗幕墙热工计算标准体系的研究
建筑门窗玻璃幕墙热工计算规程(送审稿)
中华人民共和国行业标准建筑门窗玻璃幕墙热工计算规程Calculation Method for Thermal Performance of Windows, Doors and Glass Curtain-WallsJGJ/T XXX-2005（送审稿）2005年北京根据建设部建标［2004］66号文件“关于印发《二○○四年度工程建设城建、建工行业标准制订、修订计划》的通知”的要求，由广东省建筑科学研究院为主编单位，会同全国9个单位共同编制本规程。
在规程编制过程中，编制组对门窗、幕墙热工计算的国际标准和美国等发达国家标准进行了深入的研究，结合对我国相关标准进行的研究，采用国际标准中门窗热工计算的方法，吸收发达国家相关标准的成果，经认真分析和与相关标准协调，在广泛征求意见的基础上，通过反复讨论、修改和完善，最后召开全国性会议，邀请有关专家审查定稿。
本规程共分为10章和6个附录。
主要内容是：总则，术语、符号，整窗热工性能计算，建筑幕墙热工计算，抗结露计算，玻璃光学热工性能计算，框的传热计算等。
本规程为推荐性行业标准。
本规程由建设部负责管理，广东省建筑科学研究院负责具体技术内容的解释。
本规程在执行和应用过程中如有需要修改或补充之处，请随时将有关意见和建议反馈给广东省建筑科学研究院（广州市先烈东路121号，邮政编码510500），以供今后修订时参考。
本标准主编单位、参编单位和主要起草人：主编单位：广东省建筑科学研究院参编单位：中国建筑科学研究院华南理工大学广州市建筑科学研究院深圳市建筑科学研究院清华大学建筑学院福建省建筑科学研究院深圳南玻工程玻璃有限公司秦皇岛耀华玻璃股份有限公司创奇技术公司主要起草人：杨仕超林海燕孟庆林任俊刘俊跃王馨刘忠伟黄夏东许武毅鲁大学刘军刘月莉马扬1 总则2 术语、符号2.1术语2.2符号3 整窗热工性能计算3.1 一般规定3.2 整窗的几何描述3.3 整窗的传热系数计算3.4 整窗的遮阳系数计算3.5 整窗的可见光透射比计算4 建筑幕墙热工计算4.1 一般规定4.2 幕墙的几何描述4.3 幕墙的传热系数计算4.4 幕墙的遮阳系数计算4.5 幕墙的可见光透射比计算5 抗结露计算5.1 一般规定5.2 露点温度的计算5.3 结露的计算与评价6 玻璃光学热工性能计算6.1 单层玻璃的光学热工性能计算6.2 多层玻璃的光学热工性能计算6.3 玻璃气体间层的热传递6.4 玻璃系统的热工参数计算7 框的传热计算7.1框的传热系数及框与面板接缝的附加线传热系数7.2传热控制方程7.3玻璃空气间层的传热7.4封闭空腔的传热7.5敞口的空腔、槽的传热7.6 框的太阳能总透射比计算8 遮阳系统计算8.1 一般规定8.2 光学性能8.3 遮阳百页的光学性能计算8.4 遮阳帘与门窗或幕墙系统组合的简化计算8.3遮阳帘与门窗或幕墙系统组合的详细计算9 通风空气间层的传热计算9.1 热平衡方程9.2 通风空气间层的温度分布9.3 通风空气间层的气流速度10 计算边界条件10.1 计算环境边界条件10.2 对流换热计算10.3 长波辐射换热10.4 综合对流和辐射换热附录A 常用材料的导热系数（λ）附录B 气体热物理性能附录C 表明发射率的确定附录D 太阳标准光谱、人眼视见函数、标准光源附录E 常用窗框的传热系数（推荐）附录F 典型窗户的传热系数1 总则1.0.1为在建筑门窗、玻璃幕墙工程中贯彻执行国家的建筑节能政策，使门窗、玻璃幕墙工程的节能设计和产品设计做到技术先进、经济合理，方便进行门窗、玻璃幕墙产品的节能性能评价，制定本规程。
国内外幕墙门窗热工性能 计算标准及软件对比
谢 谢！
/soft 广东省建筑科学研究院 2009年11月
• 基于NFRC标准体系的美国LBNL系列软件，国内以 前采用较多，但该软件没有幕墙计算功能；
• 基于JGJ/T 151标准的粤建科MQMC软件，覆盖幕墙 、门窗。
二．国内外热工性能计算软件对比 LBNL软件和粤建科MQMC软件的计算结果对比：
玻璃产品名称 软件类别 传热系数[W/(m2· K)] 遮阳系数SC 可见光透射比 SC值差异 Tv
框热工计算标准对比 ISO 15099和JGJ/T 151均引用ISO 10077-2计算方 法，采用附加线传热系数计算方法。
L U f bf U g bg
2D ψ
NFRC 100主要采用玻璃边缘区域传热系数计算方法。
二．国内外热工性能计算软件对比
二．国内外热工性能计算软件对比
FVRE1-54+9A+CLEAR_6 C220+9A+ CLEAR_6 C145+9A+ CLEAR_6 B620+9A+ CLEAR_6 C245+9A+ CLEAR_6 EBS5+9A+ CLEAR_6
LBNL MQMC LBNL MQMC LBNL MQMC LBNL MQMC LBNL MQMC
一． 国内外幕墙门窗热工性能计算标准对比
幕墙门窗框热工计算标准对比
ISO 15099和JGJ/T 151均主要引用ISO 10077-1计 算方法，是ISO计算门窗传热系数的推荐方法。
NFRC 100、NFRC 200主要采用ISO计算门窗传热系数 的代替方法。
一． 国内外幕墙门窗热工性能计算标准对比
5.62% 3.75% 5.60% 1.30% 12.97% 6.21%
建筑门窗幕墙热工计算标准体系的研究
建筑门窗幕墙热工计算标准体系的研究摘要：对目前建筑行业门窗和幕墙在热工节能体系方面进行了分析研究，并且将国内外的计算体系进行了比对，重点阐释了国内标准体系中各项参数的确定及其对结果的影响。
关键词：传热系数；遮阳系数；热工性能；NFRC；ISO从20世纪80年代初，我国建筑节能工作逐步开始了，从最30%的节能目标，到50%，直到现在的70%，但是建筑门窗、幕墙仍是目前建筑维护结构节能的薄弱环节，一直是建筑中最受关注的重点。
我国幅员辽阔，南北方、东西部地区气候差异很大，在确定建筑门窗和幕墙热工性能指标时，必须从地区的气候条件等因素，科学合理，切合实际地确定窗和幕墙的热工技术参数。
从最初的实验室测试，到简单的计算，已经满足不了目前实际工程的需要。
而在发达国家，计算机模拟计算评价门窗幕墙节能性能，已经形成了较为完善的标准体系。
我国近年来也颁布了相关行业标准，在玻璃光学热工性能计算、框传热二维有限元分析计算、门窗幕墙热工计算等均有了完善的标准体系。
在欧美等国家，幕墙门窗热工性能计算机模拟计算已经广泛应用。
目前国外主要有两个标准体系，ISO(EN)标准体系和美国的NFRC标准体系。
我国在研究总结发达国家相关技术标准的基础上，结合我国的实际情况，2009年实施颁布了《建筑门窗玻璃幕墙热工计算规程》（JGJ/T151-2008），针对以下内容都给出了相应的计算方法：1、玻璃光学热工性能计算；2、框传热系数；3、门窗幕墙热工性能计算；4、结露性能评价计算；5、遮阳系统计算；6、通风空气间层传热计算；7、计算边界条件。
一、国内外门窗幕墙热工性能计算标准体系对比1、计算边界条件计算边界条件主要取决于不同地区气象与气候参数，是门窗幕墙热工计算的基础，对门窗幕墙热工性能计算结果有巨大影响。
确定计算的边界条件是计算的前提，是热工性能设计的前提。
目前在国内外，存在着以下几种典型的边界条件：1）ISO(EN)标准体系冬季计算边界条件：室内空气温度Tin=20℃室外空气温度Tout=0℃室内对流换热系数hin=3.6/（m2·K）室外对流换热系数hout=20/（m2·K）太阳辐射照度I=300W/m2夏季计算边界条件：室内空气温度Tin=25℃室外空气温度Tout=30℃室内对流换热系数hin=2.5/（m2·K）室外对流换热系数hout=8/（m2·K）太阳辐射照度I=500W/m22）NFRC标准体系冬季计算边界条件：室内空气温度Tin=21℃室外空气温度Tout=-18℃室外对流换热系数hout=26/（m2·K）太阳辐射照度I=0W/m2夏季计算边界条件：室内空气温度Tin=24℃室外空气温度Tout=32℃室外对流换热系数hout=15/（m2·K）太阳辐射照度I=783W/m23）我国标准体系JGJ/T151冬季计算边界条件：室内空气温度Tin=20℃室外空气温度Tout=-20℃室内对流换热系数hin=3.6/（m2·K）室外对流换热系数hout=16/（m2·K）太阳辐射照度I=300W/m2夏季计算边界条件：室内空气温度Tin=25℃室外空气温度Tout=30℃室内对流换热系数hin=2.5/（m2·K）室外对流换热系数hout=16/（m2·K）太阳辐射照度I=500W/m2由此可知，我国定义的边界条件主要采用ISO标准，与其基本一致，主要室内外温度及对流换热系数和太阳辐射照度都一致。
《建筑门窗玻璃幕墙热工计算规程》行业标准发布
图３ 控 温 箱一热流 计 法 检 测 的传 热 系数一时 间 曲 线
江 苏 加 强 建筑 节 能 门窗 和外遮 阳应用管理
本 刊讯 江 苏省建 设厅 近 日发 文 ， 要求 加 强对建 筑节 能 门窗和外遮 阳系统应用 的管理 办 法要 求 全 省 民 用建 筑 全 面 采 用 断热 铝 合 金 中 空门 窗、 塑料 中空 门窗 等节 能 门窗和 复合卷 帘式和水 平 百 叶式 等各种 建 筑遮 阳技 术 ：禁止 使用 ３ ２系列 实
腹 钢窗 、５和 ３ ２ ５系列 空腹钢 窗 、 非断热 金属 型材 制作
一 嗣 导 ８ 器 蔓呈 § 蔓 量 曼曼 § 强 § 匿 ￡ 寻 ＝ 誉 酉 曼曼 量 再 暑 曩 篙
时间 （ 半小时）
图４ 热 流 计 法 检 测的 传 热 系 数一 间 曲线 时
的单玻 窗 、 单腔 结构 型材 的 Ｐ Ｃ Ｕ 塑料 窗 、 中空玻 Ｖ— 非 算 传 热 系数 都在 １ Ｗ／ｍ２Ｋ） 附近 振荡 ． 比这 两 璃 单框双 玻 窗等非节 能 门窗 积极推 广 门窗节 能改造 ． （ ・ 线 ５ 对 个 曲线 可 以发现 两种 方 法检 测得 到 的结果 相 近 ． 并且 技 术和 门窗玻璃 贴膜 技 术 ． 推进 既有 建 筑 门窗节 能 改 在非采 暖期 用 控温箱一 流计 法 检测 时达 到 稳定后 传 造 。开展 节能 门窗和外遮 阳产 品推广 认定 管理 。推 动 热 热 系数 随 时 间 的变 化小 ． 曲线 平 缓 ． 测 周 期 可 以缩 门窗性 能标识 工作 检 短 。取 图 ３中传 热 系数平稳 端 的平 均值作 为被 测墙体 省 建 设 厅 还将 把 检 查 建 筑 节 能 门窗 和 外遮 阳技 的传 热 系数 ， 算 结 果 为 １ ９ （ ２Ｋ） 取 图 ４中传 术应用 工作 情况列入 建筑 节能专 项检查 内容 计 ． Ｗ／ｍ ． ： ４ 热 系数平 稳端 的平 均值 作 为被测 墙体 的传 热 系数 ． 计 算结 果为 １ ｌ （ ２Ｋ） ． Ｗ／ｍ ． 。 ５ （ ） 温箱 一 流 计法 的关键 是 对 检 测 环境 条 件 ５控 热 温度 的控 制 ， 究 多种 控 制 温差 的 方 法 。 使 热 流计 研 可
中外建筑门窗幕墙热工计算标准体系的研究 国家十一五重点课题“典型地区用建筑外窗系统研究开发”2006
关 键 词 ： 门 窗幕 墙 ；热 工 计 算 ； 模 拟 计 算 ；线 传
热 系数 ；标 准 太 阳光 谱
由 于 ＩＯ在 建 筑 门 窗 幕 墙 热 工 计 算 标 准 主要 Ｓ
引用 欧 盟 （ Ｎ） 的技 术 标 准 ，所 以本 文 将 ＩＯ 和 Ｅ Ｓ
ＮＲ Ｆ Ｃ全 称 为 “ 国 国 家 门 窗 等 级 评 定 委 员 美
技 术 论 坛 会” ，是美 国 的 门窗节 能 性 能 标识 民 间组 织 机 构 ， １ ．计算边 界条件
依 据 ＩＯ 和美 国标 准 编制 了相 应 的 门 窗 热 工标 准 Ｓ 体 系 ，如表 ２所 示 。
算 规 程 》 Ｊ Ｊｒ５ — ０ ８ （ （Ｇ 厂 １ １ ２ ０ ） 以下 简 称 “Ｇ ／ １ ｌ ） Ｊ Ｊ ｒ５ ” 也 ］
终 于 在 ２０ ０ ９年 ５月颁 布 实 施 。现 在 欧 盟 、美 国及
２ ．美 国 Ｎ Ｒ 标 准体 系 Ｆ Ｃ
我 国 等 国家 在 玻 璃 光 学热 工 性 能 计 算 、框 传 热 二
二 、 国 外 门窗 幕 墙 热 工 计 算 标 准 体 系
幕 墙 、门 窗热 工 性 能 计 算 机 模 拟 计 算 ，在 欧 盟 、美 国 、 日本 等 已 广 泛 应 用 。 目前 国外 主要 有
两 个标 准 体 系 ：ＩＯ （ Ｎ）标 准 体 系 ；美 国 Ｎ Ｒ Ｓ Ｅ ＦＣ
窗 幕 墙 热 工 性 能 的 计 算 标 准 。 本 文 主 要 介 绍 了 ＩＯ Ｓ （ Ｎ） 美 国与 我 国 建 筑 门 窗 幕 墙 热 工 计 算 标 准 体 系 ， Ｅ 、
整 窗 的传 热 系 数 简 化 计 算

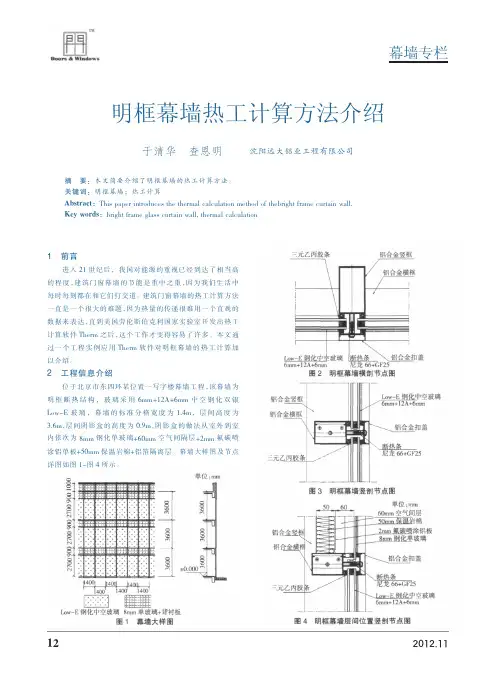

明框幕墙热工计算方法介绍
1400 1400 1400 1400 1400 1400
±0.000
Low-E 钢化中空玻璃 8mm 单玻璃+背衬板 图 1 幕墙大样图
12
三元乙丙胶条
铝合金竖框 铝合金横框
Low-E 钢化中空玻璃 断热条
铝合金扣盖
6mm+12A+6mm
尼龙 66+GF25
图 2 明框幕墙横剖节点图
铝合金竖框 铝合金横框
U0 1.4541 W/(m2·K)
d1 0.028
m
UP 1.197 W/(m2·K)
输 lP 0.38
入
数
lf
0.06
据 b0 0.44
m输
出
m
结
2D
Lf
0.640 W/(m2·K)
m果
Ri 0.11 (m2·K)/W Re= 0.04 (m2·K)/W
Uf 3.085 W/(m2·K)
UP— — — 依 据 公 式 （2） 计 算 ：
表 3 计算结果列表
Uf
P1
3.09
W/(m2·K)
P2
3.06
玻璃类型
6mm 双银 Low-E+12A+6mm
Ug W/(m2·K)
1.73
窗墙比
0.75
玻框比
93%
玻璃间隔条
普通铝间隔条
玻璃周边线
0.08
性传热系数
透明部分传 热系数Ut 计算值 1.99 许用值 2.0 结论 W/(m2·K)
非透明部分
3.6m，层 间 阴 影 盒 的 高 度 为 0.9m，阴 影 盒 的 做 法 从 室 外 到 室
内 依 次 为 8mm 钢 化 单 玻 璃+60mm 空 气 间 隔 层+2mm 氟 碳 喷
