精密峰峰值检测电路
峰值检测电路分析
峰值检测电路分析1.输入信号2.整流电路：将输入信号变为全波整流信号。
常用的整流电路有半波整流电路和全波整流电路。
半波整流电路只保留输入信号的正半周期，而全波整流电路则保留了整个输入信号的周期。
3.低通滤波器：对整流信号进行平滑处理，去除高频噪声。
低通滤波器可以使用RC电路或者操作放大器构成的积分电路。
4.峰值检测器：通过比较器来获得输入信号的峰值。
比较器的输出信号即为输入信号的峰值。
具体的工作原理如下：1.输入信号经过整流电路，得到全波整流信号。
整流电路可以选择半波整流电路或全波整流电路，根据实际需要来选择。
2.全波整流信号经过低通滤波器，得到平滑的直流信号。
低通滤波器通过控制元件（如电容或电阻）来实现对高频信号的滤除，只保留直流分量。
3.平滑的直流信号经过比较器，得到输入信号的峰值。
比较器的输出信号为高电平表示输入信号大于设定阈值，为低电平表示输入信号小于设定阈值。
因此比较器的输出信号即为输入信号的峰值。
1.整流电路的选择：根据实际需要选择半波整流电路或全波整流电路。
半波整流电路更简单，但是只能保留输入信号的正半周期。
全波整流电路可以保留整个输入信号的周期，但是设计和实现较为复杂。
2.低通滤波器的设计：根据需要选择合适的滤波器类型和参数。
滤波器的截止频率确定了平滑程度，如果截止频率太低会导致响应时间变慢，如果太高则无法滤除高频噪声。
3.比较器的选择：比较器需要选择具有合适的阈值和响应时间的器件。
阈值的选择需要根据输入信号的幅值范围来确定，响应时间的选择需要根据应用场景的要求来确定。
总的来说，峰值检测电路是一种非常实用的电路，在许多领域中都有广泛的应用。
通过合理的设计和选择电路元件，可以很方便地实现输入信号的峰值检测功能。

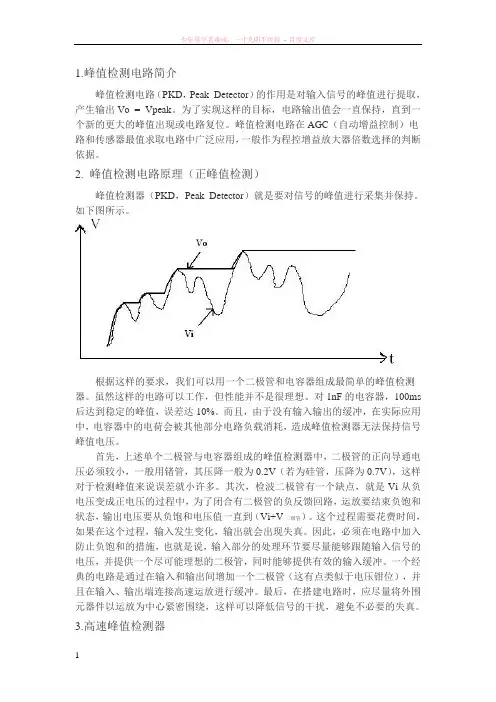

峰值检测ths4001芯片的电路设计
1.峰值检测电路简介峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak。
为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。
峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，一般作为程控增益放大器倍数选择的判断依据。
2. 峰值检测电路原理（正峰值检测）峰值检测器（PKD，Peak Detector）就是要对信号的峰值进行采集并保持。
如下图所示。
根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。
虽然这样的电路可以工作，但性能并不是很理想。
对1nF的电容器，100ms 后达到稳定的峰值，误差达10%。
而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。
首先，上述单个二极管与电容器组成的峰值检测器中，二极管的正向导通电压必须较小，一般用锗管，其压降一般为0.2V（若为硅管，压降为0.7V），这样对于检测峰值来说误差就小许多。
其次，检波二极管有一个缺点，就是Vi从负电压变成正电压的过程中，为了闭合有二极管的负反馈回路，运放要结束负饱和）。
这个过程需要花费时间，状态，输出电压要从负饱和电压值一直到（Vi+V二极管如果在这个过程，输入发生变化，输出就会出现失真。
因此，必须在电路中加入防止负饱和的措施，也就是说，输入部分的处理环节要尽量能够跟随输入信号的电压，并提供一个尽可能理想的二极管，同时能够提供有效的输入缓冲。
一个经典的电路是通过在输入和输出间增加一个二极管（这有点类似于电压钳位），并且在输入、输出端连接高速运放进行缓冲。
最后，在搭建电路时，应尽量将外围元器件以运放为中心紧密围绕，这样可以降低信号的干扰，避免不必要的失真。
3.高速峰值检测器在高速的环境下，检波二极管的检波频率会随工作频率的增高而下降，因此，二极管和电容结构的电路就无法适应了，利用FPGA+DAC+高速比较器组成的峰值检测器可以达到很高的速率与精度，对于信号的处理也较方便。
精密峰峰值检测电路
精密峰峰值检测电路
精密峰峰值检测电路电原理图如图1所示。
图1 精密峰峰值检测电路
峰值检波的原理
交流信号从TL084引脚3输入，根据运放的虚短法则引脚2具有与引脚3同样的波形；U1B 是电压跟随器，引脚7的电压幅值与电容C1上的电压相同（加一级跟随的作用是用这个跟随器提供电流支持）。
当引脚3的电压大于电容C1电压时，电阻R2上产生压降，电流从左到右。
根据运放的虚断法则引脚2不能提供电流，并且D2反偏也不会导通。
为了维持平衡只有提升R2右端的电压（既是电容C1的电压），这个充电电流从U1A的引脚1经过D1进行。
当引脚3的电压低于电容C1电压时，电阻R2上产生压降，电流从右到左。
根据运放的虚断法则引脚2不能提供电流，则这个电流只有经过D2进入U1A。
由于电压跟随器输出电压与电容C1上的电压相同，二极管D1截止，电容不能导过D1放电，电压得到保护。
电容C1有一个放电电阻R1，RC的放电时间常数τ为100ms，1S后如果没有脉冲过来则放电到电压0V。
峰峰值检测波形如图2所示。
图2 精密峰峰值检测电路工作电压波形。
【模块电路】09峰值检测电路解析
【模块电路】峰值检测电路
一、实验目的
1、了解峰值检测的原理及改进措施
2、学会设计高性能的峰值检测电路
二、实验原理
1、略
三、实验步骤
1．基本电路的观察
组成实图4.8所示的基本电路，用示波器的
一个通道观察输入电压V i，用数字电压表(DC)
和示波器的另一通道观测输出电压V o(选择DC
通道还是AC 通道?)。
完成下列测量：
(1) 输入V i = 3V（峰值），f = 5kHz，测量V o。
(2) 输入5kHz 信号，测量V i与V o的关系。
V i的峰值由0.1V 变到3V, 作V o V i曲线，注意V o与V i 之间是否是线性关系，特别注意V i 峰值较小时(例如小于0.7 V)的情况。
提示：V i的峰值小于1V 时，要用衰减器对信号发生器的输出进行衰减。
(3) 保持输入电压为较大值(例如峰值为3V)，使其频率由1Hz 变为3MHz，作V o f曲线，并利用示波器观察记录V o在50Hz、5kHz 和50kHz 频率点的波形。
2．改进电路的观测与设计
设计一个较完善的峰值检测器电路，参见
实图4.7。
(1) 完成以上三项测量并对测量结果进
行分析比较，说明得出哪几个结论。
(2) 输入频率为5kHz 的正弦信号，记录
在输入信号一个周期中的各个时间段，实图4.7中V i、V o 的波形，以及二极管D2 和D3 两端的波形，注意它们之间的时序关系，说明放大器工作状态的变化情况。
论述该电路已改进了哪些，还有哪些有待改进?。
峰峰值检测电路 应用笔记
史上最实用较深刻的峰值检测电路实例与分析作者：billyevansBlog: /billyevans/31510/category.aspx一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。
峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。
有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。
当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。
（本文参加了TI公司的博文比赛，觉得还行的话，希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：-）二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。
其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。
如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。
通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。
而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。
既然要改进，首先要分析不足。
上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。
峰值检测电路分析
峰值检测电路(二)1．基本得峰值检测电路本实验以峰值检测器为例, 说明可利用反馈环改进非线性得方法。
峰值检测器就是用来检测交流电压峰值得电路, 最简单得峰值检测器依据半波整流原理构成电路。
如实图4、１所示, 交流电源在正半周得一段时间内, 通过二极管对电容充电，使电容上得电压逐渐趋近于峰值电压。
只要RC 足够大,可以认为其输出得直流电压数值上十分接近于交流电压得峰值。
图4、1 简单峰值检测电路这种简单电路得工作过程就是, 在交流电压得每一周期中, 可分为电容充电与放电两个过程。
在交流电压得作用下, 在正半周得峰值附近一段时间内, 通过二极管对电容 C 充电,而在其它时段电容 C 上得电压将对电阻 R 放电。
当然,当外界交流电压刚接上时,需要经历多个周期, 多次充电, 才能使输出电压接近峰值。
但就是，困难在于二极管就是非线性元(器）件，它得特性曲线如实图4、2所示。
当交流电压较小时,检测得得直流电压往往偏离其峰值较多。
图4、2 二极管特性曲线这里得泄放电阻Ｒ，就是指与 C 并联得电阻、下一级得输入电阻、二极管得反向漏电阻、以及电容及电路板得漏电等效电阻。
不难想到，放电就是不能完全避免得。
同时, 适当得放电也就是必要得。
特别就是当输入电压变小时, 通过放电才能使输出电压再次对应于输入电压得峰值。
实际上, 检测器得输出电压大小与峰值电压得差别与泄放电流有关。
仅当泄放电流可不计时, 输出电压才可认为就是输入电压得峰值。
用于检测仪器中得峰值检测器要求有较高得精度。
检测仪器通常 R 值很大,且允许当输入交流电压取去后可有较长得时间检波输出才恢复到零。
可以用较小得电容，从而使峰值电压建立得时间较短。
本实验得目得, 在于研究如何用运算放大器改进峰值检测器, 进一步了解运算放大器之应用。
２.峰值检测电路得改进为了避免次级输入电阻得影响, 可在检测器得输出端加一级跟随器(高输入阻抗）作为隔离级(实图4、3)。
图４、３峰值检测器改进电路(一)也可以按需要加一可调得泄放电阻。
史上最实用较深刻峰值检测电路
史上最实用较深刻的峰值检测电路实例与分析一、前言峰值检测电路（PＫD，Pｅａk Ｄeｔector)的作用是对输入信号的峰值进行提取,产生输出Vｏ = Ｖｐｅaｋ，为了实现这样的目标,电路输出值会一直保持,直到一个新的更大的峰值出现或电路复位。
峰值检测电路在AGC(自动增益控制)电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。
有的同学喜欢用ＡD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的,因为有效值和信号的正负峰值并没有必然联系;其次，实际应用中这类芯片太贵了。
当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等.(本文参加了TI公司的博文比赛,觉得还行的话,希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：—）二、峰值检测电路原理顾名思义，峰值检测器（ＰKＤ，Ｐeａk Detecｔor）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。
其效果如下如(MＳ画图工具绘制）:根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。
如下图(TIＮＡ TI 7．０绘制）:这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间.通过简单仿真(输入正弦信号5ｋHｚ,2Vpp),我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想,对１nF的电容器,100ms后达到稳定的峰值,误差达１0%.而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗,造成峰值检测器无法保持信号峰值电压。
ﻩ既然要改进,首先要分析不足。
上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管(TIＮA ＴI 7。
0绘制):ﻩ从仿真结果来看，同等测试条件下，检测误差大大减小。
计峰值检测电路
38计峰值检测电路：传感器输入信号的测量范围为1μV~10V~10μμV ，1010μμV ~100~100μμV ，100100μμV ~1mV ~1mV，，1mV~10mV 1mV~10mV；设计程控放大器，利用程控放大器将传感器的输入信号放大为；设计程控放大器，利用程控放大器将传感器的输入信号放大为0~1.999V 0~1.999V，，供A/D 转换用；设计自动切换量程电路，完成各种量程的转换。
一、设计方案峰值电流检测及保护电路通过检测流入电动机的电流来保护电机，在实际运行的基础上，给出了电动机过流保护的控制电路，并分析了相关的参数。
本课题的关键任务是检测峰值并使之保持稳定，本课题的关键任务是检测峰值并使之保持稳定，且用数字显示峰值。
且用数字显示峰值。
且用数字显示峰值。
该方案用采样该方案用采样该方案用采样//保持峰值电路，通过数据所存控制电峰值电路，通过数据所存控制电 路锁存峰值的数字量。
此方案的原理图如图路锁存峰值的数字量。
此方案的原理图如图1所示。
它由传感器、放大器、采样传感器、放大器、采样//保持、采样保持、采样//保持控制电路、保持控制电路、A/D A/D A/D（模数转换）（模数转换）、译码显示、数字锁存控制电路组成。
各组成部分的作用是：图 1 1 峰值检测系统原理框图峰值检测系统原理框图峰值检测系统原理框图（1）传感器：把被测信号量转换成电压量。
（2）放大器：将传感器输出的小信号放大，放大器的输出结果满足模数转换器的转换范围。
）放大器：将传感器输出的小信号放大，放大器的输出结果满足模数转换器的转换范围。
（3）采样）采样//保持：对放大后的被测模拟量进行采样，并保持峰值。
（4）采样采样//保持控制电路保持控制电路::该电路通过控制信号实现对峰值采样，小于原峰值时，保持原峰值，大于原峰值时保持新的峰值。
大于原峰值时保持新的峰值。
（5）A/D 转换：将模拟量转换成数字量。
转换：将模拟量转换成数字量。
峰值检测电路原理
峰值检测电路原理峰值检测电路是一种电路，用于检测一个信号的最大峰值。
它的应用范围很广，例如在音频和视频设备中，用于检测输入信号的最大幅值，以便动态控制音量和亮度。
峰值检测电路很重要，因为当信号峰值超过放大器输出电平时，可能会引起信号失真或破裂，这将损坏音频和视频设备。
峰值检测器在许多应用中也是实现自动增益控制的关键。
峰值检测电路通常由放大器、整流器和滤波器组成。
主要原理是将输入信号放大，然后通过整流器将所有负半周信号翻转成正半周信号，接下来通过低通滤波器，将翻转后的信号滤波并平滑输出，即可得到检测到的峰值。
因为整流后的信号是脉冲形式的，所以峰值检测电路还需要一定的取样和保持电路，以保证输出结果的稳定性。
下面是详细的峰值检测电路原理：一、放大器一个峰值检测电路最常见的配置是放大器-整流器-低通滤波器。
这种配置中，放大器的任务是将输入信号放大到一个能够被后续电路处理的幅度范围内，通常是几个电压单位。
放大器的选择依赖于输入信号的幅度和电路的噪声量级和放大器的增益率。
二、整流器整流器是峰值检测电路中最重要的模块之一，它将输入信号的负半周翻转成正半周。
简单的整流器可以使用二极管，如下图所示：在正半周周期的第一半周，二极管D导通，输出为正，整流电平与输入信号的幅度相同。
在正半周周期的后一半周期，二极管D截止，整流电平保持不变，即保持在最后一次导通时的值。
在负半周周期中，二极管D反向偏置，截止状态下，整流电平保持不变，等于最后一次导通的值加上一个电压降（如果二极管具有正向漏电流，则会出现电压降），即输出为零。
如果二极管具有零偏电流，则会输出一个正负误差，误差等于最后一次导通值与二极管零偏电流之积。
三、低通滤波器整流器输出的信号是脉冲形式的，需要一个低通滤波器来平滑输出信号。
该滤波器的截止频率应该低于输入信号的频率，通常在数百赫兹到几千赫兹之间。
低通滤波器通常由电容器和电阻器组成，如下图所示：四、取样和保持电路由于整流器输出的电压是一个脉冲序列，因此需要一个取样和保持电路来捕获这些脉冲，并在滤波器输出电压的反向方向建立一个参考电压。
高精度轨对轨CMOS峰值检测电路设计
１引 目
峰值检测电路是将某一时间段内信号的最值 反映出来，遇到信号峰值就跟随，若没有就保持．其 工作状态主要包括跟踪、保持和复位，可以广泛应 用于信号采集和处理［１］、ＲＦ功率运放（ＰＡｓ）的反 馈保护系统［２］、仪器仪表、医疗、自动控制等众多领 域，如用来实现波形的毛刺捕捉、冲击信号峰值检
１． 带反馈的闭环峰值检测电路工作原理如 下：
ａ．在峰值到来时，Ａｍｐｖ １输出为正，Ｖｏ。一 ＡＵ＞Ｖ。，Ｍ２开关管导通，Ａｍｐｖｌ的反馈网络 Ｍ２一Ａｍｐｖ２一Ｒ使输入端之间保持虚短路，Ｒ无电 流通过，此时
ＶⅫ一Ｕ３＝Ｖ以＝Ｕｌ—Ｖ白＝
Ｕ：一儿一ＡＵ—亿；
ｂ．峰值下降时，Ａｍｐｖｌ输出下降，Ｍ２管截止，Ｍ１
一种带反馈的闭环峰值检测电路如图１所示， 该电路中Ａｍｐｖｌ可提供对电容的快速充放电电 流和使输入电压信号放大；Ａｍｐｖ２为缓冲器，与电 阻Ｒ引入反馈回路；Ｍ１防止Ｕ。与ｕ。偏离太远， 且防止Ａｍｐｖｌ进入饱和状态而影响速度以及检 测精确度；Ｍ２是控制电容充放电通路的开关； ＣＡＰ为电容存储器；Ｒｓｔ为复位开关，控制峰值检 测复位．
同【］ 精度轨对轨ＣＭＯＳ峰值检测电路设计
王开贤，邬齐荣，高 鑫，李美光，汤恩松
（四ＪＩＩ大学物理科学与技术学院微电子技术四川省重点实验室，成都６１００６４）
摘 要：设计一种高精度轨对轨ＣＭＯＳ峰值检测电路．基于信号“先缩小后放大”，在ＭＯＳ采
样开关管控制下电源对存储电容充电，该电路实现了轨对轨峰值检测，降低了检测电路的工作 电流，提高了ＭＯＳ开关管的速度和峰值检测的精度．该电路设计基于ＣＳＭＣ ０．５ ｋｔｍ ＣＭＯＳ 工艺，采用了５ Ｖ单电源，检测精度小于１ ｍＶ，检测电压范围为０～５ Ｖ，整个检测电路的静
峰值检测电路的原理
峰值检测电路的原理峰值检测电路是一种用于测量信号波形峰值的电路。
在物理实验、仪器仪表和通信系统等领域中广泛应用。
其原理是通过将输入信号与一个参考电压进行比较，以确定输入信号的峰值。
峰值检测电路通常由两个主要部分组成：估计峰值的峰值保持电路和产生参考电压的电路。
峰值保持电路由一个电容器、一个电阻器和一个电压比较器组成。
产生参考电压的电路可以是直流稳压电源或者一个可调电阻器。
峰值保持电路的工作原理是将输入信号通过电容器和电阻器进行滞后处理，使其保持住最大幅值。
当输入信号超过先前保存的最大幅值时，电容器会立即放电并重新充电到新的最大幅值。
在过程中，电容器上的电压始终保持着输入信号的峰值。
电容器的充电和放电速度由电阻器决定。
较大的电容和电阻值会导致电容器充电和放电的时间较长，因此需要较长的时间才能检测到峰值变化。
相反，较小的电容和电阻值会导致电容器充电和放电的速度较快，因此能够更快地检测到峰值的变化。
选择适当的电容和电阻值，可以根据实际需求调整峰值检测电路的响应速度。
产生参考电压的电路用于将输入信号与一个固定的参考电压进行比较。
这个参考电压可以是一个固定的直流电压，也可以是一个可调的电压源。
通过调整参考电压的大小，可以改变峰值检测电路的灵敏度，从而适应不同信号幅值范围的测量。
峰值检测电路的输出信号可以是直流电压或直流电流，也可以是一个瞬时的电压脉冲。
根据具体应用需求，输出信号可以直接连接到其他电路或设备，用于进一步处理、存储或显示。
峰值检测电路在物理实验中可以用于测量脉冲信号或振荡信号的幅值。
例如，在核物理实验中，可以使用峰值检测电路来测量高能粒子的能量。
在通信系统中，峰值检测电路可以用于解调调幅信号或解调调频信号，从中提取出原始信号。
此外，峰值检测电路还可以用于音频设备中的音量控制。
通过测量输入音频信号的峰值，可以自动调节音频设备的增益，保证输出音频信号能够在合理的范围内保持良好的音质。
总之，峰值检测电路是一种常用的电路设计，用于测量信号波形的峰值。
史上最实用较深刻的峰值检测电路实例与分析
史上最实用较深刻的峰值检测电路实例与分析峰值检测电路是一种广泛应用于信号处理系统中的电路，用来检测信号中的峰值或最大值。
它可以应用于多种应用领域，例如音频处理、通信系统和图像处理等。
本文将介绍一个实用较深刻的峰值检测电路实例，并对其进行分析。
峰值检测电路的主要功能是检测输入信号的峰值，并将其保持在输出端，以便进一步处理或显示。
典型的峰值检测电路由一个整流电路和一个低通滤波器组成。
整流电路将输入信号的负半周转换为正半周，并得到一个最大值。
而低通滤波器则用于平滑输出信号，以避免过高的响应速度。
在这个实例中，我们将介绍一种基于操作放大器的峰值检测电路。
它可以检测输入信号的峰值，并将输出保持在峰值的水平上。
以下是该电路的原理图：整个电路可以分为四个关键部分：输入缩放电阻(R1和R2)、操作放大器(A1和A2)、整流电路(D1和D2)和输出低通滤波器(R3、C1和A3)。
首先，输入缩放电阻R1和R2用于调整输入信号的幅度。
这是为了适应不同幅度的信号，并将其缩放到操作放大器的工作范围内。
操作放大器A1和A2构成了一个峰值检测器的核心部分。
A1用于检测输入信号的峰值，并通过负反馈使得A2输出与A1输入相等，以保持峰值。
通过这种方式，我们可以将输入信号的峰值保持在电路的输出端。
整流电路D1和D2用于将输入信号的负半周转换为正半周。
它们通过将负半周的信号与零电平比较，并选择较大的值作为输出。
这样，我们可以在整个波形周期内得到输入信号的最大值。
最后，输出低通滤波器R3、C1和A3用于平滑输出信号，并避免过高的响应速度。
通过选择合适的滤波器参数，可以使得输出信号更加平滑，并适应不同的应用需求。
以上是该峰值检测电路的分析。
它能够实时检测输入信号的峰值，并将其保持在输出端。
这对于很多应用领域都是非常实用的，例如音频处理中的音量调节、通信系统中的信号强度检测和图像处理中的边缘检测等。
总结起来，峰值检测电路是一种实用且较深刻的电路设计。
峰峰值检测电路 应用笔记
史上最实用较深刻的峰值检测电路实例与分析作者：billyevansBlog:一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。
峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。
有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。
当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。
（本文参加了TI公司的博文比赛，觉得还行的话，希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：-）二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。
其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。
如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。
通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。
而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。
既然要改进，首先要分析不足。
上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。
peak detector
峰值检测电路实例与分析一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。
峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。
有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。
当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。
二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。
其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。
如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。
通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。
而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。
既然要改进，首先要分析不足。
上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。
但我们知道，超级二极管有一个缺点，就是Vi从负电压变成正电压的过程中，为了闭合有二极管的负反馈回路，运放要结束负饱和状态，输出电压要从负饱和电压值一直到（Vi+V）。
峰值检测电路的研究背景和意义
一、峰值检测电路的定义峰值检测电路是一种电子电路，用于检测输入信号的峰值或峰峰值。
它通常用于测量交流信号的最高电压或电流，并在需要时将其输出为直流信号。
二、峰值检测电路的原理峰值检测电路的原理是通过一定的电路设计和信号处理方法，实现对输入信号的峰值进行检测和输出。
一般来说，峰值检测电路包括峰值保持元件、整流电路和滤波器等部分，通过这些部分的联合作用，可以实现对输入信号的有效检测和输出。
三、峰值检测电路的应用峰值检测电路广泛应用于各种电子设备中，其中包括但不限于音频设备、通信设备、仪器仪表等。
在这些设备中，峰值检测电路可以实现对输入信号的准确测量和分析，从而为设备的正常工作提供保障。
四、峰值检测电路的研究意义1. 提高测量精度峰值检测电路可以在一定程度上提高测量精度，特别是在测量峰值较短暂的信号时，传统测量方法可能无法准确测量到信号的峰值，而峰值检测电路则可以有效地解决这一问题。
2. 实现实时检测在某些应用场景下，需要实时监测信号的峰值，以便及时做出调整或反馈。
峰值检测电路可以实现实时检测，并将峰值信息输出到后续的控制系统或显示设备中，从而实现实时监测和反馈。
3. 保护后续设备部分设备对输入信号的幅度有一定的限制，如果输入信号的峰值超出了设备的承受范围，可能会对设备造成损坏。
峰值检测电路可以实时监测信号的峰值并进行限幅处理，从而保护后续设备的正常工作。
5. 推动电子技术发展随着科学技术的不断发展，对信号测量和处理的要求也越来越高，峰值检测电路作为一种重要的信号处理技术，对于推动电子技术的发展具有积极的作用。
通过对峰值检测电路的研究与应用，可以不断提高信号处理的精度和效率，从而推动整个电子技术领域的发展。
六、峰值检测电路的发展现状目前，峰值检测电路在各种领域都有着广泛的应用，并且随着科学技术的不断发展，峰值检测电路的性能也在不断提升。
一些新型的集成电路与数字信号处理技术的引入，使得峰值检测电路在测量精度、动态范围和响应速度等方面得到了很大的提升。
最实用较深刻的峰值检测电路实例与分析
史上最实用较深刻的峰值检测电路实例与分析 TINA7 OPA128OPA131TL372| 2009-01-23作者：billyevansEDN博客精华文章 作者：billyevans史上最实用较深刻的峰值检测电路实例与分析一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。
峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。
有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。
当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。
（本文参加了TI公司的博文比赛，觉得还行的话，希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：-）二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。
其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。
如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。
通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。
而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。
既然要改进，首先要分析不足。
计峰值检测电路
38计峰值检测电路：传感器输入信号的测量范围为1μV~10μV，10μV ~100μV，100μV ~1mV，1mV~10mV；设计程控放大器，利用程控放大器将传感器的输入信号放大为0~1.999V， 供A/D转换用；设计自动切换量程电路，完成各种量程的转换。
1、 设计方案峰值电流检测及保护电路通过检测流入电动机的电流来保护电机，在实际运行的基础上，给出了电动机过流保护的控制电路，并分析了相关的参数。
本课题的关键任务是检测峰值并使之保持稳定，且用数字显示峰值。
该方案用采样/保持峰值电路，通过数据所存控制电 路锁存峰值的数字量。
此方案的原理图如图1所示。
它由传感器、放大器、采样/保持、采样/保持控制电路、A/D（模数转换）、译码显示、数字锁存控制电路组成。
各组成部分的作用是：图 1 峰值检测系统原理框图（1）传感器：把被测信号量转换成电压量。
（2）放大器：将传感器输出的小信号放大，放大器的输出结果满足模数转换器的转换范围。
（3）采样/保持：对放大后的被测模拟量进行采样，并保持峰值。
（4）采样/保持控制电路:该电路通过控制信号实现对峰值采样，小于原峰值时，保持原峰值，大于原峰值时保持新的峰值。
（5）A/D转换：将模拟量转换成数字量。
（6）译码显示：完成峰值数字量的译码显示。
（7）数字锁存控制电路：对模拟转换的峰值数字量进行锁存 ，小于峰值的数字量不能锁存。
二 、主要参考元器件μA741，集成采样/保持器LF398或LF198，74121，MC1403，MC14433，CC4511，MC1413，LED数码管。
三 、单元电路设计、参数计算3.1放大电路由于输入信号为0～5mV，后边选用位A/D，数字表头显示为0000～1999，由于传感器输出1 mv等效于400kg，则5 mV等效于2000 kg，因而选用放大倍数A V=400倍的放大电路就能完成系统对信号放大的要求。
3.1.1选择电路放大电路种类很多，为将传感器输出的微弱信号进行放大，采用高精度数据放大器，如图2所示。
峰值检测电路总汇
峰值检测1峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。
峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。
有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。
当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。
（本文参加了TI公司的博文比赛，觉得还行的话，希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：-）二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。
其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。
如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。
通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。
而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。
既然要改进，首先要分析不足。
上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。
但我们知道，超级二极管有一个缺点，就是Vi从负电压变成正电压的过程中，为了闭合有二极管的负反馈回路，运放要结束负饱和状态，输出电压要从负饱和电压值一直到（Vi+V）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精密峰峰值检测电路
精密峰峰值检测电路电原理图如图1所示。
图1 精密峰峰值检测电路
峰值检波的原理
交流信号从TL084引脚3输入，根据运放的虚短法则引脚2具有与引脚3同样的波形；U1B 是电压跟随器，引脚7的电压幅值与电容C1上的电压相同（加一级跟随的作用是用这个跟随器提供电流支持）。
当引脚3的电压大于电容C1电压时，电阻R2上产生压降，电流从左到右。
根据运放的虚断法则引脚2不能提供电流，并且D2反偏也不会导通。
为了维持平衡只有提升R2右端的电压（既是电容C1的电压），这个充电电流从U1A的引脚1经过D1进行。
当引脚3的电压低于电容C1电压时，电阻R2上产生压降，电流从右到左。
根据运放的虚断法则引脚2不能提供电流，则这个电流只有经过D2进入U1A。
由于电压跟随器输出电压与电容C1上的电压相同，二极管D1截止，电容不能导过D1放电，电压得到保护。
电容C1有一个放电电阻R1，RC的放电时间常数τ为100ms，1S后如果没有脉冲过来则放电到电压0V。
峰峰值检测波形如图2所示。
图2 精密峰峰值检测电路工作电压波形。
