ATX开关电源工作原理浅析
ATX开关电源工作原理与维修实例
ATX开关电源工作原理与维修实例ATX是计算机的工作电源，作用是把交流220V的电源转换为计算机内部使用的直流5V，12V，24V的电源。
本文对ATX电源的组成及工作原理做了详细的讲解，最后并附上ATX电源维修实例供大家参考，希望对大家解决ATX电源故障问题有所帮助。
ATX型电源电路的组成及工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。
请参照图1和ATX电源电路原理图。
1.PS-ON和PW-OK、脉宽调制电路PS-ON信号控制IC1的4脚死区电压，待机时，主板启闭控制电路的电子开关断开，PS-ON信号高电3.6V，IC10精密稳压电路WL431的Ur电位上升，Uk电位下降，Q7导通，稳压5V通过Q7的e、c极，R80、D25和D40送入IC1的4脚，当4脚电压超过3V时，封锁8、11脚的调制脉宽输出，使T2推动变压器、T1主电源开关变压器停振，停止提供+3.3V、±5V、±12V的输出电压。
受控启动后，PS-ON 信号由主板启闭控制电路的电子开关接地，IC10的Ur为零电位，Uk电位升至+5V，Q7截止，c极为零电位，IC1的4脚低电平，允许8、11脚输出脉宽调制信号。
IC1的输出方式控制端13脚接稳压5V，脉宽调制器为并联推挽式输出，8、11脚输出相位差180度的脉宽调制控制信号，输出频率为IC1的5、6脚外接定时阻容元件的振荡频率的一半，控制Q3、Q4的c极所接T2推动变压器初级绕组的激励振荡，T2次级它激振荡产生的感应电势作用于T1主电源开关变压器的一次绕组，二次绕组的感应电势经整流形成+3.3V、±5V、±12V的输出电压。
推动管Q3、Q4发射极所接的D17、D18以及C17用于抬高Q3、Q4发射极电平，使Q3、Q4基极有低电平脉冲时能可靠截止。

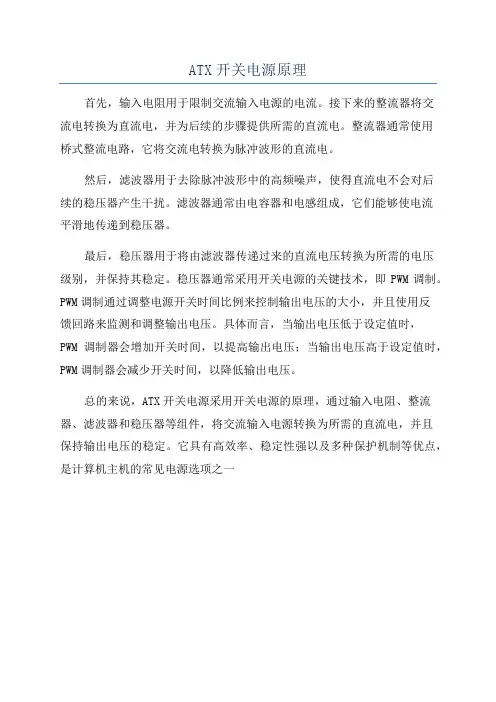

ATX开关电源原理
ATX开关电源原理
首先，输入电阻用于限制交流输入电源的电流。
接下来的整流器将交
流电转换为直流电，并为后续的步骤提供所需的直流电。
整流器通常使用
桥式整流电路，它将交流电转换为脉冲波形的直流电。
然后，滤波器用于去除脉冲波形中的高频噪声，使得直流电不会对后
续的稳压器产生干扰。
滤波器通常由电容器和电感组成，它们能够使电流
平滑地传递到稳压器。
最后，稳压器用于将由滤波器传递过来的直流电压转换为所需的电压
级别，并保持其稳定。
稳压器通常采用开关电源的关键技术，即PWM调制。
PWM调制通过调整电源开关时间比例来控制输出电压的大小，并且使用反
馈回路来监测和调整输出电压。
具体而言，当输出电压低于设定值时，PWM调制器会增加开关时间，以提高输出电压；当输出电压高于设定值时，PWM调制器会减少开关时间，以降低输出电压。
总的来说，ATX开关电源采用开关电源的原理，通过输入电阻、整流器、滤波器和稳压器等组件，将交流输入电源转换为所需的直流电，并且
保持输出电压的稳定。
它具有高效率、稳定性强以及多种保护机制等优点，是计算机主机的常见电源选项之一。
ATX电源电路原理分析报告与维修教程整理
ATX电源电路原理分析报告与维修教程整理一、ATX电源的原理分析1.电源输入ATX电源的输入电压一般为220V交流电，通过电源插座连接到电网上。
电源输入部分主要包括滤波器和整流器。
滤波器的作用是滤除电源中的干扰噪声，保证电源的稳定性和可靠性；整流器的作用是将交流电转化为直流电。
2.电源输出ATX电源的输出电压有多个，其中最重要的有+3.3V、+5V和+12V。
这些电压为计算机的各个部件提供所需的电能。
在ATX电源中，输出电压是通过应用稳压电路实现的。
稳压电路通过控制电流的流动来保持输出电压的稳定性。
3.保护功能ATX电源在工作中具有多重保护功能，以保证计算机的正常运行并防止电路的过载和故障。
常见的保护功能包括过流保护、过压保护和过载保护等。
当电源工作在不正常的状态下时，这些保护功能会自动启动，以保护电路的安全运行。
4.控制电路下面是一些ATX电源的常见故障及其维修方法的整理。
1.电源无输出如果ATX电源没有输出，首先要检查电源的输入是否正常。
可以使用万用表来测量电源的输入电压，确保其在额定范围内。
如果电源的输入正常，那么问题可能出现在电源的输出部分。
可以使用万用表进行电源输出电压的测量，如果发现输出电压异常，应检查与该电压相关的电路元件是否正常。
2.过热和过载ATX电源在工作过程中可能会出现过热和过载现象。
过热可能是由于电源内部散热不良或工作环境温度过高引起的。
过载可能是由于计算机使用了超过电源额定功率的硬件设备所致。
对于过热和过载问题，应该首先检查电源的散热系统是否正常，并检查计算机硬件是否超负荷运行。
3.电源噪声ATX电源可能会产生噪声，并对计算机的正常运行产生干扰。
这种噪声可能是由于散热器松动、风扇振动或电源内部元件老化引起的。
对于电源噪声问题，可以首先检查风扇和散热器是否安装牢固，并清洁电源内部的灰尘。
如果问题仍然存在，可能需要更换一些故障的电源元件。
维修ATX电源时，应注意以下几点：1.在操作电源之前，先将其断电，并且确保电源的电容已经放电，避免触电事故的发生。
ATX电源工作原理及检修
ATX电源工作原理及检修一、ATX电源的工作原理：ATX电源主要由变压器、整流电路、滤波电路、稳压器、保护电路和风扇等组成。
1.变压器：ATX电源的变压器具有两个独立的线圈，一个用于提供3.3V和5V的直流电压，另一个用于提供12V的直流电压。
2.整流电路：变压器产生的交流电经过整流桥转换成直流电，用于供给电脑的其他组件。
3.滤波电路：直流电需要通过滤波电路进行滤波处理，以去除电源中的噪声和纹波信号，提供干净的电源给后续的电路。
4.稳压器：稳压器用于将直流电源稳定在特定的电压值，确保电压的稳定性并避免电压波动对电脑的损害。
5.保护电路：ATX电源内置了多种保护机制，如过压保护、过流保护和过载保护等，以保护电源和电脑设备的安全。
6.风扇：ATX电源通常还配备有内置的风扇，用于散热，以保持电源的工作温度在安全范围内。
二、ATX电源的检修方法：1.检查电源开关：若电脑无法启动，首先检查电源开关是否处于合适的位置，确定是否故障。
2.检查电源插头：确保电源插头与电源连接良好，没有接触不良和损坏。
3.检查电源线路：检查电源线路是否有明显的损坏，如果发现有损坏，需更换电源线路。
4.检查电源风扇：检查电源风扇是否正常运转，如果风扇无法工作，可能是电源故障导致，需要更换电源。
5.检查电源供电能力：如果电脑运行时频繁出现重启或电源不足的情况，可能是电源供电能力不足，需要更换功率更大的电源。
6.检查电源的稳定性：使用万用表测量电源的输出电压，确保输出电压稳定在标准范围内。
7.检查保护电路：若出现过载、过压等情况，电源通常会自动断电，此时需要排除故障原因，修复后重新启动电源。
8.清理电源内部灰尘：久未清理的电源内部会积聚大量灰尘，影响散热效果，造成过热，应清理电源内部灰尘。
总结：ATX电源是电脑的重要组成部分，它的工作原理和检修方法对于电脑的正常运行至关重要。
通过了解ATX电源的工作原理，可以更好地理解电源的工作过程和故障排除方法，并且定期对电源进行检查和维护，可以保证电脑的稳定运行和延长电源的使用寿命。
ATX电源电路工作原理及故障分析详解
12.1 计算机开关电源基本结构及原理一、计算机开关电源的基本结构1．ATX电源与AT电源的区别目前计算机开关电源有AT和ATX两种类型。
ATX电源与AT电源的区别为：1）待机状态不同ATX电源增加了辅助电源电路，只要220V市电输入，无论是否开机，始终输出一组+5V SB待机电压，供PC机主板电源监控单元、网络通信接口、系统时钟芯片等使用，为ATX电源启动作准备。
2）电源启动方式不同AT电源采用交流电源开关直接控制电源的通断，ATX电源则采用点动式电源启闭按钮，实质是用PS-ON直流控制信号启动/关闭电源。
具有键盘开/关机、定时开/关机、Modem唤醒远程开／关机、软件关机等控制功能。
3）输出电压不同AT电源共有四路输出(±5V、±12V)，另向主板提供一个PG电源准备就绪的信号。
ATX电源PW-0K信号与PG信号功能相同，还增加了+3.3V、+5 V SB供电输出和PS-ON电源启闭控制信号，其中+3.3V向CPU、PCI总线供电。
各档电压的输出电流值大约如下：+5V +12V -5V -12V +3.3V +5V SB21A 6A 0.3A 0.8A 14A 0.8A4）主板综合供电插头接口不同AT电源的6芯P8和P9电源插头，在ATX结构中被20芯双列直排插头所替代，具有可靠的防插反装置。
对于Pentium 4机型的ATX电源，除大4芯(D形)和小4芯电源接口插头外，还增加4芯12V CPU专用电源插头及6芯+3.3V、+5V电源增强型插头。
2．计算机开关电源的基本结构目前，计算机电源大多采用他激双管半桥定频调宽式开关电源。
电源中还输出一个特殊的“POWER GOOD”信号。
电源开启后PG信号为低电平，送给系统时钟电路，由该信号产生一个复位信号(RESET)用于系统复位。
经100～500ms的延时后，PG信号由低电平变成高电平，系统复位结束，主机启动并开始正常运行。
PG信号作用就是当电源输出的直流电压均稳定后，才使系统初始化复位，以保证计算机系统状态的稳定与可靠。
ATX电源电路原理分析和维修教程整理
ATX电源电路原理分析和维修教程整理一、ATX电源电路原理分析1.交流输入滤波器（AC Input Filtering）：这个部分的作用是将进入电源的交流电进行滤波，去除噪音，确保电源的稳定性和安全性。
2.整流器（Rectifier）：整流器将交流电转换为直流电。
常见的整流器有桥式整流器，将交流电转换为直流脉动电，然后通过滤波电容进行过滤，得到稳定的直流电。
3.电源开关（Power Switching）：电源开关主要是用于控制电源的开关机状态。
当计算机主机开机或者关机时，电源开关会相应地打开或者关闭电源。
4.反馈电路（Feedback Circuit）：反馈电路主要用于监测电源输出电压，并根据需要调整电源输出电压的稳定性。
当电源输出电压过高或者过低时，反馈电路会向控制电路发送信号，以调整输出电压。
5.控制电路（Control Circuit）：控制电路根据反馈电路的信号，向整流器、开关器件等部分发送控制信号，以实现电源的调整和稳定。
6.保护电路（Protection Circuit）：保护电路主要用于确保电源的安全性，例如过流保护、过压保护、过温保护等。
当电源工作过程中出现异常情况时，保护电路会自动切断电源输出，以保护其他电路的安全。
二、ATX电源电路维修教程1.检查电源开关和电源线：首先检查电源开关是否正常工作，然后检查电源线是否损坏或者接触不良。
如果发现问题，可以更换电源开关或者电源线。
2.检查电源输入：使用万用表检查电源输入端的交流电压。
正常情况下，乘以开方根号2（约为1.41），得到的值应当接近电源标称电压（一般为110V或220V）。
3.检查电源输出：使用万用表检查电源输出端的直流电压。
如果输出电压低于或者高于标称电压，可以调整反馈电路或者控制电路来修复问题。
4.检查整流器和滤波电容：如果电源输出电压有脉动或者噪音，可能是整流器或者滤波电容损坏。
使用万用表检查整流器和滤波电容是否正常工作，如果不正常，可以更换相应的部件。
ATX工作原理
ATX工作原理引言概述:ATX（Advanced Technology eXtended）是一种电脑主板的标准规范，它定义了主板的尺寸、电源接口、电源工作原理等方面的规范。
本文将详细介绍ATX电源的工作原理。
一、电源开关控制1.1 电源开关的作用电源开关是ATX电源的一个重要组成部份，它用于控制电源的开关机。
当用户按下电源开关时，电源会接通电源电路，开始供电；当用户再次按下电源开关时，电源会切断电源电路，住手供电。
1.2 电源开关的工作原理电源开关通常是一个双稳态开关，它有两个状态：开和关。
当用户按下电源开关时，电源开关会触发一个信号，通知主板启动电源供应。
主板会发送一个5V的信号给电源，告诉它可以开始工作。
当电源接收到这个信号后，它会启动各个电源路线，为计算机提供所需的电能。
1.3 电源开关的保护功能电源开关还具备保护功能，当电源电流超过安全范围或者温度过高时，电源开关会自动切断电源供应，以保护计算机的安全运行。
二、电源转换和滤波2.1 电源转换ATX电源将交流电转换为直流电，以供给计算机各个组件使用。
电源中的整流器将交流电转换为直流电，并通过稳压器将电压稳定在所需的数值。
2.2 电源滤波电源滤波是为了消除电源中的噪声和干扰，以保证计算机的稳定运行。
滤波电容和滤波电感是常用的滤波元件，它们可以滤除电源中的高频噪声和干扰信号。
2.3 电源保护ATX电源还具备过流保护、过压保护和短路保护等功能。
当电源电流超过额定值、电压超过安全范围或者浮现短路时，电源会自动切断电源供应，以保护计算机和电源的安全。
三、电源输出3.1 电源输出路线ATX电源的输出路线包括12V、5V和3.3V等不同电压的路线。
这些路线通过电源插座连接到主板和其他设备上，为它们提供所需的电能。
3.2 电源功率ATX电源的功率通常以瓦特（W）为单位表示。
计算机的功耗取决于所使用的硬件配置和运行的任务。
选择适当的功率电源可以确保计算机的正常运行。
ATX工作原理
ATX工作原理引言概述：ATX（Advanced Technology eXtended）是一种电源规格标准，用于描述计算机电源的工作原理和设计要求。
它是一种广泛应用于台式计算机的电源规格，通过提供稳定的电力供应，保证计算机的正常运行。
本文将详细阐述ATX工作原理的五个大点，包括电源开关、电源转换、电源保护、电源管理和电源输出。
正文内容：1. 电源开关：1.1 电源开关的作用：电源开关用于控制电源的开关状态，使计算机能够在需要时启动或者关闭。
1.2 电源开关的原理：电源开关通常是一个机械开关，当用户按下电源按钮时，电源开关会触发电源启动电路，从而启动计算机。
2. 电源转换：2.1 电源转换的作用：电源转换是将交流电转换为直流电的过程，以供计算机内部各个组件使用。
2.2 电源转换的原理：电源转换通过使用变压器、整流器和稳压器等电子元件，将输入的交流电转换为稳定的直流电，以满足计算机内部各个组件的电力需求。
3. 电源保护：3.1 过流保护：过流保护是一种电源保护机制，用于监测和限制电流超过安全范围的情况，以防止电源和计算机硬件的损坏。
3.2 过压保护：过压保护是一种电源保护机制，用于监测和限制电压超过安全范围的情况，以防止电源和计算机硬件的损坏。
3.3 过温保护：过温保护是一种电源保护机制，用于监测和限制电源温度超过安全范围的情况，以防止电源和计算机硬件的损坏。
4. 电源管理：4.1 电源管理的作用：电源管理是通过控制电源的供电状态和功耗，以实现节能和延长电源寿命的目的。
4.2 电源管理的原理：电源管理通过使用电源管理芯片和软件控制，实现对电源的开关、睡眠模式、待机模式等的管理，以满足计算机在不同工作状态下的电力需求。
5. 电源输出：5.1 电源输出的作用：电源输出是指电源向计算机内部各个组件提供所需的电力供应。
5.2 电源输出的原理：电源输出通过使用电源线缆和接口，将直流电能传输到计算机内部各个组件，以满足它们的工作需求。
电脑ATX开关电源工作原理与维修技巧
电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。
自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。
可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。
T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。
一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。
别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障A TX开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。
2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM 比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。
其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑A TX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。
(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。
atx电源原理
atx电源原理ATX电源原理。
ATX电源是计算机主机中的一种电源设备，它为计算机提供了稳定的电力支持，是计算机能够正常运行的重要组成部分。
ATX电源的原理是基于直流电转换的原理，下面我们将详细介绍ATX电源的工作原理。
首先，ATX电源的输入电压一般为交流220V，它首先通过输入端的电源开关进行开关控制，然后进入整流桥，将交流电转换为直流电。
接下来，直流电进入滤波电容，进行滤波处理，去除电压波动和噪音，使输出电压更加稳定。
然后，直流电进入变压器，进行变压处理，得到不同电压等级的输出。
在ATX电源中，一般会有+3.3V、+5V、+12V等不同电压输出，这些电压分别用于供给不同的部件和设备，如+3.3V用于供给CPU、内存等；+5V用于供给硬盘、光驱等；+12V用于供给显卡、风扇等。
这些不同电压的输出通过电路板上的稳压电路进行稳压处理，以确保输出电压的稳定性和精度。
此外，ATX电源还具有过载保护、过压保护、欠压保护等多种保护功能。
当电流超过额定值时，过载保护会自动切断电源输出，保护计算机设备不受损。
当输出电压超过额定值时，过压保护也会自动切断电源输出，避免设备受到损害。
而当输出电压低于额定值时，欠压保护则会自动切断电源输出，保护设备的正常运行。
另外，ATX电源还具有温度保护功能，当温度过高时，会自动启动风扇进行散热，并在必要时切断电源输出，以保护电源和计算机设备不受损害。
总的来说，ATX电源的工作原理是通过对输入交流电进行整流、滤波、变压等处理，得到稳定的直流电输出，并通过多种保护功能保证计算机设备的安全运行。
它是计算机硬件中不可或缺的一部分，为计算机的稳定运行提供了可靠的电力支持。
通过以上介绍，我们对ATX电源的工作原理有了更深入的了解，它的稳定性和安全性对计算机设备的正常运行起着至关重要的作用。
希望本文对大家有所帮助，谢谢阅读！。
电脑ATX开关电源工作原理与维修技巧
电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。
自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。
可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。
T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。
一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。
别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障A TX开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。
2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM 比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。
其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑A TX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。
(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。
电脑ATX开关电源工作原理与维修技巧
电脑ATX开关电源工作原理与维修技巧电脑ATX开关电源是计算机系统中的重要组件，其主要功能是将交流电转换为适用于计算机硬件的直流电。
它不仅为计算机提供稳定可靠的电源，还具有过载保护和防短路功能，以确保计算机系统的安全运行。
本文将详细介绍ATX开关电源的工作原理和一些常见的维修技巧。
一、ATX开关电源的工作原理1.转换器电路ATX开关电源使用了一种称为“开关电源转换器”的电路结构。
其主要由输入滤波器、整流器、电流限制器、输出滤波器、稳压器和开关元件（通常为MOSFET）等组成。
当电源接通后，交流电经过输入滤波器滤除杂波，然后经过整流器将交流电转换为直流电，并经过电流限制器控制输出电流。
接下来，直流电经过输出滤波器进行滤波处理，然后通过稳压器进行稳压，最后由开关元件来控制电源的开关状态。
2.反馈机制开关电源还采用了一种称为“反馈机制”的控制方式。
在电路中，有一个反馈电路负责检测输出电压的变化并将其反馈到控制电路中。
控制电路通过与反馈信号进行比较来判断输出电压是否符合设定值，并根据判断结果来控制开关电源的开关状态，以达到对输出电压的稳定控制。
3.保护功能ATX开关电源还具有多种保护功能，以确保计算机系统的安全运行。
其中包括短路保护、过载保护、过压保护和欠压保护等。
短路保护可以在输出端短路时自动切断电源，以避免电源损坏。
过载保护可以在电源输出超过额定负载时自动切断电源，以保护电源和计算机硬件。
过压保护可以在输出电压超过设定值时自动切断电源，防止电压过高对硬件造成损害。
欠压保护则可以在输出电压低于设定值时自动切断电源，以避免电压过低导致计算机功能异常。
二、ATX开关电源的维修技巧1.检查电源线路当电脑无法启动或无法正常工作时，首先应检查电源线路是否正常连接。
确保电源线插头牢固连接在电源和电源插座上，并检查电源线是否有损坏。
2.检查输入电压ATX开关电源一般支持输入电压范围为100V-240V，但在实际使用中，输入电压可能有波动。
ATX开关电源工作原理浅析
ATX开关电源工作原理浅析ATX开关电源是一种高频开关电源，用于将交流电转换为直流电，以供计算机及其他电子设备使用。
它是计算机系统中重要的组成部分，起到稳定供电、保护设备以及提供各种电源信号等作用。
本文将对ATX开关电源的工作原理进行浅析。
首先，我们来看看ATX开关电源的输入部分。
输入部分主要由整流、滤波和功率因素校正等电路组成。
当交流电经过输入电路后，首先会经过整流电路，即变压器与整流桥等元件将交流电转换为直流电。
接着，直流电会通过滤波电路，利用电容器等元件来滤除输出波形中的高频噪声及其他杂散信号。
最后，功率因素校正电路会核对电源输入输出之间的功率因素，确保电流和电压之间的相位关系一致，提高电源的效能。
接下来，我们来看看ATX开关电源的输出部分。
输出部分主要由变压器、稳压电路和过载保护等电路组成。
首先，输出电压经过变压器，使其电压水平适应计算机系统的要求。
然后，输出电压经过稳压电路，稳定电压波形，保证输出电压符合标准，以供计算机系统中的各个组件使用。
此外，开关电源还配备了过载保护电路，确保在使用过程中不会因过载而损坏电脑系统。
值得一提的是，ATX开关电源采用了集成电路技术，包括开关管、控制芯片、反馈电路等，以实现开关动作和电源的控制。
开关管控制开关电源的输入和输出，根据需要开关，使交流电从主电源途径流向电路或调整输出的电压大小。
控制芯片负责监测电源的工作状态和保护电路。
反馈电路则监测输出电压和电流的情况，并通过反馈信息来调整开关管的工作状态，以保证输出电压和电流的稳定性。
总的来说，ATX开关电源通过整流、滤波和功率因素校正等电路将交流电转换为直流电，并通过变压器、稳压电路和过载保护等电路将输出电压稳定并符合计算机系统的要求。
它利用集成电路技术实现对电源输入输出的控制和监测，以保证电源的安全和稳定性。
ATX开关电源的工作原理复杂而精巧，高效而可靠，为计算机及其他电子设备提供了可靠稳定的电源。
ATX开关电源的工作原理和检修方法
ATX开关电源的工作原理和检修方法ATX开关电源是一种常见的电子设备电源，广泛应用于计算机、通信设备和家用电器等领域。
该类电源采用开关电源技术，具有高效率、小体积、轻重量和稳定性好等特点。
本文将介绍ATX开关电源的工作原理和检修方法。
一、工作原理：1.输入滤波：主要是通过对电源输入端的电压进行滤波，去除电源中的杂波和谐波，确保后续电路正常工作。
2.整流滤波：将滤波完的交流电压转换为直流电压。
一般采用整流桥电路进行整流，然后通过电容对电流进行滤波，减小输出纹波。
3.变压器变换：将得到的电压进行降压、升压等变换。
变压器的工作原理是利用线圈间的磁感应现象，使电能进行变换。
4.稳压调整：根据负载和输入电压的变化，对输出电压进行稳压调整。
通常采用反馈控制方式实现，即通过对输出电压进行检测和对比，调整开关管的导通和关断。
5.开关管的控制：根据反馈电压对比结果，通过控制开关管的导通和关断来调整输出电压。
开关管主要有MOS管、IGBT管和二极管等。
6.输出滤波：将开关电源输出的脉冲电压转换为稳定的直流电压。
通过电容对电压进行滤波，减小输出纹波。
二、检修方法：1.检查电源线路：检查电源线路是否有断线、短路、接触不良等情况。
确保电源线路正常连接，没有松动。
2.检查电源开关：检查电源开关是否正常工作。
打开电源开关后，检查是否有电流流过。
3.检查输入电压：检查输入电压是否符合电源的额定要求。
过高或过低的输入电压都可能导致电源工作异常。
4.检查电源风扇：检查电源风扇是否正常工作，是否有异响。
风扇异常可能导致电源温度过高，造成损坏。
5.检查电源模块：对电源模块进行检查，包括电容、电阻、二极管等元器件。
看是否有松动、烧毁、短路等情况。
6.检查过载保护：在负载端加大负载，观察电源是否能正常工作。
如果电源在超出额定负载后不能正常工作，可能是过载保护功能失效。
7.检查输出电压：使用多用电表测量输出电压是否符合要求。
如果输出电压过高或过低，可能是稳压电路故障。
ATX工作原理
ATX工作原理引言概述：ATX是一种常见的电源规格，广泛应用于个人电脑和其他电子设备中。
了解ATX的工作原理对于理解电脑硬件和故障排除至关重要。
本文将详细介绍ATX工作原理的五个部份。
一、电源输入1.1 交流电输入：ATX电源通过电源插座接收交流电，通常为110V或者220V。
交流电输入经过整流器将其转换为直流电。
1.2 整流器：ATX电源中的整流器是一个重要的组件。
它将交流电转换为直流电，以供电脑内部的其他电子元件使用。
1.3 滤波器：滤波器用于去除电源输入中的噪声和干扰。
它确保电源输出的稳定性和纯净性。
二、电源转换2.1 电源开关：ATX电源上的电源开关用于控制电源的开关状态，使其可以启动或者关闭电脑系统。
2.2 电源管理芯片：ATX电源中的电源管理芯片负责监测电源状态和控制电源的输出。
它确保电源在系统需要时提供适当的电力，并在系统关闭时进行适当的断电。
2.3 电源输出：ATX电源通过多个电源路线向电脑的不同组件提供电力，如主板、硬盘、显卡等。
这些电源路线提供不同的电压和电流，以满足各个组件的需求。
三、保护机制3.1 过载保护：ATX电源具有过载保护功能，当电脑系统需要的电力超过电源的额定功率时，电源会自动关闭以防止损坏。
3.2 过电流保护：过电流保护机制可以防止电源输出过大的电流，以保护电脑内部的电子元件免受伤害。
3.3 过热保护：ATX电源还具有过热保护功能，当电源温度过高时，它会自动关闭以防止过热引起火灾或者其他安全问题。
四、电源控制4.1 电源控制信号：ATX电源通过主板上的电源控制信号进行通信。
这些信号包括启动信号、睡眠信号和断电信号等，用于控制电源的开关状态和电力输出。
4.2 电源状态指示灯：ATX电源上通常有一个指示灯，用于显示电源的工作状态。
例如，当电源正常工作时，指示灯会亮起，当电源关闭或者故障时，指示灯会熄灭。
4.3 电源管理：ATX电源还支持电源管理功能，可以通过操作系统或者BIOS 设置来控制电源的功耗和休眠模式等。
atx电源原理
atx电源原理ATX电源是计算机硬件中不可或缺的组成部分，它的主要作用是将输入的交流电转换为稳定的直流电，为计算机各部件提供所需的电压。
本文将详细介绍ATX电源的工作原理、主要组成部分及其功能、输出电压与负载的关系，以及转换效率与散热设计等方面的内容，并为大家在选购和使用ATX电源时提供一些建议。
一、ATX电源简介ATX电源，全称Advanced Technology eXtended，是一种针对个人电脑及其周边设备的电源标准。
它起源于1995年，由英特尔（Intel）推出，旨在提高电源的可靠性和兼容性。
目前，ATX电源已成为计算机行业的主流电源标准。
二、ATX电源工作原理ATX电源的工作原理主要包括输入滤波、整流、变换、输出滤波和稳压等环节。
输入滤波器用于去除电源输入端的干扰信号，整流器将交流电转换为直流电。
然后，变换器将直流电转换为所需的电压，输出滤波器进一步平滑电压波形，最后通过稳压器为负载提供稳定的电压。
三、主要组成部分及其功能1.输入滤波器：去除电源输入端的干扰信号，如电磁干扰（EMI）和射频干扰（RFI）。
2.整流器：将交流电转换为直流电，通常采用桥式整流电路。
3.变换器：将直流电转换为所需的电压，采用开关式变换器，如Buck、Boost和Buck-Boost等拓扑结构。
4.输出滤波器：平滑输出电压波形，降低输出电压的噪声和波动。
5.稳压器：为负载提供稳定的电压，常见的稳压器有线性稳压器和开关稳压器。
四、输出电压与负载的关系ATX电源的输出电压与负载的关系密切，负载越大，输出电压越低。
为了保证负载电压的稳定性，ATX电源采用了恒压（CV）和恒流（CC）两种控制方式。
恒压方式适用于稳压器输出电压要求较高的场合，而恒流方式适用于稳压器输出电压要求较低的场合。
五、转换效率与散热设计ATX电源的转换效率是指输出功率与输入功率之比，较高的转换效率有助于降低能耗和减少散热问题。
为了提高转换效率，ATX电源采用了如同步整流、软开关等技术。
ATX开关电源电路原理分析
ATX开关电源电路原理分析发布日期：2009/9/6 20:48:51 来源：作者：点击：782ATX的电源通常采用脉宽调制式开关稳压电源，这种电源具有功耗小、转换效率高、工作可靠、保护完善和稳压范围宽等特点，该电路主要由输入滤波电路、逆变器、脉宽调制电路、保护电路和输出电路等部分组成。
ATX的电源通常采用脉宽调制式开关稳压电源，这种电源具有功耗小、转换效率高、工作可靠、保护完善和稳压范围宽等特点，该电路主要由输入滤波电路、逆变器、脉宽调制电路、保护电路和输出电路等部分组成。
（1）输入滤波电路包括输入滤波器、整流器和平滑滤波电路。
输入滤波器位于电源电路输入端，由滤波电容、电感组成π型滤波电路，用于滤去交流输入电压中的高频杂波成分，防止电网中的高频干扰窜入电源，同时抑制开关电源对电网的影响。
整流器采用桥式整流二极管，用于将输入的交流电压整流成直流电压，供逆变器进行DC/DC变换。
平滑滤波电路将整流出来的脉动直流电压变成平滑的直流电压，并抑制高频干扰。
（2）逆变器是一个由开关晶体管、变压器及电阻、电容等组成的自激反馈式振荡电路，其作用是将不稳定的直流电压变换成高频脉冲电压。
在该电路中，当直流电压加到开关晶体管上时，开关晶体管在PWM控制器的控制下不断地导通和截止，在变压器初级绕组中产生出高频脉冲，经变压器耦合送到输出回路。
（3）脉宽调制电路是一个利用误差电压控制输出脉冲宽度的反馈电路。
该电路通过检测输出电压的变化产生一个误差电压，并将该误差电压反馈到逆变器去控制开关晶体管的导通时间，以改变输出脉冲的宽度，从而维持输出电压的稳定。
脉宽调制电路通常由光耦合器和PWM控制器组成。
光耦合器将输出电路中取出的误差电压反馈到PWM控制器，再由PWM控制器控制开关晶体管的导通与关断。
当输出电压升高时，反馈到PWM控制器的电流增大，PWM控制器使开关晶体管的导通时间缩短，也就是使输出脉冲的宽度变窄，从而导致输出电压下降，维持了输出电压的稳定。
ATX电源工作原理信号分析及维修思路
ATX微机开关电源、电路图一、ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。
交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。
R2和R3为隔离平衡电阻，在电路中对C5和C6起平均分配电压作用，且在关机后，与地形成回路，快速泄放C5、C6上储存的电荷，从而避免电击。
2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。
当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。
3、辅助电源电路整流器输出的＋300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。
Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50、C04整流滤波后，一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。
电脑ATX开关电源工作原理与维修技巧
电脑ATX开关电源工作原理与维修技巧一、工作原理ATX电源是电脑中常见的一种开关电源，其主要功能是将交流电转换为直流电提供给电脑使用，同时还能为电脑提供一定的保护功能。
ATX电源的电路主要由输入滤波、PWM控制器、变压器、输出整流滤波等部分组成。
用户将交流电连接到电源的输入端口，电源对该电压进行滤波和整流，然后将动态变化的直流电转换为需要的电压。
处理完这些步骤后，ATX电源通过IDE 和CPU的连接口向电脑提供直流电。
二、维修技巧ATX电源在工作中经常会出现一些故障，比如电源开不了、电源释放的蜂鸣声等。
下面是一些常见的维修技巧：1. 接触不良有时电源无法正常开启的原因是接触松动。
此时，需要检查电源与连接电缆之间的接触情况。
可能需要拆开电源，清除接触处的灰尘、腐蚀物，并确保金属部件间有充分的接触。
2. 故障元件电源的故障元件很少，其中最常见的是变压器和电容。
如果在检查接触不良后没有发现问题，则需要拆开电源检查电容器和变压器是否出现短路或损坏现象。
如果出现了这些问题，需要更换故障元件。
3. 清洁维护ATX电源的内部很容易收集灰尘，这可能会导致散热效果不佳。
因此，需要经常用吸尘器或者零尘布进行清洁维护，以保证电源正常工作。
4. 鉴定电源工作状态当电源发生故障时，需要进行分析诊断。
比如有些电源的状态显示器可以通过颜色变化或灯光来标示电源的状态。
所以需要对电源的指示灯状态进行鉴定，以及排除可能的错误。
三、如何安全地维修电源当维修电源时，需要采取一些安全措施，以防止电源的高电压对用户造成损伤。
下面是一些值得注意的地方：1. 关闭电源在拆解电源之前，需要确保电源已经完全关闭，以避免因为误操作而受伤。
2. 避免静电静电可能会损坏电源中的电路件，因此需要穿戴相应的防静电设备，同时也要保持工作区域的干燥，减少静电产生。
3. 注意高高压电容器当要处理电源中的电容器时，需要特别小心。
在处理时，需要先通过一个电阻将电容器引线连接在同一个地方，然后才能进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ATX开关电源工作原理浅析由于ATX开关电源品牌繁多，电路各有千秋，但基本原理还是一致的，大同小异。
只要弄明白其中的一种，就可触类旁通，举一反三，使问题迎刃而解。
ATX开关电源整机电路，由220V交流输入回路、整流滤波电路、PWM脉宽调制控制电路、推挽驱动电路、半桥开关变换电路、辅助开关电源、PS-ON和PW-OK产生电路、+3.3V电压稳压控制电路、多路直流输出电路和稳压保护电路组成。
如图所示。
一、220V 交流输入电路220V交流输入电路主要包括保护电路和抗干扰电路。
保护电路由F1、NTCR1、Z1、Z2组成，主要起到过流、过压保护和限流作用；抗干扰电路由C1、C4、R1、扼流圈T1、差模扼流圈T5组成，主要对由电网进入的干扰信号和由开关电源返出的干扰信号进行抑制。
共模高压瓷片滤波电容C2、C3通过中点接地，消除静电干扰。
二、整流滤波电路整流滤波电路由整流二极管D21~D24、高压滤波电容C5、C6组成。
220V交流电经整流滤波后，为辅助开关电源和半桥开关变换电路，提供波纹较小的300V左右的直流电压。
R2、R3为均压电阻。
T为PFC功率因数校正线圈，用于提高电能利用率。
三、辅助开关电源辅助开关电源为变压器耦合、并联型开关电路。
只要一上电，它就开始工作。
分析如下：从整流滤波电路引来的300V左右直流电压，一路经R55、R56至开关管Q12基极，另一路经T6开关变压器初级绕组加到Q12集电极，使Q12导通。
开关管Q12导通后，其集电极电流在T6初级绕组上产生上正下负的感应电动势，正反馈绕组也相应产生上正下负的感应电动势。
于是，T6反馈绕组的感应电动势通过反馈支路C3、R56加到Q12的基极，使其迅速饱和导通。
在开关管Q12饱和导通期间，T6次级绕组所接的整流滤波电路因感应电动势反相而截止，电能以磁能的方式存储在绕组内。
同时，T6正反馈绕组的感应电压，通过R56、Q12的be结对电容C31（图中错标为C3）充电。
随着C3充电过程的不断进行，其两端电位差升高，流经Q12基极电流不断减小，使Q12退出饱和状态，其内阻不断加大，导致集电极电流进一步下降，从而使T6各绕组的感应电动势反相（上负下正），正反馈绕组负的脉冲电压与定时电容C31所充电压叠加，经R56加至Q12基极，使其迅速截止。
同时，正反馈绕组通过D28给C19充电，C19负端得负电位，通过ZD2使Q12基极被箝位在比C19负电位高约9V的负电位上。
C19充电结束后，又通过R57放电，把电能以热能的方式释放出去。
在开关管Q12截止期间，C3的充电电压经T6反馈绕组、Q12的be结、R56形成放电回路，以便为下一个正反馈电压脉冲提供通道，保证开关管Q12能够再次进入饱和导通状态。
随着C19放电电流的不断减小，Q12基极电位不断上升，当上升到Q12的be结开启电压时，Q12再次导通，进入了自激振荡状态。
电路中的D31、C32和R58构成反峰电压吸收电路，以保护开关管的安全。
当Q12由饱和转向截止时，T6次级绕组的感应电动势反相，存储在绕组中的磁能转化为电能，经D28、D30整流输出。
其中D30整流输出电压供给脉宽调制控制TL494的12脚电源端和驱动电路，作为IC1的启动电压和驱动电路的工作电压。
TL494启动后，14脚输出稳定的+5V基准电压，供给外围电路、过压保护电路、PS-ON和PW-OK电路。
D28整流滤波电压经IC3三端稳压，输出+5VSB，并为PS-ON 电路提供停机高电平，为PW-OK电路提供比较电压。
+5VSB 供给ATX主板内的网络通信接、电源监控管理电路、系统时钟等芯片，在正常关机后仍保持工作。
四、PWM脉宽调制控制电路、PS-ON控制电路和PW-OK产生电路1、PWM脉宽调制控制电路和驱动电路主要由IC1 集成电路TL494及周围元件组成。
1脚为误差放大器I的同相端，由电源输出电压+12V、+5V的反馈电阻R25、R26与R20、R21的并联电阻分压后送入1脚，用于自动稳压控制。
2脚为误差放大器I的反相端，由14脚输出5V基准电压经R24、R19分压，得到约4V的电压输入2脚，在IC内与1脚电压进行比较。
3脚为误差放大器I的输出引出端，外接C10（图中错标为C1）和R18组成的校正网络，防止自激的产生。
4脚为死区控制端，改变4脚电压，可改变死区时间。
4脚为高电平时，封锁8、11脚的调制脉冲输出，使驱动电路、半桥开关变换电路停振而无输出；4脚为低电平时，允许8、11脚输出脉宽调制信号。
由于13脚接5V基准电压，脉宽调制为并联推挽式输出，8、11脚输出相位差180度的脉宽调制信号，频率由5、6脚外接的阻容元件决定。
同时，4脚电压从0~5V 变化时，死区时间成比例增大，因此，利用此功能，4脚又被设置成开关电源输出电压过压保护端。
5脚外接定时电容C11，6脚外接定时电阻R16，其RC值决定TL494输出脉冲的频率。
7脚为接地端。
8、11脚为两路输出放大管的集电极，其输出脉冲送入驱动电路的Q3、Q4基极。
Q3、Q4以推挽方式工作，它们集电极所接T2初级绕组产生的激励振荡电流，使T2次绕组产生感应电动势，推动半桥开关变换器的两只开关管工作。
驱动管Q3、Q4发射极所接的D7、D8和C11用于抬高Q3、Q4发射极电平，使Q3、Q4基极在低电平脉冲时就可靠截止。
C22使驱动脉冲送入零电位。
D5、D6和R13、R14为Q3、Q4的保护二极管和基极电阻。
9、10脚为IC内两路放大器的发射极，接地。
12脚为电源输入端，范围较宽，允许输入8~40V的电压，因此，由辅助电源D30整流、C21滤波得到的约10V电压无需稳压，直接为12脚提供启动电压。
开关电源启动稳定后，12V电压经D、R46、D14、D15向12脚供电。
由于D30整流输出电压低于12V，D30截止，启动电压退出电路。
13脚为输出控制端，接地时为并联单端输出方式，接14脚5V时为推挽输出方式。
14脚为+5V基准电压端，输出电流可达10毫安。
15、16脚为误差放大器II的反相端和同相端，由于15脚接5V基准电压，16脚接地，误差放大器II输出低电平，对脉宽控制不产生作用。
2、PS-ON控制电路PS-ON控制电路主要控制TL494的4脚死区电压，由Q10、Q11（图中错标为Q1）等元件组成。
待机时，主板电源管理控制电路的电子开关断开，由辅助电源的IC3输出的+5VSB，一路送往主板，另一路经R23、R31使Q10导通，低电位又通过Q10的ec结、R36，使Q11导通，TL494的14脚5V电压经Q11的ec结，送入TL494的4脚，使4脚呈高电平，封锁8、11脚无调制脉冲输出。
当受控启动后，主板上的电源管理控制电路中的电子开关接地，PS-ON端为低电平，Q10、Q11截止，供给TL494的4脚高电平被截断，4脚电压被R17下拉成低电平，允许8、11脚输出相位差180度的脉宽调制脉冲，控制Q3、Q4工作，在T2驱动绕组中产生激励振荡电流，次级的感应电动势推动半桥开关变换电路工作，输出各路电压。
R15、C15用于开机瞬间使TL494的4脚出现高电平，封锁8、11脚无调制脉冲输出。
随着C15的充电，TL494的4脚由PS-ON信号控制。
3、PW-OK产生电路PW-OK产生电路由IC2电压比较器LM393及周围元件组成。
待机时，由辅助电源IC3的+5VSB经R23输出的高电平，通过R37送入LM393的6脚电压比较器II的反相端，大于5脚同相端的固定电压比，7脚低电位，经R40使3脚电压比较器I的同相端输入低电位，小于2脚反相端的固定电压比，1脚呈低电位，PW-OK向主机送出零电平的电源自控信号而处于待命休闲状态。
受控启动后，PS-ON控制端呈低电平，经R37使LM393的6脚电压比较器II的反相端为低电平，小于5脚同相端的固定电压比，7脚高电位，经R40使3脚电压比较器I的同相端为高电位，大于2脚反相端的固定电压比，1脚呈高电位，向主机送出PW-OK高电平的电源自控信号。
这样，在开关电源输出稳定后，PW-OK端经几百毫秒的延迟由低电平起跳到高电平，主机检测到PW-OK信号后启动系统。
若突然停电或关机时，开关电源的+5V输出电压必然下跌，经R42、R41使LM393电压比较器I的3脚同相端电位下降，当3脚电位小于2脚的固定电压比时，LM393的1脚立即从高电平跳变到低电平，比开关电源+5V提前几百毫秒通知主机，在断电前自动关闭，防止因工作错误及突然停电时，硬盘磁头来不及移至着陆区而划伤盘片。
五、半桥式开关变换电路半桥式开关变换电路的开关管Q1、Q2串接在+300V的整流电压回路中。
驱支变压器T2的两组次级绕组按不同的时序输出正脉冲。
当T2的上部次级绕组输出正脉冲时，经过D3、R7、C9、R6使Q1导通，C5上的电压经Q1的ce结、T2的互感绕组、T3功率变压器的初级绕组、C7，回到两只高压滤波电容的中点。
当T2的上部次级绕组输出的正脉冲下降到阈值时，Q1截止。
经过死区时间后，T2的另一次级绕组输出正脉冲，经过D4、R11、C10、R10使Q2导通，C6上的电压经C7、T3功率变压器的初级绕组、T2的互感绕组、Q2的ce结放电，当T2的另一次级绕组输出的正脉冲下降到阈值时，Q2截止。
这样，Q1、Q2轮流导通截止，在T3功率变压器的初级绕组上形成了交变的准矩形波，经T3功率变压器的次级各绕组整流滤波后，得到各路直流电压输出。
电路中的D1、D2为快恢复阻尼二极管。
C8、R4为尖峰脉冲吸收电路，用于减少Q1、Q2的开关损耗。
C7为耦合电容，用于防止T3磁饱和。
C9、C10用于正脉冲到来时，使开关管迅速导通。
D3、D4用于正脉冲减小到阈值时，开关管迅速截止。
R7、R11为开关管截止期间，电容C9、C10放电吸收电阻。
R5、R10为和R8、R12为开关管的基极电阻和偏置电阻。
六、多路直流输出电路T3次级各绕组输出的准矩形波，经半桥整流和各线圈、电容滤波后，得到波纹较小的+3.3V、±5V、±12V直流电压。
由于各路直流电压具有电压低、电流大的特点，通常用低内阻的肖特基二极管作半桥整流，用低内阻的电解电容进行滤波，以避免过大的损耗。
在各路直流电压的输出端都接有负载电阻，再加上比较完善保护电路，使ATX开关电源可以脱机工作。
七、自动稳压电路自动稳压电路主要由+12V、+5V反馈电阻R25、R26和TL494的1脚外接电阻R20、R21以及TL494内部的误差放大器I组成。
当+12V、+5V因某种原因升高时，通过反馈电阻R25、R26使TL494的1脚取样电压升高，当此电压超过4V时，TL494内部的误差放大器I输出高电平，通过IC内部比较器控制输出脉宽减小，使输出电压下降，达到稳压的目的。
