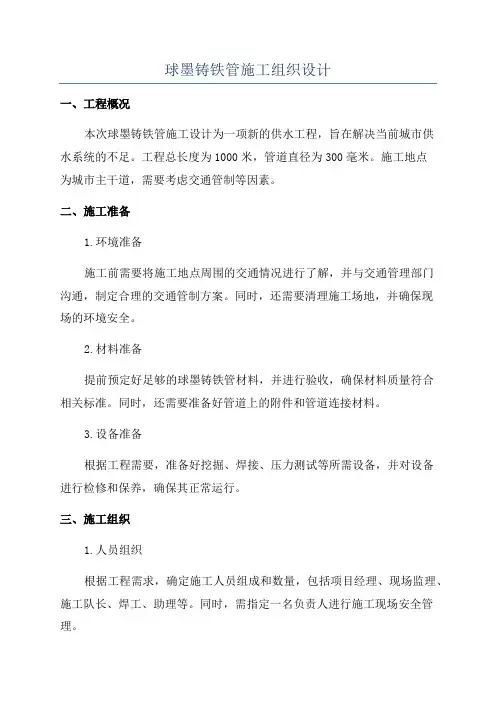

球墨铸铁管道施工组织设计

球墨铸铁管道施工方案

一、工程概况

郑州市马头岗污水处理厂二期工程位于郑州市马头岗污水处理厂东侧、贾鲁河南岸。本工程由郑州市污水净化有限公司兴建，天津市市政工程设计研究院设计，湖北中南市政工程监理有限公司监理，河南工程水文地质勘察院勘察。

本工程共设一个标段，施工范围包括污泥浓缩机房、混合、剩余污泥池、污泥脱水机房、厂区电缆沟、土方平衡、工艺管线、超越管线、污水管线、给水管线、中水管线、污泥管线、空气管线、加氯管线、加药管线等，其中球墨铸铁管道数量详见表1。

表1 主要工程量表

1、依据马头岗污水处理厂二期工程管网招标文件的要求；

2、依据马头岗污水处理厂二期工程管网工程的设计图纸；

3、《给排水管道工程施工及验收规范》（GB50268-2008）；

4、《给排水构筑物施工及验收技术规范》（GB50141-2008）；

5、《工程测量规范》（GB50026-93）；

6、《水及燃气管道用球墨铸铁管、管件和附件》（GB/T13295-2008）

三、主要施工技术方法

1、施工工艺流程

施工准备→定位放线→管沟开挖→基础施工→管道安装→砌检查井、阀门井→水压试验→管沟回填→管沟压实。

2、施工准备

熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整理，并绘制测量图。

3、定位放线

1）组织测量技术人员按建设单位提供的测量控制点进行复测，复核无误后建立工程测量控制网，对工程进行点面相结合的测量控制。

2）进行施工放样测量，定出管道中线及检查井位置并定出水准点作为整个工程的控制点。每次测量均要闭合，严格控制闭合误差。

3）管道放线依据桩号与中心线相对位置距离定位。

4、管道进场及堆放

1）球墨铸铁管在吊装、运输过程中应小心轻放，保护成品。管道堆放场地应平整、宽敞，并就开挖的沟槽依次堆放，尽量减少二次搬运。

2）球墨铸铁管管道及管件的规格、尺寸公差、性能应符合国家有关标准规定和设计要求，进入施工现场的时由项目部材料人员和施工员检查其外观质量。

3）球墨铸铁管管节及管件表面不得有裂纹，不得有妨碍使用的凹凸不平的缺陷。承口的内工作面和插口的外工作面应光滑、轮廓清晰，不得有影响接口密封性的缺陷。

5、沟槽开挖

1）根据原厂区厂坪情况，开挖深度均在5米以内，边坡附近需要堆置开挖土方，选择开挖的坡度为0.75。

2）沟槽开挖前应要求各有关管线部门提供地下管线情况，尤其是与一期管线碰头时，应原厂区管线，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。

3）施工时在人行道边设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。在基坑开挖时须在沟槽外两侧筑小土堤截水，以防地表水倒灌入施工沟槽内。

6、基础施工

1）在软土地段或沼泽处，应先清除淤泥及杂填土，换填砂砾石至管道基础底标高，然后再进行管道施工。当管道及检查井基础坐落在回填土层时，回填土层的压实度必须≧93%。当满足不了以上条件时，必须进行地基处理。

2）测量中心轴线，标高，并放出基础边线。在沟底设置水平小木桩，桩顶标高为管道基础的标高。

3）当管道DN≤700mm时，做150mm砂基础，当DN≥800时，做200mm 砂基础。

7、管道安装

1）布管将检查并疏通好的管子沿沟布开摆好，其承口应对着水流方向，插口应顺着水流方向。

2）下管前，须清除承口内部的油污、飞刺、铸砂及凹凸不平的铸瘤。管节及管件承口的内工作面，插口的外工作面应修整光滑，不应有沟槽、凸脊缺陷，有裂纹的管节及管件不得使用。要清理管坑内杂物，基础要清洁干净，然后在平基上弹放管道中线，复核平基面标高。

3）下管时应将管道排好，然后对线校正，严格控制中线和标高，对中方法采用中心线法和边线法。

4）干管接口选用防腐蚀的氯丁橡胶圈柔性接口，橡胶圈的质量、性能、细部尺寸应符合国家有关球墨铸铁管及管件标准的规定，橡胶圈应有管道厂家配套供应，外观应光滑平整，不得有裂缝、破损、气孔、重皮等缺陷，每个橡胶圈的接头不得超过2个。

5）橡胶圈安装经检验合格后，方可进行管道安装，将装上橡胶圈的插口用拉链等机械拉入承口，推入深度应达到标记环，并复查与其相邻已安好的第一至第二个接口推入深度。

6）铸铁管、钢管、熟料管之间采用法兰接口，埋地法兰需特殊处理。承口与插口法兰压盖的轴线应相重合，螺栓安装方向应一致，用扭矩扳手均匀、对称地紧固。

7）管道稳定后应再复核一次管道高程，符合设计标高后方可进行下一工序。

8、质量标准

1）管道安装时，表面必须顺直，接口平顺，符合设计管道高程。连接后管节间平顺，接口无突起、突弯、轴向位移现象。

2）管底不得倒流水，缝宽应均匀，管道内不得有泥土、砖石、砂浆、木块等杂物。管材不得有裂缝、破损。

3）管线沿曲线安装时，接口的允许转角应符合下表的规定：

表2 管道允许转交表

4

变形、开裂，插口推入深度应符合要求。法兰口连接时，插口与承口法兰压盖的纵向轴线一致，连接螺栓终拧扭矩应符合设计或产品使用说明要求。接口连接后，连接部位及连接件应无变形、破损。法兰接口的压兰、螺栓和螺母等连接件应规格型号一致，采用钢制螺栓和螺母时，防腐处理应符合设计要求。

5）橡胶圈安装位置应准确，不能扭曲，外露，沿圆周各点应与承口端面等距，其允许偏差应为±3mm。

6）接口的环向间隙应均匀，承插口间的纵向间隙不应小于3mm。

7）管道铺设应符合下表要求：

表3管道基础的允许偏差
