数字电路逻辑符号大全

基本逻辑门电路符号

基本逻辑门电路符号1、与逻辑(AND Logic)与逻辑又叫做逻辑乘，下面通过开关的工作状况加以说明与逻辑的运算。

从上图可以看出，当开关有一个断开时，灯泡处于灭的状况，仅当两个开关同时合上时，灯泡才会亮。

于是我们可以将与逻辑的关系速记为：“有0出0,全1出1”。

图(b)列出了两个开关的所有组合，以及与灯泡状况的情况，我们用0表示开关处于断开状况，1表示开关处于合上的状况；同时灯泡的状况用0表示灭，用1表示亮。

图(c)给出了与逻辑门电路符号,该符号表示了两个输入的逻辑关系，&在英文中是AND的速写，如果开关有三个则符号的左边再加上一道线就行了。

逻辑与的关系还可以用表达式的形式表示为:F=A·B上式在不造成误解的情况下可简写为：F=AB。

2、或逻辑(OR Logic)上图(a)为一并联直流电路，当两只开关都处于断开时，其灯泡不会亮；当A,B两个开关中有一个或两个一起合上时，其灯泡就会亮。

如开关合上的状况用1表示，开关断开的状况用0表示；灯泡的状况亮时用1表示，不亮时用0表示，则可列出图(b)所示的真值表。

这种逻辑关系就是通常讲的“或逻辑”，从表中可看出，只要输入A,B两个中有一个为1，则输出为1，否则为0。

所以或逻辑可速记为：“有1出1，全0出0”。

上图(c)为或逻辑门电路符号，后面通常用该符号来表示或逻辑，其方块中的“≥1”表示输入中有一个及一个以上的1，输出就为1。

逻辑或的表示式为：F=A+B3、非逻辑(NOT Logic)非逻辑又常称为反相运算(Inverters)。

下图(a)所示的电路实现的逻辑功能就是非运算的功能，从图上可以看出当开关A合上时，灯泡反而灭；当开关断开时，灯泡才会亮，故其输出F的状况与输入A的状相反。

非运算的逻辑表达式为图(c)给出了非逻辑门电路符号。

>复合逻辑运算在数字系统中，除了与运算、或运算、非运算之外，常常使用的逻辑运算还有一些是通过这三种运算派生出来的运算，这种运算通常称为复合运算，常见的复合运算有：与非、或非、与或非、同或及异或等。

3种基本逻辑门的符号和逻辑关系

3种基本逻辑门的符号和逻辑关系3种基本逻辑门的符号和逻辑关系1. 介绍逻辑门是数字电子电路的基本组成部分，用于执行逻辑运算。

其中最基本的逻辑门包括与门（AND gate）、或门（OR gate）和非门（NOT gate）。

这三种逻辑门分别代表了逻辑运算中的与、或和非关系。

在数字电子电路中，它们被用来执行布尔逻辑运算，控制电子设备的行为。

下面将对这三种基本逻辑门的符号和逻辑关系进行全面评估。

2. 与门（AND gate）与门是最基本的逻辑门之一，它具有两个输入和一个输出。

当且仅当两个输入同时为“1”时，输出才为“1”。

其符号为“∧”，表示逻辑与的关系。

在逻辑电路图中，与门通常用直线和一个弧线组成的图形来表示。

与门的逻辑关系体现了“两者都”的概念，它在逻辑系统中扮演着至关重要的角色。

3. 或门（OR gate）或门也是一种基本的逻辑门，它同样具有两个输入和一个输出。

与门不同的是，或门的输出在任何一个输入为“1”时就为“1”。

其符号为“∨”，表示逻辑或的关系。

在逻辑电路图中，或门通常用一个弧线和一个直线组成的图形来表示。

或门的逻辑关系体现了“其中之一”的概念，它也在逻辑系统中扮演着重要的角色。

4. 非门（NOT gate）非门是最简单的逻辑门，只有一个输入和一个输出。

它的作用是将输入取反，即当输入为“1”时，输出为“0”；当输入为“0”时，输出为“1”。

其符号为“¬”，表示逻辑非的关系。

在逻辑电路图中，非门通常用一个小圆圈来表示。

非门的逻辑关系体现了“相反的”概念，它在逻辑运算中起着至关重要的作用。

5. 总结以上就是对3种基本逻辑门的符号和逻辑关系的全面评估。

与门体现了“两者都”的关系，或门体现了“其中之一”的关系，非门体现了“相反的”关系。

它们在数字电子电路中扮演着不可或缺的角色，通过它们的组合可以实现各种复杂的逻辑运算。

这三种逻辑门的符号和逻辑关系对于理解数字电子电路和逻辑运算有着重要的意义。

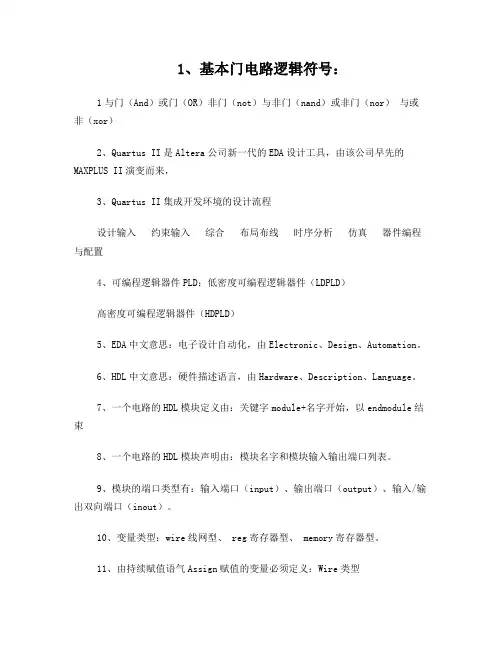

基本门电路逻辑符号

1、基本门电路逻辑符号：1与门（And）或门（OR）非门（not）与非门（nand）或非门（nor）与或非（xor）2、Quartus II是Altera公司新一代的EDA设计工具，由该公司早先的MAXPLUS II演变而来，3、Quartus II集成开发环境的设计流程设计输入约束输入综合布局布线时序分析仿真器件编程与配置4、可编程逻辑器件PLD：低密度可编程逻辑器件（LDPLD）高密度可编程逻辑器件（HDPLD）5、EDA中文意思：电子设计自动化，由Electronic、Design、Automation。

6、HDL中文意思：硬件描述语言，由Hardware、Description、Language。

7、一个电路的HDL模块定义由：关键字module+名字开始，以endmodule结束8、一个电路的HDL模块声明由：模块名字和模块输入输出端口列表。

9、模块的端口类型有：输入端口（input）、输出端口（output）、输入/输出双向端口（inout）。

10、变量类型：wire线网型、 reg寄存器型、 memory寄存器型。

11、由持续赋值语气Assign赋值的变量必须定义：Wire类型12、在Always过程语句中被赋值变量必须定义为：reg类型13、在模块的端口声明部分如何说明总线型多位信号的位宽。

Wire[7:0] data；//说明一个8位数据总线data为wire型；Wire[31:0]adder；//说明一个32位地址总线adder为wire型。

14、wire类型变量和reg类型变量差别是什么？除了表示组合逻辑电路中的连接线，reg型变量还可以在时序电路中对应具有状态保持作用电路元件，根本区别就在于：reg型变量在定义时默认的初始值为不定值x，在设计时要求放在always过程语句内部通过过程赋值语句赋予明确的值。

如果寄存器变量没有得到新的赋值，它将一直保持原有的值不变。

15、LED数码管中分为：共阴极和共阳极。

(完整word版)数字电路逻辑符号大全

标签：逻辑门符号
逻辑门符号
《逻辑门电路符号图》
逻辑门电路符号图包括与门,或门，非门，同或门,异或门,还有这些门电路的逻辑表达式，1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时,该事件才会发生.
（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。

表11。

2 与门真值表
A B Y
000
010
100
111
三态门逻辑符号如下:
E N＝1,＝0，
E N＝0，Y为高阻状态＝1,Y为高阻状态
常用逻辑门电路符号：
与门与非门非门(反相器)
/
或门或非门与或非门
Y=
4、异或逻辑运算（半加运算）
异或运算通常用符号"⊕"表示，其运算规则为：
0⊕0=0 0同0异或，结果为0
0⊕1=1 0同1异或，结果为1
1⊕0=1 1同0异或，结果为1
1⊕1=0 1同1异或，结果为0
即两个逻辑变量相异,输出才为1相同输出为零,只有完全相同的两个字节抑或才会全为零,表示校验
正确.
OC与非门三态与非门
（外接集电极电C="1"，＝0，
阻后) C="0",高阻＝1，高阻
C=1,Y=A ＝0,Y=A
C=0,Y高阻＝1,Y高阻
C=1，＝0，
C=0，Y高阻＝1，Y高阻
系统分类: 消费电子 | 用户分类：专业术语解释 | 来源: 转贴 | 【推荐给朋友】｜【添加到收藏夹】
该用户于2009/2/17 16:14:05编辑过该文章。

基本门电路逻辑符号

1、基本门电路逻辑符号：1与门（And）或门（OR）非门（not）与非门（nand）或非门（nor）与或非（xor）2、Quartus II是Altera公司新一代的EDA设计工具，由该公司早先的MAXPLUSII演变而来，3、Quartus II集成开发环境的设计流程设计输入约束输入综合布局布线时序分析仿真器件编程与配置4、可编程逻辑器件PLD：低密度可编程逻辑器件（LDPLD）高密度可编程逻辑器件（HDPLD）5、EDA中文意思：电子设计自动化，由Electronic、Design、Automation。

6、HDL中文意思：硬件描述语言，由Hardware、Description、Language。

7、一个电路的HDL模块定义由：关键字module+名字开始，以endmodule结束8、一个电路的HDL模块声明由：模块名字和模块输入输出端口列表。

9、模块的端口类型有：输入端口（input）、输出端口（output）、输入/输出双向端口（inout）。

10、变量类型：wire线网型、 reg寄存器型、 memory寄存器型。

11、由持续赋值语气Assign赋值的变量必须定义：Wire类型12、在Always过程语句中被赋值变量必须定义为：reg类型13、在模块的端口声明部分如何说明总线型多位信号的位宽。

Wire[7:0] data；//说明一个8位数据总线data为wire型；Wire[31:0]adder；//说明一个32位地址总线adder为wire型。

14、wire类型变量和reg类型变量差别是什么？除了表示组合逻辑电路中的连接线，reg型变量还可以在时序电路中对应具有状态保持作用电路元件，根本区别就在于：reg型变量在定义时默认的初始值为不定值x，在设计时要求放在always过程语句内部通过过程赋值语句赋予明确的值。

如果寄存器变量没有得到新的赋值，它将一直保持原有的值不变。

15、LED数码管中分为：共阴极和共阳极。

数电的逻辑符号

数电的逻辑符号简介：在数字电子学中，逻辑符号是用来表示逻辑运算的基本符号。

通过使用逻辑符号，我们可以处理和操控数字电路中的信号，从而实现各种逻辑功能。

本文将介绍数电中常见的逻辑符号及其功能。

一、与门（AND gate）：与门是最简单也是最常用的逻辑门之一。

它有两个输入信号和一个输出信号。

当且仅当所有输入信号都为高电平（1）时，输出信号才为高电平，否则输出信号为低电平（0）。

与门的逻辑符号为"∧"，其真值表如下所示：输入A 输入B 输出Y0 0 00 1 01 0 01 1 1与门的逻辑符号表示了两个信号进行逻辑与运算的过程。

二、或门（OR gate）：或门也是常用的逻辑门之一。

它有两个输入信号和一个输出信号。

当至少一个输入信号为高电平时，输出信号为高电平，只有当所有输入信号为低电平时，输出信号才为低电平。

或门的逻辑符号为"∨"，其真值表如下：输入A 输入B 输出Y0 0 00 1 11 0 11 1 1或门的逻辑符号表示了两个信号进行逻辑或运算的过程。

三、非门（NOT gate）：非门是最简单的逻辑门之一。

它只有一个输入信号和一个输出信号。

当输入信号为低电平时，输出信号为高电平；当输入信号为高电平时，输出信号为低电平。

非门的逻辑符号为"¬"，其真值表如下：输入A 输出Y0 11 0非门的逻辑符号表示了将输入信号取反的过程。

四、与非门（NAND gate）：与非门是基于与门和非门的组合逻辑实现的。

它有两个输入信号和一个输出信号。

当且仅当所有输入信号都为高电平时，输出信号为低电平；否则输出信号为高电平。

与非门的逻辑符号为"⊼"，其真值表如下：输入A 输入B 输出Y0 0 10 1 11 0 11 1 0与非门的逻辑符号表示了先进行与运算，再对结果进行取反的过程。

五、或非门（NOR gate）：或非门是基于或门和非门的组合逻辑实现的。

7种逻辑门电路的逻辑符号和逻辑表达式

序在现代电子学和计算机科学中，逻辑门电路是至关重要的基础组成部分。

而逻辑门电路最基本的形式就是7种逻辑门，它们分别是与门、或门、非门、异或门、与非门、或非门以及同或门。

每种逻辑门都有其独特的逻辑符号和逻辑表达式，它们在数字电子电路中扮演着不可或缺的角色。

接下来，我们将深入探讨这7种逻辑门电路的逻辑符号和逻辑表达式，并从浅到深逐步分析它们的原理和应用。

一、与门与门是最简单的逻辑门之一，它的逻辑符号是一个“Λ”形状，而其逻辑表达式可以用“Y=A·B”来表示。

在与门电路中，只有当输入的布尔值均为1时，输出才会为1；否则输出为0。

这个逻辑表达式实际上就表明了与门的原理，即只有当所有输入为真时，输出才为真。

二、或门或门的逻辑符号是一个“V”形状，而其逻辑表达式可以用“Y=A+B”来表示。

与与门相反，或门只要有一个输入为1，输出就为1；只有当所有输入为0时，输出才为0。

可以看出，或门的逻辑表达式和与门的逻辑表达式是相对应的。

三、非门非门的逻辑符号是一个“￢”形状，而其逻辑表达式可以用“Y=￢A”来表示。

非门的原理是将输入的布尔值取反，即如果输入为1，则输出为0；如果输入为0，则输出为1。

四、异或门异或门的逻辑符号是一个带有一个加号的“⊕”形状，而其逻辑表达式可以用“Y=A⊕B”来表示。

异或门的原理是只有当输入不同时为1时，输出为1；否则输出为0。

异或门也常被用于比较两个输入是否相等的情况。

五、与非门与非门实际上是与门和非门的组合，其逻辑符号是一个与门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A·B)”表示。

与非门的原理是先进行与运算，再对结果取反。

六、或非门或非门实际上是或门和非门的组合，其逻辑符号是一个或门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A+B)”表示。

或非门的原理是先进行或运算，再对结果取反。

七、同或门同或门的逻辑符号是一个带有一个加号和一个横线的“⊙”形状，而其逻辑表达式可以用“Y=￢(A⊕B)”表示。

数字电路逻辑符号大全

标签：逻辑门符号
逻辑门符号
《逻辑门电路符号图》
逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，
1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。

（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。

表11.2与门真值表
A B Y
000
010
100
111
三态门逻辑符号如下：
E N＝1，＝0，
E N＝0， Y为高阻状态＝1，Y为高阻状态
常用逻辑门电路符号：
与门与非
门非门（反相器）
/
或门或非
门与或非门
Y=
4、异或逻辑运算（半加运算）
异或运算通常用符号"⊕"表示，其运算规则为：
0⊕0=0 0同0异或，结果为0
0⊕1=1 0同1异或，结果为1
1⊕0=1 1同0异或，结果为1
1⊕1=0 1同1异或，结果为0
即两个逻辑变量相异，输出才为1相同输出为零,只有完全相同的两个字节抑或才会全为零,表示校验正确。

OC与非门三态与非门
（外接集电极电 C="1"，＝0，
阻后） C="0"，高阻＝1，高阻
C=1，Y=A ＝0，Y=A
C=0，Y高阻＝1，Y高阻
C=1，＝0，
C=0，Y高阻＝1，Y高阻
系统分类: 消费电子 | 用户分类: 专业术语解释 | 来源: 转贴 | 【推荐给朋友】 | 【添加到收藏夹】
该用户于2009/2/17 16:14:05编辑过该文章。

实用文库汇编之基本逻辑门电路符号-各种逻辑门的电路符号

*实用文库汇编之基本逻辑门电路符号1、与逻辑(AND Logic)与逻辑又叫做逻辑乘，下面通过开关的工作状况加以说明与逻辑的运算。

*从上图可以看出，当开关有一个断开时，灯泡处于灭的状况，仅当两个开关同时合上时，灯泡才会亮。

于是我们可以将与逻辑的关系速记为：“有0出0,全1出1”。

图(b)列出了两个开关的所有组合，以及与灯泡状况的情况，我们用0表示开关处于断开状况，1表示开关处于合上的状况；同时灯泡的状况用0表示灭，用1表示亮。

图(c)给出了与逻辑门电路符号,该符号表示了两个输入的逻辑关系，&在英文中是AND的速写，如果开关有三个则符号的左边再加上一道线就行了。

逻辑与的关系还可以用表达式的形式表示为:F=A·B上式在不造成误解的情况下可简写为：F=AB。

2、或逻辑(OR Logic)上图(a)为一并联直流电路，当两只开关都处于断开时，其灯泡不会亮；当A,B两个开关中有一个或两个一起合上时，其灯泡就会亮。

如开关合上的状况用1表示，开关断开的状况用0表示；灯泡的状况亮时用1表示，不亮时用0表示，则可列出图(b)所示的真值表。

这种逻辑关系就是通常讲的“或逻辑”，从表中可看出，只要输入A,B两个中有一个为1，则输出为1，否则为0。

所以或逻辑可速记为：“有1出1，全0出0”。

上图(c)为或逻辑门电路符号，后面通常用该符号来表示或逻辑，其方块中的“≥1”表示输入中有一个及一个以上的1，输出就为1。

逻辑或的表示式为：F=A+B3、非逻辑(NOT Logic)非逻辑又常称为反相运算(Inverters)。

下图(a)所示的电路实现的逻辑功能就是非运算的功能，从图上可以看出当开关A合上时，灯泡反而灭；当开关断开时，灯泡才会亮，故其输出F的状况与输入A的状相反。

非运算的逻辑表达式为图(c)给出了非逻辑门电路符号。

>复合逻辑运算在数字系统中，除了与运算、或运算、非运算之外，常常使用的逻辑运算还有一些是通过这三种运算派生出来的运算，这种运算通常称为复合运算，常见的复合运算有：与非、或非、与或非、同或及异或等。

数字逻辑知识点总结大全

数字逻辑知识点总结大全数字逻辑是一门研究数字电路的科学，是计算机工程和电子工程的基础。

数字逻辑通过对数字信号的处理和处理，来实现各种功能。

数字逻辑的知识点包括布尔代数，逻辑门，编码器，译码器，寄存器，计数器等等。

本文将对数字逻辑的知识点进行系统总结，以便读者更好地理解和掌握数字逻辑的知识。

1. 布尔代数布尔代数是数字逻辑的基础，它用于描述逻辑信号的运算和表示。

布尔代数包括与运算、或运算、非运算、异或运算等逻辑运算规则。

布尔代数中的符号有"∧"、"∨"、"¬"、"⊕"表示与、或、非、异或运算。

布尔代数可以用于构建逻辑方程、化简逻辑表达式、设计逻辑电路等。

2. 逻辑门逻辑门是数字电路的基本组成单元，实现了布尔代数的逻辑运算。

常见的逻辑门包括与门、或门、非门、异或门等，它们分别实现了逻辑与、逻辑或、逻辑非、逻辑异或运算。

逻辑门通过组合和连接可以实现各种复杂的逻辑功能，是数字逻辑电路的基础。

3. 编码器和译码器编码器和译码器是数字逻辑中的重要元件，用于实现数据的编码和解码。

编码器将多个输入信号编码成少量的输出信号，译码器则反之。

常见的编码器包括二进制编码器、BCD编码器等，常见的译码器包括二进制译码器、BCD译码器等。

4. 寄存器寄存器是数字逻辑中的重要存储单元，用于存储二进制数据。

寄存器可以实现数据的暂存、延时、并行传输等功能。

常见的寄存器包括移位寄存器、并行寄存器、串行寄存器等，它们按照不同的存储方式和结构实现了不同的功能。

5. 计数器计数器是数字逻辑中的重要计数单元，用于实现计数功能。

计数器可以按照不同的计数方式实现不同的计数功能，常见的计数器包括二进制计数器、BCD计数器、模数计数器等。

6. 时序逻辑时序逻辑是数字逻辑中的重要内容，它描述数字电路在不同时间点的状态和行为。

时序逻辑包括触发器、时钟信号、同步电路、异步电路等，它们用于描述数字电路的时序关系并实现相关功能。

异或门和同或门逻辑符号

异或门和同或门逻辑符号摘要：1.异或门和同或门的定义2.异或门和同或门的逻辑符号3.异或门和同或门的应用正文：在数字电路和计算机科学中，异或门（XOR）和同或门（XNOR）是非常重要的逻辑门。

它们在数据处理、错误检测和密码学等领域有广泛的应用。

下面我们将详细介绍这两种逻辑门的定义、逻辑符号以及应用。

1.异或门和同或门的定义异或门（XOR，Exclusive OR）是一种逻辑门，它的输入有两个或多个，输出为真当且仅当其中至少有一个输入为真，其他输入为假。

用数学符号表示为：Y = A⊕B，其中Y 表示输出，A 和B 表示输入。

同或门（XNOR，Exclusive NOR）也是一种逻辑门，它的输入有两个或多个，输出为真当且仅当所有输入都为假。

用数学符号表示为：Y = (A ∧B)，其中Y 表示输出，A 和B 表示输入。

2.异或门和同或门的逻辑符号异或门的逻辑符号是一个圆圈，圆圈中间有一个叉号，表示异或操作。

同或门的逻辑符号是一个圆圈，圆圈中间有一个点，表示同或操作。

3.异或门和同或门的应用异或门在计算机科学中有很多应用，例如：- 在数据传输中，异或门可以用来检测数据是否发生错误。

发送方和接收方可以通过异或门计算数据包的校验和，从而判断数据是否在传输过程中发生改变。

- 在密码学中，异或门可以用来进行加密和解密。

例如，RSA 加密算法就使用了异或门和模运算来实现公钥和私钥的加密和解密。

同或门在计算机科学中也有重要应用，例如：- 在数据传输中，同或门可以用来检测数据是否发生错误。

发送方和接收方可以通过同或门计算数据包的校验和，从而判断数据是否在传输过程中发生改变。

- 在逻辑电路设计中，同或门可以用来实现其他复杂的逻辑运算，如与门、或门、非门等。

总之，异或门和同或门在数字电路和计算机科学中具有重要意义。

基本逻辑门电路符号-各种逻辑门的电路符号

根本逻辑门电路符号1.与逻辑(AND Logic)与逻辑又叫做逻辑乘,下面经由过程开关的工作状态加以解释与逻辑的运算.【2 】从上图可以看出,当开关有一个断开时,灯泡处于灭的状态,仅当两个开关同时合上时,灯泡才会亮.于是我们可以将与逻辑的关系速记为：“有0出0,全1出1”.图(b)列出了两个开关的所有组合,以及与灯泡状态的情形,我们用0表示开关处于断开状态,1表示开关处于合上的状态;同时灯泡的状态用0表示灭,用1表示亮.图(c)给出了与逻辑门电路符号,该符号表示了两个输入的逻辑关系,&在英文中是AND 的速写,假如开关有三个则符号的左边再加上一道线就行了.逻辑与的关系还可以用表达式的情势表示为:F=A·B上式在不造成误会的情形下可简写为：F=AB.2.或逻辑(OR Logic)上图(a)为一并联直流电路,当两只开关都处于断开时,其灯泡不会亮;当A,B两个开关中有一个或两个一路合上时,其灯泡就会亮.如开关合上的状态用1表示,开关断开的状态用0表示;灯泡的状态亮时用1表示,不亮时用0表示,则可列出图(b)所示的真值表.这种逻辑关系就是平日讲的“或逻辑”,从表中可看出,只要输入A,B两个中有一个为1,则输出为1,不然为0.所以或逻辑可速记为：“有1出1,全0出0”.上图(c)为或逻辑门电路符号,后面平日用该符号来表示或逻辑,其方块中的“≥1”表示输入中有一个及一个以上的1,输出就为1.逻辑或的表示式为：F=A+B3.非逻辑(NOT Logic)非逻辑又常称为反相运算(Inverters).下图(a)所示的电路实现的逻辑功效就长短运算的功效,从图上可以看出当开关A合上时,灯泡反而灭;当开关断开时,灯泡才会亮,故其输出F的状态与输入A的状相反.非运算的逻辑表达式为图(c)给出了非逻辑门电路符号.>复合逻辑运算在数字体系中,除了与运算.或运算.非运算之外,常常应用的逻辑运算还有一些是经由过程这三种运算派生出来的运算,这种运算平日称为复合运算,常见的复合运算有：与非.或非.与或非.同或及异或等.4.与非逻辑(NAND Logic)与非逻辑是由与.非逻辑复合而成的.其逻辑可描写为：“输入全体为1时,输出为0;不然始终为1”.下图(a)为与非逻辑门电路符号.多输入的与非逻辑表达式可写为：5.或非逻辑（NOR Logic)上图(b)为或非逻辑门电路符号,从与非的逻辑可以推出或非的逻辑关系：“输入中有一个及一个以上1,则输出为0,仅当输入全为0时输出为1”.或非逻辑的逻辑符号如下：6.与或非逻辑上图中图(c)为与或非逻辑门电路符号,A,B相与后输出到或运算输入,同时C,D也相与后输出到或逻辑的输入,这两个输出再进行或运算后加到非运算输出.上图与或非的逻辑表达式为：7.异或逻辑图(d)为异或逻辑门电路符号,＝1表示当两个输入中只有一个为1时,输出为1;不然为0.异或运算的逻辑表达式为：8.同或逻辑图(e)为同或的逻辑关系,从图上可以看出同或现实上是异或的非逻辑,下表也说清楚明了其两者的非的逻辑关系.同或的逻辑表达式为：上式中“⊙”是同或逻辑门电路符号。

数电逻辑符号

数电逻辑符号引言：数电逻辑符号（Digital Logic Symbols）是用来表示和描述数字电路中逻辑运算和逻辑门的图形符号。

它们是数字电路设计中的重要工具，帮助工程师们快速理解和分析电路功能。

本文将介绍常见的数电逻辑符号分类和解释。

一、基本逻辑符号：1. 与门（AND Gate）：与门是最基本的逻辑门之一，它具有两个或多个输入和一个输出。

当且仅当所有输入都是高电平时，输出才会为高电平。

2. 或门（OR Gate）：或门也是常见的逻辑门之一，它具有两个或多个输入和一个输出。

当且仅当至少有一个输入为高电平时，输出才会为高电平。

3. 非门（NOT Gate）：非门是最简单的逻辑门之一，它只有一个输入和一个输出。

输出是输入信号的反相。

4. 异或门（XOR Gate）：异或门也是一种常见的逻辑门，它具有两个输入和一个输出。

当且仅当两个输入中有且仅有一个为高电平时，输出才会为高电平。

5. 与非门（NAND Gate）：与非门是与门和非门的组合，当且仅当所有输入都是高电平时，输出为低电平。

6. 或非门（NOR Gate）：或非门是或门和非门的组合，当且仅当至少有一个输入为高电平时，输出为低电平。

二、扩展逻辑符号：7. 三态门（Tri-state Gate）：三态门具有三种输出状态：高电平、低电平和高阻态。

它可以允许时刻多个逻辑门连接在一起，并通过使能信号来控制输出状态，实现信号线的共享。

8. 多路选择器（Multiplexer）：多路选择器是一种多个输入和一个输出的逻辑电路，它根据控制信号来选择其中一个输入作为输出。

它常用于数据选择和信号交换。

三、组合逻辑符号：9. 编码器（Encoder）：编码器是一种将多个输入映射为较少数量输出的逻辑电路。

它常用于将多个输入信号编码为数字编码的情况，例如将按键键盘输入转换为二进制编码。

10. 译码器（Decoder）：译码器是编码器的逆过程，它将少量的输入信号转换为多个输出信号。

常用数字集成电路管脚排列及逻辑符号。
