鼠标外壳的结构设计
(完整版)鼠标设计分析报告
产品设计分析报告姓名班级学号报告日期学院一、产品名称：光电鼠标二、外形图三、结构分析1、爆炸图2、产品工作原理：在光电鼠标内部有一个发光二极管，通过该发光二极管发出的光线，照亮光电鼠标底部表面（这就是为什么鼠标底部总会发光的原因).然后将光电鼠标底部表面反射回的一部分光线，经过一组光学透镜，传输到一个光感应器件(微成像器)内成像。
这样，当光电鼠标移动时,其移动轨迹便会被记录为一组高速拍摄的连贯图像.最后利用光电鼠标内部的一块专用图像分析芯片（DSP，即数字微处理器）对移动轨迹上摄取的一系列图像进行分析处理,通过对这些图像上特征点位置的变化进行分析,来判断鼠标的移动方向和移动距离,从而完成光标的定位.光电鼠标通常由以下部分组成:光学感应器、光学透镜、发光二极管、接口微处理器、轻触式按键、滚轮、连线、PS/2或USB接口、外壳等。
下面分别进行介绍：光学感应器光学感应器是光电鼠标的核心.图1 光电鼠标内部的光学感应器光学感应器主要由CMOS感光块(低档摄像头上采用的感光元件）和DSP组成.CMOS感光块负责采集、接收由鼠标底部光学透镜传递过来的光线(并同步成像），然后CMOS感光块会将一帧帧生成的图像交由其内部的DSP进行运算和比较，通过图像的比较,便可实现鼠标所在位置的定位工作图2 光学感应器背面的小孔用来接收由鼠部底部的光学透镜传送过来的图像光电鼠标的控制芯片控制芯片负责协调光电鼠标中各元器件的工作，并与外部电路进行沟通(桥接）及各种信号的传送和收取。
我们可以将其理解成是光电鼠标中的“管家婆”.图3是罗技公司的控制芯片,它可以配合安捷伦的光学感应元件,实现与主板USB接口之间的桥接。
当然，它也具备了一块控制芯片所应该具备的控制、传输、协调等功能。
这里有一个非常重要的概念大家应该知道，就是dpi对鼠标定位的影响。
dpi是它用来衡量鼠标每移动一英寸所能检测出的点数，dpi越小，用来定位的点数就越少，定位精度就低；dpi越大，用来定位点数就多，定位精度就高。
鼠标上盖注射模具设计
鼠标上盖注射模具设计
鼠标作为计算机输入设备之一，是目前电脑使用最多的配件之一。
鼠标的设计一直以来都是注重人性化和美观性的，为了达到这一标准，制造商们不断进行改进和创新。
鼠标上盖注射模具设计就是其中的一种方式。
鼠标上盖注射模具设计是指将鼠标的外壳扣盖和鼠标底座通过注塑成型技术连接起来的过程。
在此过程中，注射模具的设计起到至关重要的作用。
注射模具需要精确地模拟出鼠标外壳的形状，并通过精湛的工艺将鼠标外壳与鼠标底座紧密连接起来。
在鼠标的外观设计方面，可以考虑一些潮流元素，例如抛光处理、流线型造型等。
同时还应该注重人性化设计，即符合人体工学原理，使用起来更舒适自然。
除此之外，还可以在鼠标表面增加防滑纹理等细节设计，提升产品质感和使用舒适度。
在鼠标上盖注射模具设计中，还需要考虑到注塑工艺，以保证制作出的鼠标外壳与内部结构的贴合度和接口的稳定性。
在模具的设计中，需要准确计算鼠标外壳的大小、厚度和重量等参数，并精确绘制注塑模具图纸，使得制造出的注塑模具完美地符合这些要求。
关于鼠标上盖注射模具的制作工艺，首先需要做的是进行模具设计和制造，接着是塑料颗粒的选取和准备，然后是加热
和熔化塑料颗粒，将其喷射到模具中并进行冷却、硬化，最后将鼠标外壳与底座进行组装。
需要注意的是，每个生产环节都必须严格控制质量，以确保制造出的鼠标外壳符合各项标准和要求。
总之，鼠标上盖注射模具设计的重要性不可忽视。
注射模具的设计和制造对于鼠标的整体质量和使用效果起到了至关重要的作用。
只有在精湛的设计和制造工艺的基础上，才能生产出外观精美、舒适自然、使用稳定的高品质鼠标产品。
鼠标盖注塑成型过程的Moldflow分析

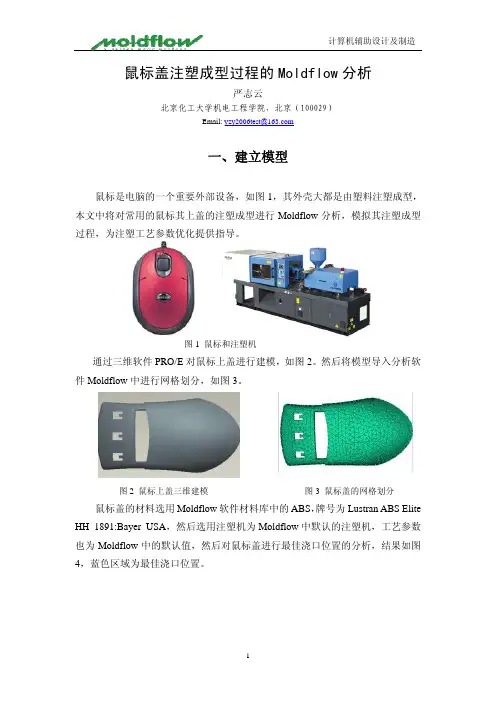

鼠标盖注塑成型过程的Moldflow分析严志云北京化工大学机电工程学院，北京（100029）Email:yzy2006test@一、建立模型鼠标是电脑的一个重要外部设备，如图1，其外壳大都是由塑料注塑成型，本文中将对常用的鼠标其上盖的注塑成型进行Moldflow分析，模拟其注塑成型过程，为注塑工艺参数优化提供指导。
图1 鼠标和注塑机通过三维软件PRO/E对鼠标上盖进行建模，如图2。
然后将模型导入分析软件Moldflow中进行网格划分，如图3。
图2 鼠标上盖三维建模图3 鼠标盖的网格划分鼠标盖的材料选用Moldflow软件材料库中的ABS，牌号为Lustran ABS Elite HH 1891:Bayer USA，然后选用注塑机为Moldflow中默认的注塑机，工艺参数也为Moldflow中的默认值，然后对鼠标盖进行最佳浇口位置的分析，结果如图4，蓝色区域为最佳浇口位置。
图4 最佳浇口位置确定浇口位置以后开始建立流道系统。
为了提高生产率，鼠标盖的注塑成型方式设计为一模两腔。
为了不影响其外观，浇口形式选用潜伏式浇口，潜伏式浇口形式示意图如图5，本例中选用普通潜伏式浇口。
确定浇口形式以后，进行浇注系统的设计，如图6，具体尺寸为：主流道长度为50mm,形状为锥形，小口直径为4mm,大口直径为5mm；分流道直径为5mm，浇口中心线起点处直径为1.1mm，浇口中心线终点处直径为3mm。
冷却系统按照Moldflow软件中的默认值进行设计，冷却管道直径为10mm，结构如图7。
图5 潜伏式浇口图6 鼠标盖浇注系统图7 冷却系统二、成型工艺窗口分析上述工作完成以后首先进行制品的成型工艺窗口分析（Molding Window），得到的结果给出了推荐的模具温度、熔体温度和注塑时间，如图8。
图8 成型工艺窗口分析的推荐值成型工艺窗口分析得到工艺参数的推荐值为：模具温度71℃，熔体温度271℃，注塑时间0.5423s。
另外还可以得到模具温度、熔体温度和注塑时间三个参数的范围，如图9。
(完整版)鼠标外壳模具设计
