燃气远程抄表系统设备技术要求和施工安装方法
住宅远传抄表系统应用技术规程
住宅远传抄表系统应用技术规程住宅远传抄表系统是一种新型的智能化抄表系统，它可以实现对住宅内的水、电、气等各种能源的远程抄表，从而提高了抄表的效率和准确性。
为了保证住宅远传抄表系统的正常运行，需要制定一些技术规程，下面就来介绍一下住宅远传抄表系统应用技术规程。
一、系统组成住宅远传抄表系统主要由以下几部分组成：1. 住宅内的智能化计量设备，包括水表、电表、气表等。
2. 住宅内的数据采集终端，用于将计量设备采集到的数据传输到远程服务器。
3. 远程服务器，用于接收和存储住宅内的数据，并进行数据处理和分析。
4. 远程监控终端，用于实时监控住宅内的数据，并进行远程控制。
二、系统安装住宅远传抄表系统的安装需要遵循以下几个步骤：1. 确定系统的安装位置和布局，包括计量设备的安装位置和数据采集终端的布置。
2. 安装计量设备，包括水表、电表、气表等，确保其能够正常运行。
3. 安装数据采集终端，将其连接到计量设备上，并进行调试和测试。
4. 安装远程服务器，将其连接到数据采集终端上，并进行配置和测试。
5. 安装远程监控终端，将其连接到远程服务器上，并进行配置和测试。
三、系统运行住宅远传抄表系统的运行需要遵循以下几个原则：1. 确保计量设备的正常运行，包括定期检查和维护。
2. 确保数据采集终端的正常运行，包括定期检查和维护。
3. 确保远程服务器的正常运行，包括定期备份和维护。
4. 确保远程监控终端的正常运行，包括定期更新和维护。
5. 确保数据的安全性和保密性，包括加密和备份等措施。
四、系统维护住宅远传抄表系统的维护需要遵循以下几个原则：1. 定期检查和维护计量设备，包括清洗和校准等操作。
2. 定期检查和维护数据采集终端，包括更新和升级等操作。
3. 定期备份和维护远程服务器，包括数据备份和系统升级等操作。
4. 定期更新和维护远程监控终端，包括软件更新和系统升级等操作。
5. 定期进行数据分析和处理，包括数据清洗和数据挖掘等操作。
远程抄表系统施工方案
远程抄表系统施工方案1. 引言远程抄表系统是一种可以实现远程监测和抄表的智能系统，它通过应用物联网技术和数据传输技术，可以准确高效地进行水、电、燃气等能源的抄表工作。
本文档旨在介绍远程抄表系统的施工方案，包括系统概述、建设流程、技术选型和实施计划等内容。
2. 系统概述远程抄表系统由数据管理平台、数据采集设备和通信网络组成。
数据管理平台负责数据的存储、处理和分析，数据采集设备负责采集抄表数据，并通过通信网络将数据传输到数据管理平台。
3. 建设流程3.1 系统规划在建设远程抄表系统之前，需要进行系统规划工作。
首先，需要确定系统的功能需求，包括抄表数据的采集频率、数据传输的方式等。
然后，需要对系统的硬件设备和软件平台进行选择和配置。
3.2 设备安装设备安装是远程抄表系统建设的主要环节。
根据系统规划的结果，确定数据采集设备的布置位置，并进行设备安装。
同时，需要进行设备的联网设置和调试。
3.3 系统测试安装完成后，需要对系统进行测试，以确保系统的正常运行。
系统测试包括设备的联网测试、数据传输的测试等。
通过测试，可以及时发现和解决系统中的问题。
3.4 系统启用系统测试完成后，可以正式启用远程抄表系统。
启用时，需要进行系统的参数配置和用户数据的导入。
同时，需要对系统的运行情况进行监测和调整，以确保系统的稳定运行。
4. 技术选型4.1 数据采集设备在远程抄表系统中，数据采集设备需要具备稳定可靠的性能，以确保准确采集抄表数据。
常见的数据采集设备包括智能电表、智能水表和智能燃气表等。
根据实际需求，选择合适的数据采集设备。
4.2 数据传输技术数据传输技术是远程抄表系统中至关重要的一环。
常见的数据传输技术包括有线通信、无线通信和物联网通信等。
根据系统的要求和实际情况，选择合适的数据传输技术。
4.3 数据管理平台数据管理平台负责接收、存储和处理抄表数据。
常见的数据管理平台包括本地服务器和云服务器等。
根据系统的规模和可行性，选择合适的数据管理平台。
远程抄表系统解决方案
1.技术方案本项目所要求的软件系统应按照三层结构的原则，将本文件所描述的业务功能和相关需求进行集中、统一的规划和整合，使本系统成为一体化的、信息资源充分共享的综合性的业务处理平台，为客户提供个性化的服务，具备满足未来业务发展需要、满足实时处理的能力。
1.1总体技术要求本系统应确保系统正常运行所需的管理、运营、维护等有关的全部软件，并是成熟的最新版本的软件系统。
•先进性系统具有一定的先进性，考虑到较长时期内的需求，在较长一段时间内不落后。
•实用性系统具备最佳的实用性，切实解决电业部门的需求，满足实用化运行要求。
•开放性系统立足于现有系统，采用当今最新技术和最广泛、流行、成熟的有关标准、协议及其相关产品，使系统具有良好的开放性、可扩展性，硬件、软件按模块化方式设计，可根据系统扩展的需要进行灵活配置。
•灵活性系统支持多种规约和通信手段，以支持多厂家设备的接入，适应网络技术的发展；可支持多种数据采集方式，接收不同来源的数据，以支持电力市场运营结算所需的大量的、复杂的数据采集和处理要求•可扩展性系统采用网络结构方式，充分考虑了用户今后变电站规模及功能扩展的需要。
随变电站规模和系统的扩大、采集点的增多，通过增加系统厂站数目和采集点数目就可完成，不影响系统的可靠性和稳定性。
系统具备硬、软件的扩充功能，支持系统结构的扩展和功能的升级，系统所提供的支持软件能支持用户进一步开发应用软件，以期实现原系统的增值。
•安全性系统具备完善的安全保密措施和用户权限管理功能，确保作到严格防止非法入侵和严禁对原始数据的修改，计算数据的修改必须在规定的权限范围内进行。
其次，系统可检测数据的有效性和合理性，对检查结果进行修改并做相应标记，然后进行统计分析和考核结算。
整个平台系统主节点、分节点均采用双机热备的方式，避免某个网络某台服务器或前置机异常而造成整个系统停止运行的弊端，保证了系统安全可靠的运行。
•连续性系统保证全年365*24小时都提供连续服务，并确保数据的完整性。
燃气远程抄表系统设备技术要求和施工安装方法

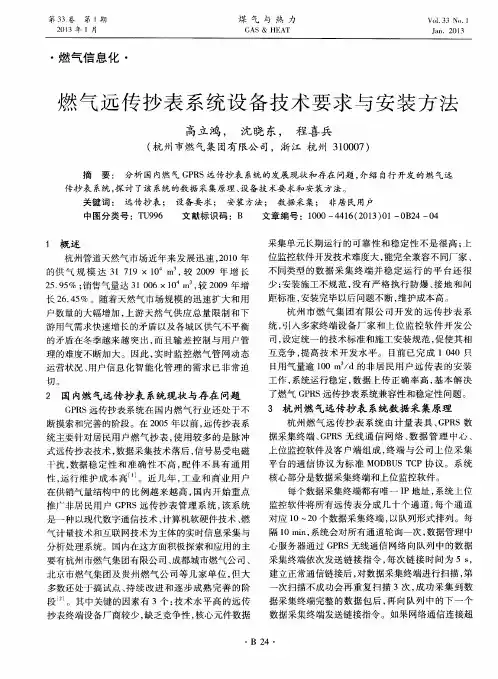

燃气远程抄表系统设备技术要求与施工安装方法高立鸿，沈晓东（杭州市燃气（集团）有限公司，浙江杭州 310007）摘要：分析了国内燃气GPRS远程抄表系统的发展现状和存在问题，探讨了杭州市燃气（集团）有限公司开发的一套成熟、稳定的远程抄表系统。
关键词：远程抄表；设备要求；安装技术；数据采集；安全栅；防爆Equipment Technical Requirement and Installation Specification for Gas Remote Meter Reading SystemGAO Lihong, SHEN XiaodongAbstract: Analysis of the domestic gas GPRS Remote meter reading system development status and problems, investigate a set of Remote meter reading system which Hangzhou Gas (Group) Co., Ltd developed.Key words:remote meter reading；equipment requirement；installation technique；data collection；barrier；explosion-proof1 前言杭州管道天然气市场近年来发展迅速， 2010年供气规模达到31719万立方，较09年增长25.95%；销售气量达到31006万立方，较09年增长26.45%。
随着天然气市场规模的迅速扩大和用户数量的大幅增加，上游天然气供应总量限制和下游用气需求快速增长的矛盾以及各城区供气不平衡的矛盾在冬季越来越突出，近年来已多次发生限供事件，实时监控燃气管网动态运营状况的需求已非常迫切。
2 国内燃气GPRS远程抄表系统发展现状与存在问题GPRS远程抄表系统在国内燃气行业还处于不断摸索和完善的阶段。
远程抄表系统施工方法
远程抄表系统施工方法一、远程抄表系统施工方法1.安装施工方案根据平面布置图所示，水表、电表安装位置，选择最佳路由布线，构建整个系统。
➢智能水表的安装（待定）：安装位置：避免安装在阳光直射的位置；水表应水平安装，表壳上面的方向箭头必须与水流方向一致。
安装顺序：首先安装连接直通，其次安装接管螺母，最后安装水表。
安装好直通和接管螺母后剩余的长度应等于表长或者比表长减少2mm。
接线要求：各网络表采用接线盒与总线网络进行连接，主干网络的线径不小于2*1.0mm2, ,接线盒到网络仪表的线长不大于1m,接线盒应该安装在干燥的位置，离地高度不低于1.5m,网络水表的引线仅用于信号传输，严禁用引线提拉水表。
➢电能表的安装（待定）：安装在配电间，离地距离不低于1.5m；电表进线端配置维护用的空气开关；电表的强电进出线路不能与弱电网络线路平行敷设。
如需平行敷设，须保持合适的间隙；各电能表采用总线接线盒与总线网络进行连接；主干网络的线径不小于2*1.0mm2,;接线盒到网络仪表的线长不大于1m；接线盒应该安装在干燥的位置，离地高度不低于1.5m。
➢智能采集终端的安装：安装在各栋楼层的弱电间；提供220VAC的事故级电源或不间断电源；安装位置离地距离不大于1.5m；➢线路敷设：总线网络线不能与220VAC以上的强电线路共管敷设；总线网络线必须与220VAC以上的强电线路分开管路敷设，如果两管需要平行敷设，则管间距不小于30cm，内线材不得有接头，且每条线路标识清晰；设备安装要端正、整齐。
所有的网络线路采用屏蔽线材，屏蔽层必须可靠接地。
➢系统接地直接搭接建筑物接地装置；现场地（工作地）：集中于一点后，直接搭接建筑物接地装置；通信地：通信电源采用浮空地方式运行故不接地；屏蔽地：同一根屏蔽电缆屏蔽层可靠连接，然后只能在一端接地；保护地：直接搭接建筑物接地装置。
➢通信线敷设时，管内线材不得有接头，且每条线路标识清晰；设备安装要端正、整齐。
燃气远传抄表系统设备技术要求与安装方法
长２ ６ ． ４ ５ ％ 。随着天 然气 市场 规 模 的迅 速 扩 大和 用 户数 量 的大 幅增 加 ， 上 游 天 然气 供 应 总 量 限制 和 下
游用 气需 求快 速增 长 的矛 盾 以及 各城 区供 气不平 衡 的矛盾 在冬季 越来 越 突 出 ， 而且 输 差 控 制 与用 户 管 理 的难 度不 断加 大 。 因此 ， 实 时监 控 燃 气 管 网动 态 运 营状 况 、 用 户信 息化 智 能 化 管理 的需 求 已非 常 迫
日用气 量逾 １ ０ ０ ｍ ／ ｄ的非 居 民用 户 远 传 表 的安 装 工作 ， 系统运 行稳 定 ， 数 据 上传 正 确 率 高 ， 基 本解 决 了燃气 Ｇ Ｐ Ｒ Ｓ远 传抄 表系统 兼容 性和 稳定 性 问题 。
２ 国 内燃 气远传抄表 系统现状与存在 问题
Ｇ Ｐ Ｒ Ｓ远 传抄 表系 统在 国 内燃 气 行 业 还 处 于不
统主要 针对 居 民用户 燃 气 抄 表 ， 使用 较 多 的是 脉 冲 式远传 抄表 技术 ， 数据采 集技 术落 后 ， 信 号易受 电磁
干扰 ， 数据 稳 定 性 和 准 确 性 不 高 ， 配 件 不 具 有 通 用
性， 运行 维 护 成 本 高 … 。近 几 年 ， 工 业 和 商 业 用 户 在供销 气量 结构 中的 比例 越 来 越 高 ， 国 内开 始 重点
断摸索 和完 善 的阶段 。在 ２ ０ ０ ５年 以前 ， 远 传抄 表 系
３ 杭 州燃 气远传抄表 系统数据采集原理
杭 州 燃 气 远 传 抄 表 系 统 由计 量 表 具 、 Ｇ Ｐ Ｒ Ｓ数 据采集 终端 、 Ｇ Ｐ Ｒ Ｓ无 线 通 信 网络 、 数据管理 中心、
上位监 控软 件及 客 户端 组 成 ， 终 端 与 公 司上 位 采 集 平 台的通 信 协议 为标 准 ＭＯ Ｄ Ｂ Ｕ Ｓ Ｔ Ｃ Ｐ协 议 。系 统 核心 部分是 数据 采集终 端 和上位 监控 软件 。 每个数 据采 集终端 都有 唯一 Ｉ Ｐ地 址 ， 系 统上 位 监控 软件将 所有 远 传表 分 成 几 十个 通 道 ， 每个 通 道 对应 １ ０～２ ０个数 据采 集终端 ， 以队列形 式排 列 。每 隔１ ０ ｍ ｉ ｎ ， 系统 会对所 有通 道轮 询一 次 ， 数 据管 理 中 心服 务器 通过 Ｇ Ｐ Ｒ Ｓ无 线通信 网络 向 队列 中 的数 据
远程抄表系统施工方案
远程抄表系统施工方案1. 引言随着物联网技术的发展和应用，远程抄表系统在城市管理和能源供应方面扮演着重要的角色。
远程抄表系统能够实现对用户的水、电、燃气等能源的远程抄表，极大地方便了能源公司的管理工作，提高了抄表效率。
本文将介绍一个基于物联网技术的远程抄表系统施工方案。
2. 系统架构远程抄表系统主要由以下几个模块组成：2.1 传感器模块传感器模块用于检测能源使用情况，并将数据传输给数据采集模块。
传感器可以根据不同的能源类型进行选择，比如水表传感器、电表传感器、燃气表传感器等。
2.2 数据采集模块数据采集模块用于接收传感器模块采集的数据，并将数据存储到数据库中。
该模块还负责与物联网平台进行通信，将采集到的数据上传到云端。
2.3 数据处理模块数据处理模块从数据库中读取采集到的数据，并进行处理和分析。
该模块可以对数据进行计算、统计和建模等操作，以提供给管理人员参考。
2.4 远程管理模块远程管理模块可以通过Web界面或移动应用程序的方式，让管理人员实时监控能源使用情况。
该模块还可以设置报警规则，一旦检测到异常情况，系统将会发送警报信息给相关人员。
3. 系统部署流程3.1 传感器安装首先需要在用户的各个能源表上安装相应的传感器，以实时监测数据。
传感器的安装需要依据具体的能源类型和表的型号进行，确保传感器与表能够良好地适配。
3.2 数据采集模块部署部署数据采集模块需要选取合适的硬件设备，并进行系统配置。
可以选择一台服务器或者物联网终端设备作为数据采集模块的主机。
在主机上安装操作系统和数据库，并配置相应的网络连接。
3.3 数据处理模块部署数据处理模块可以部署在数据采集模块所在的主机上，也可以单独将其部署在一台专门的服务器上。
在部署前，需要安装相应的数据处理软件，并进行系统配置和网络连接。
3.4 远程管理模块部署远程管理模块可以通过Web界面或移动应用程序来实现。
在部署前，需要开发相应的界面和应用程序，并将其部署在服务器上或发布到应用商店。
远程抄表施工方案
远程抄表施工方案远程抄表是指通过网络技术实现远程抄读仪表数据的一种方法，它可以方便、快捷地获取仪表数据，避免了传统抄表的繁琐过程，具有较高的效率和准确度。
下面是一份关于远程抄表施工方案的详细介绍。
一、施工准备1. 设备选购：选购适用于远程抄表的仪表，确保其具备远程通讯接口和抄表软件。
2. 网络搭建：安装光纤或无线网络设备，确保网络稳定，能够满足远程抄表需求。
3. 技术培训：对施工人员进行远程抄表技术培训，使其熟练掌握远程抄表的操作流程和注意事项。
二、施工步骤1. 仪表安装：按照设备要求，在用户端或计量点安装仪表，并进行相应的接线和调试工作。
2. 远程通讯接口连接：将仪表与远程通讯设备相连，确保数据能够正常传输。
3. 软件安装与配置：在计算机或服务器上安装远程抄表软件，并进行相应的配置工作，包括设定采集周期、设备联网方式等参数。
4. 联网测试：确认仪表与计算机或服务器能够正常通信，确保数据可以稳定地传输。
5. 数据管理与分析：将仪表采集到的数据存储在数据库中，并进行合理分析和处理，以便后续使用。
6. 操作培训：对用户进行远程抄表操作和管理培训，使其了解如何查看仪表数据、上传读数等操作。
三、施工注意事项1. 网络安全：确保网络设备和抄表系统具备一定的安全性，防止黑客攻击和数据泄露。
2. 数据及时性：保证数据的及时采集和传输，以便及时处理相关问题。
3. 数据准确性：保证仪表数据的准确性和可靠性，避免因数据错误导致的后果。
4. 系统稳定性：确保抄表系统的稳定运行，避免因系统故障导致的数据丢失或错误。
5. 线路安全：进行线路铺设和连接操作时，要注意防止线路短路、接触不良等问题，确保安全可靠。
通过远程抄表施工方案的实施，可以极大地提高抄表效率，减少人力成本，同时确保数据的及时、准确和可靠。
因此，远程抄表技术在能源、水表、燃气等领域具有广泛的应用前景。
远程抄表系统工程设计、安装及调试方案
多表自动抄收系统工程设计、安装及调试指导书目录1. 理解本系统结构以及工作机理 (3)2. 系统需求及工程设计 (4)2.1. 系统需求: (4)2.2. 工程方案设计 (5)3. 安装准备工作 (7)3.1. 阅读相关文档 (7)3.2. 收集环境信息 (7)3.3. 需准备的工具及附件： (8)4. 安装NDT网关 (8)4.1. 硬件安装 (8)4.2. CCC软件的安装及网关数据录入 (9)4.3. 检测网关通讯 (9)4.4. 录入RIU及RIU计量表端口分布资料 (9)5. RIU安装 (9)6. 通讯以及线路检查 (11)6.1. NDT网关与CCC的通讯检查 (11)6.2. RIU与NDT网关的通讯 (12)6.3. RIU通讯常见问题及表现 (12)6.4. 线路的检测 (13)7. 表读数录入和写表 (13)8. 附1：NDT200-G网关说明 (14)9. RIU-D使用说明 (15)10. 附录3. 计量表与RIU的连接 (18)11. 附录4. 工程方案设计 (20)我公司推出的多功能表自动抄收系统NDT200-G/RIU-D是一个经济型的解决方案，为配合系统集成商的方案设计和工程施工，我们针对有关工程安装方面的一些细节问题作出说明,同时作为工程施工具体工作的指导,并解答调试过程中遇到的常见问题.1. 理解本系统结构以及工作机理以下是本系统拓扑图：本系统由3部分组成：●CCC软件——中心机房控制软件，管理NDT网关和RIU、生成计量表读数报表、计费等●NDT-200G网关——抄表集中器，基于TCP/IP协议协议与CCC软件通讯，通过RS485总线收集RIU数据并上传给CCC软件，同时负责收集CCC数据并转发给RIU，是CCC与RIU之间的通讯关口●RIU——远程接口模块，直接与用户计量表相连，负责接受计量表脉冲并通过RS485总线传输给NDT网关，需要后备电源供电，能在NDT网关断连的情况下独立记录计量表脉冲数。
远程抄表系统布线施工方案
远程抄表系统布线施工方案概述远程抄表系统是一种用于实现远程水、电、燃气等公共设施的自动抄表的系统。
它通过传感器和通信技术，将抄表数据传输到中心服务器，实现自动抄表和数据管理。
本文档将详细描述远程抄表系统的布线施工方案，包括布线方案、布线材料和注意事项等内容。
布线方案远程抄表系统的布线方案是保证系统能够正常运行的重要环节。
合理的布线方案能够提高系统的稳定性和可靠性，降低故障率。
下面是一个常见的远程抄表系统的布线方案示意图：+--------------------+| 传感器 |+-------+------------+|+--------+ || 信号 +-----+------+------+--------+| 收集 | 中继器服务器 || 终端 +-----+------+------+--------++--------+ ||+------v------+| 通信网络 |+-------------+布线方案的核心是将信号从传感器传输到服务器。
在传输过程中，可能需要中继器来增加信号的传输距离和稳定性。
在通信网络中，可以采用有线网络（如以太网）或无线网络（如Wi-Fi、LoRa等）来实现传输。
布线材料布线材料的选择和质量直接影响了系统的可靠性和稳定性。
在选择布线材料时，需要考虑以下因素：1. 电缆电缆是布线中最常用的材料之一，它用于传输电力或信号。
在选择电缆时，应考虑以下因素： - 电缆的导电性能：要选择导电性能好的电缆，以确保信号的稳定传输。
- 电缆的绝缘性能：要选择绝缘性能高的电缆，以确保信号不被外界干扰。
- 电缆的耐磨性：要选择耐磨性好的电缆，以增加电缆的使用寿命。
- 电缆的环保性能：要选择环保性能好的电缆，以减少对环境的污染。
2. 连接器连接器用于连接电缆和设备，它起到传输信号的作用。
在选择连接器时，应考虑以下因素： - 连接器的接触性能：要选择接触性能好的连接器，以确保信号的传输质量。
远程抄表系统布线施工方案
远程抄表系统布线施工方案第一篇：远程抄表系统布线施工方案远程抄表系统布线施工方案一．工程综述1.1工程概况本系统工程本地采用M-BUS总线布放，远程通过远程通讯装置，采用GPRS无线信号通信方式将各用户热表数据上传至热电客户服务中心，实现对热能表进行远程集抄、检测、监控、计量、分析、收费等管理。
本公司依据招标文件提出的远程智能抄表系统要求，特设计、编制远程抄表系统施工组织方案。
1.2工程施工内容•••热电客户服务中心管理软件及主机房设备配置；供热区域内集中器的更换、线路检测、设备安装等；后续设备安装调试；1.3施工工期开工时间起天内全部完成。
（原则按甲方要求）1.4编制依据弱电施工必须按照国际、国家和本地区的有关标准和规范进行。
本施工组织方案将依据和参照以下的规范和要求进行: •••••••本项目图纸及现场考查《智能建筑设计标准》（GB/T 50314－2006）《建筑电气安装建筑施工质量验收规范》（GB 50303－2002）《智能建筑工程质量验收规范》（GB 50339-2003）《电气装置安装建筑施工及验收规范》（GB232-92）《住宅远传抄表系统》（JG/T162－2009）《多表采集与控制系统企业标准》（Q/HDAKM001-2000）••我国现行的安全生产、文明施工、环保及省、市等有关规定我公司同类工程的施工经验1.5施工特点本工程主要本着技术先进、经济合理，实用可靠的原则进行设计、实施。
远程抄表系统是一项复杂的系统工程，它涉及的专业知识较深，是即具有先进水平，又要有可靠的稳定性，所以在实施过程中必须要有专业的技术人员、熟练的安装工人、高素质的管理人员，才能保证系统的实施顺利完成。
在实施过程中，必须制定严格的工程程序。
•••••••••用户需求与外部条件调研；远程抄表系统的方案设计与评审；确定远程抄表系统的设备供应商与工程承包商；深化远程抄表系统施工图设计；施工、调试；远程抄表系统管理人员培训；试运行；测试、验收；正式投入运行；根据工作程序，对系统进行具体实施。
燃气远程抄表系统的设备标准及安装、验收技术
都 采用 自己研 发 的监 控 系统 软件 和Ｇ Ｒ 远程抄 表设 ＰＳ 备 ，软件和设备 自成一套 系统 ，相互之间没有统一 的
设备技 术标准和通讯接 口标 准 ，无 法真正实现技术上
燃气行业具 有不 同于 电力 、自来水行业 的特殊性 ，燃
图 １ 杭 州燃 气 远 程 抄 表 系统 构 架
气是一种 易燃易爆气体 ，燃气 的计 量调压工艺流程相 对 比较 复杂 ，在设计上还有 防火 防爆 的要 求 。因此 ， 针对燃气 行业 的远程抄表 系统相对 还处于不断摸索 、
地 ，使得检 测和控制 回路信号 的稳定性和抗干扰 能力 大大增 强 ，从 而提高 了整个系统 的可靠性 。安全栅应 具备 浪涌保 护功能。若不具备 ，则必须单独安装信号 浪涌保护器 。
满足实时气量管理需 求 ，还可 以减少数据采集终端 设 备 的投 资及后 续的运行维护工作量 。
５ 远程 抄表 系统的设备 标准 与安装技术
民用气 的特点 是 比较稳定 ，用气量 与点火数有 比较稳
５２ ＧＰ Ｓ 据存 储 格 式 标 准 ． Ｒ 数
远程抄表采集 的数 据有 两种类 型 ，一种是计量表 具数 据 ，如流量 、压力 、温度等模 拟量数 据 ；另一种
是 状态信号数据 ，如市 电状态 、采集终端 柜门状态等
开关量数据 。数据采集格式 见表 １ 。
完善 的阶段 ，相关理论研究很 多 ，但实际建成并稳定
采 集数 据 时 ， 由监 控 中心 的计 算 机 通 过 Ｇ ＲＳ Ｐ
通 讯 网 络 向每 一 台 Ｇ ＲＳ 传 数 据 采 集器 发 出采 集 Ｐ 远
远程抄表施工方案
远程抄表施工方案远程抄表施工方案一、施工背景及目标远程抄表是利用物联网技术实现对水表、气表、电表等的远程抄表，并通过网络传输数据，减少人工抄表的工作量和成本，提高抄表的准确性和效率。
本施工方案旨在实现对某小区的水表远程抄表。
二、施工方案1.设备和材料准备：- 物联网远程抄表系统设备，包括水表远程抄表装置、数据采集器、数据传输设备等；- 通信设备，包括路由器、交换机等；- 施工材料，包括电缆、电线、连接器等。
2.施工步骤：- 第一步，编制远程抄表系统布设图纸，确定设备的布设位置和连接方式；- 第二步，安装设备，根据布设图纸在每个水表上安装远程抄表装置，并连接数据采集器；- 第三步，布设通信网络，根据实际情况选择合适的通信方式，如有线网络或无线网络，通过路由器和交换机连接数据传输设备和数据采集器；- 第四步，系统调试和联调，将数据采集器与远程抄表系统连接起来，并进行测试，确保数据的准确性和可靠性；- 第五步，系统运行和维护，定期检查和维护远程抄表系统，保证系统的正常运行和抄表的准确性。
三、施工注意事项1.施工前需充分了解工程要求和设计要求，并在施工过程中严格按照要求进行施工；2.施工人员需具备相关技术和经验，能够熟练操作和维护远程抄表系统；3.施工过程中需注意人员安全，严禁私拉乱接电线和乱动他人设备；4.施工完成后，需进行系统测试和验收，确保系统的功能完好并符合要求。
四、施工效果及收益通过远程抄表系统的施工，可以实现对水表的远程抄表，减少了人工抄表的工作量和成本，提高了抄表的准确性和效率。
同时，通过实时监测和分析数据，可以更好地掌握用水情况，提高用水管理的效果，为小区居民提供更好的服务。
以上就是远程抄表施工方案的具体内容，希望通过该方案能够实现对水表的远程抄表，提高抄表的效率和准确性。
无线远传抄表系统技术规范
广州燃气集团企业标准无线远传抄表系统技术规范广州燃气集团企业标准目次目次 (II)前言 .................................................................................................................. 错误!未定义书签。
1.范围 (3)2.规范性引用文件 (3)3.术语和定义 (3)4.无线远传抄表系统结构 (4)5.要求 (4)6.试验方法 (9)7.检验规则 (12)附录A抄表过程 (14)无线远传抄表系统技术规范1.范围本标准规定了无线远传抄表系统的系统结构、功能要求、性能指标、试验方法和检验规则。
本标准适用于在广州燃气集团居民用户范围内安装使用的无线远传抄表系统。
2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T 4208-2008 外壳防护等级(IP代码)GB/T 12046-89 无线电发射的标识及必要带宽的确定GB/T 2421-2008 电工电子产品环境试验CJ/T188-2004 户用计量仪表数据传输技术条件JG/T162-2009 住宅远传抄表系统中华人民共和国信息产业部令第40号中华人民共和国无线电频率划分规定信部无[2005]423号微功率（短距离）无线电设备的技术要求生产无线电发射设备的管理规定（１９９７年１０月７日国家无线电管理委员会、国家技术监督局发布）3.术语和定义下列术语和定义适用于本标准。
3.1无线远传抄表系统是指通过无线方式，对用户燃气表的计量值进行抄读，并将所抄读的信息通过相关通信接口传输到相关数据处理中心。
该系统主要由燃气表无线通信装置、无线抄表器和无线集中器等设备组成。
3.2燃气表无线通信装置是指对用户燃气表的计量值进行抄读，并将所抄读的信息通过无线方式传送给无线抄表器或无线集中器的装置。
远程水、电抄表系统施工要求及系统介绍
远程水、电抄表系统施工要求及系统介绍一、远程水、电抄表系统介绍远程水、电抄表系统是一种实现远程数据采集、自动计量、实时监控及管理的先进技术。
该系统通过无线传输等方式，将水、电表底数等数据采集到中央控制中心，并实现数据分析、计费、报警和远程控制等功能。
它不仅提高了水、电计量的准确性和效率，还可有效地节约能源资源。
二、远程水、电抄表系统施工要求1. 设备选择施工前应根据用水、用电情况，选择合适的水、电表计量设备和数据采集控制器，确保系统可靠性和稳定性。
2. 网络建设系统需要建立无线通讯网络，确保数据的实时传输和安全性。
应根据实际情况选择网络类型、需要的传输速率等。
3. 接线方式接线应符合国家电气安装规范，确保电路质量和安全性。
在接线时应注意绝缘，并采取可靠的接线方式。
4. 线路走向线路走向应具有可行性和避免干扰的原则。
应根据现场情况选择线路路线，并避免和其他电器设备线路干扰。
5. 系统调试系统调试应由专业人员进行，确保各个部分完好，并按照设备和系统的要求进行配置。
三、远程水、电抄表系统特点1. 实时监控该系统可实时监测用水、用电情况，并提供警报信号，防止发生事故。
2. 远程控制远程水、电抄表系统具有远程控制的功能，可对用水、用电进行控制，提高能源利用效率。
3. 自动计量使用该系统进行自动计量，可有效避免数据替换和误差，提高计量的准确性和效率。
4. 数据分析系统能够将数据进行分类和分析，为管理职责提供数据支持，帮助做出正确的决策。
5. 节省成本使用远程水、电抄表系统可节省人员成本和费用，减少误差的发生，为企业节省不必要的成本。
四、总结远程水、电抄表系统是一个不可或缺的建筑设施，它能够监测并控制用水、用电等情况，提高计量的准确性和节约能源。
在施工时，应仔细考虑各个因素，确保系统的安全性和稳定性，从而提高使用者的满意度和企业的效益。
燃气远程抄表系统的设备标准及安装、验收技术
燃气远程抄表系统的设备标准及安装、验收技术
沈晓东;高立鸿
【期刊名称】《城市燃气》
【年(卷),期】2012(000)002
【摘要】随着杭州天然气市场的快速发展,上游天然气供应总量限制与下游用气需求快速增长的矛盾越来越突出,给城市燃气管网的安全运行带来很大的压力.建立GPRS远程抄表系统可以帮助企业实时掌握大用户用气负荷变化信息,有助于企业
在气量调度、运营管理上的科学决策.但国内建成并稳定运行的远程抄表系统很少,
各家单位开发的监控软件和远传终端设备没有统一的技术标准和通讯接口标准,系
统兼容性和可维护性差.本文系统阐述了杭州在组建燃气远程抄表系统过程中的设
备选择标准、安装验收技术,为推动燃气行业远程抄表技术发展提供了宝贵的经验.【总页数】6页(P11-16)
【作者】沈晓东;高立鸿
【作者单位】杭州市燃气(集团)有限公司,310052;杭州市燃气(集团)有限公
司,310052
【正文语种】中文
【相关文献】
1.中华人民共和国国家标准建材工业设备安装工程施工及验收标准(第七部分)(征求意见稿)
2.关于发布国家标准《制冷设备、空气分离设备安装工程施工及验收规范》的公告第671号
3.《温室机械设备安装工程施工及验收通用规范》标准编制探讨——标准化对象的界定与分类
4.水利部关于批准发布水利行业标准的公告(水利水
电工程单元工程施工质量验收评定标准——发电电气设备安装工程和水利水电工程单元工程施工质量验收评定标准——升压变电电气设备安装工程)5.关于发布行业标准《家用燃气燃烧器具安装及验收规程》的通知
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

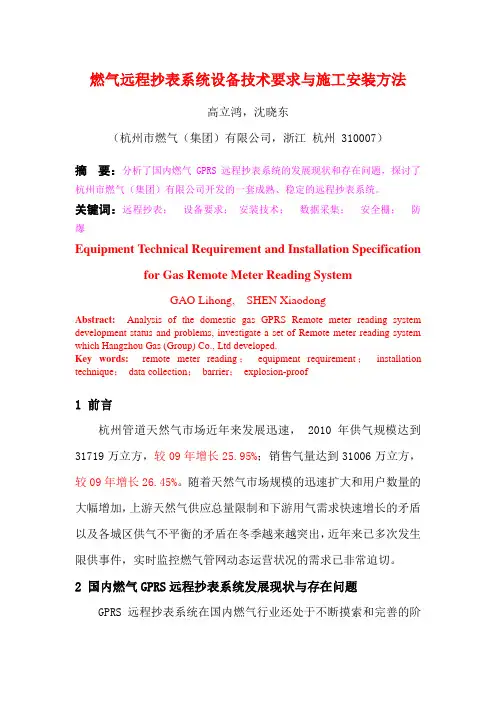

燃气远程抄表系统设备技术要求与施工安装方法高立鸿，沈晓东（杭州市燃气（集团）有限公司，浙江杭州 310007）摘要：分析了国内燃气GPRS远程抄表系统的发展现状和存在问题，探讨了杭州市燃气（集团）有限公司开发的一套成熟、稳定的远程抄表系统。
关键词：远程抄表；设备要求；安装技术；数据采集；安全栅；防爆Equipment Technical Requirement and Installation Specification for Gas Remote Meter Reading SystemGAO Lihong, SHEN XiaodongAbstract: Analysis of the domestic gas GPRS Remote meter reading system development status and problems, investigate a set of Remote meter reading system which Hangzhou Gas (Group) Co., Ltd developed.Key words:remote meter reading；equipment requirement；installation technique；data collection；barrier；explosion-proof1 前言杭州管道天然气市场近年来发展迅速， 2010年供气规模达到31719万立方，较09年增长25.95%；销售气量达到31006万立方，较09年增长26.45%。
随着天然气市场规模的迅速扩大和用户数量的大幅增加，上游天然气供应总量限制和下游用气需求快速增长的矛盾以及各城区供气不平衡的矛盾在冬季越来越突出，近年来已多次发生限供事件，实时监控燃气管网动态运营状况的需求已非常迫切。
2 国内燃气GPRS远程抄表系统发展现状与存在问题GPRS远程抄表系统在国内燃气行业还处于不断摸索和完善的阶段。
05年前远程抄表系统主要针对居民用户燃气抄表，使用较多的是脉冲式远传抄表技术，数据采集技术落后，信号易受电磁干扰，数据稳定性和准确性不高，配件不具有通用性，运行维护成本高[1]。
近几年，工商用户在供销气量结构中的比例越来越高，国内开始重点推广非居民用户GPRS远程抄表管理系统，该系统是一种集现代数字通信技术、计算机软硬件技术、燃气计量技术和互联网技术为主体的实时信息采集与分析处理系统。
国内在这方面积极探索和应用的主要有杭州市燃气公司、成都城市燃气公司、北京市燃气集团及贵州燃气公司等几家单位，但大多数还处于搞试点，持续改进和逐步成熟完善的阶段[2]，这其中关键的因素有三个：一是技术水平高的远程抄表终端设备研发商较少，缺乏竞争性，核心元件RTU长期运行的可靠性和稳定性不是很高。
二是上位监控系统软件开发技术难度高，能完全兼容不同厂家不同规格的数据采集终端并稳定运行的平台还很少。
三是安装施工不规范，没有严格执行防爆、接地和间距标准，安装好以后问题不断，维护成本高。
杭州市燃气公司开发的远程抄表系统，引入多家终端设备厂家和上位软件开发公司，设定统一的技术标准和施工安装规范，促使其相互竞争，提高技术开发水平，目前已完成1040块日用气量100立方以上非居民用户远传表的安装工作，系统运行稳定，数据上传正确率高，基本攻克了燃气GPRS远程抄表系统兼容性和稳定性问题。
3杭州燃气GPRS远程抄表系统数据采集原理杭州燃气远程抄表系统由计量表具、GPRS数据采集终端、GRPS无线通信网络、数据管理中心、上位监控软件及客户端组成，终端与公司上位采集平台的通信协议为标准MODBUS TCP协议。
系统核心设备是数据采集终端和上位监控软件。
每个数据采集终端都有唯一IP地址，系统上位软件将所有远传表分成几十个通道，每个通道对应10-20块数据采集终端，以队列形式排列。
每隔10分钟，系统会对所有通道轮询一次，数据中心服务器通过GPRS通讯网络向队列中的数据采集器依次发送链接指令，每次链接时间为5秒，建立正常通讯链接后，对数据采集控制器进行扫描，第一次扫描不成功会再重复扫描3次，成功采集到数据采集终端完整的数据包后，再向队列中的下一个数据采集终端发送链接指令。
如果网络通讯连接超时，系统认为远传表不在线，需要等待下一个轮询周期。
工作站访问主要采用IE访问模式，通过Internet互联网，只要授权的计算机都可以打开监控界面。
打开后的监控画面如下：图1 远程抄表系统远传实时信息4设备技术要求与施工安装方法4.1 计量表具模式燃气表采用机械计数器，没有远传接口。
施工时需要将机械计数器拆下，换上光电直读式数码计数器，该计数器内部集成控制芯片，输出接口采用RS485总线。
安装前需要将数码计数器读数调整为同机械计数器读数一致。
非智能涡轮表和罗茨表需安装温压补偿仪，温压补偿仪应配备RS485输出接口。
4.2 GPRS数据采集终端远传数据采集终端（DTU）是远程抄表系统的重要设备，数据采集终端具有RS485/232接口，通信速率为300～115200bps，通信协议采用MODBUS RTU/ASCⅡ工业通信协议，内部供电为24V直流电。
一只数据采集终端一般接1-3只燃气表。
内部结构如下：图2 数据采集终端内部结构4.3 GPRS数据包格式完整的远程抄表数据包内有两种类型的数据，一种是模拟量数据，如流量、压力、温度等，通过内部控制模块转换成数字量数据包，另一种是状态信号数据，如市电状态、采集终端柜门状态等开关量数据。
数据包格式定义如下：表1 GPRS数据采集格式4.4安全栅用于远程抄表系统的安全栅根据计量表具通讯接口的类型选择，像天信罗茨表、克罗姆皮膜表是四线制RS485接口，安全栅就选择LBGS8093-EX系列或2108D系列安全栅。
该规格的安全栅内部已经有防浪涌功能。
埃尔斯特流量计采用的是六线制RS485接口，安全栅就选择GS8193-EX系列安全栅，同时单独安装信号浪涌保护器。
两种不同规格的安全栅电气接线图：图3 安全栅电气接线图4.5 数据采集终端取电方式数据采集终端有两种供电模式，一种为市电供电，另一种为太阳能供电，无论是市电供电还是太阳能供电，都需要在终端机箱内安装备用蓄电池。
正常情况下，供电系统为数据采集终端供电和蓄电池充电，当市电停电时，通过电源管理模块将供电模式切换到蓄电池供电。
取电应根据远程终端现场供电情况选择，一般优先选择从配电箱内取，如现场取市电非常困难，则可选择太阳能电池板供电。
选择太阳能供电应满足光照充足、遮挡少和安装条件良好三个条件。
如果市电取电和太阳能取电都无法实现，则可以在电磁阀接线中取电。
4.6 接地系统接地系统包括浪涌保护、跨接和接地三部分。
浪涌保护器有电源线路SPD和信号线路SPD两种规格，分别接在数据采集终端开关电源电源进出总线上和流量计RS485信号总线上。
跨接是用铜导线或编织铜线将设备与金属护套管、金属护套管与对接的金属护套管、金属护套管与接地线等两个不同的设备短接起来。
跨接线一般选用编织软铜线或6 mm2截面积的软铜线，每个跨接的点都应该用跨接线连接起来，跨接点应使用金属抱箍扎紧或用螺丝拧紧，禁止用尼龙扎带捆扎或用导线缠绕的方法。
接地是通过金属导线与接地装置连接。
需要接地的点有流量计表头、数据采集终端机箱和金属护套管，与建筑物共用防雷接地体的接地电阻应小于1欧姆，单独打接地桩的接地电阻应小于4欧姆。
与接地体连接的接地线应使用1根6mm2截面积以上的BVR 单芯铜软线或铜编织线。
单根接地桩接地电阻达不到4欧姆的，则应再增加接地桩数量，直至满足接地电阻要求。
相邻两根接地桩之间的距离不应小于2米。
其结构如下：图4 接地桩施工图4.7 数据采集终端的防爆要求（1）绝缘电线和信号线均应要求用镀锌钢管或金属波纹管穿管安装。
当现场信号线和电源线贴近燃气管道敷设时，与室内燃气管道的平行敷设净距应大于5厘米，交叉敷设时应大于1厘米。
与室外地下燃气管道的水平净距应大于1米，垂直净距应大于0.15米[3]。
（2）燃气数据采集终端机箱必须使用不锈钢防爆机箱。
防爆机柜的防爆等级不低于Exd IIbT4。
防爆机柜与仪表之间的信号线应使用防爆软管穿管，或使用DN25镀锌钢管、DN20金属波纹管穿管。
穿线管与防爆机柜、仪表连接孔处应使用防爆泥完全封闭，防止燃气漏入机箱内。
4.8上位软件建表技术上位软件建点一般有以下三个步骤：首先进行SIM卡配置（即硬件绑定）。
将电信公司申请购买来的GPRS SIM插入专用的读卡器上，给SIM绑定一个IP地址，一张SIM卡对应一个IP地址，1个IP地址对应1个数据采集终端。
SIM配置好后插入专用无线网卡中进行测试，确认通信正常后将SIM直接插到数据采集终端通信模块上的卡槽内。
其次在上位监控系统建表功能模块中建表（即软件绑定）。
简单地说就是按照功能模块上的提示在刚才绑定好的IP地址上配置远传表的基本信息。
基本信息分用户信息和表信息两块。
用户信息包括用户编号，用户类别，地址、联系人、联系电话等基本信息，表信息包括表号，IP地址，用气性质，流量计类型等信息。
软件上的IP地址必须和硬件上的IP地址一致。
最后一步是导入。
导入就是将刚才配置好的远传表写入上位监控系统控制程序中，导入有两种方式，一种是批量导入，一种是直接导入。
批量导入就大批量新建的表信息添加到导入表中，再一次性自动写入。
直接导入就是一个一个地写入。
导入成功后服务器自动生成新的采集表。
打开监控画面后，就可以看到刚才新建表的信息了。
5 结束语GPRS远程抄表系统是一种先进的无线抄表技术，不仅能实现实时远程抄表，更能在管网运行动态分析、气量调度和科学决策上的发挥重要作用。
杭州燃气公司经过三年的开发，在燃气GPRS 远程抄表系统设备技术和安装施工技术方面，积累了丰富的技术水平和管理经验，实现了不同类型的数据采集终端设备能在同一套上位软件平台上稳定运行的问题。
目前杭州已建成并投入运行1040块远程抄表终端，平均每台远程采集终端造价降至1.2万元左右（含设备、安装与维护），整套系统运行状况良好，平均在线率在90%以上，促进了燃气远程抄表技术的进步。
参考文献：[1] 杨建华,冯海鹏.远传抄表技术的应用现状和发展趋势[J].煤气与热力,2008,28(11):B40-B43.[2] 曹安民.非居民用户实时抄表与用户管理系统[J].煤气与热力,2012,32(1):A28-A31.[3] 中华人民共和国建设部.GB50028-2006城镇燃气设计规范[S].2006年版.北京:中国建筑工业出版社,2006:48-50. ——————————作者简介：高立鸿（1978-），男，浙江杭州人，工程师，大学本科，主要从事燃气技术、计量管理工作。
