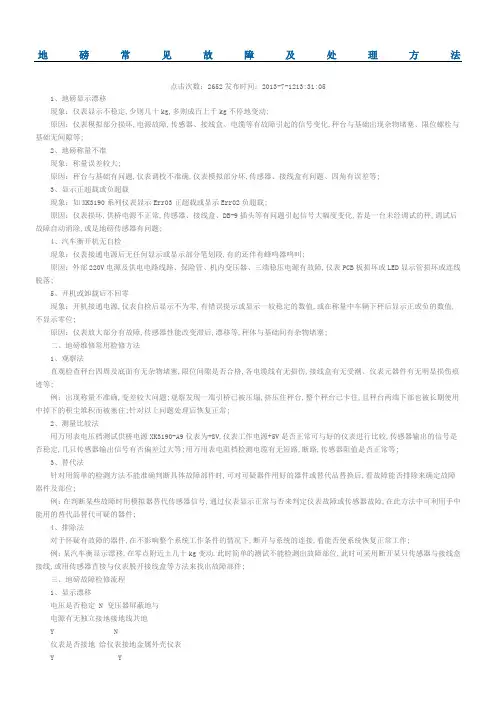

地磅常见故障及处理方
法
集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]
点击次数:2652发布时间:2013-7-1213:31:05
1、地磅显示漂移?
现象:仪表显示不稳定,少则几十kg,多则成百上千kg不停地变动。
原因:仪表模拟部分损坏,电源故障,传感器、接线盒、电缆等有故障引起的信号变化,秤台与基础出现杂物堵塞、限位螺栓与基础无间隙等。
2、地磅称量不准?
现象:称量误差较大。
原因:秤台与基础有问题,仪表调校不准确,仪表模拟部分坏,传感器、接线盒有问题、四角有误差等。
3、显示正超载或负超载?
现象:如XK3190系列仪表显示【Err03】正超载或显示【Err02】负超载。
原因:仪表损坏,供桥电源不正常,传感器、接线盒、DB-9插头等有问题引起信号大幅度变化,若是一台未经调试的秤,调试后故障自动消除,或是地磅传感器有问题。
4、汽车衡开机无自检
现象:仪表接通电源后无任何显示或显示部分笔划段,有的还伴有蜂鸣器鸣叫。
原因:外部220V电源及供电电路(线路、保险管、机内变压器、三端稳压电源)有故障,仪表PCB板损坏或LED显示管损坏或连线脱落。
5、开机或卸载后不回零?
现象:开机接通电源,仪表自检后显示不为零,有错误提示或显示一较稳定的数值,或在称量中车辆下秤后显示正或负的数值,不显示零位。
原因:仪表放大部分有故障,传感器性能改变(滞后,漂移等),秤体与基础间有杂物堵塞。
二、地磅维修常用检修方法?
1、观察法?
直观检查秤台四周及底面有无杂物堵塞,限位间隙是否合格,各电缆线有无损伤,接线盒有无受潮、仪表元器件有无明显损伤痕迹等。
例:出现称量不准确,变差较大问题。观察发现一端引桥已被压塌,挤压住秤台,整个秤台已卡住,且秤台两端下部也被长期使用中掉下的积尘堆积而被塞住。针对以上问题处理后恢复正常。
2、测量比较法?
用万用表电压档测试供桥电源(XK3190-A9仪表为+8V),仪表工作电源(+5V)是否正常(可与好的仪表进行比较),传感器输出的信号是否稳定,几只传感器输出信号有否偏差过大等。用万用表电阻档检测电缆有无短路,断路,传感器阻值是否正常等。
3、替代法
针对用简单的检测方法不能准确判断具体故障部件时,可对可疑器件用好的器件或替代品替换后,看故障能否排除来确定故障器件及部位。
例:在判断某些故障时用模拟器替代传感器信号,通过仪表显示正常与否来判定仪表故障或传感器故障,在此方法中可利用手中能用的替代品替代可疑的器件。
4、排除法?
对于怀疑有故障的器件,在不影响整个系统工作条件的情况下,断开与系统的连接,看能否使系统恢复正常工作。
例:某汽车衡显示漂移,在零点附近±几十kg变动,此时简单的测试不能检测出故障部位,此时可采用断开某只传感器与接线盒接线,或用传感器直接与仪表(脱开接线盒)等方法来找出故障部件。
三、地磅故障检修流程?
1、显示漂移
电压是否稳定?N?变压器屏蔽地与
Y? N
仪表是否接地?给仪表接地(金属外壳仪表)
Y? Y
接线盒是否受潮?用无水酒精清洗吹干
N
传输电缆是否破损?重新更换电缆
N
接线盒DB-9接线是否正确?重新接线并标定
Y
仪表是否漂移?用模拟器检查
N
传感器输入、输出电阻?N?查接线端有无重接
和汇总后电阻是否正常
Y
检查每一只传感器绝缘?N?更换传感器
是否>5000MΩ
Y
单接每只传感器判定其?更换传感器
是否损坏
2、汽车衡显示重量不准确:?
限位装置是否接触?Y?纵向限位小于等于3毫米
秤体或基础??横向限位小于等于2毫米
N? Y
秤体水平度破坏或秤体基础下沉否??调整秤体水平度N? Y
秤体是否有异物??清理秤体下的异物
N? Y
秤体有无永久变形??加固秤体或更换秤体
N? Y
检查所有电缆线有无破损??更换断裂的电缆线
N?
接线盒器件是否老化??Y?更换接线盒
N ?Y
仪表放大部分损坏??更换仪表放大器
N ?Y
传感器有无损坏??更换传感器
N? ?Y
昼夜温差是否过大??适当延长预热霎时间
N? ?Y
检查四角有无误差??调整角差
3、出现正超载或负超载?
Y
进仪表的激励电源是否正常??更换仪表电源组件
N?Y
仪表运算放大器是否损坏??更换仪表的运算放大器
传感器零点输出漂移是否严重??更换传感器
N?Y
传感器输出信号是否偏大??更换传感器
N?Y
传感器是否发生永久变形??更换传感器
N?Y
传感器电缆线或总电缆线断否??重新接线
N?Y
接线盒有水/潮气通电否??检查接线盒,如已烧坏则更换
N?Y
九芯插头有无脱线/虚焊??重新焊好
N?Y
仪表九芯插头接触是否不好??重新插好九芯插头
N?Y
总信号电缆线的屏蔽线?检查连线,如有接错,则重新接线后校正与其他线是否接错
N?Y
在秤台上进行焊接作业否??检查所有传感器,更换损坏的
传感器,并重新校正秤
4、开机无自检?
Y
检查保险线是否烧断??更换保险丝
N?Y
供桥电源的精密电源损坏否??更换精密电源
N?Y
电源滤波器损坏否??把变压器与滤波器接头分开,对滤波器
通电保险丝烧断则更换滤波器
N?Y
仪表变压器损坏否??查电源插座零线与火线阻抗,如开路则
更换变压器
N
传感器输入电阻变小,?Y
使激励电压负载加重否??更换传感器
N
更换PCB板
5、仪表开机及卸载后不回零
重新校正秤后是否回零?
N?Y
传感器零点漂移是否严重??检查所有传感器,
发现损坏及时更换
N?Y
传感器限位是否卡住??检查纵向,横向限位卸荷螺钉
是否顶住传感器
N?Y
传感器支承是否断裂??更换传感器支承
